Codeschloss

[eurofighter]

keins von beidem.....


aber wenn ihr ein RAtespiel wollt...imer her damit....

Tip.: es ist Multifunktionell, und hat einen GEsockelten mega8!



[FuNKeR]

Die ungefähren Maße der Platine?

cu
FuNKeR



[Crazy Harry]

mönsch marc - jetzt orakel hier nicht rum

.... eurofighter von delphi



[eurofighter]

Maße sind ne halbe €-Platine.

Ich zeigs euch, wenn ich nen Fehler behoben habe......

@ Harry

du weist es doch schon



[farainsr]

was solls denn sein?? was kann man mit machen?



[eurofighter]

z.B. ein Programm für das Codeschloss drauf testen.....

und die Platine ist bereits fertig



[farainsr]

bilder
aber was soll mir das bringen... ich merk schon früh genug obs klappt oder nicht



[eurofighter]

viel Spaß beim Debuggen eines Programms, von dem du keine Ahnung hat, was es gerade tut

bilder folgen.....



[farainsr]

ok, argument



[eurofighter]

so. die Dinger sind verzinnt.....



[silverbullet]

ich raff überhaupt nichts mehr aber egal wird wohl irgendwas hin und her schalten.



[eurofighter]

ja, so ungefär.....



[silverbullet]

dacht ichs mir schon...also zwischen null und eins



[eurofighter]

jep. ein RElaisausgang......



[silverbullet]

Mit welcher Sprache wird sowas programmiert, Delphi C++?



[eurofighter]

Pascal



[eurofighter]

So. Step one ist fertig.

DAs Progmodul scheint zu funktionieren

werde noch die Matrix und die endports TEsten, und ab gehts

EDIT:

STEP 2 -- 7 von 8 LEDs funzen



wenn ich fertig bin progge ich, und dann kann das Codemodul raus



[farainsr]

wie hast du das proggen gelernt??



[eurofighter]

Naja, über Tutorial und Handbuch. Und einen lieben Menschen, den ich mir 10.000.000 Fragen durchlöchert habe

proggen ist aber gar nciht mal so schwer

ich hab eimernoch kein Prog zum Matrixtesten.....



[eurofighter]

Die MAtrix funzt

fehlt nur ncoh ein Codierschalter und zwei A/D-Wandler.....

EDIT: Die A/Ds funzen


Interessiert das hier eigentlich irgend jemanden??



[Survivor]

wenn du uns noch erklärst, was was dabei macht schon



[NOS]

joa...is schon sehr interessant...ich denke viele lesen zwar, schreiben aber nichts



[FuNKeR]

Ich hab jetzt nicht so die Ahnung, was du nun mit der Matrix meinst. Also: "What is the Matrix?"

Erklär mal genauer. Ich les das hier nämlich immer nur mit ganz vielen Fragezeichen im Gesicht... Sieht ziemlich bescheiden aus dann

cu
FuNKeR



[eurofighter]

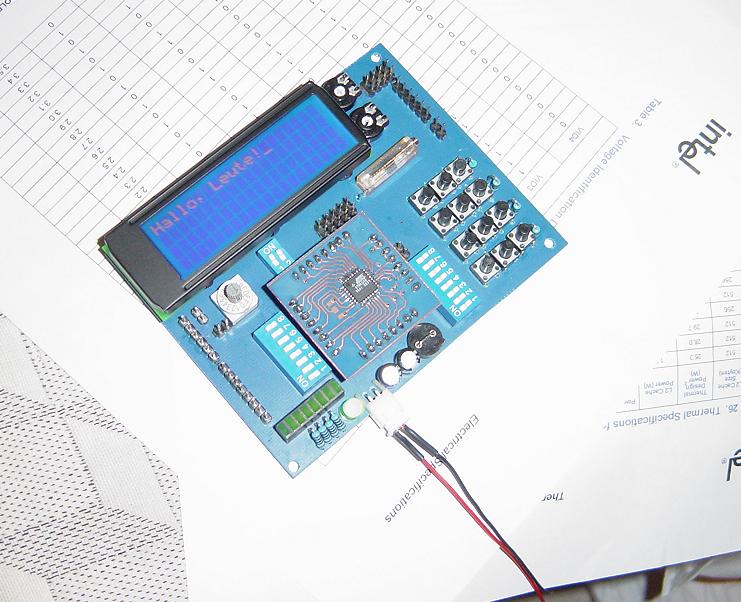

ERstmal das Bild. ich muss nur noch nen kleinen Test machen, dann erklärre ich euch alles lang und breit.....



[NOS]

watn..das teil hat sogar n LCD, wenn ich mir das noch kaufe, besteht irgendwann mein PC nurnoch aus LCDs

aber schaut mal wirklich nice aus



[eurofighter]

DAs was du da siehst ist aber nicht das Codeschloss. ausserdem ist kein Verkauf von dem Ding geplant Wenn du acuh mit dem Mega8 anfangen willst können wir aber ne Ausnahme machen

das ist das Porgmodul, au dem ich das Progarmm fürs Codeschloss erstellen werde......erleichtert das debuggen.....



der Codeschalter will nciht, aber ich weis, dass ich irgendwo im Prog schei*e gebaut habe


P.S.: das Ding kostet nciht viel weniger als ein FC.......



[eurofighter]

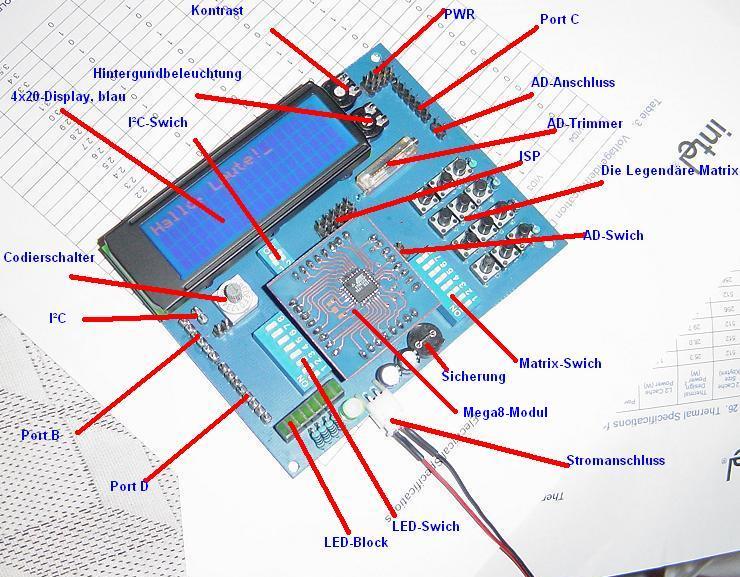

So. jetzt mal ne kleine Erklärung:

Die MAtrix ist eine anordnung von Tasten, ist aber recht kompliziert zu erklären. nur soviel: anstatt 12 eingängen bei normalem Anschluss bracuhe ich hier nur 7.

Der LED-Block ist mit Port D verbunden, ich kann die LEDs vom uC aus ein und auschalten.

Der Coderschlater ist dazu gedacht, einen Programmmodi auszuwählen, aber er funzt im Moment nciht. Liegt am Programm....

Die ganzen Schwiches sind nur dazu da, um eine Funktion au - und auszuschalten.

I²C ist ein Datenbus. DAs LCD ist an ihm angeschlossen. Der Bus besteht aus lediglich 2 Leitungen.

ADs sind analog-Digital-wandler. sie wandeln eine anliegende Spannung in ein Digitales Signal um. z.B.
5V --> 1023
0V --> 0
Der Trimpoti dient dazu, den AD zwischen masse und VDD zu schalten, also von 0 bis 1024


wenn ich was vergessen habe fragt mich einfach!



[Piep]

Wirklich beeindruckend, was du hier gezaubert hast!



[eurofighter]

THX!

Aber wie gesegt, das kommt wohl nicht in den Verkauf, und cih wüsste auch nciht, was ihr damit anfangen könntet

mit ein bisschen glück habe cih das Codeschloss morgen fertig



[Jonny]

was wird man denn an dem ding selber löten können?
