[Sammelthread] Custom-WaKü Quatschthread
- Ersteller -Revo-
- Erstellt am
Daniel-Marius1975
Profi
Die Kupplungsteile "schlagen" beim lösen immer ein wenig... und bei direkt am Acryl angeschlossen... ich wird da lieber zwei kurze Schläuche immer an der jeweiligen Karte lassen und ausserhalb des Gehäuses dann trennen... und bei meinen Alphacool Kupplungen hat es immer ein wenig getröpfelt.K
Du hast nicht gesagt das es hübsch werden muss
So in der Art dachte ich mir das
Danke. Gebrauchtkäufe sind aus steuerlichen Gründen für mich weniger attraktiv als für andere. Außerdem sind die nicht
What am I looking at?

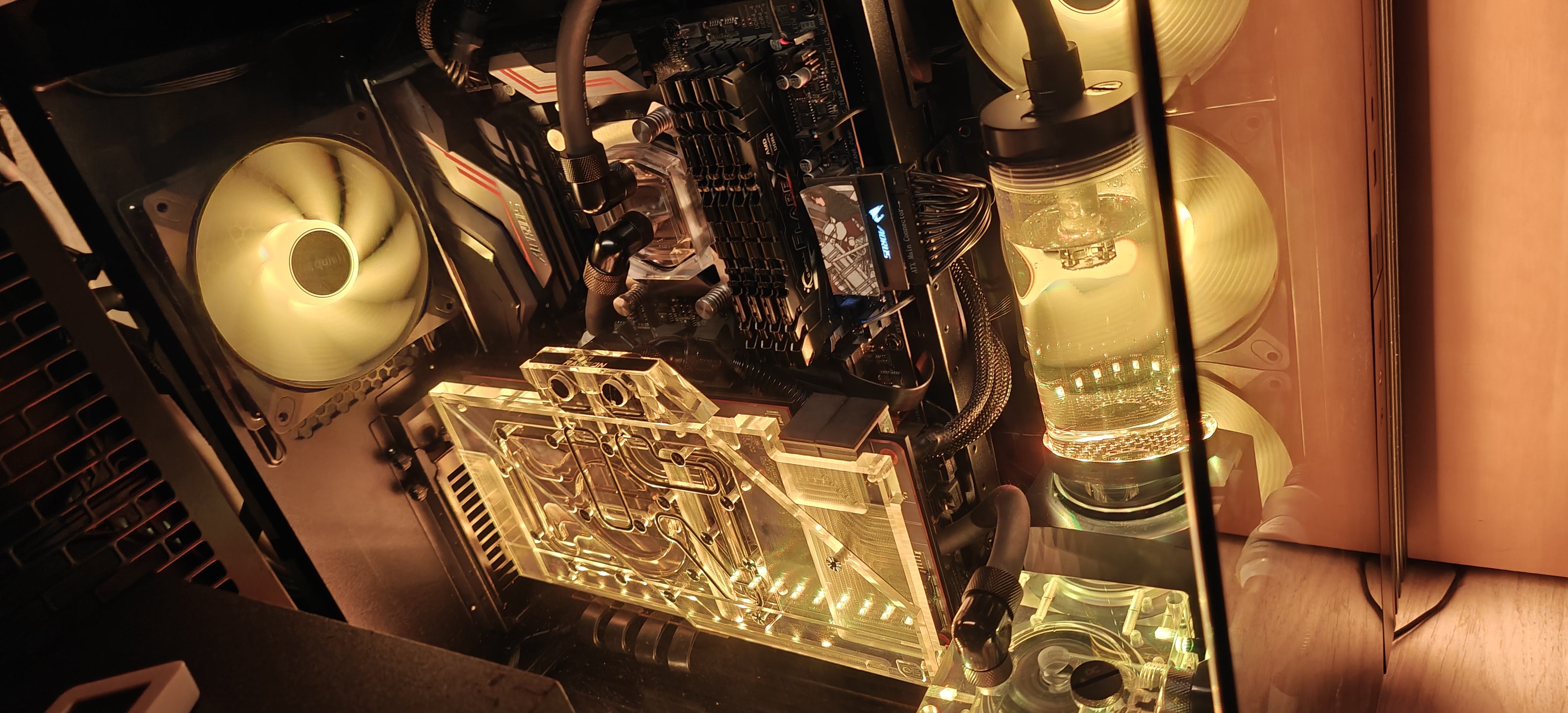

Ernsthaft, ich kapier die Konstruktion auf dem Bild nicht mal.Es freundlichen Ratgebern mal einfacher gemacht: Wenn es so umgesetzt wird wie von mir skizziert (ein Schlauch, vorbeigeführt vor der Grafikkarte, trennbar), sind dies dann die richtigen Artikel?
Alternativ Alphacool, weil mir nichts Besseres einfällt:

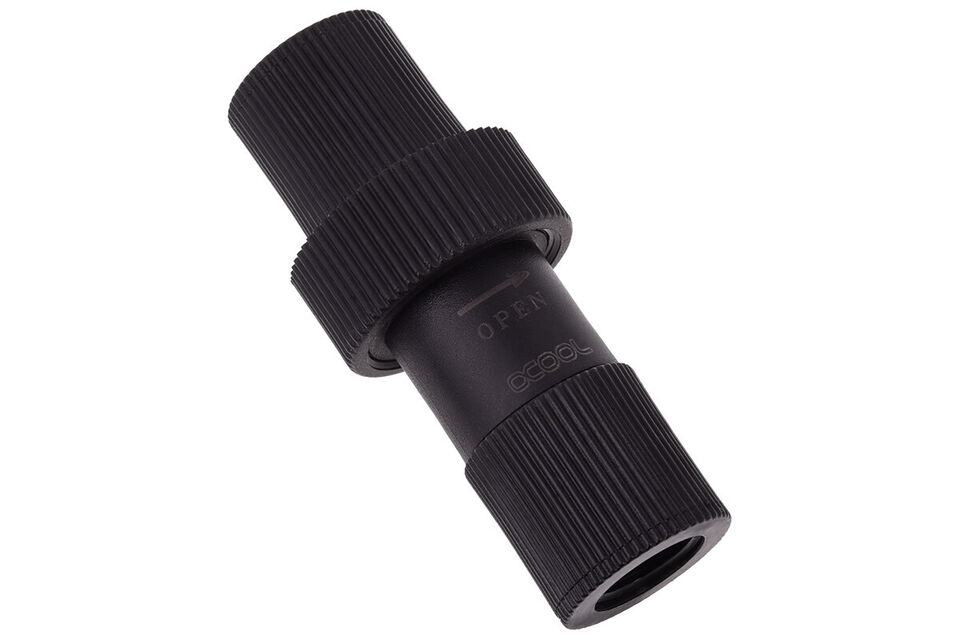

17457 Alphacool Eiszapfen Schnellverschluss Kupplung G1/4 IG - Deep Black
Mach deine Wasserkühlung hochwertiger, praktischer und komfortabler mit deiner neuen Alphacool Eiszapfen Schnellverschluss Kupplung oder dem Stecker. Mit dieser Kupplung können Sie verschiedene Versionen der Schnellverschlüsse...
shop.alphacool.com
17441 Alphacool Eiszapfen Schnellverschluss Kupplung G1/4 AG - Deep Black
Mach deine Wasserkühlung hochwertiger, praktischer und komfortabler mit deiner neuen Alphacool Eiszapfen Schnellverschluss Kupplung oder dem Stecker. Verbinde sie neu Die Alphacool Eiszapfen sind zu allen Komponenten mit ¼‘‘...
shop.alphacool.com
So?

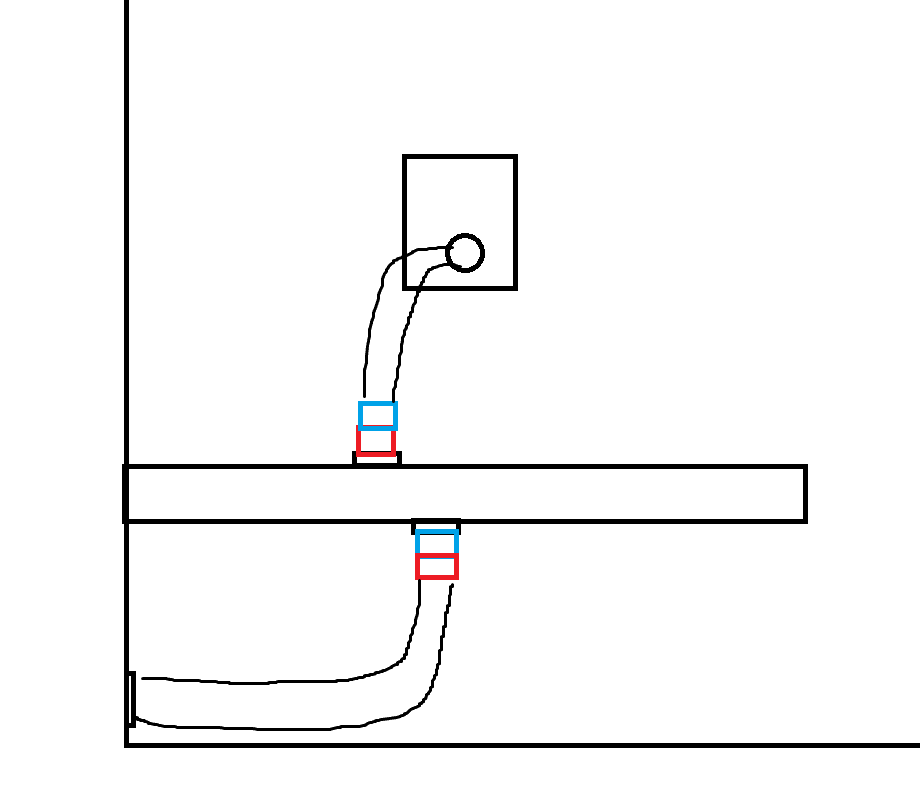

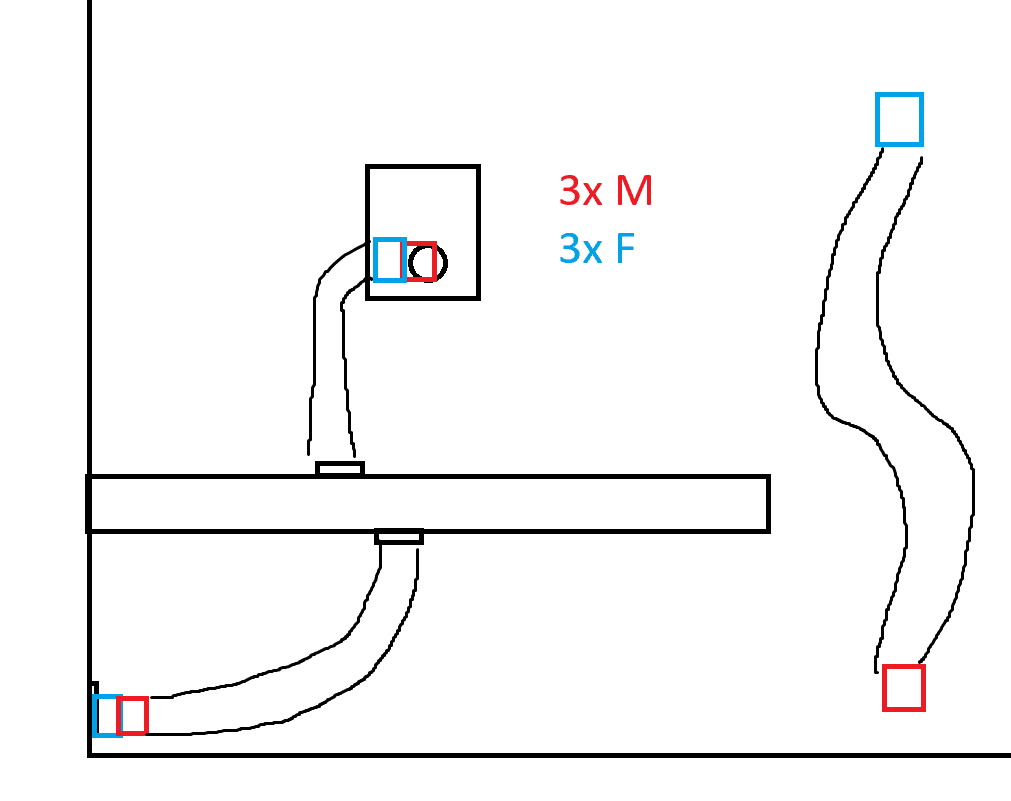

Variante 1:
3 Paar Schnelltrenner:
1 Paar am CPU Block
1 Paar an der Gehäusedurchführung
1 Paar am Überbrückungsschlauch
QD3 oder die Eiszapfen kann man bedenkenlos nehmen. Musst nur drauf achten, dass du die richtigen nimmst - die gibts mit G1/4 Außen- wie Innengewinde sowie direkt mit Schlauchtülle.
Ob das bei die platztechnisch dann auch so funktioniert - idk. Sieht auf dem Foto relativ eng aus.
Variante 2:
2 Paar Schnelltrenner am GPU Block
Schlauch muss lang genug sein, dann kann man die ohne irgendwas Extra wieder verbinden.
3 Paar Schnelltrenner:
1 Paar am CPU Block
1 Paar an der Gehäusedurchführung
1 Paar am Überbrückungsschlauch
QD3 oder die Eiszapfen kann man bedenkenlos nehmen. Musst nur drauf achten, dass du die richtigen nimmst - die gibts mit G1/4 Außen- wie Innengewinde sowie direkt mit Schlauchtülle.
Ob das bei die platztechnisch dann auch so funktioniert - idk. Sieht auf dem Foto relativ eng aus.
Variante 2:
2 Paar Schnelltrenner am GPU Block
Schlauch muss lang genug sein, dann kann man die ohne irgendwas Extra wieder verbinden.
Zuletzt bearbeitet:
Die Umsetzung wie auf deinem Bild @Infin1tum wird bei seinem engen build, so glaube ich, nix
@Infin1tum: Dankeschön für die Mühe. Sehr nett von dir, das so verständlich zu skizzieren.
Das sind beides vollständig "ablassfreie" Lösungen, die ich jetzt aber wohl nicht umsetzen werde.
Gegen Variante 1 spricht: Die Gehäusedurchführung und den CPU-Kühler wollte ich eigentlich in Ruhe lassen. Abgesehen von Defektanfälligkeit (Gewicht, Rucken (oder Schlagen, wie es oben genannt wurde) beim Trennen ist mindestens unten links nicht genug Platz. Weil die Trenner auch einen größeren Durchmesser haben als Standardfittinge, stört die Deckplatte des unteren Gehäusefachs. Müsste die Slotblende eins hochsetzen, was den Platz zusätzlich verknappen würde. Aber selbst wenn ich alles reinzwängte, wär mir das zu viel Geraffel im Case. Drei solcher Knochen zerhauen die ganze Optik.
Variante 2 ist, was @der Horst vorschlägt. Das kommt prinzipiell in Frage. Auch hier ist mir aber nicht wohl dabei, die massiven Dinger direkt an die GPU zu schrauben, und Platz unter der GPU ist ebenfalls knapp. Immerhin wird wohl auch künftig ein ALC Core Verwendung finden; der hat wenigstens kein Acryl-Terminal.
Auch wenn meine etwas umständliche, unvollkomme Idee mit nur einer Kupplung nicht auf Gegenliebe stößt bei euch, werd ich es zunächst wohl so umsetzen und "Variante 2" für die Zukunft im Hinterkopf behalten.
Genau. Zurück also zur Ursprungsfrage:
1x M, 1x W. Am besten ohne Schlauchtüllen. Die sollen zusätzlich dran und die Konstruktion verlängern. Mehr Länge ist gut, damit der Schlauch vom Slotblech zur CPU (mit der Kupplung in der Mitte) sich vor einer Luftkarte vorbeiführen lässt.
Will nicht wieder die falschen kaufen. Ist jemand so nett und verlinkt mir die konkreten zwei Teile, die ich brauche?
Das sind beides vollständig "ablassfreie" Lösungen, die ich jetzt aber wohl nicht umsetzen werde.
Gegen Variante 1 spricht: Die Gehäusedurchführung und den CPU-Kühler wollte ich eigentlich in Ruhe lassen. Abgesehen von Defektanfälligkeit (Gewicht, Rucken (oder Schlagen, wie es oben genannt wurde) beim Trennen ist mindestens unten links nicht genug Platz. Weil die Trenner auch einen größeren Durchmesser haben als Standardfittinge, stört die Deckplatte des unteren Gehäusefachs. Müsste die Slotblende eins hochsetzen, was den Platz zusätzlich verknappen würde. Aber selbst wenn ich alles reinzwängte, wär mir das zu viel Geraffel im Case. Drei solcher Knochen zerhauen die ganze Optik.
Variante 2 ist, was @der Horst vorschlägt. Das kommt prinzipiell in Frage. Auch hier ist mir aber nicht wohl dabei, die massiven Dinger direkt an die GPU zu schrauben, und Platz unter der GPU ist ebenfalls knapp. Immerhin wird wohl auch künftig ein ALC Core Verwendung finden; der hat wenigstens kein Acryl-Terminal.
Auch wenn meine etwas umständliche, unvollkomme Idee mit nur einer Kupplung nicht auf Gegenliebe stößt bei euch, werd ich es zunächst wohl so umsetzen und "Variante 2" für die Zukunft im Hinterkopf behalten.
Genau. Zurück also zur Ursprungsfrage:
1x M, 1x W. Am besten ohne Schlauchtüllen. Die sollen zusätzlich dran und die Konstruktion verlängern. Mehr Länge ist gut, damit der Schlauch vom Slotblech zur CPU (mit der Kupplung in der Mitte) sich vor einer Luftkarte vorbeiführen lässt.
Will nicht wieder die falschen kaufen. Ist jemand so nett und verlinkt mir die konkreten zwei Teile, die ich brauche?
Zuletzt bearbeitet:
Dann nimm einfach alle mit G1/4 Innengewinde und kauf ein paar M-M Adapterstücke dazu. Dann kannst du kombinieren, wie du es grad brauchst. Entweder ne Schlauchtülle reinschrauben oder mit dem Adapter ein Außengewinde haben. Null Denkarbeit erforderlich

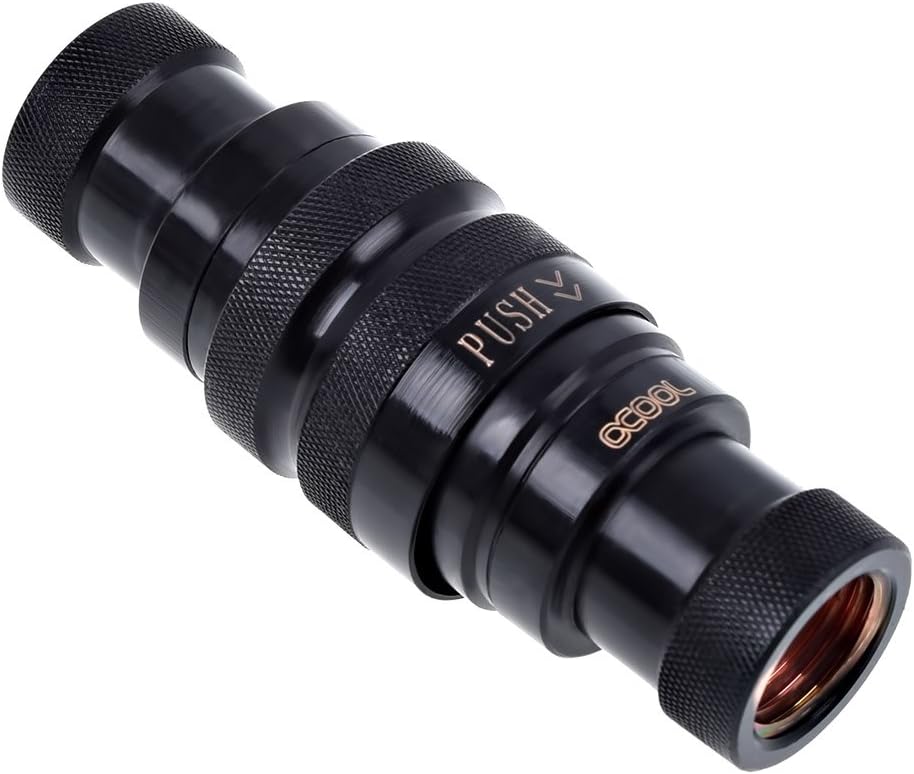

17282 Alphacool Eiszapfen Schnellverschlusskupplungsset G1/4 IG - Deep Black
Alphacools neue Schnellkupplungen mit dem Namen "Eiszapfen" sind der nächste Baustein in der "Eis"-Serie. Hohe Qualität und beeindruckende Eigenschaften machen jede Wasserkühlung wieder um ein Stück hochwertiger und praktischer! Eine...
shop.alphacool.com
17399 Alphacool Eiszapfen Doppelnippel G1/4 AG auf G1/4 AG - Deep Black
Flacher Messing Doppelnippel mit G1/4" Außengewinden auf beiden Seiten in der Farbe Chrome oder Schwarz erhältlich.
shop.alphacool.com
kanns sein, dass es die QD3 nur mit Außengewinde gibt oder bin ich nur zu dumm zum suchen?
Heh! Den Nachtrag hab ich gesehen.Null Denkarbeit erforderlich
Edit:

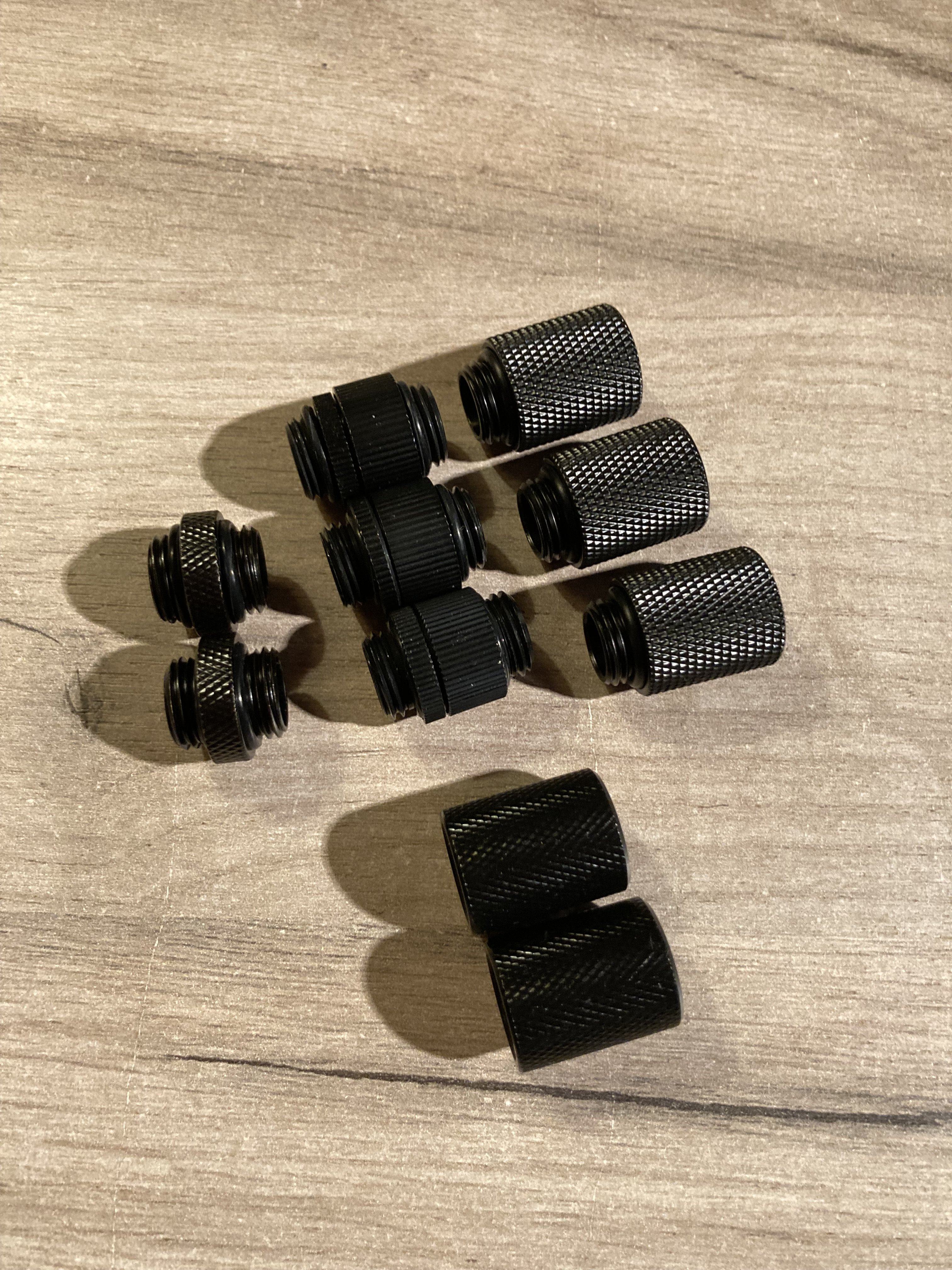

Ok, Doppelnippel hab ich. Danke für den Link, dann bestell ich das Eiszapfen-Set. Ich warte aber ab, ob ggf. noch eine QD3-Empfehlung kommt.
Danke!
Zuletzt bearbeitet:
@ShirKhan evtl. spielt das Gewicht eine Rolle? Die Eiszapfen sind schon, aus meiner Sicht, Recht massiv. Die fand ich daher eher, wie soll ich sagen, ...unhandlich? Die nutze ich daher extern. Weiß nicht, ob die QD3er leichter sind. Aber da sie schwarz sein sollen bleibt da wohl keine Alternative...
Natürlich. Leichter ist immer besser.
Die gibt's doch in schwarz?

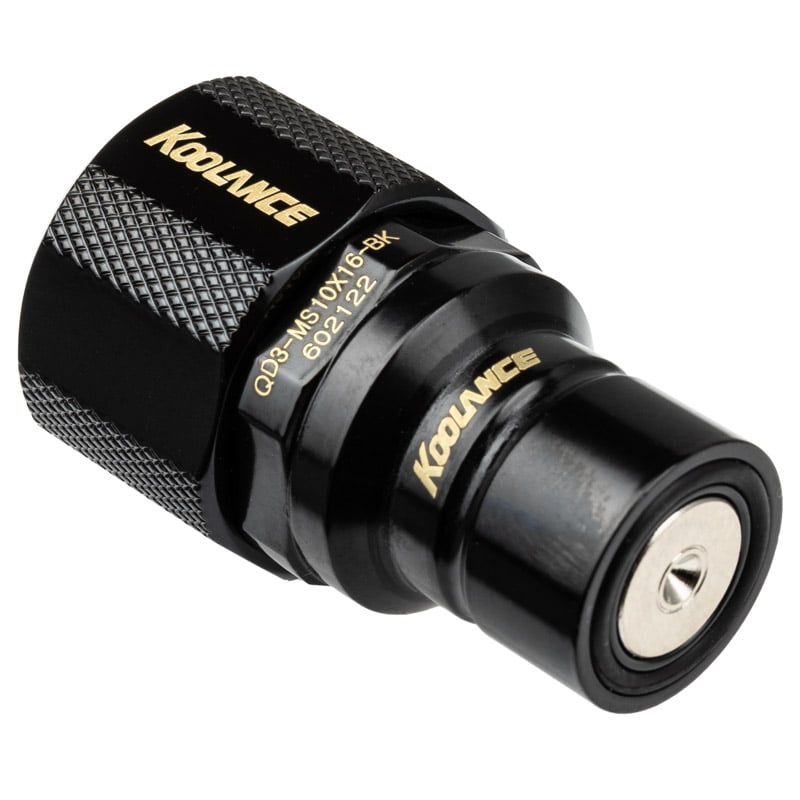

QD3 Male Quick Disconnect No-Spill Coupling, Male Threaded G 1/4 BSPP *Black*
Koolance patented quick disconnect no-spill coupling with automatic shutoff. G 1/4 BSPP (parallel) thread male fitting for screwing directly into a water blo
koolance.com
QD3 Female Quick Disconnect No-Spill Coupling, Male Threaded G 1/4 BSPP *Black*
Koolance patented quick disconnect no-spill coupling with automatic shutoff. G 1/4 BSPP (parallel) thread female fitting for screwing directly into a water b
koolance.com
Wenn es die QD3 werden sollen und es die nur mit Außengewinde gibt, könnte man anstatt mit Doppelnippeln M/M doch mit Muffen W/W arbeiten? Oder Verlängerungen W/M?
Ja, das stimmt, etwas falsch ausgedrückt. Alternative auf diese zwei bezogen, aber ohne meinen Kenntnisstand auf das Gewicht bzgl. den QDs
schnipp959
Urgestein
Ist erstmal OK.
Beim Pumpen wird ja auch die Luft wärmer durchs komprimieren. Wenn sich die Luft abkühlt hat man automatisch einen "Druckverlust". Liegt einfach am Zusammenhang von Druck und Temperatur.
Aber kannst es ja noch etwas beobachten, falls du auf Nummer sicher gehen möchtest.
InfiX
Enthusiast
- Mitglied seit
- 01.07.2013
- Beiträge
- 129
alles klar, danke, ich hab mir schon gedacht dass da vermutlich nix sein wird so lange die luft nirgends "schnell" entweicht, werds eh auch noch vor dem betrieb mit wasser ein paar tage lang durchspülen.
nachdem ich als erstes leck den alten highflow gefunden hab musste ich dort erst mal die montagelöcher durchbohren und das ganze mit bolzen zusammenschrauben weil der deckel einfach nicht dicht halten wollte und fester schrauben nur zum rausziehen der gewinde aus dem acetal geführt hat. ^^
nachdem ich als erstes leck den alten highflow gefunden hab musste ich dort erst mal die montagelöcher durchbohren und das ganze mit bolzen zusammenschrauben weil der deckel einfach nicht dicht halten wollte und fester schrauben nur zum rausziehen der gewinde aus dem acetal geführt hat. ^^
