Anschlusskabel USB, 5V und 12V, z.B. für Quadro, Pumpe und Lüfter, 5 polig
Das hier gezeigte Anschlusskabel kann über mehrere Meter sowohl die Stromversorgung als auch USB vom PC zum MO-RA3 bringen. Die Belegung des XLR Steckers kann frei gewählt werden, es wird empfohlen, die Schirmung der Signalleitungen auf einer Seite des Kabels zu erden. Außerdem sollten die beiden Buchsen geerdet werden.
Zum Anschluss der Buchen an den PC empfiehlt es sich, einfach das original USB Anschlusskabel zu teilen und im Mora den Miniatur-Stecker zu verbauen und im PC den internen Header. Genauso kann ein Molex Y-Stromkabel mit gewinkelten Steckern genutzt werden, um im PC Strom vom Netzteil abzugreifen und den Quadro mit Strom zu versorgen.
Vom internen USB Header werden nur die beiden Signalleitungen benötigt (grün und weiß), der Strom sollte direkt vom Netzteil kommen.

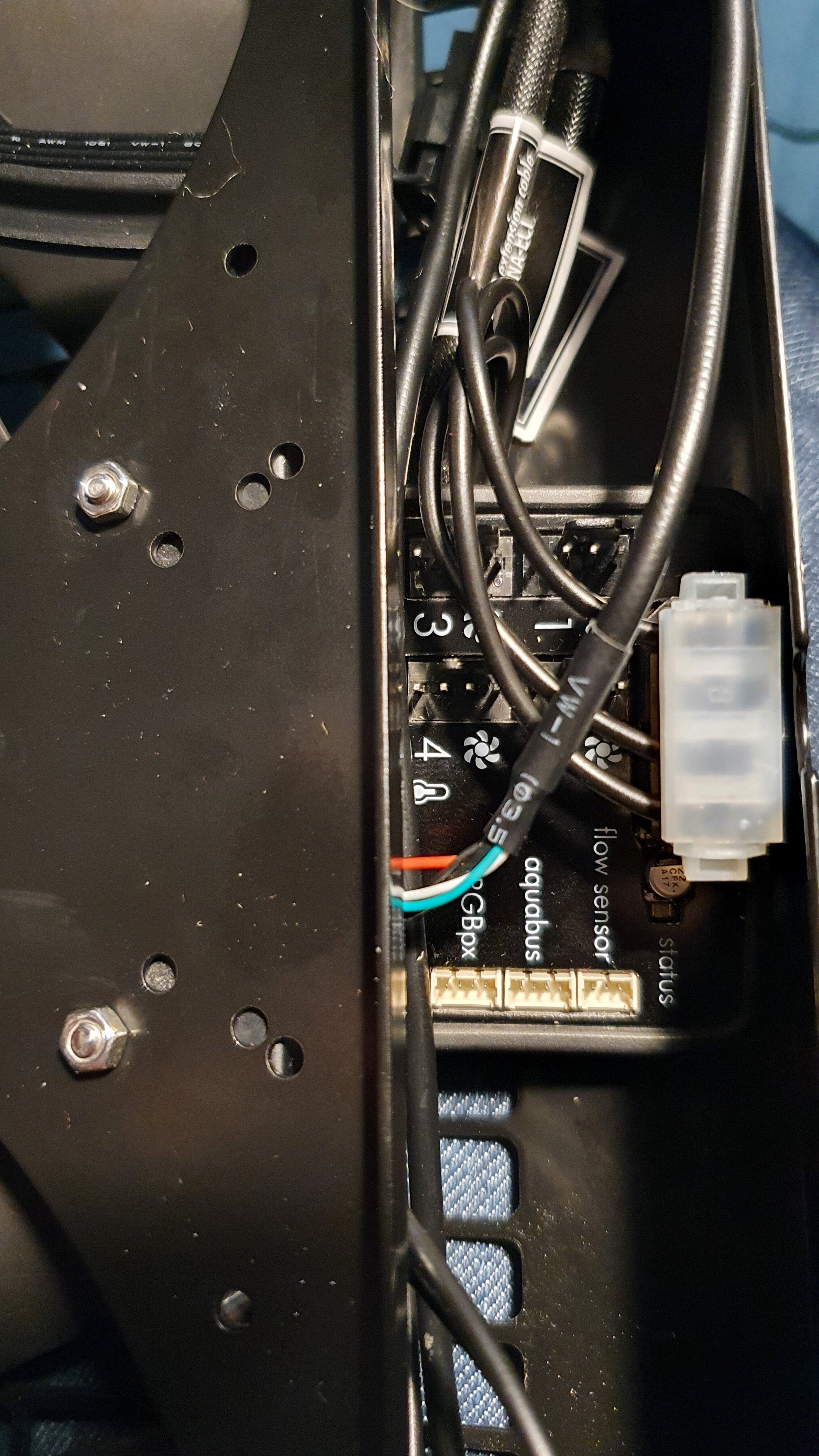

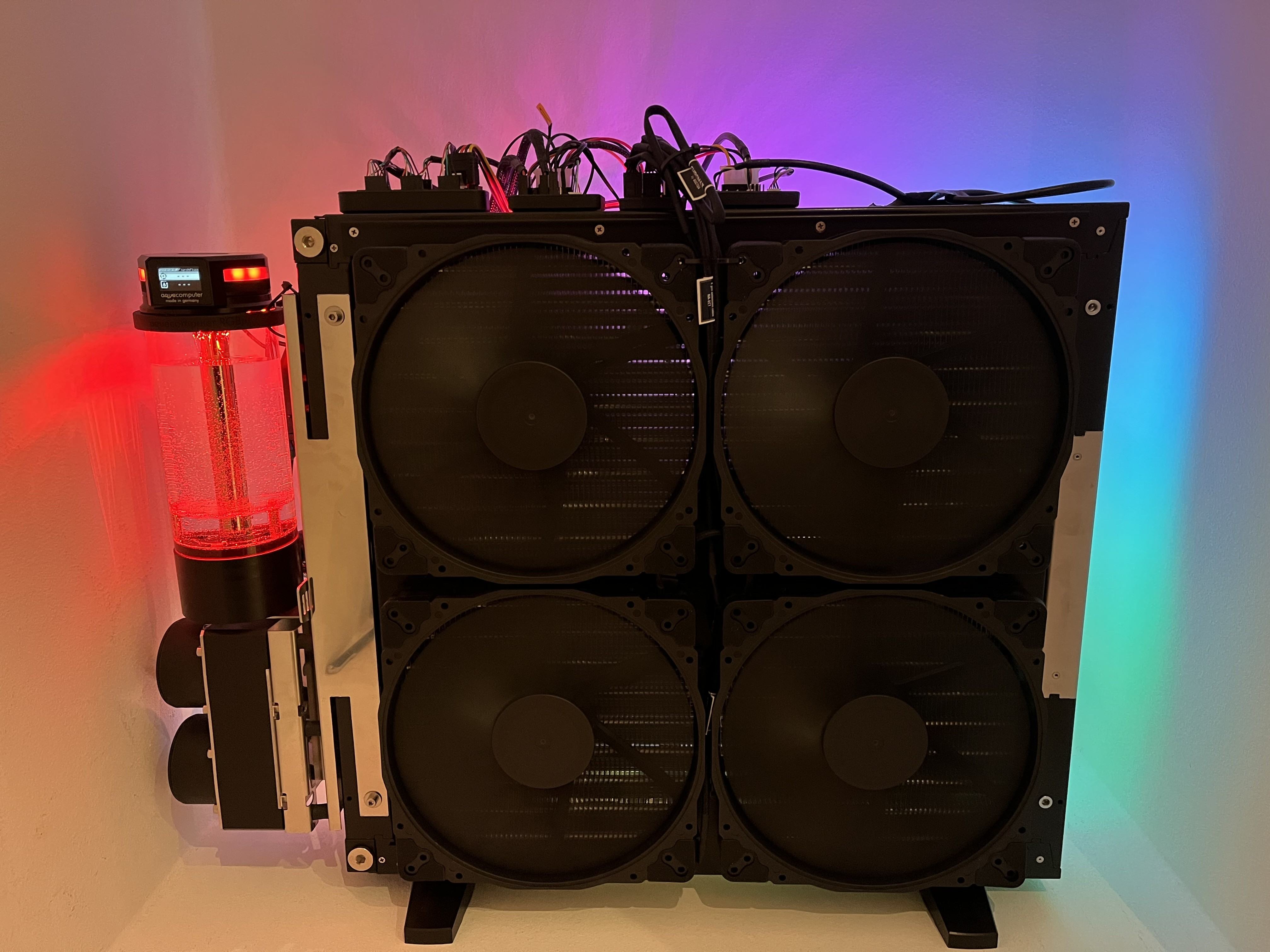

Im MO-RA muss dann der 5V und GND Anschluss sowohl an den Quadro USB Anschluss als auch an den Molex gelötet werden, 12V müssen nur zum Molex.

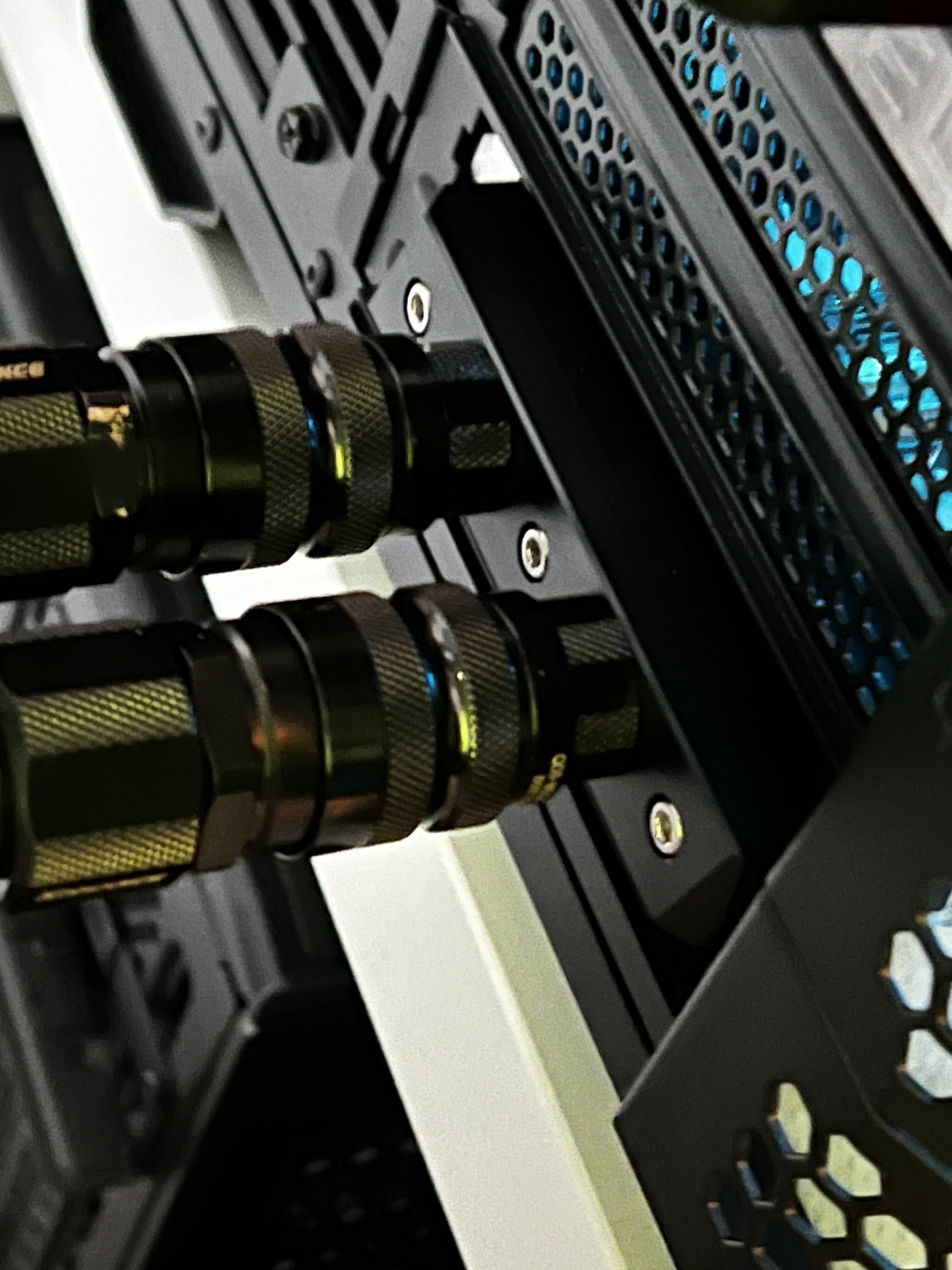

In die Blende vom MO-RA muss eine Bohrung mit knapp 23mm gemacht werden, durch die große Abdeckung der Buchse sieht man diese Bohrung später nicht mehr. Außerdem müssen noch 2 Bohrungen für M3 Schrauben gemacht werden (siehe Bild).
Mehr zum Kabel findet sich hier:
https://www.dev-eth0.de/2021/05/19/diy-power-and-usb-supply-for-external-radiator/
Teileliste Kabel:
- 2x Neutrik NC5 MXX, XLR Stecker, 5 polig (Thomann)
- 2x Neutrik BXX-14, Tülle für Stecker (Thomann)
- 2x Neutrik NC5 FD-L1B, Einbaubuchse, 5 polig (Thomann)
- 2x Neutrik MFD, Montagehilfe für Buchse (optional) (Thomann)
- Kabel (z.B. Tasker TSK1048 3x0.75 + 2x0.22) (vikingcable.nl)
- MDPC-X Sleeve Medium (optional) (mdpc-x)
Teileliste Anschluss Quadro / Strom:
- 1x Internes USB Anschlusskabel 100cm (Aquacomputer Art.Nr. 53215) (Aquacomputer)
- 1x Molex Y-Kabel mit gewinkelten Steckern (wichtig!)
