[Sammelthread] DFI LANparty DK P45-T2RS / T3RS / Plus (Intel P45) [2]

[Felix the Cat]

[blockquote]

DFI LANparty DK P45-T2RS/T3RS / Plus(Intel P45)

​

---

Inhalt des Sammelthreads

• Allgemeine Informationen
• Bilder
• Spezifikationen
• Das Bios
• Downloads
• Wichtige Informationen
• erreichte Ergebnisse
• Passende Kühler & Arbeitsspeicher
• Wichtige Links

---

Allgemeine InformationenAllgemeine Informationen

Nach dem erfolgreichen DK P35-T2RS folgt nun auch ein weiterer Ableger der DK-Familie. Hier wird es diesmal zwei Varianten geben. Die eine mit DDR2 und die andere mit DDR3. Viele Infos sind noch nicht bekannt, aber HPM-Computer hat die Boards bereits gelistet. Näheres wird es dann zum Erscheinen geben. Es ist davon aus zu gehen, dass es einen ähnlichen Erfolg haben wird, wie das bisherige P35.
Nun erst mal einige optische Leckerbissen und eine Liste zu weiteren DFI-Boards:




​

---

BilderBilder


(Bilder von patrock84 und meiner Wenigkeit)

Weitere Bilder:

Galerie von undmor - nette Aufnahmen im Dunkeln und viele weitere!

​

---

Spezifikationen Spezifikationen

• CPU

  • LGA 775 socket for:
    - Intel® Core2 Quad and Intel® Core2 Duo
  • Supports Intel Enhanced Memory 64 Technology (EMT64T)
  • Supports Enhanced Intel SpeedStep Technology (EIST)
  • Supports Intel Hyper-Threading Technology
  • Supports 1333/1066/800MHz FSB
  • Supports Enhanced Intel SpeedStep Technology (EIST)

• Intel® chipset

  • Intel® chipset
    - Northbridge:
    Intel® P45 Express chipset
    Intel® Fast Memory Access technology
    - Southbridge: Intel® ICH10R
• Memory

  • Four 240-pin DDR2 DIMM sockets
  • Supports DDR2 667/800 MHz
  • Delivers up to 12.8Gb/s bandwidth
  • Supports dual channel (128-bit wide) memory interface
  • Supports up to 8GB system memory
  • Supports unbuffered x8 and x16 DIMMs
• Expansion Slots

  • 2 PCI Express (Gen 2) x16 slots - 2-way CrossFire: One slot operating at x16 (16-lane port) or two slots each operating at x8 (8-lane ports) bandwidth
  • 2 PCI Express x1 slots
  • 2 PCI slots
• BIOS

  • Award BIOS
  • 8Mbit SPI flash BIOS
  • CMOS Reloaded
• Audio

  • Realtek ALC885 High Definition audio CODEC
  • 8-channel audio output
  • DAC SNR/ADC SNR of 106dB/101dB
  • Full-rate lossless content protection technology
  • Optical S/PDIF-out and coaxial RCA S/PDIF-out interfaces
• LAN

  • Marvell 88E8053 PCIE Gigabit LAN controller
  • Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards
• IDE

  • JMicron JMB368 PCI Express to PATA host controller
  • Supports up to 2 UltraDMA 33/66/100Mbps IDE devices
• Serial ATA with RAID

  • Intel Matrix Storage technology
  • Supports up to 6 SATA devices
  • SATA speed up to 3Gb/s
  • RAID 0, RAID 1, RAID 0+1 and RAID 5
• Rear Panel I/O Ports

  • 1 mini-DIN-6 PS/2 mouse port
  • 1 mini-DIN-6 PS/2 keyboard port
  • 1 optical S/PDIF-out port
  • 1 coaxial RCA S/PDIF-out port
  • 6 USB 2.0/1.1 ports
  • 1 RJ45 LAN port
  • Center/subwoofer, rear R/L and side R/L jacks
  • Line-in, line-out (front R/L) and mic-in jacks
• Power Management

  • ACPI and OS Directed Power Management
  • ACPI STR (Suspend to RAM) function
  • Wake-On-PS/2 Keyboard/Mouse
  • Wake-On-USB Keyboard/Mouse
  • Wake-On-LAN
  • Wake-On-Ring
  • RTC timer to power-on the system
  • AC power failure recovery
• Hardware Monitor

  • Monitors CPU/system/Northbridge temperature and overheat alarm
  • Monitors Vcore/Vdimm/Vnb/VCC5/12V/V5sb/Vbat voltages
  • Monitors the speed of the cooling fans
  • CPU Overheat Protection function monitors CPU temperature and fan during system boot-up - automatic shutdown upon system overheat
• PCB

  • 4 layers, ATX form factor
  • 24.5cm (9.64") x 30.5cm (12")

​

---

Das BiosDas Bios - !F9 für mehr Settings!



​

---

DownloadsDownloads

• Beta-Bios
• Bios
• Handbuch/Manual
• DFI DK P45 OC Guideline.pdf

• So,hier nochmal das komplette Smartguardian Packet incl. 2 Backgrounds HWLuxx Edition !!!

  SmartGuardian_DK_P45_HWLuxx_Edition

---

Wichtige InformationenWichtige Informationen

Zum Non-Plus:
Das Non-Plus läuft bisher schlechter als die Plus-Version. Ich kann somit allen Leuten nur empfehlen, die Plus-Version zu kaufen und die andere links liegen zu lassen. Die anfänglichen Probleme sind teils immer noch nicht behoben, so kann es vorkommen, dann man einen FSB von 500Mhz nicht erreicht. Mit der Plus-Version ist dieses jedoch in den meisten Fällen ohne Probleme möglich.

F9 im Bios schaltet die Ram-Settings frei:

Zum DFI DK Plus:

p45 normal and p45 plus both have chipset A2 revision and A1 motherboard revision as of NOW. Difference between the normal and the plus is the additional 2 SATA ports and also the double boot after saving bios has been resolved for the P45 plus.

​

---

Ergebnisseerreichte Ergebnisse

• 680Mhz FSB on DFI LP DK P45 T2RS Plus
• 600Mhz SuperPi 32M auf DFI LP DK P45 T2RS Plus

Hier noch drei nette Bilder von einen DFI-Nutzer:

FSB 575Mhz Prime

Ram-Takt 600Mhz Prime

FSB 611Mhz SuperPi 32M

​

---

Passende Kühler (Lukü und Wakü)nPassende Kühler & Rams

Wasserkühlung NB-SB-Mosfets:

EK-Mosfet DFI DK - Acetal
Watercool Kühler
NB/SB von Anfitec - Bilder: Klick
Spawa von Anfitec
(Künftig auch bei pc-icebox.de zu haben)



Luftkühlung:

Passt:

• Noctua U12P
• TR Ultra 120 True Black / Extreme
• Scythe Mine
• Xigmatek Achilles S1284C

Passt mit Problemen:

• Thermalright HR-01 Plus[/COLOR] (gedreht)

Passt nicht:

• ...

kompatibler Arbeitsspeicher:

Empfohlener Speicher für Overclocking von DFI

Ohne Komplikationen:

• Crucial Ballistix Tracer PC8500 1066MHz BL12864AL1065.8FE5
• takeMS Mach2 2GB PC2-8500U CL5-5-5-18 TMS1GB264C082-105EP
• Corsair XMS2 Dominator 2GB PC2-8500U CL5-5-5-15 TWIN2X2048-8500C5D
• OCZ Reaper HPC Edition Kit 2GB PC2-9200U CL5-5-5-18 OCZ2RPR11502GK
• OCZ Reaper HPC Edition 2GB Kit PC2-9600 CL5-5-5-18 OCZ2RPR12002GK
• OCZ Flex II 4GB Kit PC2-9200 CL5-5-5-18 OCZ2FXT11504GK
• TeamGroup Xtreem Dark 4GB Kit PC2-8500U CL5-5-5-15 TXDD4096M1066HC5DC-D
• Chaintech Apogee GT DIMM Kit 4GB PC2-8500U CL5-5-5-15
• Kingston HyperX DIMM Kit 4GB PC2-6400U CL5-5-5-15 (DDR2-800) (KHX6400D2K2/4G)
• Cellshock DIMM Kit 2GB PC2-8500U CL5-5-5-15 (DDR2-1066) (CS2221550)
• G.Skill Kit 4GB PC2-8000U CL5-5-5-15 (DDR2-1000) (F2-8000CL5D-4GBPQ)
• G.Skill Kit 4GB PC2-8800U CL5-5-5-15 (DDR2-1100) (F2-8800CL5D-4GBPI)
• G.Skill Kit 4GB PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400CL5D-4GBPQ)
• Chaintech Apogee GT Kit 4GB PC2-9200U CL5-5-5-15

Macht Probleme:

• ...

Geht nicht:

• Mushkin SP2-6400 4GB PC2-6400U CL5-5-5-18 (DDR2-800) (996558+)

Für eine Liste schickt mir die genauen Bezeichungen eures Rams und ob sie laufen oder nicht per PM

​

---

Wichtige LinksWichtige Links

• DFI LANparty DK P45-T2RS @ DFI Homepage

• DFI LANparty DK P45-T2RS @ geizhals.at

• DFI LANparty DK P45-T3RS @ geizhals.at

• DFI LANparty DK P45-T2RS Plus @ HPM

• Weitere nützliche Infos zum DFI LANparty DK P45-T2RS Plus

• Kurzreview zum DFI LANparty DK P45-T2RS Plus

• DFI LANparty DK P45-T2RS @ Geizhals.at

• Quickreview von Clunk

• Bios erklärt, wofür ist was?

• How to Make a USB Pen Drive Bootable

​

Zum Sammelthread des DFI LANparty DK P35-T2RS
[/blockquote]



[Schlingel_INV]

Fortsetzung dieses Threads:

http://www.forumdeluxx.de/forum/showthread.php?t=493061&page=64



[Remix2k]

Wir habens Geschaft

Die Post ist echt mal lahm seit gestern steht dort das es eingeliefert wurde und die haben es echt nicht auf die Reihe bekommen das Heute auszuliefern



[Robär]

Hab mir nun gerade das Corsair bestellt, wenn es dann immernoch net läuft kanns ja nur noch am Board liegen.



[Kr0n05]

also nochmal getestet, 480FSB geht alles ohne probs, sobald ich 500FSB einstelle bekomme ich mit meinen Raid0 sofort nen Bluescreen beim Boot!



[Robär]

Das ist komisch, wo hast du die LW angeschlossen? Achso ich musste FSB VRef in der Region auch auf 2D stellen sonst auch nur BS bzw. sofortiger Reboot oder no Boot. Aber keine Ahnung ob es damit zusammenhängt.



[Felix the Cat]

Vielen Dank, Schlingel!



[Kr0n05]

@Robär: naj mein sys lief grade so schön stabil, jetzt wieder was ändern würde meine stabile kiste wieder völlig instabil machen, aber ich kanns ja mal testen!

Hängt an den ICH10R!

Das bios hat eh nen bug, denn das sys bleibt beim boot stehen wenn ich den JMB363 ausschalte! Mach ich ihn wieder an läufts!



[Remix2k]

also nochmal getestet, 480FSB geht alles ohne probs, sobald ich 500FSB einstelle bekomme ich mit meinen Raid0 sofort nen Bluescreen beim Boot!

auch mit 1,75v auf der SB?



[--==KANAN==--]

Hab mir nun gerade das Corsair bestellt, wenn es dann immernoch net läuft kanns ja nur noch am Board liegen.

Schon wieder das Board ?



[Robär]

@Robär: naj mein sys lief grade so schön stabil, jetzt wieder was ändern würde meine stabile kiste wieder völlig instabil machen, aber ich kanns ja mal testen!

Hängt an den ICH10R!

Das bios hat eh nen bug, denn das sys bleibt beim boot stehen wenn ich den JMB363 ausschalte! Mach ich ihn wieder an läufts!

Jup ist bei mir auch so, wer weiß warum. Hatten wa iwo hier schonmal rausgefunden.

Schon wieder das Board ?

Ich hoffe mal nicht, denke es ist das NT, wenns am Board liegt wird PC verkauft und Laptop gekauft. Kein Bock mehr auf den Scheiß hier, kann mir ja net jeden Monat nen neues MB kaufen.



[BATISTA]

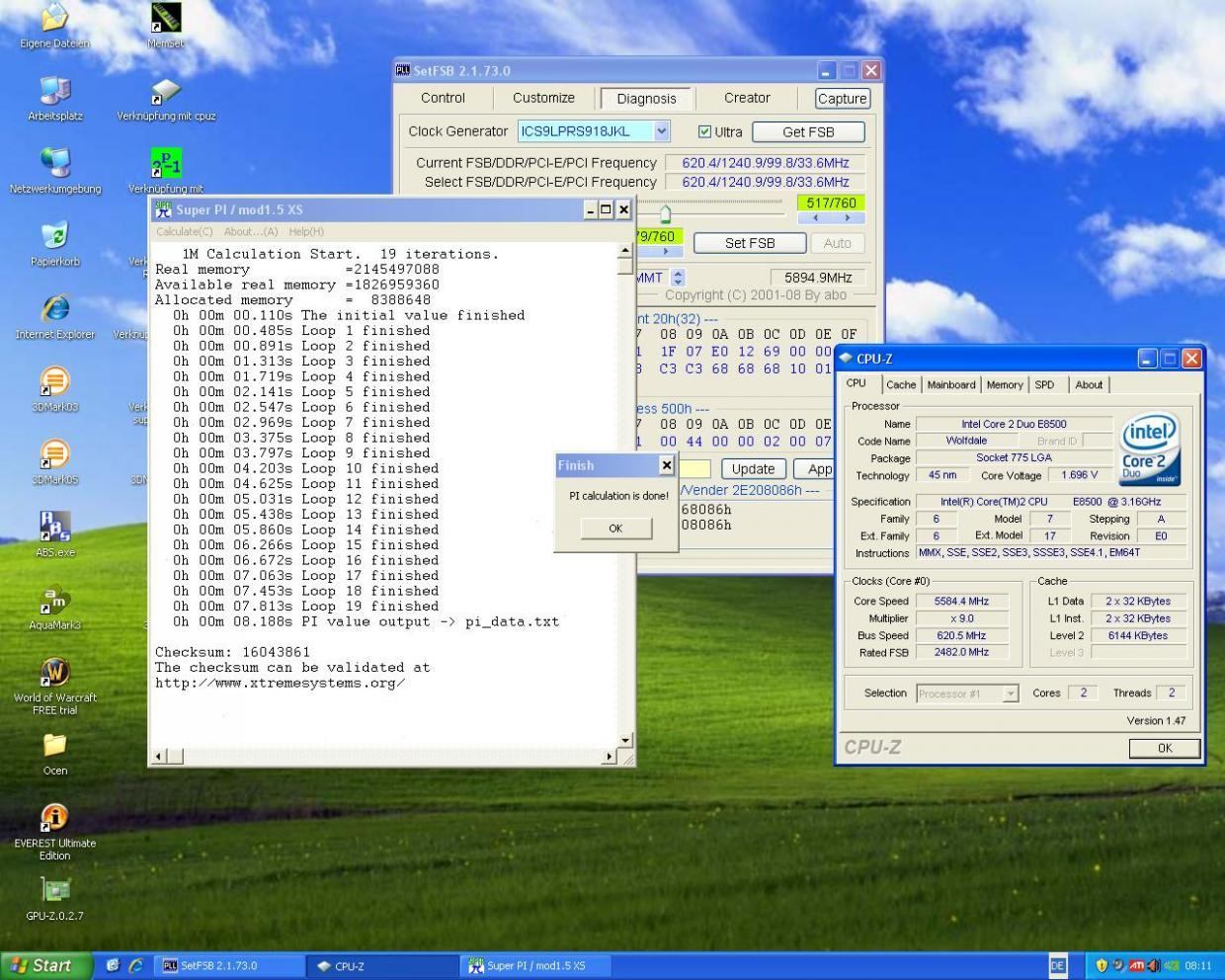

jungs hab auch geschaft 600 fsb ^^

man man da is power drin

Tip von mir, die nicht über 550 fsb kommen einfach mal 575 fsb einstellen und booten ^^ weil da irgendwo ein hole sein soll

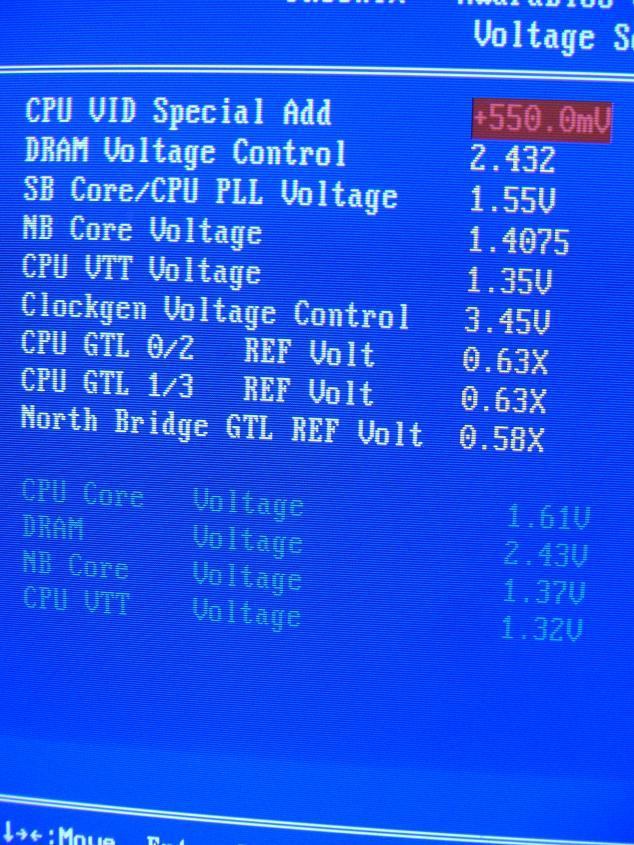

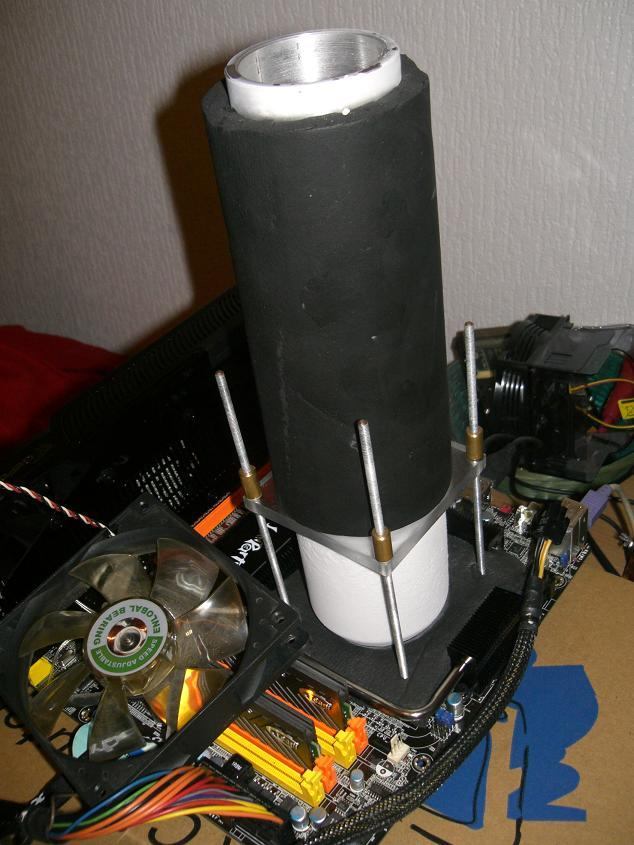

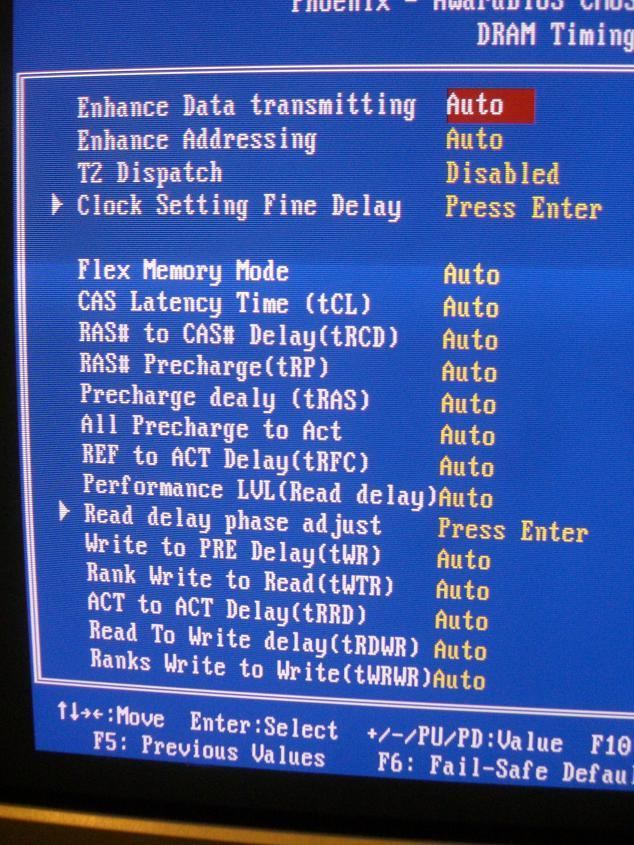

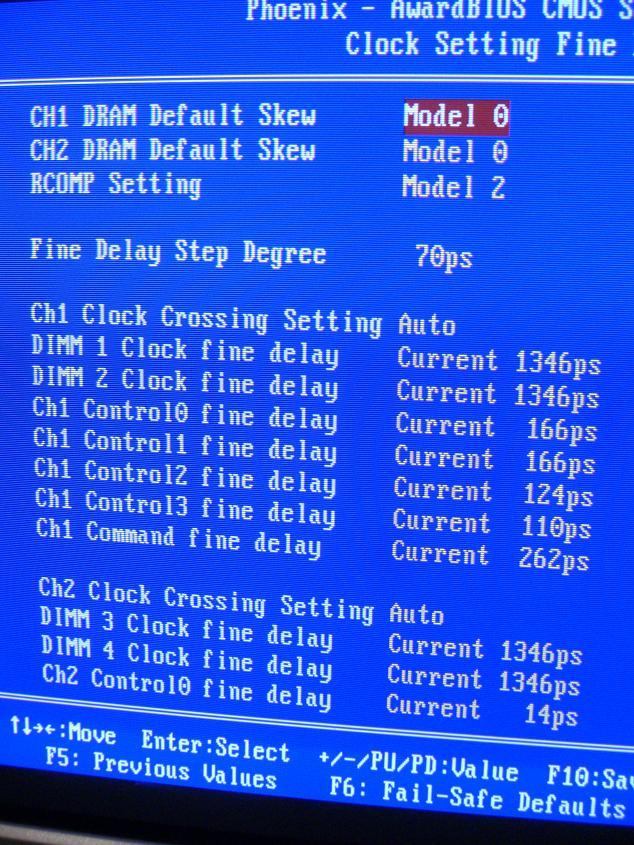

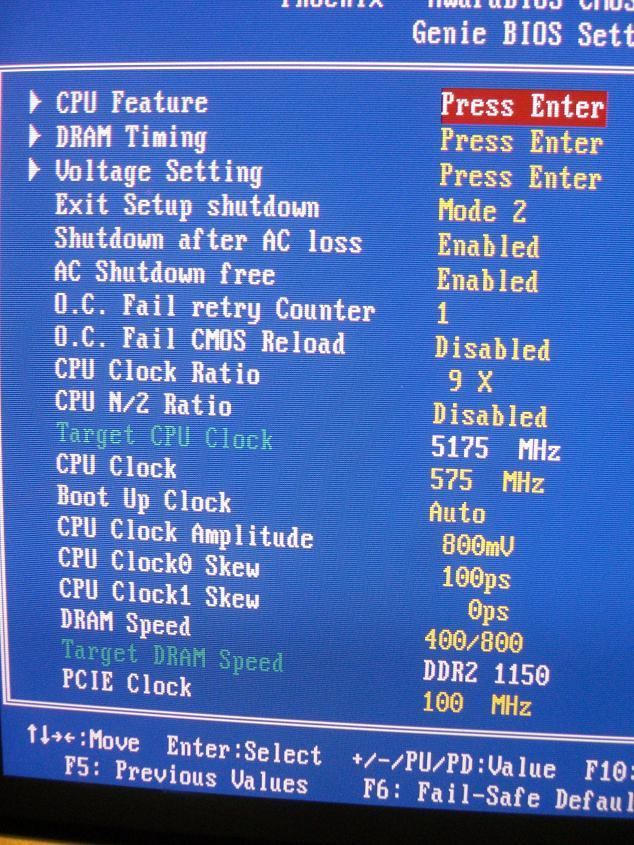

hier meine eistelleung ,also cpu wurde mit dice gekühlt ,da muss man nicht soviel einstellen .



[BATISTA]

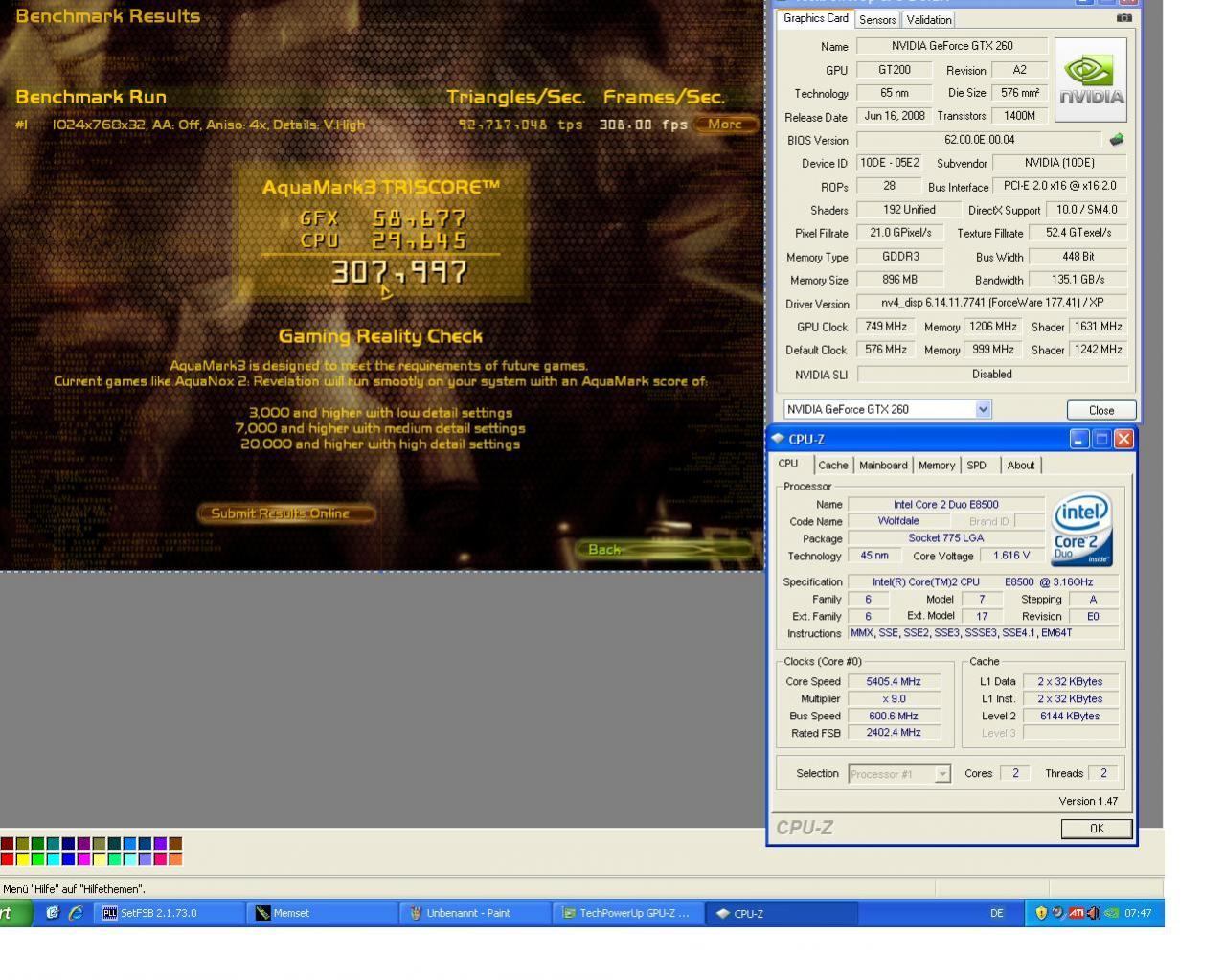

so die 2 rest screens



[Kr0n05]

auch mit 1,75v auf der SB?

Ja auch dann!

Jup ist bei mir auch so, wer weiß warum. Hatten wa iwo hier schonmal rausgefunden.

Was kann man da machen?

Jetzt das dritte mal getestet, ist definitiv so! Bei 490 geht es auch schon nicht mehr!



[Robär]

Was kann man da machen?

Jetzt das dritte mal getestet, ist definitiv so! Bei 490 geht es auch schon nicht mehr!

Hab leider noch keine Lösung gefunden. Aber FSB 500 sollte doch aber drin sein. NB GTL hab ich auch auf x0.63.



[Kr0n05]

also ich habe grade die platte davor mit den gestern erst kopierten sys drauf angeschlossen als normal platte! Das geht sofort! Die Raidplatten sind auch dran, funzt auch!

Seltsam, ist echt blöde, weil ich das nicht verstehe!

Boote ich von Raid0 bekomme ich nen Bluescreen, starte ich mit den Sys von gestern, also non raid läufst!

Was das? Ob es mitn Raid zu viel belastung für das Mobo ist?



[Robär]

Hmm Kalyan hat auch Raid-0 und der hat ja auch die FSB 550+ geschafft, also iwie nicht ganz nachvollziehbar was bei dir abgeht.



[Kr0n05]

versteh das auch nicht, unerklärlich irgendwie!

Vllt. hilft mir kaylan ja!^^



[deC9r]

2mal raid 0 auf dem DFI Lanparty DK P45-T2RS PLUS zu betreiben ist kein problem, wenn ich das richtig sehe oder?



[Kr0n05]

nee eig. nicht! Aber vllt ist meine NB oder so zu sehr beansprucht, 4x2gb, raid0, 500x8 etc!



[Robär]

Aber Raid/SATA geht doch über die SB.



[o$$!ram]

so ... board geht jetzt - zumindest mit allen ram die ich hier hab ausser denen die rein kommen sollten - Mushkin SP2-6400 naja ... jetzt mal schaun ... warscheinlich kommen jetzt 4GB G.Skill 4GBPQ oder 4GB HyperX rein



[Kalyan]

nee eig. nicht! Aber vllt ist meine NB oder so zu sehr beansprucht, 4x2gb, raid0, 500x8 etc!

Teste doch mal bitte mit 2x 2GB, ob dein Raid-Problem dann noch vorhanden ist



[Kr0n05]

Mach ich wenn ich wider @home bin!



[Wernersen]

Hi @ all

@Kr0n05

hast du mal checkdisk durchlaufen lassen?
Mit TuneUp Utilities - Disk-Doktor geht sehr gut aber es geht auch mit Windows.
Partition wählen - Eigenschaften - Extras - Fehlerprüfung

Hatte bei mir nämlich ähnliche Probleme, plötzlich dauerte das booten ewig.
Hab dann Disk-Doktor durchlaufen lassen und siehe da das System hatte Fehler erkannt und behoben. System32 - Driver- iaStorage
Ab einer gewissen Übertaktung läuft bei mir der AHCI-Modus nicht mehr, das System hängt dann während des booten und dann muss ein Cmos clear her.
Im IDE-Modus läuft es ohne Probleme. Ob meine HDD eine Macke hat?



[Kr0n05]

Hi Werner!

Ab einer gewissen Übertaktung läuft bei mir der AHCI-Modus nicht mehr, das System hängt dann während des booten und dann muss ein Cmos clear her.
Im IDE-Modus läuft es ohne Probleme. Ob meine HDD eine Macke hat?

So isses mit meinen Raid0! Ich werde mal Tuneup drübe rlaufen lassen, habe ich eh drauf! Aber wieso sollte dann 480 laufen und 500 nicht, dann wäre das prob ja auch wenns runtergetaktet wäre Wenns nicht hilft werde ich mal Vista neu installieren, mal sehen ob das hilft, hat schon wunder gebracht! Aber seh da schwarz denn 480fsb läuft ja!



[Wernersen]

Hi Kr0n05

ja iss schon komisch, irgendwas scheint da Probleme zu machen aber was?
Hatte auch die vSB im Verdacht aber da hat die Spannungserhöhung auch nichts gebracht.
Der AHCI-Modus will ab 3600MHz nicht mehr, ob das FSB abhängig ist muss ich mal testen.
Zumindest läuft der IDE-Modus wieder sauber nach der Fehlerbehebung.



[ultimo]

jungs hab auch geschaft 600 fsb ^^

man man da is power drin

Tip von mir, die nicht über 550 fsb kommen einfach mal 575 fsb einstellen und booten ^^ weil da irgendwo ein hole sein soll

hier meine eistelleung ,also cpu wurde mit dice gekühlt ,da muss man nicht soviel einstellen .

Schhönes Ergebnis, Batista.

Das war mit dem 725er-Bios, stimmts?

Gruß



[Kr0n05]

Hi Kr0n05

ja iss schon komisch, irgendwas scheint da Probleme zu machen aber was?
Hatte auch die vSB im Verdacht aber da hat die Spannungserhöhung auch nichts gebracht.
Der AHCI-Modus will ab 3600MHz nicht mehr, ob das FSB abhängig ist muss ich mal testen.
Zumindest läuft der IDE-Modus wieder sauber nach der Fehlerbehebung.

Ja definitiv, mich nervt der Bug bei DFi sowieso das wenn ich irgendwas anderes einstelle für die controller, das dann endweder das board nicht mehr startet, oder im postscreen schon aufhängt!

Das heist ich kann den JMB oder wie der heist (weis ich grade nicht) nicht mal deaktivieren!



[o$$!ram]

hmm ... aber das problem mit raid0 + oc hatte ich auch beim p5b ... ich würd das nicht umbedingt aufs dfi schieben ... ich würd eher sagen das die ICHxR dumm rum macht bei einem hohen takt?
