Rumburak
Enthusiast
weils mehrere hier im threat schon getestet haben und die einsparung ist quasi lächerlich... aber benutz mal die suche, dann findest du sicher die entsprechenden postings...
Und wenn's auch nur 5 W sind, ich geh' immerhin für meine Stromrechnung selber arbeiten.
Wenn ein GA dieses Feature nicht bietet, nun gut. Andere Mainboards scheinen es zu können.
Biberlord
Neuling
- Mitglied seit
- 24.09.2008
- Beiträge
- 865
@s1len7r0b --> loool bitte nicht zu nett ... ich hab ja schon aufgehört wegen OC zu fragen und alles selber getestet und auch gemaccht was ihr gesagt habt
ist es auch schon zu asozial zu fragen ob eine Systemtemp von 44-46°C kritisch oder normal ist ?
ist es auch schon zu asozial zu fragen ob eine Systemtemp von 44-46°C kritisch oder normal ist ?
1. Frage NEIN
2. Frage NEIN ( du bist nicht asozial nur andre zu sozial
)
zu silentrobs Ironie ( eine Heizung kann 90 ° warm werden. Ist das schlimm? Nein, weil so eine Heizung sowas aushält. Vergleiche: eine CPU kann 90 ° warm werden. Ist das schlimm? Nein, weil so eine CPU sowas aushält.)
2. Frage NEIN ( du bist nicht asozial nur andre zu sozial
)zu silentrobs Ironie ( eine Heizung kann 90 ° warm werden. Ist das schlimm? Nein, weil so eine Heizung sowas aushält. Vergleiche: eine CPU kann 90 ° warm werden. Ist das schlimm? Nein, weil so eine CPU sowas aushält.)
Zuletzt bearbeitet:
Modbox
Enthusiast
@Biberlord:
zu deiner Frage "systemtemp von 44 - 46°C", bis 50°C unter Last würde ich max. empfehlen.
Ich kann auch @s1len7r0b verstehen, wenn fast jeden Tag die gleichen Fragen gestellt werden kann das schon nerven.
Wärst du nur eine Seite zurück gegangen, da habe ich @xxxAMD64Bitxxx schon über die "systemtemp" geschrieben.
@Reeis:
sag mal, dein Quad würdest du nicht zufällig verkaufen?
zu deiner Frage "systemtemp von 44 - 46°C", bis 50°C unter Last würde ich max. empfehlen.
Ich kann auch @s1len7r0b verstehen, wenn fast jeden Tag die gleichen Fragen gestellt werden kann das schon nerven.
Wärst du nur eine Seite zurück gegangen, da habe ich @xxxAMD64Bitxxx schon über die "systemtemp" geschrieben.
@Reeis:
sag mal, dein Quad würdest du nicht zufällig verkaufen?
Zuletzt bearbeitet:
G
Gelöschter Nutzer
Guest
Gelöschter Beitrag
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
Zuletzt bearbeitet:
@Modbox: Nein, weil ich noch keinen gleichguten Q9650 gefunden habe(außer der Preis passt) und
@silentrob: Ja ^^ ich spiele das Versuchskaninchen, allerdings muss ich mir nur kurz meine BIOS Settings aufschreiben, wenn das F7 ein Schrott ist.
Wochenende habe ich mehr Zeit, aber ich versuchs in der Woche
@silentrob: Ja ^^ ich spiele das Versuchskaninchen, allerdings muss ich mir nur kurz meine BIOS Settings aufschreiben, wenn das F7 ein Schrott ist.
Wochenende habe ich mehr Zeit, aber ich versuchs in der Woche
seppelchen
Foto-Master of 03/11
mit meinem x3360 läuft das F7 besser als das F7a --> Aufschreiben ist gut, Abfotografieren ist besser
Modbox
Enthusiast
@Reeis:
ahh.... du bestehst also auch auf ein Q9650
ahh.... du bestehst also auch auf ein Q9650
G
Gelöschter Nutzer
Guest
Gelöschter Beitrag
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
G
Gelöschter Nutzer
Guest
Gelöschter Beitrag
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
Zuletzt bearbeitet:
yardi
Enthusiast
- Mitglied seit
- 27.02.2006
- Beiträge
- 1.297
Och menno, ich komme hier einfach net weiter.
Ein befreundeter Händler hat mir freundlicherweise nochmal 2 UD3P mitgegeben zum Testen. Nach dem ersten das ich ja leider selbst zerstört habe (unteren PCIe x16 Slot abgerissen) und dem zweiten das ich danach bestellt habe, hab ich also jetzt insgesammt 4 UD3P Boards hier (gehabt).
Das erste Board ging ganz gut und hat 500Mhz FSB mit 1,38V MCH, 1,36V VTT mit 333er Strap, 1,59V PLL und jeweils um 1 Stufe erhöhten GTLs mitgemacht. Das ganze mit 8GB Ram Vollbestückung. Ich war zufrieden.
Dann hab ich das kaputt gemacht und hab mir daraufhin ein neues bestellt. Das wollte, egal was ich anstellte, einfach nicht stabil mit 500Mhz FSB laufen. Es kamen entweder Freezes direkt beim booten, oder spätestens direkt beim Starten von Prime mit Large FFT. Auffällig war das es immer direkt zu Freezes kam, beim ersten Board hat ich während der Tests keinen einzigen Freeze sondern halt nur Fehler in Prime. Bei 1,44V VTT und MCH (1,59V PLL, 400er Strap, 1 Stufe erhöhte GTLs, bei 2 Stufen bekam ich Freezes schon beim Windows Ladebildschirm) habe ich aufgehört zu testen weil selbst das nicht stabil lief.
Als dann der Händler meinte ich könne mir zwei Boards zum Testen mitnehmen habe ich nicht lange gezögert.
Heute (da ich Urlaub hatte) hab ich dann mit dem Testen angefangen aber leider bin ich mittlerweile nur noch maßlos enttäuscht. Beide Boards kriege ich einfach nicht stabil mit 500Mhz FSB zum Laufen. Beide Boards zeigen ähnliche Fehler Symptome. Entweder Freeze beim Booten oder Freeze sofort beim Starten von Prime im Large FFT Test (also 1024k).
Bei beiden Boards bin ich mittlerweile bei 1,44V MCH und VTT angelangt. Mehr will ich auf keinen Fall geben. Natürlich habe ich auch alle anderen Einstellungen wie die anderen Spannungen, Timings und GTLs durchgetestet und optimimiert. Bin der Meinung das es da keine Einstellungen mehr gibt die von Relevanz ist und von mir nicht getestet bzw. richtig eingestellt wurde.
Das kann doch eigentlich gar nicht sein...Irgendwas stimmt doch da nicht...
Ich teste gerade nochmal den Speicher. Memtest86+ ist aber auch schon 1x durchgelaufen, das scheint auch nicht die Fehlerquelle zu sein.
Hier noch mal ein Bios Template. Muss dazu sagen das ich immer zuerst mit dem Standard Bios das drauf war (F4) und dann mit F7 getestet habe.
Robust Graphics Booster.........................Auto
CPU Clock Ratio.................................7x (damit die CPU außen vor bleibt)
Fine CPU Clock Ratio............................0
CPU Frequency...................................3,50Ghz(500x7)
********** Clock Chip Control ********
>>>>> Standard Clock Control
CPU Host Clock Control..........................Enabled
CPU Host Frequency(Mhz).........................500
PCI Express Frequency(Mhz)......................100
C.I.A.2.........................................Disabled
>>>>> Advanced Clock Control
CPU Clock Drive.................................800mV
PCI Express Clock Drive.........................900mV
CPU Clock Skew..................................0ps
MCH Clock Skew..................................0ps
********** DRAM Performance Control ********
Performance Enhance.............................Standard
Extreme Memory Profile(X.M.P.)..................Auto
(G)MCH Frequency Latch..........................400 (auch 333 getestet)
System Memory Multiplier(SPD)...................2,00D
Memory Frequency(Mhz).............800...........1000
Dram Timing Selectable(SPD).....................Manual
>>>>>Standard Timing Control
CAS Latency Time..................4.............5
tRCD..............................4.............5
tRP...............................4.............5
tRAS..............................12............15
Advanced Timing Control:
tRRD..............................3.............Auto
tWTR..............................3.............Auto
tWR...............................6.............Auto
tRFC..............................42............Auto
tRTP..............................3.............Auto
Command Rate(CMD).................0.............Auto
>>>>> Channel A und B
Channel A/B Timing Settings:
Static tRead Value................11............10 (auch 11 getestet)
tRD Phase0 Adjustment.............0.............Auto
tRD Phase1 Adjustment.............0.............Auto
tRD Phase2 Adjustment.............0.............Auto
tRD Phase3 Adjustment.............0.............Auto
Trd2rd(Different Rank)............6.............Auto
Twr2wr(Different Rank)............6.............Auto
Twr2rd(Different Rank)............5.............Auto
Trd2wr(Same/Diff Rank)............8.............Auto
DIMM1 Clock Skew Control........................Auto
DIMM2 Clock Skew Control........................Auto
DDR Write Training..............................Auto
Channel A/B Driving Settings:
Driving Strength Profile........................Auto
Data Driving Pull-Up Level......................Auto
Cmd Driving Pull-Up Level.......................Auto
Ctrl Driving Pull-Up Level......................Auto
Clk Driving Pull-Up Level.......................Auto
Data Driving Pull-Down Level....................Auto
Cmd Driving Pull-Down Level.....................Auto
Ctrl Driving Pull-Down Level....................Auto
Clk Driving Pull-Down Level.....................Auto
****** Mother Board Voltage Control ******
Voltage Types Normal Current
------------------------------------------------------------------------
>>>CPU
Load-Line Calibration Enabled
CPU Vcore 1,25000V 1,2750V
CPU Termination 1,200V 1,40V (von 1,38V bis 1,44V alles durchgetestet mit verschiedenen GTLs und anderen Settings)
CPU PLL 1,500V 1,500V
CPU Reference 0,760V um 1 Stufe erhöht, 2 Stufen höher oder ohne Erhöhung endet immer in Freeze
>>>MCH/ICH
MCH Core 1,100V 1,40V (von 1,38V bis 1,44V alles durchgetestet mit verschiedenen GTLs und anderen Settings)
MCH Reference 0,760V um 1 Stufe erhöht, 2 Stufen höher oder ohne Erhöhung endet immer in Freeze
MCH/Dram Reference 0,900V Auto
ICH I/O 1,500V 1,500V
ICH Core 1,100V 1,100V
>>>DRAM
DRAM Voltage 1,800V 2,1V
DRAM Termination 0,900V Auto
Channel A Reference 0,900V Auto
Channel B Reference 0,900V Auto
Ich hoffe jetzt ihr könnt mich irgendwie noch unterstützen. Wie gesagt ich vermute das da irgendwas schief läuft wo ich einfach nicht drauf komme. Kann doch kaum sein das ich 3 so schlechte Boards erwische wo das Board doch für seine guten FSB Werte bekannt ist.
Die CPU ist übrigens durchgetest, ich weiß zimlich genau was die an Spannungen usw. braucht. Außerdem läuft die während der Tests immer mit 6er oder 7er Multi da ich ja erstmal nur das Board testen will.
Edit: Kann die VTT eigentlich auch zu hoch sein? Ich erhöhe die eigentlich immer mit der MCH Core zusammen...
Ein befreundeter Händler hat mir freundlicherweise nochmal 2 UD3P mitgegeben zum Testen. Nach dem ersten das ich ja leider selbst zerstört habe (unteren PCIe x16 Slot abgerissen) und dem zweiten das ich danach bestellt habe, hab ich also jetzt insgesammt 4 UD3P Boards hier (gehabt).
Das erste Board ging ganz gut und hat 500Mhz FSB mit 1,38V MCH, 1,36V VTT mit 333er Strap, 1,59V PLL und jeweils um 1 Stufe erhöhten GTLs mitgemacht. Das ganze mit 8GB Ram Vollbestückung. Ich war zufrieden.
Dann hab ich das kaputt gemacht und hab mir daraufhin ein neues bestellt. Das wollte, egal was ich anstellte, einfach nicht stabil mit 500Mhz FSB laufen. Es kamen entweder Freezes direkt beim booten, oder spätestens direkt beim Starten von Prime mit Large FFT. Auffällig war das es immer direkt zu Freezes kam, beim ersten Board hat ich während der Tests keinen einzigen Freeze sondern halt nur Fehler in Prime. Bei 1,44V VTT und MCH (1,59V PLL, 400er Strap, 1 Stufe erhöhte GTLs, bei 2 Stufen bekam ich Freezes schon beim Windows Ladebildschirm) habe ich aufgehört zu testen weil selbst das nicht stabil lief.
Als dann der Händler meinte ich könne mir zwei Boards zum Testen mitnehmen habe ich nicht lange gezögert.
Heute (da ich Urlaub hatte) hab ich dann mit dem Testen angefangen aber leider bin ich mittlerweile nur noch maßlos enttäuscht. Beide Boards kriege ich einfach nicht stabil mit 500Mhz FSB zum Laufen. Beide Boards zeigen ähnliche Fehler Symptome. Entweder Freeze beim Booten oder Freeze sofort beim Starten von Prime im Large FFT Test (also 1024k).
Bei beiden Boards bin ich mittlerweile bei 1,44V MCH und VTT angelangt. Mehr will ich auf keinen Fall geben. Natürlich habe ich auch alle anderen Einstellungen wie die anderen Spannungen, Timings und GTLs durchgetestet und optimimiert. Bin der Meinung das es da keine Einstellungen mehr gibt die von Relevanz ist und von mir nicht getestet bzw. richtig eingestellt wurde.
Das kann doch eigentlich gar nicht sein...Irgendwas stimmt doch da nicht...
Ich teste gerade nochmal den Speicher. Memtest86+ ist aber auch schon 1x durchgelaufen, das scheint auch nicht die Fehlerquelle zu sein.
Hier noch mal ein Bios Template. Muss dazu sagen das ich immer zuerst mit dem Standard Bios das drauf war (F4) und dann mit F7 getestet habe.
Robust Graphics Booster.........................Auto
CPU Clock Ratio.................................7x (damit die CPU außen vor bleibt)
Fine CPU Clock Ratio............................0
CPU Frequency...................................3,50Ghz(500x7)
********** Clock Chip Control ********
>>>>> Standard Clock Control
CPU Host Clock Control..........................Enabled
CPU Host Frequency(Mhz).........................500
PCI Express Frequency(Mhz)......................100
C.I.A.2.........................................Disabled
>>>>> Advanced Clock Control
CPU Clock Drive.................................800mV
PCI Express Clock Drive.........................900mV
CPU Clock Skew..................................0ps
MCH Clock Skew..................................0ps
********** DRAM Performance Control ********
Performance Enhance.............................Standard
Extreme Memory Profile(X.M.P.)..................Auto
(G)MCH Frequency Latch..........................400 (auch 333 getestet)
System Memory Multiplier(SPD)...................2,00D
Memory Frequency(Mhz).............800...........1000
Dram Timing Selectable(SPD).....................Manual
>>>>>Standard Timing Control
CAS Latency Time..................4.............5
tRCD..............................4.............5
tRP...............................4.............5
tRAS..............................12............15
Advanced Timing Control:
tRRD..............................3.............Auto
tWTR..............................3.............Auto
tWR...............................6.............Auto
tRFC..............................42............Auto
tRTP..............................3.............Auto
Command Rate(CMD).................0.............Auto
>>>>> Channel A und B
Channel A/B Timing Settings:
Static tRead Value................11............10 (auch 11 getestet)
tRD Phase0 Adjustment.............0.............Auto
tRD Phase1 Adjustment.............0.............Auto
tRD Phase2 Adjustment.............0.............Auto
tRD Phase3 Adjustment.............0.............Auto
Trd2rd(Different Rank)............6.............Auto
Twr2wr(Different Rank)............6.............Auto
Twr2rd(Different Rank)............5.............Auto
Trd2wr(Same/Diff Rank)............8.............Auto
DIMM1 Clock Skew Control........................Auto
DIMM2 Clock Skew Control........................Auto
DDR Write Training..............................Auto
Channel A/B Driving Settings:
Driving Strength Profile........................Auto
Data Driving Pull-Up Level......................Auto
Cmd Driving Pull-Up Level.......................Auto
Ctrl Driving Pull-Up Level......................Auto
Clk Driving Pull-Up Level.......................Auto
Data Driving Pull-Down Level....................Auto
Cmd Driving Pull-Down Level.....................Auto
Ctrl Driving Pull-Down Level....................Auto
Clk Driving Pull-Down Level.....................Auto
****** Mother Board Voltage Control ******
Voltage Types Normal Current
------------------------------------------------------------------------
>>>CPU
Load-Line Calibration Enabled
CPU Vcore 1,25000V 1,2750V
CPU Termination 1,200V 1,40V (von 1,38V bis 1,44V alles durchgetestet mit verschiedenen GTLs und anderen Settings)
CPU PLL 1,500V 1,500V
CPU Reference 0,760V um 1 Stufe erhöht, 2 Stufen höher oder ohne Erhöhung endet immer in Freeze
>>>MCH/ICH
MCH Core 1,100V 1,40V (von 1,38V bis 1,44V alles durchgetestet mit verschiedenen GTLs und anderen Settings)
MCH Reference 0,760V um 1 Stufe erhöht, 2 Stufen höher oder ohne Erhöhung endet immer in Freeze
MCH/Dram Reference 0,900V Auto
ICH I/O 1,500V 1,500V
ICH Core 1,100V 1,100V
>>>DRAM
DRAM Voltage 1,800V 2,1V
DRAM Termination 0,900V Auto
Channel A Reference 0,900V Auto
Channel B Reference 0,900V Auto
Ich hoffe jetzt ihr könnt mich irgendwie noch unterstützen. Wie gesagt ich vermute das da irgendwas schief läuft wo ich einfach nicht drauf komme. Kann doch kaum sein das ich 3 so schlechte Boards erwische wo das Board doch für seine guten FSB Werte bekannt ist.
Die CPU ist übrigens durchgetest, ich weiß zimlich genau was die an Spannungen usw. braucht. Außerdem läuft die während der Tests immer mit 6er oder 7er Multi da ich ja erstmal nur das Board testen will.
Edit: Kann die VTT eigentlich auch zu hoch sein? Ich erhöhe die eigentlich immer mit der MCH Core zusammen...
Zuletzt bearbeitet:
CPU PLL 1,500V 1,500V versuche 1.61, damit nicht die PLL dran schuld ist.
Ja ich werde Bürokaufmann ( es ist raus
)
CPU Reference 0,760V um 1 Stufe erhöht, 2 Stufen höher oder ohne Erhöhung endet immer in Freeze
1.4 VTT * 0,67= 0,938. Hast du das so abgeändert dann?
Ja ich werde Bürokaufmann ( es ist raus
)CPU Reference 0,760V um 1 Stufe erhöht, 2 Stufen höher oder ohne Erhöhung endet immer in Freeze
1.4 VTT * 0,67= 0,938. Hast du das so abgeändert dann?
yardi
Enthusiast
- Mitglied seit
- 27.02.2006
- Beiträge
- 1.297
PLL habe ich vergessen abzuändernim Template. Teste eigentlich immer mit 1,57V bzw. auch 1,59V. Werde auch nochmal 1,61V versuchen. Danke!!
Wegen den GTLs: Ich mach mir das immer einfach. Ich erhöhe die VTT mit der + Taste von 1,20V ab bis zum gewünschten Wert und erhöhe dann die GTLs (die ich vorher auf 0,760 eingestellt hab) um 1 Stufe. So wurds mir erklärt.
Memtest hab ich gerade abgebrochen. 2 Durchläufe ohne Fehler mit den oben geposteten Settings.
Edit: Mit 1,61V PLL wieder sofort Freeze bei Prime Large FFT.
So ein Freeze deutet doch hauptsächlich auf zu wenig Spannung hin, oder sehe ich das falsch? GTLs z.B. können da doch kaum Schuld sein...
Wegen den GTLs: Ich mach mir das immer einfach. Ich erhöhe die VTT mit der + Taste von 1,20V ab bis zum gewünschten Wert und erhöhe dann die GTLs (die ich vorher auf 0,760 eingestellt hab) um 1 Stufe. So wurds mir erklärt.
Memtest hab ich gerade abgebrochen. 2 Durchläufe ohne Fehler mit den oben geposteten Settings.
Edit: Mit 1,61V PLL wieder sofort Freeze bei Prime Large FFT.
So ein Freeze deutet doch hauptsächlich auf zu wenig Spannung hin, oder sehe ich das falsch? GTLs z.B. können da doch kaum Schuld sein...
Zuletzt bearbeitet:
G
Gelöschter Nutzer
Guest
Gelöschter Beitrag
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
Coolsys
Enthusiast
Dann gehen wir mal logisch vor.
Spannung ist die Ursache dafür, dass dein Prozessor funktioniert. Dadurch dass ein Prozessor von 1 auf 0 schaltet fließt Strom, denn der Transistor symbolisiert einen geschlossenen Schalter.
Wenn dein Prozessor jetzt nicht von 1 auf 0 schaltet dann fließt kein Strom. Die Spannung könnte auch 200V betragen, der Prozessor wäre außer Gefahr.
Sicherlich ist ein Prozessor nie 100% IDLE - wie auch, dann wäre der PC ja aus. Nur die Prozessoren im Laden sind 100% IDLE.
Dennoch wird dein Computer entweder in der Zeit benutzt oder er gammelt rum. Da du nun aber zu faul bist den gesamten Rechner aus zu schalten und damit 100W oder vielleicht sogar (oder weniger) zu sparen beschimpfst du Gigabyte, dass sie trotz des DES (welches für dich einfach zu aktivieren ist) dieses Feature nicht eingebaut haben.
Ich glaube, dass du es ansatzweise verstehst.
@Modbox - ist ein changelog zu den Bios-files gesichtet?
G
Gelöschter Nutzer
Guest
Gelöschter Beitrag
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
Biberlord
Neuling
- Mitglied seit
- 24.09.2008
- Beiträge
- 865
Projekt FSB 500 scheitert am CPU denke ich ...

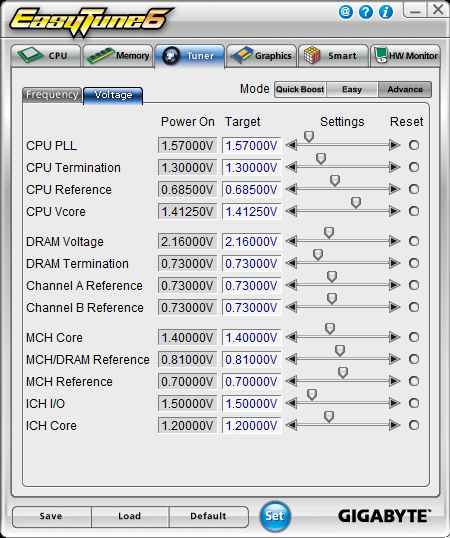

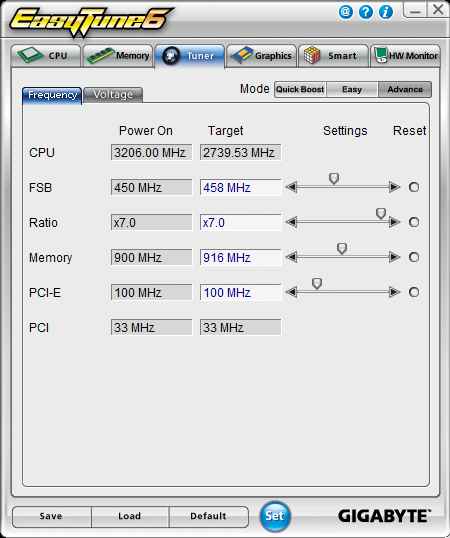

hab meine Einstellungen mal angehängt ...
wenn ich jetzt auf über FSB 460 gehe stürtzt er ab, auch bei realen 1,45V , imoment hat er 1,375V
auch die MCH weiter zu erhöhen bringt nix
ich denke mit 3200 - 3210Mhz is die CPU einfach am ende aber net schlimm ^^ immerhin ist sie jetzt 2 jahre alt und ich denke nen halbes bis 3/4 jahr lass ich se noch laufen ... hat sich auf jedenfall gelohnt den E6300 zu kaufen
hab meine Einstellungen mal angehängt ...
wenn ich jetzt auf über FSB 460 gehe stürtzt er ab, auch bei realen 1,45V , imoment hat er 1,375V
auch die MCH weiter zu erhöhen bringt nix
ich denke mit 3200 - 3210Mhz is die CPU einfach am ende aber net schlimm ^^ immerhin ist sie jetzt 2 jahre alt und ich denke nen halbes bis 3/4 jahr lass ich se noch laufen ... hat sich auf jedenfall gelohnt den E6300 zu kaufen
Anhänge
Zuletzt bearbeitet:
yardi
Enthusiast
- Mitglied seit
- 27.02.2006
- Beiträge
- 1.297
Mit den Einstellungen von Felix Klein aus dem JZ Forum krieg ich wenigstens nicht sofort einen Freeze sondern Prime Large FFT läuft wahnsinnige 5 Minuten bevor bei den 1024k Tests der Fehler kommt
Code:
MB Intelligent Tweaker(M.I.T.)
Robust Graphics Booster ...............: Auto
CPU Clock Ratio ..........................: 8x
Fine CPU Clock Ratio.....................:.+0.50
CPU Frequency ...........................: 4252,00
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: [Enabled]
CPU Host Frequency (Mhz) ............: 500MHz
PCI Express Frequency (Mhz) .........: 100Mhz
C.I.A. 2.......................................: Disabled
Advanced Clock Control [Press Enter]
CPU Clock Drive...........................: 900mv
PCI Express Clock Drive.................: 800mv
CPU Clock Skew (ps)....................: 0ps
MCH Clock Skew (ps)...................: 0ps
DRAM Performance Control
Performance Enhance...................: [Standard]
Extreme Memory Profile (X.M.P.).....: disabled
(G)MCH Frequency Latch...............: 333
System Memory Multiplier ..............: 2.00B
Memory Frequency (Mhz) ..............: 1000Mhz
DRAM Timing Selectable ................: [Manual]
Standard Timing Control
CAS Latency Time........................: 5
tRCD .........................................: 5
tRP'...........................................: 5
tRAS..........................................: 15
Advanced Timing Control [Press Enter]
tRRD...........................................: Auto
tWTR..........................................: Auto
tWR............................................: Auto
tRFC...........................................: Auto
tRTP...........................................: Auto
Command Rate (CMD) ....................: Auto oder 2
Channel A
Channel A Timings Settings [Press Enter]
Static tRead Value.........................: 10
tRD Phase0 Adjustmen....................: Auto
tRD Phase1 Adjustment...................: Auto
tRD Phase2 Adjustment ..................: Auto
tRD Phase3 Adjustment...................: Auto
Trd2rd(Different Rank)....................: Auto
Twr2wr(Different Rank)...................: Auto
Twr2rd(Different Rank)...................: Auto
Trd2wr(Same/Diff Rank)..................: Auto
Dimm1 Clock Skew Control...............: Auto
Dimm2 Clock Skew Control...............: Auto
DDR2 Write Training........................: Auto
Channel A Driving Settings [Press Enter]
Driving Strength Profile.................: Auto
Data Driving Pull-Up Level.............: Auto
Cmd Driving Pull-Up Level..............: Auto
Ctrl Driving Pull-Up Level...............: Auto
Clk Driving Pull-Up Level................: Auto
Data Driving Pull-Down Level..........: Auto
Cmd Driving Pull-Down Level...........: Auto
Ctrl Driving Pull-Down Level............: Auto
Clk Driving Pull-Down Level.............: Auto
Channel B
Channel B Timings Settings [Press Enter]
Static tRead Value.........................: 10
tRD Phase0 Adjustmen....................: Auto
tRD Phase1 Adjustment...................: Auto
tRD Phase2 Adjustment ..................: Auto
tRD Phase3 Adjustment...................: Auto
Trd2rd(Different Rank)....................: Auto
Twr2wr(Different Rank)...................: Auto
Trd2rd(Different Rank)....................: Auto
Trd2wr(Same/Diff Rank)..................: Auto
Dimm1 Clock Skew Control...............: Auto
Dimm2 Clock Skew Control...............: Auto
DDR2 Write Training........................: Auto
Channel B Driving Settings [Press Enter]
Driving Strength Profile.................: Auto
Data Driving Pull-Up Level..............: Auto
Cmd Driving Pull-Up Level...............: Auto
Ctrl Driving Pull-Up Level................: Auto
Clk Driving Pull-Up Level.................: Auto
Data Driving Pull-Down Level...........: Auto
Cmd Driving Pull-Down Level............: Auto
Ctrl Driving Pull-Down Level............: Auto
Clk Driving Pull-Down Level..............: Auto
Motherboard Voltage Control:
Loadline Calibration.………................ Disabled
CPU Vcore….……….........................: 1.475 = 1.44 Idle und 1.360V load...
CPU Termination…..... 1.200V*.......: 1.44
CPU PLL…………………....1.500V*.......: 1.69
CPU Referen.…………....0.755V*.......: Auto
MCH/ICH
MCH Core…………….....1.100V...........: 1,3400 -1,3800
MCH Reference….…….0.800V...........: Auto
MCH/DRAM Ref.…......0.900V...........: AUTO (kann später beim Feintuning des Speichers noch angepaßt werden)
ICH I/O……………….....1.550V............: 1,500
ICH Core…………...……1.100V............: 1,100
DRAM
DRAM Voltage ……....1.800V............: 1,9-2,1 (je nach Speicher)
DRAM Termination .…0.900V............: AUTO (kann später beim Feintuning des Speichers noch angepaßt werden)
Channel A Reference 0.900V............: AUTO (kann später beim Feintuning des Speichers noch angepaßt werden)
Channel B Reference 0.900V............: AUTO (kann später beim Feintuning des Speichers noch angepaßt werden)
[b]{U]Advanced Settings[b]{U]
Limit CPUID Max. to 3.....................: [Disabled]
No-Execute Memory Protect............: [Disabled]
CPU Enhanced Halt (C1E)................: [Disabled]
C2/C2E State Support....................: [Disabled]
x C4/C4E State Support..................: [Disabled]
CPU Thermal Monitor 2(TM2) ...........: [Enabled]
CPU EIST Function.........................: [Disabled]
Virtualization Technology................: [Disabled]
Zuletzt bearbeitet:
G
Gelöschter Nutzer
Guest
Gelöschter Beitrag
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
Dieser Beitrag wurde auf Wunsch des Nutzers gelöscht.
Zuletzt bearbeitet:
seppelchen
Foto-Master of 03/11
Zumal (zuminest auf meinem Board) die PLL mit 0,06V übervoltet...
- Status
Ähnliche Themen
[Sammelthread]
Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread
