[Sammelthread] Intel DDR5 RAM OC Thread

[eXce]

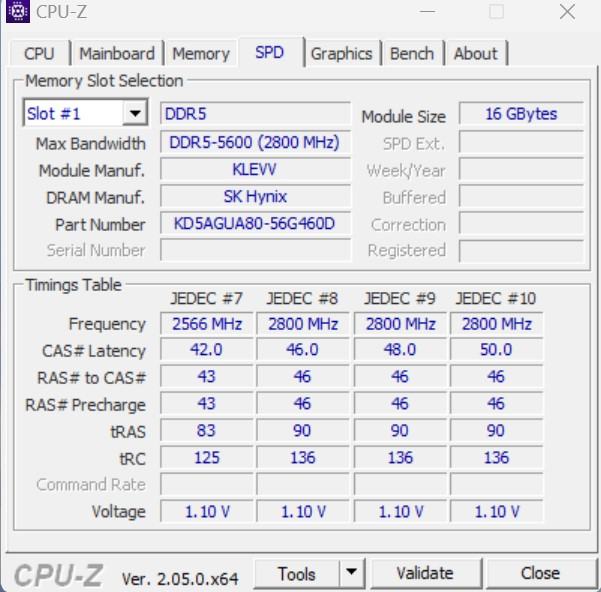

Komisch, bei den KLEVV wird nicht alles ausgelesen. Week/Year hätte mich mal interessiert....

Anhang anzeigen 887397

Beitrag automatisch zusammengeführt: 16.05.2023

Bin mit dem BETA 1101 unterwegs, da gibt es kein hang post code 18 issue😉.

Muss ich bei mir auch mal gucken..

Beitrag automatisch zusammengeführt: 16.05.2023

Nein, hat sich aber erledigt - danke. Im nächsten Durchlauf memtest kamen dann bei VDD/VDDQ 1.435/1.405 mit Hi volt. RAM Mode disabled auch Fehler...

Sehr Schade - aber entweder sind es die Timings oder die Spannungen - auch das KLEVV Kit kommt somit nicht an meinen Hynix 84N vorbei.... - das scheint ein echter Ausnahme - RAM zu sein.

Nur sooooooo ärgerlich, dass die voltage locked sind. Aber mit Luftkühlung sind VDD/VDDQ 1.425v/1.395v @8000 einfach ideal... - und das mit den sehr guten Timings (siehe Anhang).

Mal sehen, ob ich demnächst noch Bock habe, die KLEVV weiter zu testen, sind jetzt erstmal wieder rausgeflogen.

Anhang anzeigen 887437

Meinte eigentlich X909..😅
Aber trotzdem interessant.. Ja deine 84N sind schon gut, musst halt mal n Lötkurs mitmachen und den PMIC umlöten..😅



[Frank3764]

Ja deine 84N sind schon gut, musst halt mal n Lötkurs mitmachen und den PMIC umlöten..😅

Du hast es auf den Punkt gebracht - genau den Gedanken hatte ich auch schon sehr oft....

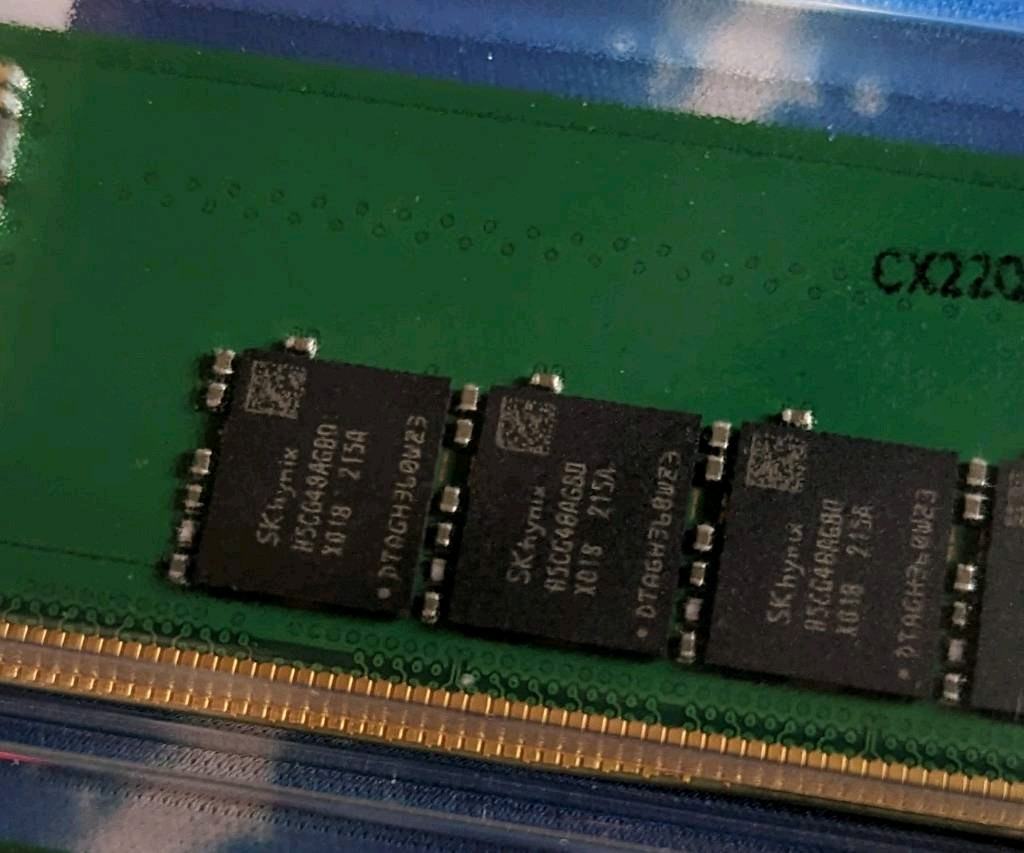

Die magische Batch ist übrigens 215A

Beitrag automatisch zusammengeführt: 16.05.2023

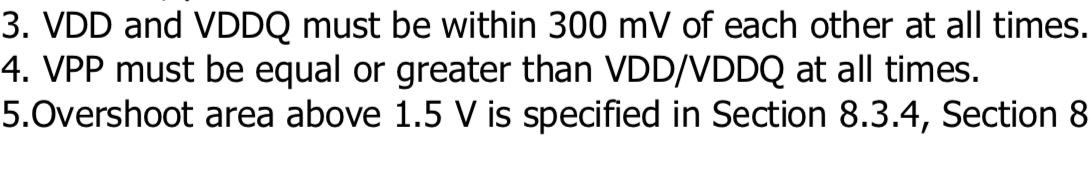

300mV

Anhang anzeigen 887327

Danke für die Info - hab jetzt VDD/VDDQ 1.425v/1.395v - läuft tatsächlich gefühlt etwas besser.



[xST4R]

Du hast es auf den Punkt gebracht - genau den Gedanken hatte ich auch schon sehr oft....

frag doch mal bei krisfix an ob die sowas umlöten können und was sowas kostet



[IronAge]

Das kostet den max. 20-30 Minuten Zeit bei zwei Modulen.



[xST4R]

oder man könnte auch mal @ubi fragen - vielleicht macht er sowas auch (dürfte für den cpu pin gott ja eine leichtigkeit sein) paar chips (PMIC) umzulöten.



[Frank3764]

Keine schlechte Idee - aber die Hardware-Welt ist leider sehr schnelllebig. Wäre jetzt mit Aufwand + Kosten verbunden und in 6 Monaten ist vermutlich 8200 - 8400 mit 1.4v Standard und es kommt wieder neuer RAM an den Markt.... . Dann macht der IMC von meinem 13600k auch bei 8533 dicht und der Raptor Lake refresh steht vor der Tür. Weiterhin sind meine Module nicht unter Wasser, von daher scheiden hohe Spannungen sowieso aus. Wegen 200 MHz mehr lohnt sich der Aufwand wohl nicht.



[xST4R]

Keine schlechte Idee - aber die Hardware-Welt ist leider sehr schnelllebig. Wäre jetzt mit Aufwand + Kosten verbunden und in 6 Monaten ist vermutlich 8200 - 8400 mit 1.4v Standard und es kommt wieder neuer RAM an den Markt.... . Dann macht der IMC von meinem 13600k auch bei 8533 dicht und der Raptor Lake refresh steht vor der Tür. Weiterhin sind meine Module nicht unter Wasser, von daher scheiden hohe Spannungen sowieso aus. Wegen 200 MHz mehr lohnt sich der Aufwand wohl nicht.

aber wenn das dir jemand "günstig" machen würden , bsp. 50-100euro - wär das doch vollkommen fine , und du hättest für den moment mehr spaß
du könntest dir damit halt den perfekten stick bauen lassen



[Frank3764]

aber wenn das dir jemand "günstig" machen würden , bsp. 50-100euro - wär das doch vollkommen fine , und du hättest für den moment mehr spaß
du könntest dir damit halt den perfekten stick bauen lassen

Das stimmt natürlich......😉

Beitrag automatisch zusammengeführt: 17.05.2023

Preissenkung - echter Schnapper für den Kurs😉:

Patriot Viper XTREME 5 RGB DIMM Kit 32GB, DDR5-8000 ab € 247,98 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für Patriot Viper XTREME 5 RGB DIMM Kit 32GB, DDR5-8000 ✔ Produktinfo ⇒ Typ: DDR5 DIMM 288-Pin, on-die ECC • Takt: 8000MHz • Module: 2x 16GB • JEDEC: PC5-64000U… ✔ Speicher ✔ Testberichte ✔ Günstig kaufen

geizhals.de



[IronAge]

paar chips (PMIC) umzulöten.

Ohne Heissluft "Löteisen" wird das mit dem Reflowen von SMD Parts schwierig.



[Tech-Dino]

Grummel... jetzt habe ich die 7800er von Alternate für € 255,-

Na ja, die 48 GB Kits scheinen auch recht ordentlich zu gehen,
mein was mit 8.600MHz gesehen zu haben bei YT.

Benötige jetzt erst mal ein neues z790 Board.



[eXce]

Die magische Batch ist übrigens 215A

Oder die 0303A..😅
Wenn ich mal ne gescheite CPU zum testen hätten..



[snakeeyes]

Verlasse das Haus trotzdem aber nur mit zwei selektierten Z790 Apex im Rucksack

Wonach hast du selektiert?



[Infin1tum]

Bananenquotient



[Iceman021]

Oder die 0303A..😅
Wenn ich mal ne gescheite CPU zum testen hätten..

Wo ihr gerade von den Herstellungswochen/ Nummerncodes sprecht. Weiß jemand zufällig wofür das "A" am Ende steht? Bzw. ein "V" anstatt "A", z. B. 302V?



[TomCom205]

Wonach hast du selektiert?

Vermute mal 2023er Boards mit wenig bending ;-)



[snakeeyes]

Gut das ich mit nem random board das aussieht wie ne banane die taipei Quali gepackt habe 🤣. Vielleicht muss man die extra runden nehmen, die wege sind kürzer lol



[eXce]

Gut das ich mit nem random board das aussieht wie ne banane die taipei Quali gepackt habe 🤣. Vielleicht muss man die extra runden nehmen, die wege sind kürzer lol

Möglich ist immer erstmal alles..😅

Ist da drüben Hardware günstiger, kannst uns doch was schönes mitbringen..?!^^



[snakeeyes]

Ganz ehrlich, ka. Aber denke schon.
Da hätte ich dann einen zweiten Koffer mitnehmen müssen. Die Pötte wiegen soviel, das ich jetzt schon an den 23kg kratze und ich nehm noch den pott von safedisk mit. Den er selber entworfen hat.



[robonz]

Nein, hat sich aber erledigt - danke. Im nächsten Durchlauf memtest kamen dann bei VDD/VDDQ 1.435/1.405 mit Hi volt. RAM Mode disabled auch Fehler...

Sehr Schade - aber entweder sind es die Timings oder die Spannungen - auch das KLEVV Kit kommt somit nicht an meinen Hynix 84N vorbei.... - das scheint ein echter Ausnahme - RAM zu sein.

Beim High Voltage Mode nutzt man mit den KLEVVs bzw. mit Renesas-PMICs am besten nicht die V-Spanne bis 1.435V, weil das stark undervoltet. Das kommt bei 1.43/1.4V VDD/Q im High-V Mode raus.

Der RAM ist gut, aber keine Ausnahme. Habe mit dem 9901 BIOS irgendwie Probleme, VDDQ unter 1.32V für Richtek einzustellen, aber ist jetzt fürs Beispiel egal. Ganz schnell auf dem Bench-Stand - CPU nur mit AIO, ~1.1V unter Last; RAM nur 120er Lüfter, 8000 36-45-45-57*

High Voltage Mode - Disabled, custom RTTs ChA/ChB:

081N 5600 - 1.410/1.305V (1.320)

Klevv 5600 - 1.395/1.320V

HOF Pro 8000 - 1.380/1.320V

*Bin immer noch der Meinung, dass RAS unter RCD+RTP nichts bringt. Außer ab und zu Mismatches.

36-45-45-34

36-45-45-57



[Frank3764]

Beim High Voltage Mode nutzt man mit den KLEVVs bzw. mit Renesas-PMICs am besten nicht die V-Spanne bis 1.435V, weil das stark undervoltet. Das kommt bei 1.43/1.4V VDD/Q im High-V Mode raus.

Anhang anzeigen 887823

Der RAM ist gut, aber keine Ausnahme. Habe mit dem 9901 BIOS irgendwie Probleme, VDDQ unter 1.32V für Richtek einzustellen, aber ist jetzt fürs Beispiel egal. Ganz schnell auf dem Bench-Stand - CPU nur mit AIO, ~1.1V unter Last; RAM nur 120er Lüfter, 8000 36-45-45-57*

High Voltage Mode - Disabled, custom RTTs ChA/ChB:

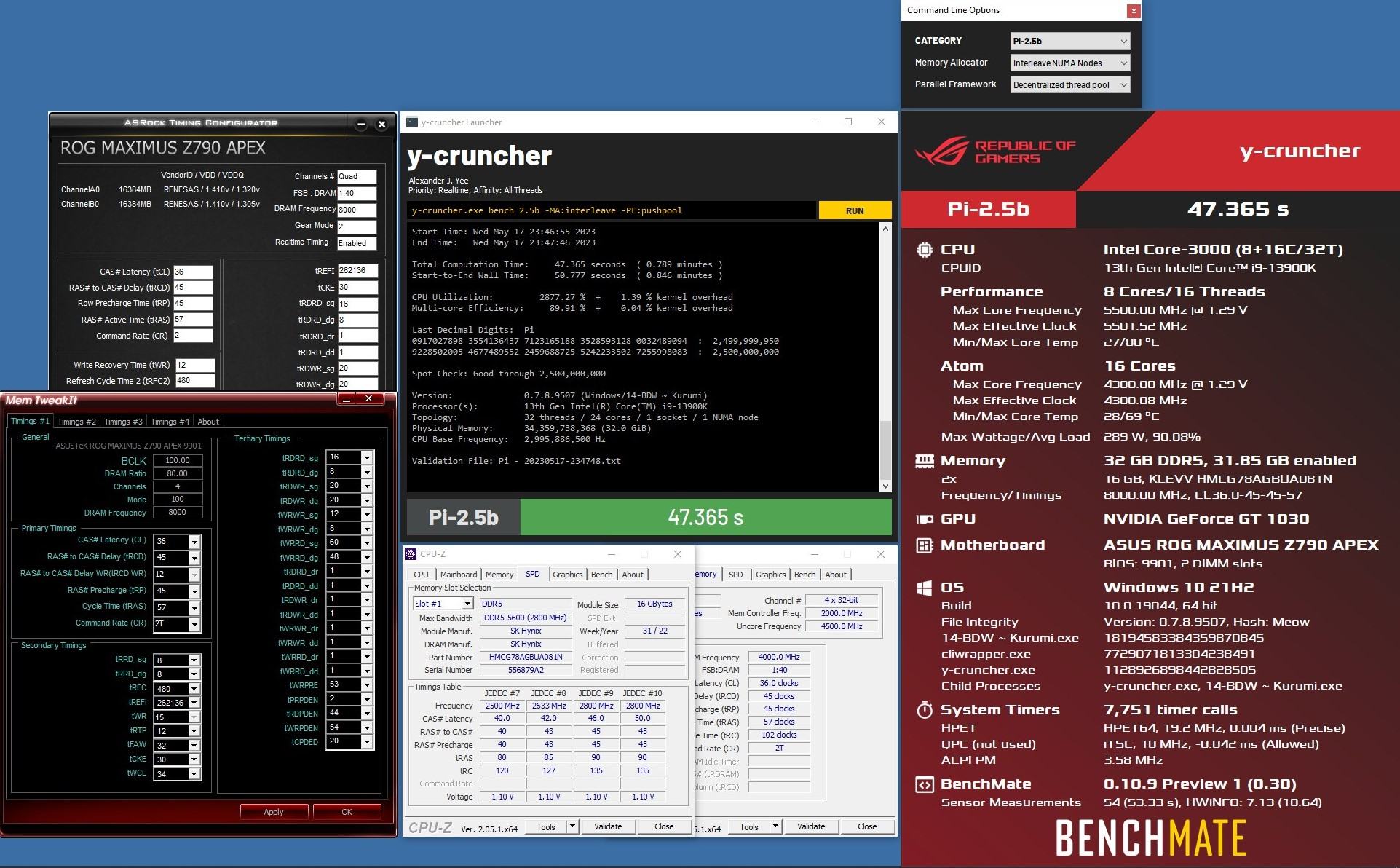

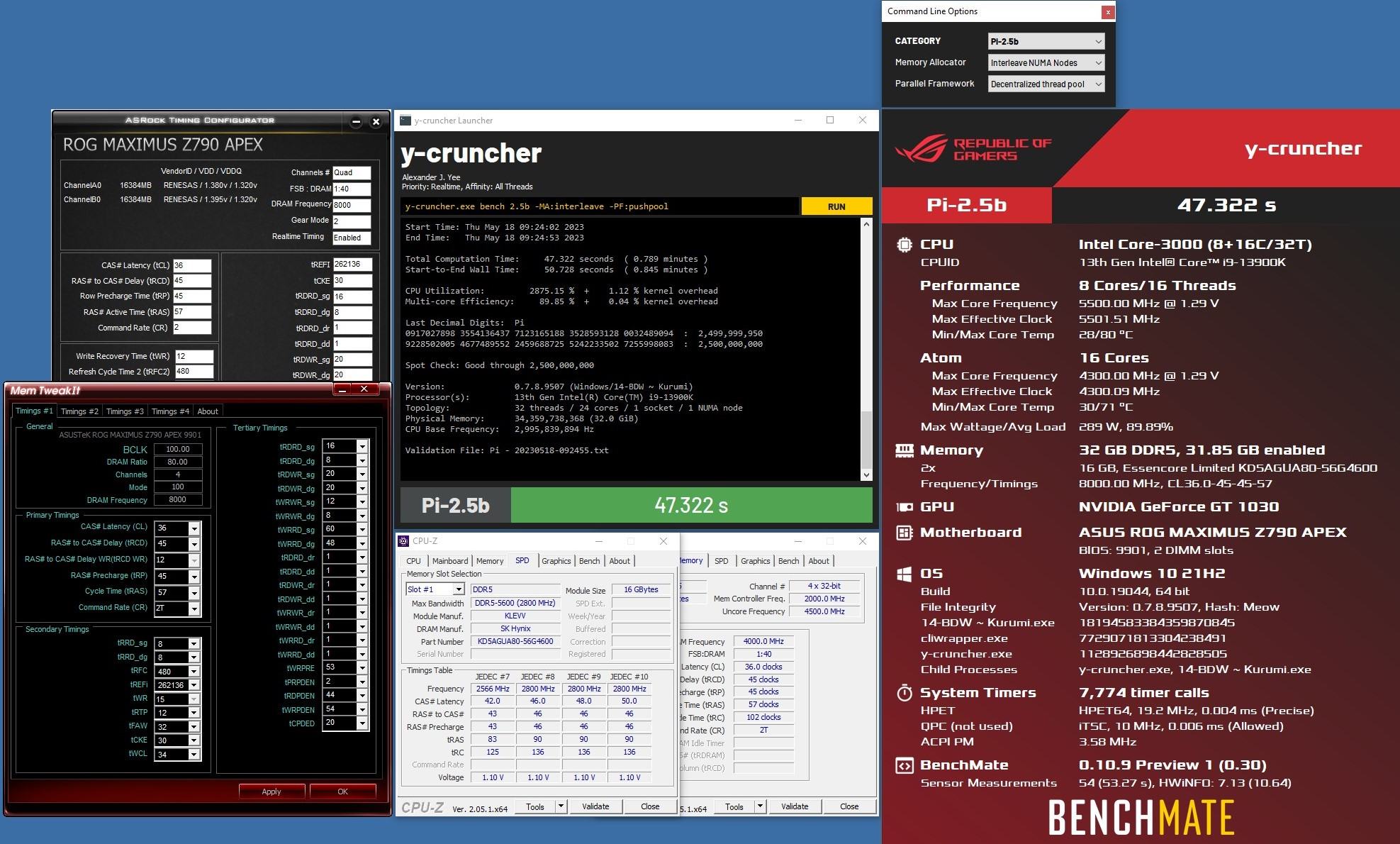

081N 5600 - 1.410/1.305V (1.320)

Anhang anzeigen 887824

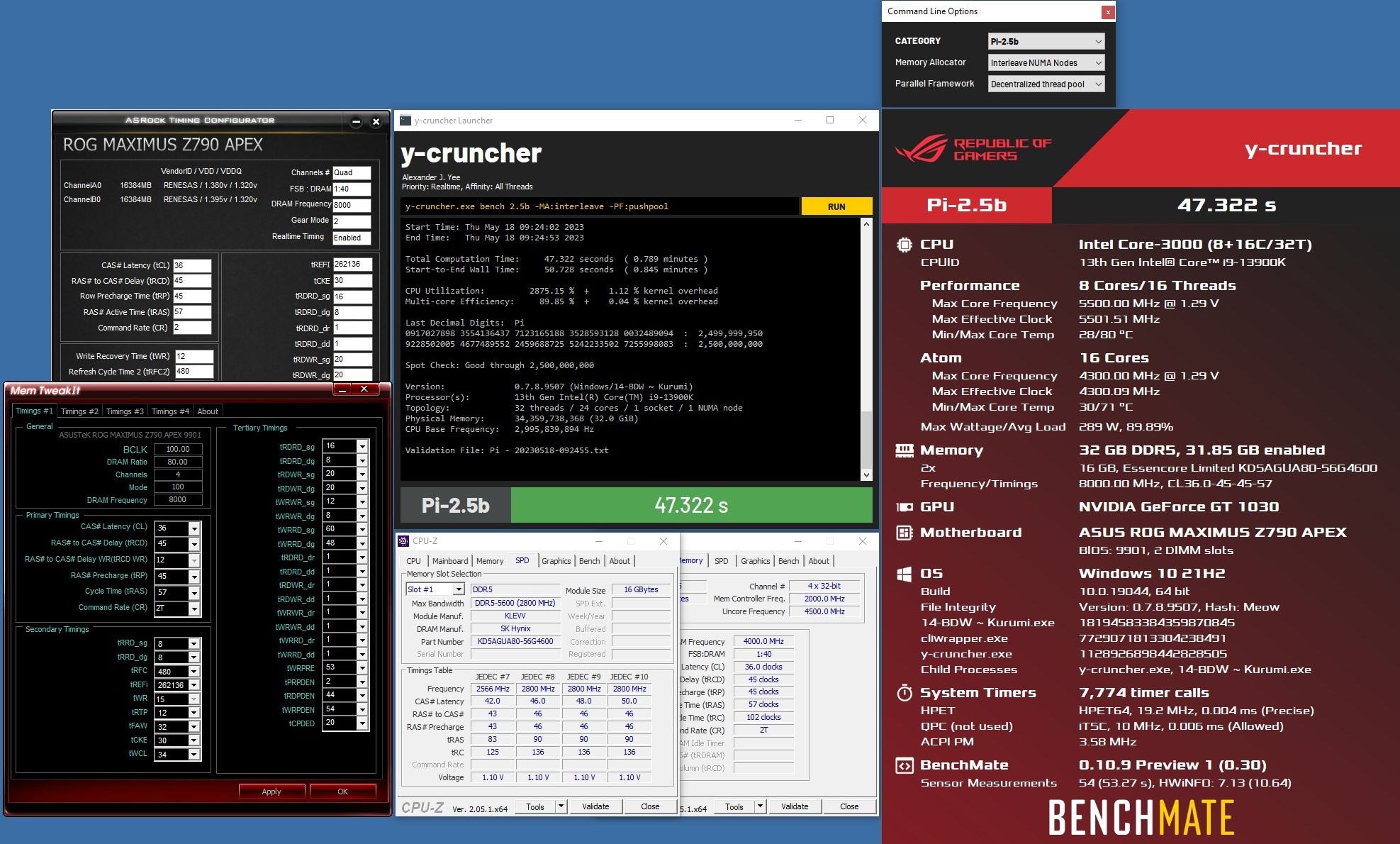

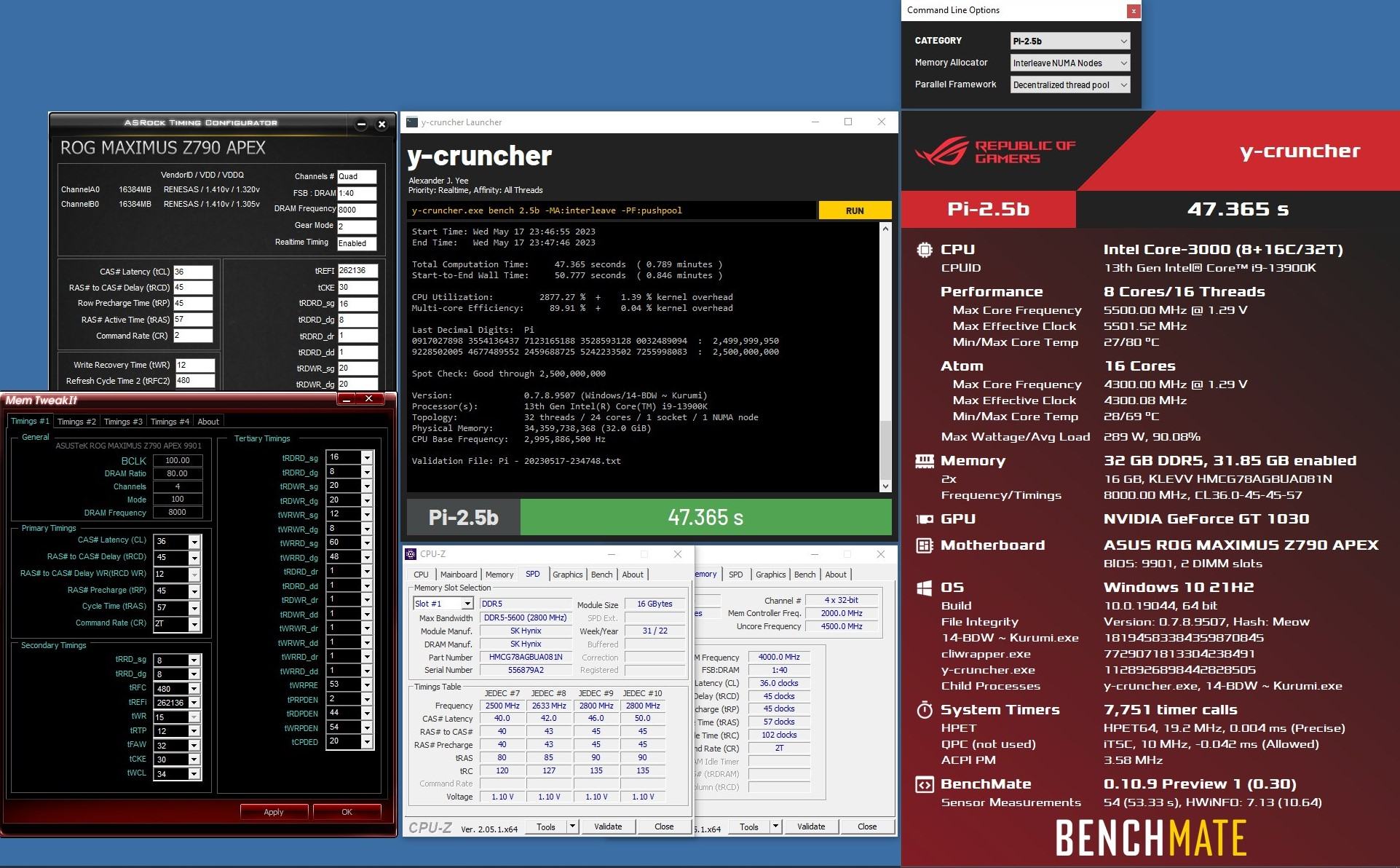

Klevv 5600 - 1.395/1.320V

Anhang anzeigen 887826

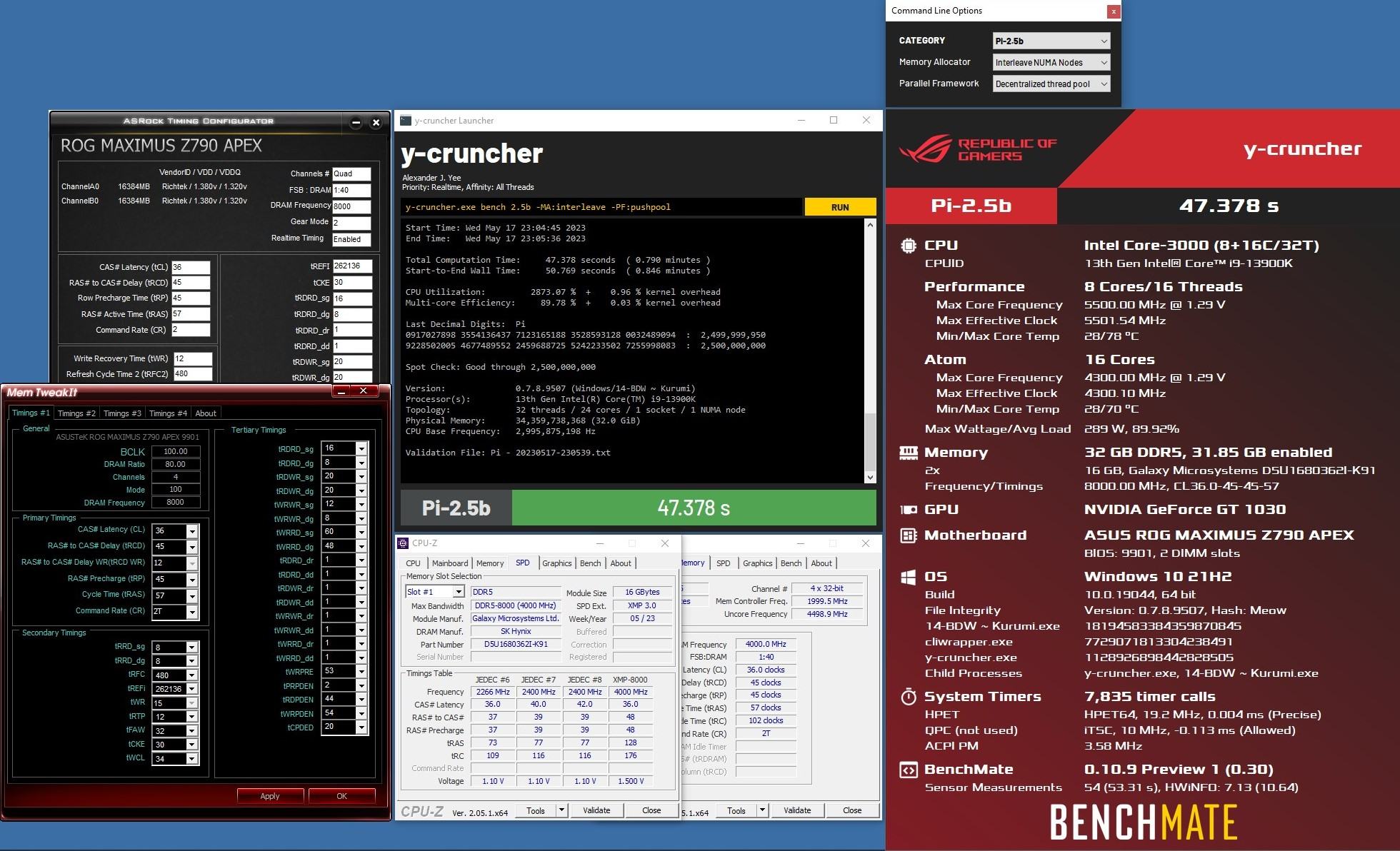

HOF Pro 8000 - 1.380/1.320V

Anhang anzeigen 887825

*Bin immer noch der Meinung, dass RAS unter RCD+RTP nichts bringt. Außer ab und zu Mismatches.

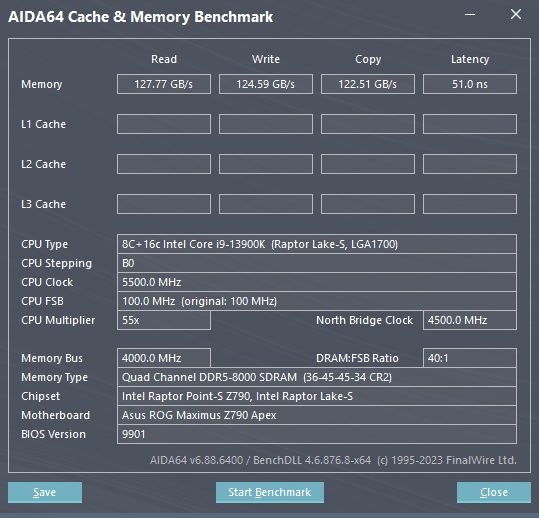

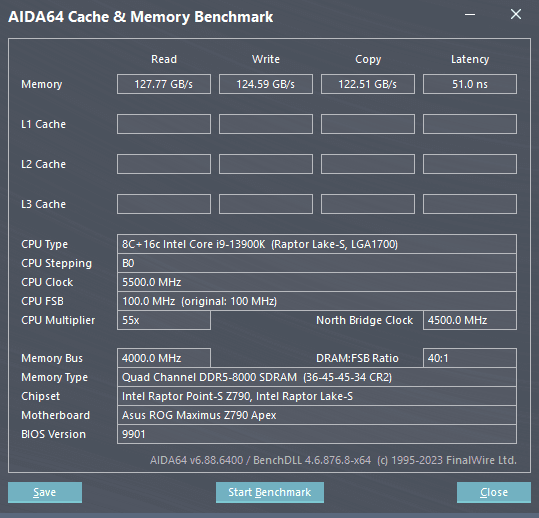

36-45-45-34

Anhang anzeigen 887827

36-45-45-57

Anhang anzeigen 887828

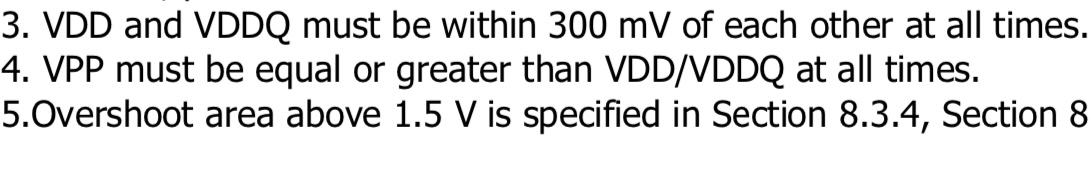

Sollte VDD/VDDQ nicht innerhalb von 300mv zueinander sein und sollte WRPDEN nicht gleich oder -1 zu WRPRE sein?

Oder liege ich da falsch?



[robonz]

Sollte VDD/VDDQ nicht innerhalb von 300mv zueinander sein und sollte WRPDEN nicht gleich oder -1 zu WRPRE sein?

Oder liege ich da falsch?

Ja, sind die. 300mV = 0.300V

Für Asus: WRPRE = WRPDEN od. WRPRE = WRPDEN-1



[Frank3764]

Ja, sind die. 300mV = 0.300V

Für Asus: WRPRE = WRPDEN od. WRPRE = WRPDEN-1

Danke, jetzt hab ich's verstanden, bei der Spannung hab ich die Einheit falsch umgerechnet und mit den Timings hatte ich es verkehrt herum verstanden. Muss ich noch ändern...



[Frank3764]

ROG MAXIMUS / STRIX Z790 Series Beta Bios 1102

1) Improve system performance
2) Code 18 hang issue fix

Even if use the beta bios, there is no problem with the warranty.
In the meantime, there has not been a single case where the warranty has been denied because of using the beta bios, so can use it with confidence


ROG MAXIMUS Z790 HERO Beta Bios 1102

ROG-MAXIMUS-Z790-HERO-ASUS-1102.7z​

drive.google.com

ROG MAXIMUS Z790 APEX Beta Bios 1102

ROG-MAXIMUS-Z790-APEX-ASUS-1102.7z​

drive.google.com

ROG MAXIMUS Z790 EXTREME Beta Bios 1102

ROG-MAXIMUS-Z790-EXTREME-ASUS-1102.7z​

drive.google.com


ROG STRIX Z790-A GAMING WIFI Beta Bios 1102

ROG-STRIX-Z790-A-GAMING-WIFI-ASUS-1102.7z​

drive.google.com

ROG STRIX Z790-A GAMING WIFI D4 Beta Bios 1102

ROG-STRIX-Z790-A-GAMING-WIFI-D4-ASUS-1102.7z​

drive.google.com

ROG STRIX Z790-E GAMING WIFI Beta Bios 1102

ROG-STRIX-Z790-E-GAMING-WIFI-ASUS-1102.7z​

drive.google.com

ROG STRIX Z790-F GAMING WIFI Beta Bios 1102

ROG-STRIX-Z790-F-GAMING-WIFI-ASUS-1102.7z​

drive.google.com

ROG STRIX Z790-H GAMING WIFI Beta Bios 1102

ROG-STRIX-Z790-H-GAMING-WIFI-ASUS-1102.7z​

drive.google.com

ROG STRIX Z790-I GAMING WIFI Beta Bios 1102

ROG-STRIX-Z790-I-GAMING-WIFI-ASUS-1102.7z​

drive.google.com

Beitrag automatisch zusammengeführt: 18.05.2023

Konnte das fürs Apex allerdings nicht flashen - "File is not an UEFI BIOS". Scheint was fehlerhaft zu sein.....



[eXce]

Never Change a Running System..^^
Aber mal für mich, wie switche ich eigentlich um auf das 2. Bios beim APEX..?!



[Infin1tum]

knopf auf dem board drücken



[eXce]

Nicht Sprachgesteuert..?!😉 „Hey Apex - ….“



[Frank3764]

Beim High Voltage Mode nutzt man mit den KLEVVs bzw. mit Renesas-PMICs am besten nicht die V-Spanne bis 1.435V, weil das stark undervoltet. Das kommt bei 1.43/1.4V VDD/Q im High-V Mode raus.

Anhang anzeigen 887823

Der RAM ist gut, aber keine Ausnahme. Habe mit dem 9901 BIOS irgendwie Probleme, VDDQ unter 1.32V für Richtek einzustellen, aber ist jetzt fürs Beispiel egal. Ganz schnell auf dem Bench-Stand - CPU nur mit AIO, ~1.1V unter Last; RAM nur 120er Lüfter, 8000 36-45-45-57*

High Voltage Mode - Disabled, custom RTTs ChA/ChB:

081N 5600 - 1.410/1.305V (1.320)

Anhang anzeigen 887824

Klevv 5600 - 1.395/1.320V

Anhang anzeigen 887826

HOF Pro 8000 - 1.380/1.320V

Anhang anzeigen 887825

*Bin immer noch der Meinung, dass RAS unter RCD+RTP nichts bringt. Außer ab und zu Mismatches.

36-45-45-34

Anhang anzeigen 887827

36-45-45-57

Anhang anzeigen 887828

Seht interessant - bei allen RAM Kits die gleichen Timings, nur etwas andere Spannungen.

Deine Timings laufen bei mir gar nicht - könnte mit dem IMC zusammenhängen, ich hab ja einen 13600k.

EDIT: Sehe gerade, du nutzt kein Apex?



[xST4R]

EDIT: Sehe gerade, du nutzt kein Apex?

da steht doch apex



[robonz]

Seht interessant - bei allen RAM Kits die gleichen Timings, nur etwas andere Spannungen.

Deine Timings laufen bei mir gar nicht - könnte mit dem IMC zusammenhängen, ich hab ja einen 13600k.

EDIT: Sehe gerade, du nutzt kein Apex?

Habe die Timings einmal eingestellt und nur den RAM ausgewechselt, danach geschaut was die min. Spannung ist, bei der einige 2.5b Runs nacheinander durchlaufen. War ja nur ein Schnelltest.

Was läuft von den Timings nicht? Kannst du mal Screenshots ausm BIOS zeigen?

Es ist ein Apex, aber ich nutze lieber das 790 KP.



[Frank3764]

da steht doch apex

Stimmt - nicht gesehen, nur ins "System" geschaut.

Beitrag automatisch zusammengeführt: 19.05.2023

Habe die Timings einmal eingestellt und nur den RAM ausgewechselt, danach geschaut die min. Spannung bei der einige 2.5b Runs nacheinander durchlaufen. War ja nur ein Schnelltest.

Was läuft von den Timings nicht? Kannst du mal Screenshots ausm BIOS zeigen?

Es ist ein Apex, aber ich nutze lieber das 790 KP.

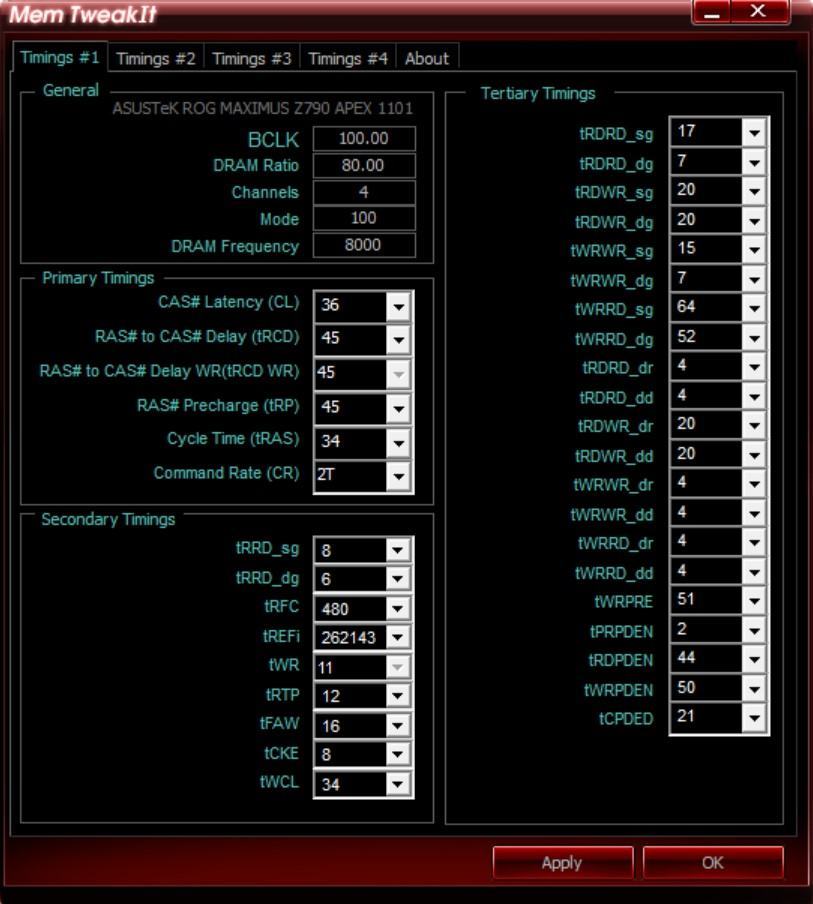

Fehler in memtest - meine Einstellungen findest du im Anhang.
