Intel LGA1700 Mainboard Laberthread

Prozessoren (Preisvergleich)

12th Gen Core: Alder Lake-S
inte_praesentationsfolion_alder_lake-10.jpg inte_praesentationsfolion_alder_lake-09.jpg inte_praesentationsfolion_alder_lake-06.jpg
inte_praesentationsfolion_alder_lake-03.jpg Intel-Alder-Lake-PCIEe.png Intel-Alder-Lake-Memory.png

Launch Date: 4. November 2021

Intel ARK:
ark.intel.com

Products formerly Alder Lake

Products formerly Alder Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
https://en.wikichip.org/wiki/intel/microarchitectures/alder_lake

13th Gen Core: Raptor Lake-S

Intel ARK:
ark.intel.com

Products formerly Raptor Lake

Products formerly Raptor Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
en.wikichip.org

Raptor Lake - Microarchitectures - Intel - WikiChip

Raptor Lake (RPL) is Intel's successor to Alder Lake, an enhanced Intel 7-process based microarchitecture for mainstream workstations, desktops, and mobile devices. The microarchitecture was developed by Intel's R&D center (IDC) in Haifa, Israel.
en.wikichip.org en.wikichip.org
www.hardwareluxx.de

[Sammelthread] - OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

Was gehört hier rein: Nur Themen über Alder Lake-S CPUs und bzgl. Overclocking dieser Diskussionen/Gespräche rund um das Thema OC, wie z.B. welcher RAM sehr übertaktungsfreudig ist, welches Board die besten Ergebnisse e erreicht, Verbrauchswerte von übertaktete Systeme, Kühlung, das richtige...
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

[Sammelthread] - Raptor Lake OC Ergebnisse

Sammelthread fuer OC Ergebnissen von Raptor Lake CPUs der Modelle 13900K(F,S), 13700K(F), 13600K(F) Werde hier in Zukunft die Top-5 jedes CPU's im Thread listen und updaten. Link zum Google Sheet Top-5 13900K/F/S User P-Core Mhz E-Core Mhz Vcore (Bios) Cooling Motherboard @maltew 5900...
www.hardwareluxx.de www.hardwareluxx.de

Sockel & CPU-Kühlung
Intel LGA1700 vs LGA1200.jpg

Technische Details aus dem Intel Datenblatt (Quelle: THG)

IHS to MB Height (Z-Stack, validated range)6.529 – 7,532 mm
Thermal Solution Hole Pattern78 x 78 mm
Socket Seating Plane Height2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS25.4 mm
Static Total Compressive Minimum534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum1068 N (240 lbf)
Socket Loading80-240 lbf
Dynamic Compressive Maximum489.5 N (110 lbf)
Maximum Thermal Solution Mass950 gram

Durch den geänderten Lochabstand von 78mm werden Kühler benötigt, welche explizit kompatibel mit LGA1700 sind.

1) Luftkühler:

Luftkühlung CPU-Kühler mit Sockel: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Luftkühlung CPU-Kühler mit Sockel: 1700
geizhals.de geizhals.de
2) Wasserkühlungen (AIO):

Wasserkühlung Komplettsets mit CPU: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Wasserkühlung Komplettsets mit CPU: 1700
geizhals.de geizhals.de

Diverse Hersteller haben auch bereits Umrüst-Kits angekündigt:

Kühllösungen für Intel Alder Lake (LGA1700) im Überblick (Update) - Hardwareluxx

Wir stellen kompatible Kühllösungen für Intel Alder Lake (LGA1700) im Überblick vor.
www.hardwareluxx.de www.hardwareluxx.de

Chipsätze

Mainboards (Preisvergleich)

ASRock (600 Series Upgrade Micropage | Preisvergleich )

ASUS (600 Series Micropage | 700 Series Micropage | Cash-Back | Preisvergleich | ASUS ROG OC Guide )
www.hardwareluxx.de

[Sammelthread] - ASUS ROG Maximus Z690 Hero (LGA1700)

[Sammelthread] ASUS ROG Maximus Z690 Hero (LGA1700) Produktseite | Support Downloads | Handbuch (PDF) | Preisvergleich Spezifikationen BIOS Offizielle Releases 2204 (2022/12/09) 2103 (2022/10/19) 2004 (2022/09/16 - Improve system performance, Update ME version to 16.1.25.1885v2) 1720...
www.hardwareluxx.de www.hardwareluxx.de
Spezifikationen aller Modelle im Überblick:

Biostar (Press Release & Product Links | Preisvergleich)

EVGA (Z690 Micropage | Z790 Micropage | Preisvergleich)

EVGA Z690-dark.jpg EVGA Z690-classified.jpg EVGA Z790 DARK 121-RL-E799-KR_XL_3.jpg EVGA Z790 CLASSIFIED 121-RL-E798-KR_XL_3.jpg

Gigabyte (Z690 Micropage | Z790 Micropage | Preisvergleich)

MSI (600 Series Micropage | 700 Series Micropage | Early Bird Aktion | Preisvergleich)
​

Hardwareluxx Tests, WWW Reviews & Links

www.hardwareluxx.de

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test - Hardwareluxx

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks - Hardwareluxx

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test - Hardwareluxx

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i5-13500 und Core i3-13100F im Test: Einmal

Einmal
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test - Hardwareluxx

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test - Hardwareluxx

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

K wie Mittelklasse: Intel Core i7-12700K im Test - Hardwareluxx

K wie Mittelklasse: Intel Core i7-12700K im Test
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen - Hardwareluxx

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Test: Effizienz von Alder Lake in Spielen im Vergleich - Hardwareluxx

Test: Effizienz von Alder Lake in Spielen im Vergleich.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

ASRock H670 PG Riptide im Test - günstig und gut? - Hardwareluxx

In einem Test haben wir ASRocks H670 PG Riptide angeschaut und es durchgetestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Es muss nicht immer High-End sein: ASUS TUF Gaming B660M-Plus (WiFi) D4 im Test - Hardwareluxx

ASUS' TUF Gaming B660M-Plus (WiFi) D4 haben sich im Test als solide Bretter für günstigere Builds ohne große Ansprüche herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Dank BCLK-OC eine absolute Empfehlung: ASUS ROG Strix B660-G Gaming WiFi im Test - Hardwareluxx

Dank des BCLK-OC-Features ist das ASUS ROG Strix B660-G Gaming WiFi eine sehr interessante Platine. Wir haben sie uns näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mittelklasse-Board mit DDR4: ASUS ROG Strix Z690-A Gaming WiFi D4 im Test - Hardwareluxx

Das ASUS ROG Strix Z690-A Gaming WiFi D4 ist ein guter Unterbau mit DDR4-Unterstützung, das jedoch auch mögliche Einschränkungen mit sich bringt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Abschied von den römischen Zahlen: ASUS ROG Maximus Z690 Hero im Test - Hardwareluxx

Das ASUS ROG Maximus Z690 Hero ist eine gut ausgestattete Platine für Intels Alder-Lake-S-Prozessoren inklusive Thunderbolt 4
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Solider LGA1700-Unterbau mit langem Startatem: Das Gigabyte Z690 AORUS Ultra im Test - Hardwareluxx

Das Gigabyte Z690 AORUS Ultra konnte sich im Test bis auf die zu lange POST-Dauer überzeugen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Viel Ausstattung für Alder-Lake: Gigabyte Z690 AORUS Master im Test - Hardwareluxx

Als erstes LGA1700-Mainboard haben wir Gigabytes Z690 AORUS Master aus der Oberklasse auf Herz und Nieren geprüft.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG B760 TOMAHAWK WIFI im Test: Hochpreisige Mainstream-Platine mit Abstrichen - Hardwareluxx

Wir haben das MSI MAG B760 TOMAHAWK WIFI mit Intels B760-Chipsatz für den Mainstream getestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Inklusive WLAN und Bluetooth: MSI MAG Z690 TOMAHAWK WIFI im Kurztest - Hardwareluxx

Das MSI MAG Z690 TOMAHAWK WIFI ist ein MAG Z690 TORPEDO inklusive WLAN, Bluetooth und bringt für alle vier M.2-Anschlüsse einen Kühler mit.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MPG Z690 CARBON WIFI im Test - Der große Wurf? - Hardwareluxx

Nun haben wir auch das MSI MPG Z690 CARBON WIFI in einem Test untersucht.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MEG Z690 UNIFY im Test: Schwarzes Brett ohne 10-GBit/s-LAN - Hardwareluxx

MSIs MEG Z690 UNIFY hat sich als leistungsstarkes, dunkles Overclocking-Brett für Intels Alder-Lake-S-Prozessoren herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test - Hardwareluxx

Im Test hat sich das MSI MEG Z690 ACE als hochwertige Oberklasse-Platine mit einigen Einschränkungen herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Exot mit solider Ausstattung: Das NZXT N7 Z690 im Test - Hardwareluxx

Auch für Alder-Lake-S bietet NZXT zwei LGA1700-Mainboards an. Das große Modell, N7 Z690, haben wir uns in einem Test näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
1) Skatterbencher
skatterbencher.com

Alder Lake Overclocking: What's New - SkatterBencher

Alder Lake is finally here and just like with every new generation, a new CPU means new overclocking features.
skatterbencher.com skatterbencher.com
2) ASUS ROG

ROG Z690 Overclocking Info[6815].pdf

drive.google.com drive.google.com
3) ASUS ROG Maximus Z690 Hero @ Jagat Review
oc.jagatreview.com

Overclocking Core i9-12900K di ASUS ROG Maximus Z690 HERO (feat. ROG AI OC) • Jagat OC

Overclocking merupakan salah satu hal yang menjadi highlight peluncuran prosesor Intel Core 12th Gen 'Alder Lake', ini terjadi karena prosesor Alder Lake yang
oc.jagatreview.com oc.jagatreview.com
WWW Launch Coverage - Part 1: The CPU Reviews

WWW Launch Coverage - Part 2: The MB Reviews

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Ja klar. Aber im Hinterkopf hätte mich dann immer noch der Gedanke verfolgt, dass da doch irgendwo Mehrverbräuche anliegen könnten, die ich auch durch eine künstliche PL Limitierung nicht in den Griff bekommen hätte. Außerdem ist die 13600K ja auch ein paar Euro teurer als die 13500 und warum mehr Geld für etwas bezahlen, dass man dann nachher eh nicht braucht bzw. drosselt auf Niveau des günstigeren Produktes?!

..war für mich die halt "vernünftigere" Wahl und was das daddeln angeht, da ist eh die Wahl der GPU der primär wichtigere Faktor bei den i5. Selbst wenn dann mal "1 Frame per second" fehlt, legst halt paar MHz mehr auf die Pixelschleuder und alles andere ist dann Schall & Rauch. So lasse ich jetzt eine 13500 ohne jegliche PL Spielerei (PL1/2 unlimited, TAU damit ausgehebelt) das saufen was die haben möchte und das ist halt nicht viel. (y)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich bin sehr zufrieden mit dem kleinen 13600KF und er ist locker mit einem Luftkühler in jeglicher Situation leise zu kühlen ( ohne Leistungsverluste aber mit Anpassungen) 😁

Hätte auch nicht gedacht, dass ich mal mit einem MSI Mainboard zufrieden bin. Die sind in den letzten Jahren besser geworden. Nach 10 Jahren + ASUS Premium Boards, vermisse ich diese momentan kein Stück.

Gut, ich brauche auch kein 13900k zum zocken.

Spieluhr schrieb:
Da frage ich mich gerade, warum hast du dir überhaupt eine 13600Kf gekauft und wäre da nicht eine 13500 die bessere Wahl gewesen?! :unsure:
Zum Vergrößern anklicken....
Der 13600kf war billiger, sonst wäre es ein 13500 geworden.
Amazon warehouse Deal und wohl falsch rabattiert.

Ich hab ein peerless Assassin 120 se drauf und das Teil dreht unter Last im ersten Moment immer voll hoch und das nervt...
Hab's mir der Lüfterkurve etwas reduziert aber die Spitzen nerven immer noch.

drakrochma schrieb:
Der 13600kf war billiger, sonst wäre es ein 13500 geworden.
Amazon warehouse Deal und wohl falsch rabattiert.
Zum Vergrößern anklicken....
Da schaut es dann natürlich wirklich anders aus. (y)

ps: Ich hatte (und habe ausgebaut) auch den Peerless Assassin (in weiß) mit u.a. auch der 13600K betrieben. Die beiliegenden Thermalright Lüfter sind nun nicht das gelbe vom Ei und geräuschseitig keine Leisetreter.
Vieleicht würde es schon helfen, wenn du einfach mal die Lüfter gegen leisere tauschen würdest. Ich bin, aus jahrelanger Erfahrung, persönlich mit den DeepCool Lüftern immer sehr zufrieden gewesen.

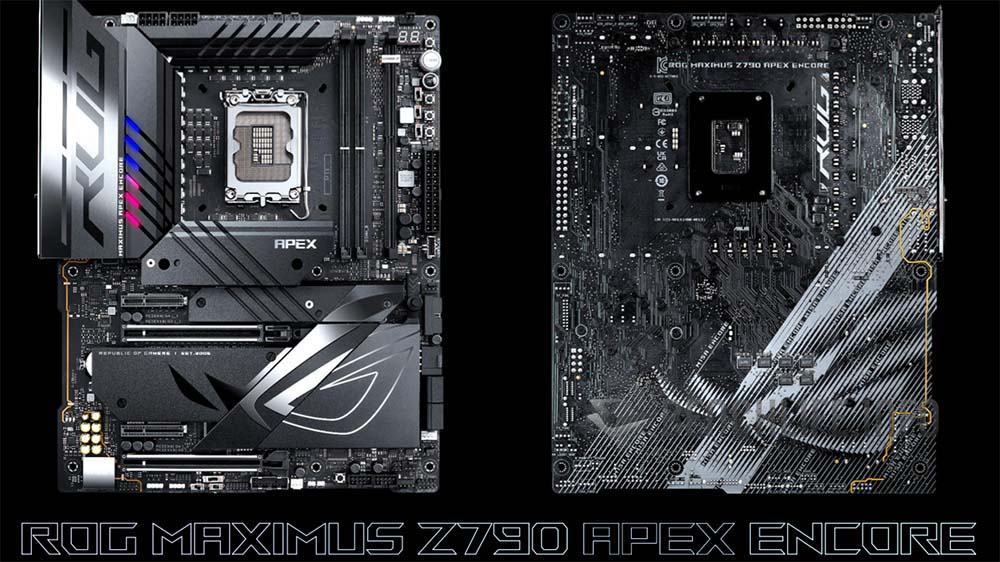

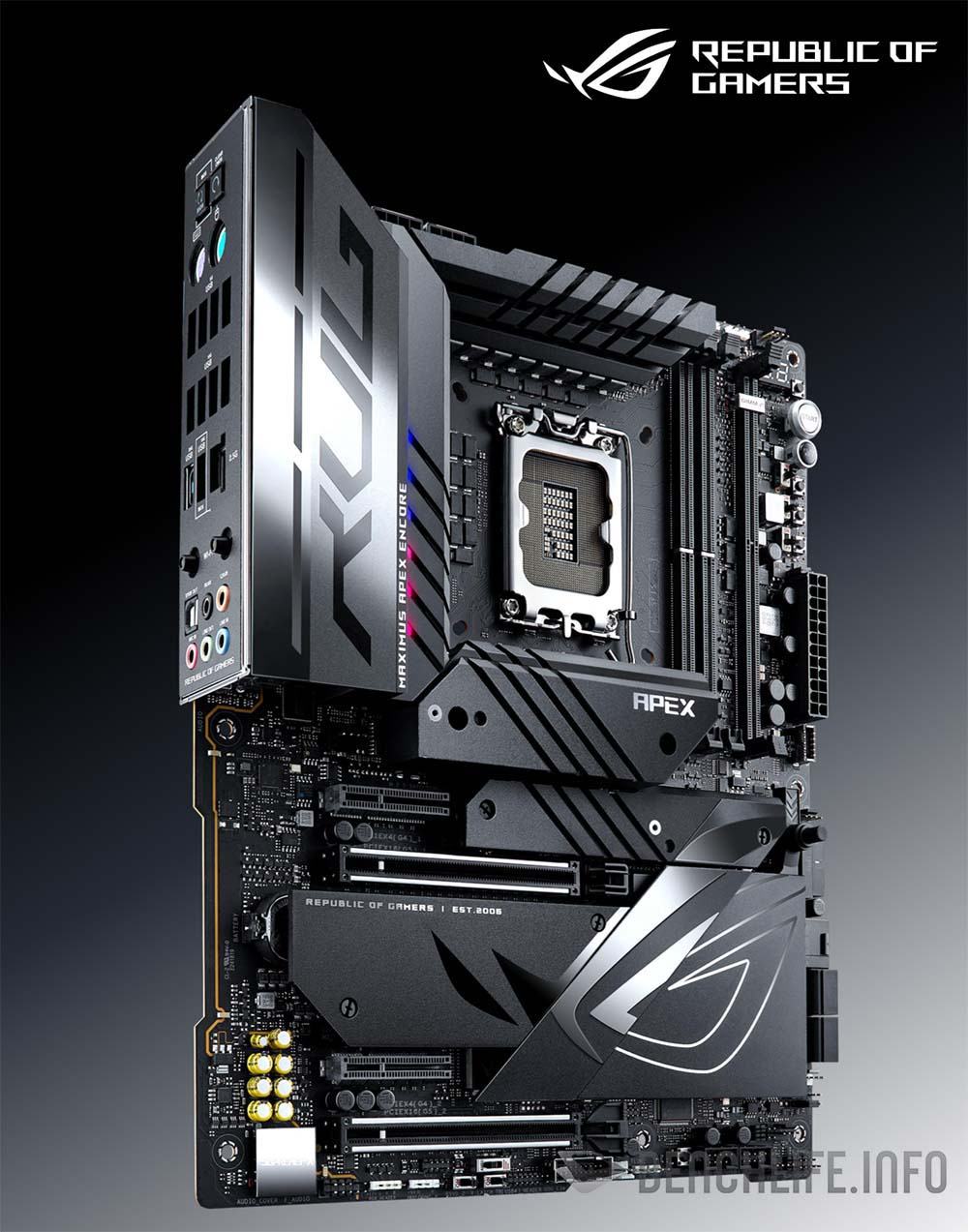

Back 2 Black … schon gekauft 😂😂

Ich hoffe man kann es rechtzeitig vorbestellen und nicht erst Wochen nach 14900k Release.

Gerade eben mal nachgeschaut, habe damals als Early Adopter 899€ für das Z790 Apex bezahlt, also ist der Preis in Ordnung. Dann hoffen wir mal, es wird bald an die Händler geliefert.

Die Farbe sagt mir zwar etwas mehr zu aber das und die Änderungen bewegen mich garantiert nicht dazu mein "altes" z790 Apex zu wechseln, was auch totaler Quatsch wäre aus meiner Sicht. Eher was für Leute, die jetzt auf ein z790 OC-Highend-Board wechseln wollen.

IronAge schrieb:
@cHio

Hat dann wohl doch ein paar Änderungen am PCB/Layout der Slots beim Apex ENCORE gegeben. :oops:
Zum Vergrößern anklicken....
Aber ob es auch technische Änderungen gab, die über ein anderes VRM Design hinausgehen, kann ich aktuell nicht erkennen.
Dazu dürften aber sicher bald mehr Infos geben.

Hier mal beide nebeneinander.



Was man erkennen kann, grundlegende Änderungen was die PCIE Slots angeht. Dann vermutlich ein zusätzlichen M2 Slot, dafür weniger SATA Anschlüsse.
Die Transistoren um den Sockel sind leicht anders. Auch ein paar Bauteile neben dem DIMM2 haben sich verändert.

Im Endeffekt wird für mich über kaufen oder nicht kaufen entschieden, erreicht das Board wesentlich höheren RAM Takt? Für 200-400Mhz mehr bau ich mein Setup jedenfalls nicht um. Da muss mit 14th Gen und Apex Encore schon 9000Mhz beim Ram stehen, um mich zu überzeugen.

bei dem schwarzen hat mal wohl etwas weniger Probleme mit hohen Backplates, ich könnte mir vorstellen dass das bei dem weißen stellenweise problematisch gewesen sein könnte

perlibu schrieb:
Ihr dürft es ruhig kaufen, dann dürft ihr mir euer altes Apex geben :d
Zum Vergrößern anklicken....

Hab aktuell noch 2 liegen ;-) Alles eine Frage des Geldes … muss mal schauen ob ich Sie demnächst hier anbiete. Das mit dem Marktplatz hat sich ja irgendwie geändert.

Gibt genug Leute die sich einen weißen Build basteln wollen.

Ich glaube das letzte OC Board mit weißem PCB vor dem Z790 Apex war ein Z270 von MSI ?! (zumindest in hiesigen Breiten)

Just another scalp @ ebay. :LOL:

Meins ist schon verkauft. Aber für nen scalper Preis ist das meiner Meinung nach nicht weg gegangen. Ist nen sehr gutes Stück unter neurpreis gewesen.

TomCom205 schrieb:
Hab aktuell noch 2 liegen ;-) Alles eine Frage des Geldes … muss mal schauen ob ich Sie demnächst hier anbiete. Das mit dem Marktplatz hat sich ja irgendwie geändert.
Zum Vergrößern anklicken....
Mir egal ob weiss oder schwarz. Werde jetzt erst mal das Strix E testen. Wenns suckt, dann überlege ich es mir. Sonst behalte ich es. Kannst mir ja schreiben wenn du es verkaufst. Geht mir nur um das Ram OC.

Das ist auch bereits in der Redaktion eingetroffen und wird von uns ebenfalls getestet. ;)

Ich warte auf das Apex. Mein non encore ist gerade in der Packstation gelandet 😝.

Anmelden, um zu antworten.

Ähnliche Themen

HWL News Bot
ASUS ROG Strix Z790-E Gaming WiFi II im Test: Verbesserte Features für hohen Aufpreis
2
Antworten
31
Aufrufe
3K
der_Schmutzige
der_Schmutzige
emissary42
[Sammelthread] Intel LGA1851 Mainboard Laberthread (Z890 / W880 / Q870 / B860 / H810)
36 37 38
Antworten
1K
Aufrufe
50K
TheLastC64User
T
mantiz
[Sammelthread] Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread
13 14 15
Antworten
441
Aufrufe
21K
einfachnurso
E
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
