[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

Intel LGA1700 Mainboard Laberthread

Prozessoren (Preisvergleich)

12th Gen Core: Alder Lake-S
inte_praesentationsfolion_alder_lake-10.jpg inte_praesentationsfolion_alder_lake-09.jpg inte_praesentationsfolion_alder_lake-06.jpg
inte_praesentationsfolion_alder_lake-03.jpg Intel-Alder-Lake-PCIEe.png Intel-Alder-Lake-Memory.png

Launch Date: 4. November 2021

Intel ARK:
ark.intel.com

Products formerly Alder Lake

Products formerly Alder Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
https://en.wikichip.org/wiki/intel/microarchitectures/alder_lake

13th Gen Core: Raptor Lake-S

Intel ARK:
ark.intel.com

Products formerly Raptor Lake

Products formerly Raptor Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
en.wikichip.org

Raptor Lake - Microarchitectures - Intel - WikiChip

Raptor Lake (RPL) is Intel's successor to Alder Lake, an enhanced Intel 7-process based microarchitecture for mainstream workstations, desktops, and mobile devices. The microarchitecture was developed by Intel's R&D center (IDC) in Haifa, Israel.
en.wikichip.org en.wikichip.org
www.hardwareluxx.de

[Sammelthread] - OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

Was gehört hier rein: Nur Themen über Alder Lake-S CPUs und bzgl. Overclocking dieser Diskussionen/Gespräche rund um das Thema OC, wie z.B. welcher RAM sehr übertaktungsfreudig ist, welches Board die besten Ergebnisse e erreicht, Verbrauchswerte von übertaktete Systeme, Kühlung, das richtige...
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

[Sammelthread] - Raptor Lake OC Ergebnisse

Sammelthread fuer OC Ergebnissen von Raptor Lake CPUs der Modelle 13900K(F,S), 13700K(F), 13600K(F) Werde hier in Zukunft die Top-5 jedes CPU's im Thread listen und updaten. Link zum Google Sheet Top-5 13900K/F/S User P-Core Mhz E-Core Mhz Vcore (Bios) Cooling Motherboard @maltew 5900...
www.hardwareluxx.de www.hardwareluxx.de

Sockel & CPU-Kühlung
Intel LGA1700 vs LGA1200.jpg

Technische Details aus dem Intel Datenblatt (Quelle: THG)

IHS to MB Height (Z-Stack, validated range)6.529 – 7,532 mm
Thermal Solution Hole Pattern78 x 78 mm
Socket Seating Plane Height2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS25.4 mm
Static Total Compressive Minimum534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum1068 N (240 lbf)
Socket Loading80-240 lbf
Dynamic Compressive Maximum489.5 N (110 lbf)
Maximum Thermal Solution Mass950 gram

Durch den geänderten Lochabstand von 78mm werden Kühler benötigt, welche explizit kompatibel mit LGA1700 sind.

1) Luftkühler:

Luftkühlung CPU-Kühler mit Sockel: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Luftkühlung CPU-Kühler mit Sockel: 1700
geizhals.de geizhals.de
2) Wasserkühlungen (AIO):

Wasserkühlung Komplettsets mit CPU: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Wasserkühlung Komplettsets mit CPU: 1700
geizhals.de geizhals.de

Diverse Hersteller haben auch bereits Umrüst-Kits angekündigt:

Kühllösungen für Intel Alder Lake (LGA1700) im Überblick (Update) - Hardwareluxx

Wir stellen kompatible Kühllösungen für Intel Alder Lake (LGA1700) im Überblick vor.
www.hardwareluxx.de www.hardwareluxx.de

Chipsätze

Mainboards (Preisvergleich)

ASRock (600 Series Upgrade Micropage | Preisvergleich )

ASUS (600 Series Micropage | 700 Series Micropage | Cash-Back | Preisvergleich | ASUS ROG OC Guide )
www.hardwareluxx.de

[Sammelthread] - ASUS ROG Maximus Z690 Hero (LGA1700)

[Sammelthread] ASUS ROG Maximus Z690 Hero (LGA1700) Produktseite | Support Downloads | Handbuch (PDF) | Preisvergleich Spezifikationen BIOS Offizielle Releases 2204 (2022/12/09) 2103 (2022/10/19) 2004 (2022/09/16 - Improve system performance, Update ME version to 16.1.25.1885v2) 1720...
www.hardwareluxx.de www.hardwareluxx.de
Spezifikationen aller Modelle im Überblick:

Biostar (Press Release & Product Links | Preisvergleich)

EVGA (Z690 Micropage | Z790 Micropage | Preisvergleich)

EVGA Z690-dark.jpg EVGA Z690-classified.jpg EVGA Z790 DARK 121-RL-E799-KR_XL_3.jpg EVGA Z790 CLASSIFIED 121-RL-E798-KR_XL_3.jpg

Gigabyte (Z690 Micropage | Z790 Micropage | Preisvergleich)

MSI (600 Series Micropage | 700 Series Micropage | Early Bird Aktion | Preisvergleich)
​

Hardwareluxx Tests, WWW Reviews & Links

www.hardwareluxx.de

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test - Hardwareluxx

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks - Hardwareluxx

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test - Hardwareluxx

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i5-13500 und Core i3-13100F im Test: Einmal

Einmal
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test - Hardwareluxx

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test - Hardwareluxx

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

K wie Mittelklasse: Intel Core i7-12700K im Test - Hardwareluxx

K wie Mittelklasse: Intel Core i7-12700K im Test
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen - Hardwareluxx

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Test: Effizienz von Alder Lake in Spielen im Vergleich - Hardwareluxx

Test: Effizienz von Alder Lake in Spielen im Vergleich.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

ASRock H670 PG Riptide im Test - günstig und gut? - Hardwareluxx

In einem Test haben wir ASRocks H670 PG Riptide angeschaut und es durchgetestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Es muss nicht immer High-End sein: ASUS TUF Gaming B660M-Plus (WiFi) D4 im Test - Hardwareluxx

ASUS' TUF Gaming B660M-Plus (WiFi) D4 haben sich im Test als solide Bretter für günstigere Builds ohne große Ansprüche herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Dank BCLK-OC eine absolute Empfehlung: ASUS ROG Strix B660-G Gaming WiFi im Test - Hardwareluxx

Dank des BCLK-OC-Features ist das ASUS ROG Strix B660-G Gaming WiFi eine sehr interessante Platine. Wir haben sie uns näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mittelklasse-Board mit DDR4: ASUS ROG Strix Z690-A Gaming WiFi D4 im Test - Hardwareluxx

Das ASUS ROG Strix Z690-A Gaming WiFi D4 ist ein guter Unterbau mit DDR4-Unterstützung, das jedoch auch mögliche Einschränkungen mit sich bringt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Abschied von den römischen Zahlen: ASUS ROG Maximus Z690 Hero im Test - Hardwareluxx

Das ASUS ROG Maximus Z690 Hero ist eine gut ausgestattete Platine für Intels Alder-Lake-S-Prozessoren inklusive Thunderbolt 4
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Solider LGA1700-Unterbau mit langem Startatem: Das Gigabyte Z690 AORUS Ultra im Test - Hardwareluxx

Das Gigabyte Z690 AORUS Ultra konnte sich im Test bis auf die zu lange POST-Dauer überzeugen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Viel Ausstattung für Alder-Lake: Gigabyte Z690 AORUS Master im Test - Hardwareluxx

Als erstes LGA1700-Mainboard haben wir Gigabytes Z690 AORUS Master aus der Oberklasse auf Herz und Nieren geprüft.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG B760 TOMAHAWK WIFI im Test: Hochpreisige Mainstream-Platine mit Abstrichen - Hardwareluxx

Wir haben das MSI MAG B760 TOMAHAWK WIFI mit Intels B760-Chipsatz für den Mainstream getestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Inklusive WLAN und Bluetooth: MSI MAG Z690 TOMAHAWK WIFI im Kurztest - Hardwareluxx

Das MSI MAG Z690 TOMAHAWK WIFI ist ein MAG Z690 TORPEDO inklusive WLAN, Bluetooth und bringt für alle vier M.2-Anschlüsse einen Kühler mit.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MPG Z690 CARBON WIFI im Test - Der große Wurf? - Hardwareluxx

Nun haben wir auch das MSI MPG Z690 CARBON WIFI in einem Test untersucht.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MEG Z690 UNIFY im Test: Schwarzes Brett ohne 10-GBit/s-LAN - Hardwareluxx

MSIs MEG Z690 UNIFY hat sich als leistungsstarkes, dunkles Overclocking-Brett für Intels Alder-Lake-S-Prozessoren herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test - Hardwareluxx

Im Test hat sich das MSI MEG Z690 ACE als hochwertige Oberklasse-Platine mit einigen Einschränkungen herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Exot mit solider Ausstattung: Das NZXT N7 Z690 im Test - Hardwareluxx

Auch für Alder-Lake-S bietet NZXT zwei LGA1700-Mainboards an. Das große Modell, N7 Z690, haben wir uns in einem Test näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
1) Skatterbencher
skatterbencher.com

Alder Lake Overclocking: What's New - SkatterBencher

Alder Lake is finally here and just like with every new generation, a new CPU means new overclocking features.
skatterbencher.com skatterbencher.com
2) ASUS ROG

ROG Z690 Overclocking Info[6815].pdf

drive.google.com drive.google.com
3) ASUS ROG Maximus Z690 Hero @ Jagat Review
oc.jagatreview.com

Overclocking Core i9-12900K di ASUS ROG Maximus Z690 HERO (feat. ROG AI OC) • Jagat OC

Overclocking merupakan salah satu hal yang menjadi highlight peluncuran prosesor Intel Core 12th Gen 'Alder Lake', ini terjadi karena prosesor Alder Lake yang
oc.jagatreview.com oc.jagatreview.com
WWW Launch Coverage - Part 1: The CPU Reviews

WWW Launch Coverage - Part 2: The MB Reviews

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Was meinst du mit eigenes Süppchen?
Warum wird das BIOS dann nicht wie auf der Website genannt:
7E07v17

Schon verwirrend...

viohlenze schrieb:
Was meinst du mit eigenes Süppchen?
Warum wird das BIOS dann nicht wie auf der Website genannt:
7E07v17

Schon verwirrend...
Zum Vergrößern anklicken....
Das war eine Anspielung auf die Spieluhr da er das ja nicht sich vorstellen kann, das Microsoft das per Windows updaten kann.

Das sind Treiberupdates für irgend welche Servicing Drivers, daher optionales Update und nicht wie bei Asus -> weitergereichtes Mainboard UEFI Zwangsupdate. ;)

Die Dinger findest zu hauf -> SBios

edit: SBios finde ich immer im Zusammenhang mit NVidia DGX. Könnte gut sein, dass da optional irgendwelche Treiberupdates für deren Hardware von MS weiter gereicht werden wo eventuell Bugfixes drin sind. Hat nun aber nichts mit deinen Board oder dessen UEFI zu tun.


Nozomu schrieb:
Das war eine Anspielung auf die Spieluhr da er das ja nicht sich vorstellen kann, das Microsoft das per Windows updaten kann.
Zum Vergrößern anklicken....
Was heißt nicht können? Können ja, auf "Einladung". Asus ist ja ein Paradebeispiel für "offene Kommunikation" (nur nicht mit den Kunden!).

Zuletzt bearbeitet:
@Spieluhr
Perfekt danke!
Hatte dazu leider nix gefunden 👍🏻

jetzt muss ich mal dumm hier nachfragen. Ich habe ein ASUS ROG Strix Z790-I Gaming WIFI und möchte das BIOS / UEFI updaten auf die aktuellste Version. Dies ist die Version "BIOS 1303" von der originalen Homepage:
rog.asus.com

ROG STRIX Z790-I GAMING WIFI | Gaming motherboards｜ROG - Republic of Gamers｜ROG Global

The ROG Strix Z790-I Gaming WiFi is the innovative mini-ITX powerhouse to pair with Intel Raptor Lake processors. With its exclusive ROG Strix Hive and FPS-II Card, it expands connectivity and audio while making the build process a breeze. It features a robust 10-stage power solution, hyperspeed...
rog.asus.com
dort steht zum Thema intel ME folgendes:
Updating this BIOS will simultaneously update the corresponding intel ME to version16.1.27.2176. Please note after you update this BIOS, the ME version remains the updated one even if you roll back to an older BIOS later.
Zum Vergrößern anklicken....
Bei allen vorangehenden BIOS Updates steht sonst immer dabei:
Before BIOS update, please download Intel ME update tool from ASUS support site, and update ME firmware to Version 16.1.27.2176 to ensure optimized system settings
Zum Vergrößern anklicken....

Heisst das, ich kann das Update auf version 1303 einfach machen und muss "intel ME" nicht separat oder vorher updaten? Sorry, aber ich kannte das bisher noch gar nicht dass man vor dem BIOS update was separat updaten muss. Die intel ME wurde meines wissens bisher immer direkt mit dem Update des BIOS mitaktualisert. Ist das so ne ASUS Sache, weil bei MSI, Gigabyte und co konnte ich das bisher nie in der art feststellen?

1303 flasht die ME Firmware direkt mit. Bei ASUS und bei anderen Herstellern in der Vergangenheit auch Standard. Du irrst dich also nicht.


Nochmal 3 neue Mainboards oder die, welche schon vorgestellt wurden?

Zuletzt bearbeitet:

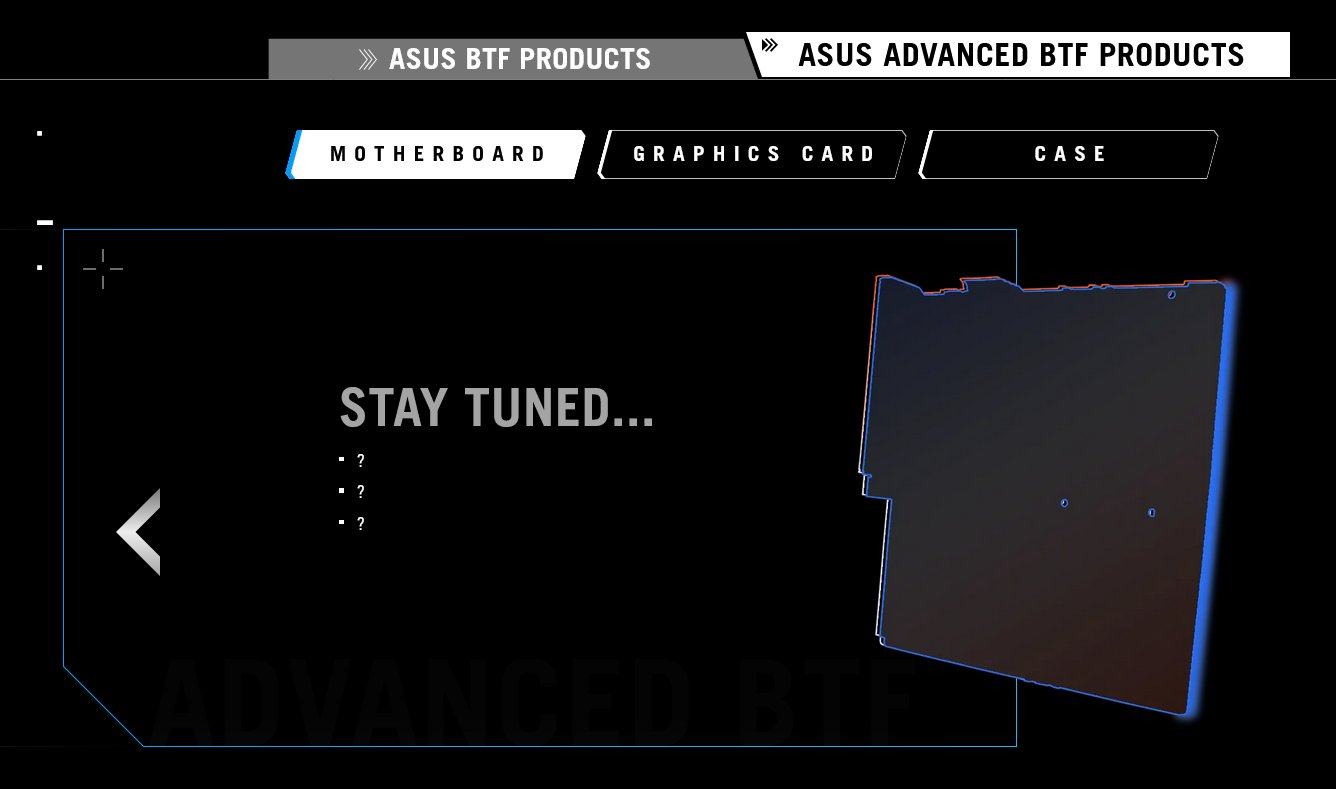

Das werden Mainboards oder ein Mainboard mit versteckten Anschlüssen. Also hinten liegend und so.

Gibt ja schon das Asus B760 BTF Board.

www.asus.com

TUF GAMING B760M-BTF WIFI D4｜Mainboards｜ASUS Deutschland

Die TUF Mainboards konzentrieren sich auf die wichtigsten Elemente der neuesten AMD- und Intel-Plattformen und kombinieren sie mit Gaming-freundlichen Funktionen und bewährter Langlebigkeit. Entwickelt mit Komponenten in Militärqualität, verbesserter Stromversorgung und einer umfassenden Auswahl...
www.asus.com www.asus.com

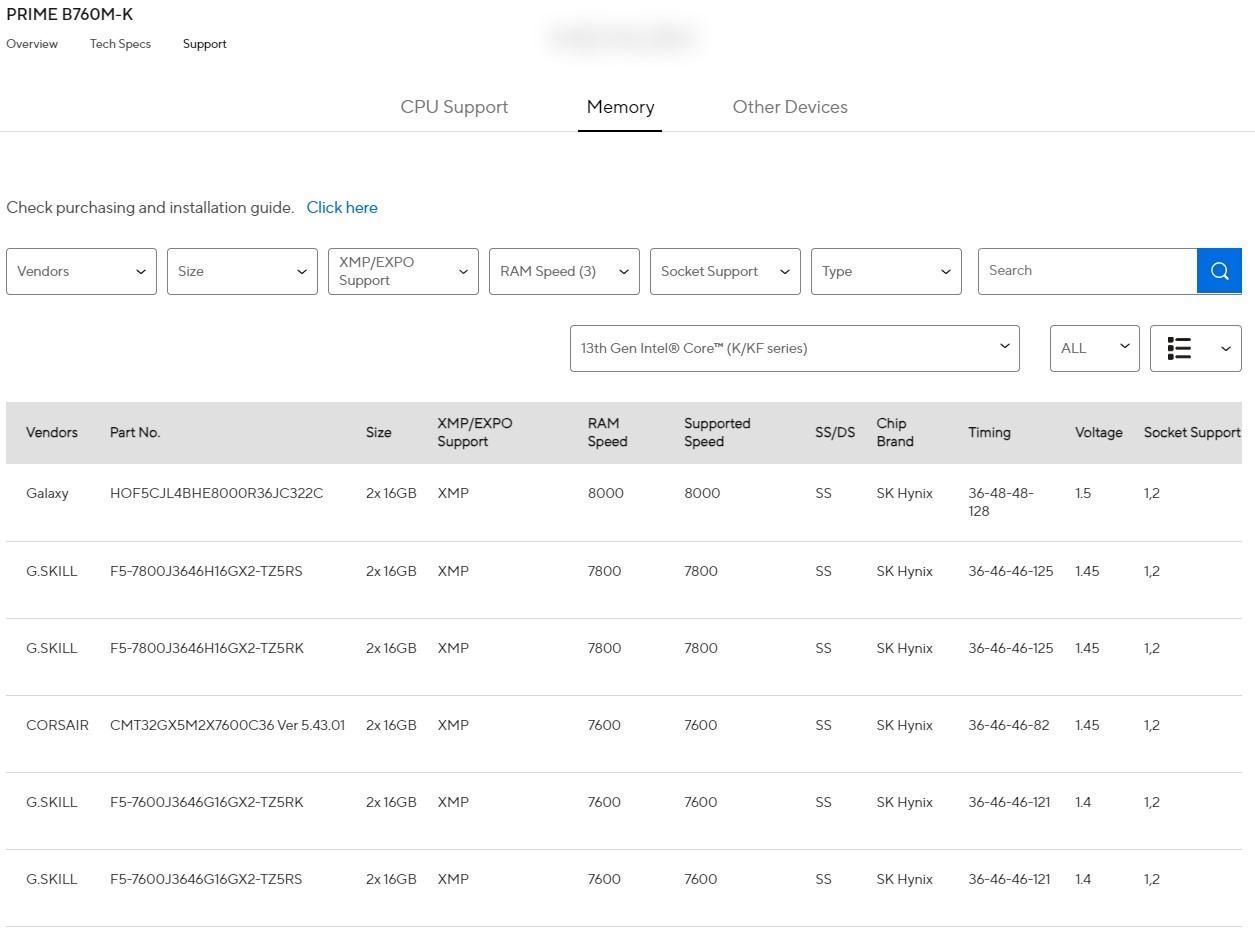

Brauchen die 96GB Kits eigentlich ein spezielles Bios Update? Hab hier ein ASUS B760 Board, was mit einem 48GB Stick nicht startet und kein RAM über die PowerLED meckert. Produktionsdatum vom Board deutet auf Release BIOS.

E: und ein anderes DDR5 Kit habe ich nicht zum testen da. Ein 8GB Stick kommt erst am Montag

Zuletzt bearbeitet:
Hat das Board möglicherweise die BIOS Flashback Funktion? Dann geht es auch ohne CPU und RAM.

m0bbed schrieb:
jetzt muss ich mal dumm hier nachfragen. Ich habe ein ASUS ROG Strix Z790-I Gaming WIFI und möchte das BIOS / UEFI updaten auf die aktuellste Version. Dies ist die Version "BIOS 1303" von der originalen Homepage:
Zum Vergrößern anklicken....

Hat es geklappt? :)

Frage nur, weil ich gerade zwei neue Mini-ITX Systeme baue. Beide Systeme jeweils mit dem ASUS ROG Strix Z790-I Gaming WIFI. Daher recherchiere ich gerade nach "empfohlenen" BIOS Versionen :)

LG

Bin noch im Urlaub weg und habe es noch nicht probiert. Wird noch etwas dauern aufgrund von zeitmangel momentan bei mir.

Du könntest mir aber Rückmeldung zu dem Thema mit den SSD durchbiegungen geben. Wie hast du das gelöst mit diesen rubber Pads? genutzt oder nicht genutzt?
www.hardwareluxx.de

[Kaufberatung] - ASUS ROG Strix Z790-I Gaming WIFI - Wer kann berichten?

Moin Luxxer, gibt's jemanden der das "ASUS ROG Strix Z790-I Gaming WIFI" sein eigen nennt und beide M.2 Slots fehlerfrei belegt hat? Ich hatte das Z690-I und eines der M.2 Slots im Stack spuckte WHEA Fehler aus und die highspeed USB-Verbindung mit NVMe Datenträgern brach auch wegen...
www.hardwareluxx.de www.hardwareluxx.de

Zudem verstehe ich deine Frage nicht so richtig was du mit empfohlenen BIOS Versionen meinst ich nehme da immer die neueste also aktuellste...

Zuletzt bearbeitet:
kaiser schrieb:
Leider nein. Könnte glaub über SMBus flashen. Die passende Managementkarte ist erst in 4 Wochen lieferbar.
Zum Vergrößern anklicken....
RAM gekommen. Board meckert immernoch kein RAM. CPU Swap gemacht. Board bootet. Also eine DOA CPU. Hatte ich so auch noch nie.

Aber erstaunlicherweise meckert mein B660 Mainboard nicht. Zeigt mit StatusLEDs “ alles in Ordnung an“. Bringt aber kein Bild.

E1: ich bin ein Depp. Beim Rückbau habe ich gecheckt, dass das falsche HDMI Kabel beim CPU Swap eingebaut war. Bei meinem B660 Board funzt jetzt die CPU. Nach einem BIOS Update des B760 Boards funzt die CPU auch. Lustig, dass ein B760 Chipsatz nicht von Haus aus mit dem 13th Gen 13500 kompatibel ist🙈 aber das große RAM Kits kriege ich immernochnicht zum Laufen 🤔

E2: war wohl zu ungeduldig. Mit BIOS Update geht der RAM. Sind halt nur 140 Sekunden RAM Training :fresse:

Zuletzt bearbeitet:
kaiser schrieb:
Lustig, dass ein B760 Chipsatz nicht von Haus aus mit dem 13th Gen 13500 kompatibel ist🙈
Zum Vergrößern anklicken....
Das ist allerdings seltsam. :unsure:

edit: ..die nächsten Schnäppchen-Maker mit Inflations-Rabatt. (y)

Screenshot 2023-09-01 at 19-48-22 MSI Z790 MAX Motherboard Prices Leaked MEG GODLIKE MAX Costs...png

Zuletzt bearbeitet:
Bei AMD gehts runter bei Intel hoch ^^

Qualität kostet halt.

torti schrieb:
Sehe "nur" MSI Board's. Ist bekannt was z.B. ASUS macht?
Zum Vergrößern anklicken....



  • ROG Maximus Z790 Dark Hero
  • ROG Maximus Z790 Hero EVA-02 Edition
  • ROG Strix Z790-A Gaming WiFi II
  • TUF Gaming Z790-Pro WiFi
preise vermutlich deutlich teurer , ist doch immer so ...

Zuletzt bearbeitet:
xST4R schrieb:
........

  • ROG Maximus Z790 Dark Hero
  • ROG Maximus Z790 Hero EVA-02 Edition
  • ROG Strix Z790-A Gaming WiFi II
  • TUF Gaming Z790-Pro WiFi
preise vermutlich deutlich teurer , ist doch immer so ...
Zum Vergrößern anklicken....
bisl mager was es an refresh gibt. Hoffe es kommen noch andere wie Apex oder Extreme....

Was meint ihr dazu ?

Die ganze refresh ist mager also die CPU's ansich.

Anmelden, um zu antworten.

Ähnliche Themen

HWL News Bot
ASUS ROG Strix Z790-E Gaming WiFi II im Test: Verbesserte Features für hohen Aufpreis
2
Antworten
31
Aufrufe
3K
der_Schmutzige
der_Schmutzige
emissary42
[Sammelthread] Intel LGA1851 Mainboard Laberthread (Z890 / W880 / Q870 / B860 / H810)
34 35 36
Antworten
1K
Aufrufe
45K
Digg
D
mantiz
[Sammelthread] Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread
12 13 14
Antworten
408
Aufrufe
18K
Benjamin1990
B
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
