Intel LGA1700 Mainboard Laberthread

Prozessoren (Preisvergleich)

12th Gen Core: Alder Lake-S
inte_praesentationsfolion_alder_lake-10.jpg inte_praesentationsfolion_alder_lake-09.jpg inte_praesentationsfolion_alder_lake-06.jpg
inte_praesentationsfolion_alder_lake-03.jpg Intel-Alder-Lake-PCIEe.png Intel-Alder-Lake-Memory.png

Launch Date: 4. November 2021

Intel ARK:
ark.intel.com

Products formerly Alder Lake

Products formerly Alder Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
https://en.wikichip.org/wiki/intel/microarchitectures/alder_lake

13th Gen Core: Raptor Lake-S

Intel ARK:
ark.intel.com

Products formerly Raptor Lake

Products formerly Raptor Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
en.wikichip.org

Raptor Lake - Microarchitectures - Intel - WikiChip

Raptor Lake (RPL) is Intel's successor to Alder Lake, an enhanced Intel 7-process based microarchitecture for mainstream workstations, desktops, and mobile devices. The microarchitecture was developed by Intel's R&D center (IDC) in Haifa, Israel.
en.wikichip.org en.wikichip.org
www.hardwareluxx.de

[Sammelthread] - OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

Was gehört hier rein: Nur Themen über Alder Lake-S CPUs und bzgl. Overclocking dieser Diskussionen/Gespräche rund um das Thema OC, wie z.B. welcher RAM sehr übertaktungsfreudig ist, welches Board die besten Ergebnisse e erreicht, Verbrauchswerte von übertaktete Systeme, Kühlung, das richtige...
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

[Sammelthread] - Raptor Lake OC Ergebnisse

Sammelthread fuer OC Ergebnissen von Raptor Lake CPUs der Modelle 13900K(F,S), 13700K(F), 13600K(F) Werde hier in Zukunft die Top-5 jedes CPU's im Thread listen und updaten. Link zum Google Sheet Top-5 13900K/F/S User P-Core Mhz E-Core Mhz Vcore (Bios) Cooling Motherboard @maltew 5900...
www.hardwareluxx.de www.hardwareluxx.de

Sockel & CPU-Kühlung
Intel LGA1700 vs LGA1200.jpg

Technische Details aus dem Intel Datenblatt (Quelle: THG)

IHS to MB Height (Z-Stack, validated range)6.529 – 7,532 mm
Thermal Solution Hole Pattern78 x 78 mm
Socket Seating Plane Height2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS25.4 mm
Static Total Compressive Minimum534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum1068 N (240 lbf)
Socket Loading80-240 lbf
Dynamic Compressive Maximum489.5 N (110 lbf)
Maximum Thermal Solution Mass950 gram

Durch den geänderten Lochabstand von 78mm werden Kühler benötigt, welche explizit kompatibel mit LGA1700 sind.

1) Luftkühler:

Luftkühlung CPU-Kühler mit Sockel: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Luftkühlung CPU-Kühler mit Sockel: 1700
geizhals.de geizhals.de
2) Wasserkühlungen (AIO):

Wasserkühlung Komplettsets mit CPU: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Wasserkühlung Komplettsets mit CPU: 1700
geizhals.de geizhals.de

Diverse Hersteller haben auch bereits Umrüst-Kits angekündigt:

Kühllösungen für Intel Alder Lake (LGA1700) im Überblick (Update) - Hardwareluxx

Wir stellen kompatible Kühllösungen für Intel Alder Lake (LGA1700) im Überblick vor.
www.hardwareluxx.de www.hardwareluxx.de

Chipsätze

Mainboards (Preisvergleich)

ASRock (600 Series Upgrade Micropage | Preisvergleich )

ASUS (600 Series Micropage | 700 Series Micropage | Cash-Back | Preisvergleich | ASUS ROG OC Guide )
www.hardwareluxx.de

[Sammelthread] - ASUS ROG Maximus Z690 Hero (LGA1700)

[Sammelthread] ASUS ROG Maximus Z690 Hero (LGA1700) Produktseite | Support Downloads | Handbuch (PDF) | Preisvergleich Spezifikationen BIOS Offizielle Releases 2204 (2022/12/09) 2103 (2022/10/19) 2004 (2022/09/16 - Improve system performance, Update ME version to 16.1.25.1885v2) 1720...
www.hardwareluxx.de www.hardwareluxx.de
Spezifikationen aller Modelle im Überblick:

Biostar (Press Release & Product Links | Preisvergleich)

EVGA (Z690 Micropage | Z790 Micropage | Preisvergleich)

EVGA Z690-dark.jpg EVGA Z690-classified.jpg EVGA Z790 DARK 121-RL-E799-KR_XL_3.jpg EVGA Z790 CLASSIFIED 121-RL-E798-KR_XL_3.jpg

Gigabyte (Z690 Micropage | Z790 Micropage | Preisvergleich)

MSI (600 Series Micropage | 700 Series Micropage | Early Bird Aktion | Preisvergleich)
​

Hardwareluxx Tests, WWW Reviews & Links

www.hardwareluxx.de

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test - Hardwareluxx

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks - Hardwareluxx

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test - Hardwareluxx

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i5-13500 und Core i3-13100F im Test: Einmal

Einmal
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test - Hardwareluxx

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test - Hardwareluxx

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

K wie Mittelklasse: Intel Core i7-12700K im Test - Hardwareluxx

K wie Mittelklasse: Intel Core i7-12700K im Test
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen - Hardwareluxx

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Test: Effizienz von Alder Lake in Spielen im Vergleich - Hardwareluxx

Test: Effizienz von Alder Lake in Spielen im Vergleich.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

ASRock H670 PG Riptide im Test - günstig und gut? - Hardwareluxx

In einem Test haben wir ASRocks H670 PG Riptide angeschaut und es durchgetestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Es muss nicht immer High-End sein: ASUS TUF Gaming B660M-Plus (WiFi) D4 im Test - Hardwareluxx

ASUS' TUF Gaming B660M-Plus (WiFi) D4 haben sich im Test als solide Bretter für günstigere Builds ohne große Ansprüche herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Dank BCLK-OC eine absolute Empfehlung: ASUS ROG Strix B660-G Gaming WiFi im Test - Hardwareluxx

Dank des BCLK-OC-Features ist das ASUS ROG Strix B660-G Gaming WiFi eine sehr interessante Platine. Wir haben sie uns näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mittelklasse-Board mit DDR4: ASUS ROG Strix Z690-A Gaming WiFi D4 im Test - Hardwareluxx

Das ASUS ROG Strix Z690-A Gaming WiFi D4 ist ein guter Unterbau mit DDR4-Unterstützung, das jedoch auch mögliche Einschränkungen mit sich bringt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Abschied von den römischen Zahlen: ASUS ROG Maximus Z690 Hero im Test - Hardwareluxx

Das ASUS ROG Maximus Z690 Hero ist eine gut ausgestattete Platine für Intels Alder-Lake-S-Prozessoren inklusive Thunderbolt 4
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Solider LGA1700-Unterbau mit langem Startatem: Das Gigabyte Z690 AORUS Ultra im Test - Hardwareluxx

Das Gigabyte Z690 AORUS Ultra konnte sich im Test bis auf die zu lange POST-Dauer überzeugen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Viel Ausstattung für Alder-Lake: Gigabyte Z690 AORUS Master im Test - Hardwareluxx

Als erstes LGA1700-Mainboard haben wir Gigabytes Z690 AORUS Master aus der Oberklasse auf Herz und Nieren geprüft.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG B760 TOMAHAWK WIFI im Test: Hochpreisige Mainstream-Platine mit Abstrichen - Hardwareluxx

Wir haben das MSI MAG B760 TOMAHAWK WIFI mit Intels B760-Chipsatz für den Mainstream getestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Inklusive WLAN und Bluetooth: MSI MAG Z690 TOMAHAWK WIFI im Kurztest - Hardwareluxx

Das MSI MAG Z690 TOMAHAWK WIFI ist ein MAG Z690 TORPEDO inklusive WLAN, Bluetooth und bringt für alle vier M.2-Anschlüsse einen Kühler mit.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MPG Z690 CARBON WIFI im Test - Der große Wurf? - Hardwareluxx

Nun haben wir auch das MSI MPG Z690 CARBON WIFI in einem Test untersucht.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MEG Z690 UNIFY im Test: Schwarzes Brett ohne 10-GBit/s-LAN - Hardwareluxx

MSIs MEG Z690 UNIFY hat sich als leistungsstarkes, dunkles Overclocking-Brett für Intels Alder-Lake-S-Prozessoren herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test - Hardwareluxx

Im Test hat sich das MSI MEG Z690 ACE als hochwertige Oberklasse-Platine mit einigen Einschränkungen herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Exot mit solider Ausstattung: Das NZXT N7 Z690 im Test - Hardwareluxx

Auch für Alder-Lake-S bietet NZXT zwei LGA1700-Mainboards an. Das große Modell, N7 Z690, haben wir uns in einem Test näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
1) Skatterbencher
skatterbencher.com

Alder Lake Overclocking: What's New - SkatterBencher

Alder Lake is finally here and just like with every new generation, a new CPU means new overclocking features.
skatterbencher.com skatterbencher.com
2) ASUS ROG

ROG Z690 Overclocking Info[6815].pdf

drive.google.com drive.google.com
3) ASUS ROG Maximus Z690 Hero @ Jagat Review
oc.jagatreview.com

Overclocking Core i9-12900K di ASUS ROG Maximus Z690 HERO (feat. ROG AI OC) • Jagat OC

Overclocking merupakan salah satu hal yang menjadi highlight peluncuran prosesor Intel Core 12th Gen 'Alder Lake', ini terjadi karena prosesor Alder Lake yang
oc.jagatreview.com oc.jagatreview.com
WWW Launch Coverage - Part 1: The CPU Reviews

WWW Launch Coverage - Part 2: The MB Reviews

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
-ASUS Prime H610M-A D4
-Corsair VENGEANCE® LED 3200 Mhz
(https://www.corsair.com/de/de/Kateg...ngeance-led-configurator/p/CMU32GX4M2C3200C16)

Im Standby leuchten die RAMs leider weiter, was mir missfällt. Ich brauche diesen LED Quatsch gar nicht, auf meinem alten Skylake System waren die LEDs im Standby (S3) aus, ohne dass ich dort entsprechende Vorkehrungen treffen musste.

Jetzt auf dem neuen H610 Board bleiben die LEDs an... der "Stealth Mode" ist im Bios schon aktiviert, sorgt dafür dass die Power LED aus geht, ist aber leider wirkungslos was die LEDs der RAMs angeht... Ideen? :unsure:

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Vielleicht so:

Disable RAM module's LEDs?

Hi, I've a 4-Dimm kit of Corsair's RGB DOMINATOR DDR4 PLATINUM MEMORY (32GB - 4X 8GB) (CMT32GX4M4K3600C16) with the capelex LED's. When I first got the modules a year ago, I was able to have the LED's go dark when the PC went to sleep. Now no matter what I do, the modules stays lit in RED wheneve...
forum.corsair.com forum.corsair.com

Hab gestern einen 12900k bekommen der auf einem strix a gaming einen 85er SP hatte, auf meinem z690 Hero wird mir mit dem neusten Bios nur ein SP von 73 angezeigt, ausserdem ist mir aufgefallen dass die fps in God of War im Vergleich zum 12700k rund 10 fps weniger geworden sind, mein 12700k lief 5,1 ghz allcore, den 12900k habe ich 4,9 ghz allcore laufen, wie kann das mit dem SP und den niedrigeren FPS sein?

Du taktest 0.2ghz weniger und fragst dich dann warum es 10fps weniger sind ? Mal auf den identischen takt angehoben und geschaut was passiert?


Sp Werte können vom bios variieren und vom sockel sitz. Alles schon erlebt, das bei zuviel Anpressdruck aufeinmal nen perle im sockel steckt.

roestzwiebel schrieb:
Schau mal im UEFI ob Du dort die Einstellung "ErP Ready" findest. Hab zwar ein anderes ASUS Board, aber bei mir sind alle Lichter aus, wenn ich dort "Enable S4+S5" aktiviere.
Zum Vergrößern anklicken....
Heißt bei mir genau so, hat aber leider keinen Einfluss auf die RAM Leds :(

ET4000 schrieb:
Vielleicht so:
Corsair iCUE
Zum Vergrößern anklicken....
Das hat geholfen!

Via iCUE konnte ich die LEDs deaktivieren, dann Programm deinstallieren -> Einstellungen bleiben bestehen 😍

Danke!

Zuletzt bearbeitet:
Spieluhr schrieb:
..und Singelcore Performance ist wirklich grandios. Da hat sich bei Alder Lake einiges getan.
Zum Vergrößern anklicken....
Richtig, im Vergleich zu den begrabenen Leichen ist der i3 flott, von den größeren Brüdern trennen ihn aber leider 14% Taktdifferenz...

Mit welcher Drehzahl laufen deine CPU Lüfter? 10min Last mit 57W... ist die CPU dafür nicht etwas warm?

Hallo Community,

brauche mal Informationen von einem User, der ein nicht-ASRock S1700 Board mit einer nonK CPU im Einsatz hat. Bin da was auf der Spur.
Bitte dann per PM.

Vielen Dank

NACHTRAG:

Hat sich erledigt, dank HSW hat es mich auf die richtige Spur gebracht :)

Zuletzt bearbeitet:
undervolter19 schrieb:

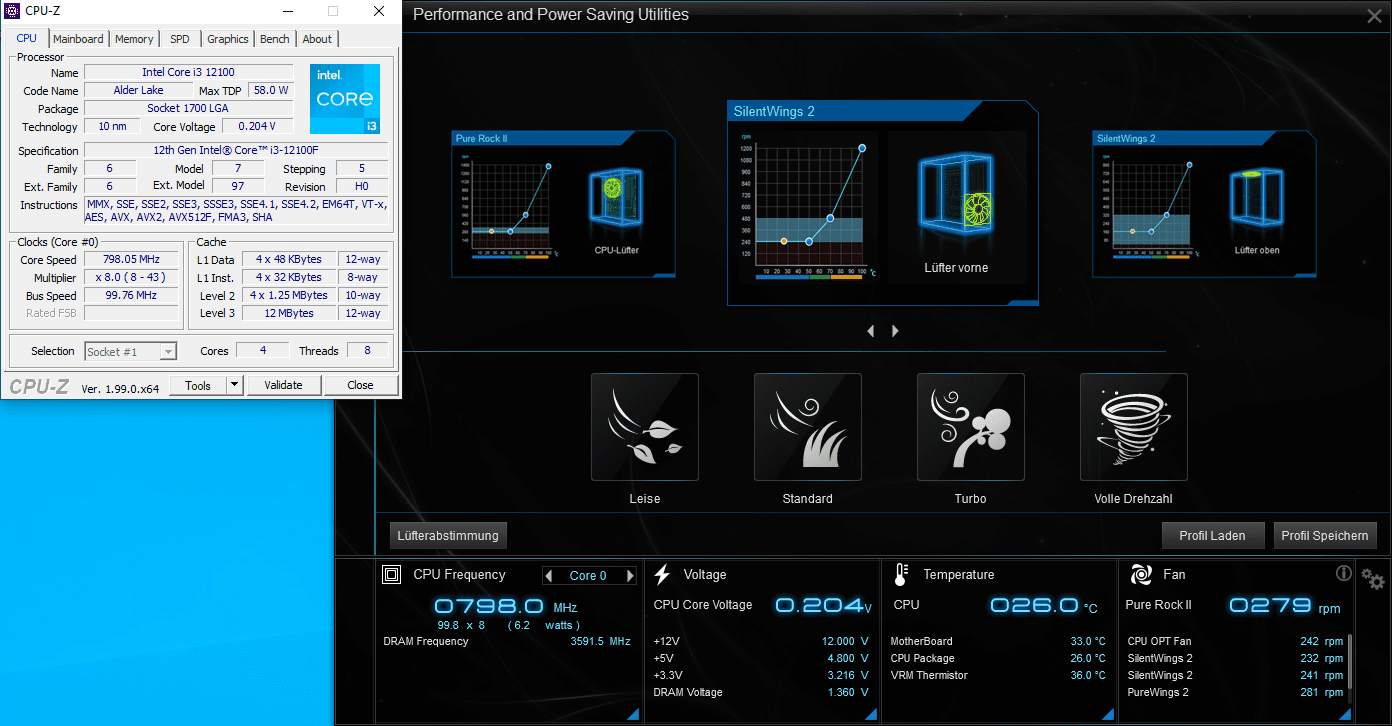

Mit welcher Drehzahl laufen deine CPU Lüfter? 10min Last mit 57W... ist die CPU dafür nicht etwas warm?
Zum Vergrößern anklicken....

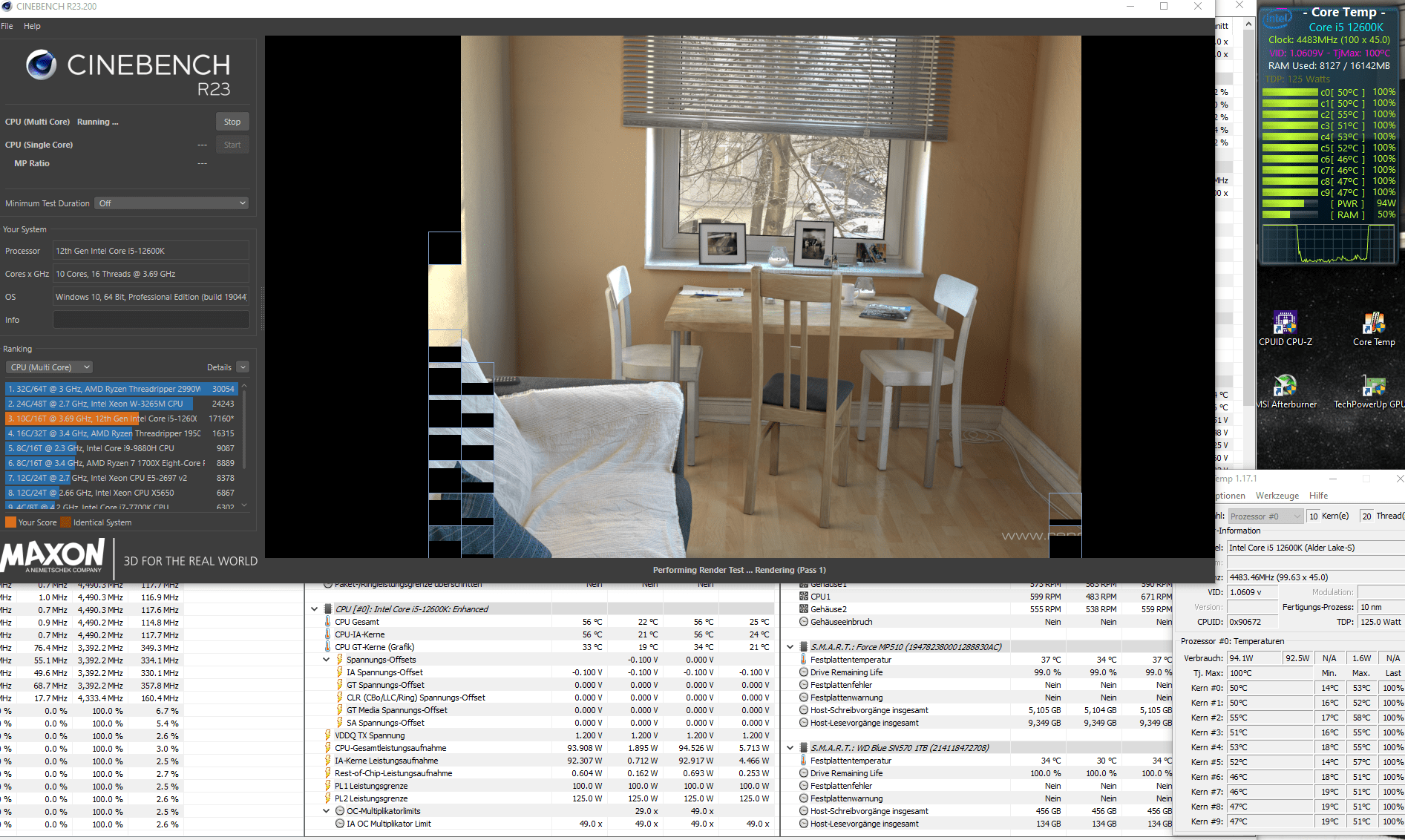

Du weißt aber schon das Last nicht gleich Last ist und Prime eine andere CPU Last generiert als zb. CPU-Z oder Aida64 usw. ;)
Temps kann ich dir nur mit einer Momentaufnahme Idle dienen und Kühlung ist halt aufgabenorientiert auf Silent getrimmt:


JZ_ schrieb:
Hallo Community,

brauche mal Informationen von einem User, der ein nicht-ASRock S1700 Board mit einer nonK CPU im Einsatz hat. Bin da was auf der Spur.
Bitte dann per PM.

Vielen Dank :)
Zum Vergrößern anklicken....
Ein "nicht"-ASRock Board ?

www.hardwareluxx.de

Intel Raptor Lake zeigt sich in Gaming-Benchmark - Hardwareluxx

Intel Raptor Lake zeigt sich in Gaming-Benchmark.
www.hardwareluxx.de www.hardwareluxx.de



WWW Reviews

Die ASUS-Boards scheinen im Idle recht sparsam zu sein, aber die einzigen beiden ITX-Boards brauchen DDR5.
Meint ihr, dass ASUS später noch ein DDR4-ITX-Board nachlegt, oder ist damit eher nicht zu rechnen?

Ich hab hier ja schon zwischendurch fleißig mitgelesen, aber hier jetzt keine explizite Erinnerung an das Thema Sockel.
Finde nur ich die Mechanik des neuen Sockels besch..eiden? Warum musste man das Teil nun anders herum aufmachen?? vorher konnte man das durch den Hebelmechanismus ja etwas hochheben...
Und mir kommt der Anpressdruck etwas zu hoch vor...;)

P.S. Der Box-Cooler war ja fürn Übergang besser als ich dachte...ist zwar nur ein 12500, aber temps sind nicht schlechter als mit nem Pure Rock...

JZ_ schrieb:
Hallo Community,

brauche mal Informationen von einem User, der ein nicht-ASRock S1700 Board mit einer nonK CPU im Einsatz hat. Bin da was auf der Spur.
Bitte dann per PM.

Vielen Dank

NACHTRAG:

Hat sich erledigt, dank HSW hat es mich auf die richtige Spur gebracht :)
Zum Vergrößern anklicken....
Um was ging es denn?

Um das VCCSA Problem bei non-K CPUs :/

Hatte schon lange eMail Verkehr mit ASRock gehabt und heute ne Bestätigung bekommen, dass man mit Hochruck daran arbeitet :)

PS.: Betrifft aber alle Hersteller ;)

Aha…danke für die Info!!

Hat von Gigabyte eigentlich schon jemand das Steam Guthaben aus der Promoaktion bekommen? Ich werd langsam ungeduldig...

Asus Cashback ist auch nicht schneller, falls dich das beruhigt :fresse:

ich frag mich seit anderthalb tagen unifyX benutzen was das board die ganze zeit für codes über die anzeige da oben rechts auswirft, so was sind das überhaupt für 30er codes, immer zu faul gewesen nachzugucken..

heute fällt mir auf, alter, das is die cpu temperatur, wie geil is er denn?? 🤣

mega schlau gemacht. dicker pluspunkt^^

Trill schrieb:
^^Nur mal so als Anhalt, ich betreibe auf einem ASRock Z690M-ITX/ax einen 12600K, für den Alltag allerdings undervoltet @ Default da schlicht kein OC notwendig - üppige 140mv konnte ich runter, gegenüber was das Board @ Auto einstellt. So verbraucht der 12600K @ Default Package Power während eines CBR23 Runs unglaublich niedrige knappe 93Watt, siehe Bilder, während eines CBR15 Runs sind es knappe 89 Watt. So hat man 11700K@5GHz oder 5800X Leistung mit unglaublich wenig Watt. Als Kühler reicht so selbst ein Noctua NH-L9i-17xx chromax.black, den ich auf dem Board nutze, der nicht viel größer ist als eine Big Box Zigaretten! Selbst OC ist mit diesem mickrigen VRM eines ITX Boards kein Thema und bis 5GHz Allcore machbar. Bis zu einem 12600K braucht man sich fast schlicht keine Gedanken um das VRM machen auf Boards, wenn man groß kein OC betreiben möchte eh nicht!

Wichtig ist, und deswegen steht der Satz jetzt hier alleine - die Vcore von Hand zu ermitteln - denn man kann es nicht oft genug sagen, die Boards stellen alle viel zu viel Volt auf Auto ein, die die CPUs eigentlich gar nicht brauchen!
Zum Vergrößern anklicken....
Hab das gleiche Board, gleiche CPU. Kann die Werte bestätigen. Alle Mini-ITX von Asrock, die ich hatte (Z87 u. Z97) waren sehr, sehr sparsam. Hatte vor kurzem auch ein TUF Z690 hier. Uncore 10-15 Watt; das ITX Asrock 1-1,3 Watt. Andere finden OC interessant, ich die Energieeffizienz.
Nebenbei die Frage: ich hab das Offset im Bios bei FIVR (P-Cores) eingestellt; es gibt auch bei den allgemeinen Spannungseinstellungen (drei Zeilen höher) die Offset Möglichkeit (die aber nix bewirkt).

(Waren 3 Browser mit 30 Tabs offen, normal macht die CPU ca. 17350)


Anhänge

  • 23.PNG
    397,4 KB · Aufrufe: 76
Die Bretter sahen auch mal besser aus.

Sind aber scheinbar sehr stabile PCB´s, wenn man das optisch vom Bild ableiten kann.. ;)

Anmelden, um zu antworten.

Ähnliche Themen

HWL News Bot
ASUS ROG Strix Z790-E Gaming WiFi II im Test: Verbesserte Features für hohen Aufpreis
2
Antworten
31
Aufrufe
3K
der_Schmutzige
der_Schmutzige
emissary42
[Sammelthread] Intel LGA1851 Mainboard Laberthread (Z890 / W880 / Q870 / B860 / H810)
42 43 44
Antworten
1K
Aufrufe
62K
Ratatöskr
R
mantiz
[Sammelthread] Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread
14 15 16
Antworten
457
Aufrufe
25K
mitcharts
mitcharts
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
