[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

Trill · 01.02.2022

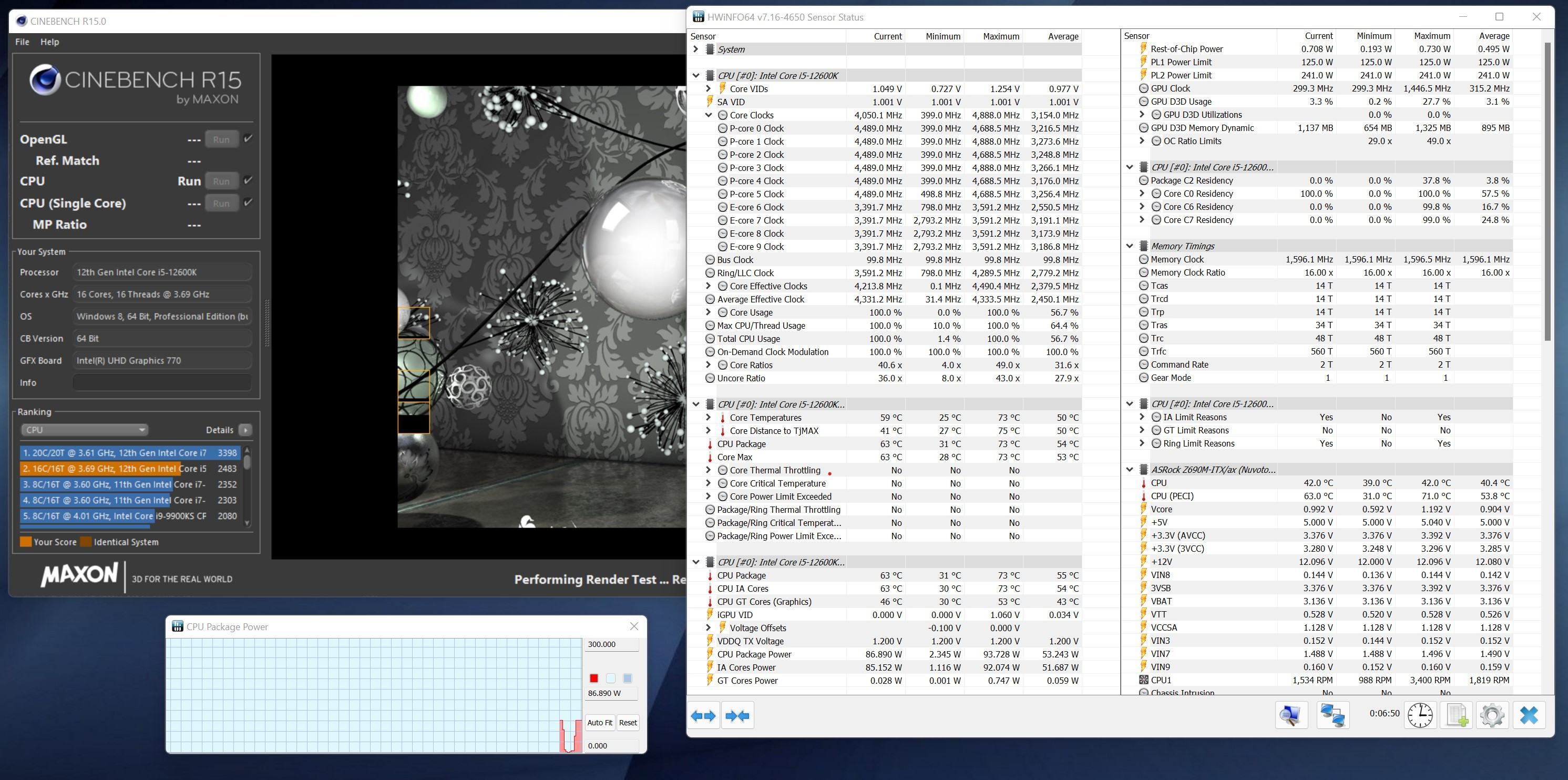

^^Nur mal so als Anhalt, ich betreibe auf einem ASRock Z690M-ITX/ax einen 12600K, für den Alltag allerdings undervoltet @ Default da schlicht kein OC notwendig - üppige 140mv konnte ich runter, gegenüber was das Board @ Auto einstellt. So verbraucht der 12600K @ Default Package Power während eines CBR23 Runs unglaublich niedrige knappe 93Watt, siehe Bilder, während eines CBR15 Runs sind es knappe 89 Watt. So hat man 11700K@5GHz oder 5800X Leistung mit unglaublich wenig Watt. Als Kühler reicht so selbst ein Noctua NH-L9i-17xx chromax.black, den ich auf dem Board nutze, der nicht viel größer ist als eine Big Box Zigaretten! Selbst OC ist mit diesem mickrigen VRM eines ITX Boards kein Thema und bis 5GHz Allcore machbar. Bis zu einem 12600K braucht man sich fast schlicht keine Gedanken um das VRM machen auf Boards, wenn man groß kein OC betreiben möchte eh nicht!

Wichtig ist, und deswegen steht der Satz jetzt hier alleine - die Vcore von Hand zu ermitteln - denn man kann es nicht oft genug sagen, die Boards stellen alle viel zu viel Volt auf Auto ein, die die CPUs eigentlich gar nicht brauchen!

bc · 01.02.2022

Da hastn echt super Setup hinbekommen mit rund 90W

wenn auf dem Board nicht der alte ALC drauf wäre hät ich das auch schon gekauft^^ Ich kann mich dir auch nur anschliessen zu der Aussage mit den VRMs, das ist zu 99% alles Marketing und im Realbetrieb total übertrieben. Auf den billigsten Boards geht locker ein 12900k zu betreiben und kein Mensch wird jemals 10-16 Phasen ausschöpfen.

GodForsaken · 01.02.2022

@Trill

Würdest du das Board empfehlen? Hört sich auf jeden Fall gut an!

Trill · 01.02.2022

Jau @bc ist wirklich nett, ist mein Stromspar-Tagessurfrechner, im Idle 27 Watt mit 16 GB 3600er DDR4, zwei 980 Pro drauf, allerdings nur mit IGPU betrieben. Und vom onBoardsound lasse ich mich nicht abhalten, nutzte schon länger eine Soundblaster X3, die ist zwar ne Zicke, Creative eben, dennoch kommt da kein onBoardsound mit.

@GodForsaken
Durchaus, ASRock hat im Intelbereich in den letzten Jahren zwar einige User verloren, dennoch sind die Boards glaube ich noch immer sehr ok. Ich kann jetzt nur für das kleine ITX sprechen, aber es macht seinen Job, für dass es konzipiert wurde sehr gut, ist natürlich im Grunde wie alle Z690 bzw. ITX total überteuert, das kleine Ding! Das Bios ist bis auf ein paar Kleinigkeiten recht bugfrei, man kann mit diesem Board wirklich sehr einfach undervolten ohne sich vorher nen 20 Seiten PDF durchlesen zu müssen, das kein Durchschnittsuser versteht, es ist stabil, selbst ne fette Grafikkarte kann man ja auf Wunsch drauf betreiben.

Ich wollte mir schon immer ne kleinen Stromsparrechner bauen, hatte dafür eigentlich nen MSI Pro Z690-A nutzen wollen, das ich auch empfehlen kann, ich habe mich dann aber doch für ITX entschieden, weil dieser Rechner in ein ganz kleines ITX Gehäuse soll. Ich hatte jetzt einige Z690 Bretter, im Gamingrechner bei mir ist ein Asus ROG STRIX Z690-A GAMING WIFI, ganz ehrlich, selbst für den bräuchte ich nicht mehr als das kleine ASRock ITX, denn mein 12700K der da drin ist, würde auf dem ASRock auch ohne Probleme laufen, der zieht undervoleted @ Default auch nicht mehr als 135 Watt, macht das VRM easy mit. Und OC langweilt mich nur noch, da die ganzen Alder Lake eh alle easy 5 - 5,2GHz laufen und alles darüber, wer es braucht, ich brauche für Gaming aber nicht mal die Defaultleistung, da im 4K eh immer im GPU Limit.

Unrockstar · 01.02.2022

Moin Zusammen
Weiss einer ob das B660 TUF D4 nen externen Taktgeber hat?

Google hat nichts ausgespuckt.

Nozomu · 01.02.2022

Unrockstar schrieb:
Moin Zusammen
Weiss einer ob das B660 TUF D4 nen externen Taktgeber hat?

Google hat nichts ausgespuckt.

Nein, bisher ist kein DDR4 Board für bekannt.

Alles DDR5 Bretter.

IronAge · 01.02.2022

Hier gibt es einen schönen Bericht zum Aqua/Aqua OC von ASRock

ASRock Z690 Aqua and Aqua OC Thread

www.overclock.net

emissary42 · 02.02.2022

Je nach Hersteller wird AVX-512 nach BIOS-Update komplett deaktiviert (2. Update) - Hardwareluxx

Je nach Hersteller wird AVX-512 nach BIOS-Update komplett deaktiviert.

www.hardwareluxx.de

WWW Reviews

Intercore · 02.02.2022

Hallo zusammen,

ich bin gerade am überlegen von meinem ATX Ryzen 3600 Build auf ein ITX Intel 12th Gen Build umzusteigen. Es soll wohl das NR200P Max werden; die RTX 2070 wird wahrscheinlich erstmal behalten. Bei den Boards komme ich aber gerade ziemlich ins straucheln. Es soll der i5 12600k oder der i7 12700k werden, aber sicher mit DDR4 (32 GB @ 3600), da der Aufpreis zu DDR5 in keinem vernünftigen P/L-Verhältnis steht.

Bis jetzt gefunden habe ich:

ASRock B660I --> Wohl limitiert, was Stromzufuhr angeht
ASRock Z690I --> Wohl limitiert, was Stromzufuhr angeht
Gigabyte B660I
Gigabyte Z690I

Habt ihr Erfahrungen/Tipps, die ihr mit mir teilen könnt? OC steht nicht primär im Vordergrund, wäre bei späterem Bedarf aber nicht schlecht zu haben (daher die k-Variante des Prozessors). Zu Beginn wäre ich eher an Undervolting interessiert, um Verbrauch und Hitze zu optimieren.

Maibauer · 02.02.2022

Toll , hab hier ein MSI Edge und ein 12700KF liegen und kann nichts einbauen weil das LGA1700 Kit für meine AIO fehlt . :fresse:

Gibt es was beim MSI MPG Edge D4 zu beachten ?

IronAge · 02.02.2022

Maibauer schrieb:
Gibt es was beim MSI MPG Edge D4 zu beachten ?

Jo, Unterlegscheiben-Mod nicht vergessen, sonst droht Bentgate.

Maibauer · 03.02.2022

IronAge schrieb:
Jo, Unterlegscheiben-Mod nicht vergessen, sonst droht Bentgate.

In wie fern? Wo Unterlegscheiben ? Das die Sockel sich biegen beim LGA1700 hab ich schon gelesen .

IronAge · 03.02.2022

Maibauer schrieb:
In wie fern? Wo Unterlegscheiben ? Das die Sockel sich biegen beim LGA1700 hab ich schon gelesen .

Alder Lake CPUs fast 5 Grad kühler, wenn man sich das Kühlungs-Problem wieder gerade biegt - ILM-Mod für den Intel Sockel LGA-1700 | Praxis | igor´sLAB

Intels Alder Lake CPUs laufen heiß, sehr heiß. Bereits vor einigen Wochen hatte Igor ja das Verbiegen von CPU und Mainboard durch den LGA1700-Sockel als potentielle Ursache hierfür identifiziert.

www.igorslab.de

Intel Sockel LGA-1700 “Washer mod” Teil 2 - Mainboards, ILM-Hersteller und Kühler im Vorher-Nachher-Vergleich | Praxis | igor´sLAB

Wie versprochen gibt es heute Teil 2 zum „Washermod“, in dem wir noch ein paar Kombinationen an verschiedenen Mainboards, Sockel-Herstellern und Kühlern im Vorher-Nachher-Test mit der Modifikation…

www.igorslab.de

Den Mod solltest du vornehmen vor du die CPU in den Sockel steckst, das Board sollte am besten auch im Gehäuse verschraubt sein wenn die CPU eingesetzt wird.

Maibauer · 03.02.2022

IronAge schrieb:
Alder Lake CPUs fast 5 Grad kühler, wenn man sich das Kühlungs-Problem wieder gerade biegt - ILM-Mod für den Intel Sockel LGA-1700 | Praxis | igor´sLAB

Intels Alder Lake CPUs laufen heiß, sehr heiß. Bereits vor einigen Wochen hatte Igor ja das Verbiegen von CPU und Mainboard durch den LGA1700-Sockel als potentielle Ursache hierfür identifiziert.

www.igorslab.de

Intel Sockel LGA-1700 “Washer mod” Teil 2 - Mainboards, ILM-Hersteller und Kühler im Vorher-Nachher-Vergleich | Praxis | igor´sLAB

Wie versprochen gibt es heute Teil 2 zum „Washermod“, in dem wir noch ein paar Kombinationen an verschiedenen Mainboards, Sockel-Herstellern und Kühlern im Vorher-Nachher-Test mit der Modifikation…

www.igorslab.de

Den Mod solltest du vornehmen vor du die CPU in den Sockel steckst, das Board sollte am besten auch im Gehäuse verschraubt sein wenn die CPU eingesetzt wird.

Ok , Artikel hab ich nicht gelesen . :bigok:

Kannte nur das Video dazu.
Ich schau mir das mal an wenn ich den passenden Montagesatz für meine AIO habe .
THX

Skream · 03.02.2022

Intercore schrieb:
Hallo zusammen,

ich bin gerade am überlegen von meinem ATX Ryzen 3600 Build auf ein ITX Intel 12th Gen Build umzusteigen. Es soll wohl das NR200P Max werden; die RTX 2070 wird wahrscheinlich erstmal behalten. Bei den Boards komme ich aber gerade ziemlich ins straucheln. Es soll der i5 12600k oder der i7 12700k werden, aber sicher mit DDR4 (32 GB @ 3600), da der Aufpreis zu DDR5 in keinem vernünftigen P/L-Verhältnis steht.

Bis jetzt gefunden habe ich:

ASRock B660I --> Wohl limitiert, was Stromzufuhr angeht

ASRock Z690I --> Wohl limitiert, was Stromzufuhr angeht

Gigabyte B660I

Gigabyte Z690I

Habt ihr Erfahrungen/Tipps, die ihr mit mir teilen könnt? OC steht nicht primär im Vordergrund, wäre bei späterem Bedarf aber nicht schlecht zu haben (daher die k-Variante des Prozessors). Zu Beginn wäre ich eher an Undervolting interessiert, um Verbrauch und Hitze zu optimieren.

An diese Frage hänge ich mich gerne dran, ich bin aktuell auch am Überlegen, auf welches ITX-Pferd ich setzen soll. Die Vorteile von DDR5 stehen für mich auch in keinem Verhältnis zum Preis. Geplant ist ein i5 12600K oder ein i7 12700, vorrangig für Office sowie Bild- und Videobearbeitung. Overclocking ist erstmal nicht geplant, eher Undervolting, um die Temperatur im Rahmen zu halten

Maibauer · 03.02.2022

Starten die z690 auch mit nur einem 8 Pin CPU Anschluss?
Mein Netzteil liegt noch bei der Post .

Gelöschtes Mitglied 189335 · 03.02.2022

Nachricht gelöscht

#d3nis · 03.02.2022

Gibt es bei den Herstellern bei den RGB Anschlüssen Unterschiede?
Ich habe aktuell ein Asus Rog Strix B350-F Gaming, möchte mir gerne ein Mini-ITX Board holen und würde gerne die LED Stripes die ich an das aktuelle Board angeschlossen habe weiter nutzen.
Allerdings hat Asus nur ein Mini-ITX Board mit 1700er Sockel im Programm und das hat DDR5.

Falo999 · 03.02.2022

Das MSI Z690 Torpero EK X incl. Mono Waküblock für CPU/VRM ist wirklich mal ein intressantes Board vorallen wenn es wirklich bei 400€ bleibt:

Maibauer · 03.02.2022

********* schrieb:
Klar, der zweite ist eh nur optional.

Sicher ?
Wenn so ein 12900k 250watt zieht , reicht doch einer nicht ?
Gut b660 haben zum Teil auch nur einen aber auch weniger fetures was mit versorgt werden muss .

Gelöschtes Mitglied 189335 · 03.02.2022

Nachricht gelöscht

KevinC4 · 04.02.2022

Ich hätte da mal eine Frage: Sind hohe PCH temps durchaus normal?
Ich nutze ein Asus Z690 Formula und nach dem booten kommt es relativ schnell auf 60°C idle und beim zocken geht es auch auf 80-85°C.

Nozomu · 04.02.2022

Mein ASUS Z690 P kommt während ich zock maximal auf 60°C.

Trill · 04.02.2022

^^Sind bei Asus Boards normal, auch bei anderen Herstellern. Sorgen braucht man sich keine machen, max. zulässige Temp der PCH (Z690 Chipset) liegt bei 108 Grad, bevor sie in den Schutzmodus geht. Es kann also weder etwas defekt gehen noch muss man sich bei diesen Temps Sorgen machen - und ja, bevor einer nachfragt, die 108 Grad stehen in den Whitepapern zur PCH, downloadbar bei Intel im Supportbereich.

undervolter19 · 06.02.2022

Hatte mich gewundert gehabt dass man beim Asus H610 den RAM Takt bis 8000 Mhz einstellen kann, also musste ich es unbedingt auch mal testen :fresse:

Endete ab 3300 Mhz natürlich mit einem Blackscreen :heul:

Aber Alderlake ist einfach nur geil... kann mir mal jemand erklären warum alte Mainboards noch so viel wert sind? Mangels Support neuster CPUs kann ich das nicht nachvollziehen.

Mein Alderlake schafft die 90W Leistung einer Skylake cpu bei 22-25W! Das ist schon ne irre Entwicklung. Obs mit der 13er Reihe noch mal nach vorn geht?

Spieluhr · 06.02.2022

undervolter19 schrieb:
Obs mit der 13er Reihe noch mal nach vorn geht?

Eher nach unten und ja, wenn Raptor Lake mit DLVR kommen sollte (und danach schauts aus), dann gehts mit den Verbrauch noch einmal im 2stelligen Bereich herunter.

Um DLVR effektiv nutzen zu können wird es dann wohl, wegen der geänderten Spannungsversorgung, ein 7xx Chipset Board benötigen, grundsätzlich ist RPL aber auch -dann ohne DLVR- auf 6xx Chipset sockelbar.

Auch wenn ich nur übergangsweise die kleine 12100er nutze aber auch die hat schon sehr gute Werte (Kühlung bQ PureRock mit 2 Lüfter):

..und Singelcore Performance ist wirklich grandios. Da hat sich bei Alder Lake einiges getan.

edit: Das einzige was Asus bei meinen B660 TUF (ATX Version) absolut beschissen gelöst hat ist die Anbindung des 3ten M.2 Slot.
Da Chipset B660 nur max. 6 Lanes PCIe4.0 für NVMe SSD bietet, Asus aber unbedingt alle M.2 Slots via PCIe4.0 anbinden wollte, hat dieser nur zwei Lanes.
Das hätte man besser lösen können und einen M.2 Slot gleich PCIe3.0 x4 Lanes anbinden können.
Absoluter Fail, denn selbst wenn man da nur eine PCIe3.0 SSD sockelt wird die nur mit 2 Lanes supported.
Typisch Asus halt. Hauptsache mit full PCIe4.0 M.2 Support Werbung machen aber für welchen Preis.

Dazu hatte Asus gleich bei zehn B660 Boards wochenlang mit falschen/fehlenden Produkteigenschaften deren Boards beworben:

Die drei PCIe 4.0 M.2-Steckplätze unterstützen bis zu zwei 22110-Geräte und bieten außerdemNVMe SSD RAID-Unterstützung für ein unglaubliches Leistungspotenzial.

Erstelle eine RAID-Konfiguration mit bis zu drei PCIe 4.0-Speichergeräten, um von den schnellsten Datenübertragungsgeschwindigkeiten zu profitieren.

..da hatte ich eine lange E-Mail Korrespondenz mit deren Ratingen Support (Hr. Müller) und nehme Asus auch diesbezgl. in Regress, denn es wurde anfangs argumentiert, dass es sich hierbei um einen "Ausrutscher" zu einem Board Modell handele. Mittlerweile habe ich aber nachgewiesen, dass zehn Modelle mit falschen / nicht zutreffenden Produkteigenschaften beworben wurden und hier kein "Ausrutscher" vor liegt sondern eher erschleichung von Wettbewerbsvorteilen, denn B660 unterstützt kein NVMe Raid. Das kann definitiv nur Z690/H670.

Mittlerweile hat man die Seiten zu den betreffenden Boards überarbeitet und den Werbetext korrigiert. Auch die Handbücher sind überarbeitet worden (steht ein "Update" Suffix dahinter).

Aktuell liegt die ganze Angelegenheit bei den HQ in Taiwan und ich verlange a.) Rücknahme des Boards durch Asus bzw. b.) Bescheinigung und Abwicklung seitens Asus ggü. den Händler zwecks Wandlung des Kaufvertrages.

..und ganz ehrlich, wenn die ganze Geschichte durch ist kommt mir kein Asus Board mehr in den Rechner.
Denn ähnliches hatte Asus schon bei B560 anfangs durchgezogen, nur konnte ich es damals nicht beweisen.

falconch · 07.02.2022

Welches der bisher verfügbaren Boards mit DDR4 hat denn das beste RAM-OC-Potenzial? Was für Werte sind da grob mit 2x 16GB B-Die zu erwarten?

Maibauer · 07.02.2022

Ich finde das die MSI ein guten Job beim RAM OC machen

PS
Kann sich aber bei jedem Board mit einem anderen BIOS verbessern oder verschlechtern . Hilft nur testen .

ET4000 · 07.02.2022

Hallo zusammen.

Macht es für den normalen Betrieb mit 3200Mhz XMP-Profil bei DDR4 einen Unterschied, ob ich 4x8 oder 2x16 Riegel verwende?

Ich finde 4x8 sieht besser aus.

Gruß

Kullberg · 07.02.2022

2 Riegel ist sicherer, aber bei 3200 sollten 4 Riegel kein Problem sein. Schau halt in die QVL, da steht auch, wieviele Module einer Sorte unterstützt werden.

IHS to MB Height (Z-Stack, validated range)	6.529 – 7,532 mm
Thermal Solution Hole Pattern	78 x 78 mm
Socket Seating Plane Height	2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS	25.4 mm
Static Total Compressive Minimum	534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum	1068 N (240 lbf)
Socket Loading	80-240 lbf
Dynamic Compressive Maximum	489.5 N (110 lbf)
Maximum Thermal Solution Mass	950 gram
