Intel LGA1700 Mainboard Laberthread

Prozessoren (Preisvergleich)

12th Gen Core: Alder Lake-S
inte_praesentationsfolion_alder_lake-10.jpg inte_praesentationsfolion_alder_lake-09.jpg inte_praesentationsfolion_alder_lake-06.jpg
inte_praesentationsfolion_alder_lake-03.jpg Intel-Alder-Lake-PCIEe.png Intel-Alder-Lake-Memory.png

Launch Date: 4. November 2021

Intel ARK:
ark.intel.com

Products formerly Alder Lake

Products formerly Alder Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
https://en.wikichip.org/wiki/intel/microarchitectures/alder_lake

13th Gen Core: Raptor Lake-S

Intel ARK:
ark.intel.com

Products formerly Raptor Lake

Products formerly Raptor Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
en.wikichip.org

Raptor Lake - Microarchitectures - Intel - WikiChip

Raptor Lake (RPL) is Intel's successor to Alder Lake, an enhanced Intel 7-process based microarchitecture for mainstream workstations, desktops, and mobile devices. The microarchitecture was developed by Intel's R&D center (IDC) in Haifa, Israel.
en.wikichip.org en.wikichip.org
www.hardwareluxx.de

[Sammelthread] - OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

Was gehört hier rein: Nur Themen über Alder Lake-S CPUs und bzgl. Overclocking dieser Diskussionen/Gespräche rund um das Thema OC, wie z.B. welcher RAM sehr übertaktungsfreudig ist, welches Board die besten Ergebnisse e erreicht, Verbrauchswerte von übertaktete Systeme, Kühlung, das richtige...
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

[Sammelthread] - Raptor Lake OC Ergebnisse

Sammelthread fuer OC Ergebnissen von Raptor Lake CPUs der Modelle 13900K(F,S), 13700K(F), 13600K(F) Werde hier in Zukunft die Top-5 jedes CPU's im Thread listen und updaten. Link zum Google Sheet Top-5 13900K/F/S User P-Core Mhz E-Core Mhz Vcore (Bios) Cooling Motherboard @maltew 5900...
www.hardwareluxx.de www.hardwareluxx.de

Sockel & CPU-Kühlung
Intel LGA1700 vs LGA1200.jpg

Technische Details aus dem Intel Datenblatt (Quelle: THG)

IHS to MB Height (Z-Stack, validated range)6.529 – 7,532 mm
Thermal Solution Hole Pattern78 x 78 mm
Socket Seating Plane Height2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS25.4 mm
Static Total Compressive Minimum534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum1068 N (240 lbf)
Socket Loading80-240 lbf
Dynamic Compressive Maximum489.5 N (110 lbf)
Maximum Thermal Solution Mass950 gram

Durch den geänderten Lochabstand von 78mm werden Kühler benötigt, welche explizit kompatibel mit LGA1700 sind.

1) Luftkühler:

Luftkühlung CPU-Kühler mit Sockel: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Luftkühlung CPU-Kühler mit Sockel: 1700
geizhals.de geizhals.de
2) Wasserkühlungen (AIO):

Wasserkühlung Komplettsets mit CPU: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Wasserkühlung Komplettsets mit CPU: 1700
geizhals.de geizhals.de

Diverse Hersteller haben auch bereits Umrüst-Kits angekündigt:

Kühllösungen für Intel Alder Lake (LGA1700) im Überblick (Update) - Hardwareluxx

Wir stellen kompatible Kühllösungen für Intel Alder Lake (LGA1700) im Überblick vor.
www.hardwareluxx.de www.hardwareluxx.de

Chipsätze

Mainboards (Preisvergleich)

ASRock (600 Series Upgrade Micropage | Preisvergleich )

ASUS (600 Series Micropage | 700 Series Micropage | Cash-Back | Preisvergleich | ASUS ROG OC Guide )
www.hardwareluxx.de

[Sammelthread] - ASUS ROG Maximus Z690 Hero (LGA1700)

[Sammelthread] ASUS ROG Maximus Z690 Hero (LGA1700) Produktseite | Support Downloads | Handbuch (PDF) | Preisvergleich Spezifikationen BIOS Offizielle Releases 2204 (2022/12/09) 2103 (2022/10/19) 2004 (2022/09/16 - Improve system performance, Update ME version to 16.1.25.1885v2) 1720...
www.hardwareluxx.de www.hardwareluxx.de
Spezifikationen aller Modelle im Überblick:

Biostar (Press Release & Product Links | Preisvergleich)

EVGA (Z690 Micropage | Z790 Micropage | Preisvergleich)

EVGA Z690-dark.jpg EVGA Z690-classified.jpg EVGA Z790 DARK 121-RL-E799-KR_XL_3.jpg EVGA Z790 CLASSIFIED 121-RL-E798-KR_XL_3.jpg

Gigabyte (Z690 Micropage | Z790 Micropage | Preisvergleich)

MSI (600 Series Micropage | 700 Series Micropage | Early Bird Aktion | Preisvergleich)
​

Hardwareluxx Tests, WWW Reviews & Links

www.hardwareluxx.de

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test - Hardwareluxx

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks - Hardwareluxx

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test - Hardwareluxx

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i5-13500 und Core i3-13100F im Test: Einmal

Einmal
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test - Hardwareluxx

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test - Hardwareluxx

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

K wie Mittelklasse: Intel Core i7-12700K im Test - Hardwareluxx

K wie Mittelklasse: Intel Core i7-12700K im Test
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen - Hardwareluxx

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Test: Effizienz von Alder Lake in Spielen im Vergleich - Hardwareluxx

Test: Effizienz von Alder Lake in Spielen im Vergleich.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

ASRock H670 PG Riptide im Test - günstig und gut? - Hardwareluxx

In einem Test haben wir ASRocks H670 PG Riptide angeschaut und es durchgetestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Es muss nicht immer High-End sein: ASUS TUF Gaming B660M-Plus (WiFi) D4 im Test - Hardwareluxx

ASUS' TUF Gaming B660M-Plus (WiFi) D4 haben sich im Test als solide Bretter für günstigere Builds ohne große Ansprüche herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Dank BCLK-OC eine absolute Empfehlung: ASUS ROG Strix B660-G Gaming WiFi im Test - Hardwareluxx

Dank des BCLK-OC-Features ist das ASUS ROG Strix B660-G Gaming WiFi eine sehr interessante Platine. Wir haben sie uns näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mittelklasse-Board mit DDR4: ASUS ROG Strix Z690-A Gaming WiFi D4 im Test - Hardwareluxx

Das ASUS ROG Strix Z690-A Gaming WiFi D4 ist ein guter Unterbau mit DDR4-Unterstützung, das jedoch auch mögliche Einschränkungen mit sich bringt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Abschied von den römischen Zahlen: ASUS ROG Maximus Z690 Hero im Test - Hardwareluxx

Das ASUS ROG Maximus Z690 Hero ist eine gut ausgestattete Platine für Intels Alder-Lake-S-Prozessoren inklusive Thunderbolt 4
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Solider LGA1700-Unterbau mit langem Startatem: Das Gigabyte Z690 AORUS Ultra im Test - Hardwareluxx

Das Gigabyte Z690 AORUS Ultra konnte sich im Test bis auf die zu lange POST-Dauer überzeugen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Viel Ausstattung für Alder-Lake: Gigabyte Z690 AORUS Master im Test - Hardwareluxx

Als erstes LGA1700-Mainboard haben wir Gigabytes Z690 AORUS Master aus der Oberklasse auf Herz und Nieren geprüft.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG B760 TOMAHAWK WIFI im Test: Hochpreisige Mainstream-Platine mit Abstrichen - Hardwareluxx

Wir haben das MSI MAG B760 TOMAHAWK WIFI mit Intels B760-Chipsatz für den Mainstream getestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Inklusive WLAN und Bluetooth: MSI MAG Z690 TOMAHAWK WIFI im Kurztest - Hardwareluxx

Das MSI MAG Z690 TOMAHAWK WIFI ist ein MAG Z690 TORPEDO inklusive WLAN, Bluetooth und bringt für alle vier M.2-Anschlüsse einen Kühler mit.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MPG Z690 CARBON WIFI im Test - Der große Wurf? - Hardwareluxx

Nun haben wir auch das MSI MPG Z690 CARBON WIFI in einem Test untersucht.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MEG Z690 UNIFY im Test: Schwarzes Brett ohne 10-GBit/s-LAN - Hardwareluxx

MSIs MEG Z690 UNIFY hat sich als leistungsstarkes, dunkles Overclocking-Brett für Intels Alder-Lake-S-Prozessoren herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test - Hardwareluxx

Im Test hat sich das MSI MEG Z690 ACE als hochwertige Oberklasse-Platine mit einigen Einschränkungen herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Exot mit solider Ausstattung: Das NZXT N7 Z690 im Test - Hardwareluxx

Auch für Alder-Lake-S bietet NZXT zwei LGA1700-Mainboards an. Das große Modell, N7 Z690, haben wir uns in einem Test näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
1) Skatterbencher
skatterbencher.com

Alder Lake Overclocking: What's New - SkatterBencher

Alder Lake is finally here and just like with every new generation, a new CPU means new overclocking features.
skatterbencher.com skatterbencher.com
2) ASUS ROG

ROG Z690 Overclocking Info[6815].pdf

drive.google.com drive.google.com
3) ASUS ROG Maximus Z690 Hero @ Jagat Review
oc.jagatreview.com

Overclocking Core i9-12900K di ASUS ROG Maximus Z690 HERO (feat. ROG AI OC) • Jagat OC

Overclocking merupakan salah satu hal yang menjadi highlight peluncuran prosesor Intel Core 12th Gen 'Alder Lake', ini terjadi karena prosesor Alder Lake yang
oc.jagatreview.com oc.jagatreview.com
WWW Launch Coverage - Part 1: The CPU Reviews

WWW Launch Coverage - Part 2: The MB Reviews

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn man das gesamte System betrachtet ist seit So. 1151 v2 der Verbrauch mit jeder Generation angestiegen.

Gut, mir gings da nicht um die volle Last, weil ich die fast nie anliegen habe, aber die Taktraten, die Fummlerei und wie gesagt die Teillastszenarien empfand ich ansprechend

Ich meine auch den idle Verbrauch - bei So. 1151 v2 waren da 20W keine Seltenheit - davon kann man heute bei den nachfolgenden Generationen nur noch träumen.

Z370 K6 / Offset -90 / Loadline Calibration Lv. 5 (ASPM/Package = Auto), USB 3.1/ThirdParty SATA/2. LAN Chip/LED Beleuchtung aus. (Onboard Sound an)
Palit 1080
Kingston Fury 2400 2x 16GB
1x 960 EVO / 1x 850 EVO
Seasonic Platinum 660W
Define 6 - Werkslüfter auf Silent / CPU Fan Silent ca. 650-700 RPM

Idle 40W (ohne Monitor) - Messung mit Tapo P110 und ein 0815 Messgerät (Toleranz ca. 1W)

PS: ein Z87 Extreme 4 + Xeon System habe ich auch noch.... Messung macht aber mit einer 290er kein Sinn im Idle ;)

---------------

Mein Plan (Das Upgrade brauche ich 2x)

13600K/13700K = 800€ oder 1000€
DDR4 2x 16GB 2400 (vorhanden) oder Neukauf ? DDR4 -> 200€ 3200CL16 2x16GB oder 400€ für DDR5 5600CL36 2x16GB
Chipsatz B660/Z690 .... Z790

Gute Frage.

Zuletzt bearbeitet:
Wie gut skaliert ein z790 mit DDR4?

Der Grund dafür, dass es die MSI Z790 Boards aktuell nicht bzw nur wenige zu kaufen gibt ist COVID, und ein Z790 Unify-X soll es NICHT geben.

Hast du da mehr Infos zu, warum es kein Unify geben wird? Irgendwie was offizielles?

Hätte echt gedacht, dass sich die Serie etabliert hat.

Aussage von jemandem aus einem US Forum der Verbindungen zu MSI hat(Asiate).

Warum sonst würde MSI hinterm Berg halten, die anderen 1DPC ATX Boards sind alle offiziell.

Zuletzt bearbeitet:
Gibt es ein Z690 oder Z790 Board mit DDR4 und vollen 16 Lanes auf dem 4 oder 5 PCIE Slot?

Hat noch jemand das "Problem", dass der PCH im Betrieb 80° erreicht? Bei mir ist die GPU vertikal verbaut und von unten pusten drei 120er Lüfter mit unter 400 U/min Luft in das Gehäuse. Ich hab drei PCIE 3.0 M2 SSDs (970, 970 Evo und Crucial P5, je 2TB) und eine 4TB SATA SSD am Chipsatz hängen.

Das Board ist ein Asus Z690 Strix D4. Kann es was bringen, wenn ich die M2 Slots versuche auf PCIE 3.0 zu setzen? Die laufen jetzt auf 4.0, auch wenn die SSDs nur 3.0 können. Mir kommen die 80° etwas viel vor.

Heiner34 schrieb:
Covid? Hö?
Zum Vergrößern anklicken....

Eine MSI Fabrik befindet sich in Kunshan in der Provinz Jiangsu, und die zweite China Fab von MSI hat ihren Sitz in Shenzen in der Provinz Guangdong.


Eine/r hat Corona dann ist der Laden dicht. :sneaky:

Zuletzt bearbeitet:
Spricht was gegen das Z690-A ROG DDR4 mit 13600k oder 13700k als Umstieg von X570 / 5950x? Würde ungern den RAM wechseln, hab 4x8 die 3800CL14 machen.

fsk123 schrieb:

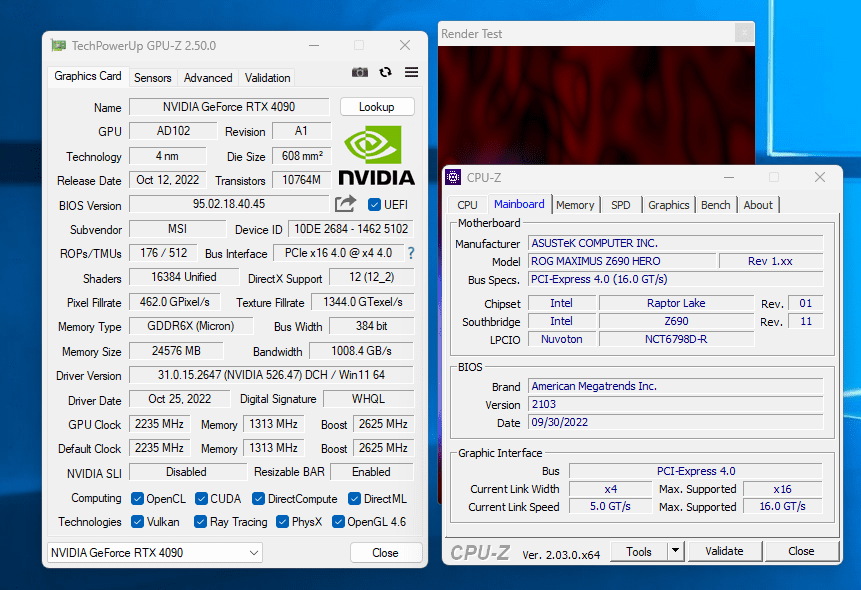

ich weiss nicht ob das mit dem z690 hero bios zutun hat warum ich nur x4 habe
Zum Vergrößern anklicken....

In welchem Slot steckt die Karte?
Riser Kabel verwendet?
Bios Einstellungen nicht irgendwo gedrosselt?

im ersten slot
kein Riser Kabel
bios ist aktuell und nichts verstellt auser xmp aber auch bios rest hat nichts gebracht

meine 3090 macht x16

Vielleicht auch ein Versuch Wert ein anderes Tool zum auslesen suchen falls aus welchem Grund auch immer vielleicht ein falschen Wert anzeigt. . Ansonsten mal in einem anderen Rechner testen die Karte. Wenns da auch ist scheint sie defekt zu sein.

cpuz zeigt auch x4 an
in 3dmark / SPEED WAY schaffe ich trotzdem über 10 000 Punkte sollte das dann nicht deutlich weniger sein

hgjh-png.811635

IronAge schrieb:
Die flüchten teilweise aus den abgesperrten Werken, und zwar nicht nur bei Foxconn, Foxconn produziert nicht nur iPhones.

Und es wirkt sich halt auch auf den Transport/die Logistik aus.
Zum Vergrößern anklicken....
Sorry dann würde ich mal sagen nicht Covid sondern die Chinesische Covid Propaganda, das konnte man ja sogar schon bei Markus Lanz sehen.

Mal so in den Raum hineingefragt, für die Asus Apex MB serie gab es bisher nie ein Monoblock von EK oder Bitspower oder?

@fsk123
Siehst Du das Fragezeichen neben PCI... ? Klick da mal drauf - dann wird der Wert unter Last angezeigt.

Ralle86 schrieb:
Hat noch jemand das "Problem", dass der PCH im Betrieb 80° erreicht? Bei mir ist die GPU vertikal verbaut und von unten pusten drei 120er Lüfter mit unter 400 U/min Luft in das Gehäuse. Ich hab drei PCIE 3.0 M2 SSDs (970, 970 Evo und Crucial P5, je 2TB) und eine 4TB SATA SSD am Chipsatz hängen.

Das Board ist ein Asus Z690 Strix D4. Kann es was bringen, wenn ich die M2 Slots versuche auf PCIE 3.0 zu setzen? Die laufen jetzt auf 4.0, auch wenn die SSDs nur 3.0 können. Mir kommen die 80° etwas viel vor.
Zum Vergrößern anklicken....
Ich frage nochmal nach :wink:
Bob_Busfahrer schrieb:
Spricht was gegen das Z690-A ROG DDR4 mit 13600k oder 13700k als Umstieg von X570 / 5950x? Würde ungern den RAM wechseln, hab 4x8 die 3800CL14 machen.
Zum Vergrößern anklicken....
Da spricht nichts dagegen. Ich das Z690 Strix D4 mit einem 13900k im Einsatz. Ob du den RAM mit Vollbestückung auf 3800 MHz laufen lassen kannst, musst du testen, das packt nicht jede CPU.
Ich bin im Februar von einem 5950x auf einen 12700k gewechselt und jetzt auf den 13900k.

Nö PCH bleibt Kühl. 3x M.2 2x 3er 1x 4er 3x Sata SSD dran. Eine X1 Soundkarte.
Allerdings auch nen ganz anderes Board.

35-40°C

Zur zeit ist aber auch recht frisch, wird imSommer etwas anders aussehen denke ich.

Zuletzt bearbeitet:
Würde gerne mal kurz eure Schwarm-Intelligenz anzapfen. Ich werde auf nen K13700K umsteigen, aber den vorhandenen G.Skill Trident Z RGB DIMM Kit 32GB /DDR4-3600 / CL16-16-16-36
weiter verwenden. Bestellt hatte ich mir das GIGABYTE Z690 AORUS Elite DDR4. Ich wollte dann versuchen, den RAM in Richtung 4000 MHz zu bringen.

Meine Fragen nun:

Glaubt ihr es ist ein Versuch wert, es mit dem Gigabyte zu probieren oder sollte ich mich dann eher ein anderes Board aussuchen und das Gigabyte ungeöffnet zurück senden?
Wären es mit dem MSI MAG Z690 Tomahawk WIFI DDR4 oder ASRock Z690 Extreme eher von Erfolg geprägt?

Hier und in div. Foren gehen die Meinungen auseinander, wobei es an sich ein ordentliches Board für "Stock" sein soll.

Vielen Dank für euren Input! :)

Zuletzt bearbeitet:
Was soll den deiner Meinung nach das Msi oder das Asrock besser machen als das Gigabyte?
Wie du ja schon sagst du suchst ein Board was nur laufen soll und nicht eins wo du dass aller letzte an OC heraus holst und dafür reicht das Gigabyte allemal.

Anmelden, um zu antworten.

Ähnliche Themen

HWL News Bot
ASUS ROG Strix Z790-E Gaming WiFi II im Test: Verbesserte Features für hohen Aufpreis
2
Antworten
31
Aufrufe
3K
der_Schmutzige
der_Schmutzige
emissary42
[Sammelthread] Intel LGA1851 Mainboard Laberthread (Z890 / W880 / Q870 / B860 / H810)
42 43 44
Antworten
1K
Aufrufe
62K
Ratatöskr
R
mantiz
[Sammelthread] Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread
14 15 16
Antworten
457
Aufrufe
25K
mitcharts
mitcharts
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
