[Sammelthread] Intel LGA1700 Mainboard Laberthread (Z790, H770, B760, Z690, H670, B660, H610)

Intel LGA1700 Mainboard Laberthread

Prozessoren (Preisvergleich)

12th Gen Core: Alder Lake-S
inte_praesentationsfolion_alder_lake-10.jpg inte_praesentationsfolion_alder_lake-09.jpg inte_praesentationsfolion_alder_lake-06.jpg
inte_praesentationsfolion_alder_lake-03.jpg Intel-Alder-Lake-PCIEe.png Intel-Alder-Lake-Memory.png

Launch Date: 4. November 2021

Intel ARK:
ark.intel.com

Products formerly Alder Lake

Products formerly Alder Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
https://en.wikichip.org/wiki/intel/microarchitectures/alder_lake

13th Gen Core: Raptor Lake-S

Intel ARK:
ark.intel.com

Products formerly Raptor Lake

Products formerly Raptor Lake product listing with links to detailed product features and specifications.
ark.intel.com ark.intel.com

Wikichip:
en.wikichip.org

Raptor Lake - Microarchitectures - Intel - WikiChip

Raptor Lake (RPL) is Intel's successor to Alder Lake, an enhanced Intel 7-process based microarchitecture for mainstream workstations, desktops, and mobile devices. The microarchitecture was developed by Intel's R&D center (IDC) in Haifa, Israel.
en.wikichip.org en.wikichip.org
www.hardwareluxx.de

[Sammelthread] - OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

Was gehört hier rein: Nur Themen über Alder Lake-S CPUs und bzgl. Overclocking dieser Diskussionen/Gespräche rund um das Thema OC, wie z.B. welcher RAM sehr übertaktungsfreudig ist, welches Board die besten Ergebnisse e erreicht, Verbrauchswerte von übertaktete Systeme, Kühlung, das richtige...
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

[Sammelthread] - Raptor Lake OC Ergebnisse

Sammelthread fuer OC Ergebnissen von Raptor Lake CPUs der Modelle 13900K(F,S), 13700K(F), 13600K(F) Werde hier in Zukunft die Top-5 jedes CPU's im Thread listen und updaten. Link zum Google Sheet Top-5 13900K/F/S User P-Core Mhz E-Core Mhz Vcore (Bios) Cooling Motherboard @maltew 5900...
www.hardwareluxx.de www.hardwareluxx.de

Sockel & CPU-Kühlung
Intel LGA1700 vs LGA1200.jpg

Technische Details aus dem Intel Datenblatt (Quelle: THG)

IHS to MB Height (Z-Stack, validated range)6.529 – 7,532 mm
Thermal Solution Hole Pattern78 x 78 mm
Socket Seating Plane Height2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS25.4 mm
Static Total Compressive Minimum534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum1068 N (240 lbf)
Socket Loading80-240 lbf
Dynamic Compressive Maximum489.5 N (110 lbf)
Maximum Thermal Solution Mass950 gram

Durch den geänderten Lochabstand von 78mm werden Kühler benötigt, welche explizit kompatibel mit LGA1700 sind.

1) Luftkühler:

Luftkühlung CPU-Kühler mit Sockel: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Luftkühlung CPU-Kühler mit Sockel: 1700
geizhals.de geizhals.de
2) Wasserkühlungen (AIO):

Wasserkühlung Komplettsets mit CPU: 1700 Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Wasserkühlung Komplettsets mit CPU: 1700
geizhals.de geizhals.de

Diverse Hersteller haben auch bereits Umrüst-Kits angekündigt:

Kühllösungen für Intel Alder Lake (LGA1700) im Überblick (Update) - Hardwareluxx

Wir stellen kompatible Kühllösungen für Intel Alder Lake (LGA1700) im Überblick vor.
www.hardwareluxx.de www.hardwareluxx.de

Chipsätze

Mainboards (Preisvergleich)

ASRock (600 Series Upgrade Micropage | Preisvergleich )

ASUS (600 Series Micropage | 700 Series Micropage | Cash-Back | Preisvergleich | ASUS ROG OC Guide )
www.hardwareluxx.de

[Sammelthread] - ASUS ROG Maximus Z690 Hero (LGA1700)

[Sammelthread] ASUS ROG Maximus Z690 Hero (LGA1700) Produktseite | Support Downloads | Handbuch (PDF) | Preisvergleich Spezifikationen BIOS Offizielle Releases 2204 (2022/12/09) 2103 (2022/10/19) 2004 (2022/09/16 - Improve system performance, Update ME version to 16.1.25.1885v2) 1720...
www.hardwareluxx.de www.hardwareluxx.de
Spezifikationen aller Modelle im Überblick:

Biostar (Press Release & Product Links | Preisvergleich)

EVGA (Z690 Micropage | Z790 Micropage | Preisvergleich)

EVGA Z690-dark.jpg EVGA Z690-classified.jpg EVGA Z790 DARK 121-RL-E799-KR_XL_3.jpg EVGA Z790 CLASSIFIED 121-RL-E798-KR_XL_3.jpg

Gigabyte (Z690 Micropage | Z790 Micropage | Preisvergleich)

MSI (600 Series Micropage | 700 Series Micropage | Early Bird Aktion | Preisvergleich)
​

Hardwareluxx Tests, WWW Reviews & Links

www.hardwareluxx.de

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test - Hardwareluxx

Zügellos bei 6 GHz und mehr: Intels Core i9-13900KS im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks - Hardwareluxx

CPU-Tests nachgereicht: Core i7-13700K und Ryzen 7 5800X3D Gaming-Benchmarks.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test - Hardwareluxx

Der Dino Intel ist noch nicht ausgestorben: Core i9-13900K und Core i5-13600K im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i5-13500 und Core i3-13100F im Test: Einmal

Einmal
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test - Hardwareluxx

Der Raptor, der eigentlich ein Alder-Lake ist: Der Core i5-13400F im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test - Hardwareluxx

Core i9-12900K und Core i5-12600K: Hybrid-Desktop-CPUs Alder Lake im Test.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

K wie Mittelklasse: Intel Core i7-12700K im Test - Hardwareluxx

K wie Mittelklasse: Intel Core i7-12700K im Test
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen - Hardwareluxx

BCLK OC: Core i3-12100F und B660-Plattform-Erfahrungen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Test: Effizienz von Alder Lake in Spielen im Vergleich - Hardwareluxx

Test: Effizienz von Alder Lake in Spielen im Vergleich.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

ASRock H670 PG Riptide im Test - günstig und gut? - Hardwareluxx

In einem Test haben wir ASRocks H670 PG Riptide angeschaut und es durchgetestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Es muss nicht immer High-End sein: ASUS TUF Gaming B660M-Plus (WiFi) D4 im Test - Hardwareluxx

ASUS' TUF Gaming B660M-Plus (WiFi) D4 haben sich im Test als solide Bretter für günstigere Builds ohne große Ansprüche herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Dank BCLK-OC eine absolute Empfehlung: ASUS ROG Strix B660-G Gaming WiFi im Test - Hardwareluxx

Dank des BCLK-OC-Features ist das ASUS ROG Strix B660-G Gaming WiFi eine sehr interessante Platine. Wir haben sie uns näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mittelklasse-Board mit DDR4: ASUS ROG Strix Z690-A Gaming WiFi D4 im Test - Hardwareluxx

Das ASUS ROG Strix Z690-A Gaming WiFi D4 ist ein guter Unterbau mit DDR4-Unterstützung, das jedoch auch mögliche Einschränkungen mit sich bringt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Abschied von den römischen Zahlen: ASUS ROG Maximus Z690 Hero im Test - Hardwareluxx

Das ASUS ROG Maximus Z690 Hero ist eine gut ausgestattete Platine für Intels Alder-Lake-S-Prozessoren inklusive Thunderbolt 4
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Solider LGA1700-Unterbau mit langem Startatem: Das Gigabyte Z690 AORUS Ultra im Test - Hardwareluxx

Das Gigabyte Z690 AORUS Ultra konnte sich im Test bis auf die zu lange POST-Dauer überzeugen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Viel Ausstattung für Alder-Lake: Gigabyte Z690 AORUS Master im Test - Hardwareluxx

Als erstes LGA1700-Mainboard haben wir Gigabytes Z690 AORUS Master aus der Oberklasse auf Herz und Nieren geprüft.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG B760 TOMAHAWK WIFI im Test: Hochpreisige Mainstream-Platine mit Abstrichen - Hardwareluxx

Wir haben das MSI MAG B760 TOMAHAWK WIFI mit Intels B760-Chipsatz für den Mainstream getestet.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MAG Z690 TORPEDO im Test: Solider Gaming-Einstieg - Hardwareluxx

Wir haben das MSI MAG Z690 TORPEDO unter die Lupe genommen.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Inklusive WLAN und Bluetooth: MSI MAG Z690 TOMAHAWK WIFI im Kurztest - Hardwareluxx

Das MSI MAG Z690 TOMAHAWK WIFI ist ein MAG Z690 TORPEDO inklusive WLAN, Bluetooth und bringt für alle vier M.2-Anschlüsse einen Kühler mit.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MPG Z690 CARBON WIFI im Test - Der große Wurf? - Hardwareluxx

Nun haben wir auch das MSI MPG Z690 CARBON WIFI in einem Test untersucht.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

MSI MEG Z690 UNIFY im Test: Schwarzes Brett ohne 10-GBit/s-LAN - Hardwareluxx

MSIs MEG Z690 UNIFY hat sich als leistungsstarkes, dunkles Overclocking-Brett für Intels Alder-Lake-S-Prozessoren herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Mit Thunderbolt, aber ohne 10-GBit/s-LAN: MSI MEG Z690 ACE im Test - Hardwareluxx

Im Test hat sich das MSI MEG Z690 ACE als hochwertige Oberklasse-Platine mit einigen Einschränkungen herausgestellt.
www.hardwareluxx.de www.hardwareluxx.de
www.hardwareluxx.de

Exot mit solider Ausstattung: Das NZXT N7 Z690 im Test - Hardwareluxx

Auch für Alder-Lake-S bietet NZXT zwei LGA1700-Mainboards an. Das große Modell, N7 Z690, haben wir uns in einem Test näher angeschaut.
www.hardwareluxx.de www.hardwareluxx.de
1) Skatterbencher
skatterbencher.com

Alder Lake Overclocking: What's New - SkatterBencher

Alder Lake is finally here and just like with every new generation, a new CPU means new overclocking features.
skatterbencher.com skatterbencher.com
2) ASUS ROG

ROG Z690 Overclocking Info[6815].pdf

drive.google.com drive.google.com
3) ASUS ROG Maximus Z690 Hero @ Jagat Review
oc.jagatreview.com

Overclocking Core i9-12900K di ASUS ROG Maximus Z690 HERO (feat. ROG AI OC) • Jagat OC

Overclocking merupakan salah satu hal yang menjadi highlight peluncuran prosesor Intel Core 12th Gen 'Alder Lake', ini terjadi karena prosesor Alder Lake yang
oc.jagatreview.com oc.jagatreview.com
WWW Launch Coverage - Part 1: The CPU Reviews

WWW Launch Coverage - Part 2: The MB Reviews

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Sorry, dann hatte ich nicht deutlich genug hervorgehoben, dass ich den RAM auf 4000 MHz bringen möchte.
Vielleicht ist die Frage im Intel DDR4 OC Thread besser aufgehoben.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Moinsen, habe das Hero nun im Case, läuft soweit alles out of the box, XMP 1 eben geladen scheint zu funzen, mit den 6400 "standard" der Team RAMS. Ich lese ja ab und an bei overcklock net von problemen beim Z790 Asus wenn XMP geladen wird - das waren aber imho speeds von 7200 + bei denen drüben. Also ich lasse vorerst das Auslieferungsbios (401) . Nun Butter bei die Fische, ich kenne mich im Asus Bios null aus, was muss ich tuen um die prediction von den P bzw E-cores auszulesen...... Danke

Edith:



...sowas habe ich noch im Gerätemanager ???

keeel83 schrieb:
Sorry, dann hatte ich nicht deutlich genug hervorgehoben, dass ich den RAM auf 4000 MHz bringen möchte.
Vielleicht ist die Frage im Intel DDR4 OC Thread besser aufgehoben.
Zum Vergrößern anklicken....
Das Board wird es schaffen die Frage ist eher ob deine Ram´s B-Dies sind und ob der Controller in der CPU gut genug ist.

Zuletzt bearbeitet:
Neon Knights schrieb:
Moinsen, habe das Hero nun im Case, läuft soweit alles out of the box, XMP 1 eben geladen scheint zu funzen, mit den 6400 "standard" der Team RAMS. Ich lese ja ab und an bei overcklock net von problemen beim Z790 Asus wenn XMP geladen wird - das waren aber imho speeds von 7200 + bei denen drüben. Also ich lasse vorerst das Auslieferungsbios (401) . Nun Butter bei die Fische, ich kenne mich im Asus Bios null aus, was muss ich tuen um die prediction von den P bzw E-cores auszulesen...... Danke

Edith:

Anhang anzeigen 812340

...sowas habe ich noch im Gerätemanager ???
Zum Vergrößern anklicken....
Im Bios bei AI tuning war das glaube, da werden die dir angezeit.
Du hast def. ne Top Stück Silizium^^

Danke @Phoenix2000 ,
demnach sind die E-cores wohl weniger kräftig, ist mir aber auch nicht ganz so wichtig, muss mich eh´ noch heftig einlesen wo man wie was optimieren kann. Ist auf jeden Fall eine Bereicherung im Vgl. zum Rocket Lake.

Neon Knights schrieb:
Danke @Phoenix2000 ,
demnach sind die E-cores wohl weniger kräftig, ist mir aber auch nicht ganz so wichtig, muss mich eh´ noch heftig einlesen wo man wie was optimieren kann. Ist auf jeden Fall eine Bereicherung im Vgl. zum Rocket Lake.

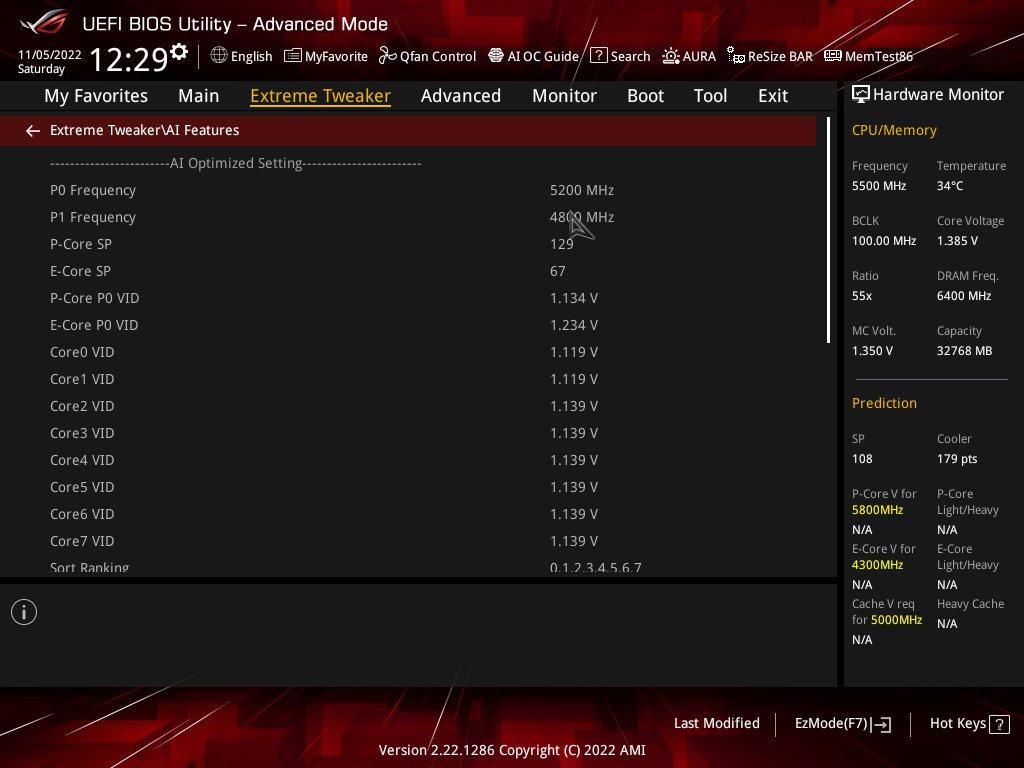

Anhang anzeigen 812361
Zum Vergrößern anklicken....
Jackpot wenn die Werte stimmen :wink: :bigok:
Du hast doch das Z790 oder?

Was mich aber wundert das oben 5,2/4,8ghz steht.Hast du das beste Bios drauf?
Und evtl nen ME Firmware Update

Heftig . Wie hoch gehen die SP werte denn eigendlich?

GZ auch von mir :drool:
wie lange hast du gesucht oder wiviel hast du gekauft / besorgt um die zu bekommen ?

Van_De_Haas schrieb:
Heftig . Wie hoch gehen die SP werte denn eigendlich?

GZ auch von mir :drool:
wie lange hast du gesucht oder wiviel hast du gekauft / besorgt um die zu bekommen ?
Zum Vergrößern anklicken....
eine beim Caseking früh vorbestellt, das war´s - gönnt mir bitte das Glück mit der CPU, ich habe nämlich in den letzten Wochen viel zu viel Kohle im Euro Lotto versenkt....:sneaky:

P0 fequency 5200? E-core 67? Da läuft noch was schief

sp bug bei dem boosttakt ^^

wenn mir einer sagt welches Bios ich nehmen soll ? Ich bin im Bilde das ein Herr Shamino diverse Beta Biose gepostet hat, aber wenn alles sonst läuft, insbesondere XMP, sehe ich VOREST von einem Flash ab, ungeachtet möglicher Korrekturen der SP Werte. Einen Pokal kann man mit SP Werten eh nicht verdienen - auch keine Kohle 🤗

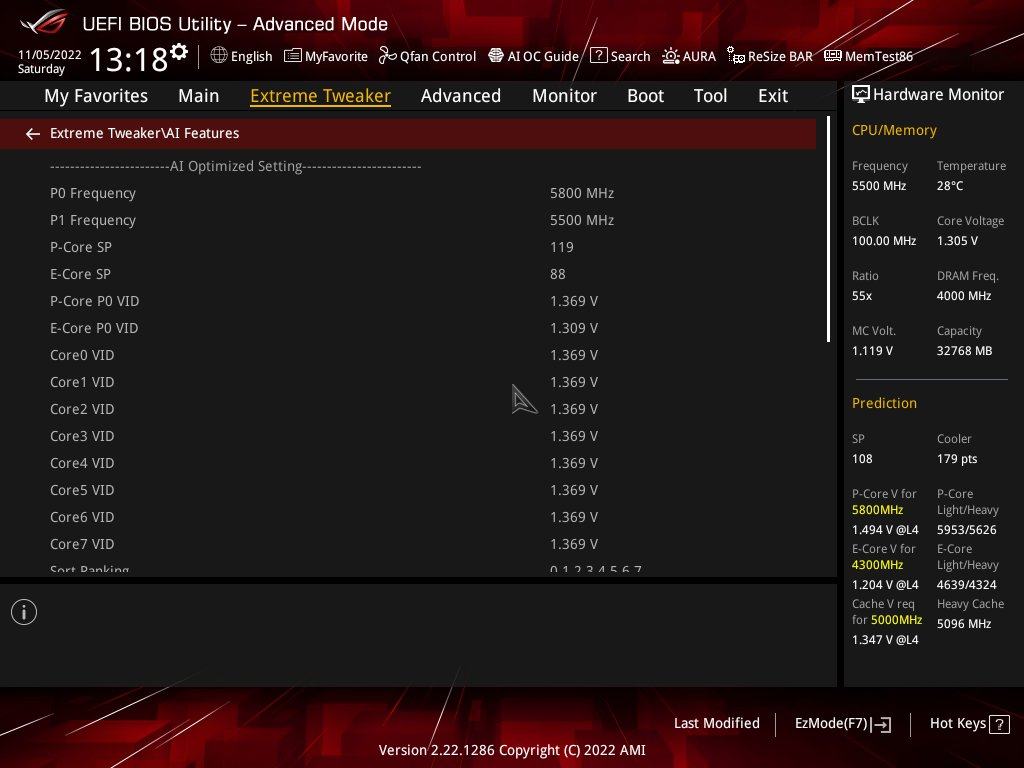

@Neon Knights GZ, gönne dir die Perle. Würde dir trotzdem empfehlen mal BIOS 703 drauf zu machen, das läuft ziemlich stabil. Wenn die VID Werte wirklich stimmen, wäre das extrem stark. 1,119V für einzelne Cores wäre extrem gut.
Fast 0,3V Unterschied zu meiner CPU :)

Ansonsten zum Gerätemanager:
RAID-Controller: Intel VMD Treiber installieren oder im BIOS deaktivieren.
USB: Chipsatztreiber installieren.

...das sind für mich noch alles böhmische Dörfer mangels Asus Erfahrung und Überhaupt hatte ich ja Alder Lake übersprungen
Beitrag automatisch zusammengeführt:

roestzwiebel schrieb:
@Neon Knights GZ, gönne dir die Perle. Würde dir trotzdem empfehlen mal BIOS 703 drauf zu machen, das läuft ziemlich stabil. Wenn die VID Werte wirklich stimmen, wäre das extrem stark. 1,119V für einzelne Cores wäre extrem gut.
Fast 0,3V Unterschied zu meiner CPU :)

Ansonsten zum Gerätemanager:
RAID-Controller: Intel VMD Treiber installieren oder im BIOS deaktivieren.
USB: Chipsatztreiber installieren.
Zum Vergrößern anklicken....
Vielen Dank, ich werde das Bios die Tage mal drauf spielen, zuerst kümmere ich mich dann um die Treiber und ich muss noch ne Menge nachinstallieren. Dank Euch.

Da bin ich mit meiner CPU SP100 gesamt , ne ecke drunter ^^ verdammt.

Leider habe ich auch Kohle verbrannt , kann mir keine x cpus zum selektieren besorgen :fresse: "man lebt nur einmal" muss man gut das Geld verteilen auf die bedürfnisse

Konntest du noch nie, sonst hättest du nicht damals auf ebay versucht meinen Chip wieder an mich zurück zu geben als Defekt, den du dann nachher an swdtechnik verscherbelt hast. Der natürlich einwandfrei rennt....

Zuletzt bearbeitet:
snakeeyes schrieb:
Konntest du noch nie, sonst hättest du nicht damals versucht meine Chip wieder auf Ebay an mich zurück zu geben als Defekt, den du dann nachher an swdtechnik verscherbelt hast. Der natürlich einwandfrei rennt....
Zum Vergrößern anklicken....
:eek:

Man muss sagen, das der 13900k@Stock schon verdammt schnell ist, ne Perle ist immer nice.
Aber lieber nen vernünftiges RamOC also 200-300Mhz mehr Takt, das bringt einfach mehr.

Am besten ist natürlich du hast beides^^

Neon Knights schrieb:
:eek:
Zum Vergrößern anklicken....
Ja sowas kommt leider raus wenn man so beschränkt ist und das gleiche Bild nimmt und dann noch die Rechnung mit gibt auf der mein Name steht :d. Die Welt ist klein. Macht man einmal mit mir, kein zweites mal.

IronAge schrieb:
das kann nur Bollocks sei
Zum Vergrößern anklicken....

Jup, deswegen bin ich gespannt auf die Werte nach dem BIOS Update. Das Auslieferungsbios ist ja älter als das, was auf der offiziellen Supportseite erhältlich ist. „Leichte“ Skepsis also durchaus vorhanden was den SP-Wert angeht, aber ich würde diese „Wunder“-CPU jedem gönnen, falls es doch stimmt :LOL:

Bitte sehr (088) war vom Datum der Datei etwas neuer -jünger.



..Edith: Siehe da und schon sind auch die ganzen n/a unten rechts in der Ecke weg..... :LOL:

Anmelden, um zu antworten.

Ähnliche Themen

HWL News Bot
ASUS ROG Strix Z790-E Gaming WiFi II im Test: Verbesserte Features für hohen Aufpreis
2
Antworten
31
Aufrufe
3K
der_Schmutzige
der_Schmutzige
emissary42
[Sammelthread] Intel LGA1851 Mainboard Laberthread (Z890 / W880 / Q870 / B860 / H810)
34 35 36
Antworten
1K
Aufrufe
45K
WinstonChurchill
WinstonChurchill
mantiz
[Sammelthread] Intel Core Ultra (Arrow-Lake-S) S.1851 OC- und Laberthread
12 13 14
Antworten
408
Aufrufe
17K
Benjamin1990
B
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
