[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.

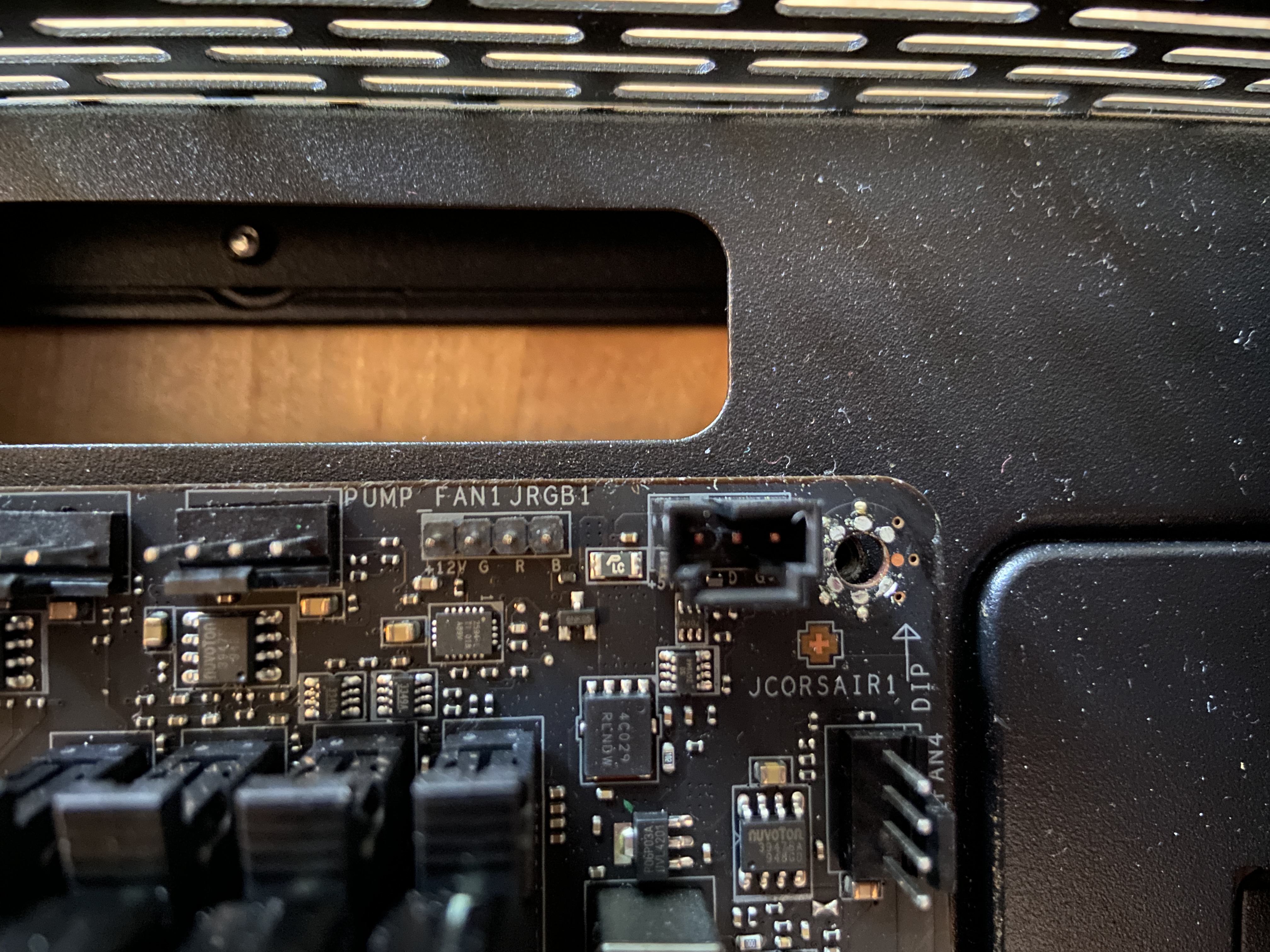

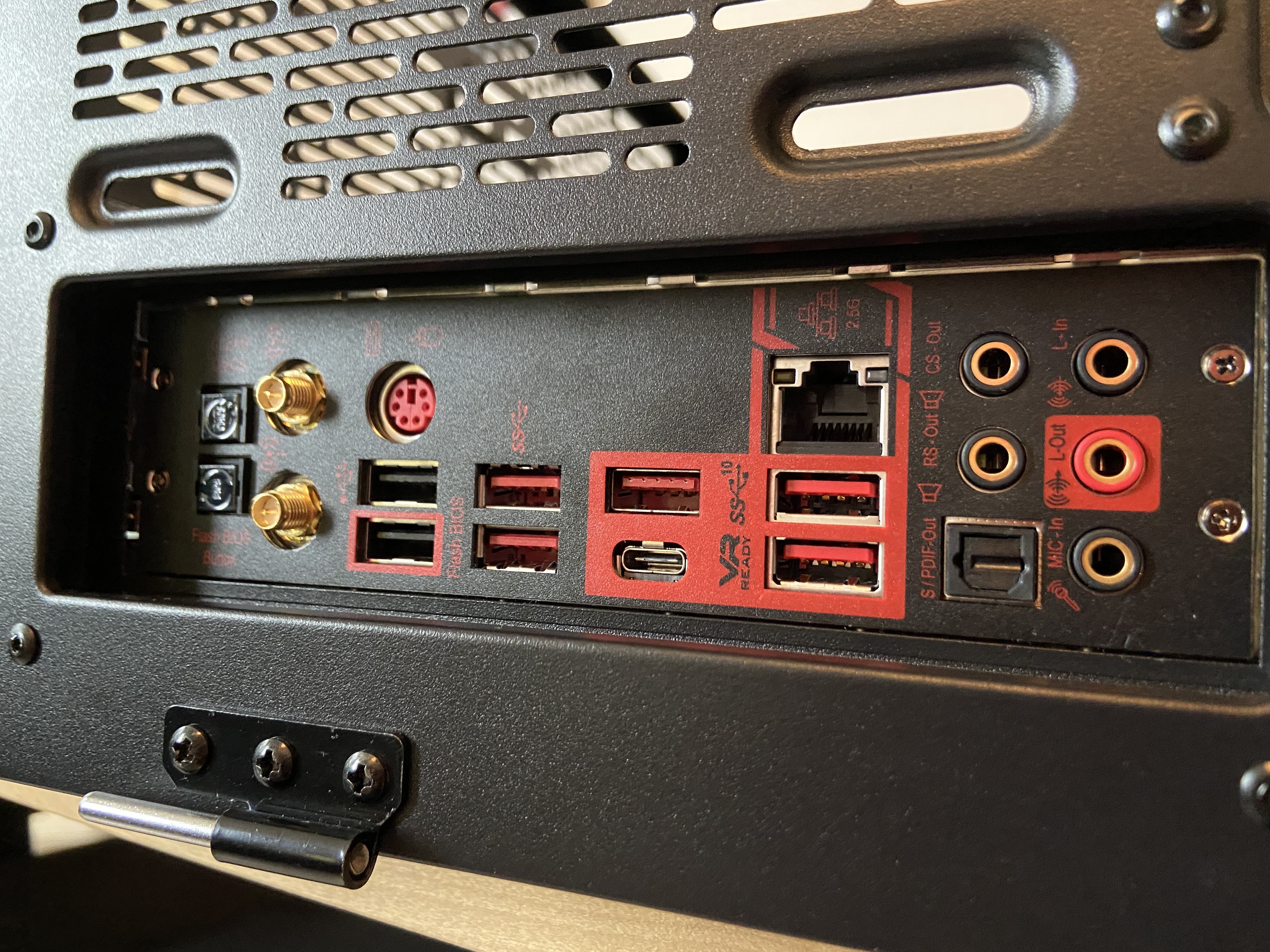

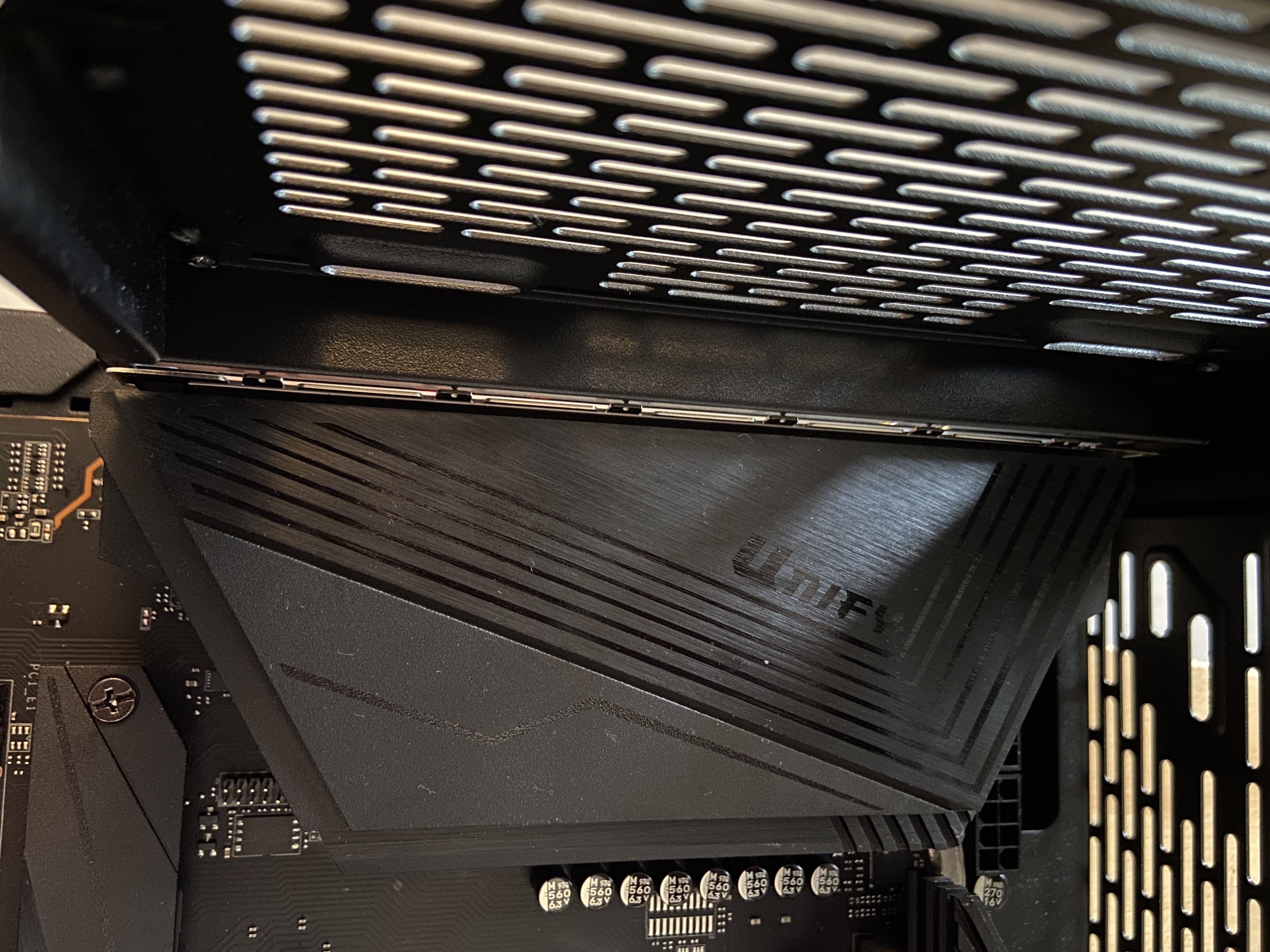

Hier ein paar Bilder zu denn Boards:



[citsejam]

Bei mir war ein Pin des internen usb 3.0 Anschluss komplett verbogen. Ich weiß nicht ob der schon angebogen war und beim reinstecken des Steckers komplett verbogen wurde, oder ob man beim reinstecken des Steckers wirklich nur einen pin verbiegen kann.
Auf jeden Fall wünsche ich dem Typen, der diese lächerliche Buchse designt hat, in die ein Kabel mit dem man Autos abschleppen kann rein muss, corona-hyper-krebs-super-aids an den Hals!
Das Board geht jetzt erstmal per RMA zurück, mal schauen was der Verkäufer/Hersteller sagt.



[Supermax2003]

Ist der Lüfter quasi kaum hörbar? Und wie hochtaktet ein 3900x darauf unter Volllast bei Ausnutzung von 4-8 und 12 Kernen? Alles gut? Scheint ein gutes Mobo zu sein!



[F1r3]

Ist der Lüfter quasi kaum hörbar? Und wie hochtaktet ein 3900x darauf unter Volllast bei Ausnutzung von 4-8 und 12 Kernen? Alles gut? Scheint ein gutes Mobo zu sein!

Hi,

ja eigentlich unhörbar, du kannst den Lüfter soweit über Profile auch Regeln. Gibt ein Manuelles, Balanced, Silenced und Boosted Profil - beim manuellen hast du freie Hand wie du den Lüfter von der Kurve her steuern möchtest. Bei Silenced beginnt dieser z.B. erst ab 70°C zu drehen etc.

Ich habe ihn z.B. dauerhaft bis 65°C bei 10% Drehzahl laufen, selbst hier ist nichts zu hören (ca. 1850 RPM).

Alles in allem ein gutes Mainboard in meinen Augen, korrekt - bis jetzt kann ich mich nicht beklagen - nur die Menüführung ist etwas eigen, komme vom Asus Z97, da war es etwas übersichtlicher.



[monitorhero]

Hatte schonmal jemand den Debug Fehler 8D? Hatte das in anderen Foren gesehen, dass der Rechner nicht bootet bei dem Code und man einen Reset benötigt.



[Shyhead]

Hallo zusammen,

nachdem ich folgenden Testbericht gelesen habe

Mega Mainboard-Test: die besten Motherboards für den PC

Wir haben jede Menge Mainboards für Intel- und AMD-CPUs getestet. In unserem Mainboard-Test erklären wir alles Wissenswerte.

ratgeber.pcgameshardware.de

möchte ich mir das MSI REG x570 UNIFY Mainboard zulegen. Da ich eine custom Wasserkühlung verbauen werde (front 280 Radiator, top 420 Radiator) würde ich gerne erfragen, ob jemand schon die Erfahrung gemacht hat beim Einbau des Mainboards mit einem Radiator oben im Gehäuse. Die Kühlelemente vom Mainboard sind nicht gerade klein. Ist das Mainboard in Kombination mit einem Radiator von den Abmaßen her kompatibel??



[hucky1302]

Hallo zusammen,

nachdem ich folgenden Testbericht gelesen habe

Mega Mainboard-Test: die besten Motherboards für den PC

Wir haben jede Menge Mainboards für Intel- und AMD-CPUs getestet. In unserem Mainboard-Test erklären wir alles Wissenswerte.

ratgeber.pcgameshardware.de

möchte ich mir das MSI REG x570 UNIFY Mainboard zulegen. Da ich eine custom Wasserkühlung verbauen werde (front 280 Radiator, top 420 Radiator) würde ich gerne erfragen, ob jemand schon die Erfahrung gemacht hat beim Einbau des Mainboards mit einem Radiator oben im Gehäuse. Die Kühlelemente vom Mainboard sind nicht gerade klein. Ist das Mainboard in Kombination mit einem Radiator von den Abmaßen her kompatibel??

Hi, dazu müsstest du entweder im WaKü***Quatsch***Thread fragen, oder eine Kategorie weiter oben unter Wasserkühlung einen eigenen Beitrag öffnen, zumal die wichtigste Angaben fehlen, welches Gehäuse willst du nutzen, welche Dicke haben die Radiatoren.

Gruß



[Shyhead]

danke für den Hinweis. Sorry für die nicht ausführliche Beschreibung. Ich ziehe ins Wakü Forum



[Tq2K]

Hallo
besitze das Unify seit 2 Tagen ist es normal das der Reboot recht lange dauert so ca 30 sek. und der Bildschirm recht lange Schwarz bleibt? manchmal dauert es solange das sich mein Monitor mit "kein Signal" abschaltet....



[gsus83]

Bei mir dauert es vom Kaltstart bis zum Desktop ca. 30 Sekunden. Ein Neustart ist in ca. 40 Sekunden ausgeführt.
Es kommt beim Neustart kurz die Meldung "DP kein Signal" (ca. 1-2 Sekunden) aber Abschalten tut sich mein Monitor dabei nicht.



[Scoty]

Die x570 brauchen generell etwas länger zum Starten was bekannt ist.



[Supermax2003]

Wenn ich bei der Lüftersteuerung 0,1s bei step-up-time einstelle, drehen die Lüfter mit gleicher Drehzahl. Stelle ich bei beiden Lüftern (Pure Wings 2) 0,3s ein, dreht der eine Lüfter mit über 900rpm der andere mit maximal 700. Die Lüfterkurve ist identisch eingestellt.
Oder aber Dragon Center, obwohl es nicht gestartet ist, regelt da was.

Ich weiß sowieso nicht so recht, wie ich die Lüfter einstellen soll. Entweder nach der GPU, dann gibts jedoch, vor allem wenn man mal zum Desktop wechselt, ständige Geschwindigkeitsänderungen bei den Lüftern. Oder wieder CPU, aber der 3900x wird nicht besonders warm, springt dann aber auch mal gerne um 5-10 Grad.



[Tq2K]

@gsus83 ok danke ja das kommt bei mir von den Zeiten auch so hin
mit ausschalten hab ich vll etwas übertrieben bei mir kommt auch kein signal und der Monitor geht in den Standby



[gsus83]

@Supermax2003 ich habe zwar andere Einstellungen als du, aber dieses Verhalten kann ich so nicht bestätigen.
Hast du schonmal versucht, die beiden Lüfter umzustecken? Dann weißt du zumindest mal ob es am Board oder an den Lüftern liegt.

Deinstallier dann auch gleich noch das Dragon Center. Das soll wohl mehr Probleme machen als es hilft (vom Hörensagen).

Und wenn man die Lüfterkurven und -einstellungen entsprechend anpasst, hat auch keinen sprunghaften Drehzahlanstieg mehr.

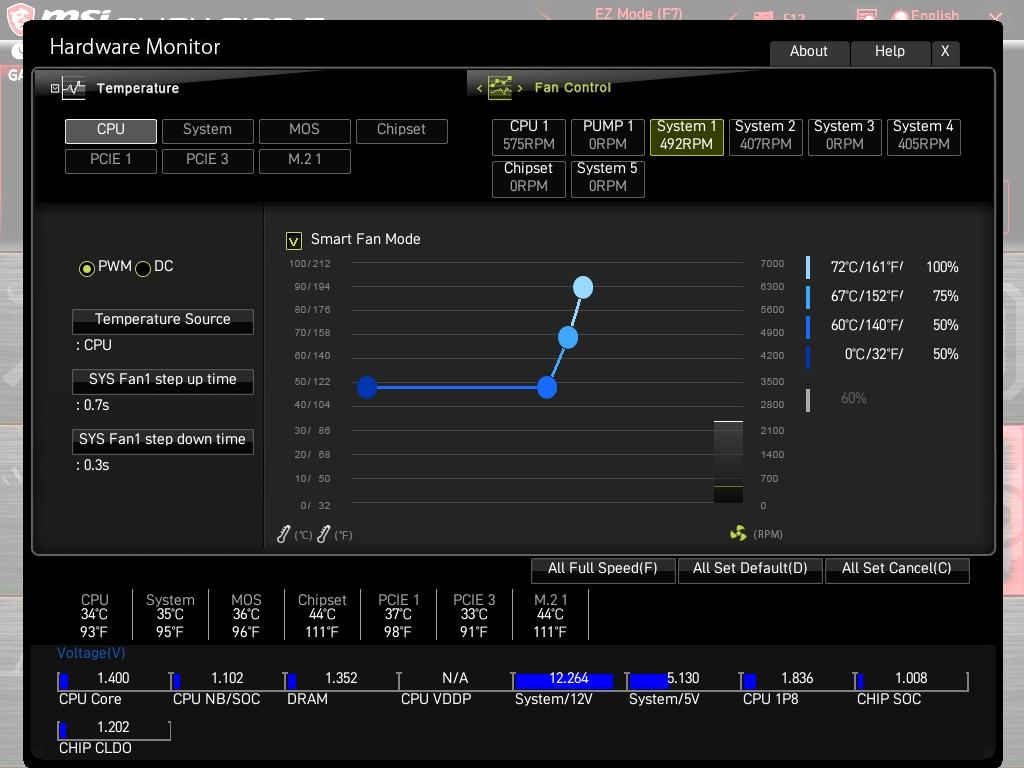

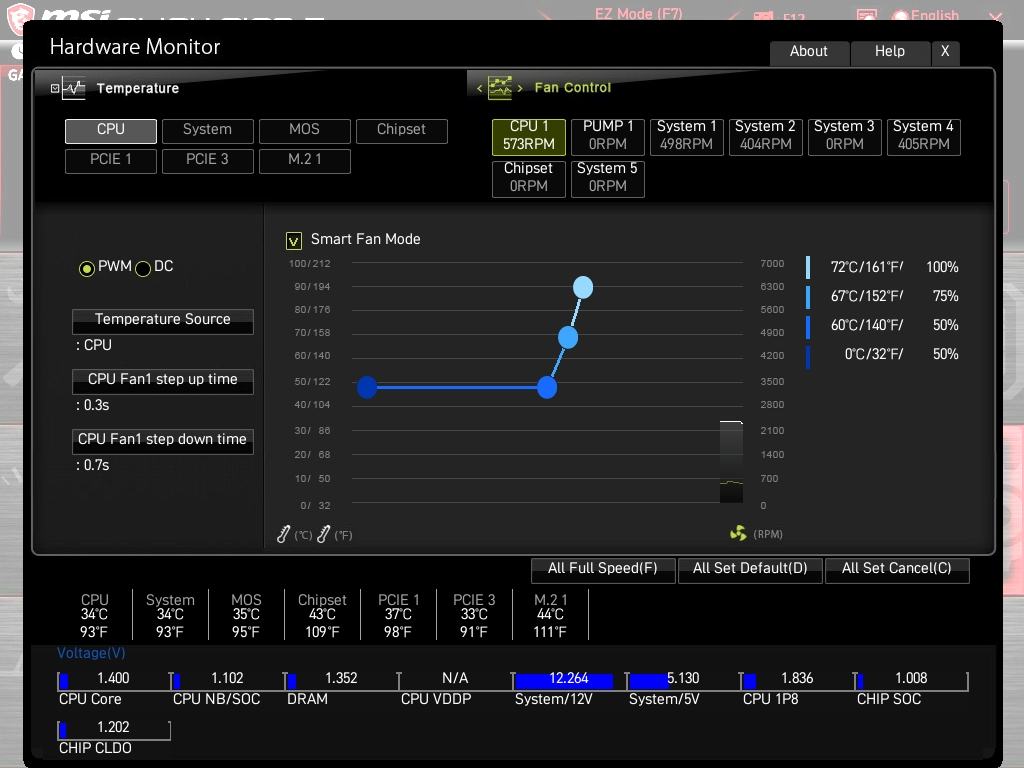

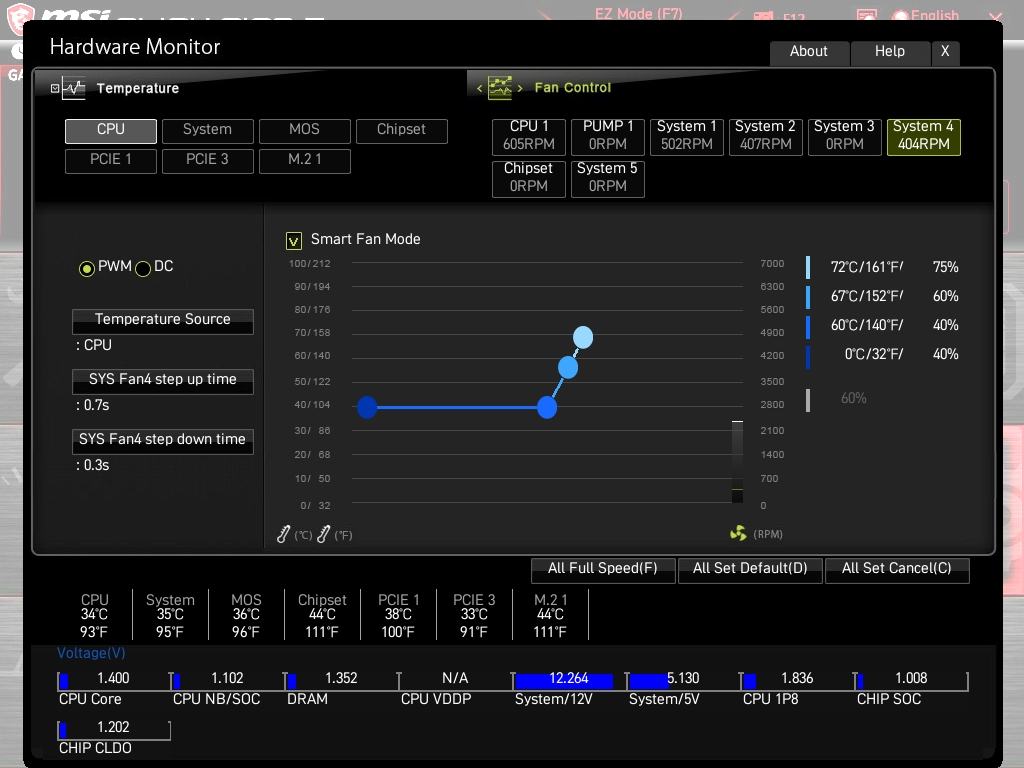

Dann noch ein paar Screenshots von mir, zum Vergleich. CPU 1: EKL, System 1: Back, System 2 & 4: Front (System: Silent Wings 3).
Ist halt ein 3700X der mit einem Broken 3 gekühlt wird. Und das Gehäuse ist ein Pure Base 500. Also wohl nicht ganz vergleichbar.



@Tq2K dann scheint es ja zu passen. Und je nachdem welche Komponenten man noch verbaut hat, sind es halt ein paar Sekunden mehr oder weniger.



[Supermax2003]

Also als Temperatursensor PCIE zu wählen scheint ja nicht mit der GPU Temp identisch zu sein. Das bringt irgendwie wenig.
Die CPU-temp schwankt jedoch sehr, weshalb die Lüfter entweder zu früh vollgas geben (immer wieder laut für nix), oder zu langsam, wodurch die Graka wärmer wird.
Was kann ich am besten neben Afterburner nutzen, um die Gehäuselüfter mit einem Klick auf volle Geschwindigkeit zu stellen? Wenn ich dann ein Programm oder Spiel starte, kann ich die Lüfter direkt hochpowern lassen. Das Dragon Center macht in Kombination mit Afterburner Probleme...

Speedfan funktioniert nicht, Argus Monitor erkennt meine vorderen Lüfter am Moboanschluss 5 nicht.....was ist das nur für ein Dreck? Die CPU wird immer 50-60 Grad warm, egal ob idle, dann minimale Belastung, Spiele, Programme....im Schnitt 50-60. Da könnte ich die Lüfter schön niedrig laufen lassen, gut. Aber die Graka soll ja gekühlt werden.....Dragon Center würde gehen, aber dann funktioniert die Afterburner GPU-Lüfter-Steuerung nicht.
Ich muss irgendwie per Knopfdruck unter Windows die Lüfter hochdrehen lassen können, sobald die Graka belastet wird.



[mattiii]

mal blöd gefragt, kann man beim Unify im Bios auch den Eco Mode für den 3900X auswählen oder muss man das händisch einstellen?
Bekomm die Tage ein Unify, weil mir das unter anderem optisch sehr gefällt.
Wie sieht das inzwischen mit der langen Bootzeit aus? Wurde da was dran verbessert?



[Holzmann]

Der Eco Mode kann auch bequem per Ryzon Master aktiviert werden.



[mattiii]

möchte aber auf den Einsatz jeglicher Software verzichten.
Aber ich denke, ich fahre mit einem offset von -0.100V besser.



[mattiii]

noch ne Frage, kann man bedenkenlos das letzte Bios mit agesa 1005 flashen oder gibt es damit noch zu viele Probleme?



[Kleator]

Hi zusammen, habe eben aus Zufall auch noch gemerkt, dass das Board Bluetooth unterstützt. Geräte verbinden ging auch, jedoch ist das Bluetooth Signal derartig schwach, da muss nur meine Hand dazwischen geraten und schon ist die Verbindung weg. Bei den heutigen Standarts (und mit unterstütztem Bluetooth 5.1) finde ich das aber relativ ungewöhnlich.
Ist hier jemand der eventuell selber auch das Bluetooth Signal bei sich testen könnte und sagen kann, ob das normal ist oder nicht. Weil ich finde einen Bluetooth-Adapter zu holen für ein Board, das eigentlich gutes Bluetooth unterstützt ist relativ sinnfrei... (naja sollte es funktionieren...)



[Supermax2003]

Ich hab immernoch die 4er Version von Januar drauf und keinerlei Probleme. Ich denke die 5er Version lass ich erst mal weg.



[sakaana303]

Die A42 Beta läuft problemlos bei mir. Ich mache allerdings jetzt auch keine "extravaganten" Dinge mit der Kiste
Das mit Bluetooth kann ich gerne mal testen, habe allerdings nur so einen ultrabillig Kopfhörer hier, welcher an sich schon für eine schlechte Verbindung sorgen könnte.



[mattiii]

hab bisher auch keine Probleme mit dem Bios. Läuft wunderbar.



[sakaana303]

Ist ja auch generell so, das selbst die Betas schon einiges an Testing hinter sich haben bevor sie auf der offiziellen Seite des Herstellers landen. Da wirkliche Probleme zu bekommen, also das gar nix mehr geht, ist nahezu ausgeschlossen und ist mir in gut 25 Jahren noch nie passiert.



[Cr@zed^]

@Kleator, hast du die WiFi Antenne angeschlossen? Das Bluetooth Signal wird auch darüber ausgegeben.



[mattiii]

wie herrlich einfach man mit dem Board die Pumpe der AiO regeln kann.
Bei meinem Z390 Hero hat die gebrummt wie blöde, hier ist nix. 7V einstellen und glücklich sein.



[monitorhero]

wie herrlich einfach man mit dem Board die Pumpe der AiO regeln kann.
Bei meinem Z390 Hero hat die gebrummt wie blöde, hier ist nix. 7V einstellen und glücklich sein.

Funktioniert das auch mit NZXT AIOs?



[mattiii]

ich weiß nicht, in wie weit die regelbar sind.
Bei der Eisbaer Aurora ist es ja erlaubt, die Pumpe auf 7V zu drosseln.



[unich]

Hey Leute, ich kann das Board nicht einbauen, weil das io cover nicht richtig passt. Wie habt ihr das gelöst? Die oberen Schrauben passen alle nicht, weil das io shield nicht einrastet



[Holzmann]

wie kann die io Blende nicht einrasten ...
...hast du das Gehäuse selber gebaut?

Im Zweifel lass die Blende weg.



[unich]

Ne ein lian li lancool ii
