[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite:
MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET:
AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET:
AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.209
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 650
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 678
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 423
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 509
Zuletzt bearbeitet:
Hab mal beim MSI Support die Verfügbarkeit angefragt.
Falls wer was dazu weiß gerne äußern .

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich habe die Preise des Unify lange beobachtet und dann Black Friday gekauft für 250€. Es gab immer wieder ein paar Tage, wo das Board nicht verfügbar war und dann steigen die Preise. Bei Verfügbarkeit sinken sie wieder. Glaube aber kaum, dass MSI die Produktion einstellt. Ich denke, das sind die üblichen Pandemieprobleme und war das nicht bei MSI wo es ein Feuer in der Fabrik gab? Vielleicht hat das gewisse Einschränkungen der Produktion nach sich gezogen.

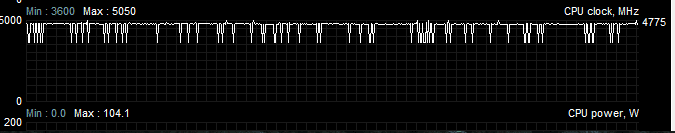

Hat einer von euch MSI Afterburner installiert und kann mir mal seine Kurve zeigen von der CPU? Unter 3600mhz sehe ich hier nie. In HWINFO64 jedoch schon.
Auf YT meinte auch ein User zu mir MSI würde bei seinem Bios cheaten um möglichst gute Benchmark Ergebnisse zu bekommen. Sein 9900k wäre dadurch degraded, weil immer zu hohe Spannungen anliegen:
"It could be your motherboard. MSI motherboards lie on their voltages as I had a similar problem with a 9900k. It actually degraded the cpu to where I was stuck at 4.7 🤬. I bought a second 9900k and a gigabyte board and a HUGE improvement. The load line calibration are all out of spec too which pisses me off as mobo makers love cheating for benchmarks"
Ich überlege, ob ich die CPU vielleicht mal limitiere auf 4,5 Ghz mit 1,2 V. Dann sollten die Probleme vorbei sein, aber natürlich büße ich dann auch in Single Core Performance ein.

Ich habe auch immer wieder kurze Hänger, wenn ich z.B. ein Programm starte un die Maus bewege. Setzt dann kurz aus.

Screenshot 2021-01-02 110418.png


UPDATE: Nach Aktivierung von Global C-State Control und XHCI Handoff läuft jetzt alles smoother. Takt in MSI Afterburner sagt jedoch noch immer 3600mhz

Zuletzt bearbeitet:
Hat einer von euch MSI Afterburner installiert und kann mir mal seine Kurve zeigen von der CPU? Unter 3600mhz sehe ich hier nie. In HWINFO64 jedoch schon.
Auf YT meinte auch ein User zu mir MSI würde bei seinem Bios cheaten um möglichst gute Benchmark Ergebnisse zu bekommen. Sein 9900k wäre dadurch degraded, weil immer zu hohe Spannungen anliegen:
"It could be your motherboard. MSI motherboards lie on their voltages as I had a similar problem with a 9900k. It actually degraded the cpu to where I was stuck at 4.7 🤬. I bought a second 9900k and a gigabyte board and a HUGE improvement. The load line calibration are all out of spec too which pisses me off as mobo makers love cheating for benchmarks"
Ich überlege, ob ich die CPU vielleicht mal limitiere auf 4,5 Ghz mit 1,2 V. Dann sollten die Probleme vorbei sein, aber natürlich büße ich dann auch in Single Core Performance ein.

Ich habe auch immer wieder kurze Hänger, wenn ich z.B. ein Programm starte un die Maus bewege. Setzt dann kurz aus.

Anhang anzeigen 569664

UPDATE: Nach Aktivierung von Global C-State Control und XHCI Handoff läuft jetzt alles smoother. Takt in MSI Afterburner sagt jedoch noch immer 3600mhz
Mach mal CPPC aus (aber nicht cppc Preferred Cores) im cbs

Das war bei mir die Lösung. Ist nach meiner Ansicht ein bug im bios.

Was genau löst das? Diese kleinen Hänger?

Hallo

Ich suche einige Bios einstellungen in meinem x570 Unify weiß aber nicht wie ich diese finde oder setze ;)

Ich habe einige Probleme mit meinem USB und den tip bekommen das es wohl an pci express 4 liegen soll und ich solle mal testweise auf pcie3 umstellen...nur wo finde ich diese einstellungen im bios, hab schon geschaut aber nix gefunden.

ein weiterer tipp besagte mir ich solle "global c-states" deaktivieren, aber das finde ich erst recht nicht....hat da auch wer einen tip von euch?
bin für jede hilfe dankbar

@MaWeb
PCIe: Settings / Advanced / PCI Subsystem Settings
C-state: OC / Advanced CPU Config. / AMD CBS

Moin,

ich hab mal Win neu aufgezogen und dann meinen Soundblaster x mal abgehängt um den internen Sound zu testen. Nun hab ich die Treiber installiert, alles ohne Probleme. Allerdings wollte ich mir nun mal die Software ansehen und das laden der Nahimic Software und Installation war auch kein Problem.
Was mich aber auch noch interessiert ist das Realtek Audio Control, das gibt es scheinbar nur über den Microsoft Store zu laden (was mich schon wieder an nervt war ja bei dem Nahimic auch schon so) . Leider lässt sich das Tool einfach nicht laden und installieren...


Lustig mittlerweile hat es das Thema Epic Games Launcher richtig Fahrt aufgenommen. Lag also nicht an der CPU selbst oder dem Board, sondern an schlechter Programmierung :d

ein weiterer tipp besagte mir ich solle "global c-states" deaktivieren, aber das finde ich erst recht nicht....hat da auch wer einen tip von euch?
bin für jede hilfe dankbar

Ist aber ein schlechter Tipp. Der Tipp ist sicher nicht von hier.

Im Übrigen Grafikkarten oder Sound Probleme (außer Onboard) haben hier im Thread nichts verloren. Dafür gibt es eigene Bereiche.

Ist kein schlechter Tipp, sondern einer mit der höchsten Erfolgswahrscheinlichkeit dieses Problem zu lösen bis ein neues Bios erscheint.

Wenn Leute mit diesem Board solche oder ähnliche Probleme haben, dann sollte dieser Thread die erste Anlaufstelle sein. Dafür ist unter anderem ein Sammelthread da. Sollte dann eine Lösung nicht auffindbar sein, dann kann man immer noch einen eigenen Thread erstellen oder an anderer Stelle nachfragen.

Also ich weiß nur global c-states sollte auf Enabled stehen was unter anderem zB im RAM OC Bereich empfohlen wird. Betrifft auch daher zB XMP was nichts anderes ist als ein RAM OC.

Meiner Kenntnis nach behandeln die "c-States" idle/sleep/hibernation Funktionen der CPU und haben nichts mit Ram OC zu tun.

Den Curve Optimizer sollte man echt nicht unterschätzen. Mit einem negativen Wert von 10 auf allen Kernen konnte ich die CPU-Temperatur ordentlich nach unten drücken. Von Temp-Spitzen um die 83°C habe ich nun deutlich angenehme 76°C. Man muss dann eben nur schauen, ob das Ganze in allen Situationen stabil ist. Aber -10 sollten nahezu alle Ryzen-5000-Prozessoren packen.

Den Curve Optimizer sollte man echt nicht unterschätzen. Mit einem negativen Wert von 10 auf allen Kernen konnte ich die CPU-Temperatur ordentlich nach unten drücken. Von Temp-Spitzen um die 83°C habe ich nun deutlich angenehme 76°C. Man muss dann eben nur schauen, ob das Ganze in allen Situationen stabil ist. Aber -10 sollten nahezu alle Ryzen-5000-Prozessoren packen.
Ist die Performance auch runter? Muss man, außer Curve Optimizer, noch was einstellen. Dieser Curve Optimizer ist immernoch eine Black-Box für mich.

@Murazor

Nein, die Performance wird (bei mir) nicht beeinträchtigt, die Taktraten sind weiterhin normal mit 4,95 GHz Single-Thread-Taktrate, nur die Spannung wurde bei mir reduziert, sodass die CPU-Temps natürlich wesentlich besser ausfallen. Bei Cinebench R20 MT liegen standardmäßig 1,190 Volt bei 4,25 GHz auf allen 12 Kernen an. Mit -10 Curve Optimizer wird die VCore auf beachtliche 1,158 Volt gesenkt, was ich schon ordentlich finde. Dass dann natürlich die CPU-Temps besser ausfallen, ist dann nicht weiter verwunderlich.

Wobei ich aktuell noch die BIOS-Version A82 mit AGESA 1.1.0.0 fahre. So wie ich das mitgenommen habe, wurde der Curve Optimizer unter AGESA 1.1.9.0 in Verbindung mit PBO 2 überarbeitet und soll sich anders verhalten. Aber insgesamt finde ich es interessant, dass man auf diese Weise gut die Temps drücken kann, was beim Undervolting generell so ist. Wenn man mehr Takt haben möchte, kann man dies generell mit "Max CPU Boost Clock Override" ebenfalls bewerkstelligen, habe ich jedoch bisher nicht gemacht, da mir die Leistung des 5900X mit den Standard-Taktraten völlig ausreicht. Lediglich die Temps haben mir in einigen Situationen nicht gefallen.

Hat hier noch jemand 32 GiB Kit Corsair Vengeance LPX 3600 und einen 5900X mit dem Unify?
Kriege den nicht auf 3600 zum laufen, mit dem 3700X und 3900X kein Problem...

Ich habe das 64GB-Kit von Corsair im Einsatz und läuft mit 3.600 MHz problemlos bei mir. Welches BIOS hast du im Einsatz?

A70, werde nachher mal das letzte Beta testen

Mit dem A70-BIOS hatte ich bei 3.600 MHz WHEA-Fehler, mit dem A82-BIOS waren diese weg. Würde dir also auch dazu raten, zumindest das A82er BIOS zu flashen und zu testen.

Jawohl ja, das A85 hat es gebracht. Kiste läuft wieder rund, jetzt nur noch eine günstige 6800XT und ich bin erstmal wieder zufrieden.

@FM4E
Bei mir macht der 3900x die -10 auf allen Kernen nicht mit. Das Problem ist denk ich dann der hohe Takt. Stock ohne PBO bekomm ich auf core 1 und 3 schon immer wieder 4975mhz. Schalte ich PBO an und -10 auf allen Kernen dann geht's rauf bis 5050mhz, und dann meistens ein crash im Cinebench sc.
Habs mittlerweile aufgegeben, CPU ist auch stock ein Traum, und maximal 73 Grad passt auch.

73°C sind sehr gut, aber du beziehst dich afaik auf Cinebench? Bei einigen Games erhalte ich mit BIOS-Default-Werten kurzzeitig deutlich höhere CPU-Temps, die dann gerne mal bis 84°C reichen. Auch wenn AMD erwähnt hat, dass die CPUs das abkönnen, ist das schon ein wenig viel, finde ich.

Welchen X570 Chipset Treiber verwendet ihr?
AMD oder MSI?

AMD ist Version 2.10.13.408 vom 19.10.2020
MSI ist Version 2.10.26.336 vom 11.12.2020

Ich nutze den AMD-Treiber

Hey, habe gerade bei meinem Bro auf dem X570 Gaming Edge das neue Beta BIOS installiert. Leider bootet damit das System nicht mehr; CPU Led geht an.

3300X, 5700XT und 2x8gb RAM. Wollte es installieren wegen Sam.

Wenn ihr bereits alles durchprobiert habt (CMOS-Clear usw.), könnte sich derselbe Fehler eingeschlichen haben, wie beim letzten ASUS-Beta-BIOS, dass die Boards mit dem AGESA-1.1.9.0-BIOS zusammen mit dem 3300X nicht mehr booten können. Demnach bliebe das Warten auf eine neue BIOS-Version übrig. Alternativ müsst ihr auf die vorherige BIOS-Version zurückflashen, wobei SAM dann nicht möglich sein dürfte. Dies ist mit der RX 5700XT aber afaik sowieso nicht möglich.

Ist aber ein schlechter Tipp. Der Tipp ist sicher nicht von hier.

Im Übrigen Grafikkarten oder Sound Probleme (außer Onboard) haben hier im Thread nichts verloren. Dafür gibt es eigene Bereiche.
Ich schrieb das ich den SB abgehängt habe daher bezog sich meine Frage auf den Onboard Sound.... aber egal.
