[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[CyR4DiS]

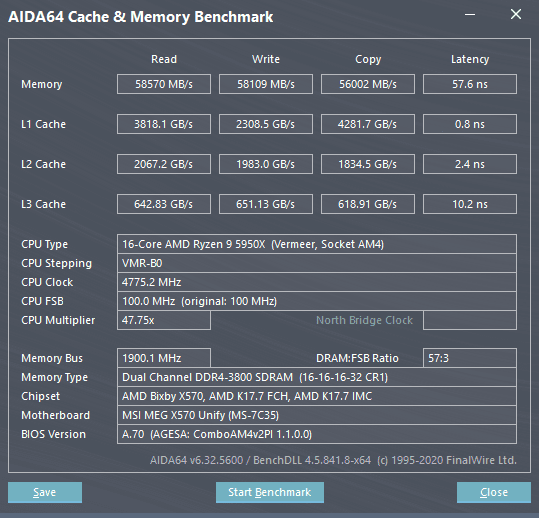

Hat irgendwer schon Fortschritte Richtung 2000 IF gemacht? Hab das neue Beta Bios noch nicht getestet, mal schauen ob ich es am WE mal ausprobiere oder aufs fertige warte.



[el3c]

Hat irgendwer schon Fortschritte Richtung 2000 IF gemacht? Hab das neue Beta Bios noch nicht getestet, mal schauen ob ich es am WE mal ausprobiere oder aufs fertige warte.

Nein, ich schaffe nicht einmal die die 1900



[Oldironsides220]

...
Weiterhin haben wir rausgefunden dass trotz gleicher modellnummer der Patriots einer SK Hynix und einer Samsung bestückt war und die XMP Profile nicht gleich waren.
...

So wie also schon von mir angesprochen.....

Das ist oft das Problem mit Riegeln nachkaufen oder aber als Einzelriegel..... Standart Specs immer XMP/Tuning nimmer



[taeddyyy]

Korrekt.
Leider haben ja beide gemeinsam nichtmal XMP gefressen bzw sind ansatzweise in die Richtung gekommen.



[monitorhero]

So es gibt Neuigkeiten.
Der Testram lief mit XMP einwandfrei, auch FCLK von 1800 problemlos. Alles getestet mit der MF CPU.
Weiterhin haben wir rausgefunden dass trotz gleicher modellnummer der Patriots einer SK Hynix und einer Samsung bestückt war und die XMP Profile nicht gleich waren.
Somit gehen die RAMs sowie die Alternate CPU zurück, ich bestelle dann ein Kit aus 2x32 gb Patriot Viper Blackout -> PVB464G360C8K
Problem somit gelöst, der RAM war es. Das Ace verhält sich mit dem XMP auslesen sowie CMOS clear nicht immer ganz einwandfrei aber da gehe ich mal von einem Fix bei zukünftigen BOIS versionen aus.

Warum haben die RAM Riegel dann nicht einzeln funktioniert? Ich habe seit dem deaktivieren von XMP vorerst keine Probleme mehr. Denke da hat MSI Nachholbedarf im Bios. Ich hatte zwar Riegel nachgekauft, aber auch einzeln haben die Kits nicht gewollt.

Bobby53 schrieb:

@taeddyyy. Also ich hab mit dem gleichen Board und PBO enable ~10600 auch mit XMP und 3600er CL16 .

9600/9700 bekomm ich mit Curve Optimizer auf negativ 10 oder 12 allcore.

Wow 10600 schaffe ich nie, selbst nach Kaltstart. Hast wohl ein gutes Exemplar erwischt.

EDIT: Seht ihr Downloads auf der MSI Unify Webseite?



[taeddyyy]

@monitorhero ich denke das lag an meiner Glücksfee, beide RAMs scheinen nicht ganz koscher gewesen zu sein.
Memtest hat mir bei beiden selbst im Single Fehler geschmissen, sobald ich über 3200 Mhz bei Standardtimings gegangen bin.
Getestet wurde mit einem 5950X 2046SUS und 2049SUS, latest stable Bios und aktuelles Beta Bios.

Sobald die Rams vom Kollegen drin waren gabs beim Sys keine Probleme mehr.

Beitrag automatisch zusammengeführt: 20.01.2021

Seht ihr Downloads auf der MSI Unify Webseite?

Ne, alles weg. Firefox und Safari getestet



[monitorhero]

Meine CPU hat 2048SUS. Ist das später oder früher in der Produktion? Würde grundsätzlich lieber die CPU behalten die aus nem späteren Zeitpunkt kommt. Ist das nicht so, dass der Fertigungsprozess auch weiter reift und Fehler in späteren SKUs ausgemerzt werden.



[taeddyyy]

Also ich bin absolut kein CPU Fachmann, bei der aktuellen Lage bzgl. Liefersituation kann ich mir aber bspw. vorstellen dass im späteren Verlauf auch CCDs verschifft werden die vorher noch durch die QC gerutscht wären um den Markt bedienen zu können.
Der 2046 bspw. geht bei CB im Multi etwas besser und schwankt zwischen 9800 und 10150, der 2049 hat bisher noch keine 10k geschafft bei gleichen Settings. Bei knapp 200€ Preisdifferenz (705 zu 899) nehme ich das aber in Kauf und behalte die CPU. OC ist sowieso nicht meins.
Ich denke 20(Jahr)46(Woche) heißt also, dass später produzierte nicht zwangsläufig besser sind.
Auch im Ryzen 5000er Thread hat einer berichtet das sein 2049 nicht so gut geht wie das Sample davor.

Wie gesagt alles persönlicher Spekulatius

Edit: Grad mit 10.035 CB MC Score endlich die Grenze geknackt. Bringt mir nix, aber das ego ist glücklich



[monitorhero]

Für 709 is das schon ein Schnapper. Ich schaffe mit ner AIO auch nur so 10200 Punkte. Aber OC finde ich bei Ryzen eh Blödsinn. Hab hier nichts gewonnen bisher und nur Single Core Boost verloren. Dafür natürlich bessere Temps. Aber maximal 84°C ist ok. Und das sind sporadische Spitzen



[Cr@zed^]

@taeddyyy und @monitorhero 2046SUS - 46. Woche 2020, 2049SUS - 49. Woche 2020, 2048SUS - 48. Woche 2020.

Soweit alles klar?



[FM4E]

Ich scheine dann echt einen Exoten und einen der allerersten zu haben: 2040PGS



[taeddyyy]

So da isser wieder, neuer Ram, alte Probleme.
Habe folgendes Kit (ja diesmal ein Kit mit fortlaufender SN ) Patriot PVB464G360C8K mit Samsung Dies.
Sobald ich XMP lade gehen die Probleme wieder von vorne los, Freeze im Bios, Freeze beim Boot etc.
Memtest habe ich bisher nicht laufen lassen.
XMP mit Single DIMM klappt auch nicht.
Dual Dimm mit JEDEC 2666 läuft einwandfrei.
Habe das aktuellste Beta Bios drauf: 7C35v1D6(Beta version)
Meint ihr ich sollte mal auf das latest stable zurück gehen? 7C35v1C

So langsam weiß ich nicht mehr weiter.... das kuriose ist ja das die Viper Steel vom Kumpel direkt XMP gefressen haben.

Edit: Die Blackouts werden mit 18-20-20-20-40 beworben, mein XMP Profil sagt aber 18-22-22-22-42, ein Käufer bei alternate hat das gleiche "problem":

ALTERNATE Bewertung von Cellenia vom 11.01.2021
Preis Leistung erhält man hier viel RAM für sein Geld. (nur eben ohne bling bling Effekt, welches man je nachdem eben positiv oder negativ sehen kann)
Allerdings geht damit der Kompromiss von verringerter Leistung einher (Speichergröße /timings im Vergleich zu teureren 64gb RAM oder 32gb z.B. 3200 cl 14)

1 Stern Abzug gibt es von mir dafür, dass ich aktuell nur ein XMP Profil auswählen kann mit 3600, cl 18 22 22 42, welches stabil usw. läuft. (beworben wird 18 20 20 40 ; Patriot Support ist kontaktiert)

Da ich mich mit Übertakten usw. nicht wirklich auskenne habe ich abgesehen von XMP Profil nichts gemacht , habe jenes nicht vor, soll aber durchaus möglich sein diesen RAM stabil mit 3600 cl 16 19 19 39 zum Laufen zu bringen, welches ihn dann wiederum Preis/Leistung noch viel besser da stehen lassen würde!

Edit2:
Patriot bewirbt das KIT auch mit 18-22-22-22-42, daher passt das wohl.

https://assets.website-files.com/5cdb2ee0b102f96c3906500f/5ed95dcd050e96b17a5fea8b_PVB464G360C8K%20Sku%20Sheet_%20060320%20Copyable.pdf



[monitorhero]

Vielleicht liegt es am B-Die. Ich habe damit auch Probleme in Verbindung mit dem 5950X. Die Timings manuell ohne XMP eingegeben hast du schon versucht beim neuen Kit?



[taeddyyy]

Ja die habe ich bereits manuell eingetragen, 18-22-22-22-42, 3600, 1.35 volt
Single, Dual, immer wieder Blackscreen. Auch A1,A2,B1,B2 in verschiedenen Kombinationen ausprobiert.
Hatte gerade selbst mit Stock Timings und 3000 Mhz nen Blackscreen und musste CMOS Clear machen. Mit dem Stable Bios ist es noch schlimmer geworden.

Konntest du dein Problem durch das manuelle setzen lösen? Die SK Hynix Dimms vom Kumpel liefen ja einwandfrei.

Gibt es eine Software die mir verrät welche Chips genau auf den DIMMs sind?



[Taani]

2044SUS 5900x hier und der performt :P



[monitorhero]

Ja die habe ich bereits manuell eingetragen, 18-22-22-22-42, 3600, 1.35 volt
Single, Dual, immer wieder Blackscreen. Auch A1,A2,B1,B2 in verschiedenen Kombinationen ausprobiert.
Hatte gerade selbst mit Stock Timings und 3000 Mhz nen Blackscreen und musste CMOS Clear machen. Mit dem Stable Bios ist es noch schlimmer geworden.

Konntest du dein Problem durch das manuelle setzen lösen? Die SK Hynix Dimms vom Kumpel liefen ja einwandfrei.

Gibt es eine Software die mir verrät welche Chips genau auf den DIMMs sind?

Thaiphoon Burner liest das aus. Aber bei mir hat es sich durch manuelle Eingabe der primären Timings gelöst. Ich habe langsam die Vermutung es könnte doch dein Board sein. Hat dein Kollege mal die Ram Kits von dir bei sich getestet? Er hat das Creation sehe ich gerade. Sollte trotzdem mal nen Versuch wert sein bei ihm die Riegel zu testen, ob sie dort auch Probleme machen. In der QVL sind sie?



[taeddyyy]

Wir werden die Blackouts am WE bei ihm testen, dann schauen wir weiter. Meine Vermutung liegt mittlerweile auch beim Board, überlege schon ein Unify neu bei MF zu bestellen.
Wer weiß warum das Ace im Outlet war... Nein auf der QVL sind die leider nicht, wobei viele andere Chips mit Samsung vertreten sind.



[monitorhero]

Ok, ich bin gespannt wie sich die Riegel bei ihm verhalten. Outlet Artikel sind natürlich immer etwas riskant. Wenn sie dort laufen könnte man wirklich mal über ein Unify nachdenken oder zumindest das Board beim Verkäufer reklamieren. Ist normalerweise recht unkompliziert.



[Oldironsides220]

....Oder einfach der I/O-DIE Grütze.... und mag einfach nicht Recht.

Würde CPU und RAM auf dem anderen Bord (das vom Bekannten) testen.... Jedes für sich, oder wenigstens erst den RAM drauf und dann Deine CPU dazu... ist dort alles schick war es Dein Board. 🤷‍♂️

Ich weiß das jeder von Euch dazu die CPU ausbauen muss.... aber wenn schon denn schon.



[taeddyyy]

....Oder einfach der I/O-DIE Grütze.... und mag einfach nicht Recht.

Möglich ist es zwar, ich hatte ja aber neben der aktuellen 2049SUS auch eine 2046SUS da mit der ich getestet habe.
Das Verhalten war exakt identisch, die einzige Konstante ist das Brett. Der aktuelle 5950X schafft ja auch 3600CL18/1800, das hat man ja beim Test mit dem anderen Kit gesehen.



[Scoty]

Langsam wird es hier aber OT @taeddyyy . Wenn es nichts mit dem Board zu tun hat wärst du im Ram Thread oder CPU Thread besser aufgehoben.



[taeddyyy]

Hatte gedacht das dieses Problem Mainboard spezifisch ist da sich durch die BIOS Versionen ja auch Probleme ändern, verstärken und abschwächen.
Letztes Update bevor ich mit meinem Problem abziehe:
CPU und Speicher werden am Wochenende Quergetestet.
Zusätzlich wurde ein Unify sowie Speicher bestellt, welcher auf der QVL gelistet ist.



[thb]

Falls Du mit den Patriots weiter ein Problem hast, empfehle ich als 32GB Module die Crucial Ballistix DDR4-3600 2x32GB (BL2K32G36C16U4B). Die laufen auf dem ACE auch mit 3800-CL16-18-18-38 ohne Probleme.



[raev]

....Oder einfach der I/O-DIE Grütze.... und mag einfach nicht Recht.

Würde CPU und RAM auf dem anderen Bord (das vom Bekannten) testen.... Jedes für sich, oder wenigstens erst den RAM drauf und dann Deine CPU dazu... ist dort alles schick war es Dein Board. 🤷‍♂️

Ich weiß das jeder von Euch dazu die CPU ausbauen muss.... aber wenn schon denn schon.

grml, die Schrauben vom Velocity AM4 sind so nervig und der 5900X läuft so fantastisch, aber was tut man nicht alles für die Systeme der Kollegen



[Chris1975]

So habe jetzt auch mein unify in betrieb mit einem 5950x und dem letzten stable Bios.
Nach vielen plötzlichen reboots beim ausführen von cinebench23 bin ich beim curve optimizer momentan bei allen kernen auf -5 aber wenigstens rennt der IF1900.Komischerweise konnte ich heute morgen mit -15 stabile ergebnisse testen trotz konstanter Temperatur.



[Chris1975]

Also die Lüftersteuerung ist stark verbesserungswürdig da muss MSI noch nachlegen.Als ich den Ram gestern testete sind die lüfter beider kühler nach 3 stunden ausgegangen ich musste sie im Bios wieder aktivieren.Diese steuerung muss man erst mal verstehen.Aber der rest des boards ist sehr gut gelungen ohne das ganze blinkende zeug😁😁



[Scoty]

Im Grunde ist die Lüfter Steuerung ok und macht bei mir keine Probleme. Dennoch das ganze einzustellen wie zB bei ASRock wäre schön aber man kann ja inzwischen auch mit zahlen das ganze Steuern auch bei MSI.



[monitorhero]

Also die Lüftersteuerung ist stark verbesserungswürdig da muss MSI noch nachlegen.Als ich den Ram gestern testete sind die lüfter beider kühler nach 3 stunden ausgegangen ich musste sie im Bios wieder aktivieren.Diese steuerung muss man erst mal verstehen.Aber der rest des boards ist sehr gut gelungen ohne das ganze blinkende zeug😁😁

Du hast Lüfte für den Ram oder was ist ausgegangen? Ich hatte keine Probleme mit der Lüftersteuerung. Finde es könnte nur etwas mehr Punkte geben. Bei meinem ASUS davor hatte ich gradueller regeln können. Aber sonst vermisse ich keine Settings. ASRock ist da auch nicht besser imho



[Chris1975]

Kühler beider Radiatoren für CPU und GPU meinte ich sorry. Die Lüftersteuerung vom Gigabyte ist da um längen besser finde ich.



[monitorhero]

Kühler beider Radiatoren für CPU und GPU meinte ich sorry. Die Lüftersteuerung vom Gigabyte ist da um längen besser finde ich.

Ok dass die Lüfter abschalten ist mir noch nicht untergekommen. Hat sonst jemand diese Erfahrung hier gemacht? Das ist jedenfalls nicht gut, wenn das passiert.
