[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[Chris1975]

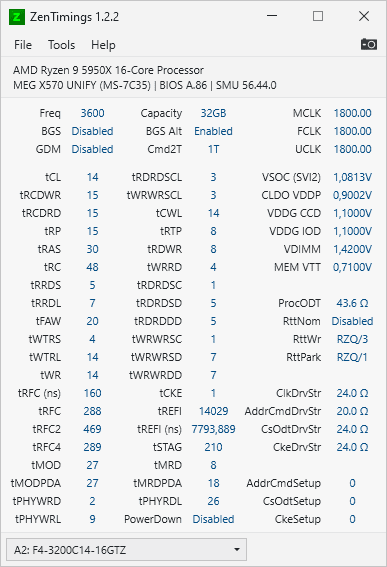

Also Ich hab auch nen 5950 bei mir läuft der Ram auf 3600 mit dem 86er Bios. Ich werde die tage wieder auf 3800 gehen und schauen ob dies auch ohne fehler läuft.



[monitorhero]

Ich nutze ebenfalls ein Unify. Timings der G.Skill Ripjaws V sind CL 14-14-14-34 (F4-3200C14D-32GVK). Wird laut QVL supported. Aber mit XMP kriege ich beim Memtest Fehler. Ohne keine mehr. Habe aber auch parallel die Spannungen des SoC und Rams angepasst. Aber die gleiche Responsivness wie bei meinem 9900K habe ich leider nicht. Das System stürzt zwar nicht ab, aber ab und zu hakt es mal. Mein 9900k schafft auch mehr Frames als der 5950X in Spielen. Die Behauptung AMD wäre wieder Gaming King hinterfrage ich, wenn man nicht gerade ein Golden Sample erwischt. Und mein 9900k ist auch ne Gurke die nicht mal 5 Ghz packt.



[Chris1975]

Ich hab die Trident Z F4-3200C14D-32GTZ drinn da konnte ich das xmp problemlos betreiben viel unterschied zu deinen sollte da nicht sein.



[monitorhero]

Meine sind Dual Rank. Deine auch?



[Chris1975]

Laut Thaiphoon Number of DIMM Ranks: 2 also Dual Rank.



[monitorhero]

Sobald das nächste Stable Bios erscheint, werde ich nochmal XMP testen. Gibt es da von MSI einen Zeitplan? Hab das Board jetzt schon ne Weile und bisher sind nur Beta Bios erschienen.



[FM4E]

Ich schätze mal, dass das nächste Final-BIOS Mitte Februar kommt.



[Mordenkainen]

Naja ich häng eh noch auf einer vom Sommer rum, läuft ja alles



[FM4E]

Du musst ja mit deiner CPU das BIOS auch nicht aktualisieren.



[Mordenkainen]

Noch nicht, ja. Wenn dann doch mal ein 5600x oder so reinkommt schon. Oder es wird ein 3900x...



[CyR4DiS]

@FM4E @monitorhero

Ich hab die Lüfter schon recht großzügig eingestellt. Nur wenn die Temp von Idle 35-40°C kurz auf 65°C-70°C hochgeht (geschätzt), dann hört man es doch. Ich hab die Werte grad nicht im Kopf aber ich schätze die Lüfter springen von Idle 20% auf ca. 50%. Kühlung ist eine Arctic Liquid Freezer II 420.

Wo kann ich die Lüfterverzögerung denn einstellen? Hab ich da einen Menüpunkt übersehen im Bios oder benutzt ihr eine Software dafür?
Ich bin ja generell zufrieden mit der Leistung und den Temperaturen via Allcore, allerdings wollte ich doch gerne auch mal die andere Variante weiter ausprobieren.



[monitorhero]

@FM4E @monitorhero

Ich hab die Lüfter schon recht großzügig eingestellt. Nur wenn die Temp von Idle auf 70° hochgeht (geschätzt. vielleicht sind es auch nur 65° - geht ja eher ums Prinzip), dann hört man es doch. Ich hab die Werte grad nicht im Kopf aber ich schätze die Lüfter springen von Idle 20% auf ca. 50%. Kühlung ist eine Arctic Liquid Freezer II 420.

Wo kann ich die Lüfterverzögerung denn einstellen? Hab ich da einen Menüpunkt übersehen im Bios oder benutzt ihr eine Software dafür?
Ich bin ja generell zufrieden mit der Leistung und den Temperaturen via Allcore, allerdings wollte ich doch gerne auch mal die andere Variante weiter ausprobieren.

Im Bios bei Hardware Monitor stellst du ja die Lüfterkurve ein und daneben steht CPU Fan1 step up time. Da habe ich 0.7s eingestellt. Dadurch dauert das hochtouren etwas länger. Ich habe ebenfalls nen Arctic 280. Bin überrascht dass deine Idle temps so hoch sind. Je nach Anwendung geht es bei mir auch mal auf 65°C hoch. Epic Games Launcher zB lastet die CPU immer extrem aus (ist ein Bug). Das spricht dafür, dass der Heatspreader einfach nicht die Wärme schnell genug abführen kann. Amd arbeitet bei Ryzen 5000 schon am Limit.



[CyR4DiS]

Danke für die Info. Hab "Step up Time" irgendwie nicht damit in Verbindung gebracht. Habe im Beitrag vorher etwas unverständlich geschrieben und hab das mal editiert. Idle bin ich eher so bei max. 40°C.

Ich werde am WE nochmal mit PBO und Curve testen, dann hab ich auch aussagekräftige Werte. Habe beim letzten mal aufgehört mit dem Testen weil mich das Lüfterverhalten im Windows so gestört hat.



[monitorhero]

Ok also wenn ich zB den Browser offen habe und ein Video schaue bin ich bei 32°C und 28°C bei komplettem Idle. Die Arctic Freezer wurden in letzter Zeit mit falschen Schrauben geliefert. Vielleicht hat dein Kühler keinen perfekten Kontakt?



[Acki-84]

Hab "Step up Time" irgendwie nicht damit in Verbindung gebracht.

Ja ein paar Begriffe sind sehr fragwürdig...



[taeddyyy]

Falls Du mit den Patriots weiter ein Problem hast, empfehle ich als 32GB Module die Crucial Ballistix DDR4-3600 2x32GB (BL2K32G36C16U4B). Die laufen auf dem ACE auch mit 3800-CL16-18-18-38 ohne Probleme.

Ein letztes Update: Ram kam heute an, CMOS clear, Ram rein, XMP geladen. Alles butterweich, ein Traum.
Werde die Kiste nun zusammensetzen und alles mal frisch machen, danke euch allen für die Hilfestellung!
Melde mich dann bei Zeiten auch mal mit OC ergebnissen zurück



[monitorhero]

Das klingt gut. Vielleicht muss ich mich doch von meinen Ripjaws verabschieden. Welches Bios benutzt du gerade? Stable oder Beta?



[taeddyyy]

Hab aktuell die Beta installiert und lass die erstmal drauf. System kommt heute Abend neu drauf und nutze den Rechner dann mal die kommenden Tage, dann kann ich wohl ne Einschätzung geben ob das gut läuft.
Haben die Ripjaws evtl auch Samsung ICs? das war ja bei mir das Hauptproblem, Micron und SK liefen mit XMP problemlos, Samsung generell gar nicht oder nur mit völlig seltsamen Settings.



[Mordenkainen]

Ripjaws können auch mit Samsung kommen. Hatte mal welche mit Samsung D-Dies da, die Ripjaws V mit 3200C14 haben i.A. B-Dies.



[Chris1975]

Die Beta läuft hier bis jetzt sehr stabil mit Curve opimizer aber nur bis zum IF1800.



[monitorhero]

Ripjaws können auch mit Samsung kommen. Hatte mal welche mit Samsung D-Dies da, die Ripjaws V mit 3200C14 haben i.A. B-Dies.

Ich habe definitiv B-Dies. Ich verstehe den Hype um B-Die nicht. Ich schaffe nicht mal 3333 Mhz bei 1.35V. Nicht mal die Stable Timings aus dem Ryzen DRAM Calculator funktionieren mit 3200mhz.



[Chris1975]

B-Dies laufen hier super.



[monitorhero]

Hast du den DRAM Calculator verwendet und die Timings manuell eingegeben? Ich bin da überfordert bei den ganzen Angaben um herauszufinden welche der Einstellungen letztlich zu Bluescreens führt. Hatte Memory Management BSOD beim hochfahren.



[Chris1975]

Ja die daten sind vom DRAM Calculator und ja das ist ja die herausforderung bei jedem bios update oder fail die daten händisch wieder eintippeln.Ein Glück gibts handys wo man ein Bild machen kann



[Acki-84]

Hast du den DRAM Calculator verwendet und die Timings manuell eingegeben? Ich bin da überfordert bei den ganzen Angaben um herauszufinden welche der Einstellungen letztlich zu Bluescreens führt. Hatte Memory Management BSOD beim hochfahren.

Ich krieg nur schwarzen Bildschirm und irgendne LED auf dem Mainboard leuchtet... haha...



[Mordenkainen]

wäre natürlich interessant welche LED leuchtet

Nach meiner Erfahrung mit 4 MSI AM4 Boards (B350 Tomahawk, B450 Tomahawk Max, B450 Gaming Plus Max und X570 Unify) können auch die VGA und CPU LEDs bei RAM Problemen leuchten. Die sind allesamt leider wenig aussagekräftig.



[Chris1975]

@monitorhero​

Ich sehe gerade das du 4 Module drinn hast und bei meinem alten system hatte ich auch 4x Ripjaws drinn die konnten auch kein xmp nur wenn ich sie paar weise rein getan hab gings,Bei 4 kann es zu problemen kommen da nicht alle slots gleiche fertigungstoleranzen haben das musst ich auch schon hinnehmen deswegen hab ich die 2x16 drinn.



[Mordenkainen]

ich hab aufm Unify auch 4 RAM Sticks drin
Die 3600C16 Settings vom alten Dualkit gingen auch nicht direkt, ich musste da vor allem Spannung und ich meine auch procODT etwas anheben damit es ging.



[Chris1975]

Einen versuch ist es auf jedenfall wert.



[CFTyrant]

Ich versuch in dem Thread hier auch noch mal mein Glück...

Hat beim MEG Unify mal jemand ein Update der LED Firmware gemacht? Bei der Suche wird mir ein Update von A4 auf A7 angezeigt. Normalerweise würde ich gar nicht drüber nachdenken, aber leider krieg ich Mystic Light nicht mehr wirklich zum laufen. Es wird einfach nicht in der DC UI angezeigt. Anfangs konnte ich das Problem beheben, indem ich das Paket im DC manuell deinstalliert und wieder installiert hab. Zwischenzeitlich hatte ich das DC aber mal komplett mit dem Tool von MSI deinstalliert. Nach der Neuinstallation hab ich Mystic Light aber überhaupt nicht mehr in der UI, egal was ich mache. Zudem hatte ich beim herunterfahren hin und wieder Fehler bezüglich der LEDkeeper2.exe.

Die LEDs laufen halt noch mit der letzten Einstellung die ich in Mystic Light vorgenommen habe. Aber ich würde es schon ganz gerne noch einmal ändern...

Hoffe halt, dass das FW Update das Problem ggf. behebt, aber hab auch ein paar Beiträge gefunden, wo das Update übers DC wohl den LED Controller zerschossen hat.

Hat eventuell noch jemand eine Idee?
