[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[Ralle86]

Bevor ich großartig ans testen komme, müssen die Kinderkrankheiten ausgemerzt werden 😆

Zum Einen der Bug mit der Temperatur auf der Q-Code LED, die sich nicht ausschalten lässt, auch wenn das im BIOS eingestellt ist. Und jetzt kommt noch hinzu, dass andauernd der Ton kommt, dass sich ein USB Gerät abgemeldet hat, das es aber nicht hat, sondern der CPU Kühler ändert seine Farbeinstellung und fängt sich nach 1-2 Sekunden wieder. Ist aber schon nervig. Der ist über einen 4 Pin RGB Anschluss verbunden.



[Prilux]

Moin,

ich habe wahrscheinlich nur ein kleinen Problem.
Habe mir das MSI Meg x570s ace max geholt und soweit ein gebaut. Und wollte dann meine AIO Wasserkühlung Silent Loop 2 am Board anschließen finde aber einfach nicht den Anschluss für die Pumpe nur den Pump-Fan 1.
Obwohl im Handbuch 1x 4-pin water-pump connector beschrieben wird unter Internal Connectors. Ist jetzt damit gemeint der Pump-Fan, den finde ich halt am Mainboard.
Muss ich dann meine Pump an den Pump-Fan 1 anschließen und die Lüfter am CPU-Fan ?

Muss dazu sagen das ich mein erstes mal, dass ich mir ein PC zusammen baue und das verwirrt mich etwas.



[Murazor]

Muss ich dann meine Pump an den Pump-Fan 1 anschließen und die Lüfter am CPU-Fan ?

Ja. So habe ich es am unify auch gemacht gehabt.



[talha777]

Achte aber drauf, dass die Pumpe zwischen 9V-12V reguliert wird. Im Bios gehst du dazu zu den Lüfterkurveneinstellungen, setzt den Eingang PUMP_FAN1 auf "DC Mode" und stellst dort deine persönliche Kurve für die Pumpe ein. Laut BeQuiet sollte die Pumpe nicht unter 9V geregelt werden.



[ra773]

Moins.
ich habe mit dem MEG X570 Unify seit ein paar Tagen massive Probleme.
Ich bin auf dem Beta Bios, die Probleme bestanden aber schon vorher.

1. Ich bekomme aktuell täglich Fehler ID 41, was auf irgendetwas mit Stromversorgung hindeuten könnte. Ich denke aber mein relativ neues Seasonic Titanium sollte es nicht sein. Interessanter Weise habe ich den gleichen Fehler an einem Asus G15 Advantage Ryzen CPU plus 6800m. Bei beiden Geräten gibt es sporadische Reboots.
Kämpft irgenjmd mit ähnlichen Problemen? Im ASUS Forum hat man es zurückführen können auf Powermanagement Themen mit der 6800m, wenn die zwischen IGPU und m6800 hin und her schaltet. Dieses Thema habe ich aber bei mir nicht. Ich habe aber eine 6800xt im Betrieb. Also könnte da ein Thema mit dem AMD Treibern sein. Aber wo fängt man da bitte an zu Suchen.

2. Seit ich das Beta Bios drauf habe nervt der Chipsatzlüfter. Hat hier jmd eine ähnliche Beobachtung gemacht?

VG Danke



[DragonClaVV]

Ich hatte mal ein Netzteilkabel an dem ein Stecker von den 6 bzw. 8 am PCIe Stecker für die Grafikkarte sich gelöst und nicht mehr richtig Kontakt hatte. Überprüf mal ob da alles in Ordnung ist sowohl am CPU als auch sonst wo.



[ra773]

Ich hatte mal ein Netzteilkabel an dem ein Stecker von den 6 bzw. 8 am PCIe Stecker für die Grafikkarte sich gelöst und nicht mehr richtig Kontakt hatte. Überprüf mal ob da alles in Ordnung ist sowohl am CPU als auch sonst wo.

Ja, das war auch mal so eine Überlegung von mir. Hab jetzt mal die 6800xt deaktiviert und bisher läuft es. Eventuell einfach ein AMD Treiber Problem. Aber die Stecker werde ich mal checken.

Kritisch	15.09.2021 15:58​	Kernel-Power	41​	-63​
Kritisch	15.09.2021 16:06​	Kernel-Power	41​	-63​
Kritisch	15.09.2021 17:07​	Kernel-Power	41​	-63​
Kritisch	15.09.2021 17:34​	Kernel-Power	41​	-63​
Kritisch	23.09.2021 0:12​	Kernel-Power	41​	-63​
Kritisch	09.11.2021 18:35​	Kernel-Power	41​	-63​
Kritisch	09.11.2021 18:38​	Kernel-Power	41​	-63​
Kritisch	09.11.2021 19:55​	Kernel-Power	41​	-63​
Kritisch	09.11.2021 20:23​	Kernel-Power	41​	-63​
Kritisch	10.11.2021 21:09​	Kernel-Power	41​	-63​
Kritisch	15.11.2021 20:07​	Kernel-Power	41​	-63​
Kritisch	16.11.2021 8:58​	Kernel-Power	41​	-63​
Kritisch	19.11.2021 15:57​	Kernel-Power	41​	-63​
Kritisch	19.11.2021 19:34​	Kernel-Power	41​	-63​
Kritisch	20.11.2021 10:15​	Kernel-Power	41​	-63​
Kritisch	25.11.2021 20:33​	Kernel-Power	41​	-63​
Kritisch	27.11.2021 3:53​	Kernel-Power	41​	-63​
Kritisch	27.11.2021 23:42​	Kernel-Power	41​	-63​
Kritisch	28.11.2021 15:27​	Kernel-Power	41​	-63​
Kritisch	28.11.2021 18:39​	Kernel-Power	41​	-63​
Kritisch	28.11.2021 19:01​	Kernel-Power	41​	-63​
Kritisch	28.11.2021 19:06​	Kernel-Power	41​	-63​
Kritisch	28.11.2021 20:02​	Kernel-Power	41​	-63​
Kritisch	28.11.2021 20:09​	Kernel-Power	41​	-63​
Kritisch	28.11.2021 20:19​	Kernel-Power	41​	-63​
Kritisch	28.11.2021 20:25​	Kernel-Power	41​	-63​
Kritisch	29.11.2021 16:27​	Kernel-Power	41​	-63​
Kritisch	29.11.2021 19:16​	Kernel-Power	41​	-63​
Kritisch	30.11.2021 8:35​	Kernel-Power	41​	-63​
Kritisch	01.12.2021 2:45​	Kernel-Power	41​	-63​
Kritisch	01.12.2021 8:19​	Kernel-Power	41​	-63​

Ganz interessant ich habe seit September die 6800xt davor gab es den Fehler nicht.
Im oktober war das System aus bzw ist auf einer anderen Partition gelaufen. Da muss ich mal schauen was da los war.



[talha777]

Bekommst du auch WHEA Einträge ?

Wann treten die sporadischen Reboots auf ? Unter Last oder im idle/unter Desktopbetrieb ?



[ra773]

Bekommst du auch WHEA Einträge ?

Wann treten die sporadischen Reboots auf ? Unter Last oder im idle/unter Desktopbetrieb ?

Noch nie ein WHEA gesehen und tendenziell tritt es auf wenn Lastwechsel da sind, aber auch bei 100% GPU Last.



[talha777]

@ra773
Okay, dann kann man zumindest den den low power state als Ursache ausschließen.
Was ich auf jeden Fall probiert hätte wäre einmal per DDU alles entfernen und dann mal nur den GPU Treiber ohne Adrenalin etc. installieren. Der macht wohl in letzter Zeit viel faxen.
Im Bios gibt es auch die LCLK DPM Optionen. Die kann man auch zu Testzwecken mal deaktivieren (das ist das dynamic power management vom bus).

Dann würde ich abhängig vom Ergebnis auch mal den Slot, auf dem die GraKa sitzt, im bios auf PCI-E 3.0 forcieren. Soll natürlich kein Dauerzustand sein.



[ra773]

@talha777
Werde ich mal machen. Komme aber erst nächste Woche dazu.
Aktuell, ohne 6800xt, läuft es. Das ist sehr verdächtig.
Würde die gern mal in einen anderen Rechner packen, aber mit Wasserkühlung ist das ja mal immer ein Akt ;(

update
Die Kiste läuft jetzt stabil durch. Also das Problem ist in Verbindung mit AMD oder mit der Stromversorgung an der Radeon zu sehen.

update
so, ohne die AMD GPU 97h am Stück ohne Reboot. Dann kann ich ja mal schauen was da mit AMD nicht läuft.



[JACKxBAUER]

Weiss eigentlich jemand ob ein Unify-X gegenüber dem ACE einen Vorteil bringt in Sachen RAM OC oder ist sowas heute kaum mehr messbar?

Ich wollte eigentlich das X570S Unify-X, jedoch frage ich mich wie der BIOS Support in Zukunft aussieht bei einem solchen exotischen Mainboard.
Da dürfte ein ACE doch vermutlich deutlich beliebter sein (RGB, 4 RAM Slots).

Das letzte BIOS Update bei MSI für das Ace ist vom November, bei Unify-X vom September.



[FM4E]

Nach langer Abstinenz geht es mit neuen BIOS-Versionen mit AGESA 1.2.0.5 weiter, wie Reous im BIOS-Sammelthread gepostet hat. Klick

Ist demnach nur eine Frage der Zeit, bis die neuen Beta-Versionen auch auf der MSI-Webseite erscheinen.



[DragonClaVV]

Eigentlich will ich nur mal wieder eine Final aber lieber so als Stillstand



[gimme7]

Weiss eigentlich jemand ob ein Unify-X gegenüber dem ACE einen Vorteil bringt in Sachen RAM OC oder ist sowas heute kaum mehr messbar?

wird mMn keine Unterschied machen, da das Limit immer noch die CPU ist.

Ich wollte eigentlich das X570S Unify-X, jedoch frage ich mich wie der BIOS Support in Zukunft aussieht bei einem solchen exotischen Mainboard.
Da dürfte ein ACE doch vermutlich deutlich beliebter sein (RGB, 4 RAM Slots).

Die Plattform ist ausgereift. Alle zukünftigen Verbesserungen wird auch das Unify-X erhalten. Ich seh da kein Problem



[3iswolf]

Was würdet ihr nehmen?

Gebrauchtes B550 Unify-X für 170€

Neues X570S Unify-X für 305€

Mir gehts vor allem um OC



[FM4E]

Wenn du die Features vom X570-Chipsatz nicht benötigst, reicht die B550-Version dicke aus.



[Quante]

Was willst du denn übertakten? Und warum?
CPU Overclocking ist kaum noch bis marginal möglich -die CPUs laufen quasi schon am Limit oder es wird für wenige Prozente unverhältnismäßig viel mehr Energie benötigt.
Die besten CPU-Ergebnisse bekommt man aktuell bei AMD durch undervolten einzelner Kerne.
Von daher werden sich die Ergebnisse der beiden Boards kaum unterscheiden.
Das eingesparte Geld vom B550 wäre bei einer Grafikkarte oder schnelleren RAM besser investiert.



[Scoty]

OC macht Null Sinn bei denn Ryzen 3000 und 5000 was inzwischen bekannt sein sollte.



[JACKxBAUER]

Hab jetzt mein X570S Unify-X im Einsatz.

Bis 3800Mhz (1:1) soweit keine WHEAs, jedoch habe Bluescreens wenn der RAM Test läuft.
Die gleichen Phänomene hatte ich mit den B550 Unify-X Boards auch.

Irgendwie habe ich das Gefühl dass die MSI Boards den RAM (G.Skill 2x16Gb 3600 14-14-14-34, Double sided, B-DIE) nicht mögen.

Hat jemand vielleicht einen Tipp bzgl. RAM Konfig? Vielleicht habe ich noch eine wichtige Einstellung vergessen, welche dies verursachen könnte?

RAM Voltage schon mit bis zu 1.55V getestet.



[gimme7]

MSI verträgt sich gut mit B-Die. Daran wirds nicht liegen. Einfach mal hier einen Screeshot von ZenTimings posten (oder gleich in RAM OC Thread).



[JACKxBAUER]

@gimme7

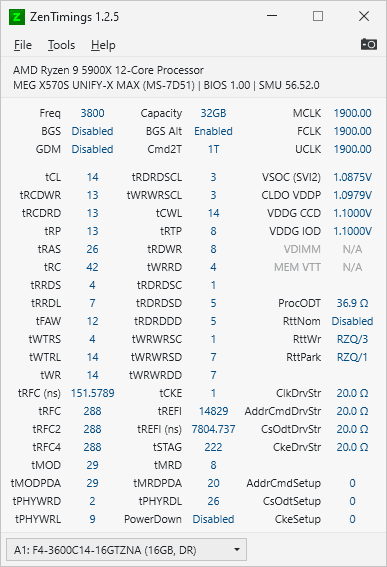

Gerade einen CMOS Reset durchgeführt, folgende Settings sind bei 1.52V auf dem RAM.

Hab nochmals den RAM auf XMP-Default eingestellt und lediglich den Takt auf 1900Mhz angehoben.

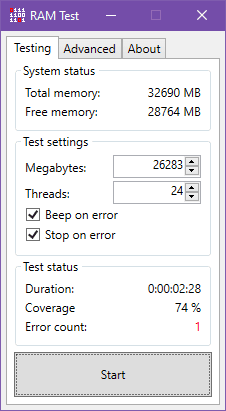

1.5V RAM Error, 1.52V RAM Error, 1.55V RAM Error...



[JACKxBAUER]

Kein Glück mit den MSI Boards:

Mein Modell des X570S Unify-X ist der Horror.

3600 Mhz @ XMP (14-14-14-34) RAM Fehler nach 30min
3800 Mhz @ bis 1.6V RAM Spannung getestet (auf CL16 rauf) nichts, dauernd Abstürze

Das einzige was problemlos läuft, ist der JEDEC Standard (2133 Mhz).


Mein mickriges 140 Euro Board kriegt mit identischem RAM und CPU 3800Mhz @ 16-16-16-32 (+optimierten Subtimings) fehlerfrei hin (8h MEM Test).



[FM4E]

Ich finde, dass du zu viel von dem Board verlangst. Hinzu kommt, dass du es meiner Ansicht nach mit den Spannungen etwas übertreibst. Die berüchtigte Brechstange! Aber das ist deine Hardware.



[JACKxBAUER]

Ich finde, dass du zu viel von dem Board verlangst. Hinzu kommt, dass du es meiner Ansicht nach mit den Spannungen etwas übertreibst. Die berüchtigte Brechstange! Aber das ist deine Hardware.

Die Spannung war ja nur testweise und nicht für den Dauerbetrieb.

3600 14-14-14-34 ist übrigens XMP bei meinem RAM-Kit.

Ich hatte auch das Gigabyte X570S Master und da konnte ich zumindest 3600 @14-13-13-26 (+optimierte Subtimings) stabil fahren.
Das geht beim X570S Unify-X nicht.

Wenn ich mir aber ein paar Beiträge durchlese, geht das einem anderen User auch so, das hat mich ein klein wenig "beruhigt", so dass ich zumindest teilweise davon ausgehe, dass nicht das Board selber, einen Schuss hat.
Ich warte mal ab bis Agesa 1.2.0.5 draussen ist und melde den Fall mal MSI.



[aanti]

@gimme7

Gerade einen CMOS Reset durchgeführt, folgende Settings sind bei 1.52V auf dem RAM.
Anhang anzeigen 702331

Gibt es kein aktuelleres Bios?
Spannungen sehen komisch aus..
Wuerde evtl VSOC erhoehen,
VDDP auf 0.950
VDDG CCD auf 0.950
VDDG IOD auf 1.050

ClkDrvStr evtl auf 40
tRFC,tRFC2,tRFC4 manuell eintragen (TRFC / 1.346 = TRFC2, TRFC4 = TRFC2 / 1.625)



[gimme7]

gerade keine Zeit näher darauf einzugehen, aber

kein Wunder, dass das nicht stabil ist. Hat nichts mit dem Board zu tun. 32GB 3800 C14 mit GDM OFF läuft auf keinem Board mal eben so.



[W124]

Moin,

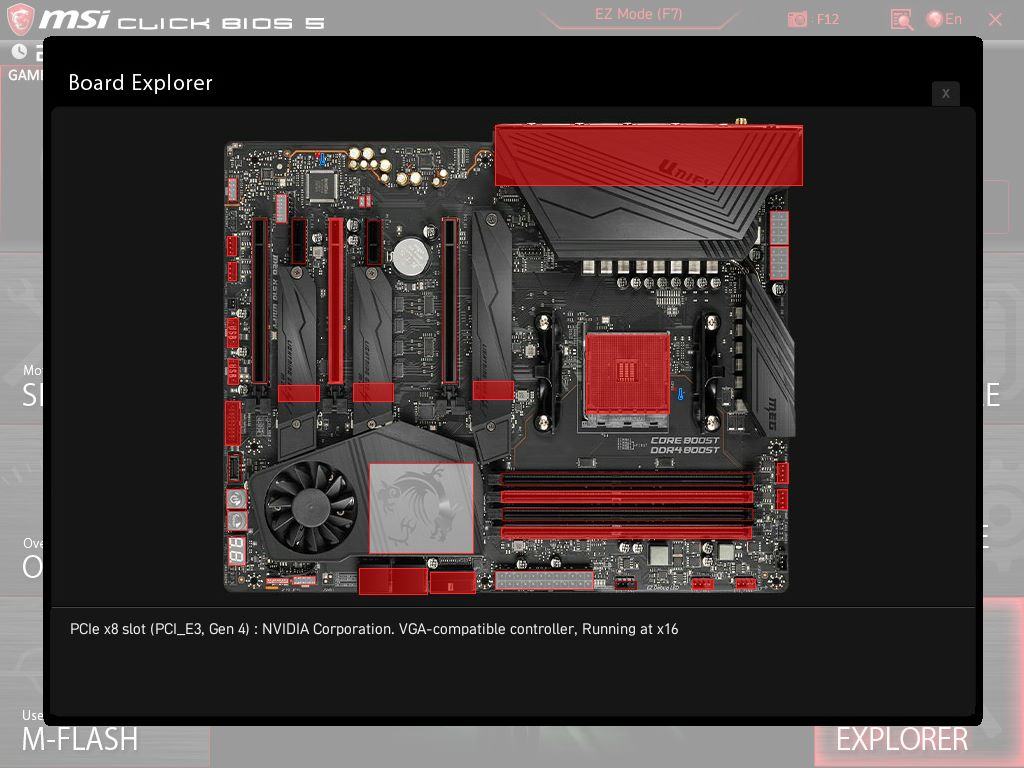

ich surf grad so durchs BIOS (Version 7C35vAA) und luscher in den Board Explorer, da seh ich glatt, dass hier die Grafikkarte im falschen Slot angezeigt wird

Die ist definitiv einen weiter rechts montiert!

Eine MSI Eigenheit??? Oder sollte ich mir hier Sorgen machen?



[FM4E]

Wird bei mir auch so angezeigt, würde mich aber nicht weiter beunruhigen. Meine Grafikkarte steckt ebenfalls ganz oben (bzw. rechts) und wird korrekt mit PCIe 4.0 x16 angebunden.



[W124]

Dann ist es wohl ne MSI Macke.

Noch ne andere Frage, im Hardware Monitor wird ne Temperatur für. m.2 angezeigt, weiß man wo da der Sensor sitzt?
Gibt ja immerht 3 Steckplätze.
