[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[Chris1975]

Ich habe das AB3 installiert zusammmen mit einer GPU 6900XT überhaupt keine Probleme und das ist seit der veröffentlichung drauf.



[suali]

Es scheint beim Fiio ein Firmware Bug anscheinend zu sein. Hab einige Leute gefunden, welche das beim K3 und auch beim neuen E10K haben.
Bis dato scheint der Anschluss am USB-C hinten zu funktionieren. *auf Holz klopf*



[Mordog]

Hat eigentlich irgendwer noch USB Probleme?
Ich war bisher verschont, bis auf ein einziges Mal. Hab seit 2 Tagen jetzt einen Fiio E10K-TC DAC und nach einem Coldboot ist dieser oft einfach nicht da. Und meine Tastatur geht dann öfters auch nicht.
Hilft nur einmal Verbindung trennen und wieder anstecken. Aber immer nur bei einem Kaltstart eigentlich.

A.A0 Bios ist drauf.

hatte ich auch mit dem E10K von FiiO.
Mit dem neuen Ifi Zen DAC bisher nicht mehr aufgetreten.



[ILoveTattoo]

Ich hatte das Problem nur , wenn ich mein Audiointerface von Yamaha benutzt habe .



[suali]

@Mordog
Gut zu wissen. Falls ich es nicht in Griff kriege, wirds halt das doppelt so teure Ifi Dingen... Absolut overpowered für 16 und 32 Ohm, aber was soll der Geiz



[Mordog]

war zwar eher als Hinweis gedacht, dass es vermutlich am K10 nicht am Board liegt aber wenn du das als Kaufauforderung verstehst, nur zu



[suali]

@Mordog
Der wurde schon an mehreren Stellen lobend empfohlen

Aber anscheinend läuft der E10 jetzt.
USB3.0 Front -> Bugged
USB2.0 Back -> Bugged
USB3.1 USB-C Back -> Läuft bisher nach mehren Neustart/Kaltstarts/Standby-Zyklen

Wahrscheinlich würde es sogar auf USB 3.0 Back funktionieren. Da is aber alles voll



[taeddyyy]

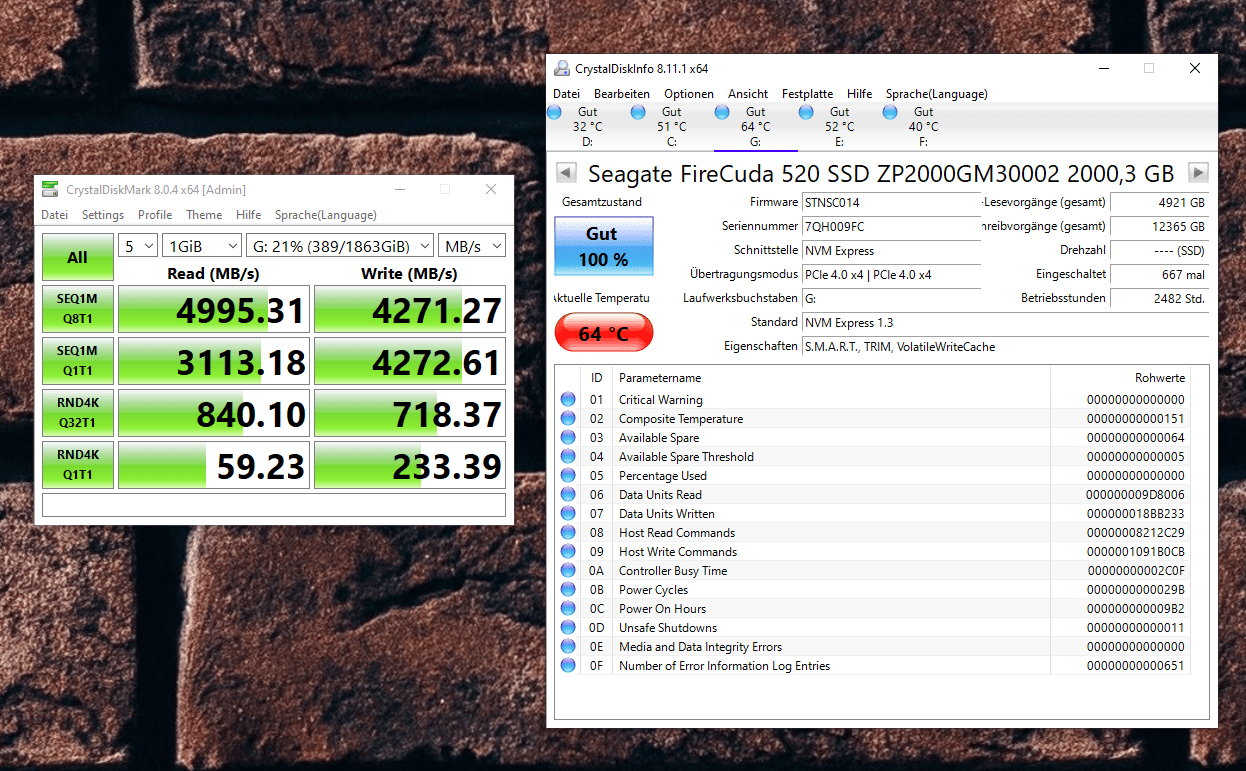

Ich glaube ich bin auch vom USB Bug betroffen. Habe ne Firecuda 520 2TB hier ausm MP, per USB C zu NVME Adapter an den PC angebunden. Versuche seit 2 Std. alle Daten von der 500er (3. M.2 Slot, ca 400GB) auf die 2TB zu bekommen, der Copy bricht dauern ab oder hängt sich auf.
Dann die Firecuda eingebaut, 500er an den Adapter, selbes Spiel. Nicht möglich, die Daten rüber zu bekommen.
Habe dann mal nen Testcopy von der internen 970 evo Plus (2. Slot) auf die Firecuda intern gemacht, das läuft durch wie Butter. 800 GB einwandfrei kopiert.

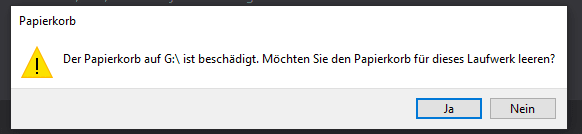

Was mich wundert, bekomme immer ne Meldung vom Explorer, das mein Papierkorb auf der Firecuda defekt ist, habe die SSD schon mehrmals formatiert usw. Neuster Chipsatztreiber ist drauf. Habt ihr ne Idee?

Edit:

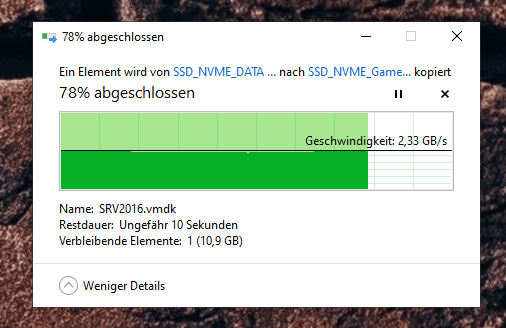

Außerdem fällt mir gerade auf, dass der Copy von der Evo Plus zur Firecuda nicht am Limit läuft. ist eine große Datei (50GB VMDK) Sollte doch eigentlich in der nähe des max. Read der Evo Plus liegen oder nicht? (ca.3,2 GB/s) Temps sind ja alle im Rahmen. 1GB/s unter max finde ich schon schwach.



[Schildkroete09]

Die hat AGESA 1.2.0.4, die ebenfalls ziemlich buggy sein soll.

Kann ich nicht bestätigen. Nutze die AGESA 1.2.0.4 schon mindestens 4 Wochen zusammen mit Windows 11 und vorübergehend mit dem Ryzen 9 3900x.
Habe keinerlei Probleme! Keinerlei! Es funktioniert alles wie es soll. Allerdings fahre ich ohne OC in jeglicher Hinsicht.
Auch die USB Ports funktionieren wie sie sollen.

Viele Grüße



[FM4E]

Das freut mich natürlich für dich, aber die Mainboard-Hersteller haben die Beta-BIOS-Versionen zu AGESA 1.2.0.4 nicht umsonst zurückgezogen. Und viele hatten damit ihre Probleme.



[Ralle86]

Das X570s Unify-X Max ist bei Alternate lagernd. Ich hab mir mal eins bestellt 😊

Edit: und es ist versendet, vielleicht kommt es morgen schon an 🤩



[Orgh]

Das X570s Unify-X Max ist bei Alternate lagernd. Ich hab mir mal eins bestellt 😊

Edit: und es ist versendet, vielleicht kommt es morgen schon an 🤩

Dann berichte mal würden uns freuen für ein paar Informationen

Lg



[Ralle86]

Da ist es schon mal 😁
Ich warte noch auf eine neue SSD und dann wird am Wochenende wahrscheinlich umgebaut. Sieht schon mal sehr schick aus 🤩



[gimme7]

was mir gefällt ist, dass der PCIe Slot für die GPU tiefer sitzt. Zumindest sieht das auf den ersten Blick so aus.



[Orgh]

Ich konnte nicht widerstehen habe es mir heute auch bestellt 🥰

Lg



[Ralle86]

was mir gefällt ist, dass der PCIe Slot für die GPU tiefer sitzt. Zumindest sieht das auf den ersten Blick so aus.

Das ist er auch. Der Slot müsste einen Platz weiter unten sein als sonst.

Ich konnte nicht widerstehen habe es mir heute auch bestellt 🥰

Lg

Ich konnte gestern auch nicht widerstehen 😅
Ich freu mich schon aufs Einbauen. Mal sehen wie es im Vergleich zum Dark Hero ist.



[Orgh]

Ach ja ich muss doch nicht mein Windows neu machen wenn ich davor auch ein X570 msi Mainboard hatte Bin eigentlich der Meinung dass ich es nicht machen muss aber kann ja sein dass dass ich was geändert hat

Lg



[Ralle86]

Das musst du nicht. Ich müsste es auch nicht, da ich auch ein X570 Board habe. Ich mach es aber, da mein Windows 10 mittlerweile ordentlich zugemüllt ist und ich es auf eine neue SSD installieren werde.



[Chris1975]

Optisch ist das neue eine Augenweide aber Technisch hat es kaum Vorteile außer der Verfügbarkeit.Für mich ist es kein "must-have".😁



[Chris1975]

Ich habe das AB3 installiert zusammmen mit einer GPU 6900XT überhaupt keine Probleme und das ist seit der veröffentlichung drauf.

Korrektur der USB-Bug ist bei dieser Version feststellbar.Beim Zocken wurden mehrfach USB Geräte Neigestarter.



[Orgh]

So gestern alles eingebaut bin auch sehr zufrieden mit meinem neuen X570s Unify-X Max Speicher wird besser erkannt Spannung so wie es sein soll gegenüber meinem alten Bord CPU Spannung ist auch noch mal besser geworden Ein Leistungsschub habe ich auch noch mal bekommen mein CPU taktet jetzt besser meine Grafikkarte Taktet jetzt auch höher rein rechnerisch gegenüber meinen alten Bord Sind es 10 % Zuwachs an Leistung und das schönste alles ist jetzt ruhig schön silent also für mich hat sich das gelohnt und es ist ein sehr schönes Bord Ach ja das einzigste was noch dazu gekommen ist Das hatte ich vorher nicht im bios cpu core Temperatur liegt bei 44 - 51 und CPU socket bei 34 ich weiß jetzt nicht wo der unterschied da ist aber sonst sind meine Temperaturen perfekt im Betriebsprogramm ideal 28 unter leichter Last 40
Aber sehr schnell fallend beim Spielen 57 durchschnittlich bei jedem Spiel ohne PBO



Ps ich habe keinerlei USB Probleme oder sonstiges.


Lg



[Ralle86]

Ich hab's heute auch endlich verbaut. Soweit läuft es ohne Probleme. Windows 10 wird gerade installiert und das Board hat den alten Takt von meinem RAM ohne Diskussionen gefressen. Ist schon ein geiles Board.

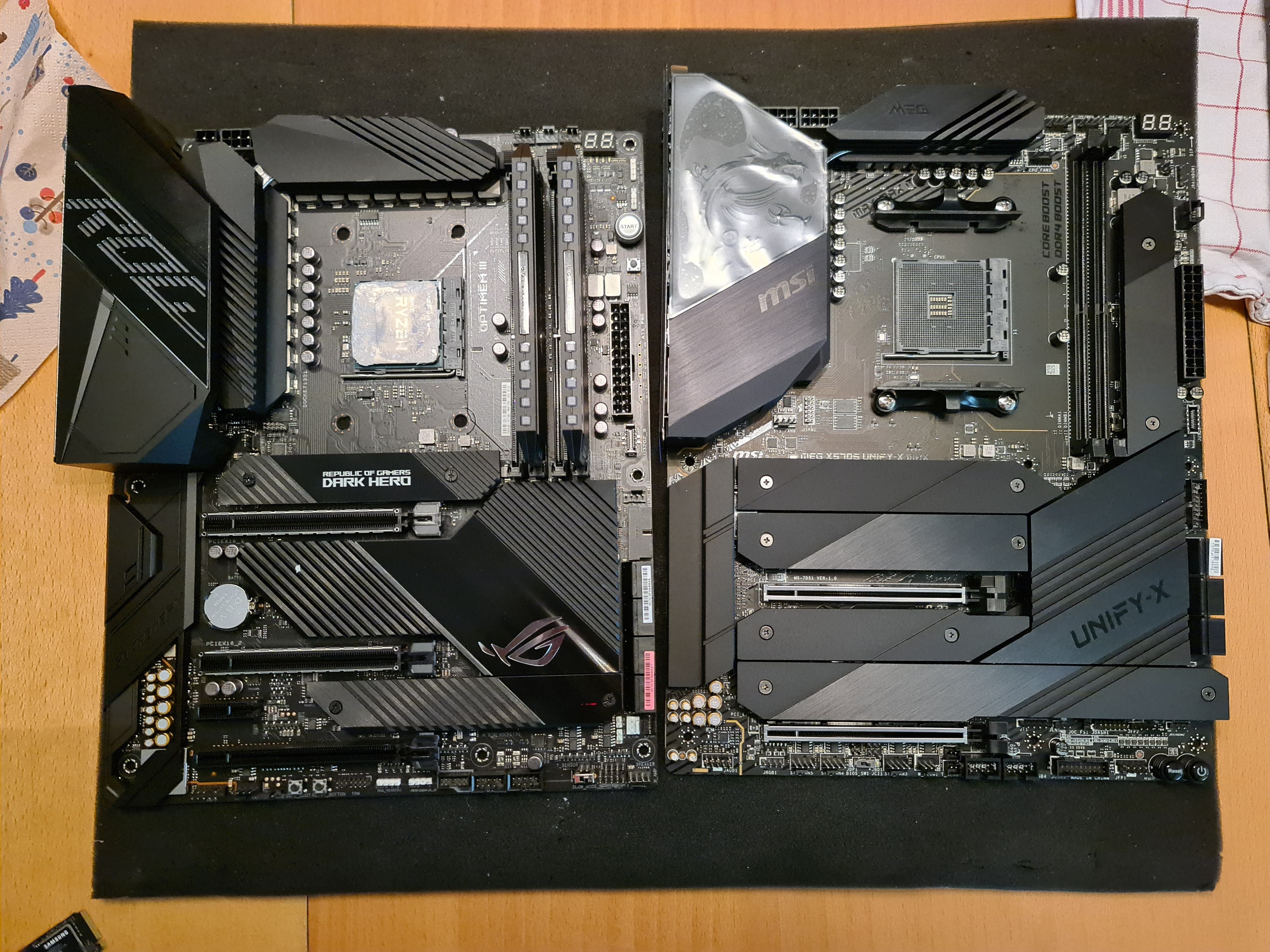

Hier mal der Vergleich zum Dark Hero:


Edit: @Orgh weißt du wie man die Post Code Anzeige ausschalten kann? Beim Starten soll sie ruhig die ganzen Codes anzeigen, aber im Windows brauche ich die Temperatur nicht angezeigt bekommen
Edit2: hab's gefunden, ist sehr versteckt...
Edit3: Ich hab's zwar gefunden und umgestellt, aber es hat nichts geholfen... Die CPU Temperatur wird immer noch angezeigt. Ist das bei noch jemandem so? BIOS Update wird benötigt



[Orgh]

Ich hab's heute auch endlich verbaut. Soweit läuft es ohne Probleme. Windows 10 wird gerade installiert und das Board hat den alten Takt von meinem RAM ohne Diskussionen gefressen. Ist schon ein geiles Board.
Hier mal der Vergleich zum Dark Hero:
Anhang anzeigen 688593

Edit: @Orgh weißt du wie man die Post Code Anzeige ausschalten kann? Beim Starten soll sie ruhig die ganzen Codes anzeigen, aber im Windows brauche ich die Temperatur nicht angezeigt bekommen
Edit2: hab's gefunden, ist sehr versteckt...
Edit3: Ich hab's zwar gefunden und umgestellt, aber es hat nichts geholfen... Die CPU Temperatur wird immer noch angezeigt. Ist das bei noch jemandem so? BIOS Update wird benötigt

Genau das gleiche Problem habe ich auch Temperatur werden trotzdem angezeigt geh mal aus dass das gefixt wird



[Goldeneye007]

Hat jemand einen 3600er CL 14-14-14-34 RAM auf einem X570 ACE laufen?

Hier https://de.msi.com/Motherboard/support/MEG-X570-ACE#support-mem-19 finde ich keine von denen https://geizhals.de/?cat=ramddr3&xf=1454_16384~15903_DDR4~256_2x~4276_14~4276_15~5015_3600



[gimme7]

3600er CL 14-14-14-34

das ist B-Die und der läuft auf dem Ace egal ob es in der Liste steht oder nicht. Es gibt so viele Kombinationen, die können von den MB Herstellern nicht alle getestet werden.



[Goldeneye007]

Die timings sind ja schon extrem und irgendwo habe ich aufgeschnappt, dass die Boards dann spinnen können, z.B. beim Bootvorgang



[gimme7]

betrachte es als Kombi aus Board, Ram und CPU (hier der Integrated Memory Controller).
Das Ace packt das. Der Ram für sich natürlich auch. Ein Zen3 zu 95% und bei Zen2 könnte es möglicherweise nicht auf Anhieb laufen.



[Goldeneye007]

okay, ich rüste den RAM auf.....ich liebäugle auch damit den 3900x durch einen 5800x zu ersetzen....12Kerne brauche ich nicht....aber mein 3900x läuft allcore mit 4.200Mhz, was schafft ein 5800x?



[JACKxBAUER]

@Goldeneye007

Ein 5800X kommt auf 4.85Ghz, wenn ich mich nicht irre.

Mein 5900X packt nicht selten 4950Mhz (ohne OC, dafür mit CO).

An die MSI X570S Unify-X MAX Besitzer: Könnt ihr bitte zu den nachfolgenden Punkten was sagen?

- RAM OC / Fabric Clock
- Spulenfiepen!!



[Orgh]

- RAM OC / Fabric Clock mein G.skill 32 gb -3800 Timing von 14-16-16-36 läuft top 1900 mhz und mit 1,5 volt Stock.

- Keine Spulenfiepen.

Lg
