[Sammelthread] OC Prozessoren Intel Sockel 1700 (Alder Lake-S & Raptor Lake-S)

[X909]

Direct Die sieht gut aus. Welche Wassertemperatur hattest du bzw. wie hat sich das Delta verändert?



[ralle_h]

42 Cache und 40 E-Cores bedeuten bei dem Chip +20mV und +4-5°C.
4000er Ram und XMP bedeuten +1-2°C und +-0mV.
4000er Ram und straffe Custom Timings bedeuten +10-15°C und +30 mV.

Muss mich dahingehend nochmal korrigieren (da mir nicht aufgefallen war dass 4000 MHz Ram mit XMP im Gear 2 laufen) bzw. hab es nochmal genauer getestet (ist bei jedem Chip auch ein Stück unterschiedlich) und Screens gemacht, damit man auch die Temperaturen sieht:

5,2 GHz / Stock Cache / Stock E-Cores = Ausgangsbasis
5,2 GHz / 4200 Cache / Stock E-Cores = +10mV
5,2 GHz / 4400 Cache / Stock E-Cores = +10mV
5,2 GHZ / 4400 Cache / 4,0 GHz E-Cores = +10mV
5,2 GHz / 4400 Cache / 4,0 GHz E-Cores & Ram @ 4000 Mhz XMP (Gear 2) = +10mV (identische Temps)
5,2 GHz / 4400 Cache / 4,0 GHz E-Cores & Ram @ 4000 Mhz XMP (Gear 1) = +30mV
5,2 GHz / 4400 Cache / 4,0 GHz E-Cores & Ram @ 4000 Mhz XMP (Gear 1) straffe subs = +30mV

Mit dem 12900KF sieht es also ein Stück weit anders aus, wie man sehen kann.



[even.de]

Schade, dass du bei deinen Tests nicht HWiNFO offen hattest. Da hätte man sehr schön die lowest vCore, die peak Package Power und die Clocks ablesen können.



[Aiphaton]

direct die cooling von supercool

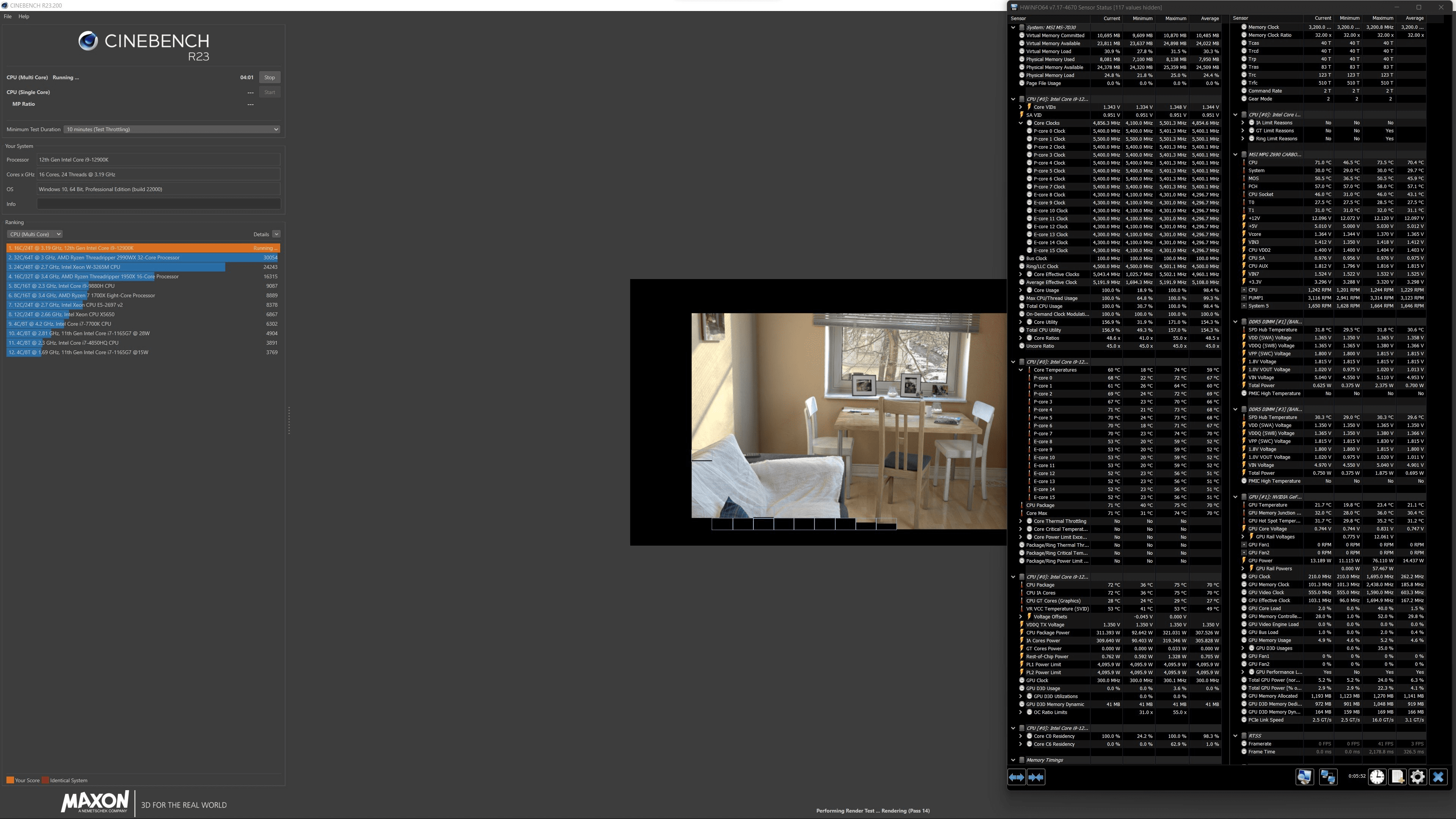

Anhang anzeigen 719678

Pics or it didn't happen.



[ralle_h]

Schade, dass du bei deinen Tests nicht HWiNFO offen hattest. Da hätte man sehr schön die lowest vCore, die peak Package Power und die Clocks ablesen können.

Waren beim Ausgangswert 1,243V unter Last, bei +10V dann 1,252V und mit +30 1,27V unter Last (lowest vCore). Package Power weiß ich leider nicht mehr auswendig, beim letzten (24/7) Setting (5200/4400/4000/4000 Straff) sind es ~258W.



[even.de]

Ja gluab ich dir, aber die genauen Werte wären schon interessant gewesen, kannst ja beim nächsten mal HWiNFO only anmachen. Dann brauchst du net Core Temp oder CPU-Z und wir haben noch mehr Werte



[dante`afk]

Nur schade, dass der Typ per Mail nicht antwortet und anders kommt man ja nicht ran an die Teile. Von daher ist es auch absolut sinnlos den hier zu bewerben.

is nur ueber facebook zu erreichen. seine webseite ist nicht up2date.



[even.de]

Habe "leider" kein Facebook :/



[jem23]

Nur schade, dass der Typ per Mail nicht antwortet und anders kommt man ja nicht ran an die Teile. Von daher ist es auch absolut sinnlos den hier zu bewerben.

ich hab auch schon mal 2 wochen auf ne antwort bei ihm gewartet, allerdings meldete er sich dann ausführlich mit entschuldigung und erklärung warum es so lange dauerte, also bewerben muss man vielleicht nicht aber meine erfahrungen mit ihm waren unterm strich recht gut. 🤷🏽‍♂️



[even.de]

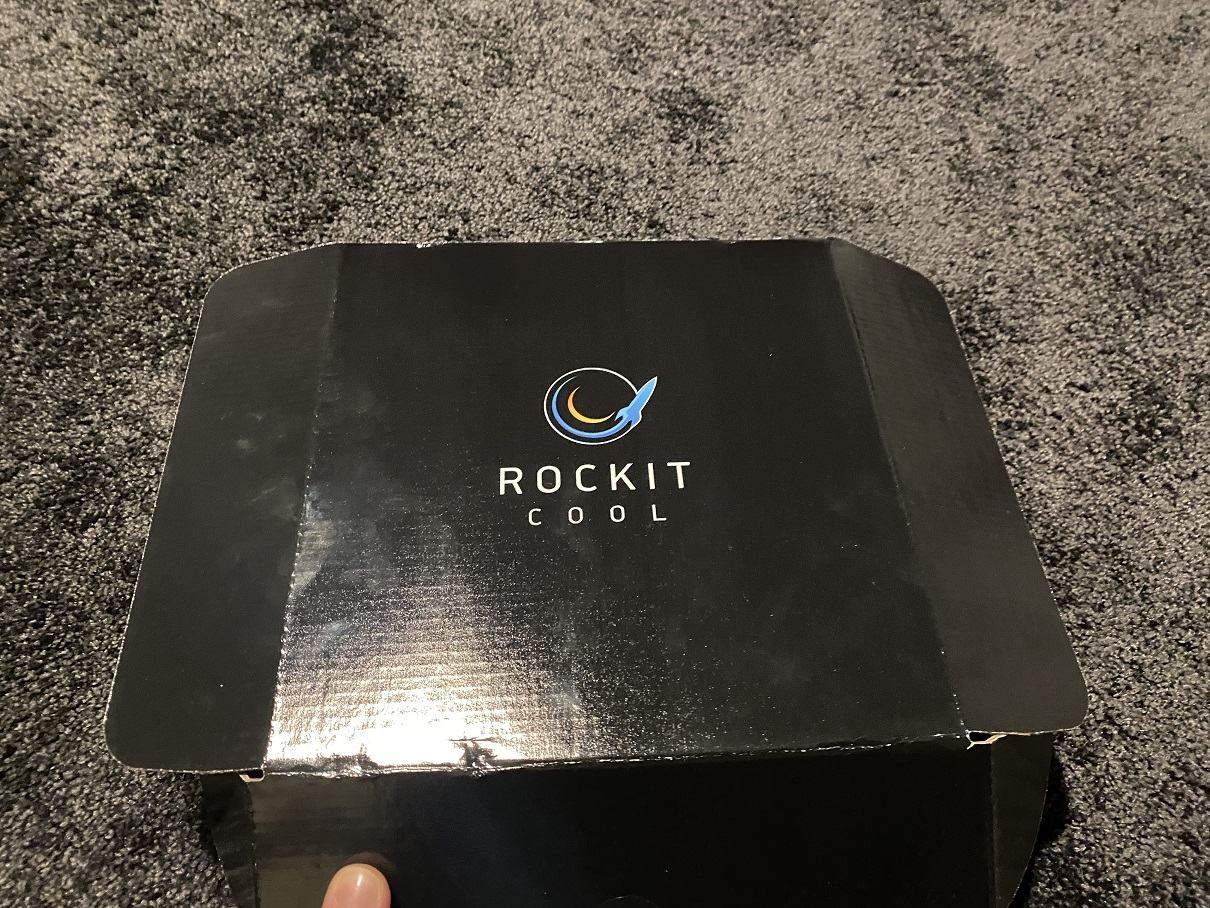

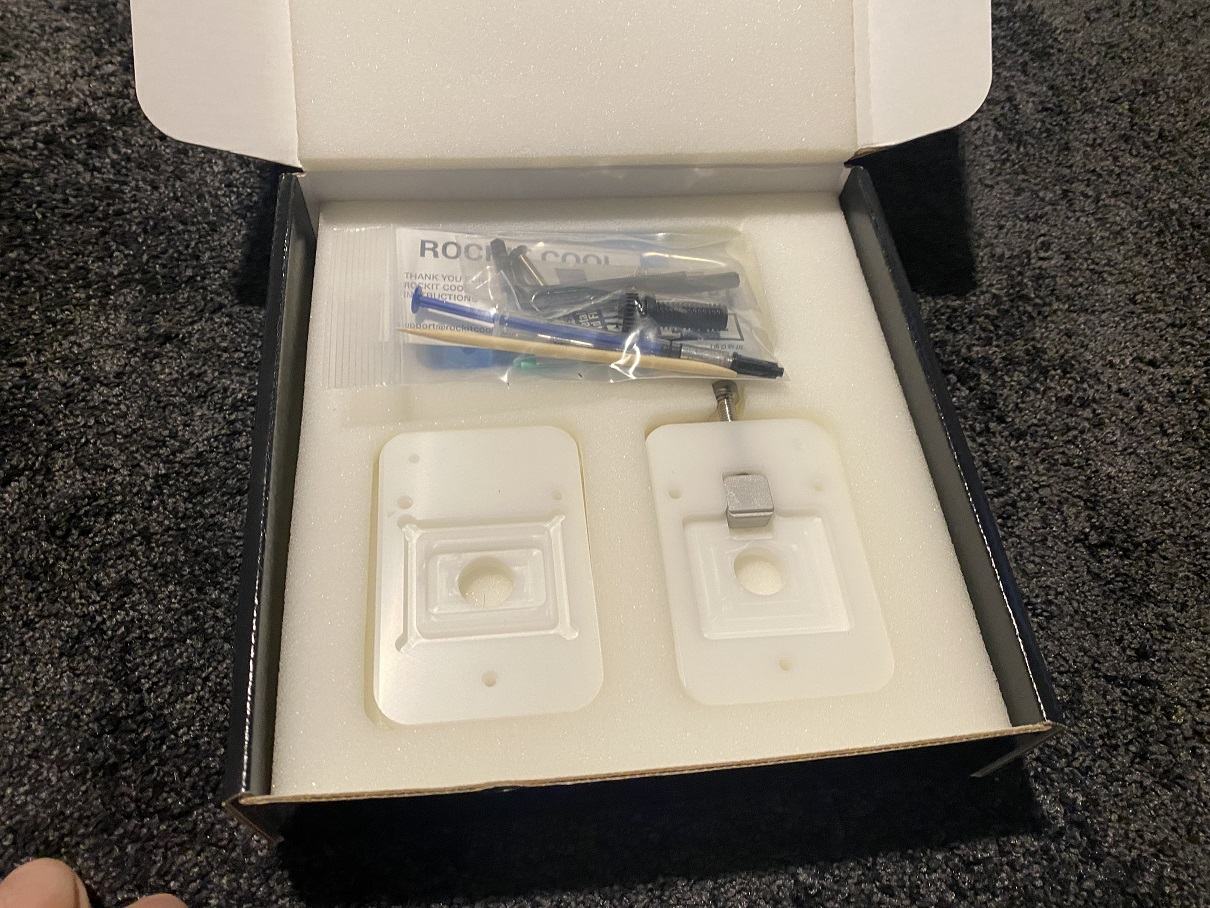

Delid Tool kam soeben an. Montag aus Texas versandt. Vor einer Stunde angekommen bei mir in Hannover.



Es wird auf eine Anleitung verwiesen auf deren Seite: https://www.rockitcool.com/pages/12th-gen-delid-relid-instructions

Ich kann da nichts finden
Wobei die Funktionsweise eig. klar ist. WOllte nur mal drüberschauen, was die so anleiten.



[webmi]

Jo dann leg mal los und schick das Ding danach zu uns 😁



[Scrush]

diesen montag? das ist flott



[even.de]

Jo dann leg mal los und schick das Ding danach zu uns 😁

Muss erst mal noch arbeiten. Frühestens heute Abend



[Riwwelorsch]

Endlich habe ich eine gute CPU gefunden.
12900K
5.2 GHz / 4.1 GHz bei 1,251 V - max 74°C
5.3 GHz / 4.1 GHz bei 1,323 V - max 83°C
SP P-Cores 95

Scheint zu stimmen, was ich hier in dem Thread schon mehrmals gelesen habe. Der SP Wert ist wirklich nicht alles. Jedenfalls geht diese CPU wesentlich besser / kühler als die SP 101 die ich vorher (unter anderem) getestet habe.



[ralle_h]

Leider hört es da noch nicht auf, der IMC ist bei den CPUs auch oft sehr sehr unterschiedlich.

Von 1,08V SA für 4000 MHz Straffe Timings bis 1,3V SA (manche Chips konnten es tatsächlich sogar gar nicht) ist alles möglich beim IMC. @webmi und ich hatten auch schon Perlen mit magerem IMC.

Gerade wenn man 4100/4133 auf dem Ram rocken will muss man noch beten dass der gute Chip, den man (hoffentlich) geangelt hat, auch noch nen guten IMC hat.



[dragn09]

ich versuche auch den direct-die block aus thailand zu bekommen, würde einer von euch das delid tool zu anderen usern herumschicken?



[even.de]

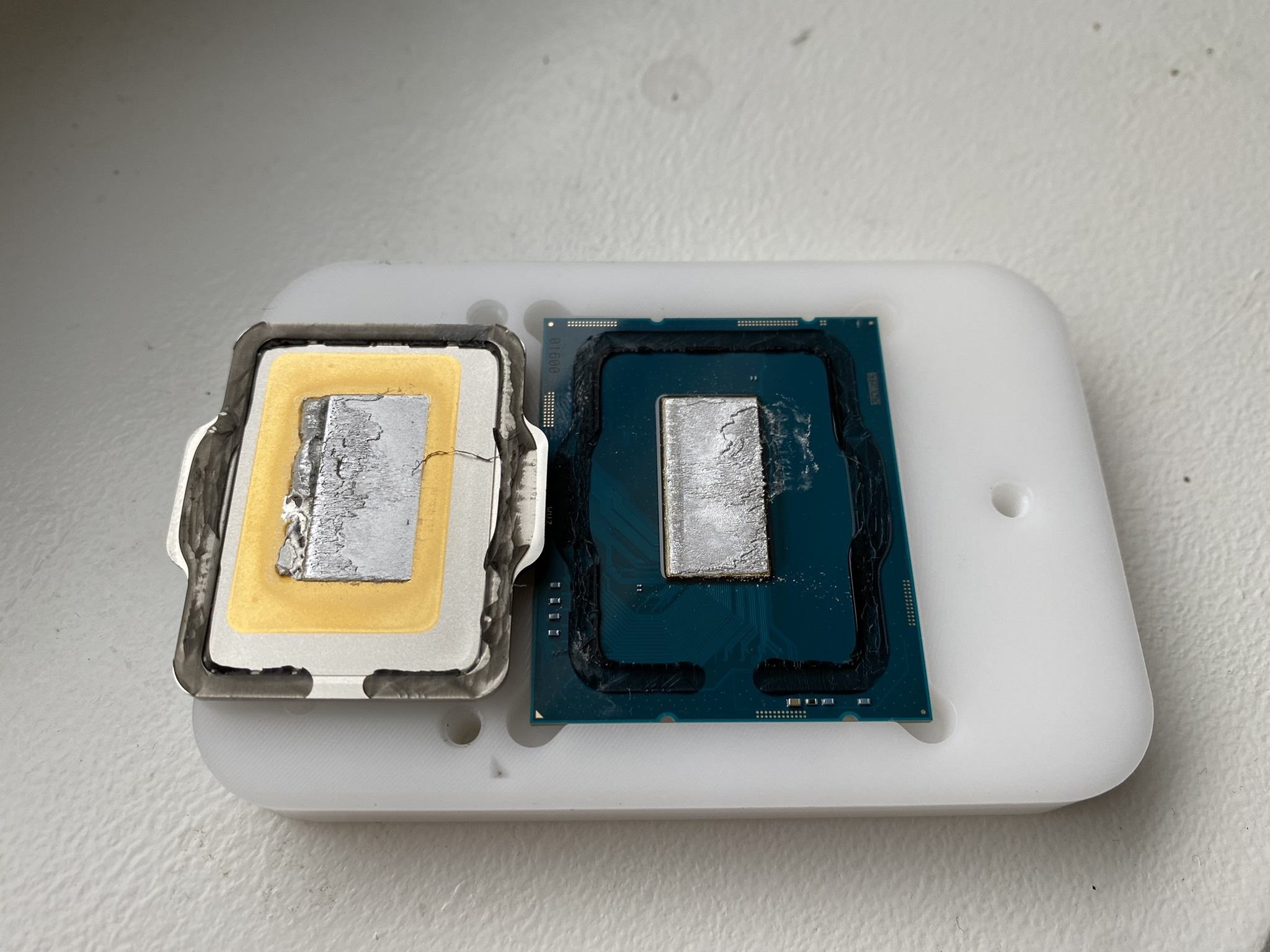

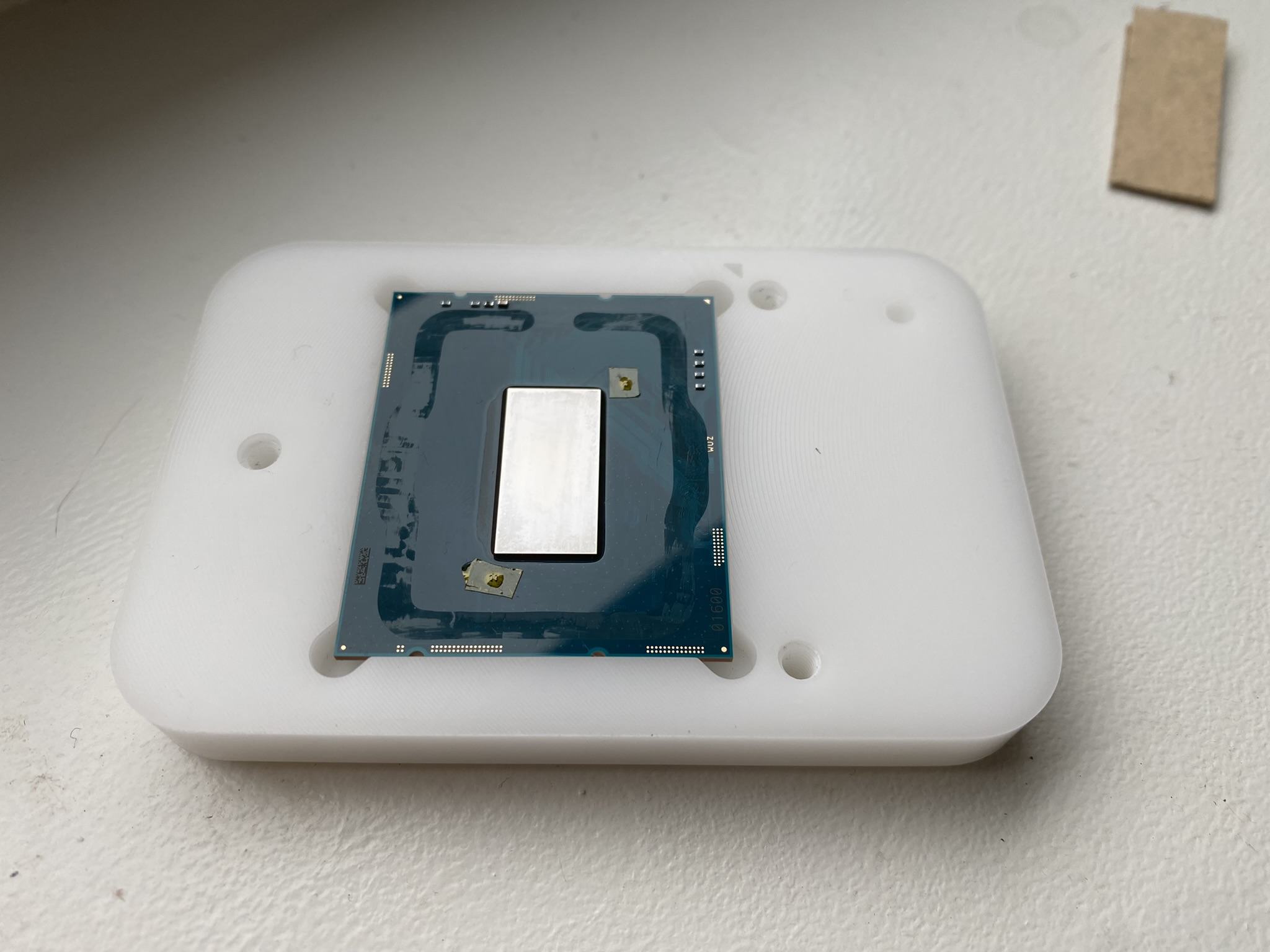

Sieht erstmal ganz gut aus! Temperaturen sind angeglichen zwischen den Cores. Bei manchen Cores nur 1°C, dafür bei anderen sogar 6-7°C. Ich glaube aber dass es mehr ist. Muss noch mal genau gucken was den Anpressdruck angeht. Bin noch nicht ganz zufrieden mit dem Anpressdruck der AiO - das Problem ist, dass man die BeQuiet nicht richtig mit Gefühl festmachen kann. Es geht nur mit Schraubendreher - damit hat man natürlich 0 Gefühl.

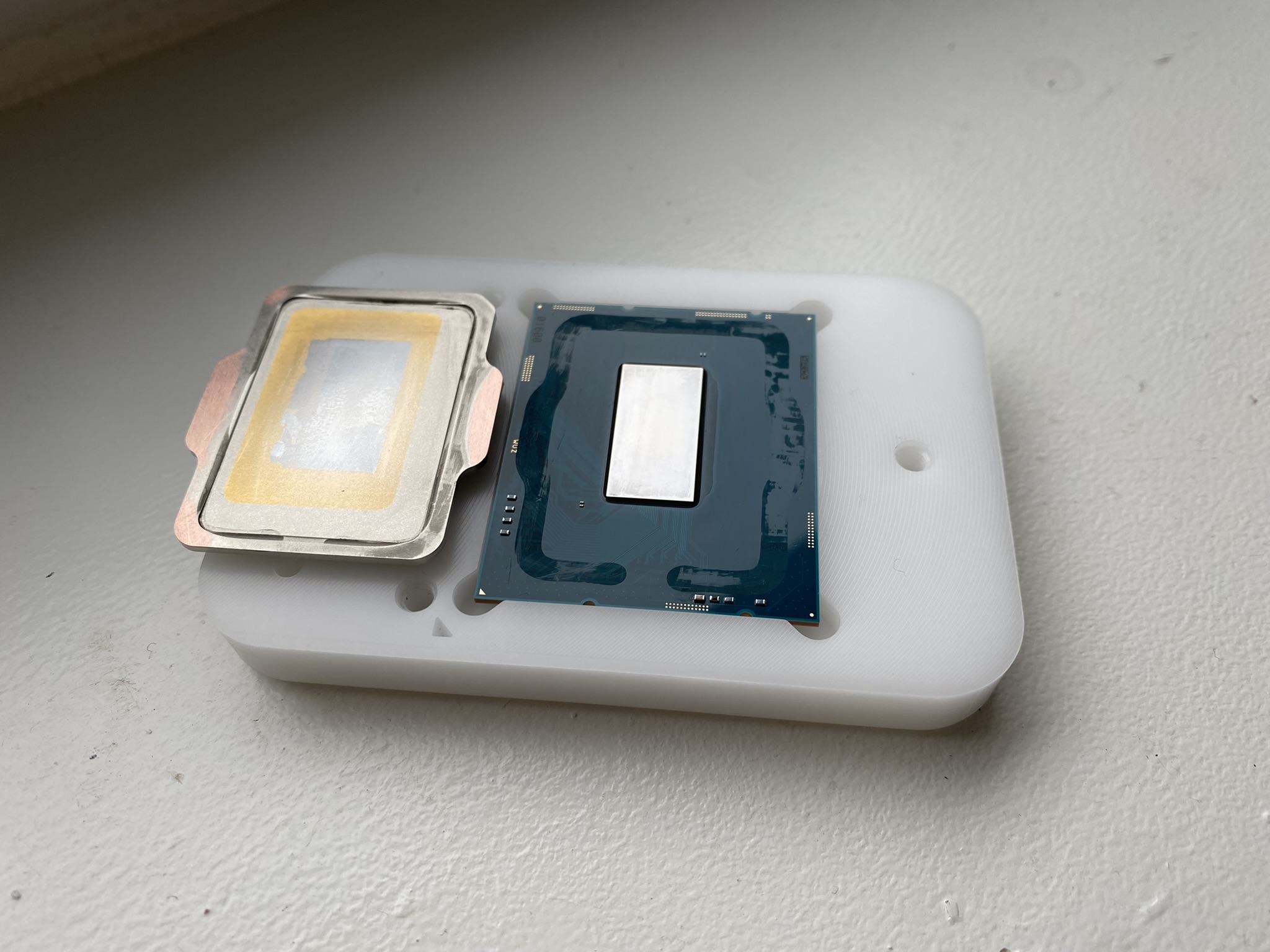

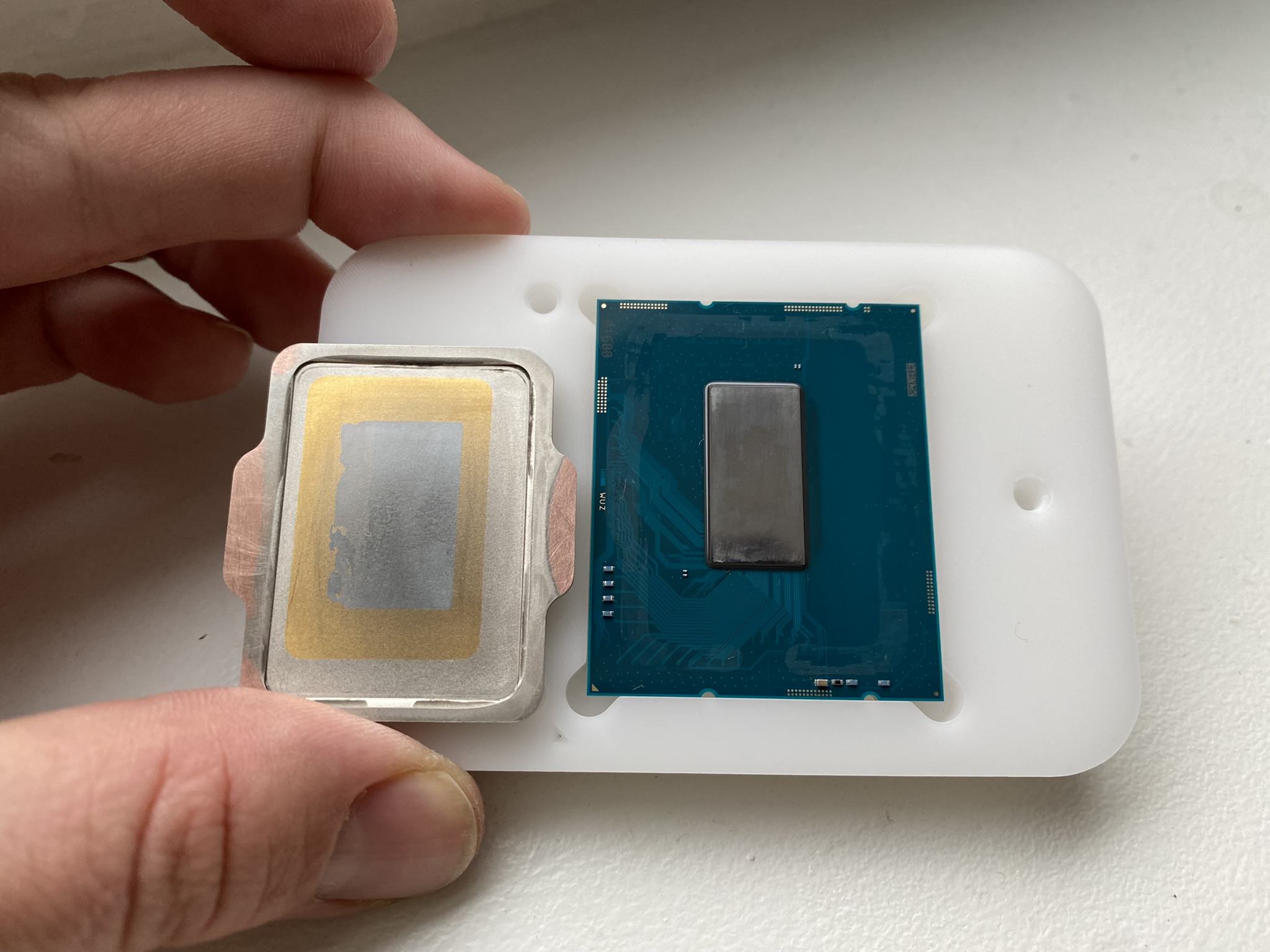

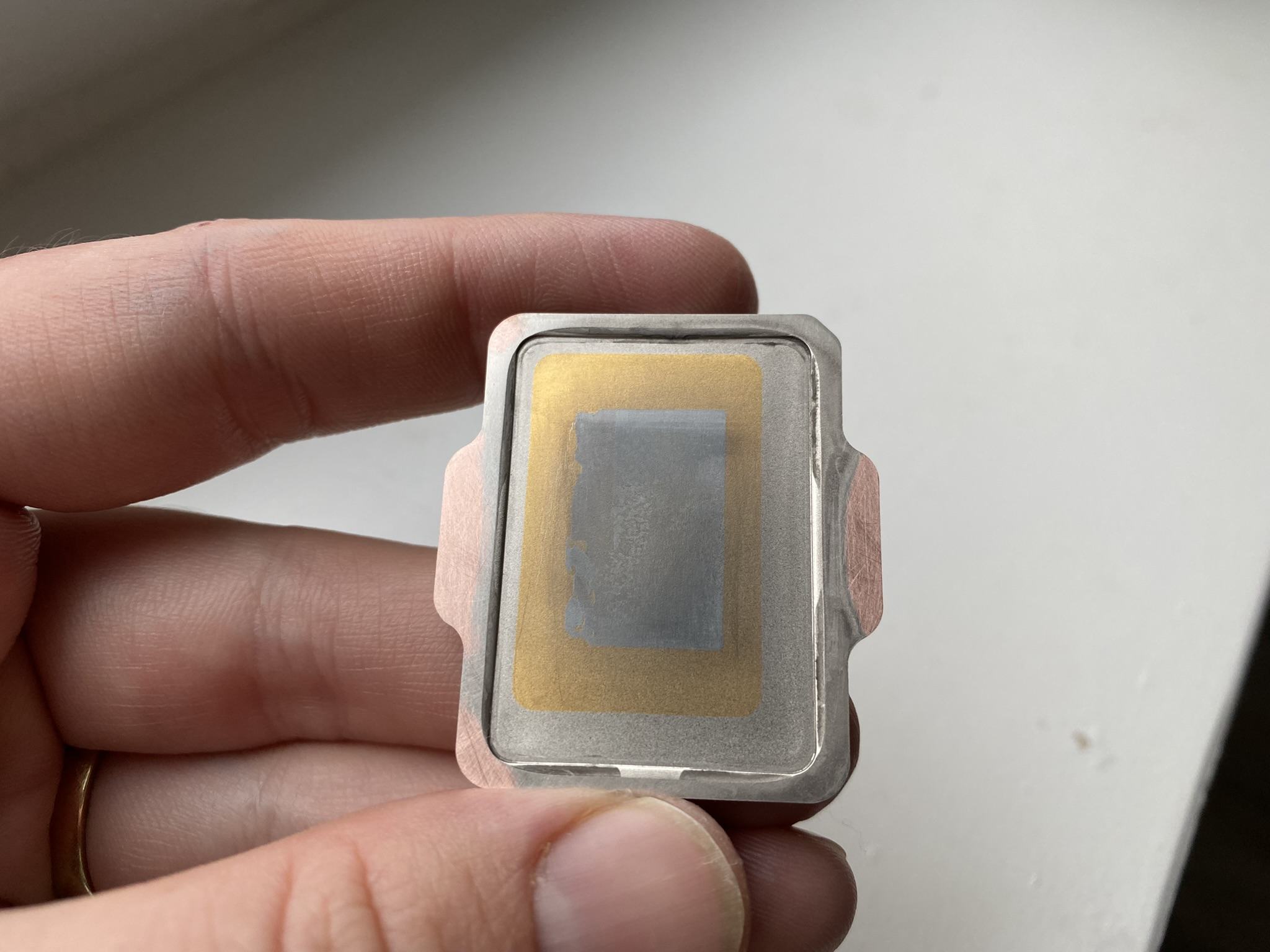

Man muss unbedingt nach dem Köpfen die Unterseite des IHS mit Schleifpapier bearbeiten, sonst drückt es einem die Nasen ins PCB. Durch den Schub-Druck seitlich quetscht sich das Kupfer an den Nasen minimalst zusammen. Man sieht es auf dem 2. BIld links und rechts an den Halternasen!

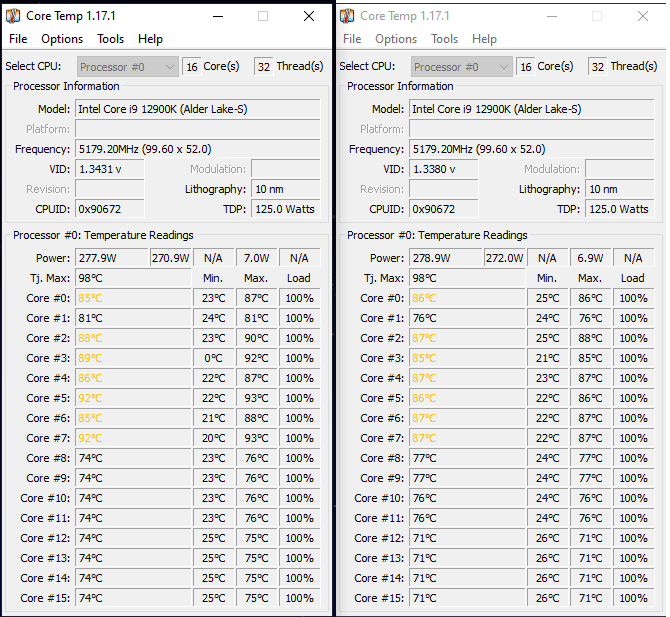

links Stock, rechts geköpft. AiO Wassertemp links 24,9°C - rechts 25,5°C

Update: AiO saß nicht richtig...



[dragn09]

wieso ist eigentlich bei jedem 12900k der kern 1 so viel kühler?



[arch3990]

Sieht erstmal ganz gut aus! Temperaturen sind angeglichen zwischen den Cores. Bei manchen Cores nur 1°C, dafür bei anderen sogar 6-7°C. Ich glaube aber dass es mehr ist. Muss noch mal genau gucken was den Anpressdruck angeht. Bin noch nicht ganz zufrieden mit dem Anpressdruck der AiO - das Problem ist, dass man die BeQuiet nicht richtig mit Gefühl festmachen kann. Es geht nur mit Schraubendreher - damit hat man natürlich 0 Gefühl.

Man muss unbedingt nach dem Köpfen die Unterseite des IHS mit Schleifpapier bearbeiten, sonst drückt es einem die Nasen ins PCB. Durch den Schub-Druck seitlich quetscht sich das Kupfer an den Nasen minimalst zusammen. Man sieht es auf dem 2. BIld links und rechts an den Halternasen!

Danke Dir für Deinen "Bericht" und die Hinweise.



[-Nik-]

Köpfen brachte aber nicht arg viel, hatte mehr erhofft



[IronAge]

Köpfen brachte aber nicht arg viel, hatte mehr erhofft

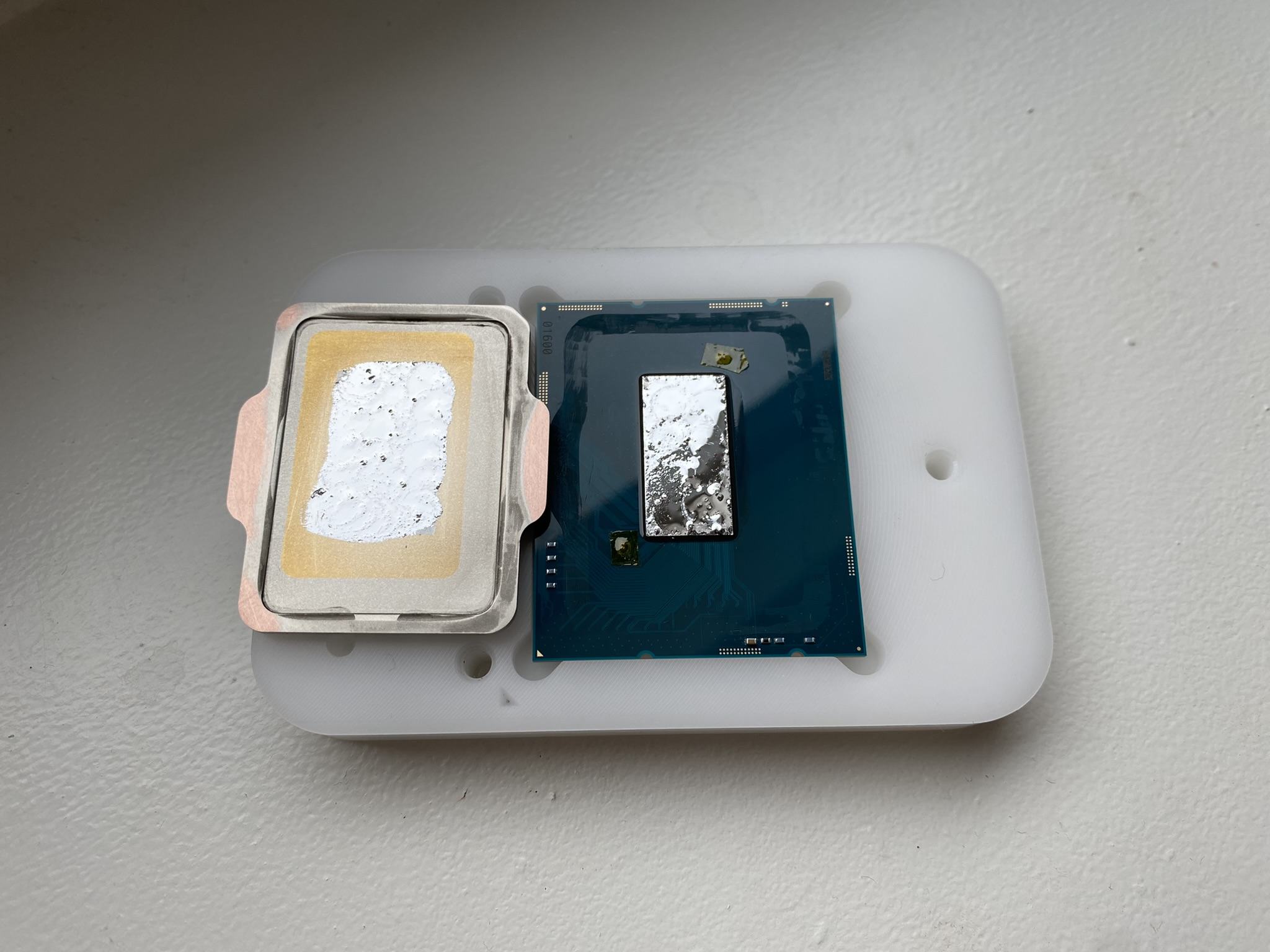

IMHO bisschen reichlich LM drauf, auf der Unterseite des HS habe ich immer viel dünner drauf gemacht bei den HEDTs.

@even.de

Wieviel Abweichung hast du denn bei den VIDs der Cores @ Stock ?



[even.de]

Köpfen brachte aber nicht arg viel, hatte mehr erhofft

Glaube auch, dass da was nicht richtig sitzt. Bin grad dabei noch mal alles zu checken.

IMHO bisschen reichlich LM drauf, auf der Unterseite des HS habe ich immer viel dünner drauf gemacht bei den HEDTs.

@even.de

Wieviel Abweichung hast du denn bei den VIDs der Cores @ Stock ?

VID der Cores @ Stock habe ich nicht gecheckt vorher.



[chrizZztian]

@even.de
Hast du von RockIt die Anleitung zu dem Quicksilver Solder Remover gesehen?
Nicht das bei dir noch etwas Lot über ist und du zwei Wärmeübergänge hast. (Habs noch nie gemacht - keine Ahnung ob das der Fall ist. Im Video ist das am Ende nur wie ein Spiegel.)



[even.de]

Okay, bei meienr AiO ist nach dem Köpfen scheinbar die Halterung etwas locker gewesen. Nun sitzt es

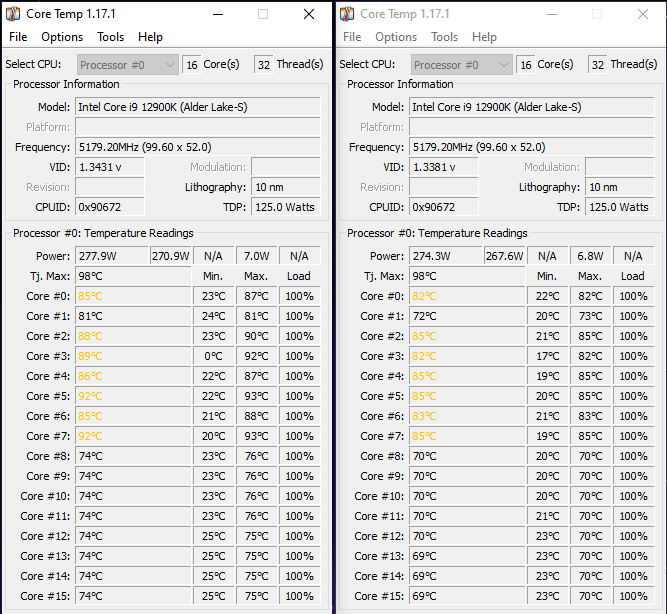

links ungeköpft rechts geköpft. Wassertemp identisch. Beide mal 24.X°C.



[G40racer79]

OK dann doch nicht die erhofften viel besseren Temp. Hätte mich beim verlöteten hs auch gewundert.



[BF2-Gamer]

Das Ziel ist ja dieser Direct-Die-Wasserblock oder?



[even.de]

OK dann doch nicht die erhofften viel besseren Temp. Hätte mich beim verlöteten hs auch gewundert.

Finde schon 8grad kann sich sehen lassen. Wo willst du sonst 8c in der Spitze herholen?



[BF2-Gamer]

In Anbetracht dessen, dass da nur eine 0815-AIO verbaut ist, finde ich 8° (unter den gleichen Bedingungen) auch nicht schlecht.



[-Nik-]

In Anbetracht dessen, dass da nur eine 0815-AIO verbaut ist, finde ich 8° (unter den gleichen Bedingungen) auch nicht schlecht.

Naja aber die Differenz bleibt die selbe 😁



[even.de]

Hast du das getestest schon?`Weil ich glaube, dass du mit besserem Kühler und höherem Durchfluss die Differenz sogar noch erhöhen kannst. Aber kann mich auch irren.
8°C bleiben 8°C. Brauchen hier manche nicht mehr zu frieren im Zimmer, wenn mal wieder ein R23 Screen gemacht werden soll
