Ich sah, das der Boxed Lüfter den du hast, der bessere mit Kupferkern ist.
Dieser ist nicht so verkehrt, ggf. kann man auch hier einen anderen Lüfter
draufschnallen, sollter der Originale z.b nicht weit genug herunter gehen bzw.
bei niedrigen drehzahlen durch mechanische geräusche nerven...
Als erstes heißt es aber das Problem der Gehäuse entlüftung angehen und
diese runterregeln..
Die Noiseblocker mit 1600U/min sind sicher leiser, aber imo nicht leise genug.
Bei mir im Gehäuse, die gegebenheiten sind anders, sind auch 1600U/min
herraushörbar. Das kann sich bei dir etwas anders darstellen, jedoch glaube
ich nicht dran das 2*1600U/min das wirklich gewollte ist, in der Handgehalten
sind die meist noch ganz angenehm, schäffeln sie die Luft durch ein
schmaleres Gehäuse, dann zählts.
Ich würde dir weiterhin empfehlen diese zu regeln, das Problem dabei kann
sein, z.b bei den Papst(ich weiß jetzt nicht welche du genau hast) und auch
anderen 60er im bereich 3000U/min, die Anlaufwilligkeit. Meine laufen erst so bei umme 7V an und haben damit schon für mich eine zu hohe Drehzahl von umme 1600U/min (das gilt für meine 60er Päpste, sowie welche von TITAN, No Name welche ausehen wie die Titan, sowie die Gehäuse beiligenden, alle mit einer nenndrehzahl im bereich 2600U/min - 3600U/min).
Sprich, eine Anlaufsteuerrung ist hier noch sehr praktikabel, welche für
ein paar sec. volen saft anlegt und dann runtergeht.
Die Zalman Fanmate2 ist ein einfacher 5V(7805) Festspannungsregler
verschaltet wie die ADJ(z.b LM317) Varianten, halt mit 5V ref, statt 1,2..
Eine Anlaufsteuerrung gibt es hier nicht. Desweiteren lässt das ding
nur manuelle eingriffe zu. Ist eine möglichkeit, imo aber sehr rückständig.
Damit deine gehäuselüfter laufen, musst du sicher die Anlaufspannung
überbieten, und hier könnte es gut sein das sie dann schon zu hoch drehen.
Die Noiseblocker kenne ich jetzt nicht, waren mir zu breit, daher erst gar nicht probiert, sollten diese bei dir passen, dann könnte dies sich mit der
Fanmate2 ausgehen, so das diese an dem punkt wo sie sicher anlaufen auch
mit für den leisen Betrieb angenehmen drezahlen arbeiten (umme 1000U/min)..
Aber halt ungeregelt und bei Last wird nicht mehr entlüftet was dann kritischer wird/werden kann.
IMO muss das konzept so sein das die kühlung auch für Vollast reicht, bei mir
nutze ich dabei Prime mit Anzahl Theads aller Cores(auch die Logischen/SMT)
und Furmark für die GPU und das auch so das es nicht nach staubsauger klingt.
Das gibt nen netten anhaltspunkt und wird real auch kaum erreicht, letztendlich muss jeder selbst wissen wie er seine kühlung auslegt, imo
aber ein Nogo ohne worst case kapazität.
So was machen...

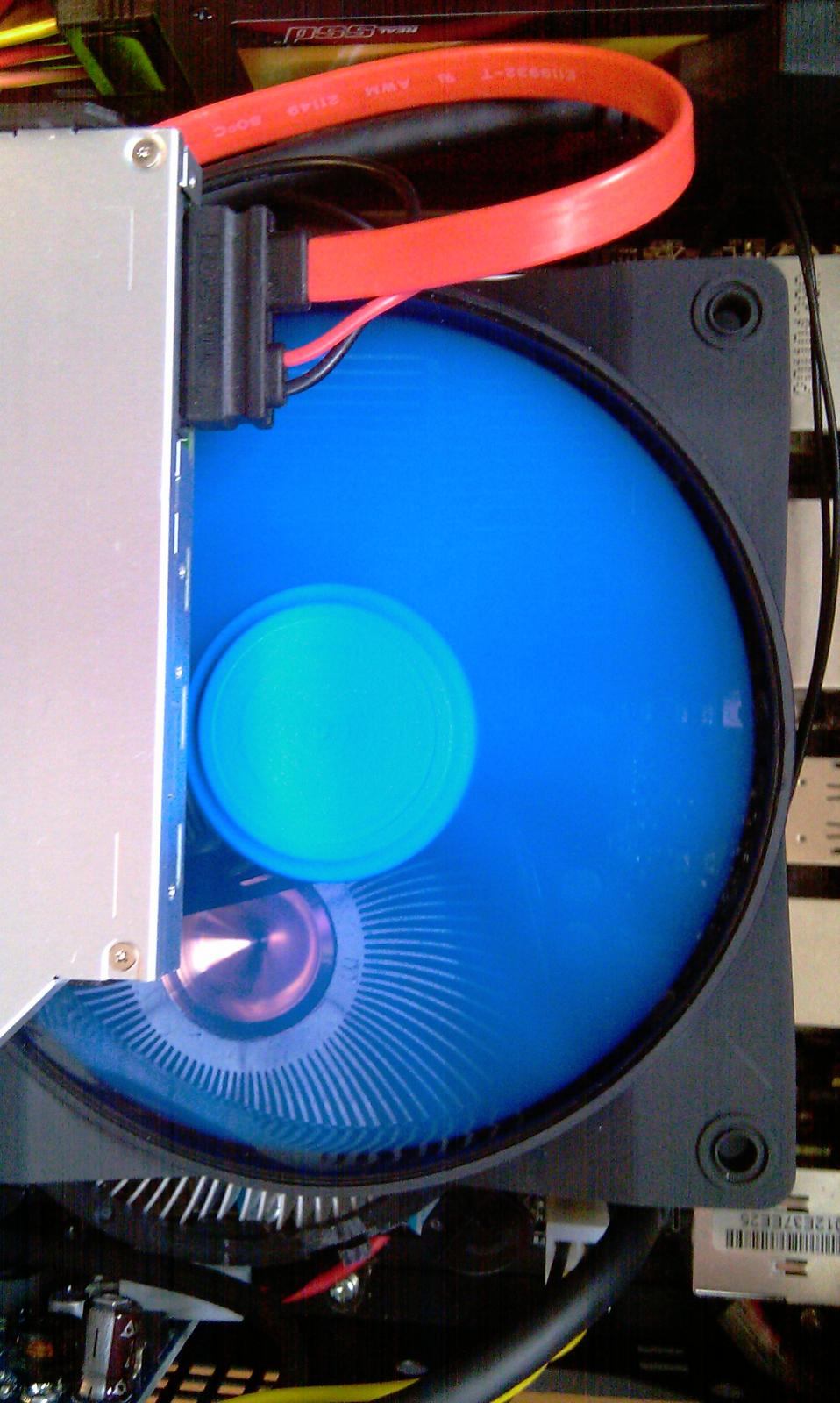

Also erstmal bleib beim Boxed, bitte korrekt montiert, mit ordentlich sauber verteilter nicht zu dicker schicht WLP und dem standard VGA Lüfter.
Setze als erstes bei den Gehäuse lüfter an.

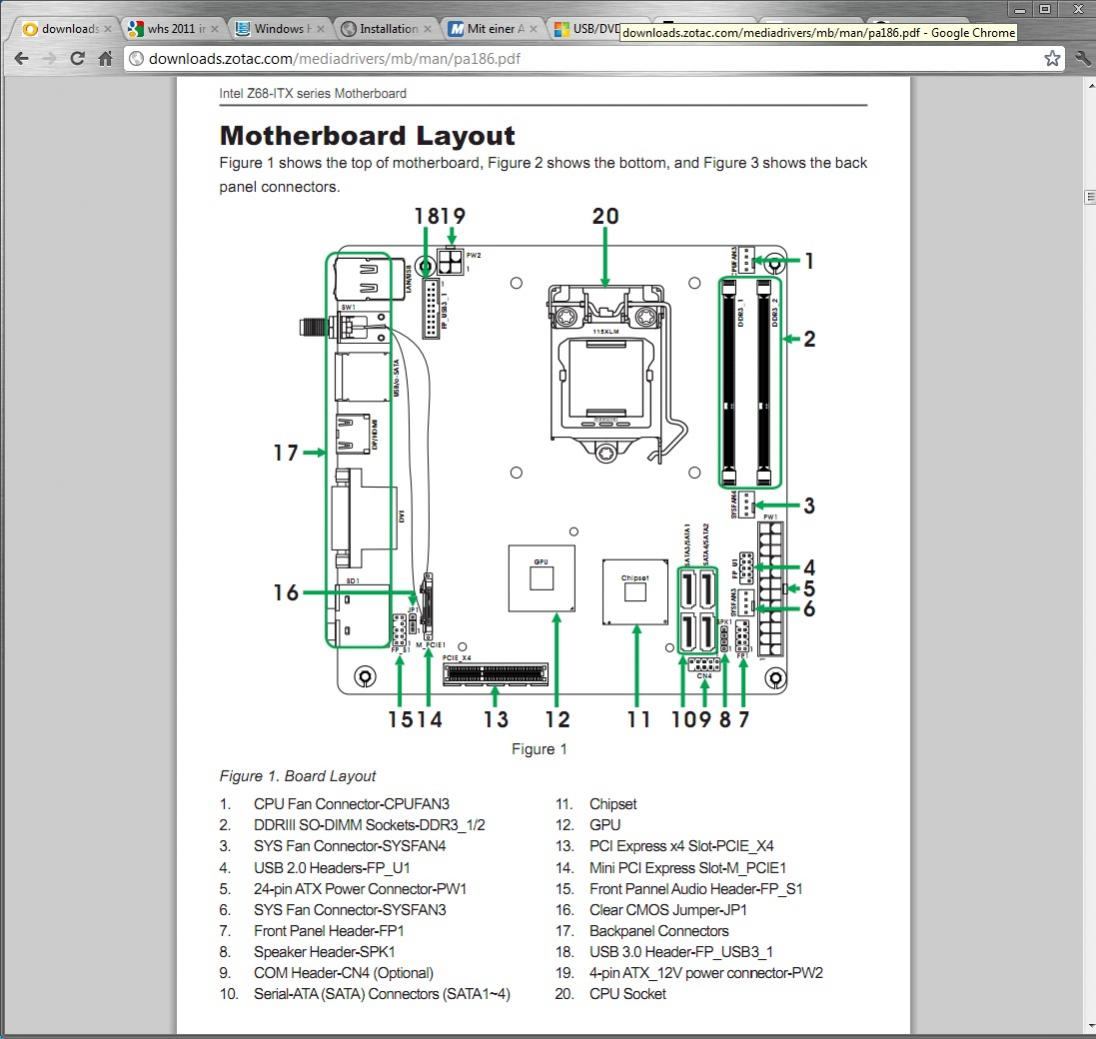

So wie ich eines deiner Post's zuvor interpretiere hat dein ZOTAC Board,
auch ne 4Pin PWM Steuerrung für den Sysfan, zumindest laut den
einstellungen welche du erwähntest( Checke mal ob dies sicher für
den Sysfan ist, nicht das es den VGA lüfter betrift. Meine drei Zotacs
haben nur CPU PWM(4Pin) Reglung, Sysfan nicht, und nur beim H55 mit
aktuellen Bios taugt diese Reglung, beim rest isse eher schlecht als recht umgesetzt).
Die 4Pin Lüfter haben selbst zusätzliche elektronik, welche aus dem
PWM Signal vom Board ihre Drehzahl beeinflusst, die 12V versorgung
vom Board bleiben dabei konstant.
Die 3Pin lüfter kann man nur über die Versorgung regeln in dem man die
Spannung reduziert.
Hier gilt es nun eine Elektronik dazwischen zu klemmen, welche das PWM
Signal vom Board umsetzt in eine entsprechende Ausgangsspannnung,
um den Lüfter variable in seiner drehzahl zu beinflussen.
Aktuell ist mir nur eine käufliche option (4pin 3Pin umsetzter) bekannt, zu
welcher ich null eigene Erfahrung habe, vor allem ob diese eine
Anlaufsteuerrung hat (diese ist dann nötig wenn das Board keine hat, bei
PWM Reglung auch nicht gang und gäbe, da dies die Lüfter selbst übernehmen, bei zb DC Reglung für 3Piner wie es mein Asus und Biostar macht wird ein Anlaufhilfe durchgeführt, im PWM modus dagegen wird das PWM signal "nicht" hochgefahren. Bei meinen Zotac Boards die only
CPU PWM können ebenso nicht).
Dies wäre dies hier:
PaQ Limited - PWM-> DC converter (Powered by CubeCart)
was es wohl auch nicht in DE direkt zu erwerben gibt.
Hier in dem Thread ist meine Lösung zu sehen:
http://www.hardwareluxx.de/community/f136/adapter-pwm-spannungsregelung-800793.html
sowie auch links zu einer sehr einfachen DIY lösung, mit wenigen
Bauteilen, welche auch von einem User aufgebaut wurde..
und für dich auch die einfachste Lösung(ohne anlaufhilfe) wäre, wenn z.b
dein Board den SysFan wirklich sauber regelt. Dies liese sich auch
um eine Anlaufhilfe erweitern.
Ich kann dir anbieten auch eine deutlich vereinfachte variante, meines
Boards dir aufzubauen, ohne die ganze einstellerei, anlaufhilfe ist bereits
integriert, welche aber nur aktiv wird bei anlegen der Versorungsspannung.
Sprich, sollte das Zotac, z.b bei einem Reset das PWM Signal zu
lange austasten, könnte es eng werden wenn die einstellungen so
sind das eine anlaufhilfe nötig ist. Ich denke aber da es bei meinen drei Zotacs und auch anderen Boards so noch kein Problem war. (wenn ausgetastet wurde dann sehr kurz, deutlich unter der zeit des Eingangsfilter)
Die Woche hab ich noch urlaub und da wollte ich nun nicht so viel
an elektronik basteln(zumal ich auch noch teile bestellen müsste),
aber wenn du noch ebbes zeit hast könnte ich dir hier meine hilfe anbieten.
Nur Als anhaltspunkt:

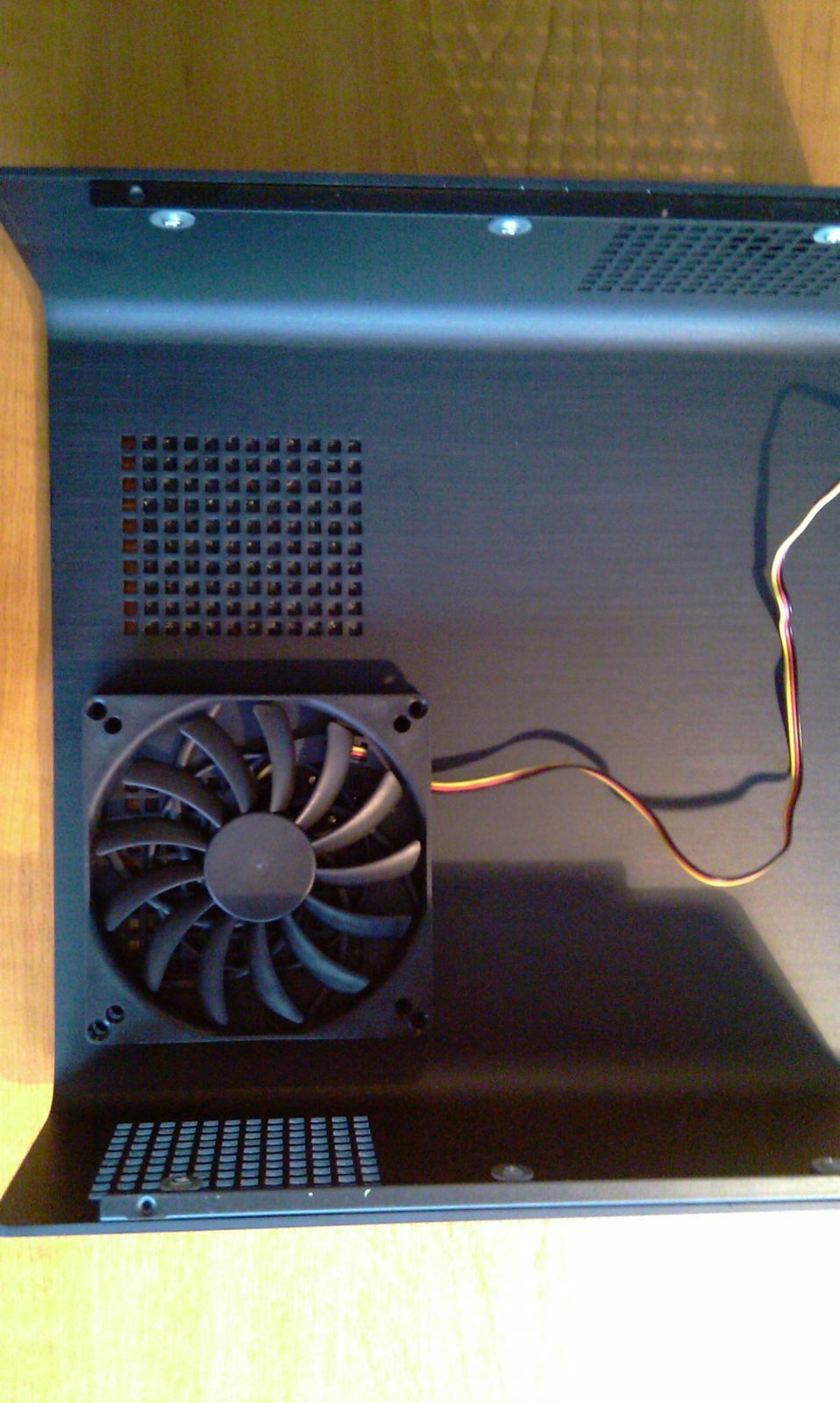

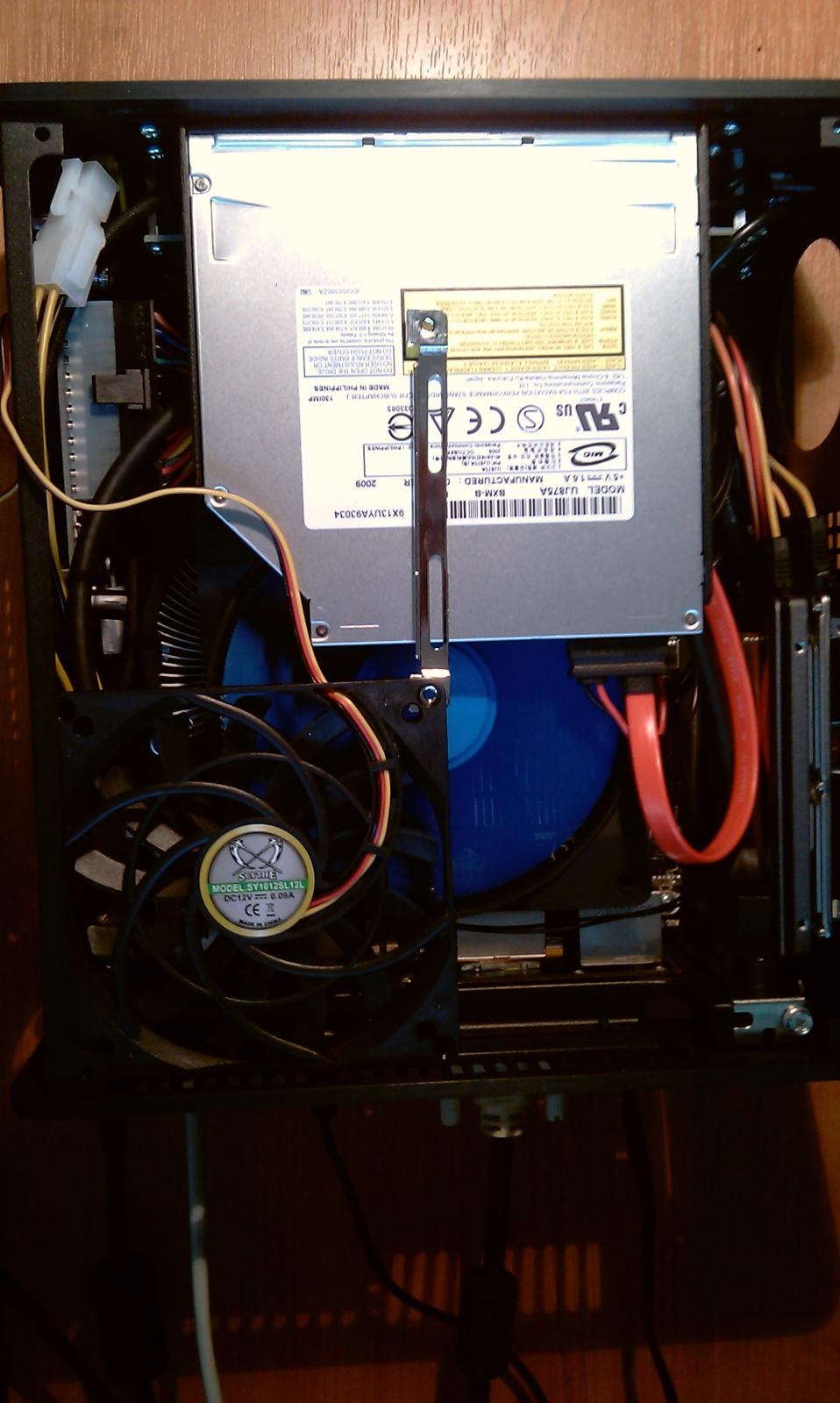

Mein Mini in umme 5,5L mit aktuell:
Jetway JC-125B Gehäuse :
Jetway - Tech.On The Move - Chassis - JC-125-B
J&W Minix 7025 Board
A2 X2 260 mit Kozuti plattgedrückt und zurecht gebogen mit Scythe 100mm Slim PWM
4GB DDR3-1333 Ram Corsair Value
Zotac GT240 DDR3 (Lüfter ersetzt durch 100mm Scythe Slim PWM davor)
FSP FlexATX 150W Passiv
incl HD und BD Rom
sind "komplett" im Gehäuse verbaut.
Dies luppt im Medienschleuderbetrieb (50W-60W)
bei ~1100U/min beider 60er Gehäuse Lüfter.
sowie ~850U/min für den CPU sowie VGA Lüfter.
Dies ist natürlich nicht ultra Silent aber absolut tauglich, da selbst ein
gekipptes Fenster mehr geräusche von ausen reinlässt.
Dabei ist auch das verbaute Optiarc 5640 (wie auch alle anderen
slim slot/Tray load in die ich noch probierte) selbst bei DVD wiedergabe
deutlich hörbar lauter.
Unter Last mit Furmark und Prime komme ich auf ~120W aus der Dose.
Damit geht (vor allem bei der VGA Kühlung sehr Umgebungstemp abhängig)
der Vga Lüfter auf 1500U/min- 1700U/min, der CPU Lüfter auf ~1350U/min
und die Gehäuselüfter auf ~1600-1700U/min...
Von den Temps wäre noch ebbes Luft, VGA regelt sich default ab 60°C hoch und pendelt sich auf 70°C ein(versucht er zu halten und fährt lüfter dann
progressiv hoch), könnte man ohne weiteres noch hochsetzten auf 80-90°C und hat immer noch genug luft, zumal Furmark verbrauch sehr synthetisch
ist.
Der X2 260 throttelt bei 70°C Tctl (das hat erstmal nix direkt mit irgendwelchen realen temps zu tun.) hier bin ich aktuell bei 45°C Vollast und auch hier ist
also noch luft.
Bei einem Intel Core (z.b i3 530) sieht das mit den Temps anders aus, Worst Case
Lasttemps bei umme 80-90° mit programmen wie Real oder Core Temp sind
null Problem(bei beachtung wenigstens der modell spez. tjmax)...
Die Intels throteln bei DTS = 0 (DTS = digitaler Temp sensor, dieser gibt
eigentlich einen negativen wert raus, welcher ~beschreibt wieviel °C noch
bis zum Throtlen verbleiben.) Die Temp der Programme(z.b CoreTemp)
errechnet sich nun aus Tjmax(die Temp an dem das Throttlen beginnt und DTS = 0 ist) und dem DTS wert. Genaue kenntnisse zum TJmax gibt es nicht,
nur anhaltspunkte, (bei den neuen Cores auch für die Desktop CPU`s im MSR hinterlegt für die jeweilige Cpu und dessen Stepping/Revison usw)
da der DTS für die jeweilige CPU eigens Kalibriert wird (1Punkt kal) und zwar leicht über dem bereich des sog. TJ max.(zumindest laut beschreibung der Intel Docs welche zugänglich sind)
Daher mach dir keine sorge und lass dir nix einreden wenn deine
CPU unter vollast auch mal auf 85° geht. Das ist noch völlig ok.
Realtemp zeigt dir auch den DTS wert an also der Wert vom sensor,
wenn du da noch 10-15°C Abstand zu null hast unter volllast ist das auch noch ausreichend.
Desweiteren ist der DTS alles andere als korrekt Linear, da der abgleich
leicht über TJ max ausgeführt wird, ist gerade untenrum (idle Temps) mit
deutlicheren abweichungen zu rechnen, daher sind vergleiche hier eh
oft ziemlicher usus, wobei der DTS (laut Intel dokumente gibts von denen
genug, man muss sie nur lesen und verstehen) mit den aktuelleren Cores
dahingehend auch besser werden..
Kurzum, du musst deine Intel CPU unter last nicht auf 60°C halten,
und damit mehr lautstärke als nötig akzeptieren, das geht auch mal bis
85°C und gar mehr ohne weiteres und leiser bei den neuen Cores, welche
einen tjmax umme 100°C und mehr haben können (mein i3-530 laut MSR (model spec) 105°C, der genaue wert liegt um den bereich).
Das ganze sieht natürlich vor das die CPU auch innerhalb der Specs betrieben wird.....
Das ganze heißt im gegenzug natürlich nicht das du so hohe temps als
umgebung im gehäuse haben kannst, dies muss schon noch entlüftet werden.
Wobei du erstmal testen kannst ob eventuell die Gehäuselüfter fest gedrosselt auf leises Niveau,
bei der kühlung auch unter volllast reichen, bei mir muss sich sie Hochfahren, allerdings
auch damit bei mir z.b netzteil noch ausreichend gekühlt wird.
Man könnt sich so halt auch arbeit sparen...
greetz
Flo...
