[Sammelthread] Sockel 939 / 940 / 754 - Thread

[Tzk]

Ich hatte im Manual des NF3 DFI nur kurz gelesen, das die Boards wohl gerne auf 2T zurückschalten sobald man den Takt hebt oder ein DR Modul installiert ist. Warum habe ich allerdings noch nicht verstanden.

Ist das Gigabyte ernsthaft ein 754er NF4 Board? Wieder was gelernt, da scheint es ja echt Wildwuchs in alle Richtungen gegeben zu haben - 754+NF3, 754+NF4, 939+NF3 und 939+NF4.... Komplett bekloppt. Die schönste Kombi daraus ist für mich jeweils 939, einmal mit NF4 (DFI Ultra-D) für PCIe und mit NF3 für die alten AGP Karten.



[Raiden Zero]

Ich kann ja 1T mittels Memset bzw. A64 Tweaker einstellen. Aber da geht nicht viel.

Ja ist n NF4. Das Abit NV8, welches ich noch hier habe ebenfalls.
Und hab sogar noch was exotischeres auf dem Weg: https://www.asrock.com/mb/AMD/K8A780LM/index.asp

Bin mal gespannt, was damit so geht.



[tyrannus]

Kann ich bei ner 754er Mobile CPU irgendwie den Multiplikator ändern, wenn das BIOS das nicht hergibt? Recher läuft und CPU wird auch korrekt erkannt, läuft aber immer unter dem kleinsten Muli (4x, also mit 800MHz)



[The Sandman]

CrystalCPUID oder das da probieren

CpuSpd - A Hardware Based CPU Speed Control Utility for DOS/Win9X Retro Gaming \ VOGONS

www.vogons.org



[tyrannus]

Danke, ersteres scheint zu funktionieren!



[Sparksnl]

Nicht so gut, aber schau mal was geht. Mich würden Ergebnisse um die 3 GHz mit Luft interessieren, was an Spannung gebraucht wird.

3003MHz (boot) war moglich mit 1.45v (BIOS) / 1.424v (CPUz).



[stunned_guy]

Das ist nicht so berauschend, trotzdem danke. Ich hätte jetzt auf etwas weniger Spannung getippt.



[Der Namenlose]

Hätte gedacht mit 3GHz und 1.42V ins Windows ist für einen Dual Core mit Prädikat "nicht so gut" eigentlich schon solide?
Bekomme die Tage wohl meinen ersten X2 4800+, aber erhoffe mir da erstmal wenig, ging mehr um die Komplettierung der X2 Reihe - CCBWE 0538RPMW.



[stunned_guy]

Ich dachte, der packt das mit rund 1,38 Volt.
CCBWE ist nicht so berauschend, selbst unter Kälte wird der nicht rocken. Allerdings fast Cold Bug frei.



[Sparksnl]

This is my first 4400+ since back then. My 4400+ which I used back then was far worse, so I am not complaining.
Besides that it beats all of my 4800+ on air (not on cold).

gedacht mit 3GHz und 1.42V ins Windows ist für einen Dual Core mit Prädikat "nicht so gut" eigentlich schon solide?
Bekomme die Tage wohl meinen ersten X2 4800+, aber erhoffe mir da erstmal wenig, ging mehr um die Komplettierung der X2 Reihe - CCBWE 0538RPMW.

I don’t expect much headroom there, but maybe on cold.

I tested my 4600+ as well. That is the LCBIE 0627TPMW cpu. That one is actually not that bad, but not exceptional as well. It needed 1.40v in BIOS to boot 3GHz. From what I see it is hard to find good X2’s. Getting a cpu which does 1.35v for 3GHz needs patience.
My best x2’s on air are my 4200+ LCBQE 0722XPMW. I have 3. 2x 3GHz at 1.30v and 1x 1.35v.
I have one 4200+ Manchester BF which is far worse on air but untested on cold.

Edit: I am focussing on buying 980x cpu’s now because I saw more then one for < €/$50.



[Raiden Zero]

Ich dachte, der packt das mit rund 1,38 Volt.
CCBWE ist nicht so berauschend, selbst unter Kälte wird der nicht rocken. Allerdings fast Cold Bug frei.

Hab hier auch nen 0538RPMW. Geht bei -40 Grad ziemlich genau so gut, wie mein „guter“ 4800+ mit WaKü. Da dürfte bei ca. 2.8GHz mit Luft Schluss sein.



[Sparksnl]

My CCBWE 0605UPMW can run 3.3GHz on my Single Stage. I hope that my CCBWE 0534VPMW runs a bit faster on cold but I am not expecting too much.



[Tzk]

From what I see it is hard to find good X2’s. Getting a cpu which does 1.35v for 3GHz needs patience.

For sure. I've seen a lot X2s which won't even run at 3ghz and 1.55V... Getting 1.4V is great and i'd call <=1.35V a very good sample.



[Atlan1980]

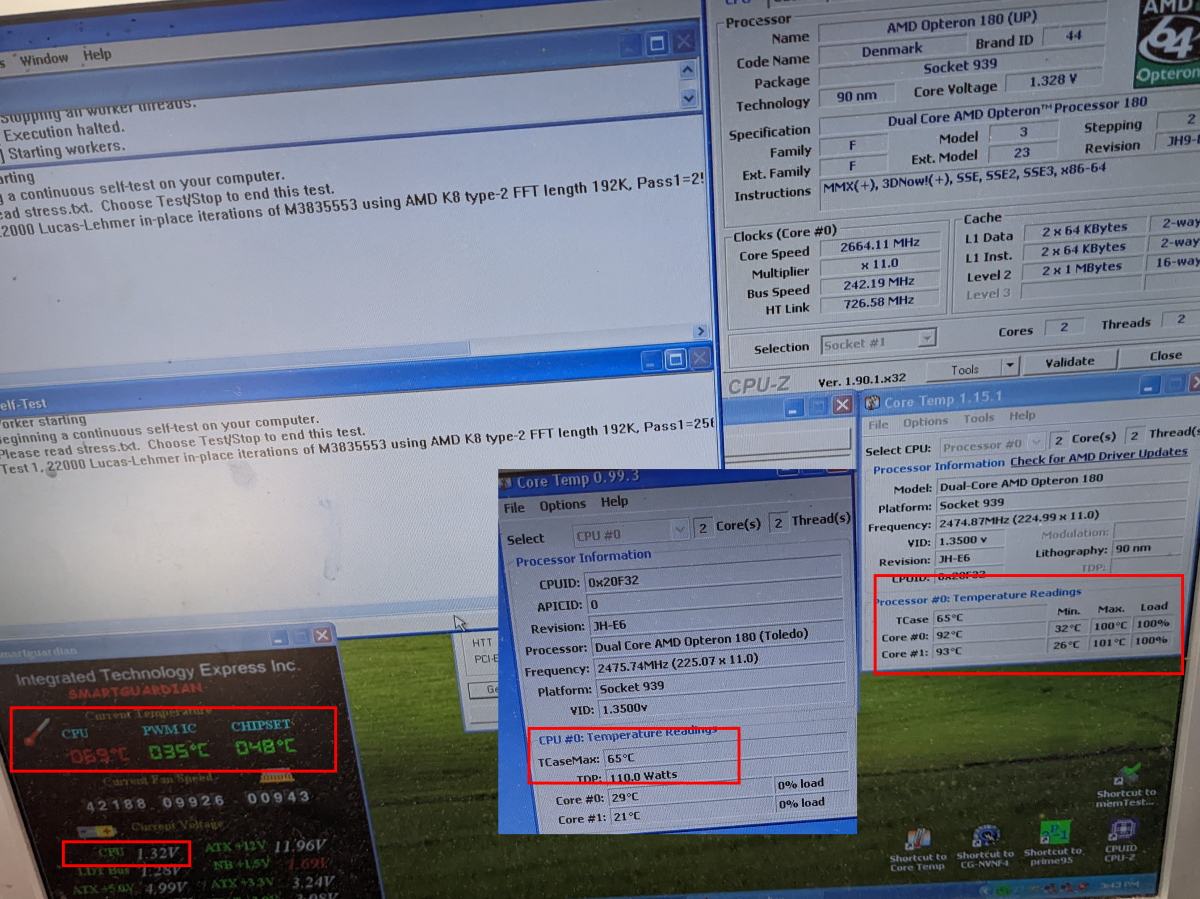

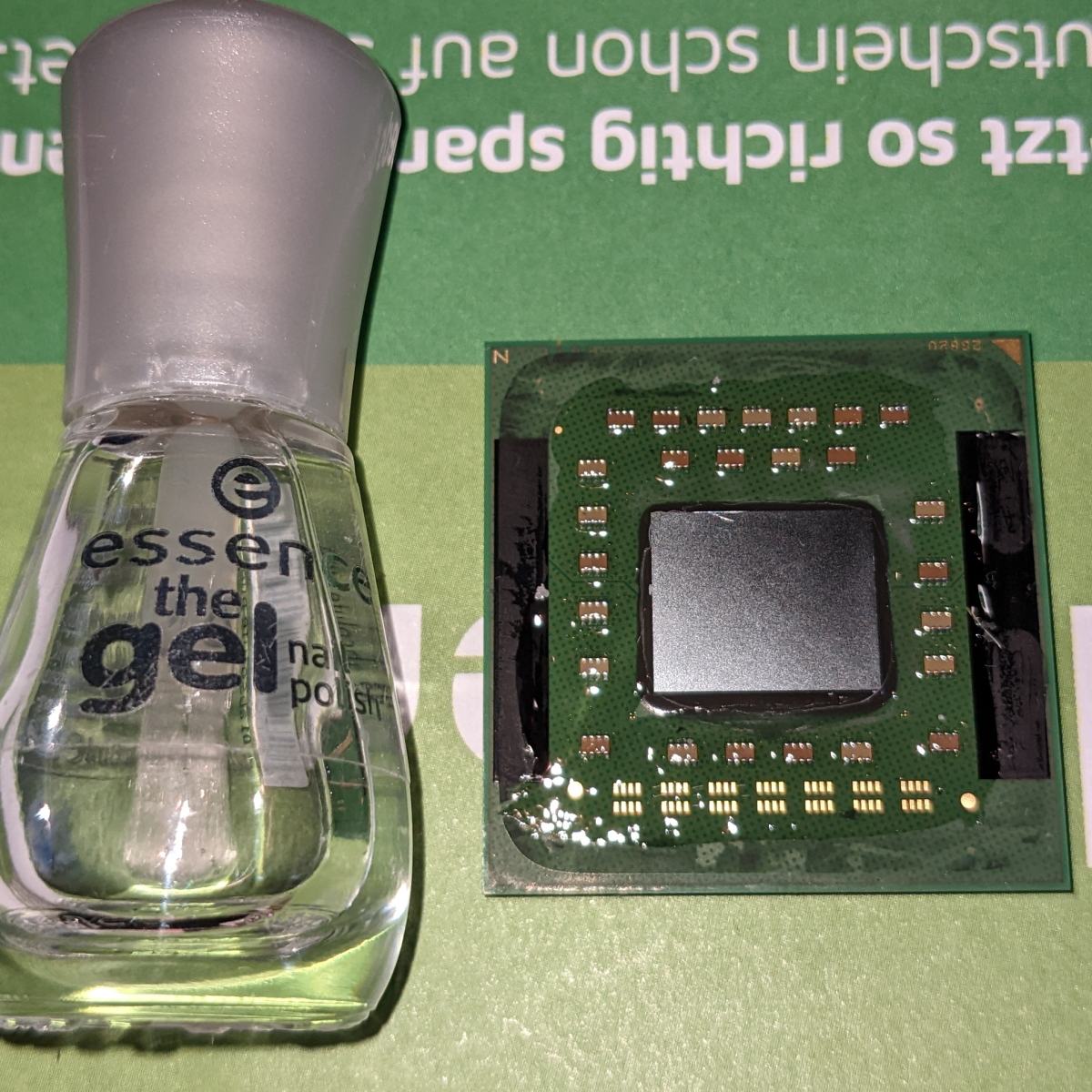

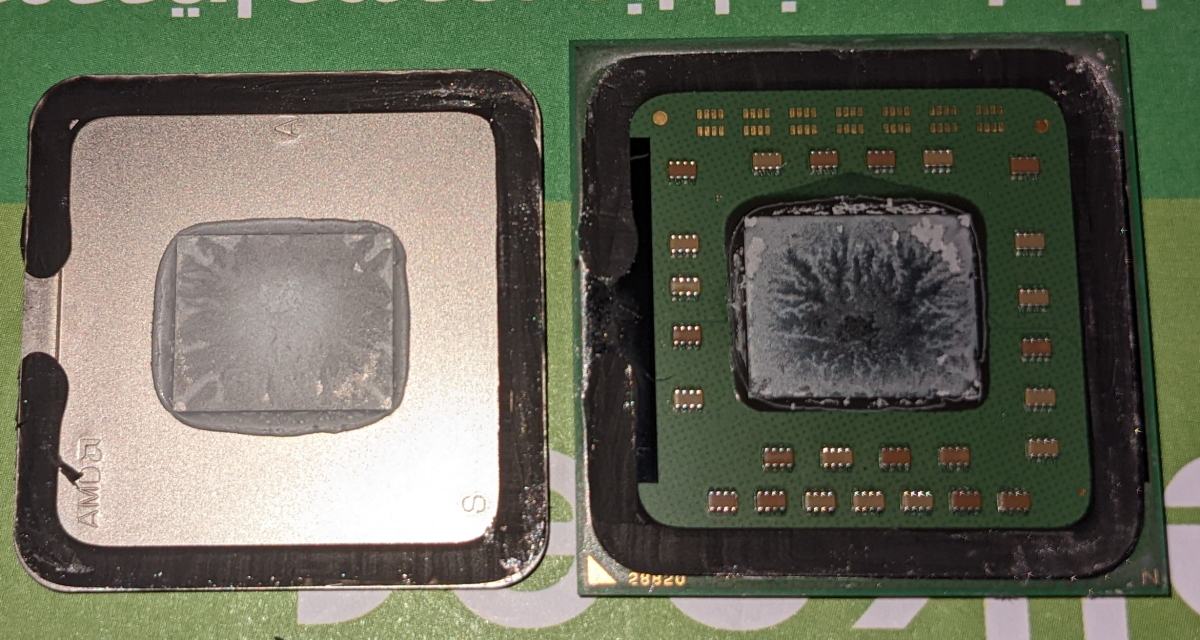

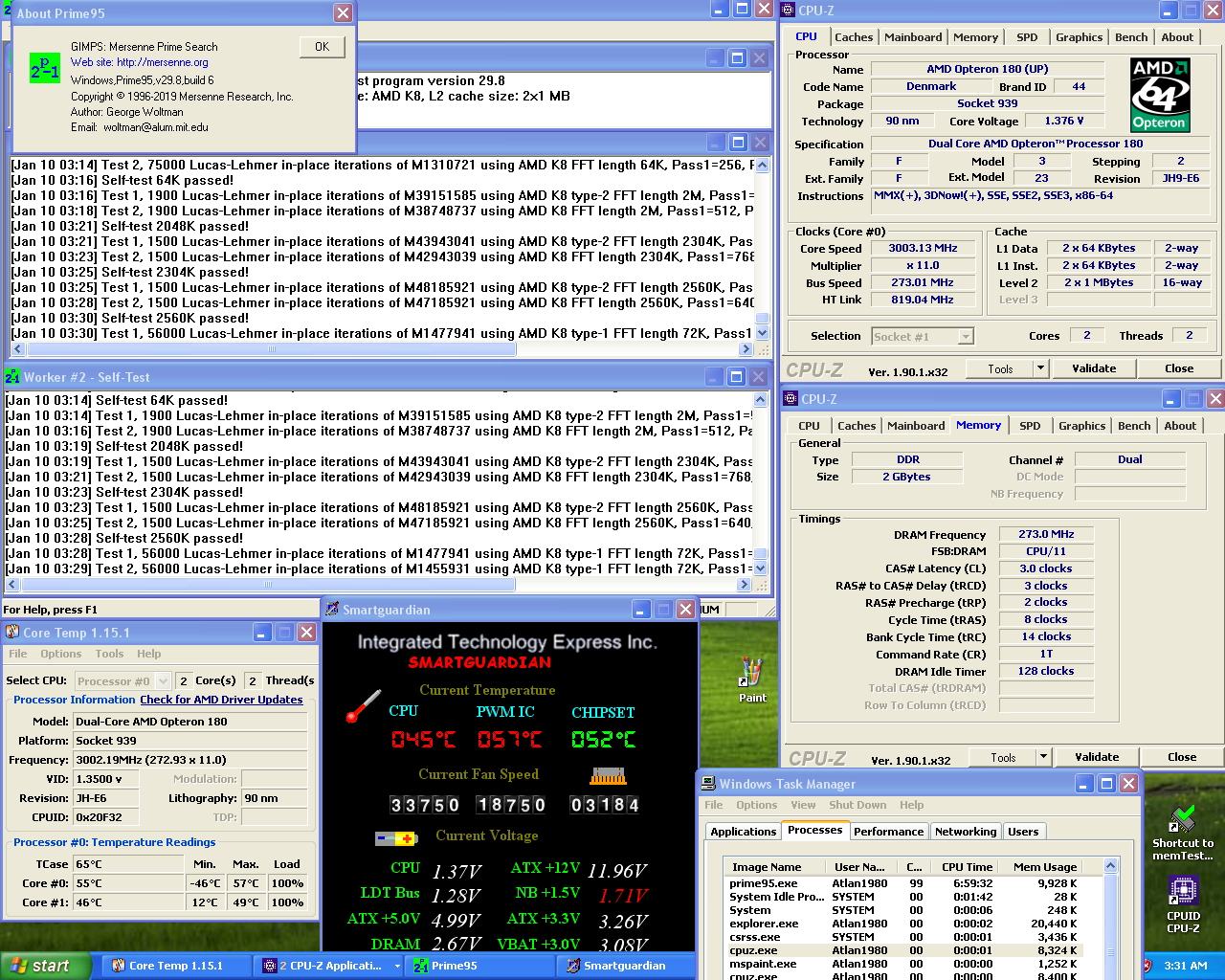

Die meisten kennen ja die alten CPUs und die teils nicht mehr funktionierende Wärmeleitpaste. Nach der Kur funktioniert er nun wieder. Gekühlt mit Arctic Freezer 64, Gehäuse Seite offen.



[Sparksnl]

For which cpu’s would this be interesting? For all s939?



[Atlan1980]

Überall wo die Wärmeleitpaste nicht mehr richtig funktioniert. Meiner Erfahrung nach arbeitet sie bei 25% meiner S939 X2 noch gut, der Rest wird schlechter und bei 5-10% leitet sie wie bei diesem Beispiel gar nicht mehr. Du hast von 0722 XPMW mit LCBQE gesprochen. Dieses Stepping sollte auch gut profitieren. Es kommt eben auf die Core Temps unter Last an.



[Sparksnl]

I think I have an Opteron 170 which performs far worse then it did a few years ago, I could test it.
But I do wonder if I should relide it because I could just as well do direct die cooling.

All s939 is not soldered?



[agr0]

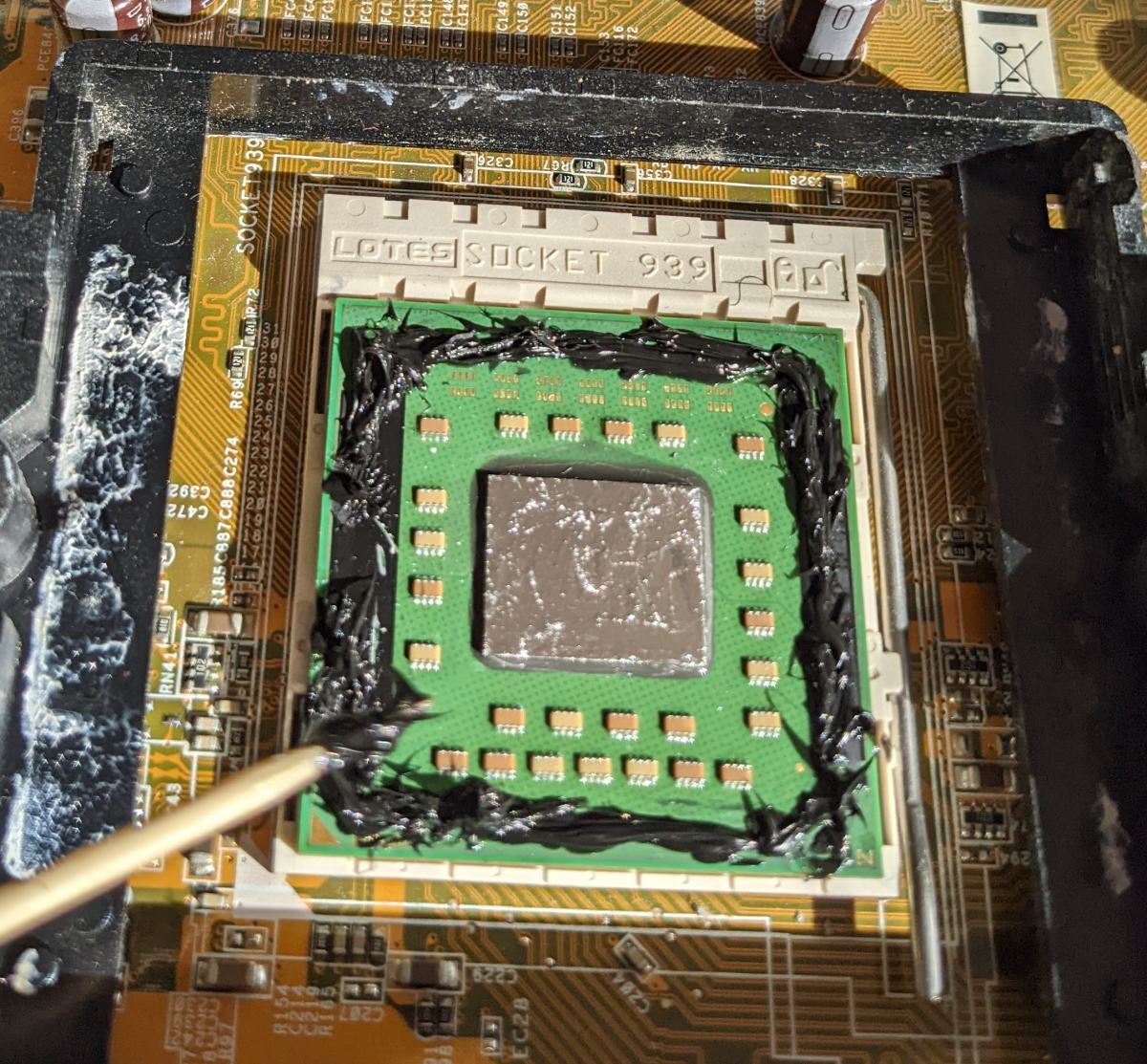

Muss es beim IHS verkleben unbedingt Silikonkleber sein oder reicht Pattex auch aus? Das Temperaturfenster von Pattex sollte ja vollkommen ausreichen. Habe einen 4200+ der sich auch so ähnlich verhält..

Der Kleber ist besonders temperaturbeständig – von -40°C bis 110°C ist er hitzefest und kältebeständig.



[Atlan1980]

@Sparksnl
Genau, beim S939 ist nichts verlötet. Vielleicht kann Stunnie kurz berichten bei welcher Plattform das bei AMD losging.

@agr0
Das weiß ich leider nicht. Wichtig ist das er bei 70°C nicht flüssig wird, sonst hat man beim schnellen Ausbau den Deckel in der Hand. Ich habe das dargestellte Silikon damals im Intel Thread gesehen.



[Tzk]

Normales Sikaflex 221 sollte auch gehen, ist bis 90c angegeben und kann kurzzeitig bis 140c. Das ist einfach nur PU Dichtmasse, nix besonderes.

Alternativ einen Kühler nehmen der ohne IHS genutzt werden kann. Neuere Thermalright zum Beispiel.



[tyrannus]

Ich hab den ihs garnicht extra verklebt als ich ihn auf die mobile CPU gepackt hab. Beim Kühler runter nehmen muss man ein bisschen aufpassen, der bleibt dann wirklich am Kühler kleben, aber sonst sehe ich noch keine Nachteile.



[stunned_guy]

@Sparksnl
Genau, beim S939 ist nichts verlötet. Vielleicht kann Stunnie kurz berichten bei welcher Plattform das bei AMD losging.

Richtig. Sockel 939 war nicht verlötet, das kam erst mit Sockel AM2 bzw. AM2+ bei den Phenoms / Opterons auf.
Bei einem normalen Sockel 939 Einkerner lohnt es nicht, den Heat Spreader zu entfernen. Das macht wirklich nur bei Dualcores Sinn. In meinen Augen ist es aber nur Wert, wenn man dann eine Wasserkühlung benutzt.
@Atlan1980 hat das aber gut und ordentlich gelöst. Da wäre mir aber selbst der Aufwand zu hoch oder ich habe nur als Interesse den Heat Spreader entfernt.



[Tzk]

Interessant wird es eigentlich nur, wenn man bereits einen nackten Mobile hat (z.B. auf Sockel 754) und den mit einem normalen Kühler betreiben will. Dann muss ein Deckel drauf.

Oder man muss sowas hier machen. Das Thermalright 775/AM2 Kit hat zufällig ein Mittelstück, das exakt 939/754er Lochabstand hat. "Zufälle" gibts... Das ist ein IFX-14 auf dem DFI NF3 250gb mit einem Turion 64 drunter



[The Sandman]

Ohne Deckel auf der CPU sollte man sich auch eine universelle Halterung aus der Originalen vom Board bauen können. Rahmen zersägen und die zwei Teile mit den Haltenasen/Schraublöchern plan feilen ggf. Aussparung für etwaige SMD-Teile reinfeilen. Klappt bei mir super bzw. ist durch diese Tieferlegung der Anpressdruck auch wieder gegeben.



[Tzk]

Auch ne gute Idee, gefällt mir. Werde ich bei einer UV aktiven DFI Halterung aber selbstredend nicht machen...



[The Sandman]

Würde ich auch nicht machen. Die Rahmen sind aber glaub untereinander kompatibel, sodass man sich einen von nem schrott Board ausbauen könnte.

btw:

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

TechPowerUp

www.techpowerup.com



[Atlan1980]

Der Ingmar hat schon coole Mods gemacht.



[Tzk]

So, hier jetzt die DFI NF3 250gb Beta und Mod Biose, alle von Lejabeach. Changelog einmal hier im Post, damit die Suche es findet, angehangen und nochmal im jeweiligen Archiv:

Spoiler: CHANGELOG

                  OFFICIAL
===============================================

NF3LD504.zip
Date Code 2005/5/4
File NF3LD504.zip
Description:
1. Update Memtest v1.55.
2. Fix certain USB device cause system hang up.
3. Fix C&Q failure with certain memory modules.
4. Support New E0 Stepping Athlon64/Sempron.
5. Add Disable item within "Shutdown Temperature" option
-----------------------------------------------
NF3LD331.zip
Date Code 2005/3/31
File NF3LD331.zip
Description:
1. Update Memtest v1.55.
2. Fix certain USB device cause system hang up
-----------------------------------------------
N32LD128.zip
Date Code 2005/1/28
File N32LD128.zip
Description:
1) Fixed Data corruption under IDE/SATA mixed RAID sets
2) Bank Interleave Option
-----------------------------------------------
LP_NF3_250GB_914.zip
Date Code 2004/9/14
File LP_NF3_250GB_914.zip
Size 322,951 bytes
Description:
1. Power cycles to get Mobile/DTR to post.
-----------------------------------------------
NF3827.zip
Date Code 2004/8/27
File NF3827.zip
Size 324,331 bytes
Description:
1. Initial release
-----------------------------------------------

           BETA + MODS
===============================================

NF3LD623.zip
Date Code 2005/6/23
File NF3LD623.zip
Description:
1. Support AMD Sempron 64 754pin, E6 Stepping CPUs.
-----------------------------------------------
NF3LD504-R1-Vdimm.zip
Date Code 2005/5/4
File NF3LD504-R1-Vdimm.zip
Description:
Mod By Tic-Tac
Description:
1. Add 4Vdimm option in bios
-----------------------------------------------
NF3LD415-Vdimm.zip
Date Code 2005/4/15
File NF3LD415-Vdimm.zip
Description:
Mod By Tic-Tac
Description:
1. Add 4Vdimm option in bios
-----------------------------------------------
NF3LD415.zip
Date Code 2005/4/15
File NF3LD415.zip
Description:
1. Update Memtest v1.55.
2. Fix certain USB device cause system hang up.
3. Fix C&Q failure with certain memory modules.
4. Support New E0 Stepping Athlon64.
5. Add Disable item within "Shutdown Temperature" option
-----------------------------------------------
NF3LD408.zip
Date Code 2005/4/08
File NF3LD408.zip
Description:
1. Update Memtest v1.55.
2. Fix certain USB device cause system hang up.
3. Fix C&Q failure with certain memory modules.
4. Support New E0 Stepping Athlon64.
-----------------------------------------------
NF3LD331-R1.zip
Date Code 2003/1/28
File NF3LD331-R1.zip
Mod By Tic-Tac
Description:
1. Add 4Vdimm option in bios
-----------------------------------------------
N32LD128-R1.zip
Date Code 2003/1/28
File N32LD128-R1.zip
Mod By Tic-Tac
Description:
1. Add 4Vdimm option in bios
-----------------------------------------------
N32LDA15.zip
Date Code 2004/10/15
File N32LDA15.zip
Mod By OSKAR_WU
Description:
1. Add memtest option in bios
-----------------------------------------------
JSJ-A15.zip
Date Code 2004/10/15
File:
JSJ-A15.zip
Mod By Jess1313
Description:
1. Add 4.0Vdimm capability to N32LDA15.zip
-----------------------------------------------
N32LDA05.zip
Date Code 2004/10/5
File N32LDA05.zip
Mod By OSKAR_WU
Description:
4.66 SATA BIOS
-----------------------------------------------
JSJ1005-4.0Vdimm.zip
Date Code 2004/10/5
File:
JSJ1005-4.0Vdimm.zip
Mod By Jess1313
Description:
1. Add 4.0Vdimm capability to N32LDA05.zip.
-----------------------------------------------
N32LD914.zip
Date Code 2004/9/14
File N32LD914.zip
Mod By OSKAR_WU
Description:
* fix- 3 power cycles to get moble/dtr to post, now post instantly
-----------------------------------------------
JSJ914-4.0Vdimm.zip
Date Code 2004/9/14
File:
JSJ914-4.0Vdimm.zip
Mod By Jess1313
Description:
1. Add 4.0Vdimm capability to N32LD914.zip.
-----------------------------------------------
N32LD912.zip
Date Code 2004/9/12
File N32LD912.zip
Mod By OSKAR_WU
Description:
* Fixes - when CPU Thermal Throttling disabled, no post
* Fixes - Temp reading wrong (on some)
-----------------------------------------------
JSJ912-4.0Vdimm.zip
Date Code 2004/9/12
File JSJ912-4.0Vdimm.zip
Mod By Jess1313
Description:
1. Add 4.0Vdimm capability to N32LD912.zip



[Raiden Zero]

Ich hatte im Manual des NF3 DFI nur kurz gelesen, das die Boards wohl gerne auf 2T zurückschalten sobald man den Takt hebt oder ein DR Modul installiert ist. Warum habe ich allerdings noch nicht verstanden.

Nachtrag dazu: S754 mag 2T definitv lieber. Nichts desto trotz scheinen die TCCD (OCZ und Corsair) auf dem K8NE nicht wirklich laufen zu wollen. Meine G.Skill GBZX laufen zumindest mal 235 MHz 2.5-3-3-8 1T, die TCCD schmeißen da schon vorher nen Bluescreen.

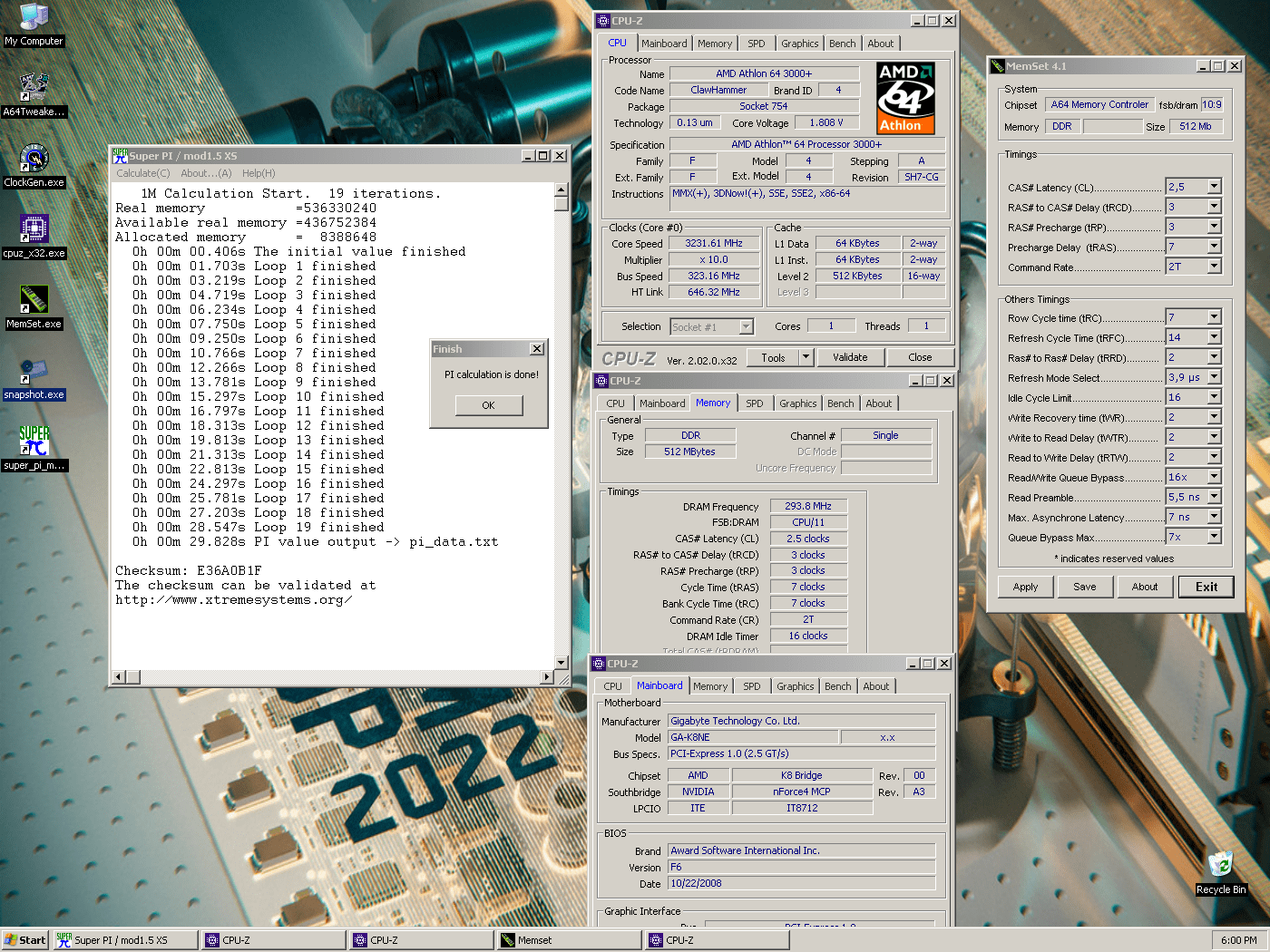

Schade, denn die CPU, welche ich zufällig mit einem der Boards bekommen hat kann sich echt sehen lassen:

raiden`s CPU Frequency score: 3330 MHz with a Athlon 64 3000+ (Clawhammer, 512KB)

The Athlon 64 3000+ (Clawhammer, 512KB) @ 3330MHzscores getScoreFormatted in the CPU Frequency benchmark. raidenranks #null worldwide and #1 in the hardware class. Find out more at HWBOT.

hwbot.org

Interessant auch: Auch dem Gigabyte machen die TCCD bei 2T maximal 29x MHz 2.5-4-4-8, während auf dem ASRock K8A780LM 300+ locker drein waren. 330 dann sogar bei 3-4-4-8.

Werd jetzt nochmal schnell auf das Abit NV8 umbauen und hoffentlich geht da mit 2xAT6 dann 1T mit gescheiten Timings bis die Tage dann der OPCZ DDR Booster ankommt.



[Tzk]

Dann bin ich mal gespannt, was ich dem DFI entlocken kann. Modbiose gibts wohl nicht wirklich, außer das 4V Vdimm freigeschaltet sind. Solide TCCD hab ich hier, daran wird es nicht scheitern. 2T wäre aber eher unschön, mal schauen woran es da klemmt.
