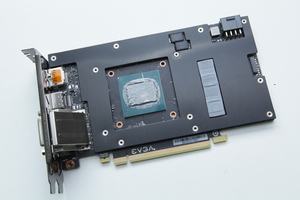

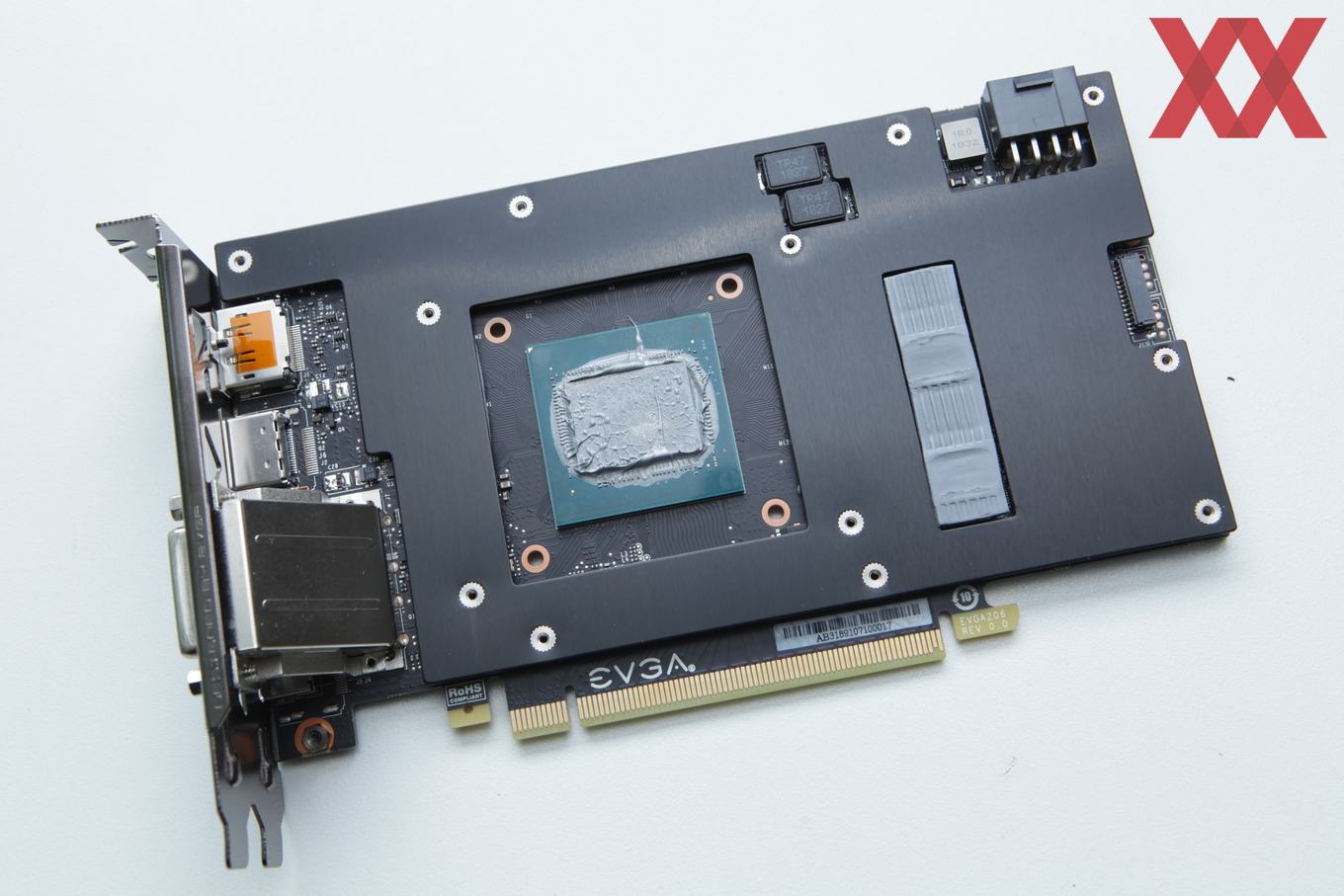

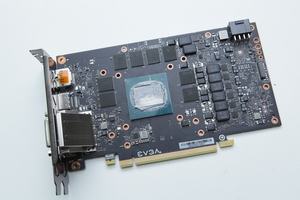

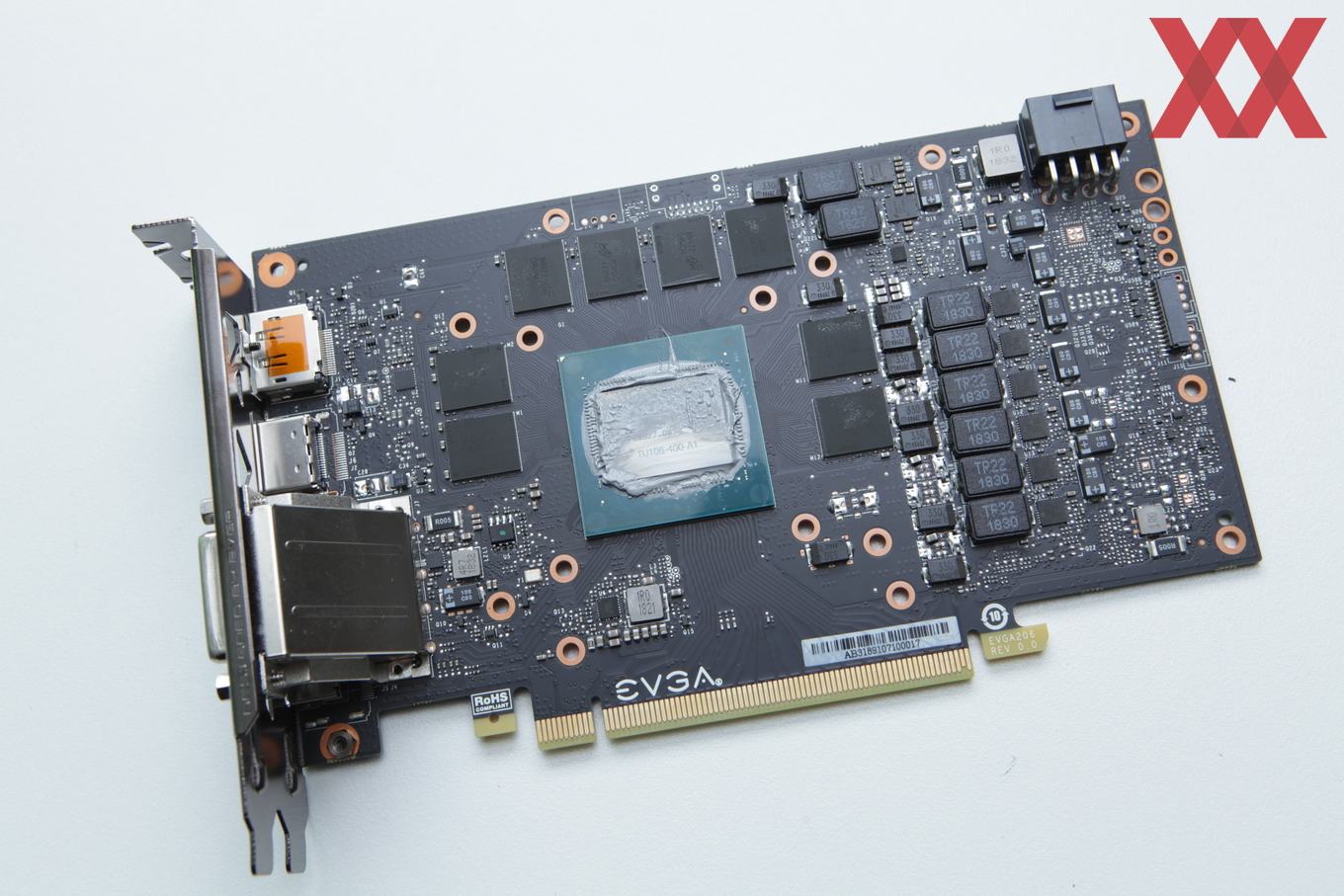

Ohne den Kühler zeigt sich das PCB der EVGA GeForce RTX 2070 Black GAMING in seiner vollen "Größe". Das PCB ist extrem kompakt gestaltet und nur 20 mm vom Mini-ITX-Standard entfernt. Einige Hersteller planen besonders kompakte Modelle der GeForce RTX 2070. Solche Pläne hat EVGA bislang nicht.

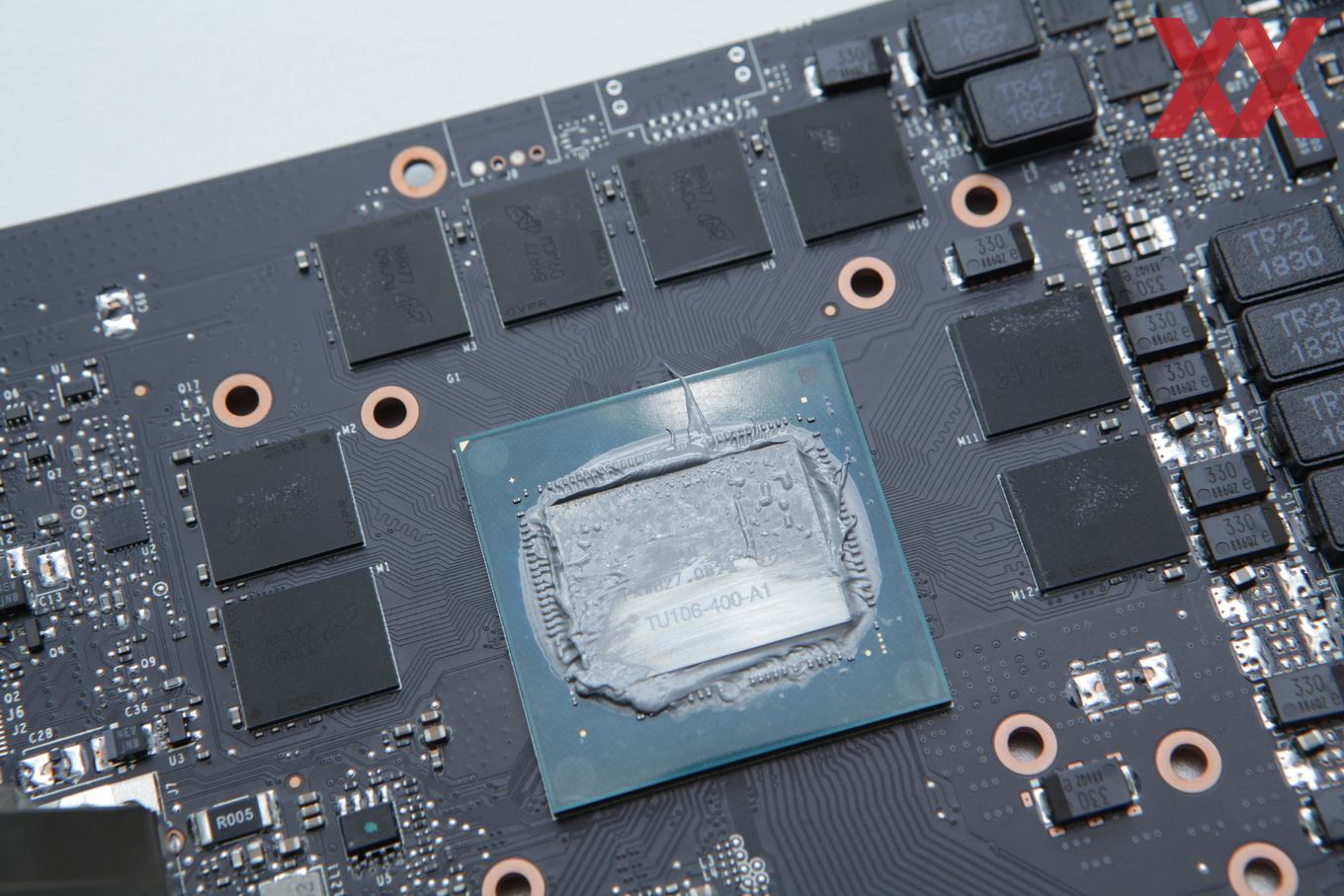

Nicht die A-Variante, sondern die TU106-400 setzt EVGA der GeForce RTX 2070 Black GAMING ein. Somit lässt sich das BIOS zwischen den beiden Karten nicht mehr tauschen. Ansonsten sehen wir auch hier eine Bestückung mit GDDR6-Speicher aus dem Hause Micron.

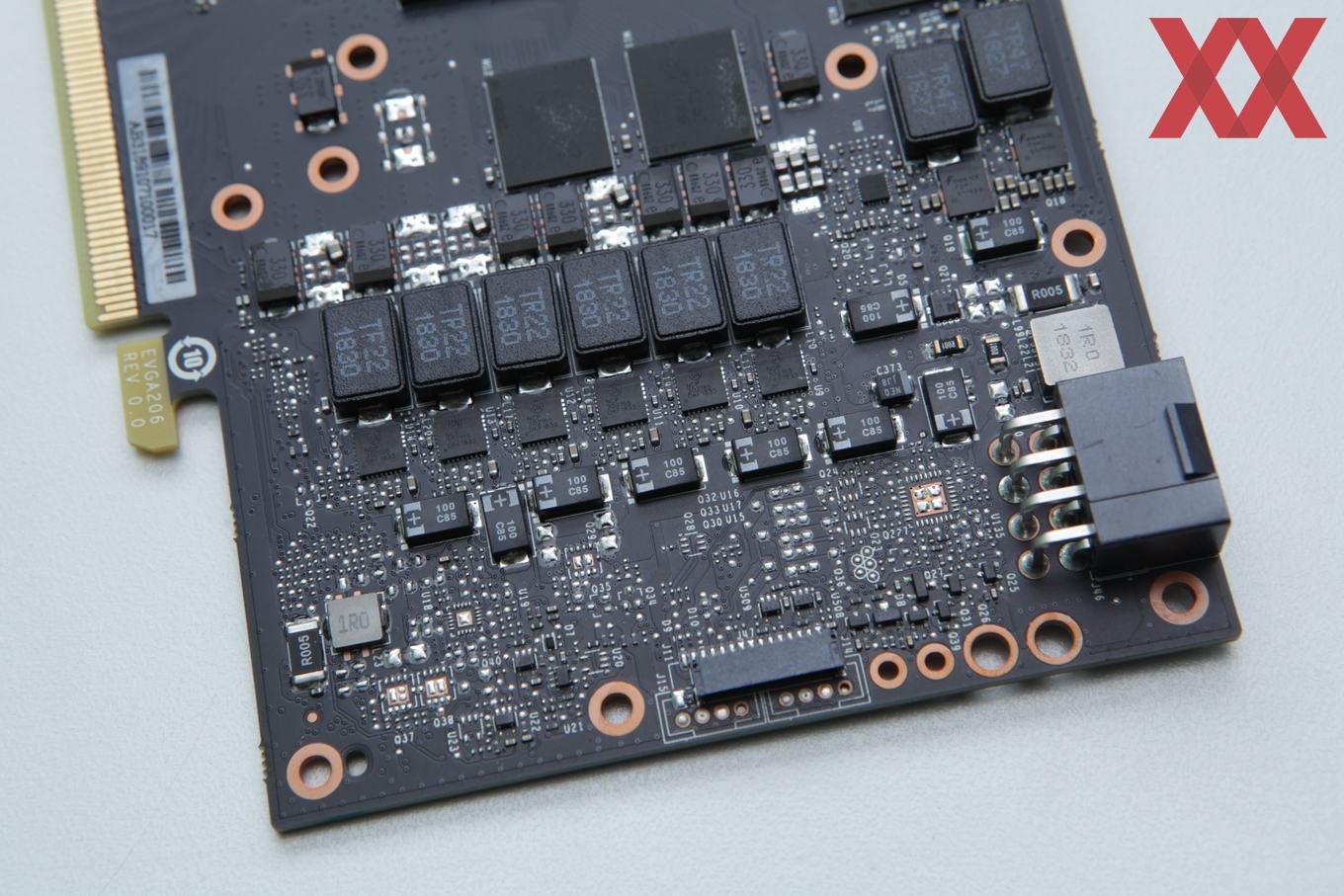

Sehr kompakt ist auch der hintere Bereich des PCBs gestaltet, der im Vergleich zur EVGA GeForce RTX 2070 XC ULTRA GAMING einfach nur etwas gestaucht wirkt. Aufgrund der nur noch zweifach vorhandenen Spannungseingänge (8-Pin und PCI-Express-Steckplatz), sind auch nur zwei Shunt-Widerstände vorhanden. 6+2 Spannungsphasen kümmern sich um die Versorgung der GPU und der acht Speicherchips.

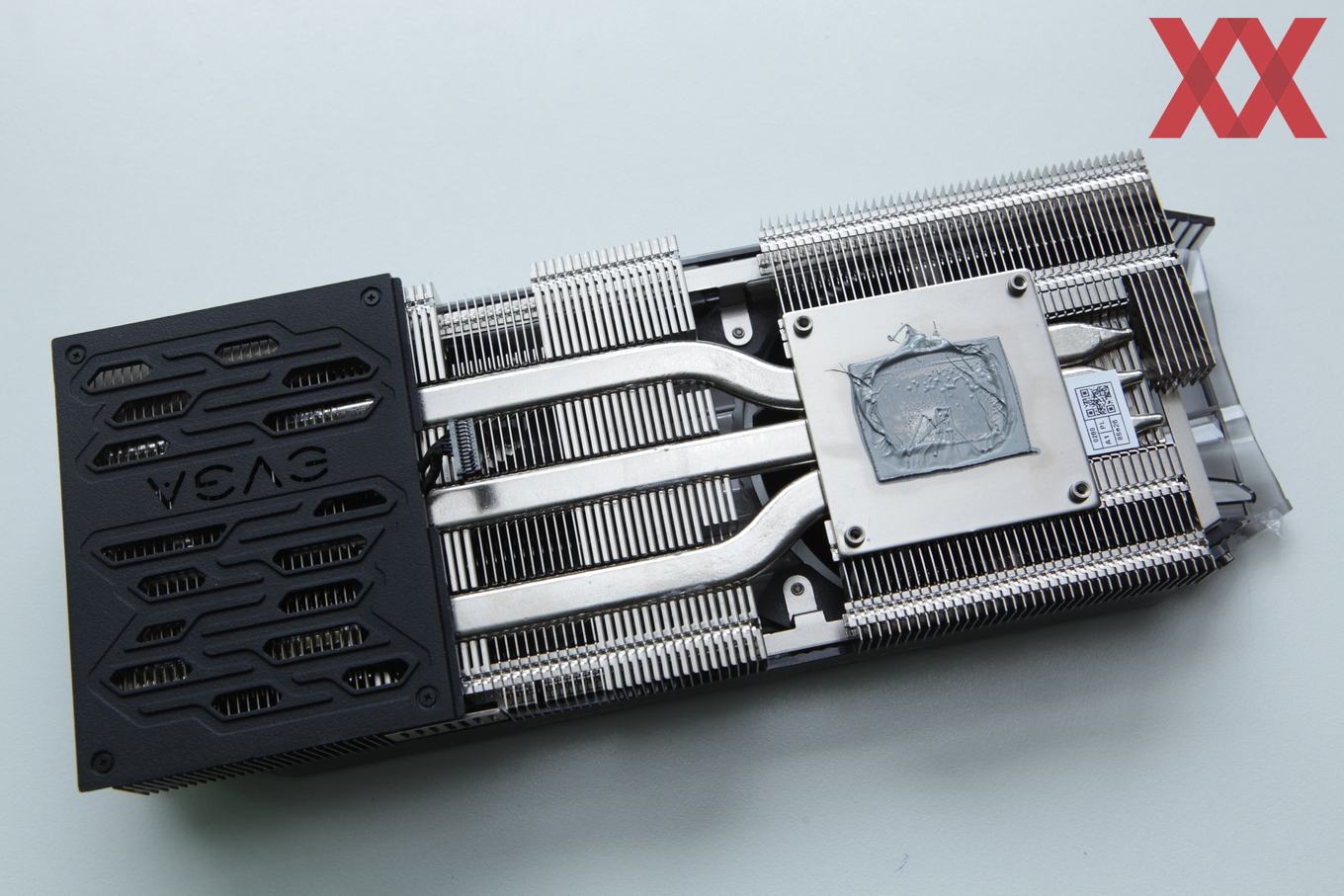

Drei große vernickelte Heatpipes transportieren die Abwärme der GPU in den hinteren Bereich des Kühlers. Die Bodenplatte, auf der die GPU aufsitzt, ist ebenfalls vernickelt. Die Kühl-Konstruktion wirkt deutlich einfacher und hat mit der Abwärme in den Tests keinerlei Probleme.
