Aus dem Hause MSI haben wir bereits einige Z790-Refresh-Mainboards näher angeschaut und mit anderen Platinen verglichen. Unverändert bietet MSI seine Mainboards in vier Kategorien an. Dabei sind bei der Kundschaft gerade die MAG- und die MPG-Serie von großem Interesse und stellen eine ausgewogene Ausstattung bereit. Doch gerade aus der MPG-Reihe hatten wir bisher noch kein Z790-Refresh-Mainboard im Test und dieses Defizit wollen wir mit dem MPG Z790 CARBON MAX WIFI nun ausgleichen.
Für den Einstieg bietet MSI unter anderem das PRO Z790-A MAX WIFI an. Für die Gaming-Serien hatten wir uns zuvor das MAG Z790 TOMAHAWK MAX WIFI und für die MEG-Reihe das MEG Z790 ACE MAX bereits im Test. Bei allen drei Probanden handelt es sich jeweils um das Flaggschiff-Modell innerhalb der Serien. So ist es nun nicht verwunderlich, dass wir uns bei dem fehlenden MPG-Modell für das MPG Z790 CARBON MAX WIFI entschieden haben.
MSIs MPG Z790 CARBON MAX WIFI ist nicht nur als Z790-Refresh-Mainboard aufgestellt worden, sondern siedelt sich aufgrund der gehobenen Ausstattung in der oberen Mittelklasse an. Verbaut wurden eine kräftige CPU-Spannungsversorgung, vier DDR5-UDIMM-Speicherbänke, zahlreiche M.2-M-Key-Schnittstellen für schnelle PCIe-SSDs und auch wichtiger Onboard-Komfort, was der oberen Mittelklasse gerecht wird. Für den Großteil der Anwender wird das Gebotene sicherlich ausreichen. Doch schauen wir uns das Mainboard nun im Detail an.

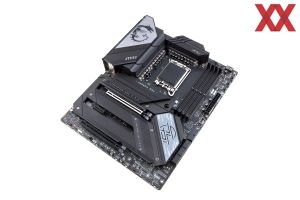

Auch beim MPG Z790 CARBON MAC WIFI vertraut MSI auf eine dunkle Farbgebung. Das ATX-PCB ist schwarz und auch die Kühlkörper sind in schwarz gehalten. Einzig am I/O-Panel-Cover ist der MSI-Gaming-Drache in Schwarz auf einer silbernen Fläche hinterlassen und wird von RGB-LEDs beleuchtet. Auch auf dem PCH-Kühler ist ein silberner Abschnitt mit dem MPG-Schriftzug zu erkennen.
Die technischen Eigenschaften
Das MSI MPG Z790 CARBON MAX WIFI wurde mit folgenden technischen Eigenschaften versehen:
| Hersteller und Bezeichnung | MSI MPG Z790 CARBON MAX WIFI |
|---|---|
| Mainboard-Format | ATX |
| CPU-Sockel | LGA1700 (für Core i-12000, Core i-13000 und Core i-14000) |
| Stromanschlüsse | 1x 24-Pin ATX 2x 8-Pin EPS12V |
| VRM-Ausstattung | 21 Phasen (19+1+1) Spannungswandler: 19x Renesas RAA22010540 (VCore, 105A) 1x Renesas RAA220075R0 (GT, 75A) 1x Monolithic Power Systems MP87670 (AUX, 80A) PWM-Controller: 1x Renesas RAA229131 (max. 20 Phasen) für VCore und GT 1x Monolithic Power Systems M2940A (max. 2 Phasen) für AUX |
| Preis | ab ? Euro |
| Webseite | MSI MPG Z790 CARBON MAX WIFI |
| Southbridge-/CPU-Features | |
| Chipsatz, Kühlung | Intel Z790 Chipsatz, passiv |
| Speicherbänke und Typ | 4x DDR5 (Dual-Channel), max. 7.800 MHz (1DPC und 1R) |
| Speicherausbau | max. 256 GByte (mit 64-GB-UDIMMs) |
| Onboard-Features | |
| PCI-Express | 1x PCIe 5.0 x16 (x16) über CPU 1x PCIe 4.0 x16 (x4) über Intel Z790 1x PCIe 3.0 x1 über Intel Z790 |

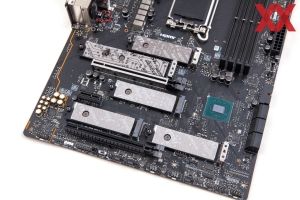

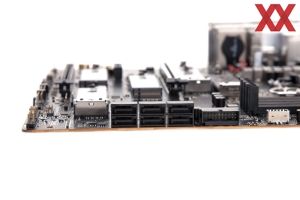

| Storage-Schnittstellen | 4x SATA 6GBit/s über Intel Z790 2x SATA 6GBit/s über ASMedia ASM1061 1x M.2 M-Key mit PCIe 5.0 x4 über CPU (shared) 1x M.2 M-Key mit PCIe 4.0 x4 über CPU 3x M.2 M-Key mit PCIe 4.0 x4 über Intel Z790 |
| USB | Chipsatz: 1x USB 3.2 Gen2x2 (1x intern) 3x USB 3.2 Gen2 (3x extern) 4x USB 3.2 Gen1 (2x extern, 2x intern) 4x USB 2.0 (4x intern) Genesys GL3590: 4x USB 3.2 Gen2 (4x extern) ASMedia ASM3242: 1x USB 3.2 Gen2x2 (1x extern) |
| Grafikschnittstellen | 1x HDMI 2.1 out |
| WLAN / Bluetooth | WiFi 802.11a/b/g/n/ac/ax/be über Qualcomm FastConnect 7800 Wi-Fi 7, Tri-Band, max. 5,8 GBit/s, Bluetooth 5.4 |
| Thunderbolt | - |
| LAN | 1x Intel I226-V 2,5-GBit/s-LAN (Spec-Code: SRKTU) |
| Audio-Codec und Anschlüsse | 8-Channel Realtek ALC4080 Codec 5x 3,5 mm Audio-Jacks 1x TOSLink |
| LED-Beleuchtung | RGB-LEDs: I/O-Panel-Cover 1x 4-Pin RGB-Header 3x 3-Pin ARGB-Header |
| FAN- und WaKü-Header | 1x 4-Pin CPU-FAN-Header 1x 4-Pin AIO-Pump-Header 5x 4-Pin Chassis-FAN-Header |
| Onboard-Komfort | Intern: Status-LEDs, Debug-LED, LED-Switch Extern: Flash-BIOS-Button, Clear-CMOS-Button, Smart-Button |
| Herstellergarantie | 3 Jahre (nur über Händler) |

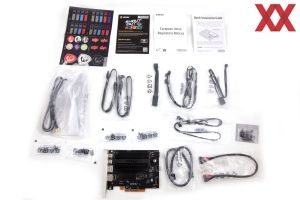

Das mitgelieferte Zubehör
- Quick-Installation-Guide
- USB-Stick mit MSI-Software und Treiber
- EU-Regulierungshinweise
- MSI-Shoutout-Flyer
- zwei SATA-Kabel
- 2T2R-WLAN-Antenne
- vier M.2-Clips
- ARGB-Verlängerungskabel
- ein Front-Panel-Kabel
- diverse MSI-Sticker
- USB4-PD100W-Erweiterungskarte mit USB4- und USB-2.0-Kabel
Das Zubehör entspricht im Großen und Ganzen dem des MAG Z790 TOMAHAWK MAX WIFI, das wir ebenfalls im Test hatten. Statt zwei M.2-Clips sind es beim MPG Z790 CARBON MAX WIFI vier Stück. Ergänzend kommt ein ARGB-Verlängerungskabel hinzu. Als großer Bonus liegt dem MPG Z790 CARBON MAX WIFI auch die MSI-USB4-PD100W-Erweiterungskarte bei, zu der wir in der Ausblick-News zu MSIs Jahr 2024 näher eingegangen sind.
