So langsam, aber sicher wollen auch wir uns von Intels Sockel LGA1700 verabschieden, denn mit dem LGA1851-Sockel und den Arrow-Lake-S-Prozessoren wurde Intels neue Generation bereits in Aussicht gestellt. Von MSI hat uns dann aber doch noch eine Micro-ATX-Platine erreicht, die durchaus interessant sein dürfte. Mit dem B760M GAMING PLUS WIFI gibt MSI auch den genügsamen Anwendern ohne große Overclocking-Ansprüche eine Basis aus dem unteren Preisbereich. Was die Platine drauf hat, klären wir in diesem Test.
Für das MSI B760M GAMING PLUS WIFI wäre eine CPU, wie der Core i5-14500 mit den sechs Performance und acht Effizienz-Kernen eine ideale Wahl. CPU-Overclocking wäre in dieser Kombination aufgrund des B760-PCHs und des fehlenden K-Suffix sowieso kein Thema und dennoch ist es dem Anwender möglich, den Arbeitsspeicher zu übertakten. Aufgrund des quadratischen Micro-ATX-Formats ist das MSI B760M GAMING PLUS WIFI auch kompakter als die längeren ATX-Bretter.
Auf der Platine wurden neben dem LGA1700-Sockel auch vier DDR5-UDIMM-Speicherbänke verlötet, die kombiniert bis zu 256 GB RAM aufnehmen können. Zweimal M.2 M-Key und vier SATA-6GBit/s-Buchsen ermöglichen die Anbindung von Storage-Geräten und neben dem 2,5-GBit/s-LAN-Port ist auch WiFi 6E mit an Bord. Hinzu kommen einige USB-Schnittstellen. Der Preis für das MSI B760M GAMING PLUS WIFI geht ab 150 Euro los.

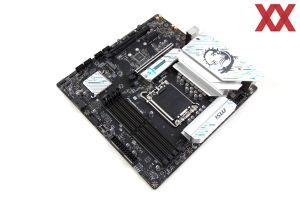

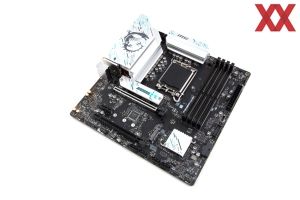

Das schwarze PCB und die silbergefärbten Kühlkörper ergeben einen sehr sehenswerten Kontrast. Die beiden einzelnen VRM-Kühler sind verschraubt, der (kleine) PCH-Kühler wurde hingegen mit Push-Pins befestigt.
Die technischen Eigenschaften
Das MSI B760M GAMING PLUS WIFI wurde mit folgenden technischen Eigenschaften versehen:
| Hersteller und Bezeichnung | MSI B760M GAMING PLUS WIFI |
|---|---|
| Mainboard-Format | Micro-ATX |
| CPU-Sockel | LGA1700 (für Core i-12000, Core i-13000 und Core i-14000) |
| Stromanschlüsse | 1x 24-Pin ATX 1x 8-Pin EPS12V 1x 4-Pin +12V |

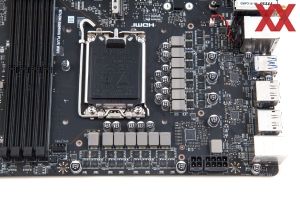

| VRM-Ausstattung | 14 Phasen (12+1+1) Spannungswandler: 24x Alpha & Omega AONS36303 (VCore, 30A) 1x Alpha & Omega AONS36303 (GT, 30A) 1x Alpha & Omega AONS36303 (AUX, 30A) PWM-Controller: 1x Richtek RT3628AE (maximal 9 Phasen) |
| Preis | ab 150 Euro |
| Webseite | MSI B760M GAMING PLUS WIFI |
| Southbridge-/CPU-Features | |
| Chipsatz, Kühlung | Intel B760 Chipsatz, passiv |
| Speicherbänke und Typ | 4x DDR5 (Dual-Channel), max. 6.800 MHz (1 DPC, 1 Rank) |
| Speicherausbau | max. 256 GB (mit 64-GB-UDIMMs) |
| Onboard-Features | |
| PCI-Express | 1x PCIe 4.0 x16 (x16) über CPU 1x PCIe 4.0 x16 (x4) über B760 1x PCIe 3.0 x1 (x1) über B760 |
| Storage-Schnittstellen | 4x SATA 6GBit/s über Intel B760 1x M.2 M-Key mit PCIe 4.0 x4 über CPU 1x M.2 M-Key mit PCIe 4.0 x4 über Intel B760 |
| USB | PCH: 2x USB 3.2 Gen2 (2x extern) 3x USB 3.2 Gen1 (2x extern, 1x intern (USB-C)) 6x USB 2.0 (2x extern,4x intern) Genesys GL3523: 4x USB 3.2 Gen1 (4x intern) |
| Grafikschnittstellen | 2x HDMI 2.1 out 2x DisplayPort 1.4 out |
| WLAN / Bluetooth | WiFi 802.11a/b/g/n/ac/ax über Intel Wi-Fi 6E AX211, Tri-Band, max. 2,4 GBit/s, Bluetooth 5.3 |
| Thunderbolt | - |
| LAN | 1x Realtek RTL8125BG 2,5-GBit/s-LAN |
| Audio-Codec und Anschlüsse | 8-Channel Realtek ALC897 Codec 3x 3,5 mm Audio-Jacks |
| LED-Beleuchtung | 1x 4-Pin RGB-Header 2x 3-Pin ARGB-Header |
| FAN- und WaKü-Header | 1x 4-Pin CPU-FAN-Header 1x 4-Pin AIO-Pump-Header 2x 4-Pin Chassis-FAN-Header |
| Onboard-Komfort | Status-LEDs |
| Herstellergarantie | 3 Jahre (nur über Händler) |

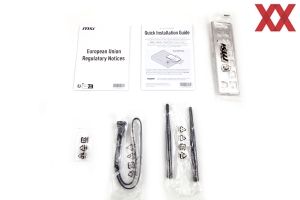

Das mitgelieferte Zubehör
- I/O-Blende
- Quick-Installation-Guide
- EU-Regulierungshinweise
- ein SATA-Kabel
- zwei WLAN-Antennen
- ein M.2-Clip
Seit langer Zeit haben wir in unserer Redaktion mal wieder ein Mainboard, das eine separate I/O-Blende mitbringt. Bei dem Großteil der kostenintensiveren Mainboards ist die I/O-Blende bereits vorinstalliert und verhindert das versehentliche Vergessen der I/O-Blende-Montage. Außerdem in der Verpackung konnten wir einen Quick-Start-Guide, EU-Regulierungshinweise, ein SATA-Kabel, ein M.2-Clip sowie die beiden WLAN-Antennen auffinden.
