[Sammelthread] Abit AW9D / MAX (Intel i975X)

Ich bin mal so frei und eröffne, da heute offiziell die ABIT AW9D Series vorgestellt wurde, einen Sammelthread !


Specs:

AW9D




Preis: http://www.geizhals.at/eu/a214105.html


Bios Downloads:
http://www.abit.com.tw/page/de/download/download_bios_detail.php?pFILE_TYPE=Bios&pMAIN_TYPE=Motherboard&pTITLE_ON_SCREEN=AW9D&pSOCKET_TYPE=LGA775

CPU
* Designed for Intel® LGA775 processors with1066/800MHz FSB
* Supports Intel® Core™ 2 Duo & Pentium® Extreme Edition & Pentium® D & Pentium® 4 Processors
* Supports Intel® Hyper-Threading / XD-bit / EM64T / EIST Technology / Virtualization Technology
* Intel® Quad Core ready.
Chipset
*Intel® 975X / Intel® ICH7R Express Chipset
Memory
* 4 X 240-pin DIMM sockets support max. memory capacity 8GB
* Supports Dual channel DDR2 800/667 Un-buffered / Non-ECC memory
Graphics
* Supports Dual PCI-Express X16 slots (dual ATI® CrossFire™ Graphics)
LAN
* On-board PCI-E Gigabit LAN controller supports 10/100/ 1000M Ethernet
Audio
* abit AudioMAX™ HD 7.1 CH
* Supports Jack Sensing and S/PDIF In/Out
* Dolby® Master Studio Certificated
Expansion Slots
* 2xPCI-EX16, 2xPCI-EX1, 1xPCI, 1xAudioMAX™
Internal I/O Connectors
* 1 x Floppy port, 1 x UDMA 100/66/33 connector,
* 4 x SATA 3Gb/s connectors
* 2 x USB 2.0 headers
* 1 x FP-Audio header, 1 x CD-IN
Back Panel I/O
* 1 x PS/2 Keyboard, 1 x PS/2 Mouse
* 4 x USB 2.0, 1 x RJ-45 LAN
Serial ATA
* ICH7R: 4 x SATA 3Gb/s supports Intel® Matrix Storage SATA RAID 0/1/0+1/5
* Support SATA AHCI, providing native command queuing and native hot plug
abit Engineered
* abit µGuru™ Technology
* abit AudioMAX™ HD 7.1 CH
* abit OTES™ Technology
* Quick Power & Reset Buttons
* Low ESR and high ripple conductive polymer aluminum solid capacitors
RoHS
* RoHS Compliancy
Form Factor
* ATX form factor 305 x 245mm
* PCB Color: Black





AW9D-MAX

http://img208.imageshack.us/my.php?image=aw9dmaxangle500lz4.jpg
http://img209.imageshack.us/my.php?image=aw9dmaxtop500al3.jpg
http://img234.imageshack.us/my.php?image=maxof9.jpg



Preis: http://www.geizhals.at/eu/a214107.html

Lieferumfang:

- AudioMax HD 7.1 Soundkarte
- SLI Bridge
- Quick Setup Manual, ausführliches Manual, **** Manual
- Jumper Settings Aufkleber
- 7! SATA Kabel
- 3 SATA RAID Floppys (32 und 64 Bit Sil, Intel RAID)
- Treiber CD
- Optisches Audiokabel
- Je 1 IDE und Floppy Kabel, gerundet
- Bracket mit 2x USB und 1x Firewire

Bios Downloads:
http://www.abit.com.tw/page/de/download/download_bios_detail.php?pFILE_TYPE=Bios&pMAIN_TYPE=Motherboard&pTITLE_ON_SCREEN=AW9D-MAX&pSOCKET_TYPE=LGA775

CPU
* Designed for Intel® LGA775 processors with1066/800MHz FSB
* Supports Intel® Core™ 2 Duo(Extreme Edition) & Pentium® Extreme Edition & Pentium® D & Pentium® 4 Processors
* Supports Intel® Hyper-Threading / XD-bit / EM64T / EIST Technology / Virtualization Technology
* Intel® Quad Core ready.
Chipset
*Intel® 975X / Intel® ICH7R Express Chipset
Memory
* 4 X 240-pin DIMM sockets support max. memory capacity 8GB
* Supports Dual channel DDR2 800/667 Un-buffered / Non-ECC memory
Graphics
* Supports Dual PCI-Express X16 slots (dual ATI® CrossFire™ Graphics)
LAN
* On-board Dual PCI-E Gigabit LAN controller supports 10/100/ 1000M Ethernet
Audio
* abit AudioMAX™ HD 7.1 CH
* Supports Jack Sensing and S/PDIF In/Out
* Dolby® Master Studio Certificated
Expansion Slots
* 2xPCI-EX16,2xPCI-EX1,1 xPCI, 1x AudioMAX™
Internal I/O Connectors
* 1 x Floppy port, 1 x UDMA 100/66/33 connector,
* 7 x SATA 3Gb/s connectors
* 2 x USB 2.0 headers, 2 x IEEE1394 headers
* 1 x FP-Audio header, 1 x CD-IN
Back Panel I/O
* 1 x PS/2 Keyboard, 1 x PS/2 Mouse
* 4 x USB 2.0, 2 x RJ-45 LAN,
* 1 x eSATA
Serial ATA
* ICH7R: 4 x SATA 3Gb/s supports Intel® Matrix Storage SATA RAID 0/1/0+1/5
* ICH7R: Support SATA AHCI, providing native command queuing and native hot plug & play
* Silicon Image:3132: 4 x SATA 3Gb/s, two SATA connectors of the same area can support SATA RAID 0/1
IEEE 1394
* 2 ports IEEE1394a at 400 Mb/s transfer rate
abit Engineered
* abit µGuru™ Technology
* abit AudioMAX™ HD 7.1 CH
* abit Silent OTES™ 2 Technology
* Quick Power & Reset Buttons
* Back-light Blue LED's
* Low ESR and high ripple conductive polymer aluminum solid capacitors
RoHS
* RoHS Compliancy
Form Factor
* ATX form factor 305 x 245mm
* PCB Color: Black & Blue



FAQ zum ABIT AW9D-MAX (Vielen Dank an Sicness):


Wichtige Links:

Produktseite bei abit
BIOS download
Manual download
abits interne Kompatibilitätstests
Thread @ XtremeSystems.org


Gelten die folgenden Angaben auch für das non-Max oder Fatality?
Nein, beide Boards sind bis heute nicht erhältlich. Daher gilt dieses FAQ ausschliesslich für die Max Version.

Passt meine PCI-Karte in den PCI Slot wenn ich CF/SLI nutze?
Wenn die GraKa nen Single Slot Kühler hat wird der PCI nicht blockiert, bei einer Flachen WaKü a la Inno oder AC ebenfalls nicht.

Hey, da ist ja ne SLI Bridge dabei. Wird SLI offiziell unterstützt?
Nein, SLI ist nur mit gehackten Treibern möglich.

Bei mir funzt µGuru nicht richtig! Was ist los?
Das Problem tritt beim Release Bios in Verbindung mit einem Raid auf!
Lösung ist das neue .12 Bios!

Laufen 7900/7950GX2 problemlos auf dem Board?
Ja, die 7900GX2 läuft absolut problemlos.

Meine 7950GX2 bringt nur die halbe Leistung! Was ist hier los?
Laut dem User Dr.Wakeman liegt das an der µGuru Software.
Es verträgt sich nicht mit den aktuellen Forceware Treibern!
Der SLI Algorithmus läuft weder mit SFR, AFR oder AFR2.

Gibt es bekannte Probleme mit irgendwelchen RAMs?
Bisher nur eine Meldung, OCZ XTC Gold PC6400 C5 mit Elpida Chips laufen nicht mit 1:1, mit anderen Teilern jedoch problemlos. Micron D9 laufen einwandfrei.

Kann ich die Heatpipe entfernen und die Passivkühler in Kombination mit meiner Chipsatzwakü nutzen?
Nein, die Heatpipes sind fest verlötet. Es müssten in diesem Fall seperate passive Kühlkörper besorgt werden.
Falsch! Turrican bestätigt dass die Heatpipe nicht verlötet ist!
Bilder:






Was taugt die Heatpipe Konstruktion?
Die Kühlung arbeitet überraschend effizient, einen gewissen Luftstrom vorrausgesetzt lassen sich moderate Übertaktungen ohne zusätzliche Kühlung bequem bewältigen.

Sehe ich richtig? Das Board hat Lochhalterungen? Ich dachte Intel benutzt Ösen.
Richtig, abit bildet hier eine Ausnahme.

Wie hoch geht denn nun der FSB?
Die bisher höchsten Meldungen liegen im Bereich 450-460MHz, jedoch sind hier wohl die Chipsatztimings straffer als bei anderen 975X Boards. Sicher ist aber wohl ~420 MHZ!

I also would like to add that ABIT "played" my Fadbodies a bit tighter that ASUS or Bad Axe......In 2k5 I got about 80 to 100 points more with ABIT with the EXACT same config as with ASUS/INTEL.......No big deal especially on air BUT when you go for the max, it counts.....Those points will be 200 - 300 on LN2 so as for me it counts.....

Ist es besser als die anderen 975X Bretter?
Lässt sich bisher noch nicht sagen, das Board hat bisher noch kein offizielles BIOS Update erfahren und ist wesentlich kürzer am Markt als Asus & Co. Es ist in jedem Fall vielversprechend und scheinbar sein Geld wert.

Welche Spannungsoptionen sind vorhanden?
VCore: 1,32V - 1,725V
VDIMM: 1,80V - 2,65V
MCH: 1,50V - 2,00V

Hat das Board auch das Shutdown Problem nach Übertaktung (vgl. Asus P5WDH)?
Nein.

Welche Straps und Teiler gibt es?
PSB533: 1:2
PSB800: 3:4, 3:5, 1:2
PSB1066: 1:1, 4:5, 2:3

Wieviele Lüfter kann ich anschliessen und was kann die Lüftersteuerung?
Das Board hat 7 Lüfteranschlüsse, jeder Lüfter ist zwischen 6 und 12V regelbar. Ausgenommen ist der CPU Lüfter, dieser kann nach Temperatur geregelt werden.

Was taugt die **** Software?
Die Software liest unter Windows Temperaturen, Spannungen, Lüftergeschwindigkeit und sogar Power Cycles aus. Übertakten in Windows ist hiermit kinderleicht möglich und funktioniert absolut einwandfrei, sofern man nicht die Grenzen der Hardware überschreitet

Gibt es schon Alternativen zur **** Software?
W1zzard wird diese Woche (18.09.2006 ff) ein AW9D-Max bekommen und Support fürs Brett in SysTool einbauen.

Hilfe! Mein Board bootet einwandfrei aber ich habe trotzdem ein Piepkonzert! Ich benutze eine Wasserkühlung.
Sehr wahrscheinlich handelt es sich um das Notsignal des Boards zu Warnung vor 0 RPM am CPU Lüfter Anschluss. Das lässt sich im BIOS (abit EQ) deaktivieren.

Was hat es mit den LEDs auf sich?
Das Board besitzt blaue LEDs, die folgende Optionen besitzen: Alle LEDs an, aus oder verschieden blinkende Modi.

Ich habe von einem fehlerhaften 8 Pin EPS Stecker gelesen. Muss ich beim Board Kauf aufpassen?
Nein, ein solch fehlerhaftes Modell ist bisher weltweit nur ein einziges Mal aufgetaucht und der Fall wurde von abit direkt untersucht. Dies wird nicht mehr vorkommen.

Mein Netzteil hat nur einen 4 Pin 12V Stecker, kann ich das Board auch damit betreiben?
Ja.

Funktioniert EIST mit einem übertaktetem System?
Ja.

Hat abit auch ein BIOS Flashtool für Windows?
Ja, das abit Flashmenu ist im **** Softwarepaket enthalten und funktioniert problemlos.

Kann ich den Multi meiner CPU verstellen?
Ja, seit dem beta BIOS vom 15.09. ist es möglich, den Multi nach unten hin zu ändern. Dies gilt sowohl für ES als auch Retail CPUs.
Seit Alpha Bios 13 ist es auch möglich Multi nach oben zu verändern!

Wie gut ist der Support seitens abit für das Board?
Exzellent. abit ist bestrebt alle auftretenden Probleme so schnell wie möglich aus der Welt zu schaffen und arbeitetet dazu mit Speicherherstellern und einigen Leuten von Anandtech und XtremeSystems.org zusammen. Fortschritte werden umgehend in BIOS Updates umgesetzt.

Welche RAM Bänke soll ich nutzen? 1 und 3 oder 2 und 4?
Macht nach bisherigem Kenntnisstand keinen Unterschied.

Ein paar Bilder des Boards und der OVP bitte!


Die LEDs möcht ich auch mal sehen!


Das BIOS dann bitte auch noch.




Warum zum Teufel komme ich nur bis zu einem FSB von 350MHZ?
Fürs schnelle Testen (natürlich auf eigene Gefahr!!) am besten folgendes einstellen:

C1 und EIST disabled
VMCH: 1,75V-1,9V
DDR2 Voltage: 2,0-2,1V
Ram Timings by SPD / oder manuell
Vcore: 1,4V
Speicherteiler 1:1

Dann Testen und vorsichtig heran tasten! Gegebenfalls dann Spannungen nach unten senken!
Das ABIT ist anscheinend sehr abhängig vom richtigem RAM!
Deshalb nicht gleich aufgeben

WICHTIG:
Laut Hipro aus Xtremesystems undervoltet die MCH Spannung mit 0,2V!
Hier der Link zum Statement und Mod:
http://www.forumdeluxx.de/forum/showpost.php?p=4447534&postcount=1118


Hier die Vcore Tabelle von w1zzard (THX):



MIPS Wasserkühler für das ABIT AW9D-MAX


Preise:
Freezer: 39,90€
Mosfet Bridge: 43,00€
Komplettset : 155,00€

die freezer sind wie immer aufgebaut, d.h. kupferboden 5mm, messingdeckel
5mm.





Unterschiede zwischen AW9D und AW9D MAX:



Das MAX hat ne Blaue LED Rückseitenbeleuchtung+
den angewinkelten IDE Port + Firewire


Links & Downloads:

Final Bios 12 (THX@Kabautermann):
http://www.hardwarextreme.de/dave/aw9d12.rar

BIOS Downloads vom ABIT ftp server:
ftp://ftp.abit.com.tw/pub/download/bios/

Die Biosversionen fürs Non-MAX und MAX sind anscheinend die gleichen, da nur ein
AW9D Verzeichnis vorhanden ist!



Thread zum Retail Board bei Xtremesystems (Sicness:
http://www.xtremesystems.org/forums/showthread.php?t=115839

Thread zum Retail Board im ABIT Forum (Danke Sicness):
http://forum.abit-usa.com/showthread.php?t=112896



Vielen Dank an TuricanM3 und Latest für die Pics und Scines für die FAQ



[kleines Ottili]

aber als schwarze Alternative gäbes es auch noch das DFI Dark und Lanparty oder mit Nforce Chipsatz die XFX / EVGA Bretter

Naja, DFI ist mir zu bunt...außerdem zu teuer. EVGA ähnlich.

Das Abit ist einfach einzigartig, alles schwarz und so ein cooles Layout...allein schon wegen der 8-Pin Stromversorgung könnte ich andere Boardhersteller hassen. Und dann noch die Lüftersteuerung, einfach spitze.

Naja, jetzt muss ich mir mal überlegen ob es sich lohnt 30 Euro auszugeben nur zum Testen ob der PDC E6300 funzt.

Rein vom Chipsatz her ist mir das egal, der i975x war cool...da bieten die neueren für mich nicht mehr.



[Xien16]

Ja da kann kein Hersteller mithalten...



[Marilion]

Naja, DFI ist mir zu bunt...außerdem zu teuer. EVGA ähnlich.

Das Abit ist einfach einzigartig, alles schwarz und so ein cooles Layout...allein schon wegen der 8-Pin Stromversorgung könnte ich andere Boardhersteller hassen. Und dann noch die Lüftersteuerung, einfach spitze.

Naja, jetzt muss ich mir mal überlegen ob es sich lohnt 30 Euro auszugeben nur zum Testen ob der PDC E6300 funzt.

Rein vom Chipsatz her ist mir das egal, der i975x war cool...da bieten die neueren für mich nicht mehr.

ok beim Preisvergleich sind DFI und EVGA natürlich teurer und -- ja auch etwas bunter obwohl das schwarz grün von DFI auch gut kommt und du dann auch nen super Testboard hast.

aber das Argument der Lüftersteuerung zieht mal echt voll.
Ich kenne keinen Hersteller der das ähnlich gut hinbekommen hat.

bin von 2 Abits auf DFI umgestiegen.


erst das max dann das IX 38 jetzt das DFI X38 und im LP-Rechner wieder das max. Ich habe aber dafür das P35 von DFI hier liegen und noch massenhaft andere HW. habe aber nicht mehr richtig zeit zum schrauben und basteln und testen.
aber mal sehen was noch so geht. Aber vorerst bleibt das max im LP Rechner
" sieht ja auch geil aus "



[Xien16]

Bei mir ists schon direkt schade, dass ich nur 2 Lüfter an dem Board habe

Genial sind auch die LEDs auf der Rückseite. Die hab ich angezapft und kann jetzt meine LED-Leisten per Bios schalten:



[kleines Ottili]

@ Xien16

Schöne Bilder und ein hoch auf das Sleeven.

@ Marilion

Ja die DFI's gehen gerade noch, da hast du Recht...das Grün ist aber auch schon grenzwertig. Welche Boards von DFI kannst du denn empfehlen, die dem Abit am nächsten kommen?



[celemine1Gig]

Das "Infinity P965-S Dark" sieht ziemlich gut aus. Jedenfalls meiner Meinung nach.



[Thomsen-XE]

Sehr schöne Bilder mal wieder
Ich habe auch nochmal ein bisschen mit meinem E8600 rumprobiert. Ich wollte ihn unbedingt undervolten. Als Programm habe CrystalCPUID genommen. Dort kann die VCore und der Multi eingestellt werden. Ich habe dann 1,025Volt eingestellt beim Multi 10x und siehe da es funktioniert. Real wird eine VCore von 1,050 / 1,060 Volt angezeigt. Ich weiß nicht, ob es schon jemand hinbekommen hat, aber die halben Multis können mit dem Programm auch ausgewählt werden und funktionieren auch. Siehe Screen.



[bonsay1993]

Abit AW9D-MAX SLI oder CF?

Hallo,
ich habe mir das Abit AW9D-MAX Gekauft (war ein schnäppchen)
nun meine frage ich habe nun schon emerhere Reviews gesehen mal steht SLI mal CF drin !
was ist den nun richtig?
gruss



[emissary42]

Willkommen im Sammelthread, ohne einen Bios/Treiber-Mod beherrschen alle Intel-Chipsätze vor dem X58 nur Crossfire.



[bonsay1993]

was heißt das nun für mich?
wollte 2X die 6600ULRAT RAUF BAUN ^^



[emissary42]

Wird nicht @ SLI funktionieren, oder können Nvidia Karten seit neuestem Crossfire? Das ist aber nun wirklich kein Geheimnis, dass der 975x kein SLI beherrscht.

Zum SLI-Mod (Achtung extrem aufwändig) fragst du am besten direkt mal Schlingel: http://www.hardwareluxx.de/community/showpost.php?p=12905109&postcount=7



[bonsay1993]

Okay alles klar !
Ps er wohnt nicht weit von mir weg mal schaun was geht !



[Xien16]

Ich liebe es einfach



[bonsay1993]

ich doch auch !
bin bei 4Ghz im idle mit LüKü 34Grad !
ES IST NOCH LANGE NICHT ALLES ^^



[emissary42]

Womit kühlst du im Moment / für mehr Takt?



[bonsay1993]

http://www.scythe-eu.com/produkte/cpu-kuehler/mine-rev-b-cpu-kuehler.html
bin gerade dabei !



[Marilion]

iss mal echt nicht verkehrt aber

das ist halt n D925 -- quasi noch mehr oldtimer als das Max selbst

und bitte auch etwas die Spawa Temp`s im Auge halten -- sollte zwar bei nem alten Dualcore nicht das Problem sein aber @ OC gehen die alten 90W Prozis auch mal als Stromfresser durch..


P.S. bei welchems FSB bist du denn mitlerweile angekommen.



[bonsay1993]

mhm Jo bissel Oldtime aber oho^^

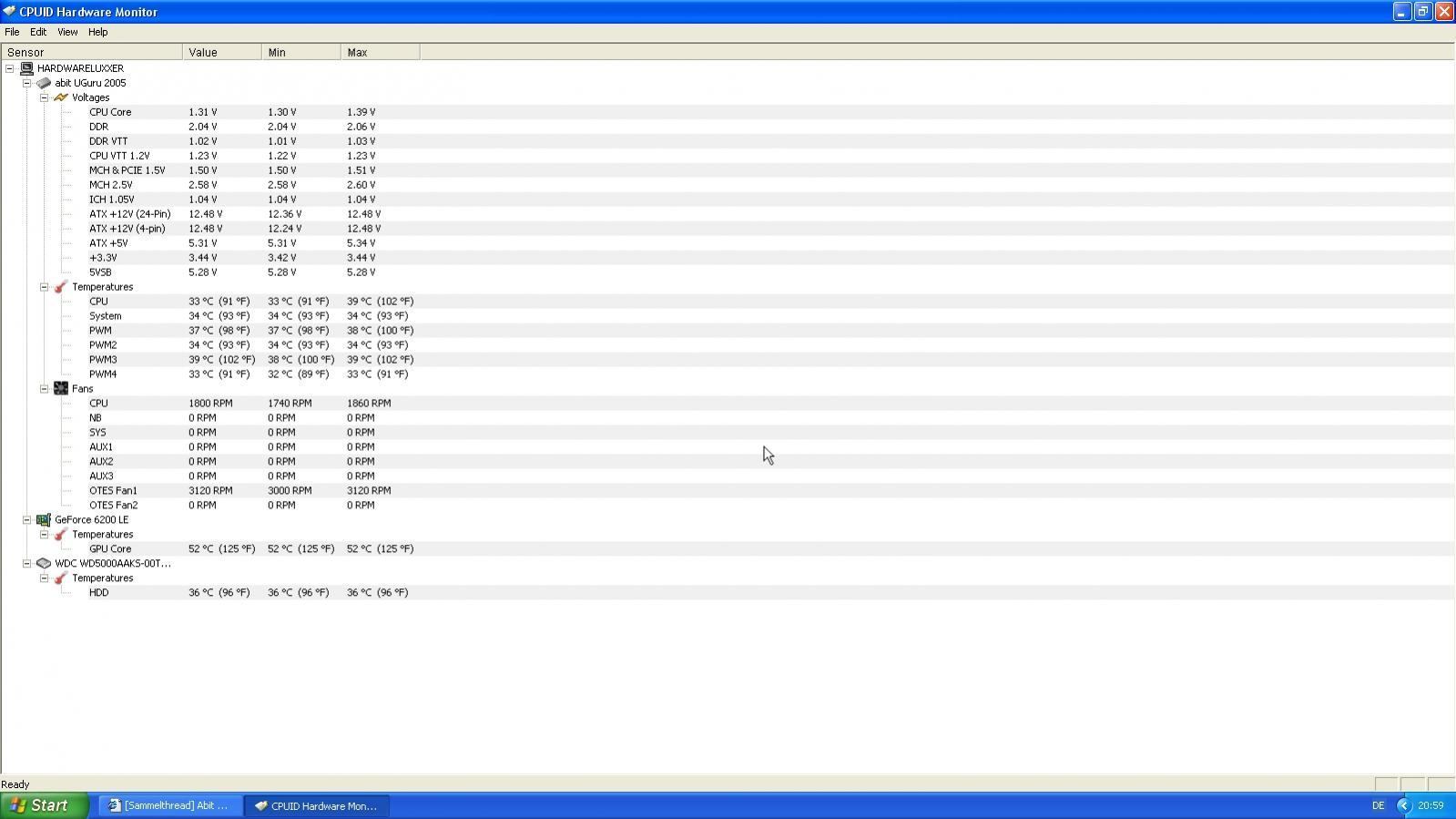

WERTE OK?´?



fsb müsste 278 sein !



[Marilion]

na da sollte aber noch richtig was gehen



[bonsay1993]

Jo ! mal schaun !^^



[Oecker]

Abit AW9D und Win7?

Hallo!
Läuft wohl das Abit AW9D-MAX mit Windows 7?



[Thomsen-XE]

Hallo, ich habe ein Problem mit meinem AW9D-MAX.
Alles lief ohne Probleme. Als ich meinen Rechner heute wieder einschalten wollte, ging garnichts mehr. Bei einigen Versuchen kam ich noch ins Bios. Dann blieb er wieder hängen. Auf der Digitalanzeige am Mainboard wird C5 angezeigt, wenn er hängen bleibt.
Laut Handbuch C5: "Call Chipset hook to copy BIOS back to E000 & F000 shadow RAM". Den Arbeitsspeicher habe ich auch schon ausgewechselt und mit unterschiedlicher Anzahl gesteckt. hat auch nichts gebracht. Netzteil habe ich auch schon überprüft. Ist auch alles in Ordnung. Hat jemand eine Idee und kann mir vielleicht weiterhelfen?

Hier das System:

• E8600

• AW9D-MAX

• Nvidia 7300LE 256 MB

• 4x 1024 MB Corsair 6400C3DF

• BeQuiet Netzteil 450 Watt

• Intel G2 Postville 80 GB SSD

• WD Raptor 150 GB

• LG Laufwerk SATA



[Xien16]

Ich hatte schon oft ein Problem in der Richtung. Bei mir hat allerdings der PC nach einem Bios Reset perfekt gebootet und erst nach einem erneuten Start nach stromlosem Zustand nicht mehr.

Versuch mal wenn möglich nach dem Bios Reset die Optimized und Failsafe Defaults.
Was bei mir zuletzt den Fehler behoben hat war eine Anhebung der RAM-Spannung von 2,0 auf 2,1 V



[celemine1Gig]

Ich geh mal davon aus, dass die meisten von euch das "neueste" BIOS, also die 18er Version nutzen oder? Und JA, die ist in manchen Belangen ziemlich buggy.

Ich habe immer das Problem, wenn meine Raid-Platten kurz entferne um auf ner Einzelplatte zu experimentieren, dann bekomm ich danach den Rechner nicht mehr gebootet. Also wenn ich meine Raid-Platten nach dem erfolgreichen Versuch wieder anschließe.
Da hilft dann nur ein CLEAR CMOS, einmal komplett ohne Platten booten, Einstellungen neu setzen und gut ist's. Damit muss man wohl leben, wenn man die volle CPU-Unterstützung will und/oder braucht. Es gibt sicher noch einige weitere Macken in dem BIOS.



[Thomsen-XE]

Ich habe alle Laufwerke abgeschlossen und komme einfach nicht mehr ins Bios rein. :-( Ich kann machen was ich will. Alles ohne Erfolg.



[celemine1Gig]

Speicher raus und anderen rein und nochmal probieren. 4x 1GB ist nicht grade optimal. Wenn das nicht hilft logischerweise das gleiche Prozedere mit allen anderen Teilen wiederholen, falls moeglich.
Ich drueck dir die Daumen!



[je86]

Hallo!
Läuft wohl das Abit AW9D-MAX mit Windows 7?

was ist das denn für eine Frage? Klar läuft das Board mit Windows 7!
aktuellen Chipsatztreiber von Intel drauf und gut ist. derzeit: INF_allOS_9.1.1.1020_PV



[Thomsen-XE]

Ich habe die CPU's mal ausgetauscht. Der P4EE läuft auf dem Board einwandfrei. Stecke ich den E8600 rein, geht garnichts. Ich habe auch nochmal das alte 17er Bios drauf geflashed. Geht auch nicht. Ich denke die CPU könnte irgendwie einen Schaden haben oder das MB kann die CPU aufeinmal nicht mehr.
Na mal sehen.



[celemine1Gig]

Na wenn die alte CPU geht, dann ist die neue wohl tot. Schau aber, dass du zur Sicherheit nochmal auf nem anderen Board gegentesten kannst.

Hört sich aber gar nicht gut an.



[Marilion]

jo das wäre echt bitter bei nem 8.6er
aber generell ist en sudden death immer extrem übel

ich drück dir die Daumen
