[Sammelthread] Der offizielle MO-RA3 Sammelthread

Bau meinen Mora Spezial 3x 420 a43mm gerade ordentlich auf eine Holzplatte auf. Pumpe am Mora bekommt 2 Adern von einem Aquero 6 Lüfteranschluss und die 9x 140er Lüfter 4 Adern ebenfalls vom Aquero PWM Lüfteranschluss. Das sind 6 Adern x1,5 Quadrat Kabel. Funktioniert wunderbar.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Moinsen,

Kannst mal EIN Bild machen, bitte, wie du die Kabel vom Case zum Mora gelegt hast, bin ja immernoch auf Ideen Suche... Wollte kein aquaero oder so einbauen... :)

Welche Pumpe nutzt du?

Ich habe selbst auch 2 MoRa (ältere Bauweise) hintereinander geschaltet und so zusammengebaut, dass sie selbst stehen und ich dennoch überall mit hinnehmen kann. Erst bei knapp 2kW gekühlter Rechnerleistung kamen sie leicht ins Schwitzen.

As Kabelverbindung habe ich einfach ein 7-poligen Stecker dieser Bauart als Verbinder zum PC genommen samt einem passenden Ölflex-Kabel zum Radiator hin. Genutzt werden derzeit je 2 Adern für Masse und 12V, der Rest ist noch frei, falls ich Temperatursensoren unterbringen will. Die Regelung der Lüfter oder der Pumpe interessiert mich weniger, da das Konstrukt im Idealfall außer Höhrreichweite steht.

Am Radiator selbst können dann aber doch die Lüfter (4x 140er auf der einen Seite und 1x 360er auf der anderen Seite) per eigener PWM-Regelschaltung gedrosselt werden.

Was die Kühlfähigkeit angeht, ist es wirklich so, dass im Normalfall ein Radiator zu 95% alles wegkühlt, der andere ist nur dafür da, weitere 1 - 2°K rauszuholen.

Smatter schrieb:
Kannst mal EIN Bild machen, bitte, wie du die Kabel vom Case zum Mora gelegt hast, bin ja immernoch auf Ideen Suche... Wollte kein aquaero oder so einbauen... :)
Zum Vergrößern anklicken....

So isses bei mir:
Foto 19.11.17, 20 00 06_.jpg

Smatter schrieb:
Moinsen,

Kannst mal EIN Bild machen, bitte, wie du die Kabel vom Case zum Mora gelegt hast, bin ja immernoch auf Ideen Suche... Wollte kein aquaero oder so einbauen... :)

Welche Pumpe nutzt du?
Zum Vergrößern anklicken....

So hab mal ein Paar Bilder vom Mora Spezial gemacht.
Sehe nicht ein mir einen Mora zu kaufen,wenn ich die 3x 420 hier habe,Temps sind super.
Ist bei mir immer etwas rustikal.
Da ich kein 6x 1,5 Quadrat im Baumark fand,hab ich einfach 2x 3x1,5 gesleevtes Kabel von der Rolle genommen.
Nullleiter ist ja der selbe,also 1 Ader Strom für die Pumpe + Nulleiter + RPM (kommt an einen Lüfteranschluss am Aquero 6 LT) und für die 9 Lüfter RPM,PWM,Strom und wieder Nulleiter (kommt an einen weiteren Lüfteranschluss am Aquero 6 LT) .
Hinweis: wird die Pumpe im laufenden Windows/Aquero betrieb angeschlossen,schaltet das Aquero den Lüfterkanal aus.
Weil der Anlaufstrom/Gesamtstrom zu hoch ist.
Ist die Pumpe angeschlossen und man fährt den PC/Aquero hoch,läufts ohne Probleme,halt nur nicht im laufenden Betrieb anstecken.!!!
Pumpe ist meine allererste D5 Orginale mit HEATKILLER® D5-TOP.
Für die Lüfter hab ich einen SPLITTY9 verwendet,so kann ich auch meine 3 Pin Lüfter über das Signal der 3 4 Pin PWM Lüfter mit Regeln.
Als Gehäusedurchführung habe ich benutzt "PCI-Slot-Durchführung mit 2x 2 G1/4 IG" wo jeweils am G1/4 Gewinde ein Calitemp digitaler Temperatursensor sitzt.
Da im Gehäuse hinten seitlich ein Loch vorhanden war,bin ich dort einfach mit meinen 2x3x1,5 Quadrat durch ans Aquero 6 LT + X4 Platine.

Es werden jetzt noch seitliche Stützten angebracht an der Radiplatte,so das man es aufhängen/stellen kann und die Lüfter genug frisch Luft bekommen.
Und 3 Blenden: Phobya Blende Triple (420) - HEXX - Silver

Bilder







Und die Position der 2 Durchlauffilter habe ich auch gefunden.
Nicht ins Case System,da wäre es immer kompliziert zu reinigen mit Harttubes , sondern in den Schläuchen zum Mora.
So kann ich mir in Zukunft das ausbauen/reinigen/einbauen des CPU/GPU Kühlers sparen. :)


Zuletzt bearbeitet:
Hier mal mein Mora 3 420



Kabel heute fertig gemacht. Anschlüsse und Kabel geht von unten in mein Case

Direkt vor einer Heizung o_O. Sieht nach einer schlechten Idee aus.

Führs Bild. PC noch nicht fertig.

Wenn der Rechner an ist, bleibt der Heizkörper einfach aus.

Mach ich im Winter auch nicht anders:lol:

Die Lösungen die ich kenne gehen vom PC in den Mora unten rein, kommen oben raus und gehen mit dem Multiport Deckel von oben in den AGB rein.

Oh schande. Hätte den doch mal reinigen sollen.

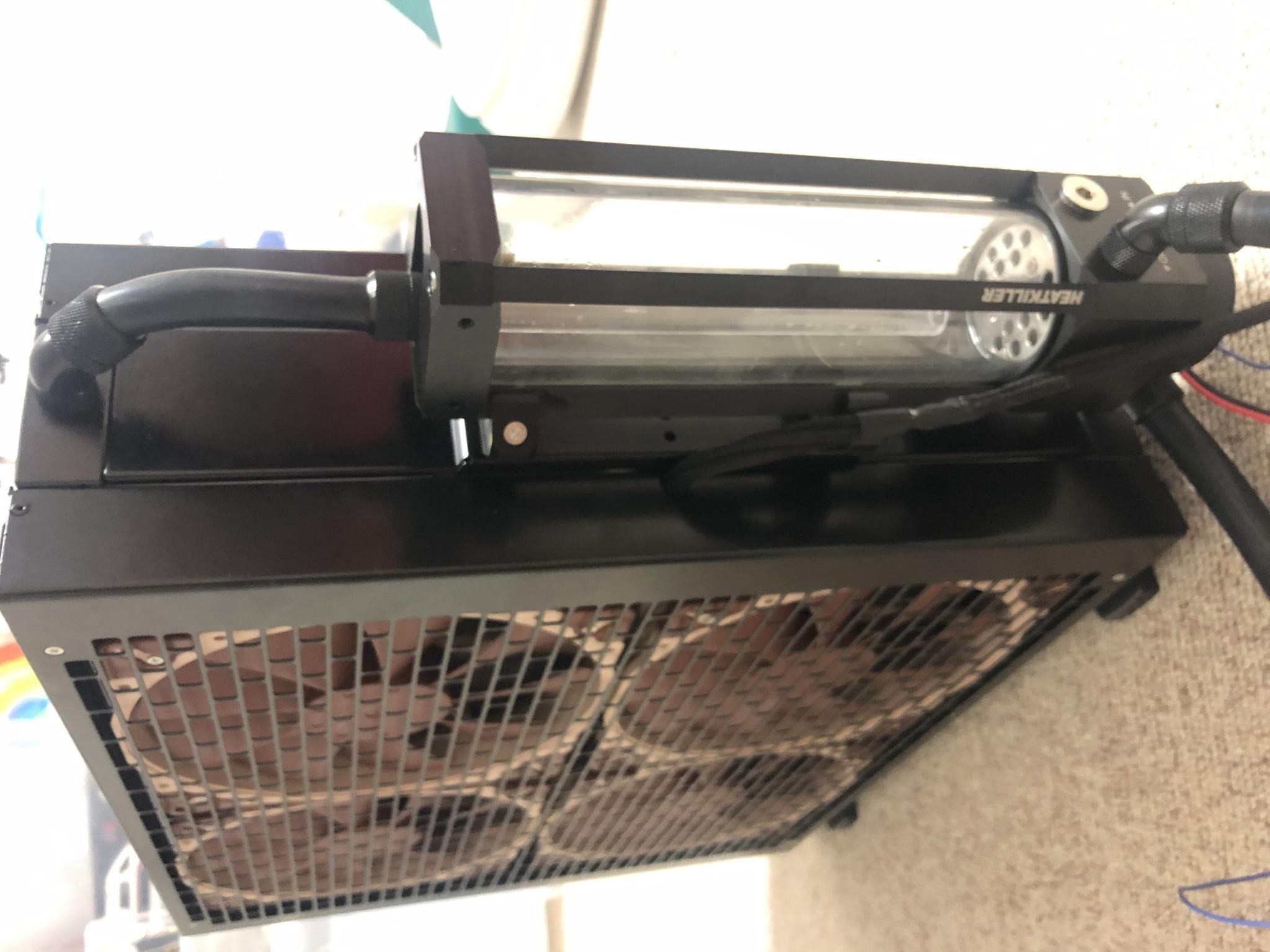

@iLLuminatusANG: so sieht das bei mir aus


Erst hatte ich den AGB weiter unten, das war mir aber zu nah am Auslass:


Nicht schön die Bilder, dafür teilweise irgendwie falsch gedreht, unscharf und staubig... :d

Zuletzt bearbeitet:
Uh, kannst du mir die Bohrungen auf dem Halter ausmessen. Also wie weit sind die (Mitte der Bohrungen) auseinander?

Smatter schrieb:
cool..genauso will ich das auch....Material für den Mora ist schon da....also, doch lieber einen Winkel (45°) vom Auslass vom Mora ?
Zum Vergrößern anklicken....

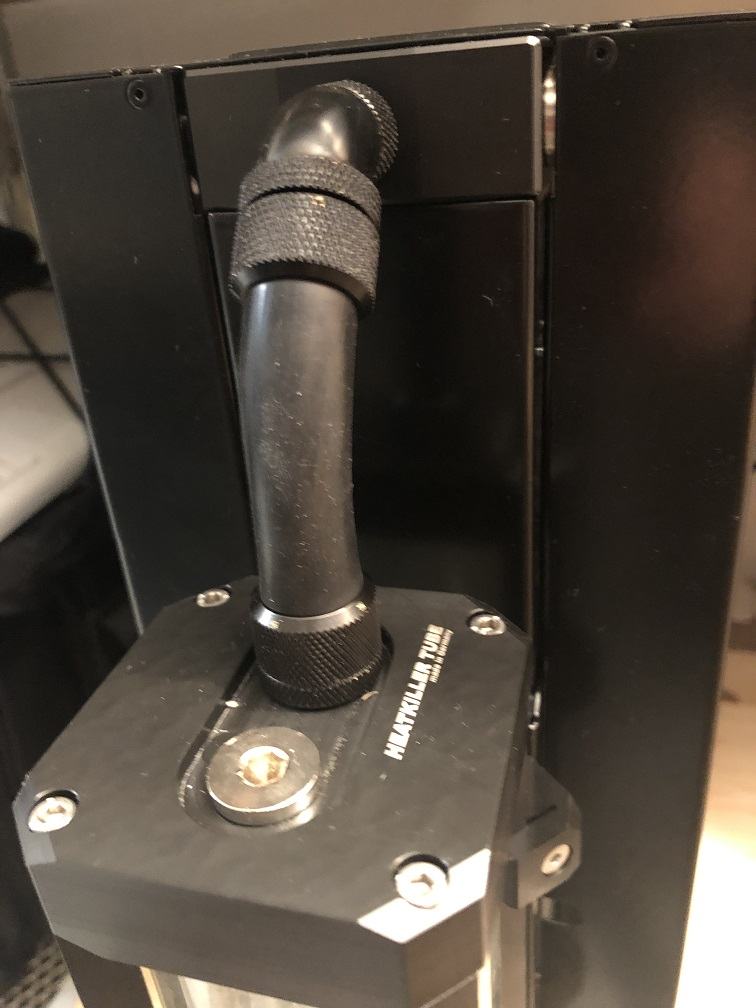

Der 45 Grad Winkel sorgt bei mir (bei dem Abstand) gefühlt für am wenigsten Stress am Schlauch. Hab gerade (nicht ernsthaft) und 90 Grad ausprobiert.

Wenn man einen kleineren AGB hat oder den weiter unten befestigt, desto besser wird wohl der 90 Grad Anschluss.

@besterino

Danke für die Mühe. Bin da einfach schon länger am Rätseln ob ich die Variante mit AGB+Pumpe am MoRa möchte, und wenn Ja wie die Lösung aussehen soll.
Ist das der 200?

@Smatter
bin jetzt auf die leider lauteren Silverstone umgestiegen... nach gefühlt 6 Lüftern die ich wegen Klackern aussortieren musste.

Zuletzt bearbeitet:
Jupp. 200er AGB.

v3nom schrieb:
Uh, kannst du mir die Bohrungen auf dem Halter ausmessen. Also wie weit sind die (Mitte der Bohrungen) auseinander?
Zum Vergrößern anklicken....

meinst du mich ?

besterino schrieb:
Der 45 Grad Winkel sorgt bei mir (bei dem Abstand) gefühlt für am wenigsten Stress am Schlauch. Hab gerade (nicht ernsthaft) und 90 Grad ausprobiert.

Wenn man einen kleineren AGB hat oder den weiter unten befestigt, desto besser wird wohl der 90 Grad Anschluss.
Zum Vergrößern anklicken....

Ohkai, dann werde ich dir mir auf meine *How-To-Order* Liste nehmen, sieht bei dir absolut nach meinen Vorstellungen aus...;)


iLLuminatusANG schrieb:
@......
@Smatter
bin jetzt auf die leider lauteren Silverstone umgestiegen... nach gefühlt 6 Lüftern die ich wegen Klackern aussortieren musste.
Zum Vergrößern anklicken....

schitte....ich hoffe meine Klackern nicht, wenn ich das erste Mal sie anlaufen lasse...;)

Hab jetzt einen 2ten MoRa geordert, mal sehen was die Wassertemp macht. Derzeit bei gut 30°C bei Battlefield 5 und Raumtemp ca. 23°C
Hoffe auf ca. 26-27°C bei etwas leiseren Lüftern.

@v3nom: welche Bohrungen meinst Du denn genau? Die für die Befestigung des Adapters am Mora oder die für die Befestigung des AGB-Halters?

Könnte ich die Tage bestimmt mal machen, mache aber keine Versprechungen zur genauen Zeitachse! ;)
