[hardwareLUXX Modding-Contest 2023] "McLaren" - MudzieModz
- Ersteller mudziemodz
- Erstellt am
mudziemodz
Experte
Danke für die Angebote, ich habe mich bei paar angemeldet. Falls 3D Drucken nicht mehr geht, versuche ich mindestens die große Teile anders zu machen, wie paar von euch vorgeschlagen haben. Das heißt ich muss in den nächsten Tagen eilig neue Fähigkeiten schnell lernen…
Yargen
Enthusiast
- Mitglied seit
- 01.12.2016
- Beiträge
- 1.167
Ich glaube Styrodur ist wirklich ein guter Vorschlag, wenn du dir da den heißen Draht noch von Proxxon dazu kaufst hast du relativ schnell gute Ergebnisse. Ich kann mir Vorstellen, dass das ziemlich frustrierend ist, ich kenne das sehr gut, wenn der Plan nicht so funktioniert wie man sich das Vorstellt, aber ich persönlich halte es vom Mindset so, dass ich den Computer der Teil des Modcontests ist als Ressourcenübertragung in meine handwerklichen Fähigkeiten sehe, und dadurch auch mal finanziell die Möglichkeit habe, das Lehrgeld darüber zu bezahlen

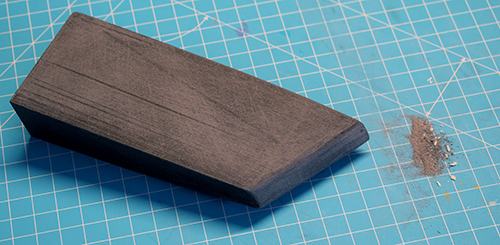

Styrodur Tutorial
Styrodur Tutorial
mudziemodz
Experte
Es ist mir einfacher und vor Allem schneller auf Englisch zu schreiben. Als Nicht-Muttersprachler benötige ich mehr Aufwand auf Deutsch zu handeln.
Bulletpr00f
Enthusiast
Vielleicht (stark) Offtopic, aber ich finde, du kannst dich auf Deutsch weit besser und verständlicher ausdrücken, als manch Deutsch-Muttersprachler... Hätte jetzt tatsächlich auch nicht darauf getippt, dass Deutsch nicht deine Muttersprache ist
mudziemodz
Experte
@Bulletpr00f ich fühle mich geschmeichelt
Naja vielleicht weil ich nur Hochdeutsch gelernt habe und beim Eintippen Zeit habe und Übersetzer benutzen darf
Naja vielleicht weil ich nur Hochdeutsch gelernt habe und beim Eintippen Zeit habe und Übersetzer benutzen darf
mudziemodz
Experte
Update 14: Flügeltür, Logos, Beleuchtung, Auspuff & Swisspor
In den letzten Tagen lief es langsam vorwärts, während ich eine Lösung zum Problem mit dem 3D-Druck gesucht habe.

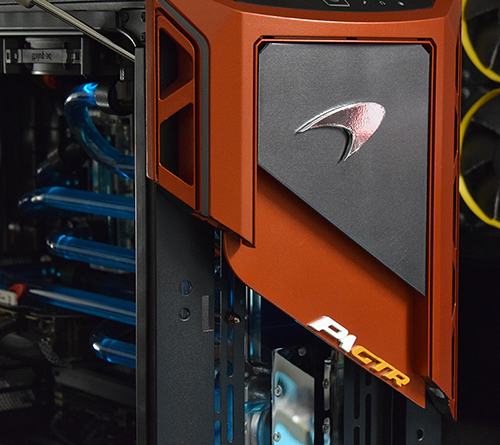

Logos

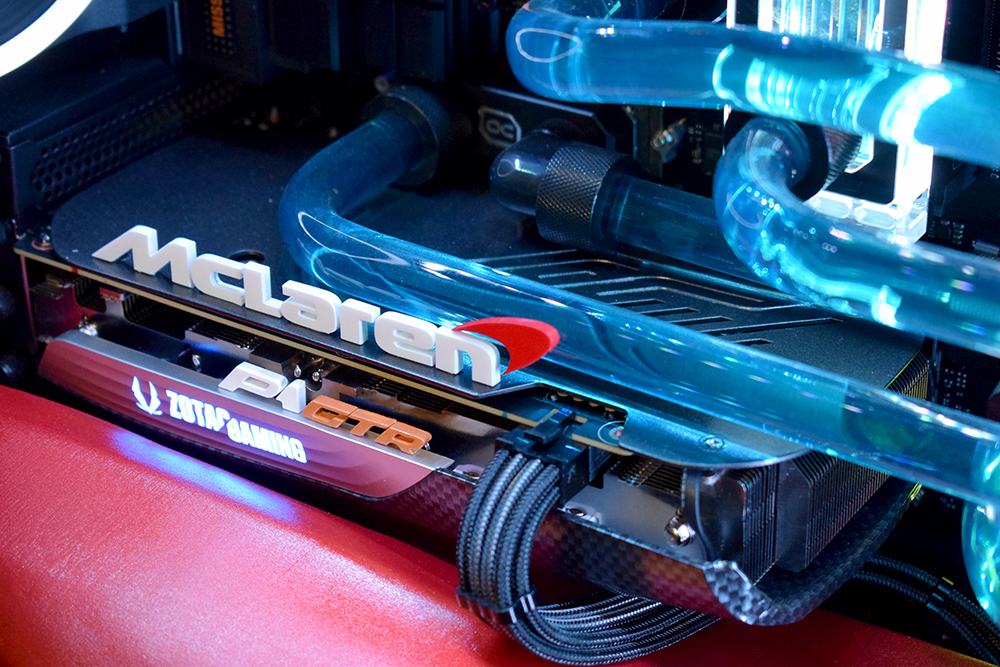

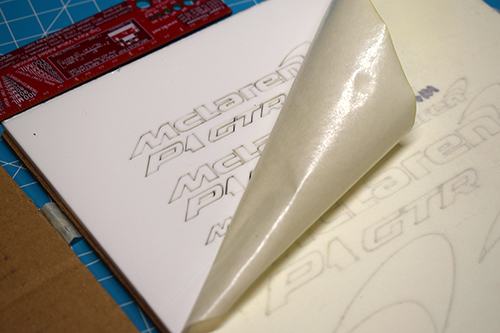

Die Beschriftungen sind vom Laserschneider angekommen, die habe ich auf weiß glänzendem Plexiglas mit 3-mm Stärke bestellt.

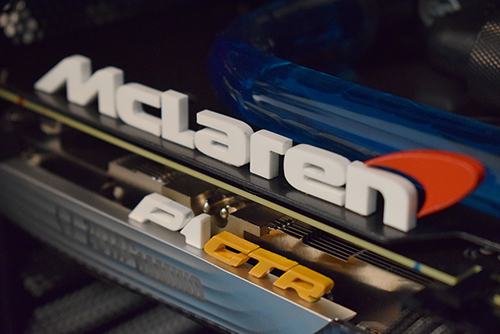

Ich habe McLarengemäß die Swoosh-Logos rot und die "GTR"s Orange-Gelb lackiert.
Das Frontlogo habe ich mit dem Chrome-Effekt foliert, da rot mit Orange und Grau nicht schön zusammenspielt. Chrome ist doch im Kontext von Automobile semi-neutral.
Die Beschriftungen habe ich weiß gelassen, da sie so gut aussahen.
Mit doppelseitigem Kleber hier und Sekundenkleber da, voila.
Flügeltür

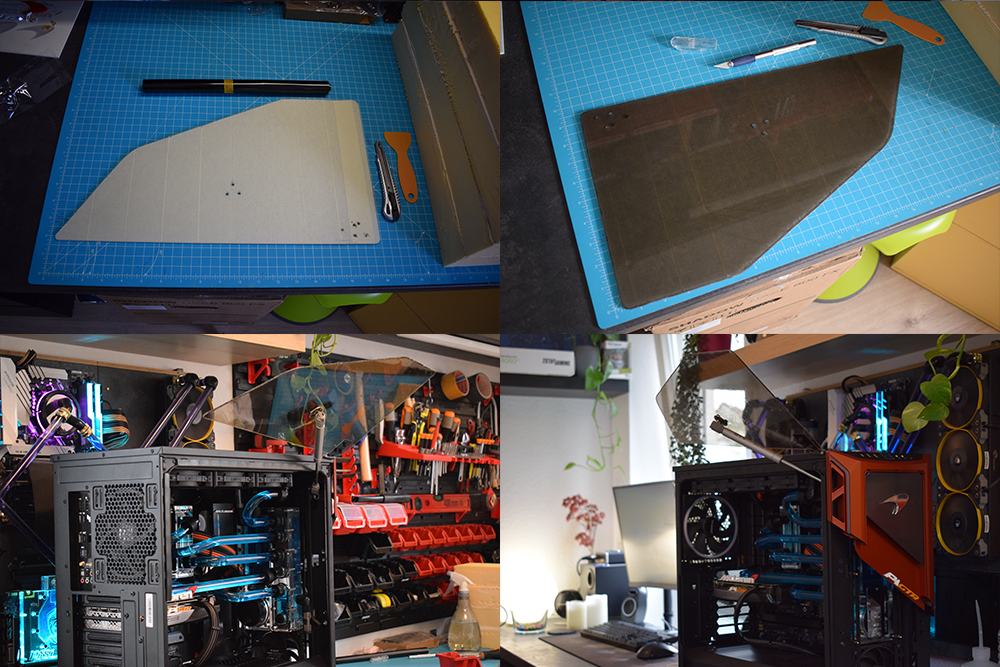

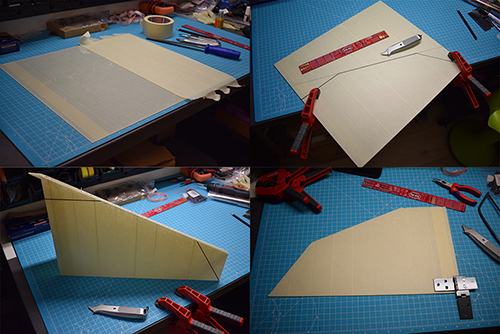

Um die Flügeltüre des McLarens zu simulieren, habe ich am Anfang mit einer Pappe und 2x Scharniere (um einen Gelenk mit 2-achsiger Rotation zu schaffen) eine Probe gemacht, sah legitim aus.
Der Plan ist eine klare Plexiglasplatte dafür zu verwenden, und eventuel sie mit Tönungsfolie ein bisschen zu verdunkeln.
Ich will nicht viele Gelenke dafür verwenden, wenn möglich nur ein Gelenk und ein Gasfeder.

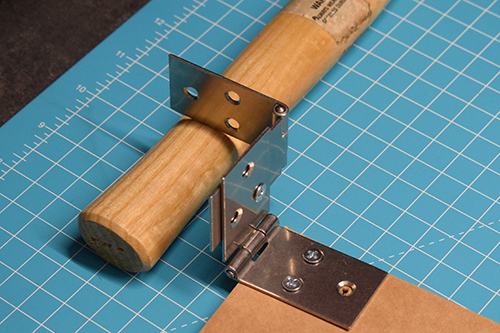

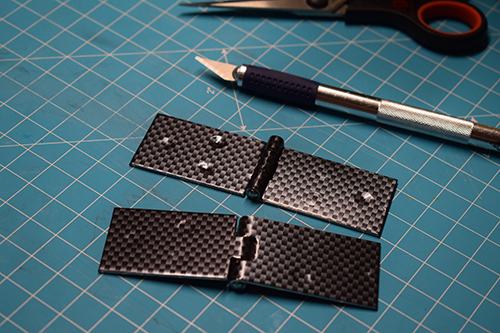

Die Scharniere habe ich mit Carbon foliert, da sie roh ganz hässlich aussehen.

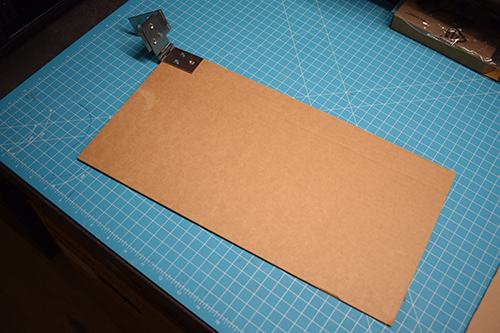

Und so habe ich eine Platte aus dem Keller geholt und wieder mit einem Messer geschnitten.
Am Ende werde ich die Kanten abrunden, sie werden nicht so eckig bleiben.
Am Gehäuse oben habe ich Löcher fürs Gelenk gebohrt, dann alles zusammen zum Testen geschraubt.

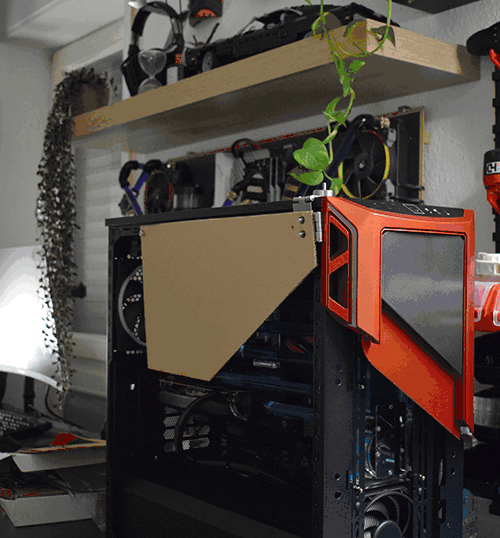

Das Ergebnis sah gut aus, aber nur mit meinem Hand...

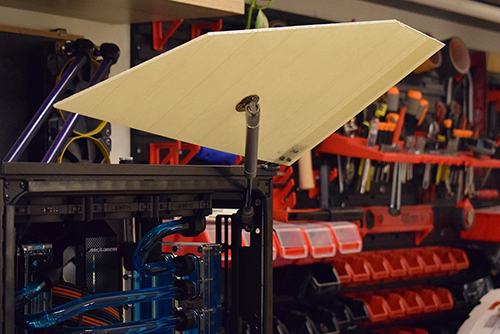

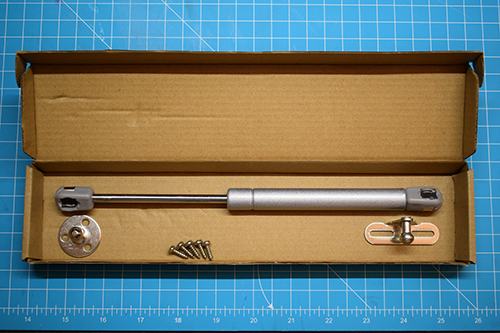

Ich habe die Platte und das Gehäuse gebohrt, um den Gasfeder zu verbinden.

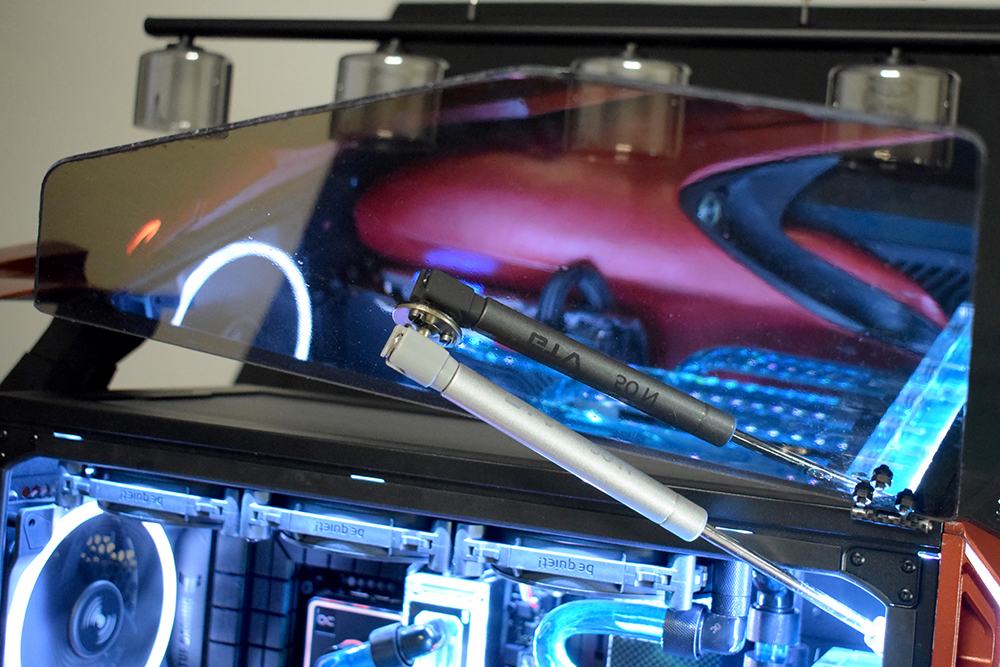

Mit dem Gasfeder allerdings wenn ich los lasse, fällt alles Runter
.
Grund dafür war, mit 2x Scharniere hat das Gelenk zu viele Freiheitsgraden, um das Plexiglass nur mit dem Gasfeder fest zu halten...
Zwischendurch, da die Kanten des Gehäuses ohne dem originalen Fenster schlecht aussehen, habe ich einen Kantenprofil angewendet, um sie clean zu halten.
Wenn ich ein von den 2 Scharniere entferne, geht die Tür ziemlich ähnlich auf und könnte mit dem Gasfeder fest auf bleiben.
Das war dank dem Wackeln des Scharniers, wegen dieser Imperfektheit hat es perfekt funktioniert.
Beleuchtung
Da auf die Seite einen getönten Fenster gibt - Obwohl, ich denke er wird immer auf bleiben, weil er göffnet viel cooler aussieht - wollte ich dass Innenleben des PCs mit weißem Licht beleuchten, damit man die Arbeit detailliert sehen und schätzen kann

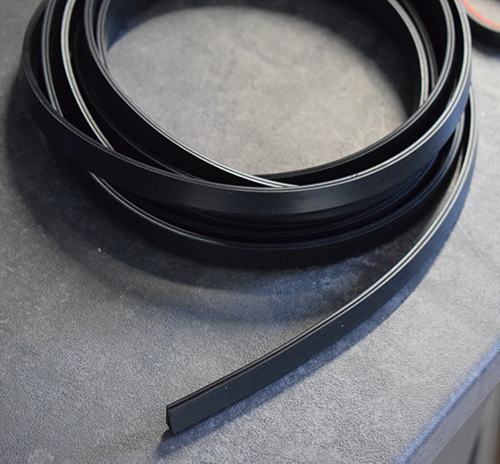

So, RGB Lichtleiste... Eine lange... Läuft vorne unten nach oben, dann weiter hinten um den Radiator und wieder nach vorne... So wird das Innere sehr gut beleuchtet.

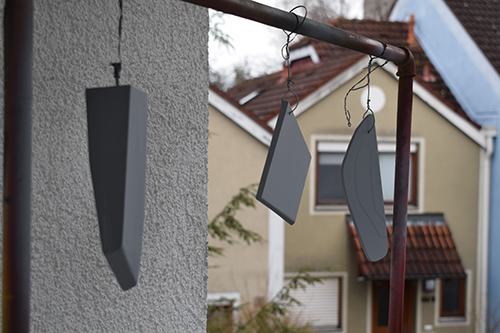

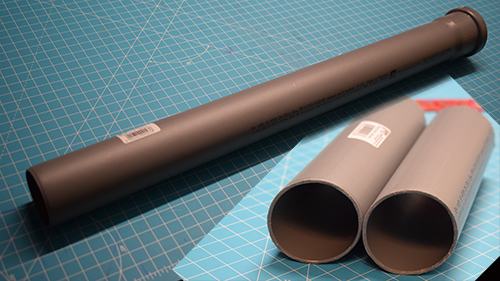

Auspuff
...plus ne Säge
Diese werden später entweder mit Chrome foliert oder geschliffen und mit Stahl- und Rauch-Effekt lackiert... Mal schauen...

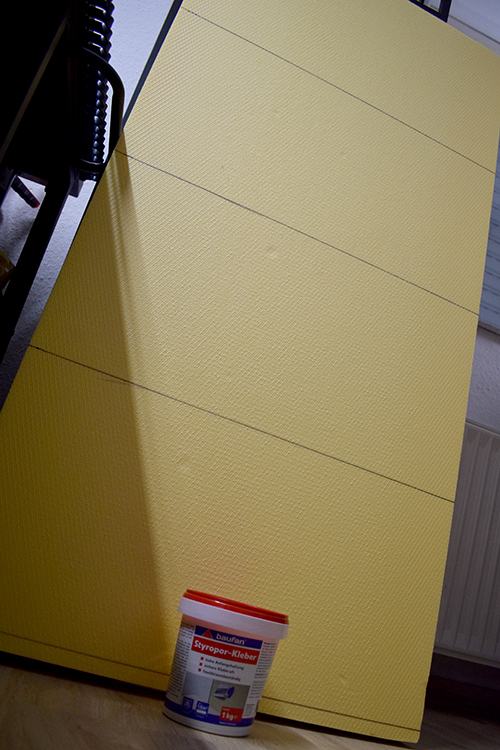

Swisspor
Um weiter mit dem Automodell zu kommen, müsste ich die 3D Teile in groß & klein verteilen.
@Yargen, ein Ritter von Luxx, nahm das Drucken der kleinen Teile an. Das sind: der Scheinwerfer, die Spoiler-Teile wie auch die hintere Luftdiffusoren.
Die Vorder- und Heckteile, also "Autokörper", werde ich versuchen mit Styropor zu modellieren und dann mit GFK und Epoxidharz zu finishen...
Das habe ich bisher nie gemacht, ich nutze die Chance aus zu lernen.
Update 15: Styropor, Scheibentönung & 3D-Druck >>
In den letzten Tagen lief es langsam vorwärts, während ich eine Lösung zum Problem mit dem 3D-Druck gesucht habe.
Logos
Die Beschriftungen sind vom Laserschneider angekommen, die habe ich auf weiß glänzendem Plexiglas mit 3-mm Stärke bestellt.
Ich habe McLarengemäß die Swoosh-Logos rot und die "GTR"s Orange-Gelb lackiert.
Das Frontlogo habe ich mit dem Chrome-Effekt foliert, da rot mit Orange und Grau nicht schön zusammenspielt. Chrome ist doch im Kontext von Automobile semi-neutral.
Die Beschriftungen habe ich weiß gelassen, da sie so gut aussahen.
Mit doppelseitigem Kleber hier und Sekundenkleber da, voila.
Flügeltür
Um die Flügeltüre des McLarens zu simulieren, habe ich am Anfang mit einer Pappe und 2x Scharniere (um einen Gelenk mit 2-achsiger Rotation zu schaffen) eine Probe gemacht, sah legitim aus.
Der Plan ist eine klare Plexiglasplatte dafür zu verwenden, und eventuel sie mit Tönungsfolie ein bisschen zu verdunkeln.
Ich will nicht viele Gelenke dafür verwenden, wenn möglich nur ein Gelenk und ein Gasfeder.
Die Scharniere habe ich mit Carbon foliert, da sie roh ganz hässlich aussehen.
Und so habe ich eine Platte aus dem Keller geholt und wieder mit einem Messer geschnitten.
Am Ende werde ich die Kanten abrunden, sie werden nicht so eckig bleiben.
Am Gehäuse oben habe ich Löcher fürs Gelenk gebohrt, dann alles zusammen zum Testen geschraubt.
Das Ergebnis sah gut aus, aber nur mit meinem Hand...
Ich habe die Platte und das Gehäuse gebohrt, um den Gasfeder zu verbinden.
Mit dem Gasfeder allerdings wenn ich los lasse, fällt alles Runter
.Grund dafür war, mit 2x Scharniere hat das Gelenk zu viele Freiheitsgraden, um das Plexiglass nur mit dem Gasfeder fest zu halten...
Zwischendurch, da die Kanten des Gehäuses ohne dem originalen Fenster schlecht aussehen, habe ich einen Kantenprofil angewendet, um sie clean zu halten.
Wenn ich ein von den 2 Scharniere entferne, geht die Tür ziemlich ähnlich auf und könnte mit dem Gasfeder fest auf bleiben.
Das war dank dem Wackeln des Scharniers, wegen dieser Imperfektheit hat es perfekt funktioniert.
Beleuchtung
Da auf die Seite einen getönten Fenster gibt - Obwohl, ich denke er wird immer auf bleiben, weil er göffnet viel cooler aussieht - wollte ich dass Innenleben des PCs mit weißem Licht beleuchten, damit man die Arbeit detailliert sehen und schätzen kann
So, RGB Lichtleiste... Eine lange... Läuft vorne unten nach oben, dann weiter hinten um den Radiator und wieder nach vorne... So wird das Innere sehr gut beleuchtet.
Auspuff
...plus ne Säge
Diese werden später entweder mit Chrome foliert oder geschliffen und mit Stahl- und Rauch-Effekt lackiert... Mal schauen...
Swisspor
Um weiter mit dem Automodell zu kommen, müsste ich die 3D Teile in groß & klein verteilen.
@Yargen, ein Ritter von Luxx, nahm das Drucken der kleinen Teile an. Das sind: der Scheinwerfer, die Spoiler-Teile wie auch die hintere Luftdiffusoren.
Die Vorder- und Heckteile, also "Autokörper", werde ich versuchen mit Styropor zu modellieren und dann mit GFK und Epoxidharz zu finishen...
Das habe ich bisher nie gemacht, ich nutze die Chance aus zu lernen.
Update 15: Styropor, Scheibentönung & 3D-Druck >>
Zuletzt bearbeitet:
Bulletpr00f
Enthusiast
Mudziemodz mit neuem Elan und Ehrgeiz - freut mich extrem zu sehen, dass du dich der Sache weiter stellst und nicht unterkriegen lässt. Contest (und Projekt ) nach meinem Geschmack!
Und an der Stelle ein großes Dankeschön an Yargen! Ich glaube, die Jugend würde jetzt "Ehrenmann" schreien?
) nach meinem Geschmack!Und an der Stelle ein großes Dankeschön an Yargen! Ich glaube, die Jugend würde jetzt "Ehrenmann" schreien?
mudziemodz
Experte
Ich weiß dass der Community von paar unabgeschlossene Projekte traumatisiert ist 😅 Bin selbst auf keinen Fall ein Quitter.
Yargen
Enthusiast
- Mitglied seit
- 01.12.2016
- Beiträge
- 1.167
Ja, die Jugendlichen 😉🫣Und an der Stelle ein großes Dankeschön an Yargen! Ich glaube, die Jugend würde jetzt "Ehrenmann" schreien?
Ich finde es einfach schön, wenn man helfen kann, gerade Drucke ich ja ohnehin nicht, heute kommt das Filament, dann kann ich das Zeug drucken. Ist halt immer blöd, wenn man durch fehlendes Werkzeug limitiert ist.
mudziemodz
Experte
Update 15: Styropor, Scheibentönung & 3D-Druck
Die erste Versuche gehen nicht gut...
Mir fehlen außer dem Know-How die passende Werkzeuge, und das macht die Fortschritte tierisch langsam.

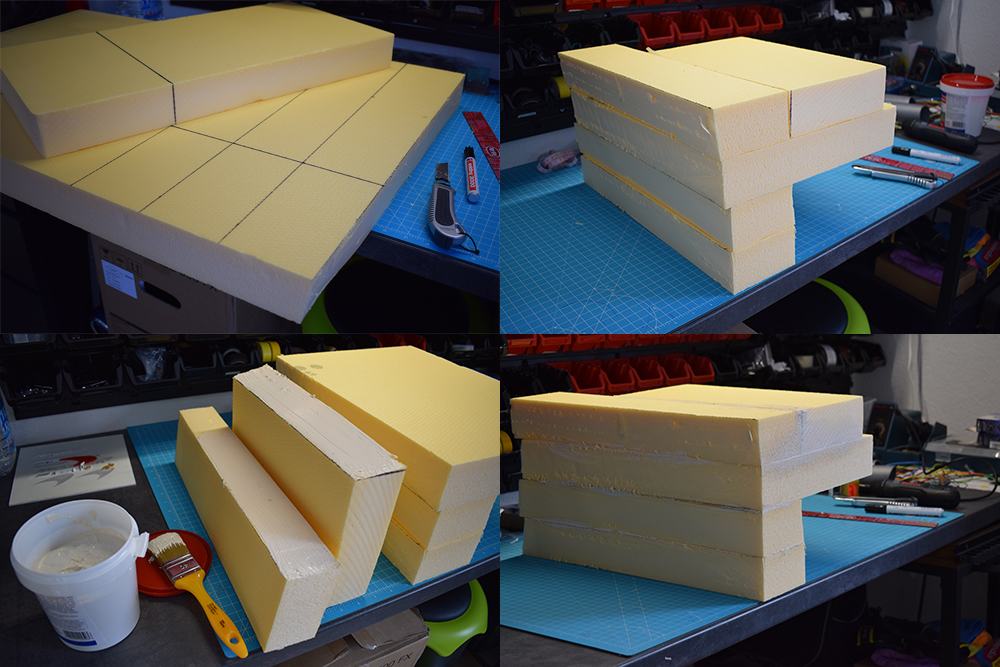

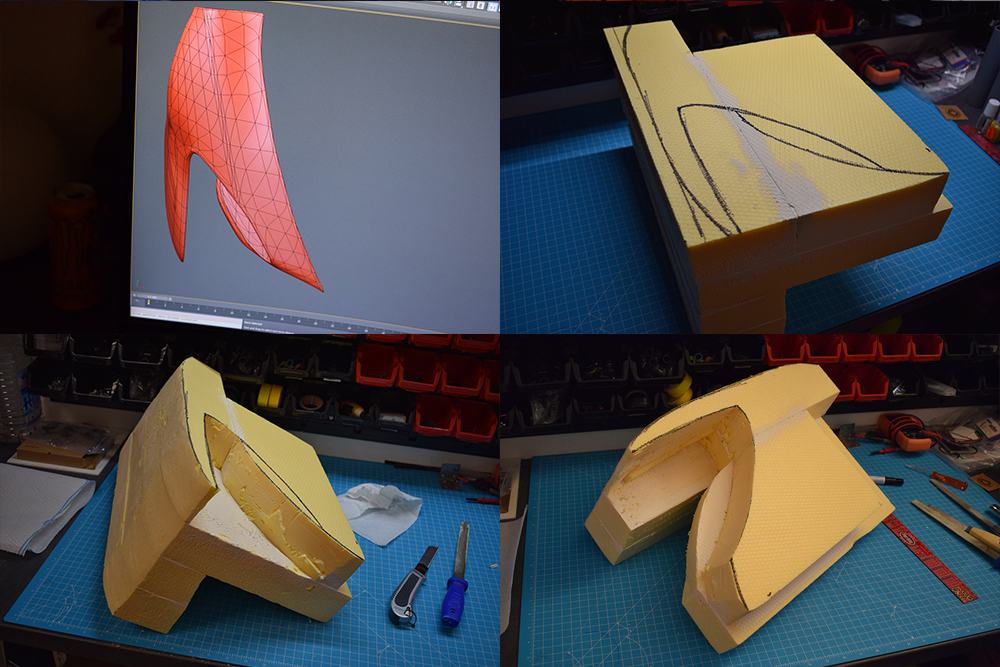

Um das Autofront zu machen habe ich alle Messungen vom 3D-Modell aufgenommen und angefangen den Form aus Styropor mit dem passenden Kleber zusammenzustellen.
Dann habe ich mit der oberen Projektion angefangen.
Erst auf dem Styropor skizzieren, dann mit Metalfeilen schleifen und in die Form bringen. Große Stücke habe ich zuerst mit einem Messer weggeschnitten.
Das hat stundenlang gedauert, und ich könnte nicht weiter unten bearbeiten, weil die Feile wie auch der Messer nicht für die inneren "Kavitäten" geeignet sind.
So geht es nicht
Ich werde alternativ zum nächsten Versuch jede Schicht Styropor individuell formen, bevor ich alle zusammen klebe.
Aber ehrlich gesagt, das wird auf keinen Fall bis Ende Februar fertig sein...
Und die Orga haben bisher keine Rückmeldung gegeben, ob ich mehr Zeit kriege...
Aber egal... Ich mache weiter...
Beim Fenster habe ich die Tönungfolie angewendet.
So wird es ein bisschen abgedunkelt sein, wenn der Rechner aus ist. Aber wenn er und die innere Beleuchtung an gehen, kann man alles durch dem Fenster sehen, wenn er zu ist.

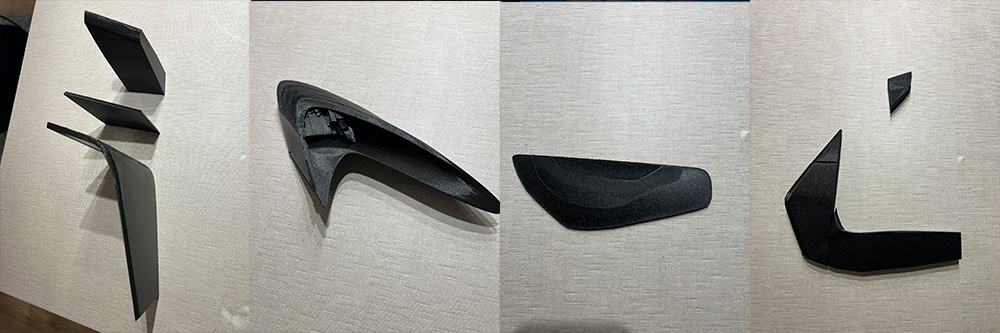

Als letztes habe ich das Päckchen von @Yargen bekommen, allerdings sind die Teile nicht vollständig. Das müssen wir noch abklären.
Aber was bisher geliefert ist sieht richtig gut aus. Beim Scheinwerfer ist noch einiges zu tun
Update 16: Scheinwerfer, Auspuff & Mehr 3D-Druck >>
Die erste Versuche gehen nicht gut...
Mir fehlen außer dem Know-How die passende Werkzeuge, und das macht die Fortschritte tierisch langsam.
Um das Autofront zu machen habe ich alle Messungen vom 3D-Modell aufgenommen und angefangen den Form aus Styropor mit dem passenden Kleber zusammenzustellen.
Dann habe ich mit der oberen Projektion angefangen.
Erst auf dem Styropor skizzieren, dann mit Metalfeilen schleifen und in die Form bringen. Große Stücke habe ich zuerst mit einem Messer weggeschnitten.
Das hat stundenlang gedauert, und ich könnte nicht weiter unten bearbeiten, weil die Feile wie auch der Messer nicht für die inneren "Kavitäten" geeignet sind.
So geht es nicht
Ich werde alternativ zum nächsten Versuch jede Schicht Styropor individuell formen, bevor ich alle zusammen klebe.
Aber ehrlich gesagt, das wird auf keinen Fall bis Ende Februar fertig sein...
Und die Orga haben bisher keine Rückmeldung gegeben, ob ich mehr Zeit kriege...
Aber egal... Ich mache weiter...
Beim Fenster habe ich die Tönungfolie angewendet.
So wird es ein bisschen abgedunkelt sein, wenn der Rechner aus ist. Aber wenn er und die innere Beleuchtung an gehen, kann man alles durch dem Fenster sehen, wenn er zu ist.
Als letztes habe ich das Päckchen von @Yargen bekommen, allerdings sind die Teile nicht vollständig. Das müssen wir noch abklären.
Aber was bisher geliefert ist sieht richtig gut aus. Beim Scheinwerfer ist noch einiges zu tun
Update 16: Scheinwerfer, Auspuff & Mehr 3D-Druck >>
Zuletzt bearbeitet:
Spezialbeauftragter
Experte
Beim Styropor vielleicht einen groben runden Holzfräser nehmen? Entweder mit Dremel oder mit einem schnell drehenden Akkuschrauber.
mudziemodz
Experte
Hast recht 😳
Ich habe einen Dremel, muss nur einen passenden Fräser finden… Zum Glück habe ich einen Baumarkt an der näher 😆
mudziemodz
Experte
Update 16: Scheinwerfer, Auspuff & Mehr 3D-Druck
...und scheiß auf Styropor
Ja, scheiß drauf
Ich habe die große 3D-Modelle des Autos kleiner geschnitten und (noch mal) zum 3D-Drucken an @Yargen geschickt. Ich glaube dieses Mal kriegen wir es hin, zeitlich bis Ende Februar aber vielleicht nicht...
Bisher ist aber noch bisschen passiert.

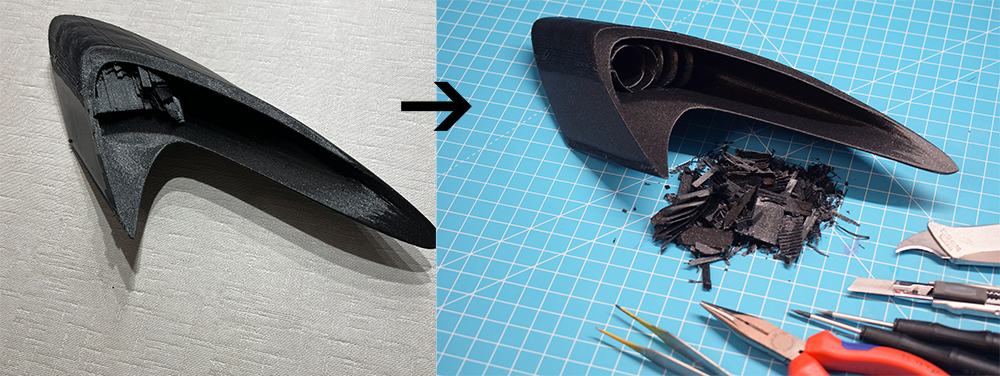

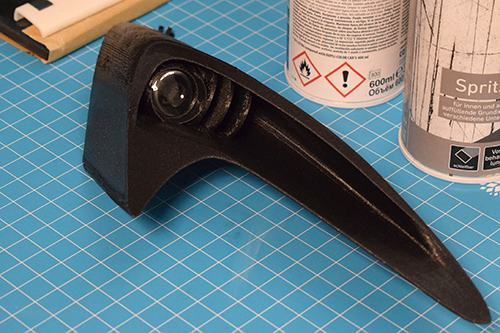

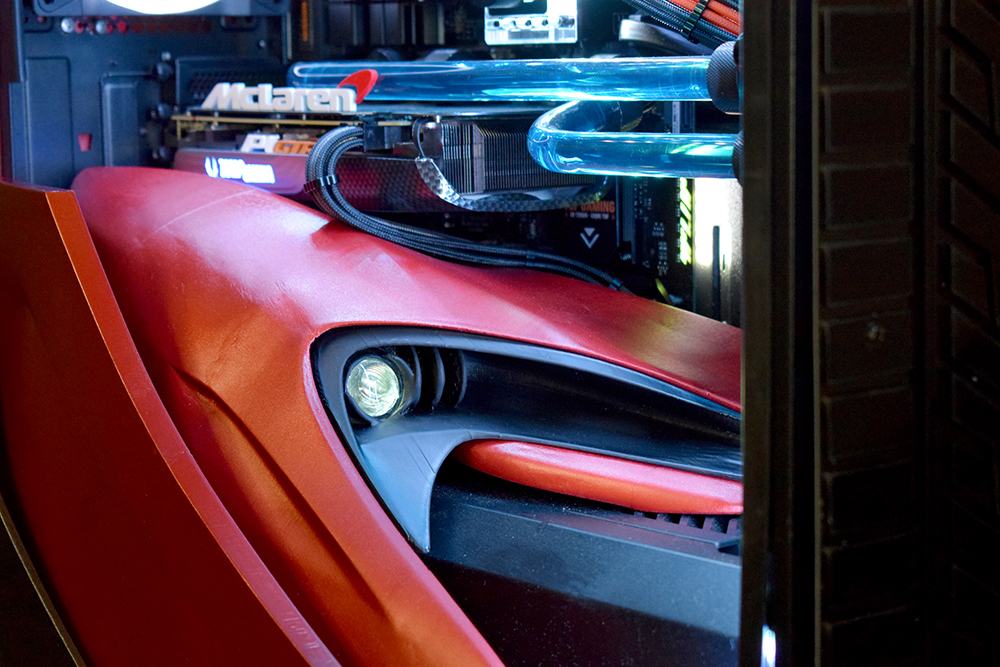

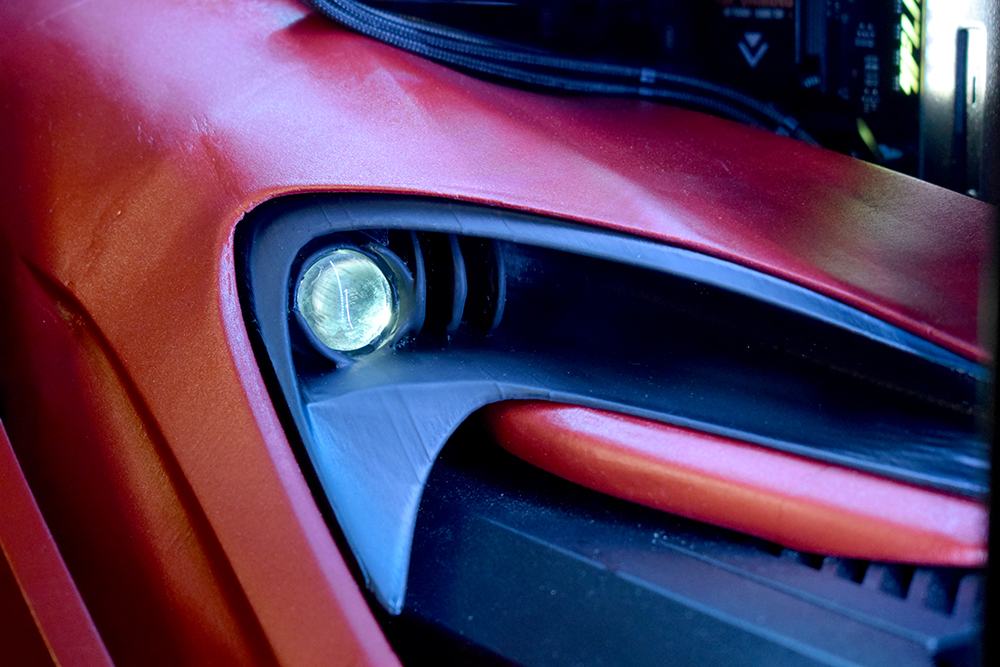

Ich habe die ekelhafte Supports vom Scheinwerfer weggekriegt und er sieht schööön aus!
Um eine realistische Beleuchtung hinzubekommen trat die Kenntnis aus meinem Arbeitsbereich ein: und zwar Optik
Vor paar Monate haben wir in meiner Abteilung unseren Optiklabor umgestellt. Es sind da viele Teile aufgetaucht, die wir nicht mehr brauchen und zur privaten Verwendung mitnehmen dürften.

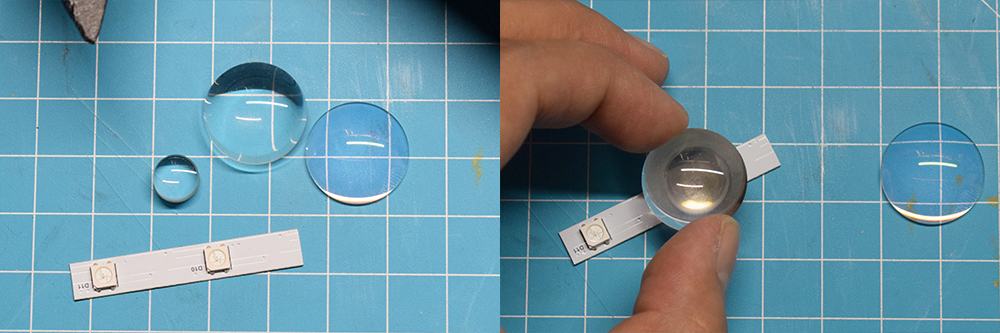

Neben Anderem habe ich Linsen genommen...
Glücklicherweise, passen die 2 cm Linsen perfekt im Scheinwerfer, und so sieht er viel realistischer aus:
Diese genaue Konvexlinse vergößert die Abbildung des LEDs dahinter.
Also, LEDs... Ich habe auch viele dabei.

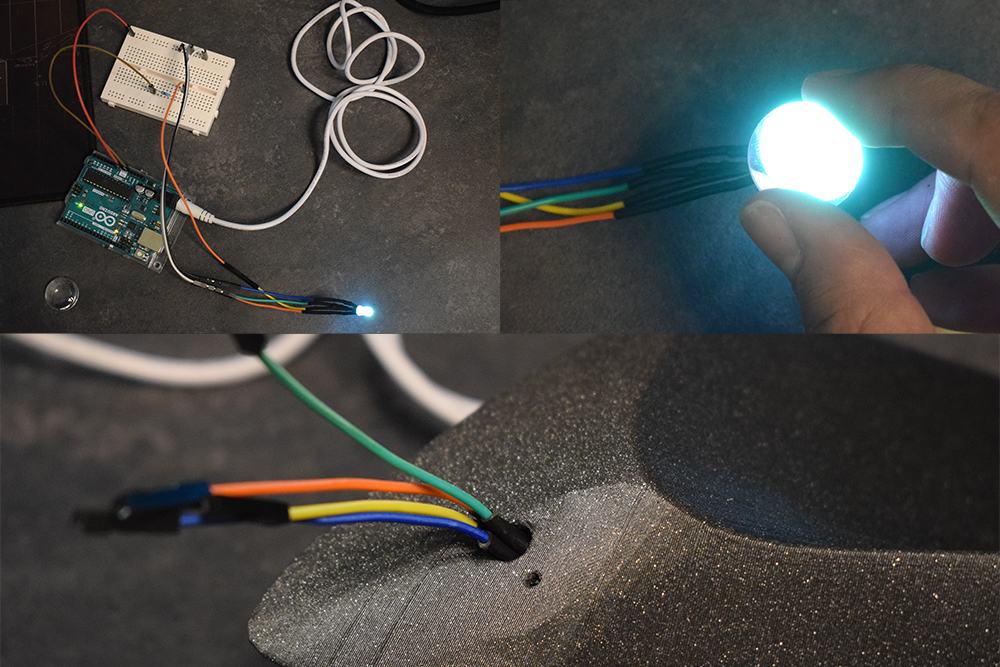

Ich habe einen genommen und mit Arduino (als "Netzteil") und eine 470 kOhm Widerstand (zur Strombegrenzung) erstmal getestet.
Da er ein RGB-LED ist, habe ich alle 3 Farben angeschlossen, um Weiß zu bekommen. War aber leicht blaulich, was seeeehr cool aussah!
Er verbraucht < 5 mA bei 5 V, d.h. < 25 mW. Sehr gering.
Plan ist den später durch den MOLEX-Anschluss des PC-Netzteils zu versorgen.

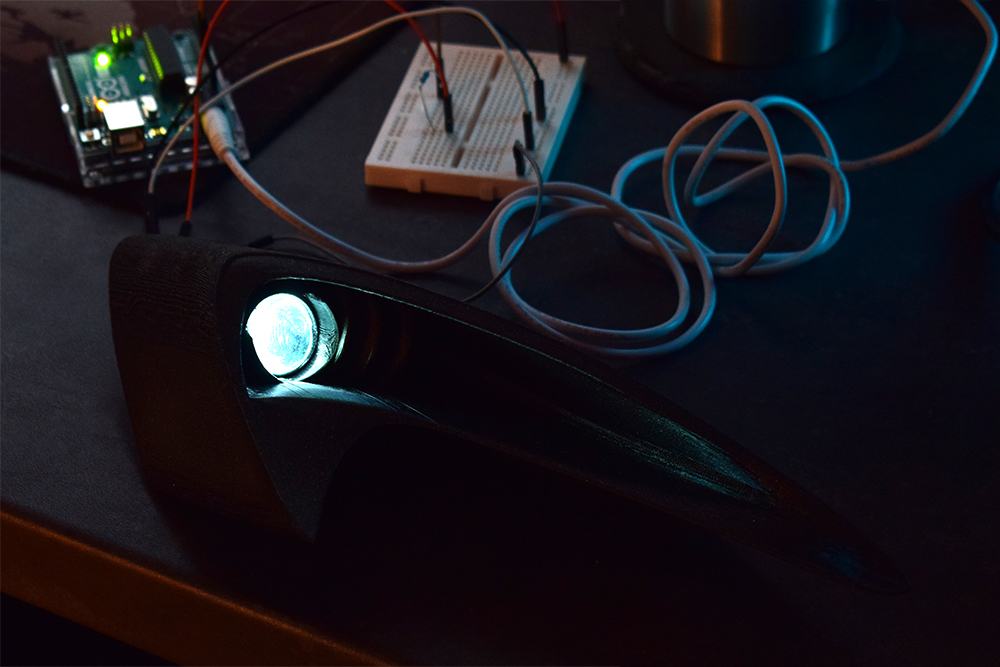

Wenn ich die Linse drauf mache, sieht man genau wie der Lichtstrahl amplifiziert wird, genau wie im Auto.
Diesen LED habe ich durch einer Bohrung in den Scheinwerfer reingebracht.
Es sieht magisch aus
Wie sieht es eurer Meinung bisher aus?

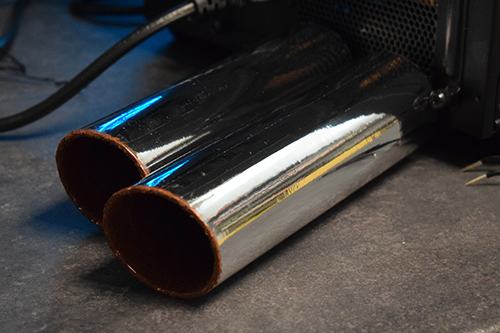

Als nächstes habe ich die Auspuffe mit Chrome foliert. Das Innere habe ich ungleichmäßig mit Patina überzogen, damit es dreckig und genutzt aussieht.
Habe bei mir überlegt, ob ich sie sauber lasse... Aber hej, so halten wir den bösen Blick fern

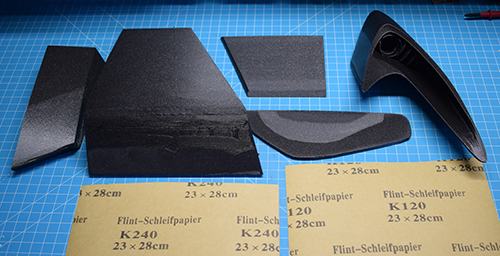

Zuletzt habe ich mit dem Schleifen und das Spritzfüllen der 3D-Drucke angefangen:
Update 17: Viele Aufgaben, Wenig Zeit >>
Finale Fotos >>
...und scheiß auf Styropor
Ja, scheiß drauf
Ich habe die große 3D-Modelle des Autos kleiner geschnitten und (noch mal) zum 3D-Drucken an @Yargen geschickt. Ich glaube dieses Mal kriegen wir es hin, zeitlich bis Ende Februar aber vielleicht nicht...
Bisher ist aber noch bisschen passiert.
Ich habe die ekelhafte Supports vom Scheinwerfer weggekriegt und er sieht schööön aus!
Um eine realistische Beleuchtung hinzubekommen trat die Kenntnis aus meinem Arbeitsbereich ein: und zwar Optik
Vor paar Monate haben wir in meiner Abteilung unseren Optiklabor umgestellt. Es sind da viele Teile aufgetaucht, die wir nicht mehr brauchen und zur privaten Verwendung mitnehmen dürften.
Neben Anderem habe ich Linsen genommen...
Glücklicherweise, passen die 2 cm Linsen perfekt im Scheinwerfer, und so sieht er viel realistischer aus:
Diese genaue Konvexlinse vergößert die Abbildung des LEDs dahinter.
Also, LEDs... Ich habe auch viele dabei.
Ich habe einen genommen und mit Arduino (als "Netzteil") und eine 470 kOhm Widerstand (zur Strombegrenzung) erstmal getestet.
Da er ein RGB-LED ist, habe ich alle 3 Farben angeschlossen, um Weiß zu bekommen. War aber leicht blaulich, was seeeehr cool aussah!
Er verbraucht < 5 mA bei 5 V, d.h. < 25 mW. Sehr gering.
Plan ist den später durch den MOLEX-Anschluss des PC-Netzteils zu versorgen.
Wenn ich die Linse drauf mache, sieht man genau wie der Lichtstrahl amplifiziert wird, genau wie im Auto.
Diesen LED habe ich durch einer Bohrung in den Scheinwerfer reingebracht.
Es sieht magisch aus
Wie sieht es eurer Meinung bisher aus?
Als nächstes habe ich die Auspuffe mit Chrome foliert. Das Innere habe ich ungleichmäßig mit Patina überzogen, damit es dreckig und genutzt aussieht.
Habe bei mir überlegt, ob ich sie sauber lasse... Aber hej, so halten wir den bösen Blick fern
Zuletzt habe ich mit dem Schleifen und das Spritzfüllen der 3D-Drucke angefangen:
Update 17: Viele Aufgaben, Wenig Zeit >>
Finale Fotos >>
Zuletzt bearbeitet:
Spezialbeauftragter
Experte
Scheinwerfer sieht sehr gut aus.
Ich drücke die Daumen für die weiteren Druckteile.
Aber ist das Rost am Auspuff? Hat die Werkstatt den Endtopf da wieder mit SG2 Zusatz angebraten?
Ich drücke die Daumen für die weiteren Druckteile.
Aber ist das Rost am Auspuff? Hat die Werkstatt den Endtopf da wieder mit SG2 Zusatz angebraten?
mudziemodz
Experte
Muss bis zum Last Minute warten, jetzt ist es entweder Arbeiten oder Updates Posten, geht nicht beide zusammen
Aber hier mal schnell ein Foto für @Spezialbeauftragter und in hoher Auflösung besonders für @minimii
Habe die Werkstatt gebeten, den Auspuff noch länger anzubraten.
Aber hier mal schnell ein Foto für @Spezialbeauftragter und in hoher Auflösung besonders für @minimii
Habe die Werkstatt gebeten, den Auspuff noch länger anzubraten.
Spezialbeauftragter
Experte
Braaaaaap-Stu-Stu-Stu-Stu-Stu
Bulletpr00f
Enthusiast
Also Aussehen der Endrohre: leck mich fett! O.O
Nicht ganz das Design, dass ich mir vorgestellt hätte - aber großen Respekt für die Arbeit daran

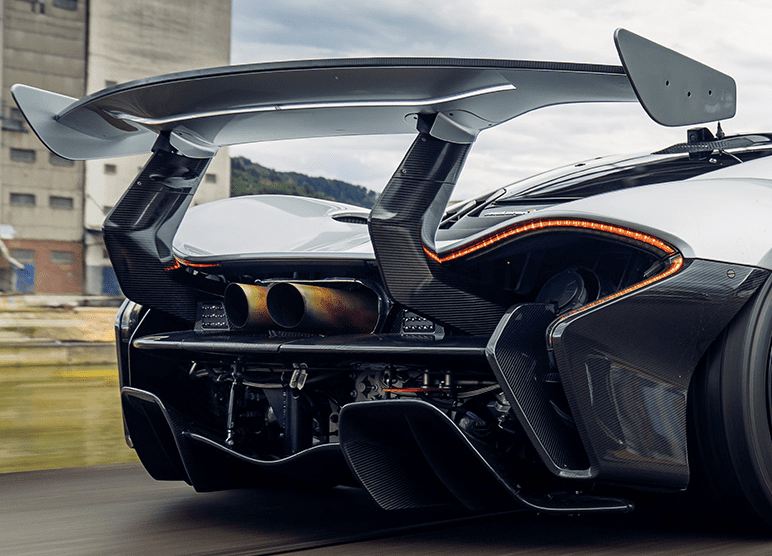

Oder werden die noch in etwa so:
(Quelle: https://www.mechatronik.de/verkauf/fahrzeugangebote/mclaren-p1-gtr/)
angeordnet?
Nicht ganz das Design, dass ich mir vorgestellt hätte - aber großen Respekt für die Arbeit daran
Oder werden die noch in etwa so:
(Quelle: https://www.mechatronik.de/verkauf/fahrzeugangebote/mclaren-p1-gtr/)
angeordnet?
mudziemodz
Experte
Danke schön 😊
Ich habe überlegt ob ich noch Rost einfüge, aber da ich mit dem Chrome Look gegangen bin passt es nicht ganz, da Chrome an sich nicht rostet.
Bulletpr00f
Enthusiast
Ich meinte auch eher die Anordnung der Rohre
mudziemodz
Experte
Achso also platztechnisch geht es nicht genau so, aber übereinander.Ich meinte auch eher die Anordnung der Rohre
mudziemodz
Experte
VorauseilenderGehorsam
Legende
Mutig, hat sich gelohnt. Sehr abstrakt. Mega Arbeit 💪
mudziemodz
Experte

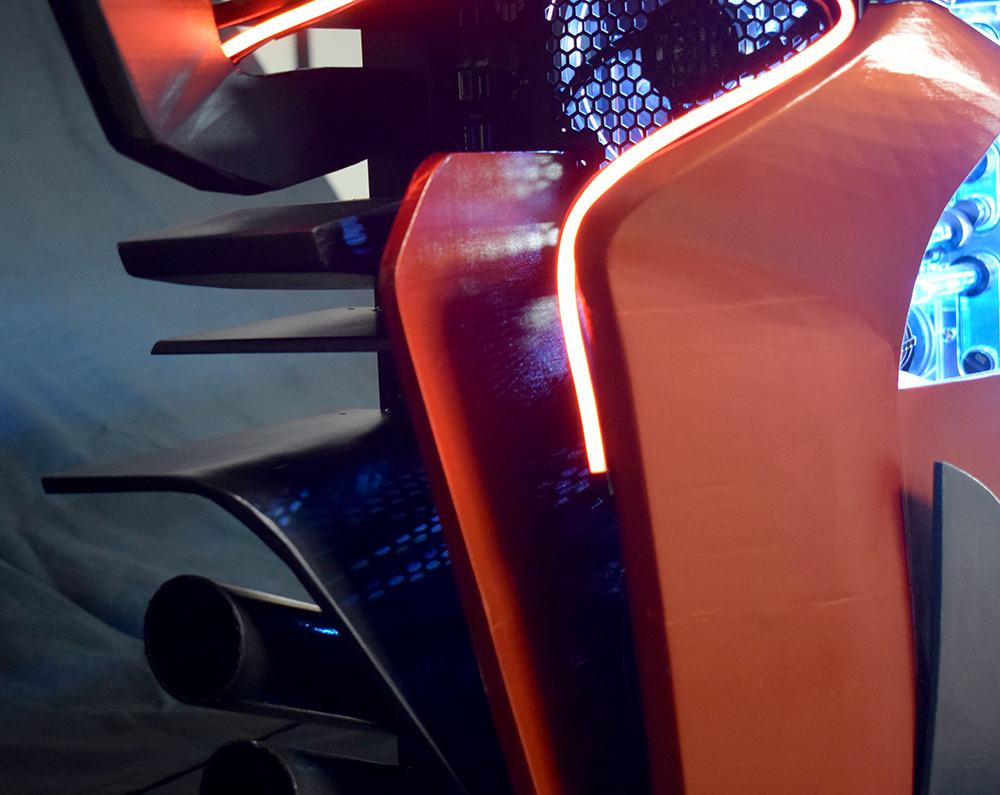

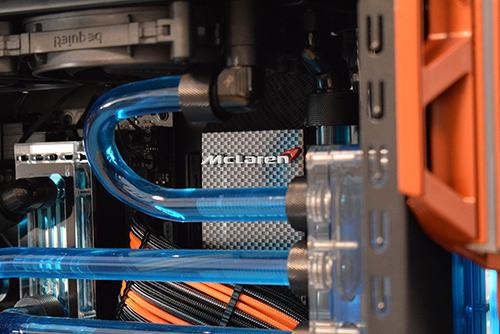

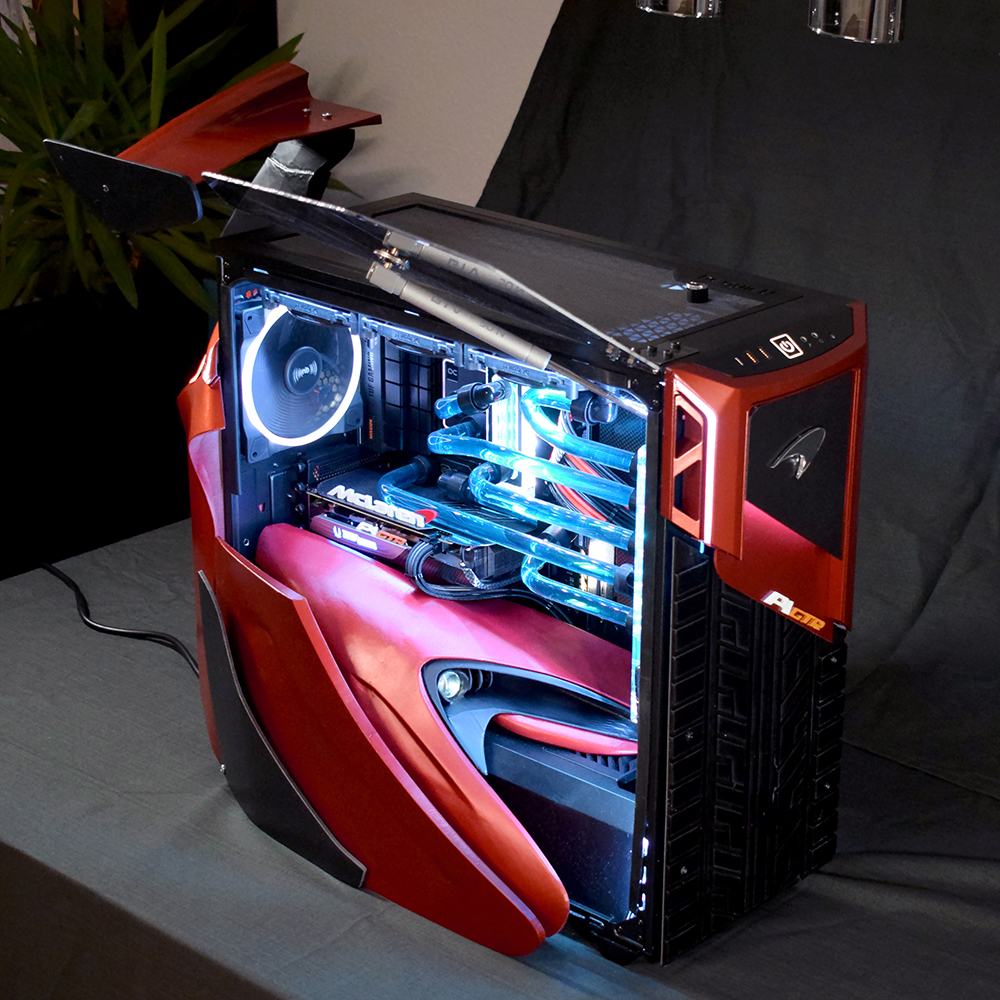

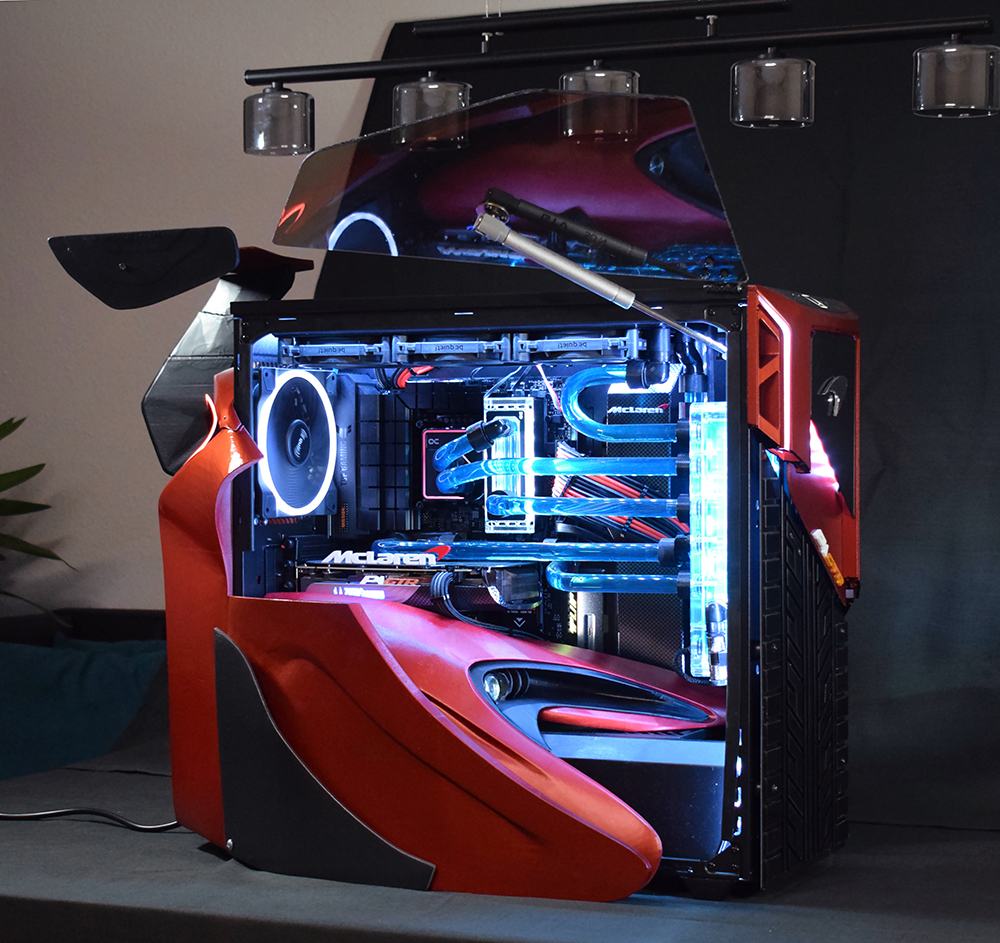

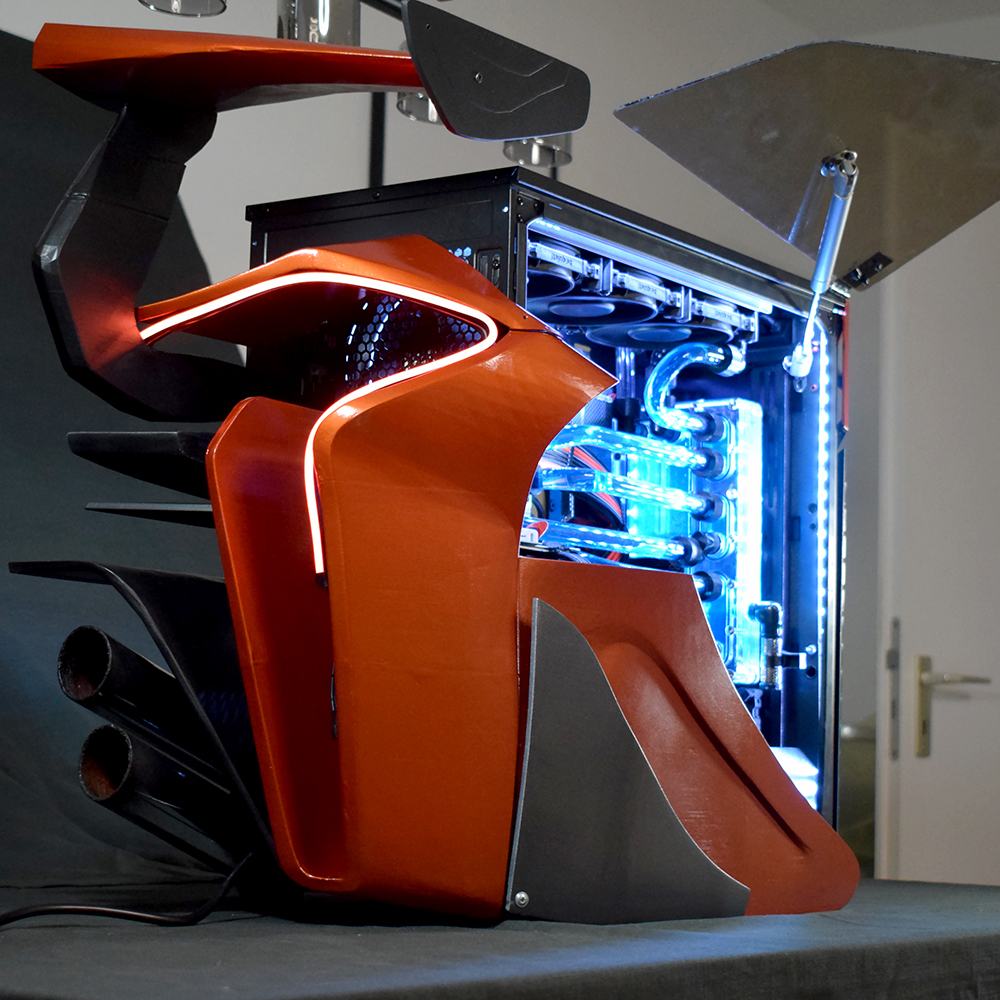

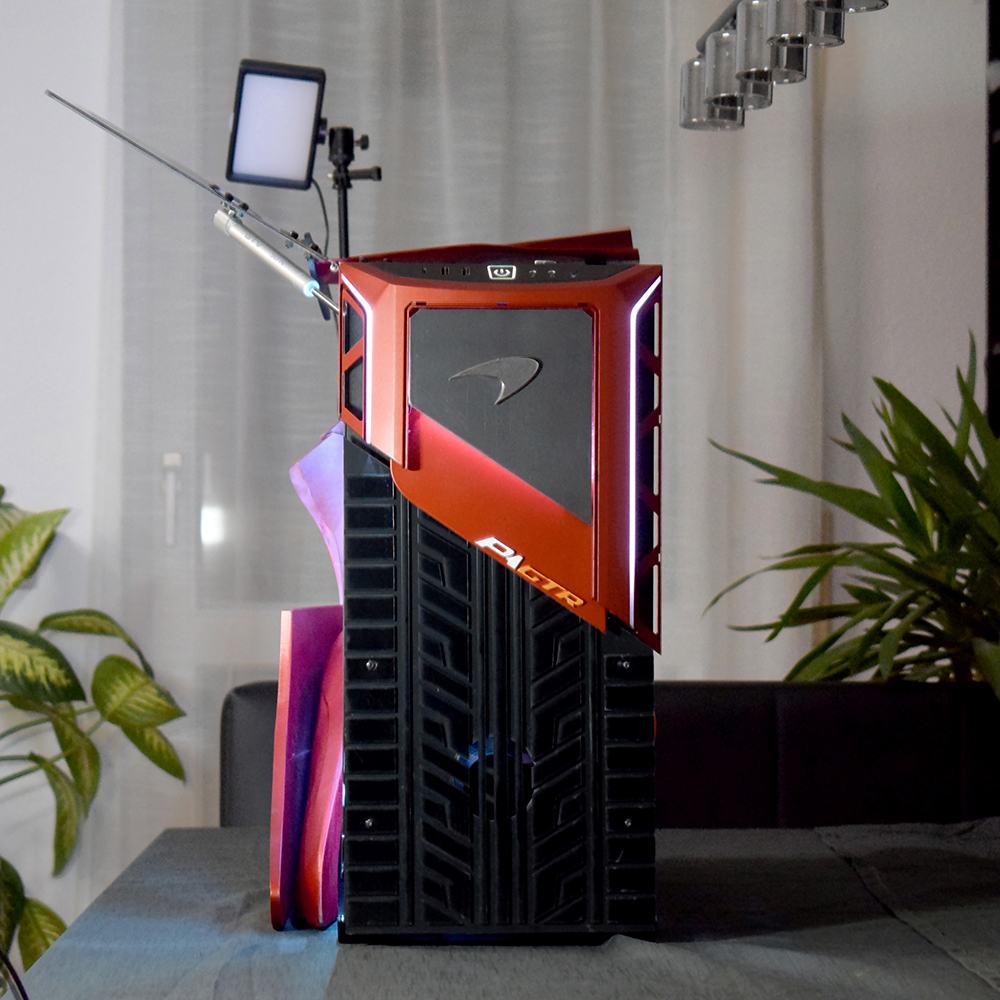

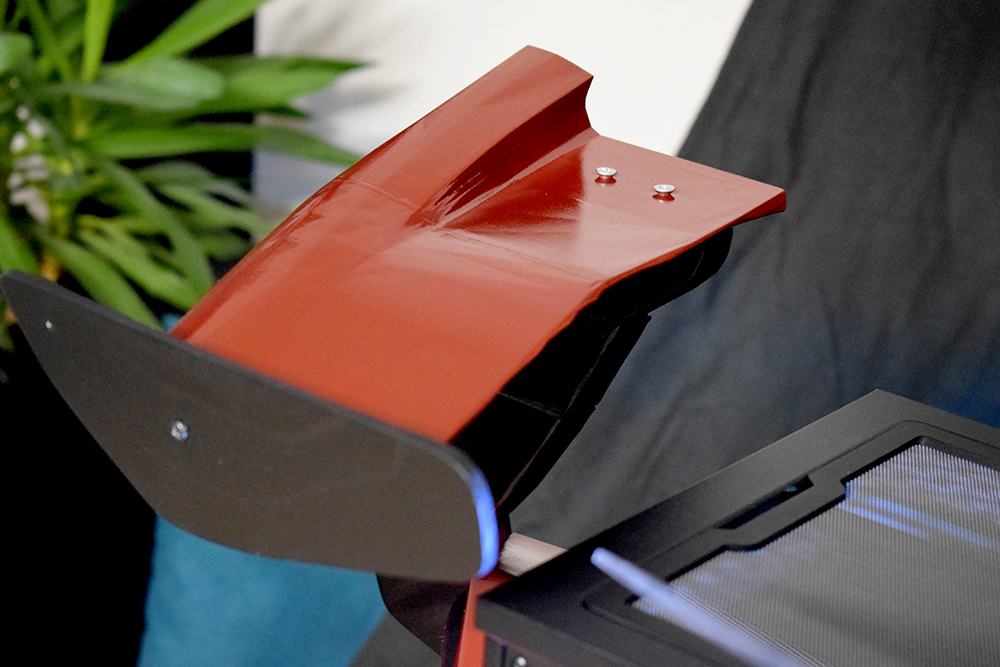

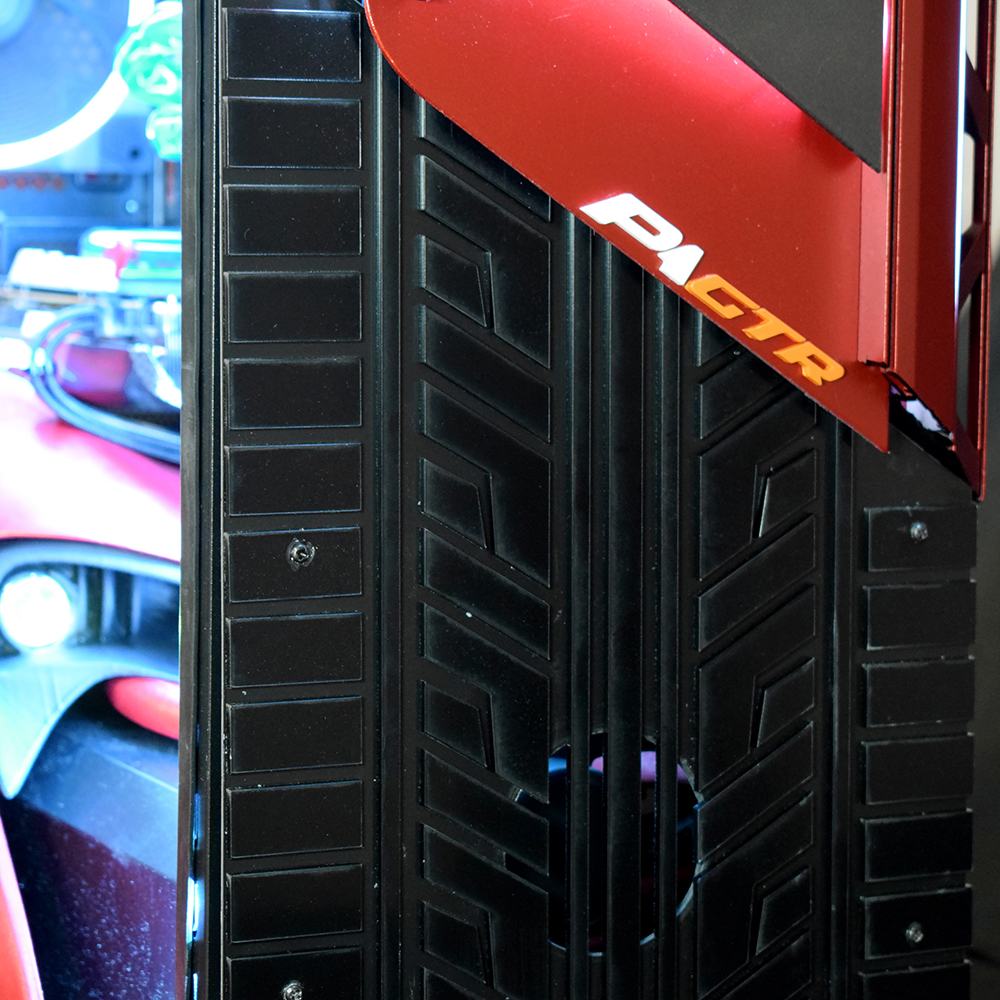

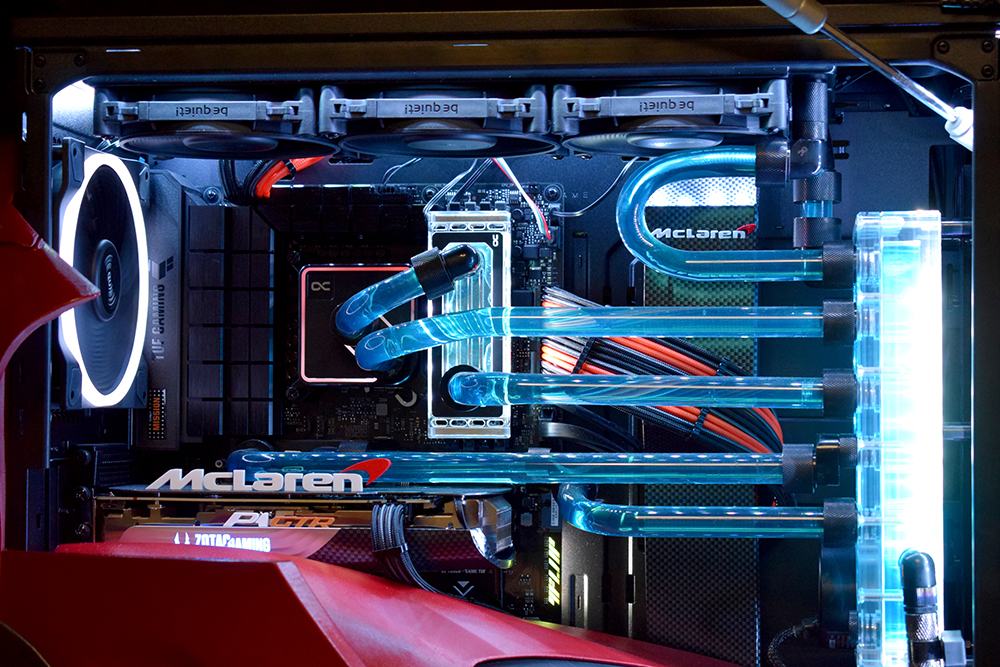

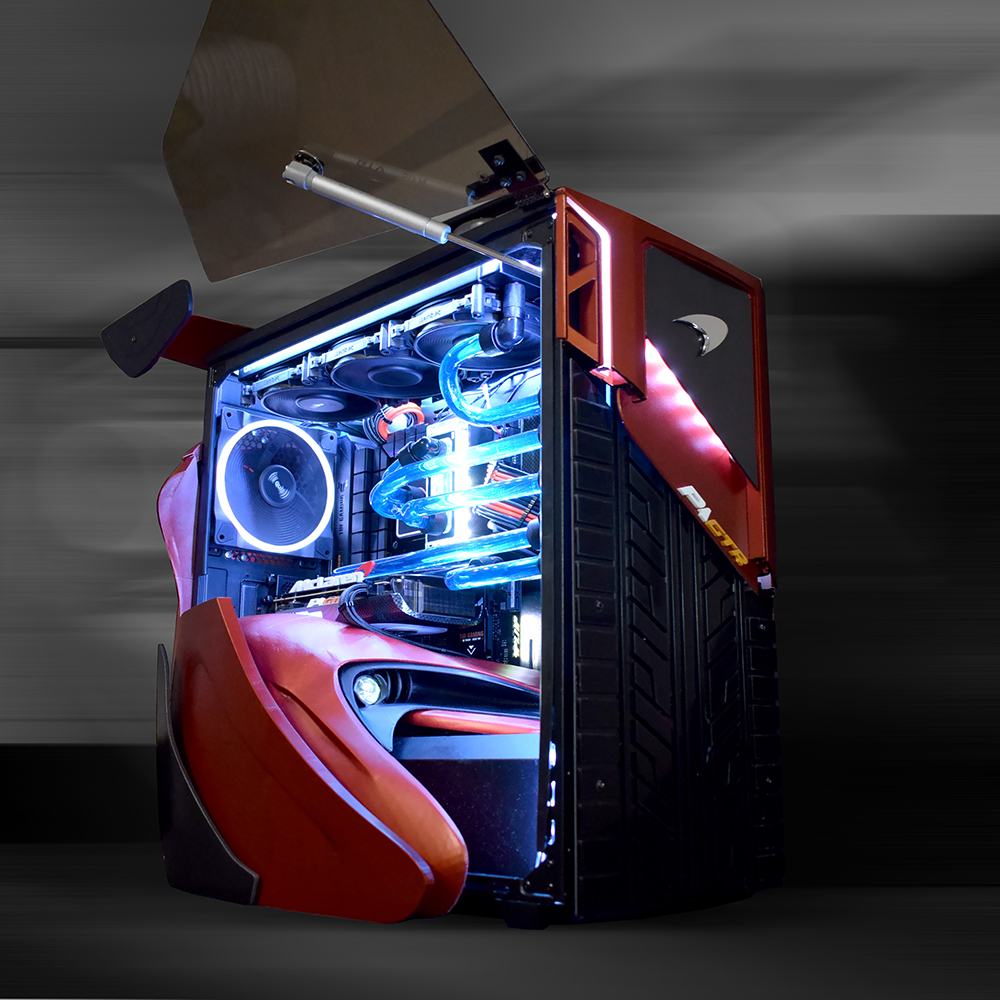

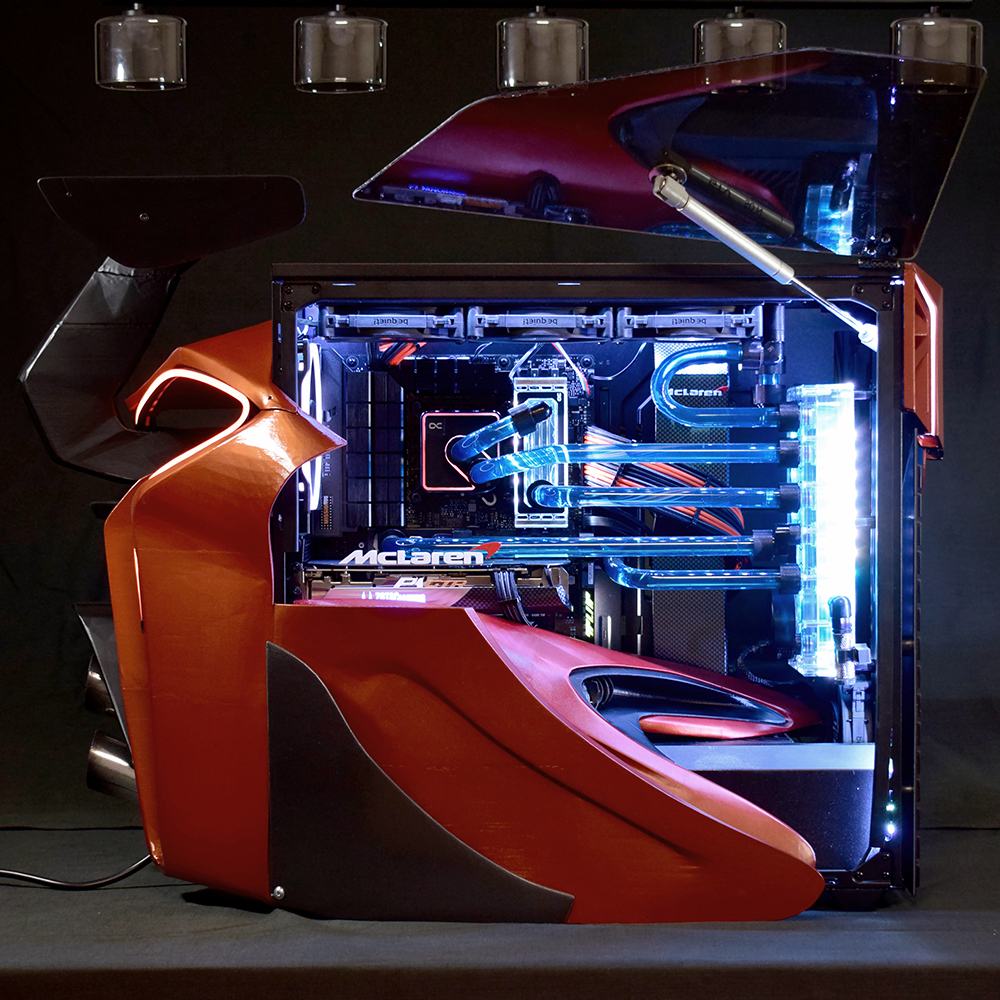

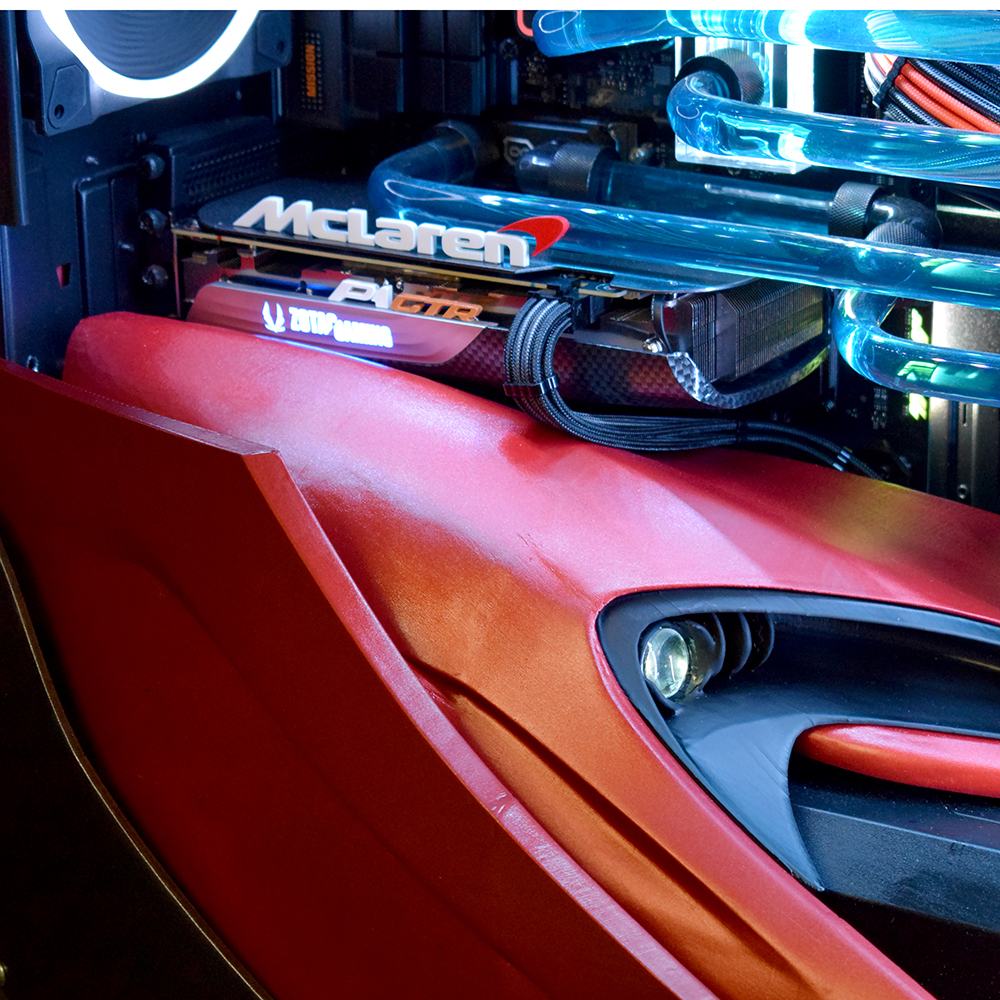

Ich habe noch Fotos zur letzten Bearbeitung aber hatte keine Zeit, die im Worklog zu zeigen. Ich werde sie bei Gelegenheit später posten.
Im Build fehlt noch das obere Teil der "Tür", ist irgendwie beim Drucken ausgefallen. Aber ich finde der Build so auch passend.
Ein großen Dank an @Yargen, der den Auftrag zum 3D-drucken angenommen hat 🍻
Ich bin mit der Arbeit nicht 100% zufrieden... Ich hatte nicht außreichend Zeit die Oberflächen perfect zu bearbeiten, das sieht man schon in den Bildern. Aber bin sehr glücklich, dass ich etwas vor dem Deadline liefern könnte. Ich hoffe es wird euch gefallen.
Im Build fehlt noch das obere Teil der "Tür", ist irgendwie beim Drucken ausgefallen. Aber ich finde der Build so auch passend.
Ein großen Dank an @Yargen, der den Auftrag zum 3D-drucken angenommen hat 🍻
Ich bin mit der Arbeit nicht 100% zufrieden... Ich hatte nicht außreichend Zeit die Oberflächen perfect zu bearbeiten, das sieht man schon in den Bildern. Aber bin sehr glücklich, dass ich etwas vor dem Deadline liefern könnte. Ich hoffe es wird euch gefallen.
Ähnliche Themen
[Kaufberatung]
PC Aufrüstung (inkl. neuem Motherboard)
