[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.209
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 650
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 678
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 423
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 509
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Hört damit auch das dauerhafte leuchten der CPU LED wieder auf?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Man kann LED allgemein abschalten klar, dann leuchtet nichts mehr auf.

mit dem A40 Uefi war das "Problem" erst aufgetauscht und die LED lässt sich nicht ausknipsen. (OK, ich könnte sie auslöten)

nope, leuchtet noch

Verstehe nicht was so störend ist wenn so eine Mini LED leuchtet aber jeden das seine.

Hat von euch schonmal jemand den Code 94 an der Debug LED gehabt und/oder weiß was er bedeutet? Mein PC bootet nicht mehr. ...
CMOS Reset über Button/Jumper und entfernen der Batterie hat nicht geholfen
Minimalkonfiguration, Tausch der Grafikkarte und des RAM ebenso nicht
Ausbau der Laufwerke auch nicht ...
Bin echt ratlos ...

Code 94 = PCI Bus Enumeration 32

Es gibt verschiedenste Foreneinträge zu dem Thema und hat wohl was mit einer PCI-Karte oder einem -Slot zu tun. Mit etwas Glück hilft es dir ja.

MSI ist Lustig. In den Changelogs für das A5, wurde der Eintrag für Boot time entfernt. Sehr vertrauenserregend....

OK, bei mir ist es die Grafikkarte die sich still und leise verabschiedet hat. ... 🤮

Moin zusammen,

ich bin jetzt auch im Club der X570 Unify Besitzer.... :-) Eigentlich läuft alles ganz gut..

Konfig:.
MSI MEG X570 UNIFY
AMD Ryzen 3700X
GraKa: Asus GeForce GTX 1660 Super Dual Adv. Evo
32GB RAM, G.Skill DDR4 PC 3600 CL18 KIT (2x16GB) 32GVK Ripjaw
500GB Seagate FireCuda 520 SSD NVME
Netzteil: 650W BeQuiet Straight Power 11 Platinum
Gehäuse: be quiet! Silent Base 600

gerade habe ich das neue BIOS A50 geflasht...
Danach hab ich mal im BIOS rumgestöbert und bin auf die Einstellung zum "Power Surge" gestossen. Die hab ich dann auf enabled gestellt. Jetzt schaltet sich der Rechner immer direkt nach dem Einschalten ab. und beim nächsten Start kommt eine Meldung, daß es einen Power Surge gegeben hat...
Kennt das einer von euch?

Beste Grüße

Matze

Um es mit den Worten von MSI Support auszudrücken - kauf dir ein besseres Netzteil, das Problem liegt sicher nicht bei MSI^^ (natürlich nicht^^)

Wie bei jedem Hersteller. Und der Hersteller des Netzteiles sagt, dass es am Board liegt. Als Kunde ist man immer der Verlierer.

Weiß jemand ob der PCIe Slot 5, also der unterste große Slot sich lanes teilt? Finde im Handbuch nichts. Frage deswegen denn ich habe eine PCIe x4 M2 Adapter eingebaut mit einer 970 EVO welche auch denn vollen Speed hat aber irgendwie hakt das System jetzt leicht. Programme öffnen sich jetzt etwas langsamer welche auf einer anderen M2 sind oder auch auf einer normalen SSD. Habe nun 4 M2 NVME und 2 normale SSD. Alle M2/SSD erreichen denn vollen Speed aber dennoch hakt es warum auch immer nun beim starten. Wenn ich denn Adapter raus nehme öffnen sich die Programme wieder normal schnell. Ich denke daher das der Slot sich lanes teilt nur mit was? Oder der Adapter ist nicht 100% Kompatibel?

Eventuell hilft dir das ja ein wenig

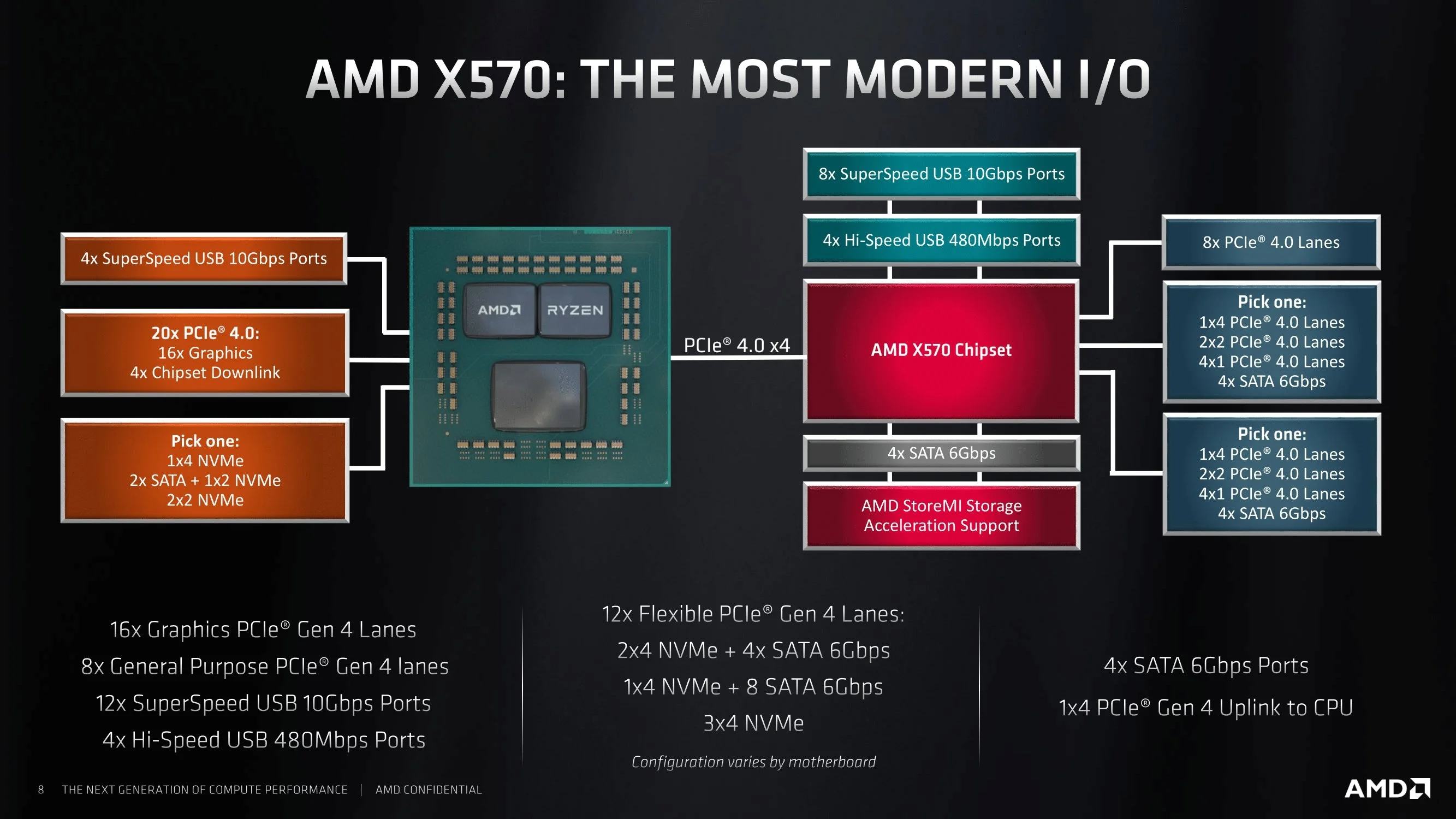

X570 Block Diagram.jpg
  • CPU: 24 PCIe 4.0 Lanes - 16 für für GPU - 4 für den Chipsatz - 4 für den oberen NVME PCIe 4.0 Steckplatz
  • Chipsatz: 20 PCIe 4.0 Lanes - davon 12 PCIe 4.0 Lanes mit flexibler Anbindung.
Wenn du also alle Steckplätze ausnutzt passiert das, was du aktuell erlebst. :)
Ergo, die kleineren Datenträger verkaufen und auf größere NVME umsteigen

Alle Steckplätze? M2 alle 3 ja aber das ist kein Problem bei x570. Und bei denn Slots nutze ich nur denn ersten x16 für die Grafikkarte und denn untersten für denn Adapter und dann eben noch 2 SATA Ports. Also von daher sollte das locker passen?

Nachdem mein ASUS Board die Segel gestrichen hat, bin ich seit gestern Unify User. Da paßt bis jetzt alles - Kühlung, Leistung, Ausstattung - vor allem eine vernünftige Lüftersteuerung.
Einzig das BIOS finde ich etwas unübersichtlich, sicher auch eine Frage der Gewohnheit.

@Scoty, klamm mal zum Test eine SATA SSD ab.

@computerfouler, Glückwunsch zum Board, ich stehe nach 9 Monaten noch auf Kriegsfuß mit dem UEFI und die Soundlösung ist Treiberseitig sowas von 🤮, aber ja, der Rest passt.

Die Sata Ports werden beim Unify doch von einen extra Chip versorgt? Die 2 SSD hängen an Sata1 und Sata 2.

Das perfekte X570 Board scheint es wohl nicht zu geben, das Unify geht aber schon gut in diese Richtung. Bei MSI mag ich das Gamer/Kiddy Design der meisten Boards überhaupt nicht. Dagegen ist das Unify eine Augenweide, bis auf den unvermeidlichen Drachen auf dem Chipsatzkühler.
Hatte erst mit dem Tomahawk geliebäugelt, das hat mir für die paar Euro weniger aber zu viele Abstriche in der Ausstattung.

Cr@zed^ schrieb:
Eventuell hilft dir das ja ein wenig

Anhang anzeigen 528319
  • CPU: 24 PCIe 4.0 Lanes - 16 für für GPU - 4 für den Chipsatz - 4 für den oberen NVME PCIe 4.0 Steckplatz
  • Chipsatz: 20 PCIe 4.0 Lanes - davon 12 PCIe 4.0 Lanes mit flexibler Anbindung.
Wenn du also alle Steckplätze ausnutzt passiert das, was du aktuell erlebst. :)
Ergo, die kleineren Datenträger verkaufen und auf größere NVME umsteigen
Zum Vergrößern anklicken....

Das Unify hat nur 4 SATA-Anschlüsse, das heißt, es sollten insgesamt 16 PCIe 4.0 Lanes zur Verfügung stehen.

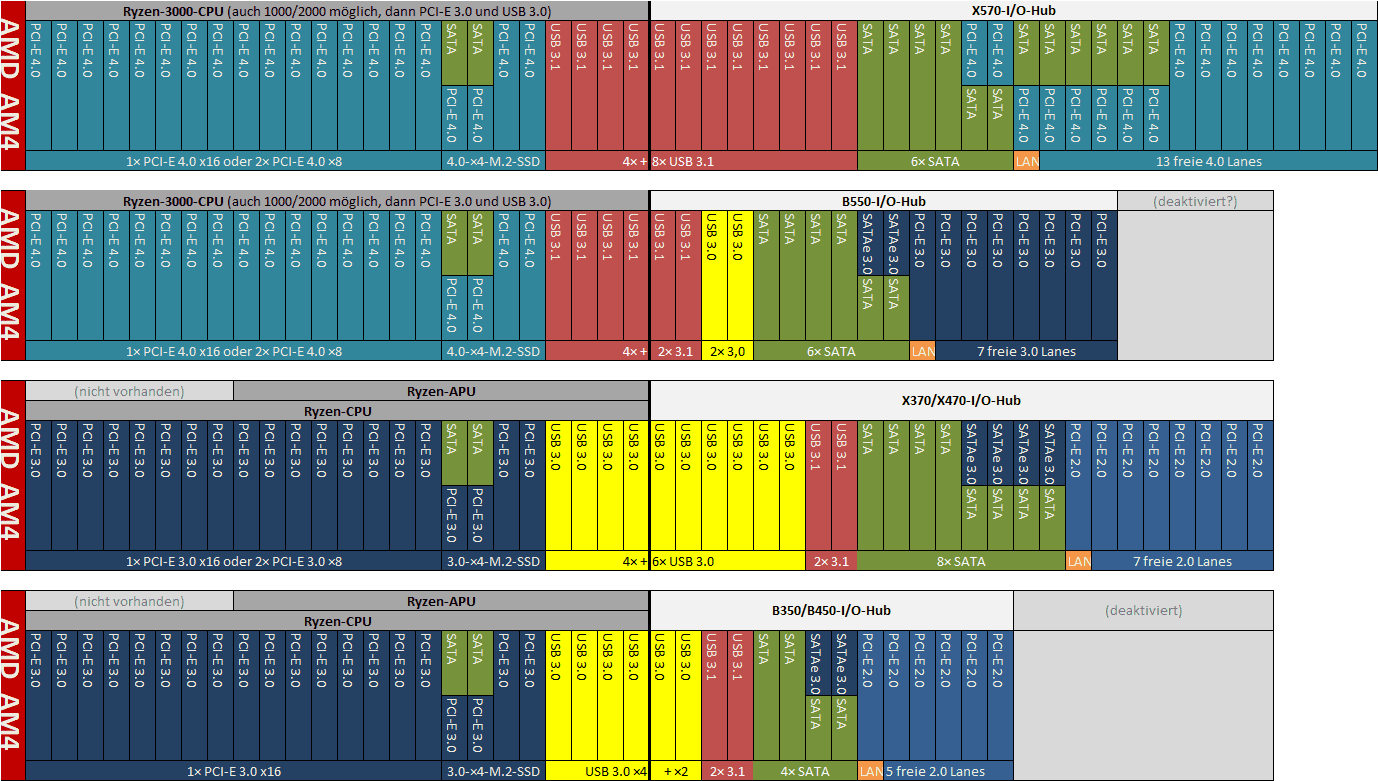

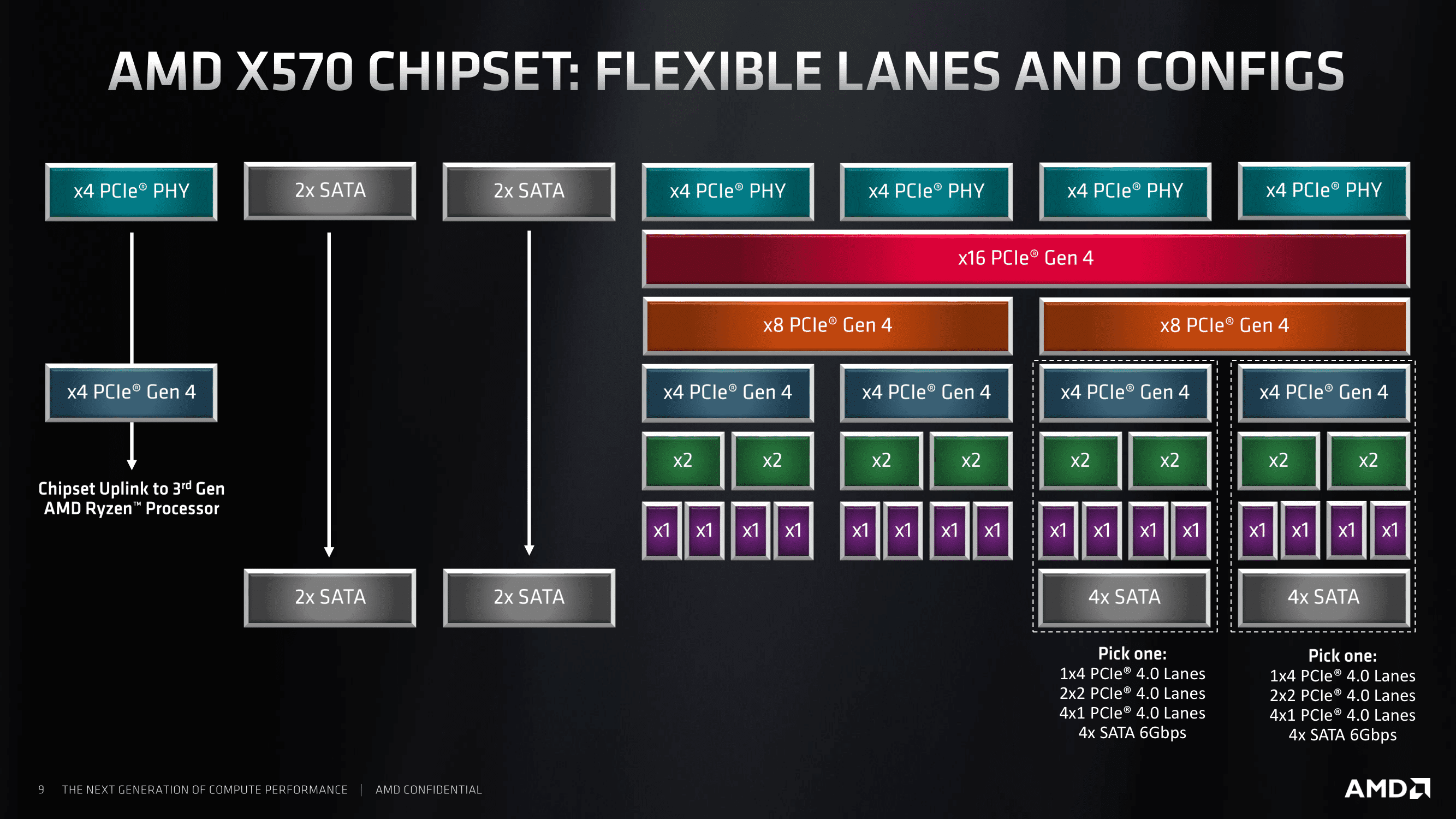

AM4-IO-Hubs-2020-pcgh.png AMD-X570-PCIe-Lanes.png

Zwei mal 4 für die NVME-M.2, weitere 4 für den unteren PCIe x16 Slot, je einen für LAN und WLAN/BT, und laut Handbuch kann man nur einen der beiden PCIe x1 verwenden, also müssten die beiden sich eine Lane teilen. Müsste eigentlich sogar noch eine PCIe Lane übrig sein... :unsure:

Das Board gibts grad für 267€ zu kaufen. Überlege ob ich zuschlagen soll. Weiß nur nicht genau, wo ich meine zwei Grafikkarten + Soundkarte unterbringen soll :d.
Kommt von AMD denn irgendwas neues in absehbarere Zukunft also X670 oder so?
DerRob schrieb:
Das Unify hat nur 4 SATA-Anschlüsse, das heißt, es sollten insgesamt 16 PCIe 4.0 Lanes zur Verfügung stehen.

Anhang anzeigen 528376 Anhang anzeigen 528377

Zwei mal 4 für die NVME-M.2, weitere 4 für den unteren PCIe x16 Slot, je einen für LAN und WLAN/BT, und laut Handbuch kann man nur einen der beiden PCIe x1 verwenden, also müssten die beiden sich eine Lane teilen. Müsste eigentlich sogar noch eine PCIe Lane übrig sein... :unsure:
Zum Vergrößern anklicken....

Soweit ich weiß hat man entweder die Wahl zwischen 3x m.2 + 4x SATA oder 2x m.2 + 6xSATA ohne Verlust irgendwelcher Lanes bei Vollbestückung.

Cr@zed^ schrieb:
OK, bei mir ist es die Grafikkarte die sich still und leise verabschiedet hat. ... 🤮
Zum Vergrößern anklicken....
Gehört hier eigentlich nicht rein, aber mein lieber Scholli was Mindfactory sich da mit meiner RX 5700 XT erlaubt hat...
Am Samstag Nachmittag im Paketshop abgegeben und Morgen darf ich meine Austauschkarte in Empfang nehmen, Chapeau!

Kurzfazit von meiner Seite

Board/Layout - Verarbeitung, Design Anschlüsse.
Für mein Gehäuse (Corsair 465X) kann man es nicht viel besser machen. passt. Die Verarbeitung ist sehr gut, ein echter Brocken. Das beginnt schon bei der Auswahl der Schrauben, für VRM und Chipsatzkühler.
Keine "Einmaldrehweichschrauben" wie bei Asus, sondern vernünftige Qualität und endet bei den massiven VRM Kühlern.
Die technischen Einzelheiten sind mir nicht so wichtig, ist halt ein X570 Board.

Was mich letztlich zum MSI gebracht hat ist die Kühllösung für den Chipsatz, diese haben eigentlich alle Hersteller mehr oder weniger schlecht gelöst. Viel schlechter als Asus kann man es eigentlich nicht machen, die Lösung von MSI ist hier eindeutig die bessere Wahl.
Dieses X570 Board, kann in Gehäusen mit einigermaßenem Airflow passiv betrieben werden und zwar auch wenn meine RTX 2070S zwei Stunden unter Vollast den Chipsatz fönt.
Mein Crucial RAM lief mit den Einstellungen 3800/16/18.. sofort ohne Stress, Bustakt 1900 auch kein Problem. Das Board läuft bei mir ohne PBO und hat immer um ~ 100-150 höhere CB20 Werte als das Asus Strix E.
Nicht wirklich wichtig, aber auffällig.

Das BIOS ist nicht so mein Ding - Warum diese riesigen Schaltflächen am Rand und der relativ kleine Text in den Menüs? Trotzdem, wenn man länger unter der Lüftersteuerung von Asus gelitten hat, ist die von MSI echt eine Offenbarung.

Vor dem Unify hatte ich ein Asus x470 Prime. Findest du die Lüftersteuerung echt besser? Ich meine, dass bei x570 Asus Boards diese relativ gleich geblieben ist.
Grafisch finde ich beide mehr oder weniger identisch. Was ich aber bei dem Unify vermisse ist, dass ich die Lüfterkurve manuell über Werte eintragen kann. Das fand ich bei Asus besser.

Ja, definitv. Der X570 Chipsatzlüfter ist bei Asus überhaupt nicht regelbar, über 75Grad werden immer 100% Lüftergeschwindigkeit angelegt. Ohne Modbios (da geht das) nicht brauchbar und das bei einem 300€ Motherboard. Das vergurkte Design der gesamten X570 Kühllösung von Asus mal nicht bewertet.
Bei MSI finde ich das Geschiebe der Lüfterwerte im Hardwaremonitor auch nicht gut, aber Werte für die Voltzahl kann man doch auf der rechten Seite eingeben oder nicht?

Zuletzt bearbeitet:
Also ich bin vom Crosshair VI zum Unify gewechselt und kann das so nicht bestätigen.
Lüftersteuerung - dickes Plus Asus
Uefi Layout - dito
Uefi Optionen - dito
Onboardsoundtreiber - dito
Ramkompatibilität - ditp (nach UEFI Update wollte mein FlareX auf dem MSI nicht mehr)

Einzig der Chipsatzlüfter und das fehlen der RGB Kinderkirmes ist mein Plus für das MSI.

X370 ist eben nicht X570, die Crosshair haben auch mehr Optionen im Bios freigeschaltet.

Zuletzt bearbeitet:
Ich bin ja ein Mensch der Dokumentation, ich dokumentiere jeden Mist den ich mache :d
Ich habe begonnen meine neue Konfiguration zu dokumentieren indem ich die wichtigsten Punkte in einem zentralen Dokument zusammenfasse. Und da hier die Frage der Slotbelegung aufkam, möchte ich euch meine bisherige Doku zur Verfügung stellen. Die ist jetzt noch nicht fertig und auf mein System zugeschnitten. Aber ich habe die Vorarbeit geleistet und wer möchte, kann sie ja an seine Bedürfnisse anpassen.
Beitrag automatisch zusammengeführt:

übrigens: alle Abbildungen sind maßstabgetreu, man macht ja keine halben Sachen :d


Anhänge

  • MSI MEG X570 UNIFY Belegung der Slots.zip
    1,2 MB · Aufrufe: 185
Jetzt wird es dumm. 🤮
Mit einer HD7870, R9 280 und GTX1080 läuft mein PC. Mit meiner alten XFX RX5700XT lief er nicht, weswegen ich die Karte reklamierte. Heute die neue eingebaut und wieder nichts. Von einem Freund eine Red Devil 5700XT eingebaut und nichts, meine XFX läuft bei ihm aber ohne Probleme. ...
