[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.209
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 650
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 678
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 423
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 509
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Mein PC ist über LAN mit einem FRITZ Repeater 3000 verbunden, welcher widerrum via WLAN mit dem Router verbunden ist -> Access Point.
Einen Unterschied zwischen einer direkten WLAN-Verbindung zum Router oder einer indirekten Verbindung über den FRITZ Repeater 3000 kann ich nicht feststellen.

Die originale WLAN-Antenne habe ich allerdings (aus rein praktischen Gründen) gegen zwei 8dBi Antennen ausgetauscht.
Ob dies allerdings auschlaggebend ist, kann ich nicht sagen, da ich die originale WLAN-Antenne nie genutzt habe.

Als BIOS-Version habe ich aktuell A5 drauf. Wobei ich auch bei den vorherigen Versionen diesbezüglich keine Auffälligkeiten festestellen konnte.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
ich frage mich halt ob sich A6 für nen 3800X ohne T lohnt ?

Nabend zusammen, ich habe mir das Unify für eine 3900X zugelegt, wurde auch schon geliefert, es fehlen nur noch RAM und eine zusätzliche neue NVMe. So wie ich das sehe, sind die NVMes zwischen den PCIe Slots direkt mit dem Kühler verbunden, der überhalb des ersten PCIe Slots aber nicht. Ist es egal, welce NVMe Slots belegt werden?

Danke und Gruß
Archangel

Bei genauem Hinsehen erkennst du, dass keiner der drei NVMe-Kühler direkt mit dem Chipsatzkühler verbunden ist.
Und da die Anbindung aller drei Slots identisch ist -> PCIe 4.0 x4, kannst du die nach belieben bestücken.

Alle drei M2 Plätze sind gleich angebunden, einziger Unterschied der oberste läuft direkt über die CPU, die beiden unteren über den Chipsatz.

Zuletzt bearbeitet:
War jemand schon mutig und hat das neue Beta BIOS getestet?

Das neue Beta Bios läuft normal.

Ich meine mal gelesen zu haben, man könnte das zweistellige Display auf dem Board abschalten, ich habe dazu im Bios aber nichts gefunden.
Kann mir jemand sagen ob und wie das geht?

Vielen Dank :)

Dazu musst du im EZ Mode (F7) die Indication LED Control deaktivieren. Danach ist die Beleuchtung komplett abgeschaltet.

Cr@zed^ schrieb:
Ich kriege kein Bild mit einer 5700, mit den alten läuft es
Zum Vergrößern anklicken....
Das gleiche Problem habe ich mit meiner RTX 3090 auch, es kommt einfach kein Bild. Hingegen mit meiner "alten" Graka eine GTX 1650 Super läuft alles ganz normal.
An was kann das liegen, bitte dringend um Hilfe.
Beitrag automatisch zusammengeführt:

Habe im BIOS auf PCI 3.0 umgestellt, jetzt läuft alles.
Das ist doch aber ein Witz, gerade PCI 4.0 ist doch das Top Feature des Boards, plus die passende 4.0 fähige Graka und dann kann mans nicht nutzen. Was soll das?
Fehlkonstruktion?

Zuletzt bearbeitet:
Mein Board war inzwischen bei MSI zur "Reparatur" (was dort repariert wurde stand aber nicht im Protokoll) kam zurück und der selbe Fehler besteht weiterhin, also wieder zurück.
Ich habe mir jetzt ein Übergangsboard bis das Crosshair VIII Dark Hero kommt gekauft und damit läuft alles wieder wie es soll. Beim "reparierten" Board wurden letzte Woche nachdem es zurück kam unter anderem 3 verschiedene RX 5700 und 5700 XT getestet, keine lief. Aber alle anderen Karten, wie z.B. GTX 1080 Ti, RX Vega64, R9 280X und HD7970 liefen. Ich bin der Meinung, dass der Fehler im PEG Slot zu suchen ist. Irgendwo vom Slot zur CPU, die die PCIe 4.0 Lanes zu Verfugung stellt, hat das Board anscheinend Probleme wenn man öfter die Grafikkarte ausbaut und wechselt.

Ich habe das auch schon bemerkt vor kurzem als ich zuletzt Grafikkarten gewechselt habe. Monitor bekam entweder ein Signal aber kein Bild oder kein Signal. CMOS clear brachte nichts. Nach erneutem einbauen ging dann wieder alles. Ich habe das aber erst seit dem neuen Bios, davor viel mir das nicht auf. Auf jeden Fall sehr merkwürdig. Bin von AMD zu Nvidia gewechselt, also egal welcher Hersteller.

Ich habe leider keine 3080 oder 3090 zu m verifizieren gehabt, aber UEFI von A30 bis A60 alle getestet.

Das macht mir bisschen Angst, weil ich Ende des Jahres upgraden wollte.

Sie laufen ja, warum gerade jetzt nach einen Wechsel zu diesen Problem kommen kann weiß ich nicht. Ist auch nur am Anfang, wenn es mal läuft dann ist nix mehr. Hatte auch keine 3000er Karte sondern gt1030 und gt710 getestet.

Am Donnerstag muss ich eh alles ausbauen, mal schauen ob es dann wieder zickt.

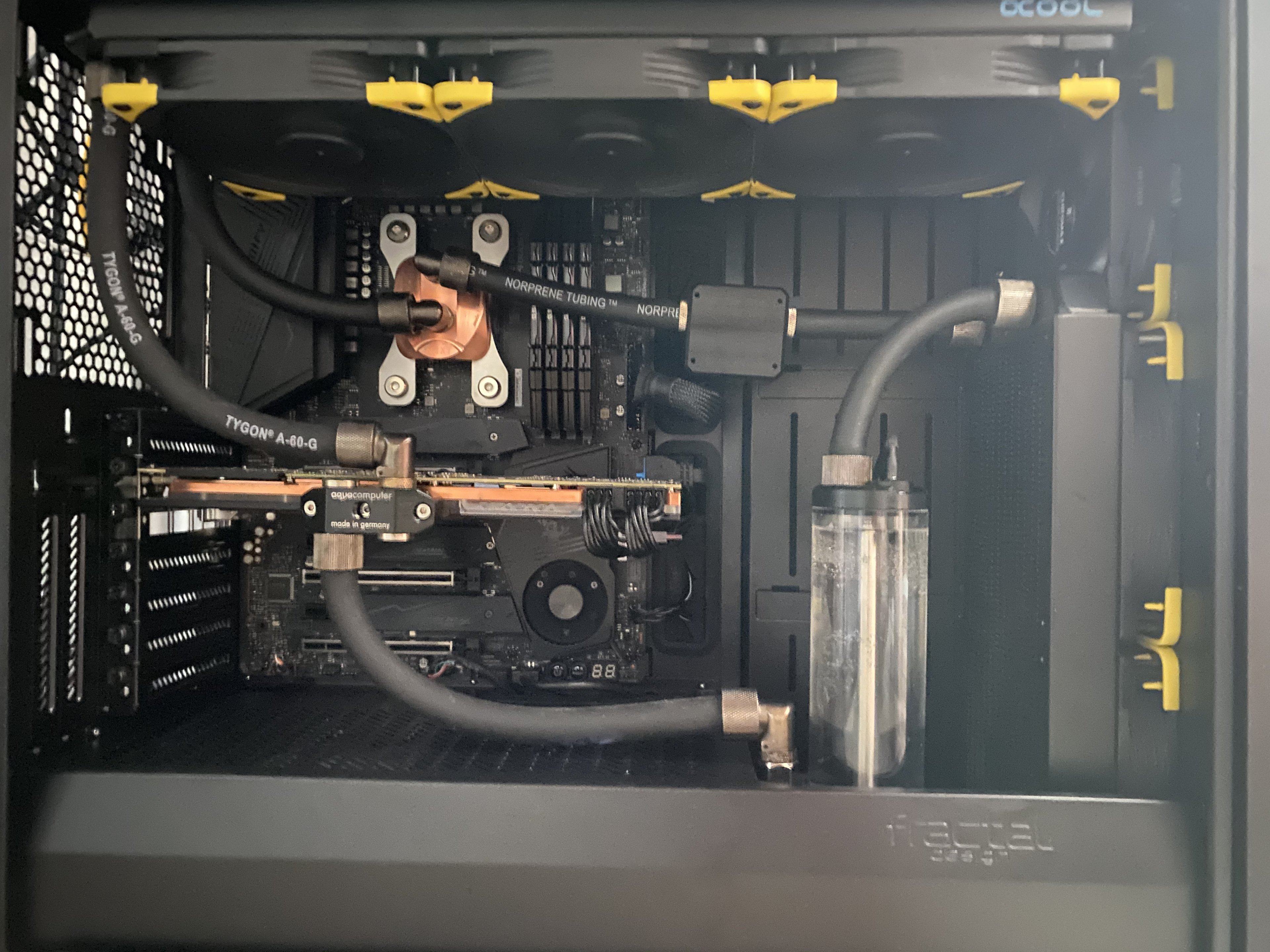

kann mal jemand bitte ein foto vom MB machen der eine M.2 2280 drauf stecken hat? wäre super. im case + gpu usw.

Alle M.2 Slots sind belegt.


Anhänge

  • 68846273-9BB9-4C50-9777-8486F1327702.jpeg
    1,3 MB · Aufrufe: 173
Probleme mit den Temperaturen habe ich nicht. Bei Dauerschreiblast (über 30 Minuten) pendelt es sich so bei 65-70°C ein. Im Alltag sind es 35-45°C im Idle, unter CPU/GPU Last weniger, durch die bessere Belüftung aus den vorderen Lüftern. Verbaut sind 970 Evo Plus und eine 950 Pro.
Durch die Wasserkühlung kriegen die M.2 allerdings kaum Abwärme von der Grafikkarte. Bei Luftkühlung könnte es etwas anders sein.

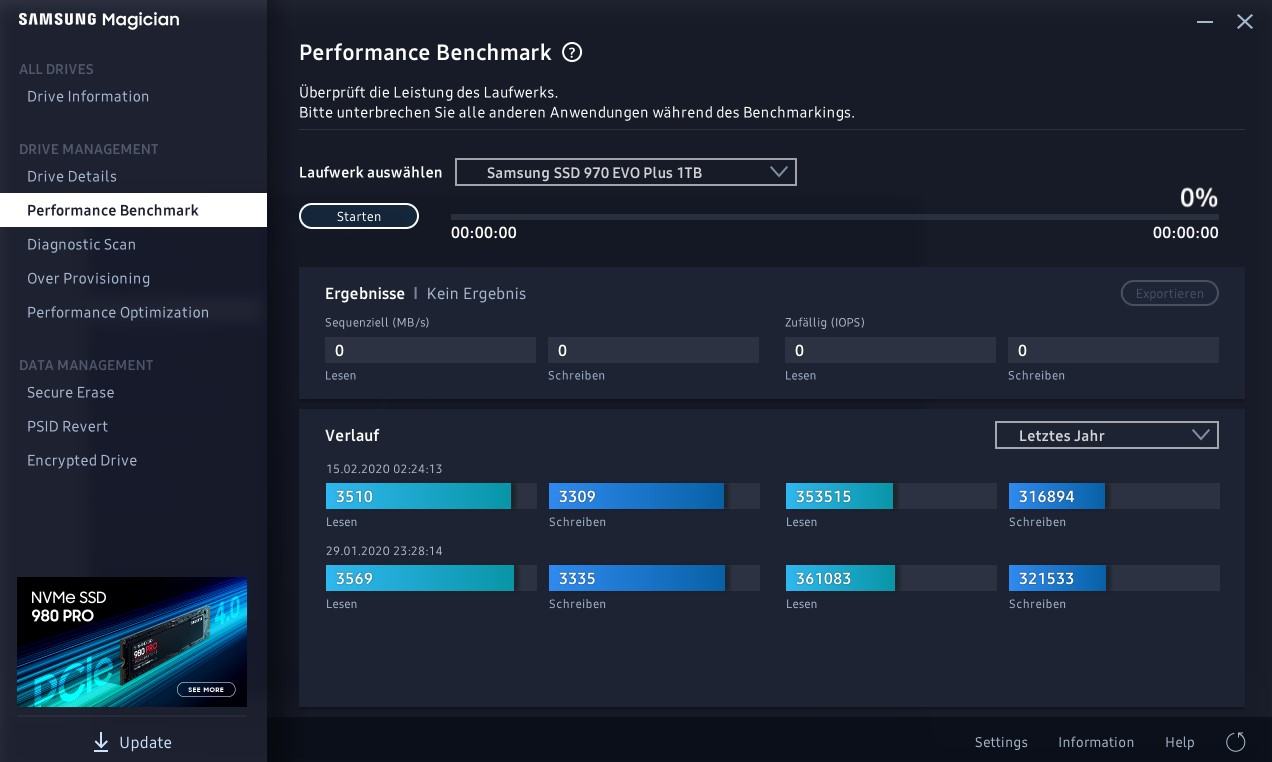

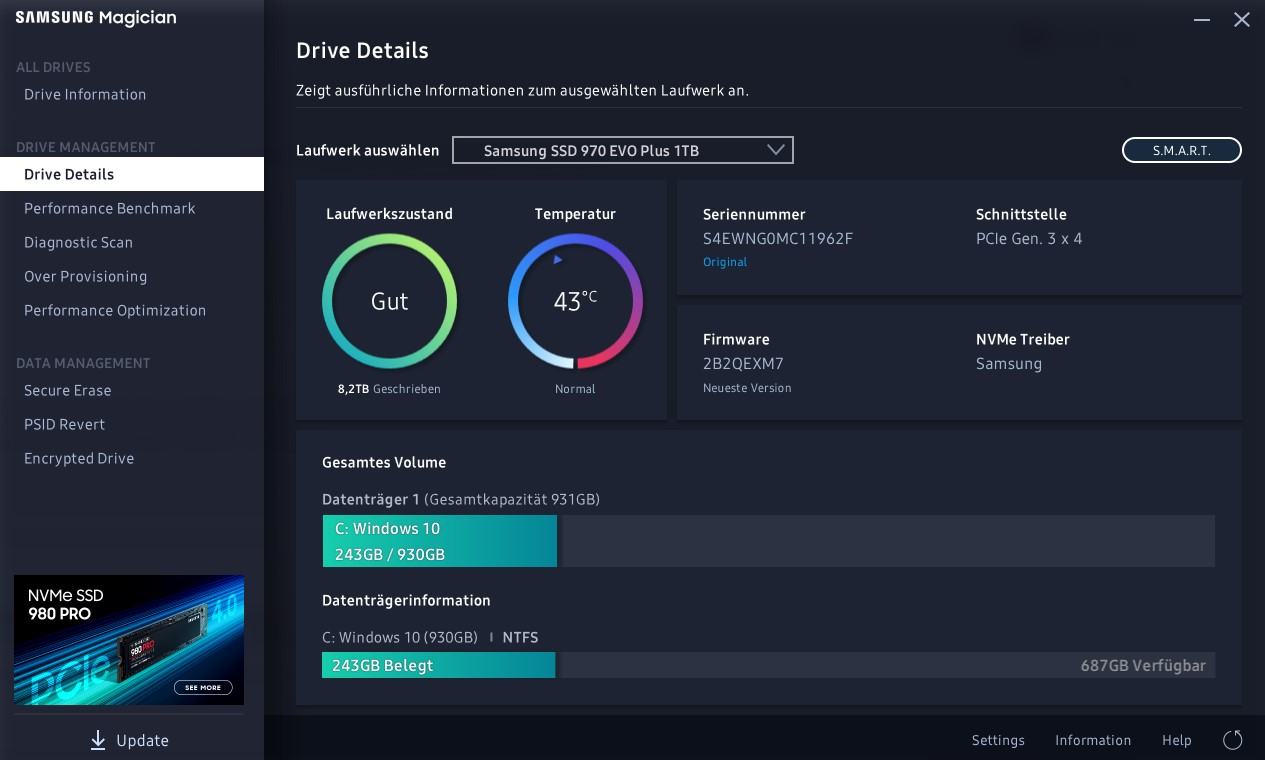

Meine im obersten Slot verbaute 970 Evo Plus (1TB) hat im Idle immer so ca. 43, 44 °C. Nach einem Performance Benchmark mit Samsung Magician liegt die Temperatur bei ca. 55 °C.
Und die Lese- und Schreibgeschwindigkeit erfüllt mit 3500/3300 MB/s die Herstellerangaben zu 100%.


Anhänge

  • 1.jpg
    70,8 KB · Aufrufe: 87
  • 2.jpg
    72,4 KB · Aufrufe: 90
Die Probleme mit den Grafikkarten betrüben mich ein wenig... ich kann mir schon vorstellen wie das läuft, wenn ich meine 3080 o.ä. bekomme:
Erstmal auf Luft testen: läuft
Okay, Umbau auf Wasser: läuft nicht - shiet, beim Umbau zerstört?
Nagut, wieder auf Luft umbauen für evtl RMA: Läuft wieder problemlos

:cry:

Hmm..hier ein Test zu der 3080 pcie 3 vs 4

www.techspot.com

PCIe 4.0 vs. PCIe 3.0 GPU Benchmark

With the launch of the new GeForce 30 series, PCI Express 4.0 performance has come up into the discussion. To find out exactly what we're talking about,...
www.techspot.com www.techspot.com

Die haben ja auch ein MEG Unify verwendet und hatten anscheinend keine Probleme... also doch nur ein Bios Problem?! Sollte dem so sein, dann bin ich gelassen, denn man sieht auch in diesem Test: nett zu haben, kein echter Mehrwert (leider)

Also sollte man temporär auf 3.0 wechseln müssen, wäre das doof, aber auch keine Katastrophe.

Steige jetzt auch mit dem Unify ein.
Ich geh mal fest davon aus, dass man die Heatsinks bei MSI nicht nachkaufen kann bzw die irgenwo als 'Ersatzteile' findet?

:oops: :unsure:
Wieso Heatsink nachkaufen?


Bissl rumprobieren, will nicht einfach die Heatsinks evtl - verschandeln.

Ich möchte Dir ja nicht jegliche Hoffnung nehmen, aber die MB's werden in China Massenprodukt gefertigt und palettenweise hierher verschifft. Also warum sollte hier eine Heatpipe rumliegen...

Versuche Dein Glück doch über den MSI_support oder Du besorgst Dir ein gebrauchtes ...

Heute das Board eingebaut, bin sehr begeistert!

Mein 3200 ram läuft auf 3800
Die 3090 wurde sauber erkannt, muss aber gleich mal prüfen ob auch PCI-E 4 aktiv ist.

Update, ist es:


Oldironsides220 schrieb:
Ich möchte Dir ja nicht jegliche Hoffnung nehmen, aber die MB's werden in China Massenprodukt gefertigt und palettenweise hierher verschifft. Also warum sollte hier eine Heatpipe rumliegen...

Versuche Dein Glück doch über den MSI_support oder Du besorgst Dir ein gebrauchtes ...
Zum Vergrößern anklicken....
Naja manchmal gibt es solche Anbauteile als Ersatzteile noch zu kaufen. Aber du hast Recht, es wird aller wahrscheinlichkeit keine Teile einfach zu kaufen geben.
n gebrauchtes kostet mich direkt das, was ich für das neue bezahlt hab :fresse: und n defektes findet man leider selten, zu viele Elektriker unterwegs die die Board Buildzoidstyle fixen :d
