[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.209
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 650
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 678
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 423
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 509
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
@el3c

Laut GPUz Screen ist pcie 4 x16 aktiv

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
el3c schrieb:
Jup...Deswegen hatte ich es gepostet 🙃
Zum Vergrößern anklicken....

Fact am Rande : bin von 20750 graphic Score in 3d mark auf 20200 gefallen, mit der exakt der gleichen Kurve im Afterburner.

Davor hatte ich nen 8700k auf 4.9 ghz auf nem z370.

Zuletzt bearbeitet:

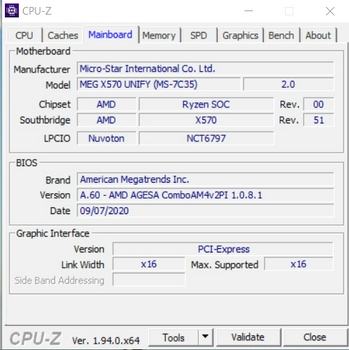

An jene die das Board länger als 6 Monate haben. Könnt ihr mal bitte schauen welche Revesion euer Unify hat? Mit CPU-Z kann man das auslesen oder ein CMD Fenster öffnen und das eintragen: wmic baseboard get product,manufacturer,version,serialnumber

Ich habe meins noch keine 6 Monate, poste aber trotzdem mal.

Manufacturer Product SerialNumber Version
Micro-Star International Co., Ltd. MEG X570 UNIFY (MS-7C35) ------- 2.0

2.0 ist die neuere, die alte war 1.0.

Aso verstehe, wenn man also zB erst mitte Oktober ein MSI Produkt kauft dann dauert es ab dem Zeitpunkt 30 tage bis man es einreichen kann.

Braucht noch wer ne Zen2 CPU? :fresse: Mainboard grade letzte Woche gekauft

Eine aus dem Cashback Programm - ich schätze aber, dass das n Krampf wäre sich die Kohle von MSI zu besorgen?
Hab jetzt schon häufig gelesen, dass diese Cashbacks egal wo man se in Anspruch nimmt, laaaaange auf sich warten lassen.

Bin aktuell mein neues System am planen und bin noch hin- und her gerissen welches Board es werden soll. Im Luxx wird immer wieder Unify erwähnt, gefällt mir auch sehr gut ohne Beleuchtung und solches Zeugs. Bin dann noch über das Godlike gestolpert. Gibt es einen vernünftigen Grund zum Godlike zu greifen? Der Preis ist beinahe drei mal so teuer, was rechtfertigt diesen Preis?

MacZweifel schrieb:
Bin aktuell mein neues System am planen und bin noch hin- und her gerissen welches Board es werden soll. Im Luxx wird immer wieder Unify erwähnt, gefällt mir auch sehr gut ohne Beleuchtung und solches Zeugs. Bin dann noch über das Godlike gestolpert. Gibt es einen vernünftigen Grund zum Godlike zu greifen? Der Preis ist beinahe drei mal so teuer, was rechtfertigt diesen Preis?
Zum Vergrößern anklicken....

mit Vernunft hat das nichts mehr zu tun :P
aber wenn du mit LN2 Overclocking Rekorde brechen willst, ist das bestimmt ganz gut geeignet ;)

Bin auch gerade dabei ein neues Zen3 System zu planen. Interessant wird auch das angekündigte B550 Unify bzw Unify X

MacZweifel schrieb:
Bin aktuell mein neues System am planen und bin noch hin- und her gerissen welches Board es werden soll. Im Luxx wird immer wieder Unify erwähnt, gefällt mir auch sehr gut ohne Beleuchtung und solches Zeugs. Bin dann noch über das Godlike gestolpert. Gibt es einen vernünftigen Grund zum Godlike zu greifen? Der Preis ist beinahe drei mal so teuer, was rechtfertigt diesen Preis?
Zum Vergrößern anklicken....
Same here, das Unify bietet alles was ich so brauche und das ganze verpackt im schlichten Design. Da soll ein 5900x und 32gb 4000er Speicher drauf. Hat das ROG Strix x570-e gegenüber dem unify irgendwelche Vorteile?
Beitrag automatisch zusammengeführt:

oder lohnt sich das ACE? Hat das neben RGB andere gravierende Unterschiede zum unify?

Mein Cashback letztes Jahr wurde abgelehnt ... war mir dann auch zu blöd mich da mit rumzuärgern

@taeddyyy guck dir mal die X570 Videos von Buildzoid an. Sehr informativ (aber auch etwas subjektiv). Das Unify und das Strix e kosten ja so ziemlich das gleiche. Das Strix hat aber keinen externen Clear CMOS und keinen Powerbutton. Und war es bei ASUS nicht so das der Chipsatzlüfter keinen 0 RPM mode hat?

Die extra Features des Ace lohnt den Aufpreis mM nach nicht.


PCB Breakdown Unify

villaiNs schrieb:
Eine aus dem Cashback Programm - ich schätze aber, dass das n Krampf wäre sich die Kohle von MSI zu besorgen?
Hab jetzt schon häufig gelesen, dass diese Cashbacks egal wo man se in Anspruch nimmt, laaaaange auf sich warten lassen.
Zum Vergrößern anklicken....
Dem kann ich nach meiner Erfahrung klar wiedersprechen! Wenn alles seine richtigkeit hat, geht das fix über die Bühne.

Ich habe im Frühjahr diesen Jahres (03/2020) an der letzten Cashback Aktion von MSI teilgenommen, es war für mich die erste Teilnahme solch einer Art.
Gekauft wurden AMD 3700X + MSI MEG X570 Unify (siehe System), ab Stichtag zur Einlösung des Cachbacks hat es knapp drei Wochen gedauert und ich hatte die Kohle
auf dem Konto. Gekauft wurde damals über MF. Ich kann also bis jetzt nur positives über die Aktion berichten. Eventuell hilft es ja dem einen oder anderen bei einer Kaufentscheidung 8-).

BTT: Kann auch bis heute das Board nur empfehlen. Bis jetzt keine Probleme oder zicken. Heute im Laufe des Tages wird bei mir eine AiO -und eine neue M.2 SSD PCIe x4 installiert. :banana:

Wegen denn Seriennummer Fotos, welche BIlder wollen die da, von der Verpackung wo die Serial drauf steht oder am Motherboard? Bei der CPU steht die ja nur auf der Verpackung.

gimme7 schrieb:
@taeddyyy guck dir mal die X570 Videos von Buildzoid an. Sehr informativ (aber auch etwas subjektiv). Das Unify und das Strix e kosten ja so ziemlich das gleiche. Das Strix hat aber keinen externen Clear CMOS und keinen Powerbutton. Und war es bei ASUS nicht so das der Chipsatzlüfter keinen 0 RPM mode hat?

Die extra Features des Ace lohnt den Aufpreis mM nach nicht.


PCB Breakdown Unify
Zum Vergrößern anklicken....
Habe das Ace und Unify mal gegenübergestellt, das Ace hat RGB (brauch ich nicht) und Dual LAN, wobei der 1GB Port Intel Lan und der 2.5 von Realtek kommt.
Das finde ich persönlich sehr interessant da mein Server sowieso schneller angebunden werden soll. 40€ Aufpreis sind da mMn. vertretbar, somit spare ich mir in Zukunft eine nachrüstkarte.

Scoty schrieb:
Wegen denn Seriennummer Fotos, welche BIlder wollen die da, von der Verpackung wo die Serial drauf steht oder am Motherboard? Bei der CPU steht die ja nur auf der Verpackung.
Zum Vergrößern anklicken....
Seriennummer von CPU+Board welche auf der Verpackung vermerkt ist. Diese wird einfach während des Prozesses eingetragen. Ich musste keine Fotos oder ähnliches hochladen, abgesehen von der original Rechnung.

Habe mir das angeschaut und da soll man auch Bilder von der Seriennummer hochladen.

@taeddyyy

Das ACE hat 2 Lanports ja, und die Heatpipe geht bis zum Chipsatz runter. An sonsten ist es quasi gleich zum x570 Unify (vom Bling Bling mal abgeshen)

Das B550 Unify X ist ein Übertakterboard mit einer extremen Spannungsversorgung und ist eigendlich zur Rekordjagd gedacht. Preislich habe ich da was für 299€ oder $ gelesen und damit ist das Board teuerer als das x570 UNIFY....

Man kauft also damit eine absolut übertrieben Spannungsversorgung nur 1nen PCi-E 4.0 x 16 Steckplatz und beraubt sich der Möglichkeit Speicher aufzurüsten oder aber die 4.0 Anbindung an den Chipsatz und damit des 'zeitgemäßen' Option des Ausbaus der SSD's

Bei meiner Kombi war es nicht der Fall. Die gültigkeit der Seriennummer wurde durch die original Rechnung verifiziert., weil diese dort aufgeführt ist.
Hatte im Frühjhar über Mindfactory alles bestellt.

Oldironsides220 schrieb:
@taeddyyy

Das B550 Unify X ist ein Übertakterboard mit einer extremen Spannungsversorgung und ist eigendlich zur Rekordjagd gedacht. Preislich habe ich da was für 299€ oder $ gelesen und damit ist das Board teuerer als das x570 UNIFY....

Man kauft also damit eine absolut übertrieben Spannungsversorgung nur 1nen PCi-E 4.0 x 16 Steckplatz und beraubt sich der Möglichkeit Speicher aufzurüsten oder aber die 4.0 Anbindung an den Chipsatz und damit des 'zeitgemäßen' Option des Ausbaus der SSD's
Zum Vergrößern anklicken....
Da hast du recht. Das B550 Unify X ist schon sehr speziell. Das B550 Unify ohne X hat dann wieder 4 Dimm Slots. Wenn das günstiger ist als das X570 Unify, wäre das interessant. Von der Nvme Pcie4 Geschwindigkeit profitiert man nur, wenn man dauernd unmengen an Daten hin und her schiebt. Ansonsten merkt man das gar nicht im Alltagsbetrieb oder wenn der PC hauptsächlich zum zocken ist.

Das X570 sollte es ja definitiv werden wenn man neben der GPU noch mindestens 2x NVME betreiben will oder nicht? PCIe Lanes sind ja das Argument pro X570.
In meinem Fall wird es eine vollbestückung, daher ist B550 raus. Bleibt also das X570 Unify und Ace, Godlike macht keinen Sinn.
