Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite:
MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET:
AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET:
AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.210
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 653
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 678
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 423
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 509
Zuletzt bearbeitet:
Da Du ja 2 Lan Anschlüsse wolltest hast Du quasi bis zu Ende gedacht und Dein Ergebniss steht quasi fest - MSI MEG ACE X570 oder nicht?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Scheint so, ja. Angeschafft wird im Januar, dann werden nochmal Preise verglichen, wenn der Unterschied nicht zu groß ist wirds das Ace wobei dmir das Unify optisch mehr zusagt.
Falls wer seine Glaskugel dabei hat. Wie wahrscheinlich ist es, dass noch neue X570 Bretter vorgestellt werden?

Da hast du recht. Das B550 Unify X ist schon sehr speziell. Das B550 Unify ohne X hat dann wieder 4 Dimm Slots. Wenn das günstiger ist als das X570 Unify, wäre das interessant. Von der Nvme Pcie4 Geschwindigkeit profitiert man nur, wenn man dauernd unmengen an Daten hin und her schiebt. Ansonsten merkt man das gar nicht im Alltagsbetrieb oder wenn der PC hauptsächlich zum zocken ist.
Kleines Gedankenspiel.....

Ich habe eine relativ guten G-Sync-Monitor, werde also wieder irgendwann eine Nvidia-Karte holen.

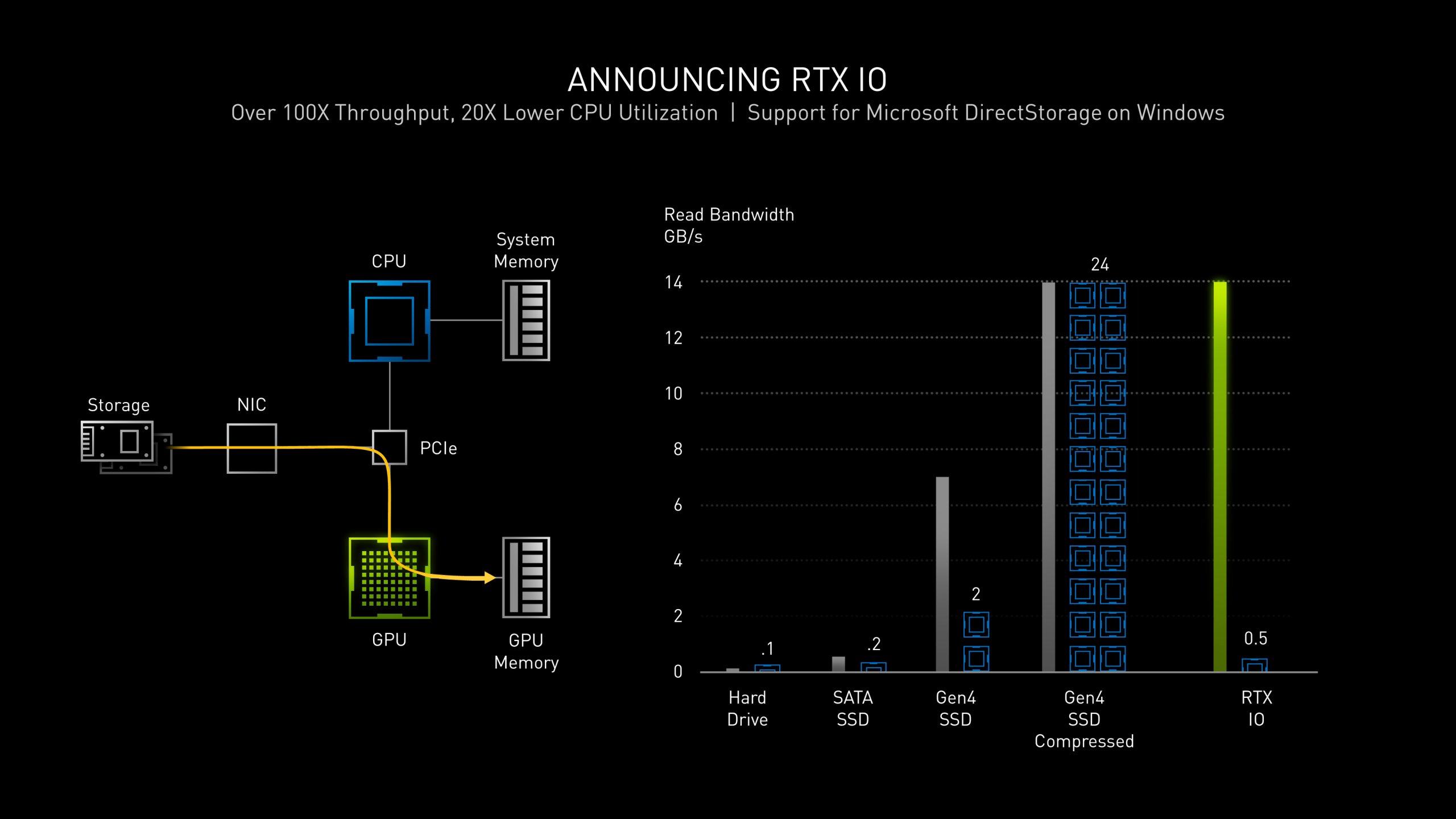

Die neuen RTX haben etwas was sich 'RTX' IO nennt.
Damit ist es möglich die Grafikdaten direkt von der Festplatte in die GPU zu leiten und dort zu entpacken. Das entlastet den Prozesser und soll wohl auch schneller die Daten entpacken.

Meine System-Nvme soll direkt an der CPU hängen und die Spiele- Nvme wird dann eben über den Chipsatz laufen.

Diese Technik nutzt u.U. mal eben ordentlich Bandbreite beim cachen in den Grafikspeicher, und produziert theoretisch einen Flaschenhals an der Chipsatzanbindung.
Darüber laufen aber auch der Netzwerkanschluss oder diverse USB-Geräte wie Maus/ Tastatur und Hotas....eben alles was am Chipsatz hängt.
Deswegen möchte ich hier einfach weil ich es kann, die schnellste Verbindung haben die es zur Zeit gib, den wer weiß wann 'RTX IO' eingeführt wird.....

So war meine Denke bei der Überlegeung B550 oder X570.
Beitrag automatisch zusammengeführt:

Scheint so, ja. Angeschafft wird im Januar, dann werden nochmal Preise verglichen, wenn der Unterschied nicht zu groß ist wirds das Ace wobei dmir das Unify optisch mehr zusagt.
Falls wer seine Glaskugel dabei hat. Wie wahrscheinlich ist es, dass noch neue X570 Bretter vorgestellt werden?
Ich würde bis Ende Februar Anfang März warten mit dem Kauf.... habe das über Jahre beobachtet 😉


Anhänge

  • Keynote_Page_39.jpg
    139,4 KB · Aufrufe: 166
Zuletzt bearbeitet:
Diese Technik nutzt u.U. mal eben ordentlich Bandbreite beim cachen in den Grafikspeicher, und produziert theoretisch einen Flaschenhals an der Chipsatzanbindung.
Darüber laufen aber auch der Netzwerkanschluss oder diverse USB-Geräte wie Maus/ Tastatur und Hotas....
Deswegen möchte ich hier einfach weil ich es kann, die schnellste Verbindung haben die es zur Zeit gib, den wer weiß wann 'RTX IO' eingeführt wird.....

So war meine Denke bei der Überlegeung B550 oder X570.
Damit wären wir beim Thema "Future Proofing" ;)
Absolut nachvollziehbar.

Ich würde bis Ende Februar Anfang März warten mit dem Kauf.... habe das über Jahre beobachtet
Also vermutest du, dass da neue Bretter kommen? So langsam juckt es in den Fingern, den angepeilten Termin Ende Januar nochmals um 2 Monate zu verschieben wäre mehr als schwierig für mich :d

Nein, aber das Weihnachtsgeschäft ist vorbei und im Januar geben alle das zurück was sie nicht wollen und kaufen das worauf sie eigendlich Bock haben.

Also werden die Preise erst nach dieser Phase wieder sinken.... Und sicher wissen das auch Andere, aber wie Du so schön sagst, es juckt halt in den Fingern :bigok:

Vor allem werden die Boards im Preis steigen die flashback anbieten ;) und wie ich lernen musste, sind das gar nicht mal so viele... Für jeden PC Bauer der direkt mit Ryzen 5000 starten will auf einem aktuellen x570, führt kein Weg an einem Flashback Board vorbei, außer man leiht sich ne CPU von Amazon oder so :fresse2:

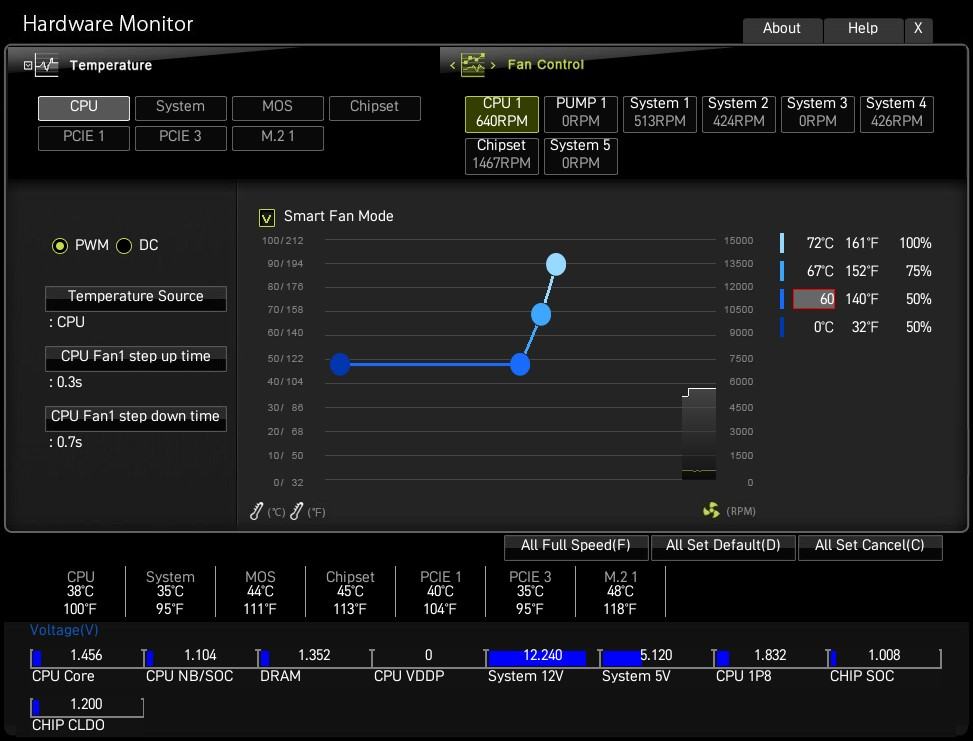

Mit der BIOS Version A6 kann man neuerdings die Lüfterkurve auch per Zahleneingabe konfigurieren...


An jene die das Board länger als 6 Monate haben. Könnt ihr mal bitte schauen welche Revesion euer Unify hat? Mit CPU-Z kann man das auslesen oder ein CMD Fenster öffnen und das eintragen: wmic baseboard get product,manufacturer,version,serialnumber
Meines hat ein Kaufdatum vom 29.01.2020:


Zum Jahreswechsel, wenn die 3080 verfügbar wird / ist, will ich mir auch eine anschaffen.
Also wird es wohl dadurch das ich ein V2.0 habe keine Probleme geben?
Beitrag automatisch zusammengeführt:

Mit der BIOS Version A6 kann man neuerdings die Lüfterkurve auch per Zahleneingabe konfigurieren...

Anhang anzeigen 542344
Wieso wird von der Version A6 gesprochen, wenn es die A.60 ist?
Was ist nun richtig?

Ist mir nicht aufgefallen das man die Lüfter nun auch per Zahlen einstellen kann. Finde ich aber gut.

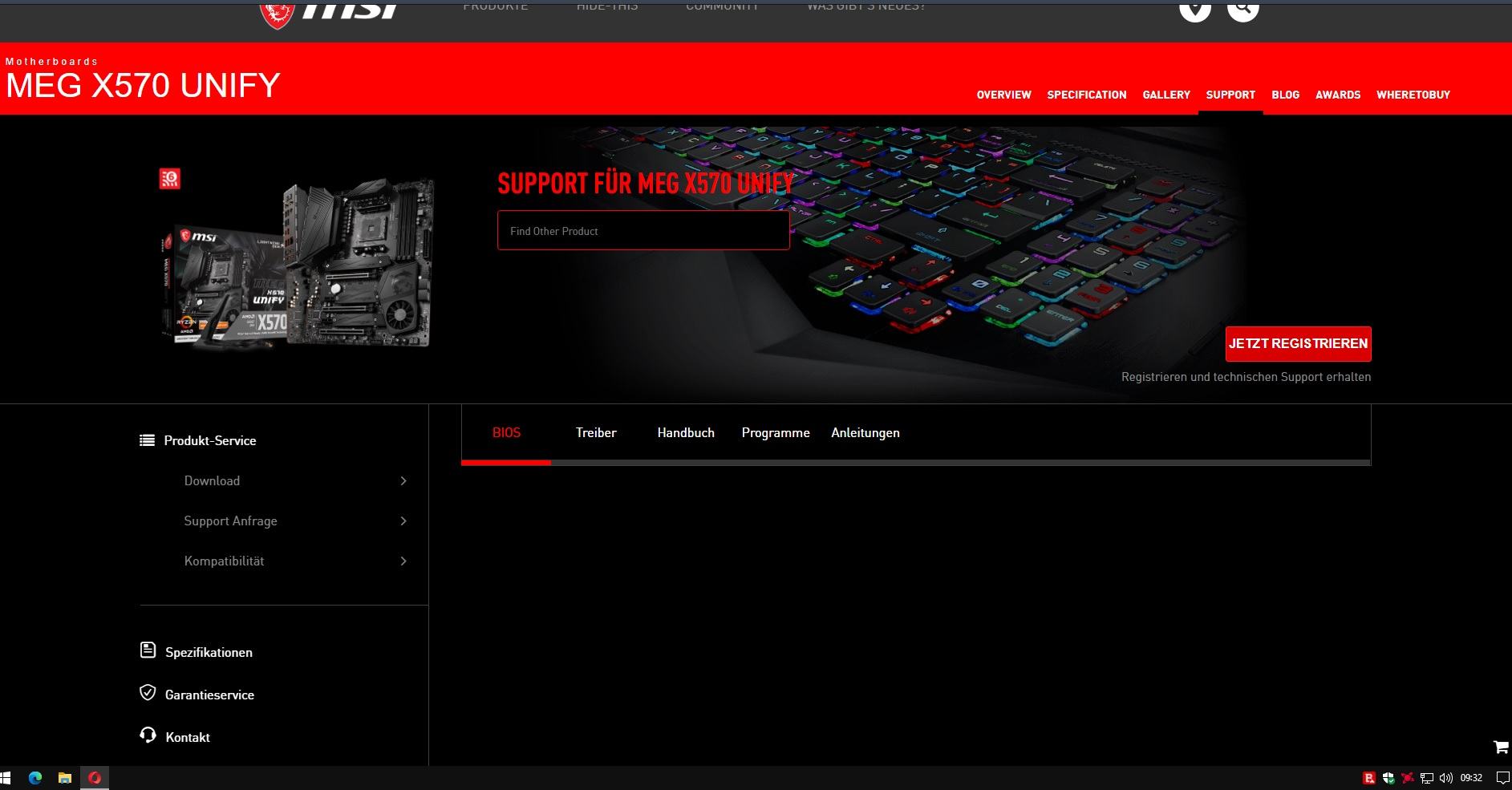

msi hat keine lust mehr


Ist schon seit einigen Tagen so. Ist mir am vergangenen Samstag das erste Mal aufgefallen.

Ja, die Seite ist down... sieht aber nach Absicht aus wenn man sich die direkt links anschaut.

Was ich mir nicht erklären kann, meine 3090 hat auf dem z370 mit 8700K besser performt als auf dem Unify mit 3950X. (im Time Spy)

Graphic Score auf Intel: 20700 Punkte
Graphic Score auf AMD: 20050 Punkte

Das ist jetzt kein Weltuntergang, aber es sind dann nur noch 96,86%

Erklären kann ich mir das Überhaupt nicht, gleiche Windows Version (nur frisch installiert), gleiche Treiberversion und exakt die gleiche Spannungskurve im Afterburner. Es macht auch keinen Unterschied ob ich die CPU auf 4.3 All Core betreibe oder auf Single Thread mit 4.6 optimiert.

Die Karte läuft mit PCI-E 4.0, was eh keinen Unterschied machen sollte.. einzig was ich noch nicht getestet habe, ich habe ja beide 8 Pin Stecker auf dem Unify angeschlossen, das sollte zwar keinen Unterschied machen, aber ich habe es noch nicht getestet mit einem 8 Pin auf dem MoBo.

Hi Leute
Kann ich beim MSI Unify ohne CPU ein Bios Update durchführen um bereit zu sein für die kommenden Ryzen Generation? Möchte ungern noch eine günstige CPU mitbestellen nur um das Board fit zu machen.

Hi Leute
Kann ich beim MSI Unify ohne CPU ein Bios Update durchführen um bereit zu sein für die kommenden Ryzen Generation? Möchte ungern noch eine günstige CPU mitbestellen nur um das Board fit zu machen.

Ist absolut kein Problem mit dem Board. Genau so werde ich es mit meinem MEG X570 UNIFY machen. Nach dem Update kommt dann der Ryzen 9 5900X drauf!

Wieso wird von der Version A6 gesprochen, wenn es die A.60 ist?
Was ist nun richtig?
Kurz gesagt, beide Varianten sind richtig. Einzig der Dateiname und die angezeigte BIOS-Version unterscheiden sich dabei in der "Auflösung" der Versionsnummer.

Hierzu ein Ausschnitt von der MSI-Supportseite zur aktuell als final BIOS veröffentlichen Version A6 (bzw. A.60).

Quelle: https://de.msi.com/Motherboard/support/MEG-X570-UNIFY

Folgendes Beispiel zeigt einige BIOS-Versionen in ihrer chronologischen Reihenfolge, wie auch deren Dateinamen (z.B. A6) und wie diese ausgelesen werden (z.B. A.60).
a) A6=A.60 (Final) - release date: 07.09.2020
b) A73=A.73 (Beta) - release date: 29.09.2020
c) A7=A.70 (Final) - release date: coming soon

So habe mich jetzt nach langen hin und her gegen das Asus Strix X570 E-Gaming entschieden und mir heute das MEG X570 UNIFY bestellt.
Zen 3 kann kommen :bigok:

So habe mich jetzt nach langen hin und her gegen das Asus Strix X570 E-Gaming entschieden und mir heute das MEG X570 UNIFY bestellt.
Zen 3 kann kommen :bigok:
Dann viel Spaß mit dem neuen Brett. Wirst es nicht bereuen :giggle:

Chipsatz Lüfter, komplett schwarz ohne bling bling und 3 Slots m. 2! Am wichtigsten war der Chipsatz Lüfter, die Position auf dem Board und das er nicht permanent läuft. Das hat MSI am besten gelöst beim X570.

"Lustig"... bei mir haben es Strix E Gaming und das Unify auch in die Endauswahl geschafft. Hab mich aus den gleichen Gründen für das Unify entschieden plus, dass mein jetztiges Z170 ein Asus ist und ich einfach mal einen anderen Hersteller probieren wollte.

Ich kann bisher auch keine wirklichen Probleme mit dem Board beschreiben.
Ob Hwinfo die Chipsatz Temp richtig ausließt weiß ich nicht, aber der havariert immer so ~60° und ist im BIOS auf Silent gestellt. Dreht aber maximal beim booten mal hoch, sonst ist der glaub bisher noch nicht gelaufen.
Das ist sehr erfreulich, für mich hatte es den den längeren Strohhalm gegenüber dem Crosshair gezogen - 3xm.2 und deutlich günstiger waren da ausschlaggebend.

Ich habe heute mein Unify bekommen :bigok: Ist das Ding schwer. Aber was mir aufgefallen ist, das es unten an machen stellen klebrig ist :oops: Ist das normal und kommt vom Schutzlack?


keine Ahnung. Bist du schon schlauer geworden, was das sein könnte? Ich erwarte in den nächsten Tagen auch ein Unify und werde mal drauf achten.

Edit: hab hier noch was dazu gefunden...

Zuletzt bearbeitet:
Das sind Reste die nach dem Abwaschen der Flußmittel anhaften, völlig normal. Wenn es dich stört kannst du das Board mit Isopropanol und einem antistatischen Pinsel erneut abwaschen.

Also mich stört es nicht! Werde es so lassen und die Funktion wird es ja nicht beeinflussen?

Zuletzt bearbeitet:
Nein es entsteht keine Beeinflussung des Produktes, das sind normale Produktionsrückstände.
Mainboard wird (vereinfacht gesagt) bestückt, gelötet, gebacken gewaschen. Durfte mir das mal bei FSC vor Jahren anschauen, beeindruckend.
Hier ein genialer Bericht zur Mainboardherstellung bei MSI auf Luxx.

Habe mir jetzt auch das X570 Unify bestellt, ein bisschen RGB-Rückbau betreiben und ich hoffe, dass ich dort meinen Ballistix Max 4000Mhz Ram mit einem neueren Ryzen auf dem Takt betreiben kann. Mein momentanes Asus X470Prime Pro ist da nicht so zufriedenstellend.

@Taani wenn du es rausgefunden hast, wäre es super, wenn du deine Erfahrung teilen könntest. Ich habe auch 4000 MHz RAM im Auge, wenn das wirklich der neue sweetspot für Vermeer ist.
