[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite:
MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET:
AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET:
AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.219
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 657
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 684
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 427
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 518
Zuletzt bearbeitet:
Schon jemand beim Ace die Version 7C35v1E3(Beta version) getestet?
Bin noch auf der Beta mit AGESA 1.2.0.0
Habe ich beim Sprung auf die neue AGESA irgendwelche Vorteile?

Habe absolut keine Probleme mit dem System.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn es wie beim Unify läuft ist es sehr stabil und macht keine zicken.

für Mitte Mai, also jetzt ist die Final 1.2.0.2 angekündigt. Falls du doch von 1.2.0.0 update möchtest, würde ich die paar Tage noch warten.

Wird gemacht, danke :)

Schon jemand beim Ace die Version 7C35v1E3(Beta version) getestet?
Bin noch auf der Beta mit AGESA 1.2.0.0
Habe ich beim Sprung auf die neue AGESA irgendwelche Vorteile?

Habe absolut keine Probleme mit dem System.

Ich hab die E1 wenn ich mich recht erinnere. Die läuft sauber. Ich warte aber auch schon auf die Final und hoffe die kommt bald.

Denke die letzten Betas werden zu denn offiziellen werden. Gibt ja keine Änderungen mehr.

für die ersten MSI B550 Boards ist die Final 1.2.0.2 jetzt veröffentlicht. Denke mal mit etwas Glück wirds dann für das Unify/Ace noch was diese Woche, sonst nächste. Denke auch, dass es das gleiche BIOS wie die Beta sein wird (so wie beim letzten Mal).

Das sind meine Komponenten, das msi meg x570 unify , einen ryzen 5950x und meinen Speicher , ein g.skill F4-3800C14D-32GTZN .
Ich lade im XMP-Profil. Wird auch fast alles erkannt, ich muss nur FCLK auf 1900mhz setzen und TRC auf 52, so läuft mein System perfekt.
Mein Bekannter hat genau das gleiche System, gleiches Board, gleicher CPU ,gleichen Speicher und gleiches Mainboard-BIOS ( Beta - Version 7C35vA93 ). Warum kriegt er den Speicher nicht auf 1900mhz gesetzt?
BIOS Fehlermeldung 0D.
FCLK-Wert 1867mhz Adjusted DRAM Frequenzy 3733mhz -> so hat er sein System eingestellt, so das es bootet und auch stabil läuft.
Wäre nett wenn jemand eine Info hätte!!!


Lg


Zuletzt bearbeitet:
wird vermutlich an der CPU liegen. Jede CPU ist anders und auch die Güte des Memory Controllers der CPU. Er soll mal IF1933 und oder 3866Mhz probieren. Evtl Memory Hole

Das sind meine Komponenten, das msi meg x570 unify , einen ryzen 5950x und meinen Speicher , ein g.skill F4-3800C14D-32GTZN .
Ich lade im XMP-Profil. Wird auch fast alles erkannt, ich muss nur FCLK auf 1900mhz setzen und TRC auf 52, so läuft mein System perfekt.
Mein Bekannter hat genau das gleiche System, gleiches Board, gleicher CPU ,gleichen Speicher und gleiches Mainboard-BIOS ( Beta - Version 7C35vA93 ). Warum kriegt er den Speicher nicht auf 1900mhz gesetzt?
BIOS Fehlermeldung 0D.
FCLK-Wert 1867mhz Adjusted DRAM Frequenzy 3733mhz -> so hat er sein System eingestellt, so das es bootet und auch stabil läuft.
Wäre nett wenn jemand eine Info hätte!!!


Lg

FCLK liegt an der CPU... mein 3950X hat auf dem Board 2000MHz gemacht... mein 5900X schafft nicht einmal die 1900. Doof nur das ich 4000MHz damals teuer gekauft hatte... ist halt immer Lotto.

Das sind meine Komponenten, das msi meg x570 unify , einen ryzen 5950x und meinen Speicher , ein g.skill F4-3800C14D-32GTZN .
Ich lade im XMP-Profil. Wird auch fast alles erkannt, ich muss nur FCLK auf 1900mhz setzen und TRC auf 52, so läuft mein System perfekt.
Mein Bekannter hat genau das gleiche System, gleiches Board, gleicher CPU ,gleichen Speicher und gleiches Mainboard-BIOS ( Beta - Version 7C35vA93 ). Warum kriegt er den Speicher nicht auf 1900mhz gesetzt?
BIOS Fehlermeldung 07
FCLK-Wert 1867mhz Adjusted DRAM Frequenzy 3733mhz -> so hat er sein System eingestellt, so das es bootet und auch stabil läuft.
Wäre nett wenn jemand eine Info hätte!!!


Lg

Das Problem wurde gelöst Da er sich einen neuen bestellt hat ryzen 5950x und danach noch Glück hatte dass es auch so funktioniert hat Der alte geht jetzt zurück es ist wohl manchmal Glückssache Falls hier einer das Problem haben sollte

lg

Könnt jemand mal bitte schauen im Bios unter AMD/CBS ob "PCIe Ten Bit Tag Support" auf Auto, Disabled oder Enabled steht?

Kann ich hier nicht finden im Beta3 Bios.

Wusste nicht mal das es da mod Bios gibt.Gibt es da nähere infos?

Im Mod Bios wurde alles freigeschaltet und läuft ohne Probleme.

OK werde ich heute mal flashen

Habe nun die neuste Beta drauf, hatte keine Lust mehr auf den final release zu warten :fresse2:
Mit angepassten Settings scheint es ein stabiles Bios zu sein, XMP geladen, dann manuel DDR Ram auf 3800 sowie Fabric auf 1900 aktuell stabil.
Cinebench R20 spuckt der Kasten solide 10700 Punkte bei max. 70 Grad CPU Temp aus.
Da ist mit feintuning sicherlich mehr Leistung bei guter Lautstärke bzw gleiche Leistung bei geringerer Lautstärke möglich.

@Scoty

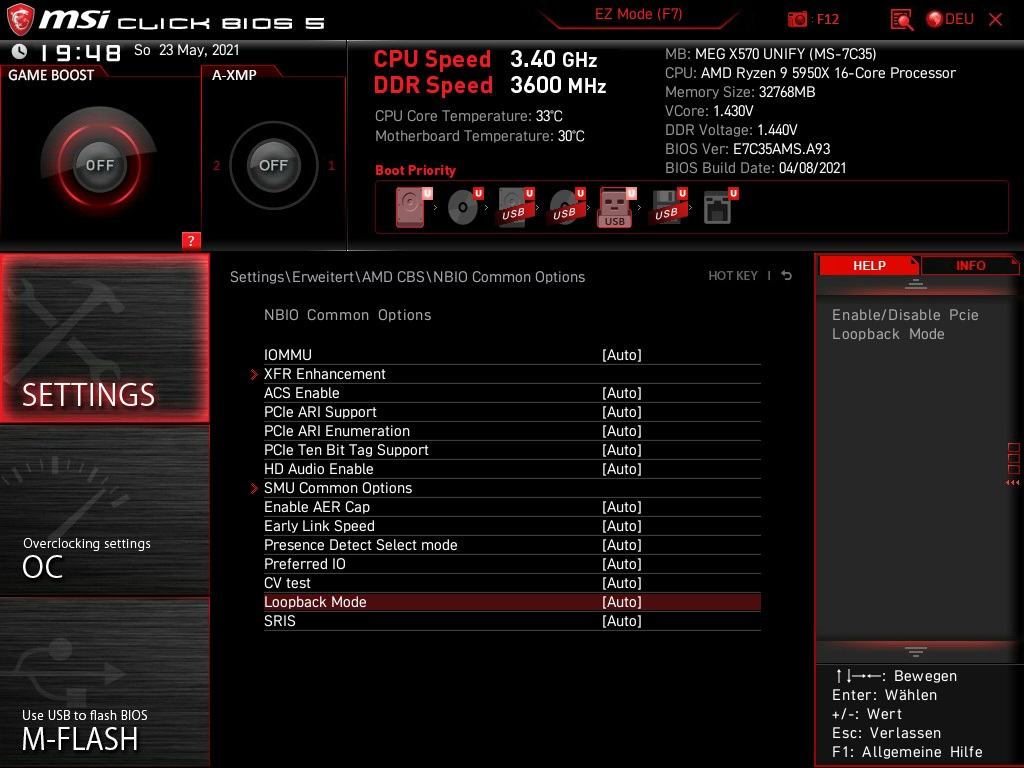

PCIe Ten Bit Tag Support ist auf Auto.
@Orgh

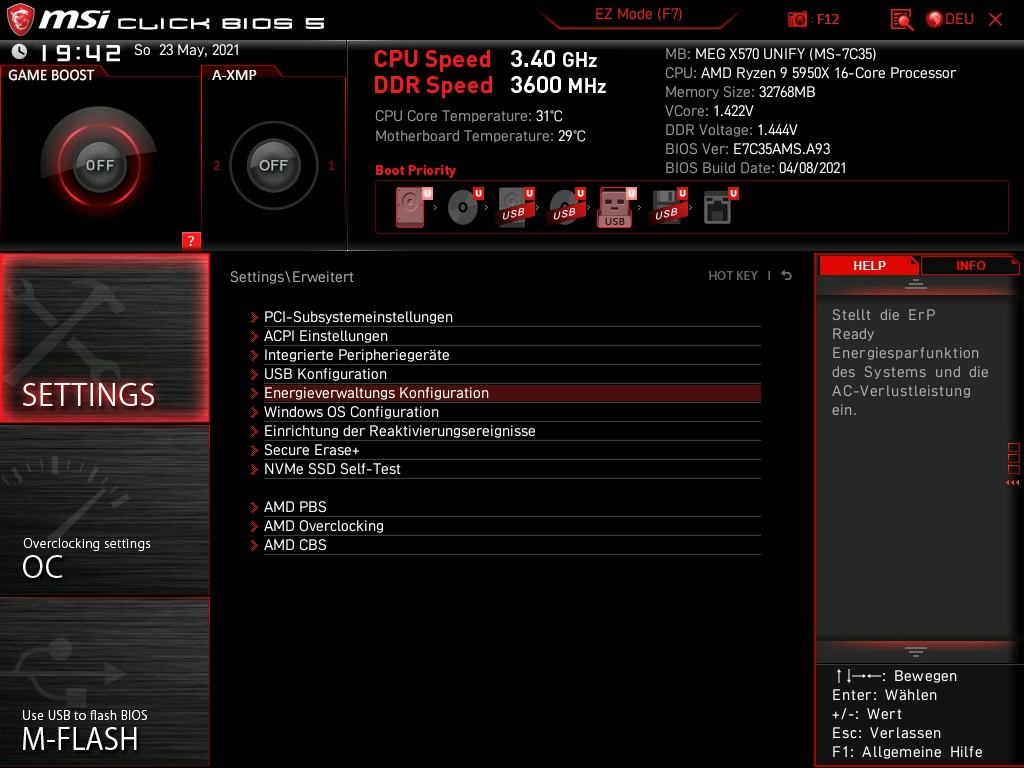

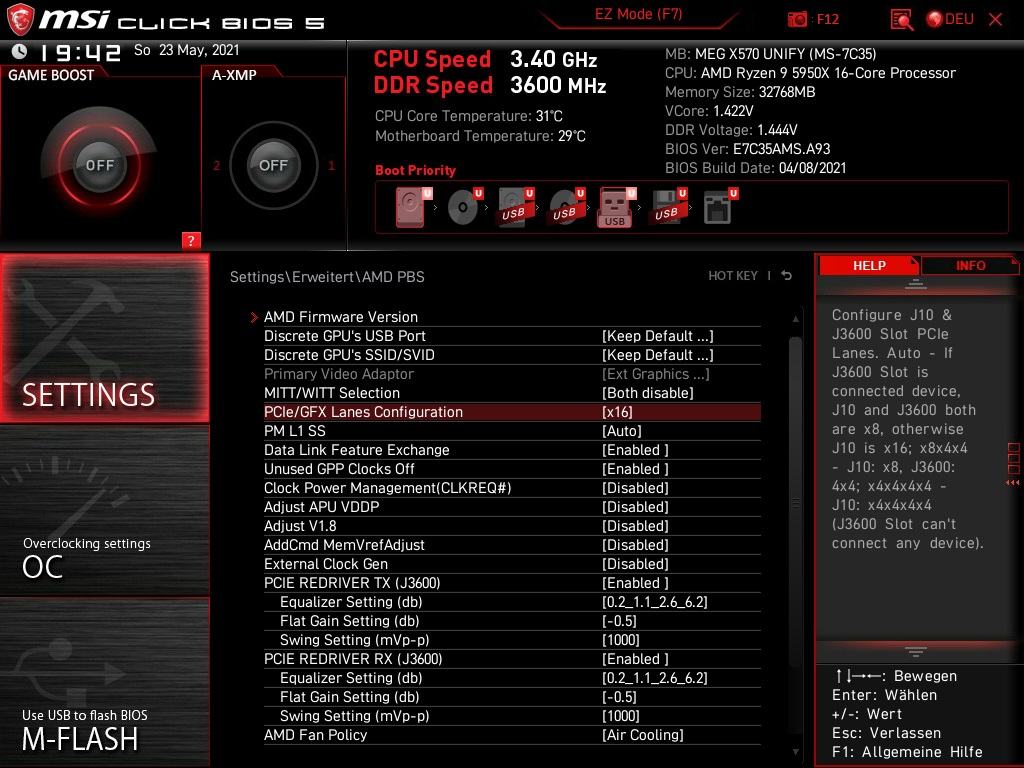

es gibt viel mehr einstellmöglichkeiten die natürlich mit vorsicht zu verwalten sind aber durchaus interessant


Anhänge

  • MSI_SnapShot_13.jpg
    96,4 KB · Aufrufe: 100
  • MSI_SnapShot_14.jpg
    132,1 KB · Aufrufe: 103
  • MSI_SnapShot_15.jpg
    131,4 KB · Aufrufe: 102
  • MSI_SnapShot_16.jpg
    100,9 KB · Aufrufe: 101
Ja gibt viel zum Einstellen.

Final 1.2.0.2 sollte diese Woche laut MSI (auf Reddit) kommen...

AGESA1.2.0.2 BIOS for X570/B550/X470/B450 MAX boards​


Due to the Covid-19 in TW, the original schedule has been changed. We're doing our best to release the BIOS ASAP. Will update here if any change.
Bios update timeline
- Before end of April
Combo PI V2 1.2.0.2 Beta Bios MSI 500 and 400 series motherboards
- Plan to release from next week (May 24th~28st) on
Combo PI V2 1.2.0.2 MP BIOS MSI 500 series motherboards.
- From the 2nd week of June
Combo PI V2 1.2.0.2 MP Bios MSI 400 series MAX motherboards.
--------------------------------------------------------------------------------------------
Notes:
- Update to ComboAM4PIV2 1.2.0.2
- Improved USB device compatibility
--------------------------------------------------------------------------------------------
X570: Will be released soon.
--------------------------------------------------------------------------------------------
B550:
MotherboardBios
MPG B550 GAMING PLUS7C56v16
MPG B550 GAMING CARBON WIFI7C90v16
MAG B550 TOMAHAWK7C91vA6
B550-A PRO7C56vA6
B550M PRO-VDH WIFI7C95v27
B550M PRO-VDH7C95v27
-------------------------------------------------------------------------------------------
B450 MAX:
MotherboardBios
B450I GAMING PLUS MAX WIFI7A40vB5
B450 GAMING PRO CARBON MAX WIFI7B85v27

Genau das selbe also wie bei der vorigen Beta daher nichts neues. Wurde wie immer schon die letzte Beta zu Final gemacht.

...spricht für ne gute Beta

AGESA 1.2.0.2 final für das UNIFY/ACE ist da!

Nice. Jetzt dürft ich blos nicht so faul sein. Läuft ja alles bei mir.

Bei mir auch. Deswegen werde ich wohl vorerst nicht updaten. Ich bin mal gespannt, ob die USB-Probleme mit der final wieder auftauchen, wie bei einigen B550-Mainboards von MSI.

Werde diese mal flashen wenn es auch nichts neues gibt gegenüber A93 wie es scheint.
