Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite:
MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET:
AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET:
AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.208
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 649
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 677
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 422
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 508
Zuletzt bearbeitet:
Da bin ich an Erfahrungen sehr interessiert.
Ich hatte grad vor ~2 Wochen von einem 3600x auf einen 5900x gewechselt, wollte jetzt halt noch auf ein finales BIOS warten und mich dann ans "Feintuning" machen.
Spontan würde ich dafür Ryzen-Master und den Ryzen Clock Tuner nehmen oder gibts da noch andere Tools oder Empfehlungen?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich bin mal gespannt, ob die USB-Probleme mit der final wieder auftauchen, wie bei einigen B550-Mainboards von MSI.
davon hab ich auch gerade gelesen. Ich werd es mal installieren, da ich noch auf dem vor vor Beta bin

Bin auf die Berichte von euch gespannt! :wink:

Spontan würde ich dafür Ryzen-Master und den Ryzen Clock Tuner nehmen oder gibts da noch andere Tools oder Empfehlungen?
Grunsätzlich ist es die saubere Art, alles im BIOS einzustellen. Ryzen Master kann zum auslesen schon Sinn machen aber tunen würde ich damit nicht. Genauso sehe ich den Clock Tuner. Ich würde die Finger davon lassen. Wird kontrovers diskutiert. Hab da auch mal mit experimentiert.
Du hast alle Werkzeuge die brauchst also im BIOS. Zum testen auf Stabilität für die CPU gibts dann den Core Cycler.

So eben geflasht, läuft auf denn ersten Blick genau so wie die A93 Beta zu vor. Einzig das erstell datum ist aktueller als von der A93 was logisch ist.

ja das meine ich. Ist super, um die Curve Optimizer Werte auf Stabilität zu prüfen. Ist halt nur zeitintesiv, wenn man es gewissenhaft macht.

Neues Bios habe ich jetzt drauf und keine Probleme oder sonst was!

Hab direkt vom A91 Beta (1.2.0.1) auf das Final A90 geflasht.

War nie von USB Problemen betroffen, da kann ich nix zu sagen.

Mein RAM lief in Kombi mit dem 5800X seit Beginn auf 3800/1900 16-16-16-32 und geschärften subtimings. Da brauchte ich immer VSoC 1.1v. Darunter kam es sonst vereinzelt zu WHEA Fehlern.
Ich teste gerade wieder, wie weit ich mit der VSoC runter kann. Momentan bin ich bei 1.0625 und konnte mit AIDA und CB noch keine WHEAs triggern.
Jetzt läuft (seit 20 Minuten) TestMem Extreme anta777 und es sieht noch alles sauber aus.

Also bis jetzt scheint 1.2.0.2 bei mir was den RAM angeht besser zu laufen.

Habe eine Frage an alle die auch eine AMD Karte verwenden mit dem x570 Unify. Und zwar nutzt hier jemand denn neuesten 21.5.2 Treiber und gab es ziemlich am schluss dann Probleme wie zB das Internet ist kurz weg, Sound, Mouse und Tastatur ebenfalls? Und nach einen Reboot wenn erst mal alles wieder läuft etwas später dann wieder alles kurz weg ist und diese Meldung dabei auftaucht siehe Bild. Will gerne Wissen ob es mit dem Unify zu tun haben kann oder aber der 21.5.2 Treiber nur Müll ist.

Zwischenablage-Bild (25 Mai 2021).png

Hmmm.. habe die Problematik nicht mit meiner 6900xt. Läuft alles gut.

Hab jetzt Windows nochmals neu gemacht und denn 21.3.2 genommen und auch da war die Mouse zB kurz weg am ende vom Setup. Kann das jedes mal nachstellen.

In eurer Ereignissanzeige sind keine Meldungen unter Admin wie bei meinem Bild?

Die ganzen Kernel-PnP Meldungen was die Vendor betrifft bezieht sich auf Starship/Matisse GPP Bridge:
https://devicehunt.com/view/type/pci/vendor/1022/device/1483

Chipsatz ist der aktuellste drauf. Im CB Forum habe ich eben gelesen das viele User mit einer 6000 Karte heute einen alten Dezember Treiber bekommen haben über Windows Update. Ich installiere meine Treiber immer selbst und habe denn 21.3.2 aktuell drauf. Einen anderen habe ich nicht bekommen außer diesen Display Driver:
Advanced Micro Devices, Inc. - Display - 27.20.14501.28009

Dieser ist von der 20.12.1, also wäre das der Treiber allerdings im Controll Panel hab ich nach wie vor denn 21.3.2 stehen.

Zuletzt bearbeitet:

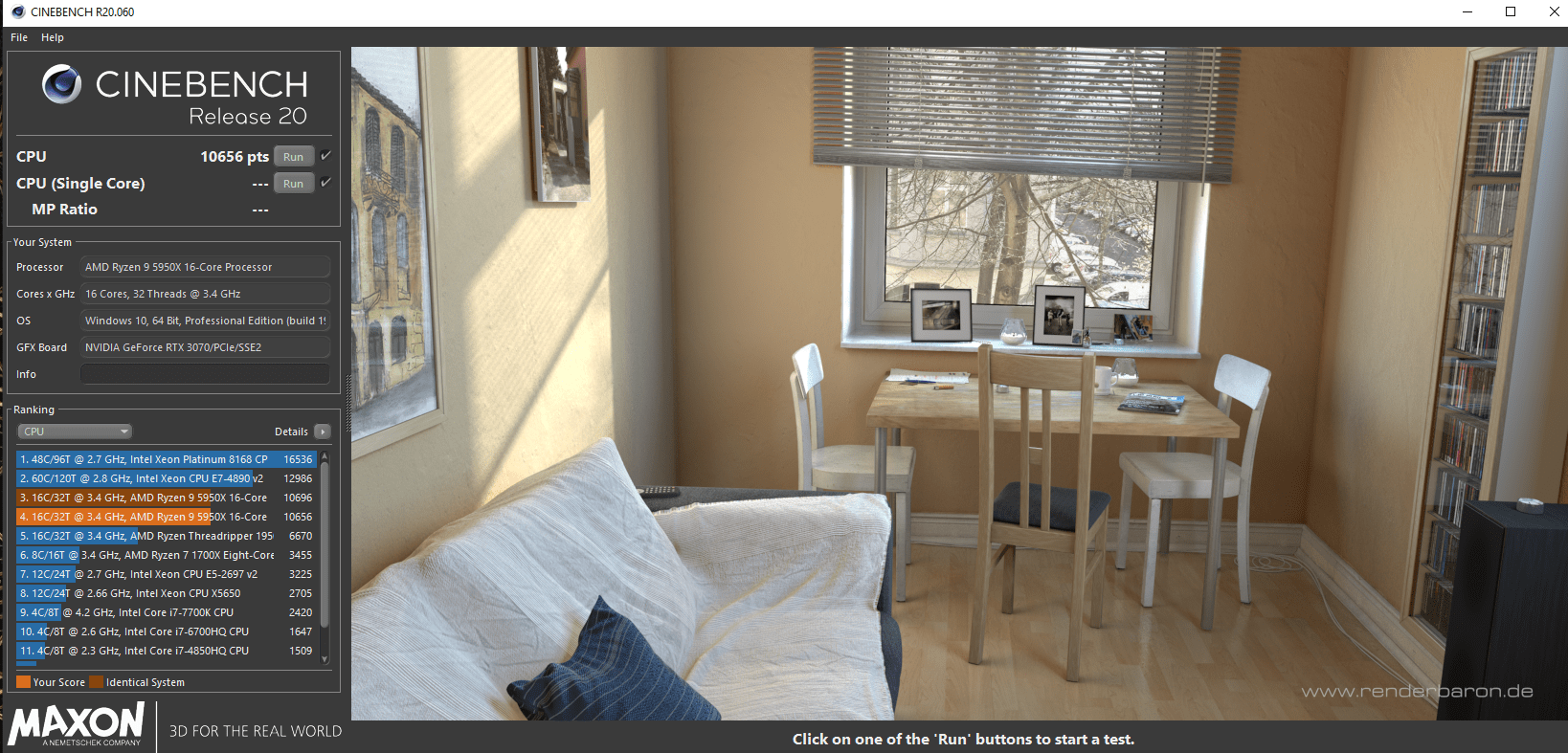

Bios läuft nach den ersten eindrücken sowie die Beta Problemlos.CB20 Werte sind identisch zur Beta.Es ist echt schön zu sehen das aus einer Betaphase ein Release entsteht das einfach seinen Dienst tut.


Anhänge

  • ZenTimings_Screenshot_27032698,4196054.png
    16,2 KB · Aufrufe: 96
  • Screenshot (24).png
    Screenshot (24).png
    493,9 KB · Aufrufe: 87
Nutzt hier jemand das aktuelle A9 Bios drauf bzw hatte das A93 mal drauf in Kombination mit einer Ryzen 5000 CPU und einer AMD RX 6000 Karte? Ich frage deshalb weil ich ein massives Problem gefunden habe in Kombination mit Resizable BAR wenn das aktiv ist. Genauer wenn Resizable BAR aktiviert ist und man installiert einen AMD Treiber für die Grafikkarte dann gibt es während der Installation probleme die so aussehen:

bleibt bei 99% etwas länger hängen, dabei wird die Internet Verbindung gekappt, USB Geräte wie Mouse oder Tastatur funktionieren kurz nicht und M2 Laufwerke werden ebenfalls neu erkannt. Wenn das Setup fertig ist läuft alles wieder bzw nach einen reboot. Dabei gibt es dann auch zahlreiche Kernel-PnP Fehler in der Ereignisanzeige und auch danach.

Wenn ich nun Resizable BAR aber abschalten tritt keines dieser Probleme auf. Ich habe das ganze die letzten 2 tage mehrfach getestet und kann es zu 100& jedes mal nachstellen. Resizable BAR On probleme mit Treiber instakllation, Resizable BAR off und alle ist super.

Meine Frage daher an die x570 Unify mit eben einen der beiden Bios habt ihr das auch in zusammhang mit einer RX 6000 Grafikkarte? Ich habe eine 6800 XT von AM;D direkt welche auch einen USB C Anschluss hat welche die Custom Karten meist nicht dabei haben.

Gut du hast das ACE und kein Unify auch wenn der Unterschied nur marginal sein mag aber die Biose sind garantiert nicht ident. Hat deine 6900 XT einen USB C Anschluss hinten?

Gut du hast das ACE und kein Unify auch wenn der Unterschied nur marginal sein mag aber die Biose sind garantiert nicht ident. Hat deine 6900 XT einen USB C Anschluss hinten?
ja, hab ich.

So konnte das Problem noch genauer eingrenzen. Da ich ja 4 M2 verbaut habe, 3 in denn M2 Slots und eine in einer M2 PCIe Karte welche ganz unten hängt macht die wohl denn Terror mit rBAR wenn eingeschaltet.

Scheint so als wenn rBAR mehr Lanes verbraucht und ich dann in eine grenze komme oder so? Jetzt muss ich mich entscheiden, die 4. M2 raus und rBAR aktiv oder die 4. M2 drin lassen und rBar aus erst mal.

Bei AMD ist ja rBAR in der Hardware bei denn RX 6000 integriert, bei Nvidia ist das ja nur eine Software Sache und da hatte ich das Problem nicht. Oder es könnte doch eine Bios sache auch sein. Das man wie ich so viele M2 Nvme nutzt ist ja aktuell nicht wirklich verbreitet und bin da eine Ausnahme aktuell.

Ob MSI da was fixen könnte sollte es nicht an denn Lanes liegen? Ich warte mal ab was MSI sagt und teile denen die neue Erkenntnis dann mit.

Zuletzt bearbeitet:
Ich habe ein Unify, 5900x ,eine 6800xt und hatte mit dem A93 Beta keine Probleme.
Seit gestern ist das aktuelle A9 drauf und auch bisher keine Probleme.

Ihr nutzt aber alle keine 4 M2 von daher logisch das es dann keine Probleme gibt.

Ihr nutzt aber alle keine 4 M2 von daher logisch das es dann keine Probleme gibt.
Jo ich nutze nur 2* M2 auf dem Mainboard. Ist es besser wenn du die M2 PCIe Karte rausnimmst? Geht dann alles?

Schrieb ich ja oben. Ohne der 4. M2 kein Problem mit rBar. Allerdings ohne rBar und 4 M2 auch keine Probleme. Mein Fall ist halt schon sehr speziell mit 4 M2 und nutzt so auch kein anderer hier.

Kommt ja bald eine neue Agesa, mal schauen was dann ist.

also ich benutze 3x NVME

Hatte gerade beim ACE (E UEFI) als ich die Kiste aus dem Sleep geholt habe, dass die angeschlossenen Lüfter auf volle Pulle liefen. Musste dann neu starten. Sonst bisher alles unauffällig mit einem 5800X und 3600er Ram (XMP + minimales Feintuning der Timings)

Asus hat heute schon die Beta für AGESA 1.2.0.3 rausgehauen. Mal sehen wann was von MSI kommt.

Some AGESA 1.2.0.3a beta BIOSes were released including:

MEG X570 GODLIKE v1E1
MEG X570 ACE v1F1
MEG X570 Unify vAA1
MEG B550 Unify-X vA31
MEG B550 Unify v131
MAG B550 TOMAHAWK vA71
MAG B550M MORTAR WIFI v181
MAG B550M MORTAR v181
Update:
- Improve system performance
BIOS available on Google Drive.

Also das neue Beta Bios hat einen Bug bei der CPU Lüfter Anzeige. Springt immer auf über 800 ob wohl andere Werte eingestellt sind die niedriger sind. War beim A9 und davor nicht so. Unter Windows bei hwinfo werden die Werte aber richtig angezeigt.
