[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[el3c]

TPM 2.0 Module

MSI TPM2.0 Module enables a deeper and broader level of security coverage.

www.msi.com

Es werden zwar Webshops verlinkt aber leider asiatisch, zumindest sollteste damit die richtige Typbezeichnung haben (TPM 2.0 MS-4136) und fündig werden.

das TPM Modul kann von jedem Hersteller sein, du brauchst nicht das von MSI nehmen



[oNyX`]

Wozu überhaupt eins is doch in der CPU drin, nennt sich fTPM (is im BIOS).



[Scoty]

Weiß jemand wie dick die Pads sind auf denn M2 Kühlern beim Unify? Würde gerne neue drauf machen so fern möglich.



[thb]

Für das Unify und das ACE gibt es ein neues Beta Bios mit der AGESA 1.2.0.3b:
MEG X570 ACE: https://www.msi.com/Motherboard/support/MEG-X570-ACE.html#down-bios
MEG X570 Unify: https://www.msi.com/Motherboard/support/MEG-X570-UNIFY.html#down-bios



[cidious]

Sadl

Für das Unify und das ACE gibt es ein neues Beta Bios mit der AGESA 1.2.0.3b:
MEG X570 ACE: https://www.msi.com/Motherboard/support/MEG-X570-ACE.html#down-bios
MEG X570 Unify: https://www.msi.com/Motherboard/support/MEG-X570-UNIFY.html#down-bios

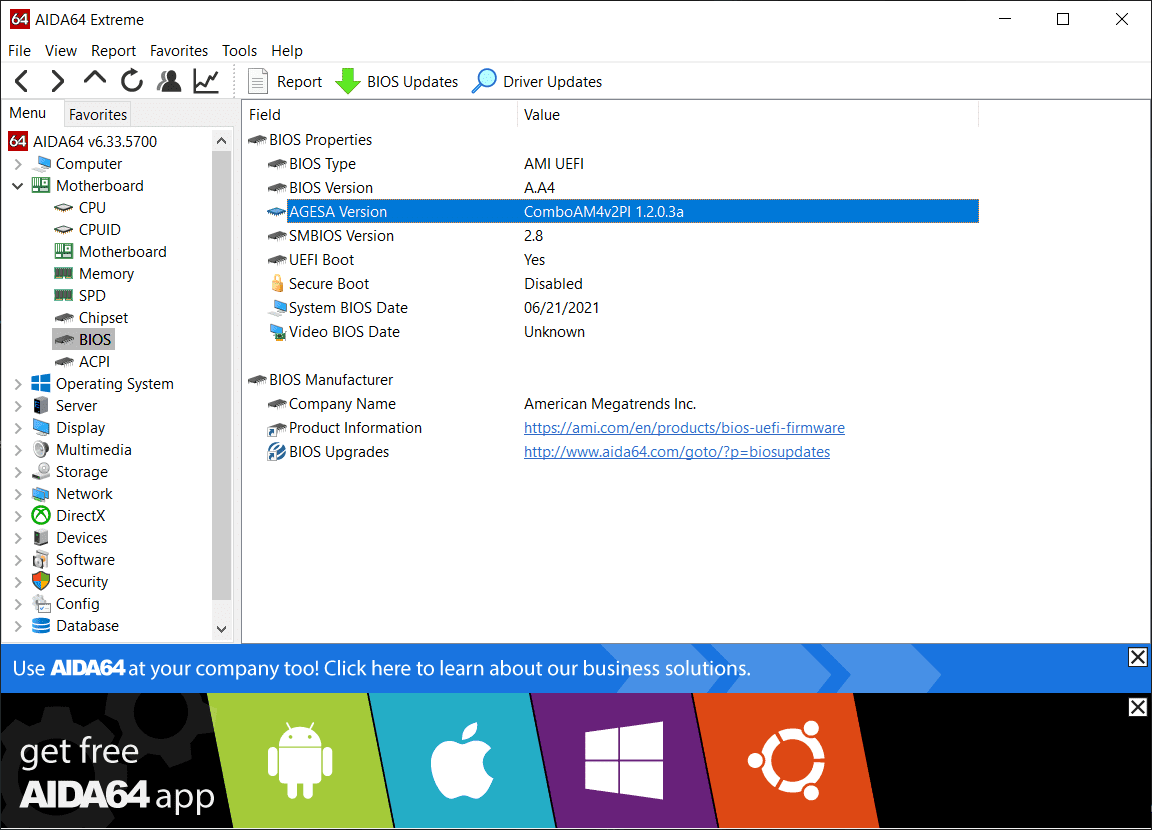

Sadly it's not b but a.



[Scoty]

Ist B, einfach mal AIDA updaten?

Also in Spielen verhält sich meine 6800 XT jetzt komisch. Lüfter heulen auf ob wohl sich an der Last nichts verändert hat. Werde wieder zurück zu A9 gehen.

Mal schauen ob das nun weg ist.



[gimme7]

Ist B, einfach mal AIDA updaten.

bei dem SMU Screenshot hat sich allerdings 0,0 was geändert. Ich bleib erst mal auf der letzten Final, es sei denn es können jetzt alle munter IF 1933+ ohne WHEAs booten



[Scoty]

Ok ist doch A sorry. Allerdings mein bug in Spielen ist nicht mehr da.

Beitrag automatisch zusammengeführt: 21.06.2021

Vielleicht hat MSI eine falsche Version hochgeladen und statt dem B nochmals eine A? Oder aber die Tools müssen ein Update bekommen das B erst erkannt wird bei denn MSI Boards?



[Scoty]

Mir ist im Bios was aufgefallen bei denn M2 Laufwerken und zwar die Nummerierung stimmt nicht. 3 Laufwerke haben die selbe Nummerierung, also die selbe Kennung. Das Unify hat 3 M2 Slots . Laut Handbuch M2._1, M2_2 und M2_3. Die 4. M2 ist in einer Pcie M2 Erweiterungskarte drauf. Die 3. M2 musste also M2_3 sich nennen, tut sie aber nicht. Ich kann das aber nirgends ändern oder anpassen. Kann das mal jemand bei sich prüfen bitte ob bei euch im 3. Slot auch 2_2 steht oder 2_3.



[Scoty]

Schrieb ich ja oben. Ohne der 4. M2 kein Problem mit rBar. Allerdings ohne rBar und 4 M2 auch keine Probleme. Mein Fall ist halt schon sehr speziell mit 4 M2 und nutzt so auch kein anderer hier.

Kommt ja bald eine neue Agesa, mal schauen was dann ist.

Es war doch nicht die 4. M2. Habe gestern 2 M2 getauscht gehabt und es fing wieder an. Hab nun die 4. M2 daher wieder eingebaut. Problem verursacht aber nach wie vor rBAR.



[Shyhead]

hallo,

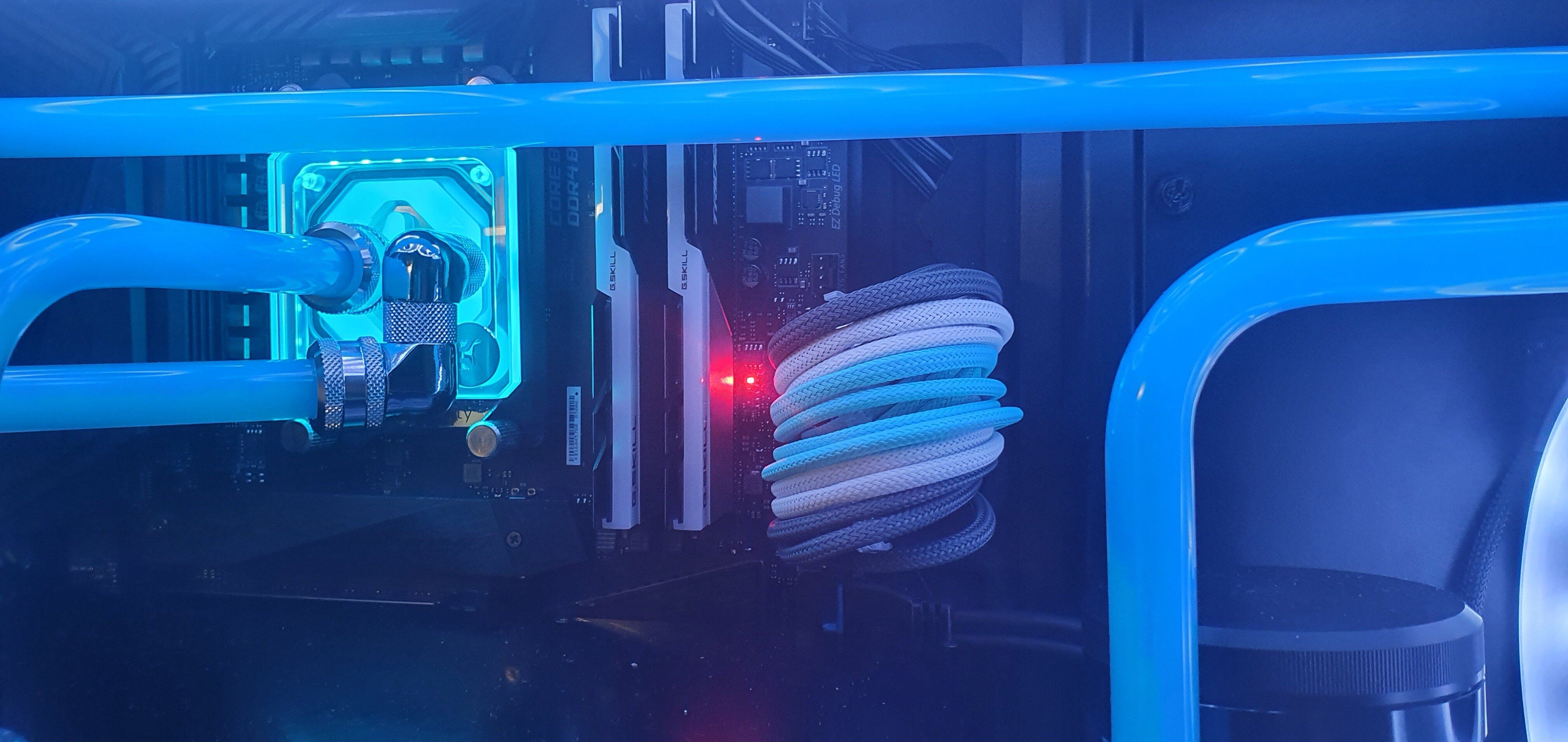

hat jemand von euch eine Ahnung, was die kleine rote LED rechts neben dem Ram-Speicher bedeutet. Die ist nirgends im Handbuch aufgeführt. Die LED leuchtet konstant rot, das macht mich bisschen skeptisch?



[Darkne$$]

@Shyhead ist für die Rams! Ich glaube wenn xmp an ist leuchtet die. Kann man auch im Bios auch ausschalten.



[gimme7]

die leuchtet, wenn XMP aktiviert ist.



[Shyhead]

@Shyhead ist für die Rams! Ich glaube wenn xmp an ist leuchtet die. Kann man auch im Bios auch ausschalten.

Vielen Dank euch für die Info

Beitrag automatisch zusammengeführt: 23.06.2021

gibt es einen Trick, damit das MSI Light nicht der LED Software von Gskill dazwischenfunkt? Bei einem Neustart synchronisieren die LEDS beim Speicher nicht mit der Gskill software, wenn MSI light aktiv ist.



[Quante]

hallo,

hat jemand von euch eine Ahnung, was die kleine rote LED rechts neben dem Ram-Speicher bedeutet. Die ist nirgends im Handbuch aufgeführt. Die LED leuchtet konstant rot, das macht mich bisschen skeptisch?

In der einfachen Ansicht gibt es unten den Punkt "Indication LED Control".
Dann sind aber auch der Post-Code und die beiden Taster dunkel.
Evtl. funktioniert es auch, indem man XMP ausschaltet und die Werte manuell einträgt.



[suali]

Ich bin immer noch auf A91 mit 1.2.0.1, weil einfach alles funktioniert wie es soll. Hatte nur 1x einen USB "Ausfall" von 1s seit Anfang des Jahres und keinen Grund zum Update gehabt.

Daher jetzt die immer wieder kehrende Frage bei BIOS Updates:
Hat sich irgendwas verbessert/verschlechtert bei den Leuten hier mit 1.2.0.3?
Hauptsächlich in Sachen Performance, XMP, Spannungen (SFI2 TFN zum Beispiel, klebt bei mir bei 1,4x)?

Sonst würde ich weiter aussetzen, wenn alles beim Alten ist.



[gimme7]

aussetzen



[iCepAin]

Es spricht nichts gegen ein FW Update^^



[Scoty]

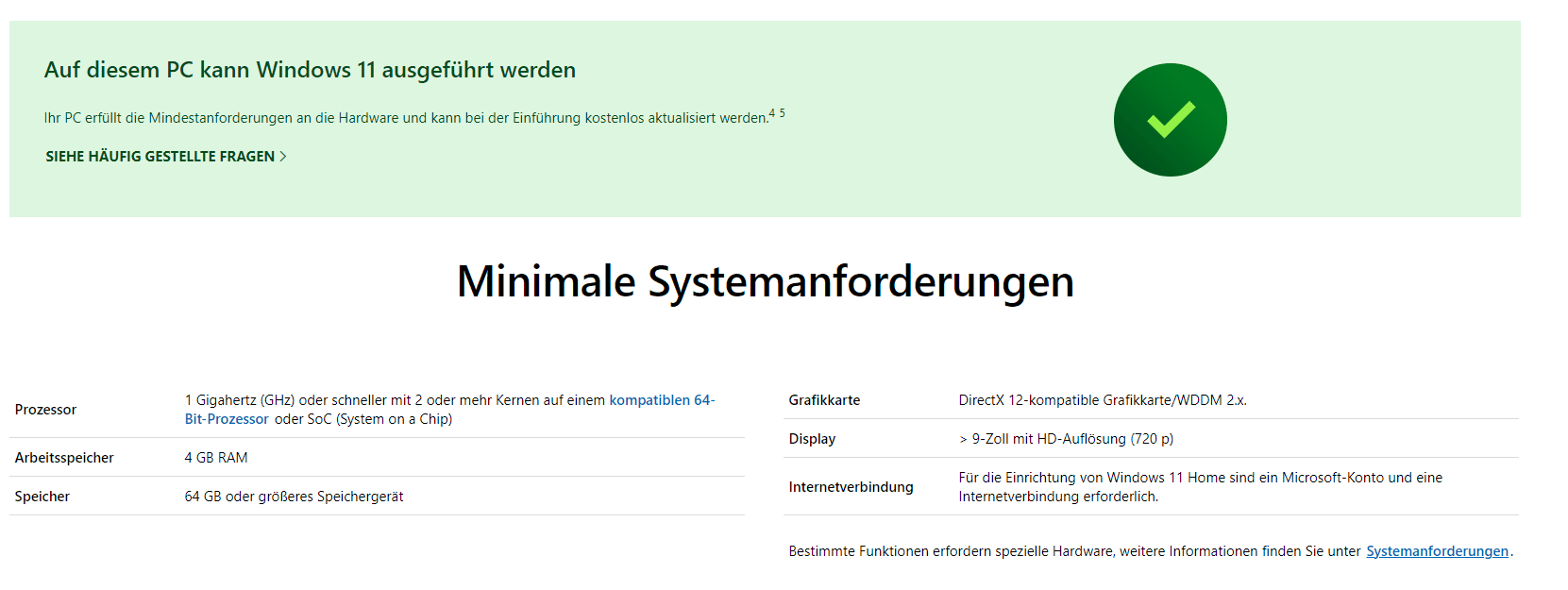

Wegen TMP2.0. Windows 11 will das sonst ist das Board nicht kompatibel. Eben getestet. Habe dieses AMD fTPM aktiviert und geht nun.



[Chris1975]

Wegen TMP2.0. Windows 11 will das sonst ist das Board nicht kompatibel. Eben getestet. Habe dieses AMD fTPM aktiviert und geht nun.

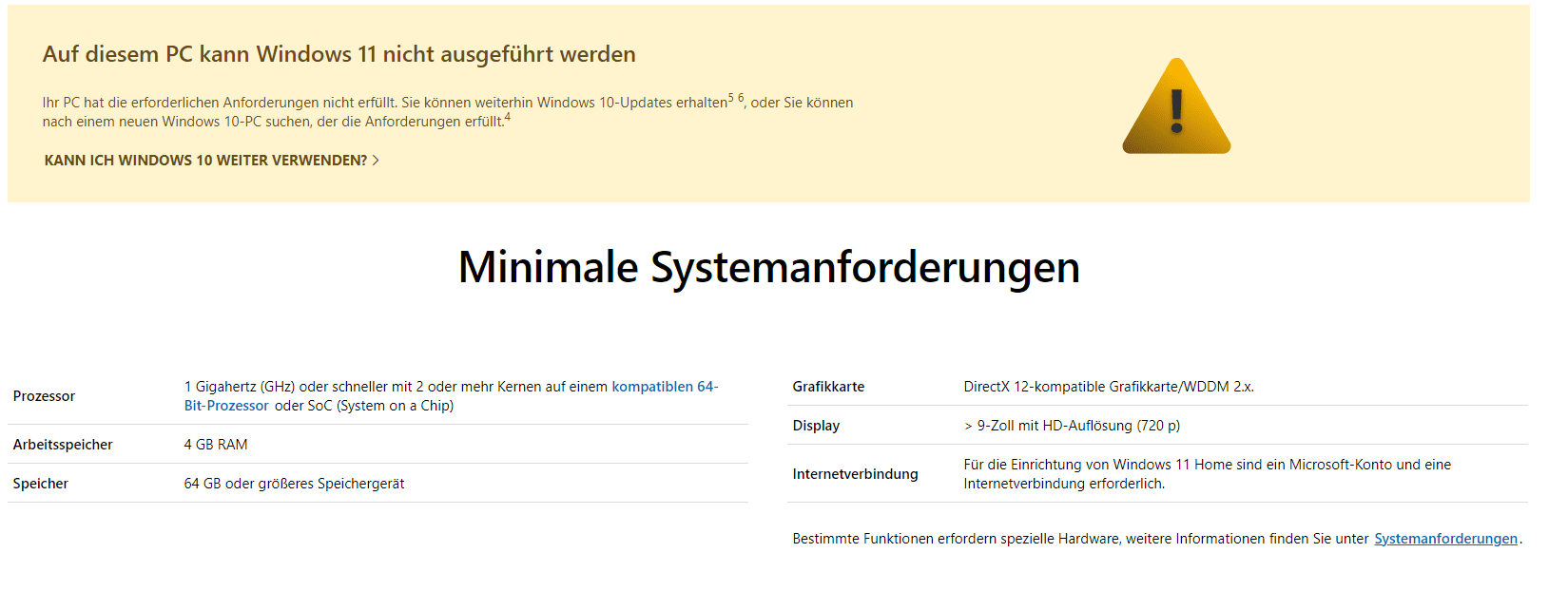

Anhang anzeigen 643645 Anhang anzeigen 643647

Minimale Systemanforderungen?Ist das so anspruchsvoll das ein Modernes System an seine Grenzen kommt?



[deadlink]

Weiß jemand wie dick die Pads sind auf denn M2 Kühlern beim Unify? Würde gerne neue drauf machen so fern möglich.

Ích mein mich zu erinnern, das die ca. 1 - 1,5 mm dick sind. Nachmessen wäre da besser.



[Cr@zed^]

@Chris1975, CPUs benötigen für Windows 11 zwingend SSE 4.1, Mainboards bzw. Windows TPM 2.0 - ob nun über Hardware mit einem externen Modul oder fTPM per CPU sei erstmal dahingestellt - und Grafikkarten WDDM 2.0 Treibermodel und DirectX 12.



[Scoty]

Was meint ihr, sollte man die x570S Boards von Unify und ACE auch hier einbinden oder einen separaten Thread machen? Viel geändert hat sich ja wohl nicht außer das es keinen Lüfter mehr dann gibt.



[Murazor]

Ich wäre für hier, wenns nur das ist.



[atarianer]

Ja, einfach hier mit rein.



[Scoty]

Die Namen ändern sich etwas von Unify zu Unify- X Max bzw Ace Max. Mehr Infos gibt es sonst nicht. Thread Titel schon mal angepasst. Rest wenn ich mehr Infos habe. Solten die Unterschiede größer sein dann neuer Thread.



[Cr@zed^]

Das Unify X Max ist eigentlich nicht nötig, bei meinem Unify lief der Lüfter nie.



[Quante]

Bei mir bisher bei jedem Systemstart -zwar nur kurz aber er lief.
Keine Ahnung wie es bei "Vollbestückung" unter PCIe 4 im Härtefall läuft...



[Chris1975]

Bei mir läuft er auch nur kurz beim start an.Wenn das ein Kaufarrgument für ein X570S sein soll zieht es bei mir nicht



[Cr@zed^]

Ja stimmt Systemstart, aber da ist die Grafikkarte beim durchpusten viel lauter. Bei meinem Crosshair VIII läuft der Lüfter angeblich dauerhaft zwischen 2.500 und 3.000 rpm. Auch da höre ich den Lüfter nicht. (Case Fans @700 rpm - Liquid Freezer @900 rpm fix, Grafikkarte zumeist @0 rpm durch Radeon Chill)
