[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.

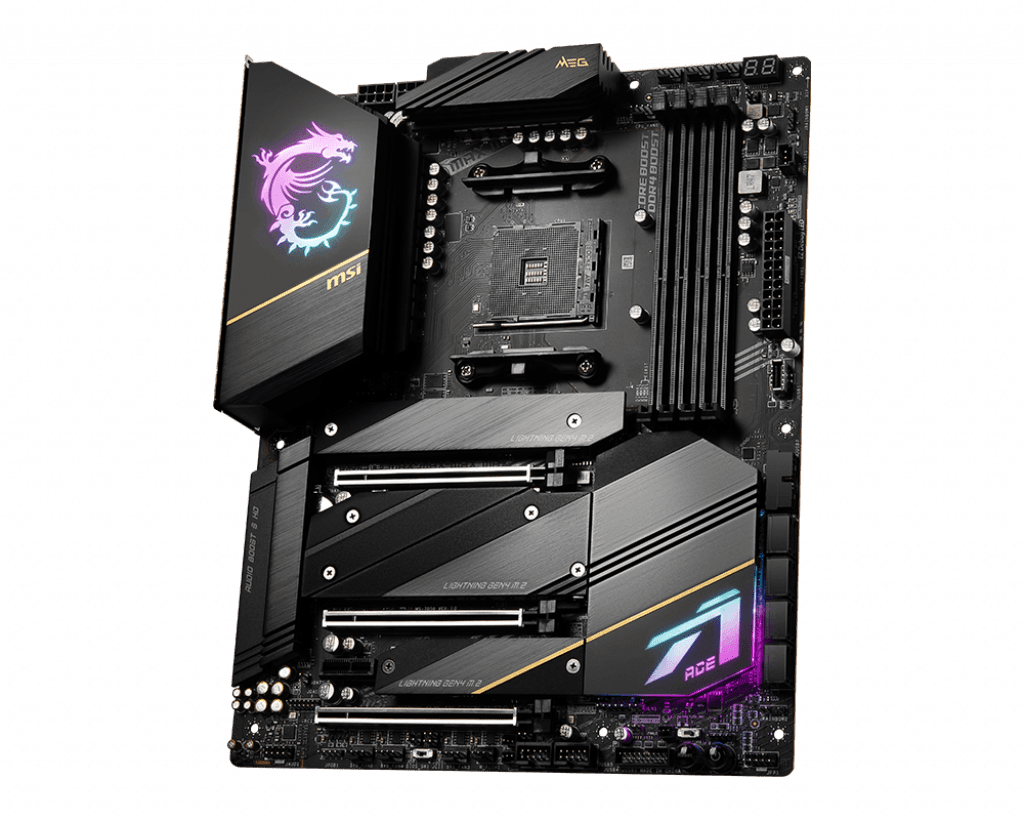

Hier ein paar Bilder zu denn Boards:



[reinhardrudi]

Das dauert bisl..... Kauf dir ein neues/ gebrauchtes und Verkauf dann das RMA Board.



[DragonClaVV]

Das dauert bisl..... Kauf dir ein neues/ gebrauchtes und Verkauf dann das RMA Board.

Leider die schnellste Methode. Die wenigsten Hersteller bieten gute RMA Möglichkeiten wo man nicht Tage oder Wochen ohne funktionierende Hardware rumsitzt.



[tomb88]

So das Board ist jetzt auf den Weg nach Frankfurt zu Msi . Mal sehen was raus kommt und wann . Sie wollen mir das bios updaten . Hab heut nochmal 3 andere usb sticks versucht , leider ohne Erfolg



[ILoveTattoo]

Habe das im Overclock.net Thread gelesen. Passierte als ein gemoddetes Bios geflasht wurde . Danach war nur die möglichkeit per Externer Flasher bzw RMA



[reinhardrudi]

Ja früher konnte man ja noch schön den Chip ausbauen und Flashen.../ lassen..
Da war das Board ruckzuck wieder Einsatz fähig.



[ILoveTattoo]

Das geht heute auch noch . Dank dem Evc . Damit kann man auch entweder mit Soip Zangen oder Kabel flashen



[tomb88]

Ich hatte nie Probleme mit dem System alles lief super , es lief halt mit einem Beta bios und wollte auf das neuste richtige . Hätte ich das nur so gelassen 🤦🏼‍♂️🙈 ich ärgere mich

Beitrag automatisch zusammengeführt: 07.09.2021

Das geht heute auch noch . Dank dem Evc . Damit kann man auch entweder mit Soip Zangen oder Kabel flashen

Da hab ich leider kein Plan von



[ILoveTattoo]

Ist ein kleines Gerät von Elmor Labs . Eigendlich gedacht um in temporäre in den Spannungscontroller von Grafikkarten einzugreifen per I2C

Beitrag automatisch zusammengeführt: 07.09.2021

@Scoty
PCIe Ten Bit Tag Support ist auf Auto.
@Orgh
es gibt viel mehr einstellmöglichkeiten die natürlich mit vorsicht zu verwalten sind aber durchaus interessant

Diese einstellung gibt es aber beim A0 nicht mehr oder ?



[Scoty]

Habe das im Overclock.net Thread gelesen. Passierte als ein gemoddetes Bios geflasht wurde . Danach war nur die möglichkeit per Externer Flasher bzw RMA

Wäre mir neu, dass es an einen Mod BIOS liegen soll.

Beitrag automatisch zusammengeführt: 09.09.2021

Diese einstellung gibt es aber beim A0 nicht mehr oder ?

Doch im Mod BIOS gibt es die Einstellung. War nie im normalen BIOS enthalten, schrieb ich schon mal.



[ILoveTattoo]

Wäre mir neu, dass es an einen Mod BIOS liegen soll.

Beitrag automatisch zusammengeführt: 09.09.2021

Doch im Mod BIOS gibt es die Einstellung. War nie im normalen BIOS enthalten, schrieb ich schon mal.

Hatte es nur bei Overclockers gelesen . Habe Aktuell auch Mal ein Mod BIOS drauf . Aber sooooooo ein grosse Unterschied hat es nicht gemacht . Ist eigendlich schon das Neue BIOS verfügbar ? Fürs B550 ja schon



[Scoty]

Ich habe meine RGB Lüfter (Arctic P12 PWM PST A-RGB) an das Mainboard am Anschluss JRAINBOW1 angeschlossen. RGB RAM wären die Crucial Ballistix BL2K16G36C16U4BL. Beides habe ich in einer bestimmten Farbe eingestellt, das Problem, wenn ich denn PC ausschalte und dann wieder einschalte laufen sowohl RAM als auch Lüfter wieder im Standard Modus, sprich leuchten im Regenbogen Farben. Bei Gigabyte oder Asus merkt sich das Board die Einstellungen, MSI wohl aber nicht oder muss ich im BIOS was umstellen?

Es gibt im übrigen neue Beta BIOS mit neuer AGESA 1.2.0.4.
https://forum-en.msi.com/index.php?...ios-for-am4-motherboards.366770/#post-2078971



[tomb88]

Hallo , hab ja das das Board am Donnerstag zu Msi geschickt , heut ist es schon wieder da . Bios geflasht , es war keins mehr drauf und auf Funktion getestet . Ich bin begeistert wie schnell das ging . Baue es am we wieder zusammen



[reinhardrudi]

boah- das war ja mega schnell Aber kein BIOS mehr drauf.. sehr seltsam.

Beitrag automatisch zusammengeführt: 11.09.2021

Ich habe meine RGB Lüfter (Arctic P12 PWM PST A-RGB) an das Mainboard am Anschluss JRAINBOW1 angeschlossen. RGB RAM wären die Crucial Ballistix BL2K16G36C16U4BL. Beides habe ich in einer bestimmten Farbe eingestellt, das Problem, wenn ich denn PC ausschalte und dann wieder einschalte laufen sowohl RAM als auch Lüfter wieder im Standard Modus, sprich leuchten im Regenbogen Farben. Bei Gigabyte oder Asus merkt sich das Board die Einstellungen, MSI wohl aber nicht oder muss ich im BIOS was umstellen?

Machst du das mit dem MSI Center? Also bei mir funzt das. Musste allerdings auf das neuste Updaten.
Im BIOS hab ich nix eingestellt.



[tomb88]

So mein Gerät läuft wieder 😅

betreibt jemand mit dem Board auch einen 5900x ? Evtl mit einer aio ? Wie sind eure Temps



[Murazor]

Nutzt jemand das aktuellste Beta BIOS? Irgendwelche Auffälligkeiten oder negative Erfahrungen?



[Darkne$$]

So mein Gerät läuft wieder 😅

betreibt jemand mit dem Board auch einen 5900x ? Evtl mit einer aio ? Wie sind eure Temps

Ja mit einer Kraken X 73. Im Idel bin ich bei ca. 36-38 Grad und bei Games kommt drauf an ob multicore oder singelcore bei 68-78 Grad.
Benutze aber auch einen anderen Powerplan als der von Windows, wodurch die Temps. besser sind.
https://www.computerbase.de/forum/threads/energiesparplan-zen2-ryzen-3000.1934824/ oder https://www.computerbase.de/forum/t...00-modified-powerplans.2001067/#post-25230927



[sakaana303]

Nutzt jemand das aktuellste Beta BIOS? Irgendwelche Auffälligkeiten oder negative Erfahrungen?

Ja und nein



[ILoveTattoo]

Hat schon jemand das neue Beta BIOS auf eine Unify getestet ?



[Murazor]

Über deinen Beitrag.



[ILoveTattoo]

Ich habe meine RGB Lüfter (Arctic P12 PWM PST A-RGB) an das Mainboard am Anschluss JRAINBOW1 angeschlossen. RGB RAM wären die Crucial Ballistix BL2K16G36C16U4BL. Beides habe ich in einer bestimmten Farbe eingestellt, das Problem, wenn ich denn PC ausschalte und dann wieder einschalte laufen sowohl RAM als auch Lüfter wieder im Standard Modus, sprich leuchten im Regenbogen Farben. Bei Gigabyte oder Asus merkt sich das Board die Einstellungen, MSI wohl aber nicht oder muss ich im BIOS was umstellen?

Es gibt im übrigen neue Beta BIOS mit neuer AGESA 1.2.0.4.
https://forum-en.msi.com/index.php?...ios-for-am4-motherboards.366770/#post-2078971

Mal Open RGB probiert ? Habe ich lange Zeit auf Asus Brettern probiert . Mich nervt es auch , und das Msi Center sowie so



[sakaana303]

Um mal mehr Worte zu finden: Wie so oft ist mir nichts negatives, aber nichts anderes aufgefallen. Teste jetzt aber auch nicht immer ausgiebig rum, sondern beobachte einfach wie sich die Kiste im Alltag bei verschiedenen Anwendungen verhält. Meiner Meinung nach sowieso der beste "Stresstest".



[FM4E]

Hat sich was an der PCH-Temp getan? Der X570-Chipsatz hat mit der AB2 ne neue SMU erhalten.



[sakaana303]

Hat sich was an der PCH-Temp getan? Der X570-Chipsatz hat mit der AB2 ne neue SMU erhalten.

Kann ich jetzt so bei mir nicht beobachten, liegt so im Bereich wie vorher auch. Vielleicht ein Grad Unterschied, was ja nichts ist.



[Felix the Cat]

Was habt ihr denn so ungefähr an Chipsatz Temperaturen?

Habe das Board auch seit ca. 2 Wochen im Einsatz und bin bisher echt zufrieden.



[FM4E]

Im Idle 56°C und unter Gaming-Last bis knapp 70°C



[Felix the Cat]

Dann deckt sich das ja ungefähr mit meinen Temperaturen. Habe eigentlich fast immer so zwischen 58-65°C. Aber habe auch so gut wie kein Luftstrom im Gehäuse.

Hauptsache der Lüfter ist aus.



[ILoveTattoo]

Dann deckt sich das ja ungefähr mit meinen Temperaturen. Habe eigentlich fast immer so zwischen 58-65°C. Aber habe auch so gut wie kein Luftstrom im Gehäuse.

Hauptsache der Lüfter ist aus.

Zwischen 50-65 Grad . In einem Corsair 500d . Wobei die Thematik mit dem Lüfter wird echt übertrieben . Mein DARK hatte zwei kleine Vrm Lüfter , im Alltag nichts von zu hören . Beim Unify , war das Teil noch nie an . Aber selbst bei bis zu 30-40 Prozent ist das Ding noch leider als meine zwei DDc im Case.

Ich habe das Unify auch seid zwei Wochen . Und bin soweit auch erst Mal zufrieden bis auf die RGB Einstellungen , das sie nicht behalten werden . Und das allgemeine X570 USB Audiointerface Problem



[Felix the Cat]

Bei meinem alten Asus Strix X570-E habe ich ihn auch nicht als störend empfunden. Aber bei meinem Unify ist der Lüfter wohl ein bisschen defekt, denn den hört man sehr laut, sobald er an ist. Auch wenn er nur langsam dreht.

Aber da er eigentlich nie an ist, stört es mich nicht wirklich.

Sonst habe ich keinerlei Probleme. RGB habe ich aber auch nur einen Lüfter und den CPU Kühler dran. Der Rest läuft über die Aquacomputer Komponenten.



[Murazor]

Um mal mehr Worte zu finden: Wie so oft ist mir nichts negatives, aber nichts anderes aufgefallen. Teste jetzt aber auch nicht immer ausgiebig rum, sondern beobachte einfach wie sich die Kiste im Alltag bei verschiedenen Anwendungen verhält. Meiner Meinung nach sowieso der beste "Stresstest".

Wir haben schon von dem BIOS mit 1.2.04 geredet, oder? Ich habe gerade geschaut. Die Version ist gar nicht mehr auf der Seite von MSI zu finden.



[FM4E]

Und das allgemeine X570 USB Audiointerface Problem

Zuerst hatte ich die Creative SoundBlaster X4 über den X570-Chipsatz laufen. Dort gab es vereinzelnt Probleme mit der Audio-Wiedergabe. Seit die externe Soundkarte über die CPU arbeitet, sind die Störungen weg. Eventuell bringt die neue SMU-Version für den Chipsatz Abhilfe.
