[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.210
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 653
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 678
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 423
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 509
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Murazor schrieb:
Wir haben schon von dem BIOS mit 1.2.04 geredet, oder? Ich habe gerade geschaut. Die Version ist gar nicht mehr auf der Seite von MSI zu finden.
Zum Vergrößern anklicken....
ich glaube die war da auch bis dato noch nicht, sonder nur auf google drive...

bisher habe ich eher schlechtes über 1.2.0.4 und MSI gehört bezogen auf RAM OC Grenzbereich
Beitrag automatisch zusammengeführt:

copy paste... Quelle overclock.net

More AGESA 1.2.0.4 BIOS (beta) are added, inlcluding X570, B550, A520 and X470/B450 Max models:

https://drive.google.com/drive/folders/1JTPVFrSyV76d4Zxj2l9B1zIU88C5egxC?usp=sharing

X570:
MEG X570 GODLIKE
MEG X570 ACE
MEG X570 UNIFY
Prestige X570 CREATION
MPG X570 GAMING PRO CARBON WIFI
MPG X570 GAMING EDGE WIFI
MPG X570 GAMING PLUS
MAG X570 TOMAHAWK WIFI
X570-A PRO

B550:
MEG B550 UNIFY
MEG B550 UNIFY-X
MPG B550 GAMING CARBON WIFI
MPG B550 GAMING EDGE WIFI
MPG B550I GAMING EDGE WIFI
MPG B550I GAMING EDGE MAX WIFI
MPG B550 GAMING PLUS
MAG B550 TOMAHAWK
MAG B550 TORPEDO
MAG B550M VECTOR WIFI
MAG B550M MORTAR WIFI
MAG B550M MORTAR
MAG B550M BAZOOKA
B550-A PRO
B550-A PRO(CEC)
B550M PRO-VDH WIFI
B550M PRO-VDH
B550M PRO-VDH WIFI6
B550M PRO-VDH WIFI [CEC]
B550M PRO-DASH
B550M-A PRO
B550M PRO

A520:
MAG A520M BAZOOKA WIFI
MAG A520M VECTOR WIFI
A520M-A PRO
A520M PRO-VH
A520M PRO
A520M PRO-C DASH
A520M PRO-VDH

X470 Max (2021/09/10 added):
X470 GAMING PLUS MAX
X470 GAMING PRO MAX

B450 Max:
B450 GAMING PRO CARBON MAX WIFI
B450 GAMING PLUS MAX
B450 TOMAHAWK MAX
B450 TOMAHAWK MAX II
B450I GAMING PLUS MAX WIFI
B450M MORTAR MAX
B450M PRO-VDH MAX
B450M PRO-M2 MAX
B450-A PRO MAX
(2021/09/10 added:)
B450M BAZOOKA MAX WIFI
B450M-A PRO MAX
B450M-X

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
FM4E schrieb:
Zuerst hatte ich die Creative SoundBlaster X4 über den X570-Chipsatz laufen. Dort gab es vereinzelnt Probleme mit der Audio-Wiedergabe. Seit die externe Soundkarte über die CPU arbeitet, sind die Störungen weg. Eventuell bringt die neue SMU-Version für den Chipsatz Abhilfe.
Zum Vergrößern anklicken....
Also ich habe keine Direkten Soundprobleme , aber sobald ich mein Yamaha AG 03 anstecke. Sind microruckerler vorhanden . Und das nervt gewaltig . Aktuell über den Onboardsound geht es . Aber man ist ja was anderes verwöhnt.

Vorhin Mal das BIOS geflasht . Meine Settings eingegeben . Und es bootet nicht Also später wieder zurück

Hat jetzt nichts mit dem Bios zu tun, aber hat jemand ne Idee warum mein analoger Line-In über den Onboard-Sound nicht funktioniert? Aktueller Realtek-Treiber von MSI + die besch***ene Realtek-App (kein Nahimic) sind drauf und wenn ich hinten einstecke wird das auch als "Audioeingang" erkannt. Allerdings kommt kein Signal an. Stecke ich das gleiche Kabel wieder in meine Soundblaster funzt alles. Hatte ich so noch nie.

Felix the Cat schrieb:
Was habt ihr denn so ungefähr an Chipsatz Temperaturen?

Habe das Board auch seit ca. 2 Wochen im Einsatz und bin bisher echt zufrieden.
Zum Vergrößern anklicken....
Hi,
so sieht bei mir der Idle nach ca. 30 Min. aus.
Screenshot 2021-09-14 163227.jpg


3700X @ Kraken X63, Pumpe läuft auf 40%, Radiatorlüfter sind auf 700RPM fixiert.
Meshify C mit drei Gehäuselüftern, rausblasend.

Ich habe 46-48° auf allen 4 werten auch mit dem neuen Bios das seinen Dienst wunderbar tut.

@Chris1975
Funktioniert bei Dir rBAR alias S.A.M. mit dem MSI MEG X570 Unify?
Wenn ja, welche UEFI-Version nutzt Du?

Radeon 21.9.1 SAM aktiv RX5700XT.png

1.2.0.4 ist im Grunde irrelevant da nichts neues was relevant wäre.

Ich nehme an die SMU ist identisch mit dem vorigen BIOS, nur das hier jetzt TPM per default auf ON ist, oder?

TPM on, Secure Boot aber off daher wieder mal schlecht umgesetzt denn Windows 11 Support.

Finde ich eh amüsant, dass die Mainboard-Hersteller extra ein BIOS bringen, wo TPM und Co. bereits per default aktiv sind. Wer den Weg ins BIOS findet, wird wohl auch die beiden Funktionen manuell aktivieren können...

ist da echt sonst nix in dem BIOS was einen Flash wert wäre??

Naja, ist weiterhin AGESA 1.2.0.3c und gleiche SMU. Wenn weitere Änderungen vorgenommen wurden, dann wurden diese nicht dokumentiert.

Ansonsten läuft die 7C35vAB3 unauffällig wie schon die 7C35vAB1. Könnte die kommende Final vielleicht werden außer sie schieben doch noch die 1.2.0.4 vor wobei da die Alpha/Beta bei mir nicht so gut lief.

Ganz zufrieden mit dem Unify x570.

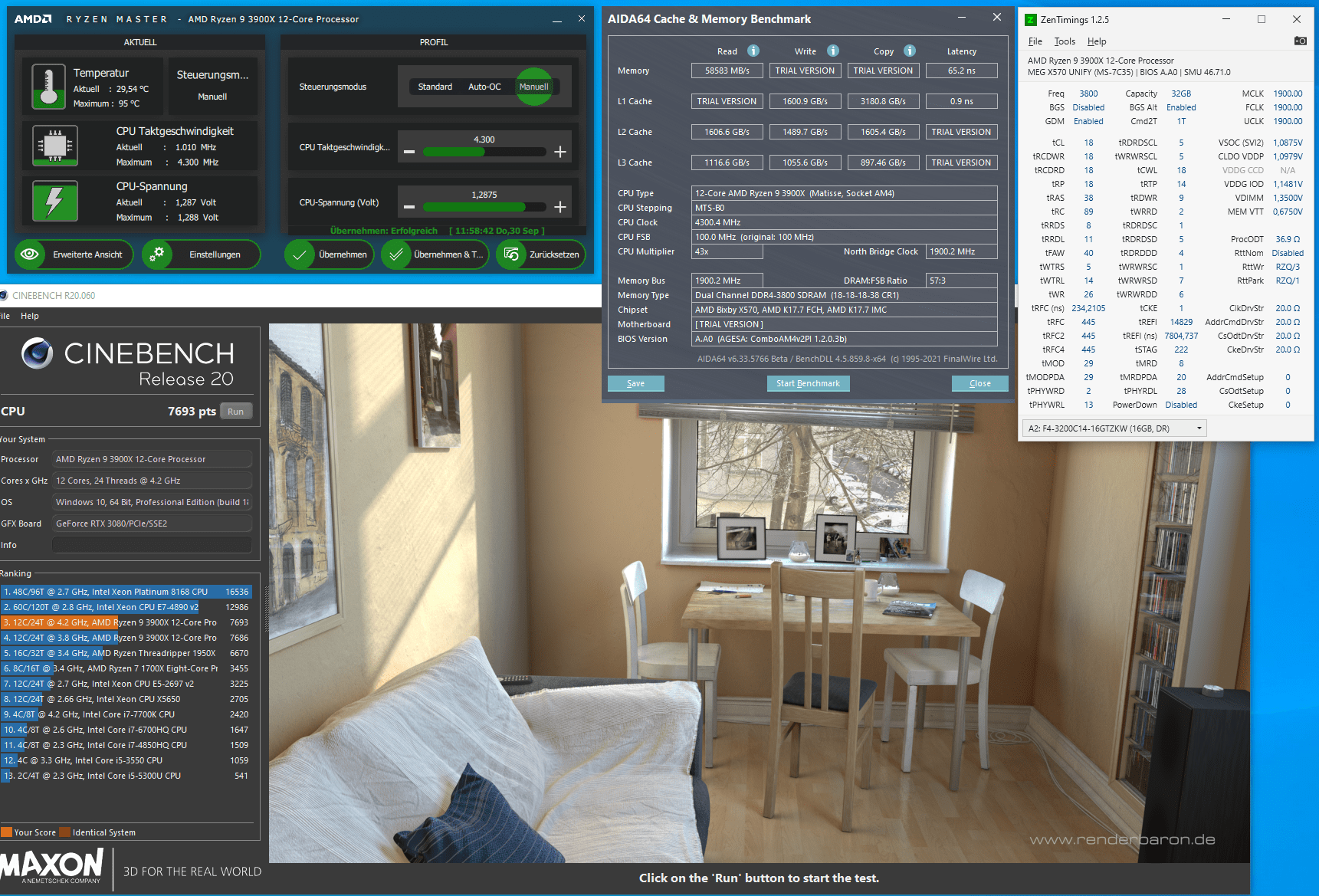

mal 1900mhz angetestet.
auf dem Asus Crosshair VII hero lief kein 1900mhz mit der gleichen CPU.
Ram ist 3200cl14 2*16Gb B-Die
Denke das muss ich noch etwas optimieren, da mir der Grafiktreiber gerade wieder abgestürzt ist.

try it.PNG

Ich habe mit dem B3 immer wieder kleine Ruckler . Bei gleichen Settings .

Hast du nach dem Flashen einen sauberen CMOS-Clear gemacht?

ra773 schrieb:
Denke das muss ich noch etwas optimieren, da mir der Grafiktreiber gerade wieder abgestürzt ist
Zum Vergrößern anklicken....
An den Timings wird es wahrscheinlich nicht liegen, die sind extrem locker. Vermute eher, dass dein Zen2 mit FCLK 1900 knapp überm Limit ist. Halte mal nach Whea Warnungen/fehler ausschau.
3733/1866 könnte das Problem lösen

gimme7 schrieb:
An den Timings wird es wahrscheinlich nicht liegen, die sind extrem locker. Vermute eher, dass dein Zen2 mit FCLK 1900 knapp überm Limit ist. Halte mal nach Whea Warnungen/fehler ausschau.
3733/1866 könnte das Problem lösen
Zum Vergrößern anklicken....
Ja, erstmal ein Setup mit 1900 finden dann geh ich an die timings.
erster Versuch mit cl16 lief nicht so gut. Deshalb erstmal eine Basis bei cl18 finden. Wobei das schonmal bedeutend besser ist gegenüber x470.

Joa, dann würde ich zunächst einmal zurückflashen.

Genau das habe ich auch getan. die vorletzte Beta hatte das gleiche Problem bei mir.

Die hat AGESA 1.2.0.4, die ebenfalls ziemlich buggy sein soll. Ich werde daher vorerst bei der A.A0 mit AGESA 1.2.0.3b bleiben.

In meiner kurzten Zeit mit dem X570 Unify kann ich sagen, das das A0 aktuell das beste Bios für meinen 5950x ist

Hat eigentlich irgendwer noch USB Probleme?
Ich war bisher verschont, bis auf ein einziges Mal. Hab seit 2 Tagen jetzt einen Fiio E10K-TC DAC und nach einem Coldboot ist dieser oft einfach nicht da. Und meine Tastatur geht dann öfters auch nicht.
Hilft nur einmal Verbindung trennen und wieder anstecken. Aber immer nur bei einem Kaltstart eigentlich.

A.A0 Bios ist drauf.

Ich hatte die Vermutung, dass bei mir die USB-Probleme mit dem Wechsel auf die RTX 3080 Ti und damit auf PCIe 4.0 beginnen, aber mein System läuft auch damit absolut fehlerfrei.

Wie gesagt, hatte nie wirklich Probleme. Bis jetzt. Nervt ein bisschen.
