[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[gimme7]

RAM, Board, CPU... alles möglich. Vielleicht auch ein schlechter CPU Pin Kontakt. CPU + Sockel inspizieren und nochmal neu einsetzen



[Hoods]

Hab ich ja auch schon alles gemacht.
Neuer CPU kühler war ebenfalls schon drauf, bisschen mit dem Anpressdruxk gespielt usw. und so fort.



[gimme7]

neues BIOS verfügbar, 1.2.0.A



[FM4E]

Testet die mal (inkl. CO) aus



[gimme7]

erst mal keine Zeit



[Dracal2002]

Wenn nur der TPM zeug geändert wurde dann werde ich eher nicht flashen.



[FM4E]

Der EDC-Bug soll zudem behoben sein.



[talha777]

Eigentlich wollte ich es hier posten, habe es dann aber aus Versehen im UEFI Übersicht Thread gepostet. Hier daher ohne Screenshot und nur die Infos:

Die neue Final hat

erstes Microcode Update für Ryzen 3xxx seit AB0 (5. letztes Final Bios)
erstes Microcode Update für Ryzen 4xxx seit AD0 (4. letztes Final Bios)
erneutes Microcode Update für Ryzen 5xxx (letztes Final Bios)

Die Betas habe ich zur besseren Übersicht nicht berücksichtigt.
Feedback von Ryzen 3xxx Nutzern wäre ich dankbar.



[FM4E]

Zumindest von meiner Seite aus mit dem X3D läuft mit der AG0 alles bestens.



[Quante]

Bei mir funktioniert nur die englische Sprachauswahl.



[FM4E]

Ja, das stimmt. Ist für mich aber kein Problem, da ich jedes BIOS ohnehin in englisch verwende.



[Emiter]

Hallo zusammen, bauen für einen Bekannten von mir einen Rechner zusammen. Das Motherboard ist das x570 Unify von MSI (habe ich ebenfalls) und einen 5800x3d von AMD. Jetzt wollte ich zuerst das Bios mit dem Back Button flashen, der Flashvorgang startet aber nicht.
Habe das neuste Bios runtergeladen, entpackt, auf den Stick kopiert, in MSI.ROM umbenannt, dann CPU und ATX Stecker dran. Wenn ich nun die Taste für das Flashen drücke, passiert nichts. Jemand ´ne Idee?



[FM4E]

Ist der USB-Stick mit FAT32 formatiert? Wurden mehrere USB-Sticks ausprobiert? Netzteil ist auch eingeschaltet?



[Emiter]

Ja, FAT32 und Netzteil ist an ;-)
CMOS Taste und Power On leuchten, also Strom ist drauf.



[FM4E]

Ok, und verschiedene Sticks probiert? Den richtigen USB-Port verwendet?



[Emiter]

ja, auch das.



[gimme7]

versuche mal den Stick so wie in diesem Video zu formatieren...

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[iCepAin]

- neues Bios verfügbar, 7C35v1M1 (Beta version) "MSI ACE"



[FM4E]

Betrifft nur die Sprachänderung im BIOS. Für alle, die mit Englisch leben können, können das Update ignorieren.



[unifyx]

Betrifft nur die Sprachänderung im BIOS. Für alle, die mit Englisch leben können, können das Update ignorieren.

die Frage ist nur, warum sie von einer non-beta durch eine Sprachaänderung zur beta übergegangen sind.🤔😅



[FM4E]

Dazu kann ich nichts sagen. Zu AGESA 1.2.0.A gab es vorher hingegen keine Beta-Version. Da ich das BIOS generell nur in Englisch nutze, brauche ich das Update ohnehin nicht.



[monitorhero]

Hi Leute, mal ne Frage. Ich hab heute auf E7C35AMS.AH1 geupdated und ich finde die Deny Execute Settings für Secure Boot nicht mehr. MSI hat es ja Standardmäßig aktiviert, aber wo ist die Option hin, wenn man es manuell einstellen möchte? Muss ich erst Secure Boot Mode auf Custom stellen und neustarten, damit die Optionen im Bios auftauchen?



[FM4E]

@monitorhero

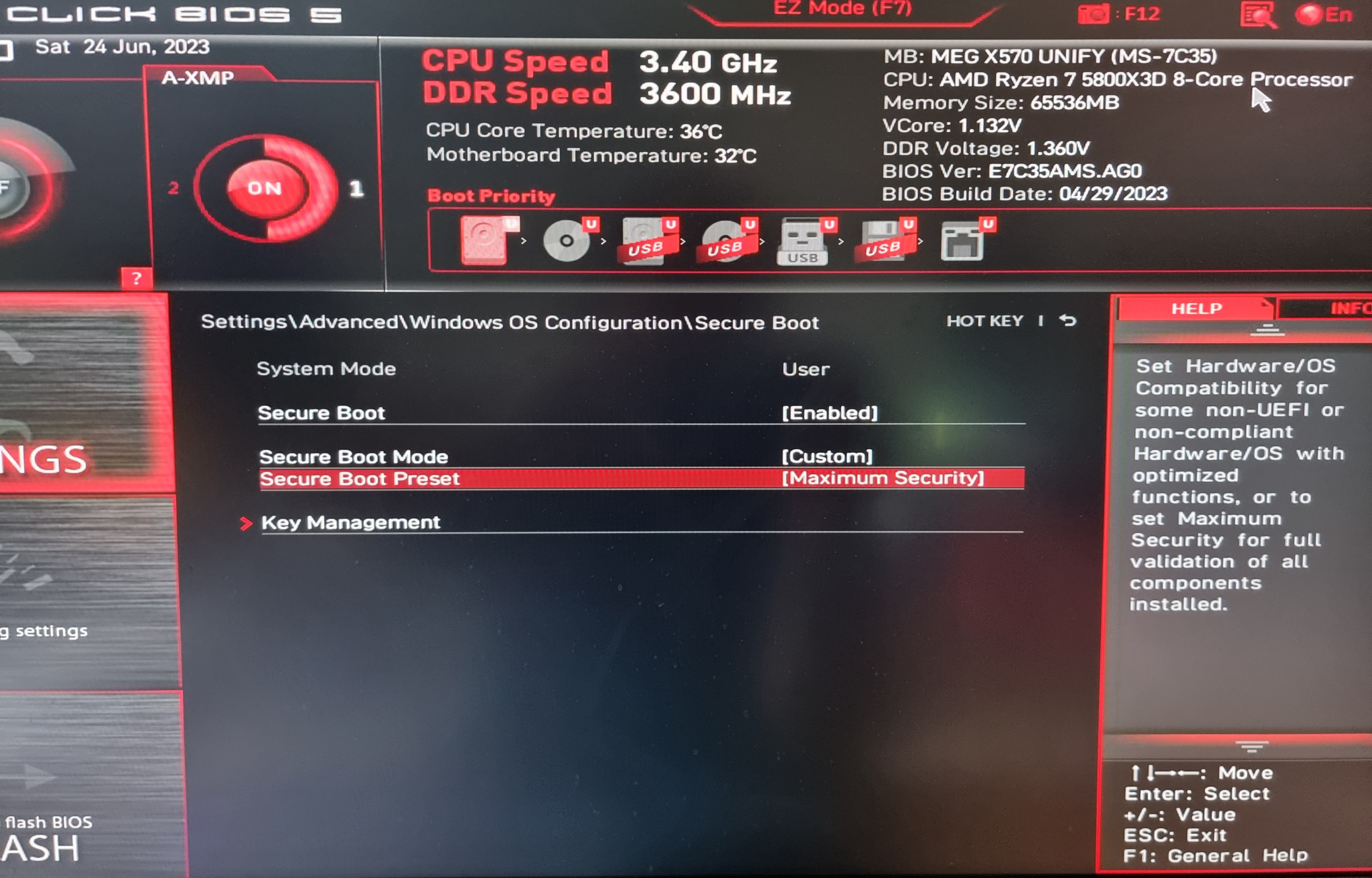

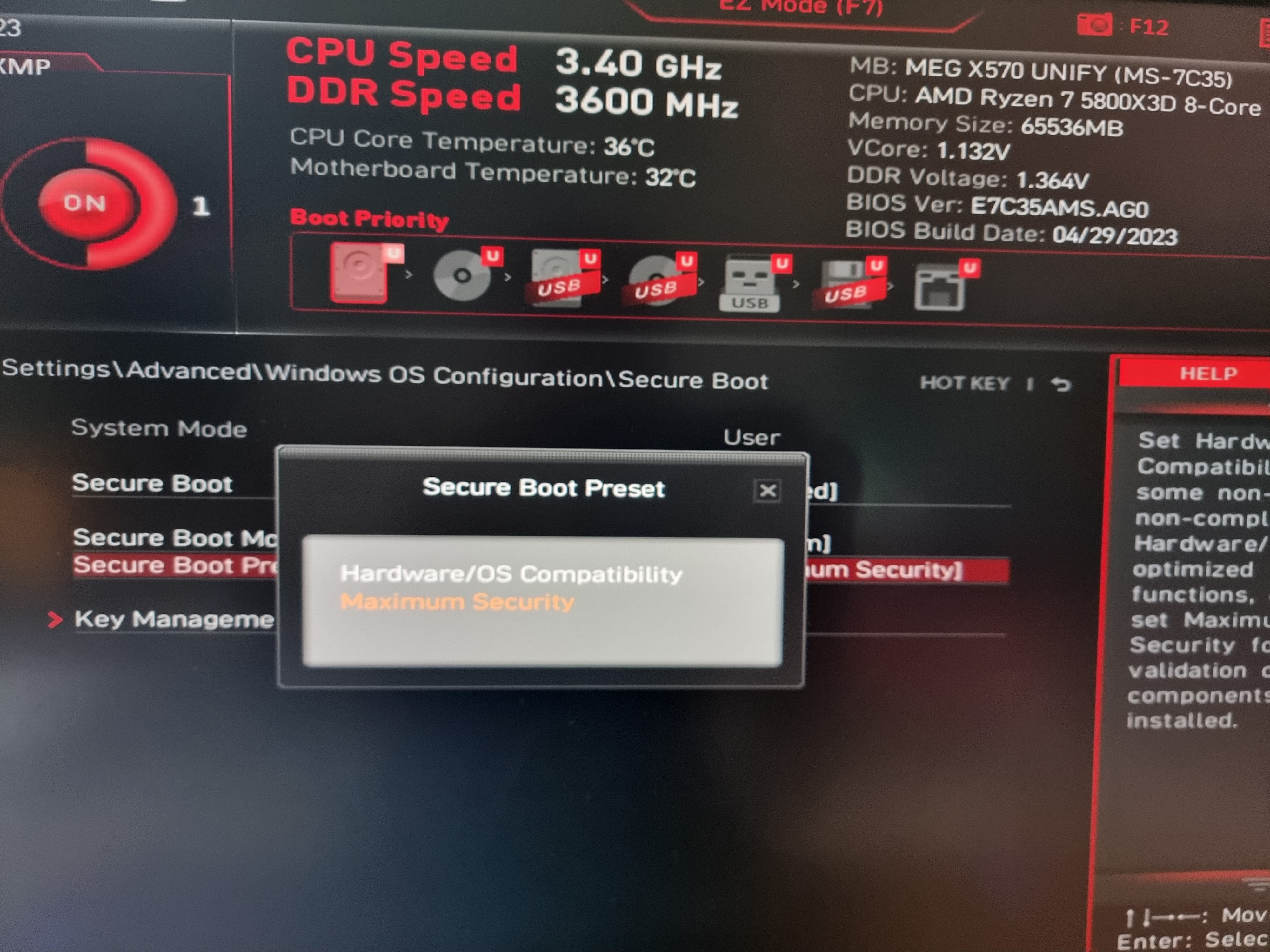

Scheinbar gibt es nur noch die Möglichkeit, zwei Modi zu definieren: Standard und Custom. Wenn Custom ausgewählt ist, dann gibt es nur zwei Presets: Hardware/OS Compatibility und Maximum Security. Zu finden sind die Einstellungen unter: Settings/Advanced/Windows OS Configuration/Secure Boot

Vor der BIOS-Version AG0 war es noch anders. Da konnte man es noch detaillierter einstellen.



[monitorhero]

Genau, darüber hatte ich mich gewundert. Ich schätze Standard wird dann auch ausreichen.



[TheUnreal]

Mal doof gefragt: Hat noch jemand USB Spannungsversorgungsprobleme?
Ich hab nur 1x 8PIN EPS dran, Board läuft wie es soll, nur USB lädt keine Geräte auf und 2.5" Hdds laufen nur am extern versorgten USB HUB.
Mein X470 Gaming Plus macht das problemlos am gleichen Setting



[unifyx]

soweit ich weiss sind die EPS nur für die CPU-Versorgung, somit sollte es mit den usb-Anschlüssen nichts zu tun haben. Probleme mit usb liegen meistens an FCLK am Limit, bzw zu hoher / zu niedriger SOC-voltage.



[Hoods]

Hab ich auch des Öfteren... Abhilfe bei mir : Manchmal klappt es wenn ich den Energiesparplan auf Höchstleistung stelle.



[derin]

Bios Version 7D51v18 für das MEG-X570S-UNIFY-X-MAX

- AGESA ComboAm4v2PI 1.2.0.B update.

- AMD security issue patch.

Beim ersten Update ging erstmal gar nichts mehr, hatte aber vorher schon hin und wieder ein Boot Problem und die Batterie im Auge.

Im Rahmen des BIOS Update ging ja eh erstmal nichts mehr, also mal die Batterie gewechselt, da muss man sich echt fragen wer das designt hat.

Man muss das ganze Mainboard rausholen um die "Shroud" rund um die Batterie zu lösen.

Es läuft wieder und war zurück gepatcht auf 1.60 wohl vom 2. BIOS, der erneute Flash auf 1.80 hat problemlos geklappt.



[Quante]

Geflasht und bislang keine Probleme festgestellt.
Der erste Start dauerte aber wirklich etwas länger, lief dann aber so durch.



[gimme7]

hatte zwei Versionen übersprungen und jetzt auf 1.2.0.B um auch mal ASPM zu testen. Hat bei mir keinen Effekt auf den Verbrauch im Idle. Ansonsten alles beim alten.
