[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.226
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 666
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 694
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 435
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 529
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Darkne$$ schrieb:
Wenn ich jetzt im Bios den CO benutze limitiert das Mainboard automatisch meine EDC der CPU von 140 auf 130 A. Ist das vielleicht ein Bug oder so gewollt? PTT, TDC und EDC kann man nicht einstellen.
Zum Vergrößern anklicken....
hast recht, hatte ich gar nicht drauf geachtet, aber auch bei mir ist EDC auf 130A. Kann ich auch nicht mit PBOTuner überschreiben. (X570 Unify)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
gimme7 schrieb:
hast recht, hatte ich gar nicht drauf geachtet, aber auch bei mir ist EDC auf 130A. Kann ich auch nicht mit PBOTuner überschreiben. (X570 Unify)
Zum Vergrößern anklicken....
Findest du auch das 1.2.0.8 nicht rund läuft?Benutzt du auch den neuen Chipsatz Treiber?

Also ich hab’s mit dem 5950x und finde sogar das die Frametimes besser geworden sind in meinem aktuellen Spiel, aber die CPU hat 4 grad mehr als sonst

Darkne$$ schrieb:
Findest du auch das 1.2.0.8 nicht rund läuft?Benutzt du auch den neuen Chipsatz Treiber?
Zum Vergrößern anklicken....
ja, hab den neuesten Chipsatztreiber. Ich merke keinen Unterschied von 07 auf 08. Temps und Benchmarks sind identisch. Nur der Telemetrie Wert um bei HWInfo unter Vollast auf eine Power Reporting Deviaton von 100% zu kommen, ist etwas anders von 233A auf 238A

Mal ne Frage, ist MSI Kernbehindert? Freund hat sich ein B650-P WiFi gekauft (nicht meine Empfehlung) mit einem 7900X3D, wenn er im UEFI mode ist und dann windows installiert WAS GEHT, und der PC nach der install bootet sagt das Board ne is nicht deine M2 lass ich nicht booten obwohl sie erkannt werden. Jetzt kommt der Joke laut einigen Vid soll man auf CSM aka schmutz stellen, ja dann er kennt das board zwar die M2 als boot an, aber sobald man davon booten will kommt die oldscholl meldung no boot devices has found :LOL: :LOL: :LOL: :LOL: :LOL: :LOL:

Kleines Update, haben aus Spass auf die andere M2 die untere M2_2 installiert und dort ging es. Hab ihm jetzt gesagt er soll mal beide M2 jetzt tauschen ob der Slot defekt ist oder eventuell nicht richtig gesteckt war.
Haben die 1TB über SecureErease gelöscht und danach gings. War wohl irgend was verschlüsseltes drauf, auch wenn er meinte er hätte nix drauf gehabt.

Zuletzt bearbeitet:
Wo finde ich den curve optimizer beim x3d im Bios?
Beitrag automatisch zusammengeführt:

Also da wo es vorher war bei 5950x ist es nicht mehr

Zuletzt bearbeitet:
Katinka95 schrieb:
Wo finde ich den curve optimizer beim x3d im Bios?
Beitrag automatisch zusammengeführt:

Also da wo es vorher war bei 5950x ist es nicht mehr
Zum Vergrößern anklicken....
Overclocking\ Advanced CPU Configuration\ AMD Overclocking

Katinka95 schrieb:
Da war ich ich überall, diese Optionen sind weg
Zum Vergrößern anklicken....
:unsure: AGESA 1.2.0.8 drauf? Habe das ACE nicht, das Unify habe ich. Das muss aber dasein.
Unter AMD Overclocking musst du Precision Boost Overdrive auf Advanced stellen, das der Curve Optimizer angezeigt wird.

Zuletzt bearbeitet:
Wenn ich das richtig gelesen habe, dann hast du auf den X3D gewechselt? Wenn ja, dann vollziehe mal einen stromlosen CMOS Clear.

Ja beim Umbau hatte ich die Batterie noch drin,
Und dann Update gemacht danach
Muss die Batterie da raus? Weil die ist unter der 4090 🙄🙄

Es reicht, wenn du es wie folgt machst:

1. PC ausschalten
2. Netzteil ausschalten
3. kurz warten
4. mehrmals auf den Power-Button drücken (sodass das System wirklich stromlos ist)
5. auf den Clear-CMOS-Button am I/O-Panel für ca. 10 Sekunden drücken und/oder gedrückt halten
6. Netzteil wieder einschalten und den PC starten


Der erste Start dauert dann natürlich etwas länger, da alle Komponenten frisch initialisiert werden.

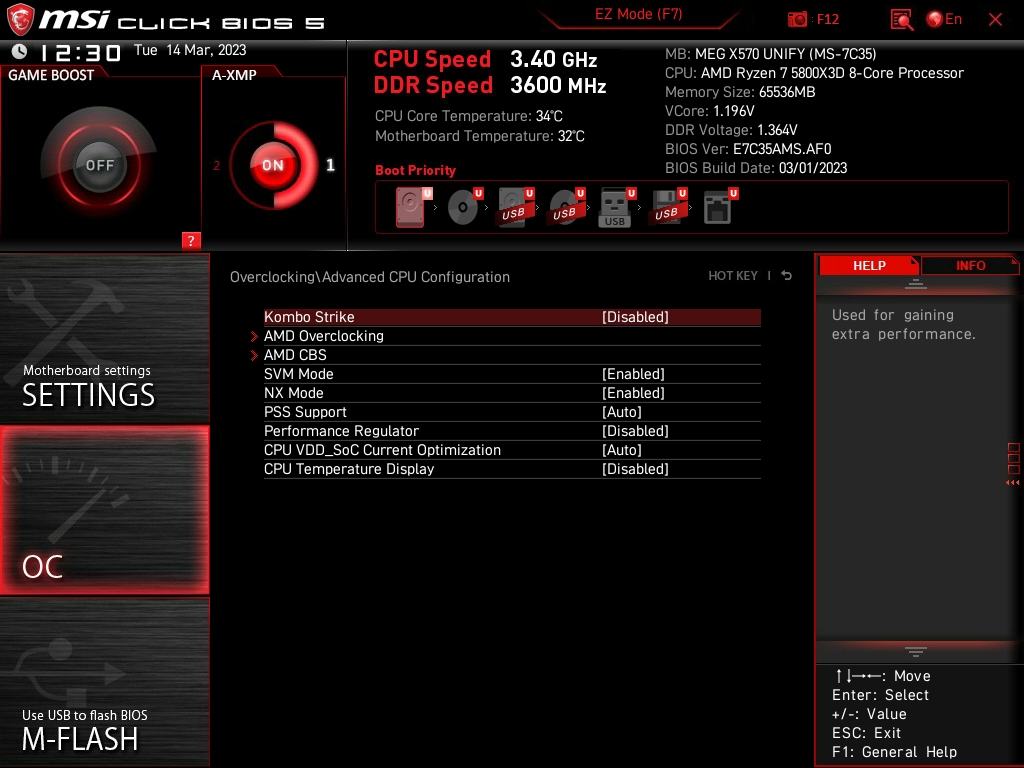

So, neues Bios ist drauf und alle Settings verfügbar inklusive
- ComboStrike
- Curve Optimizer

Hab das grad probiert, Einstellungen waren weg, Uhrzeit noch da, aber keine curve optimizer

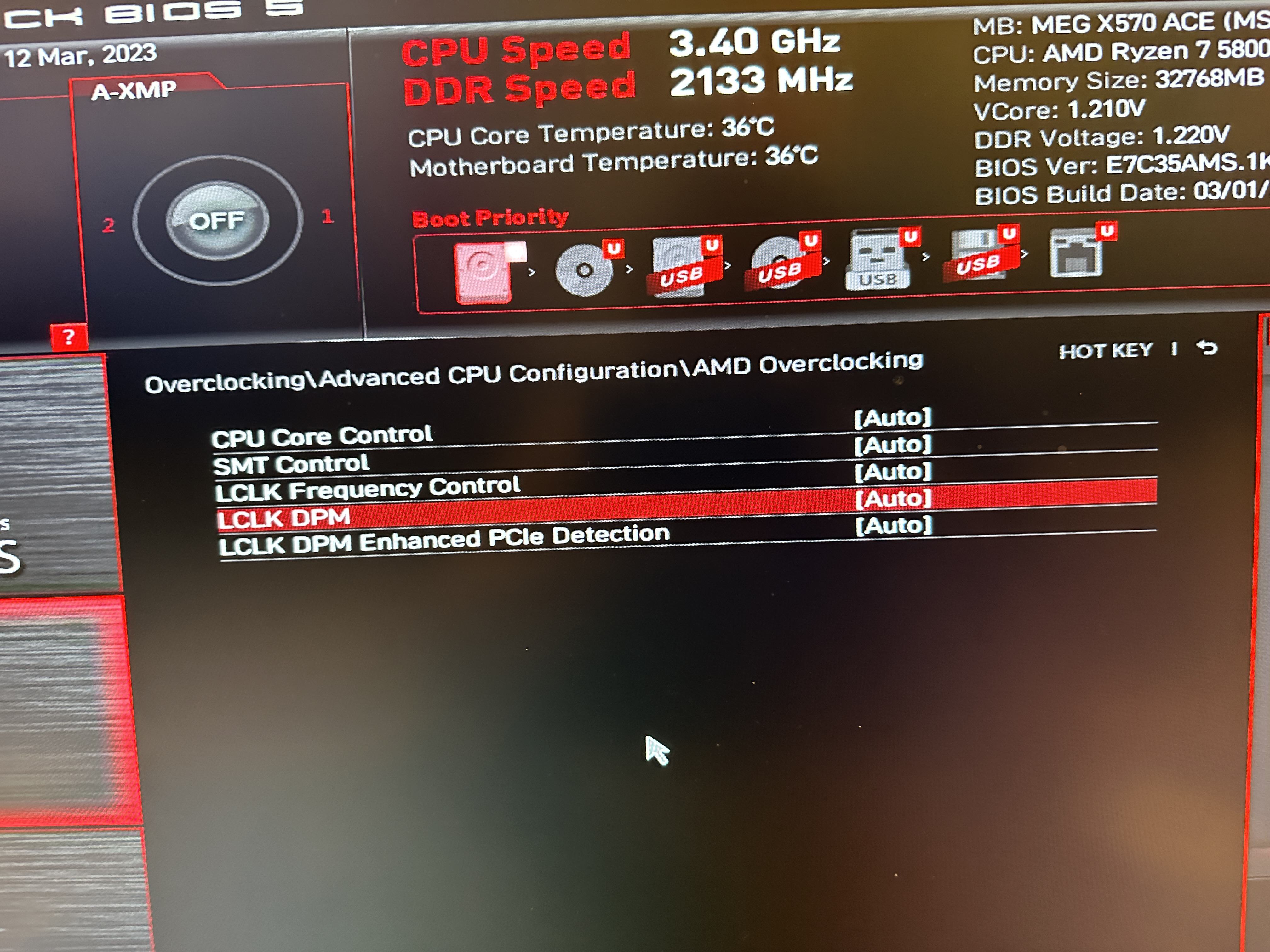

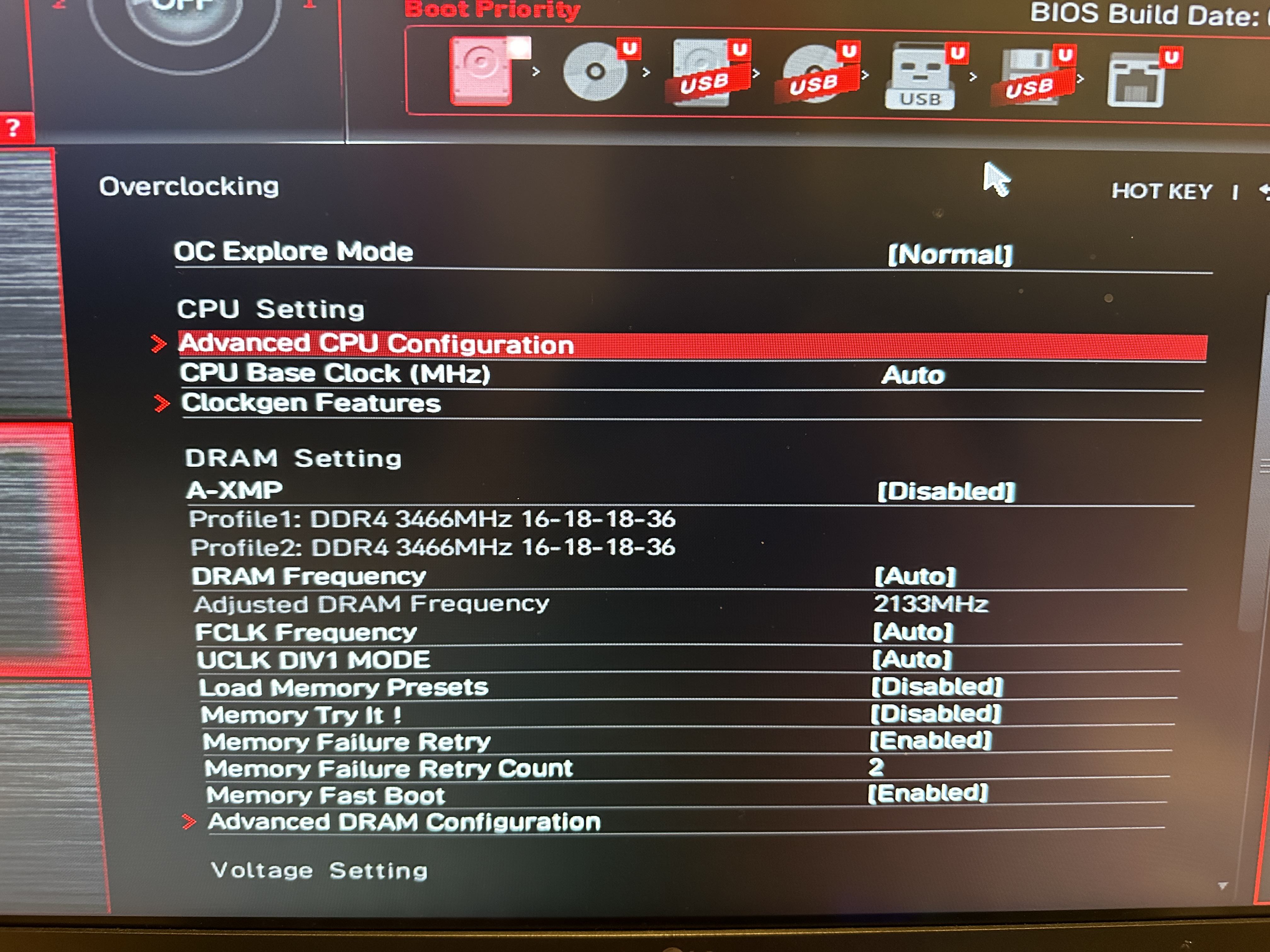

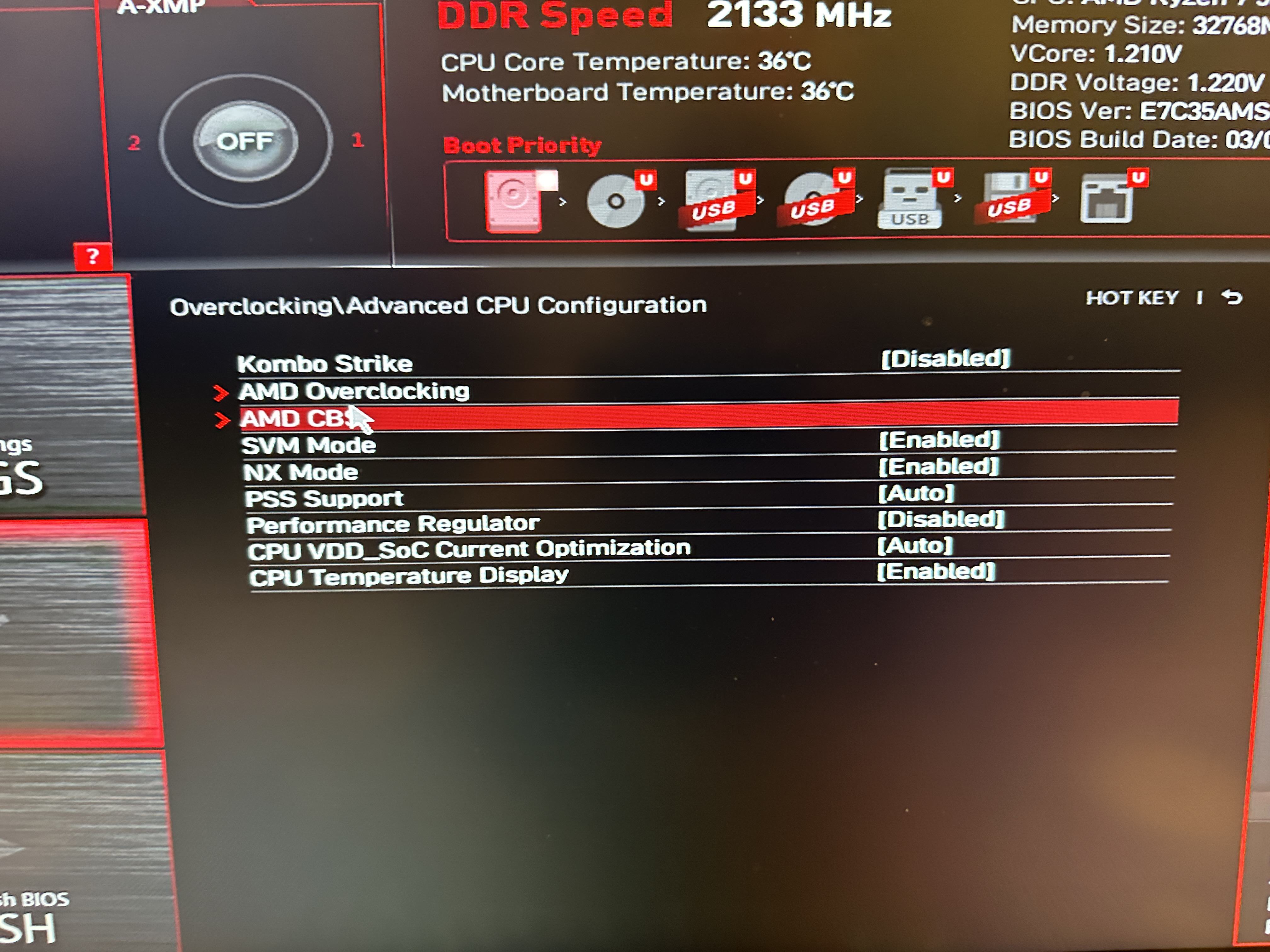

Da war’s früher

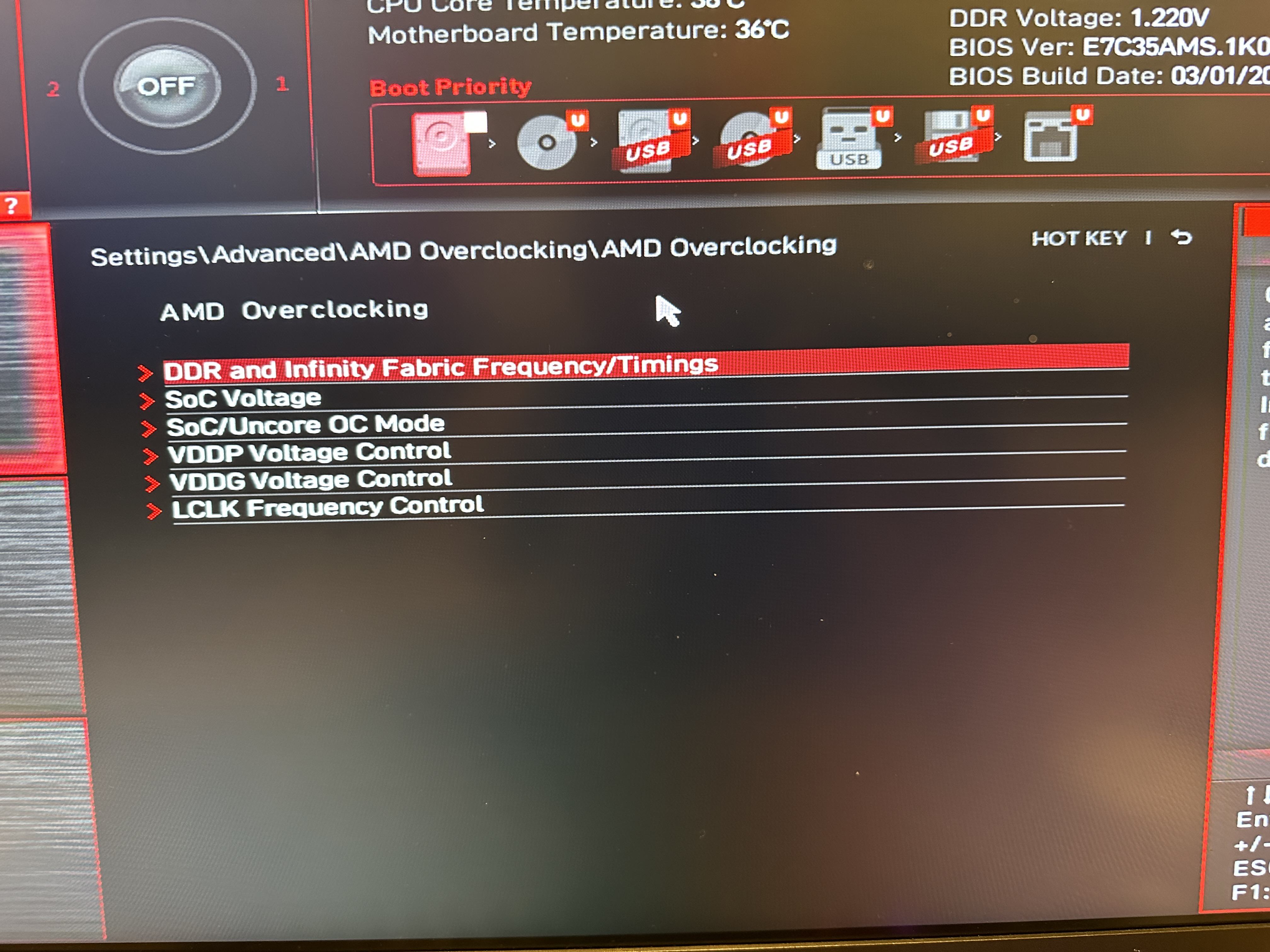

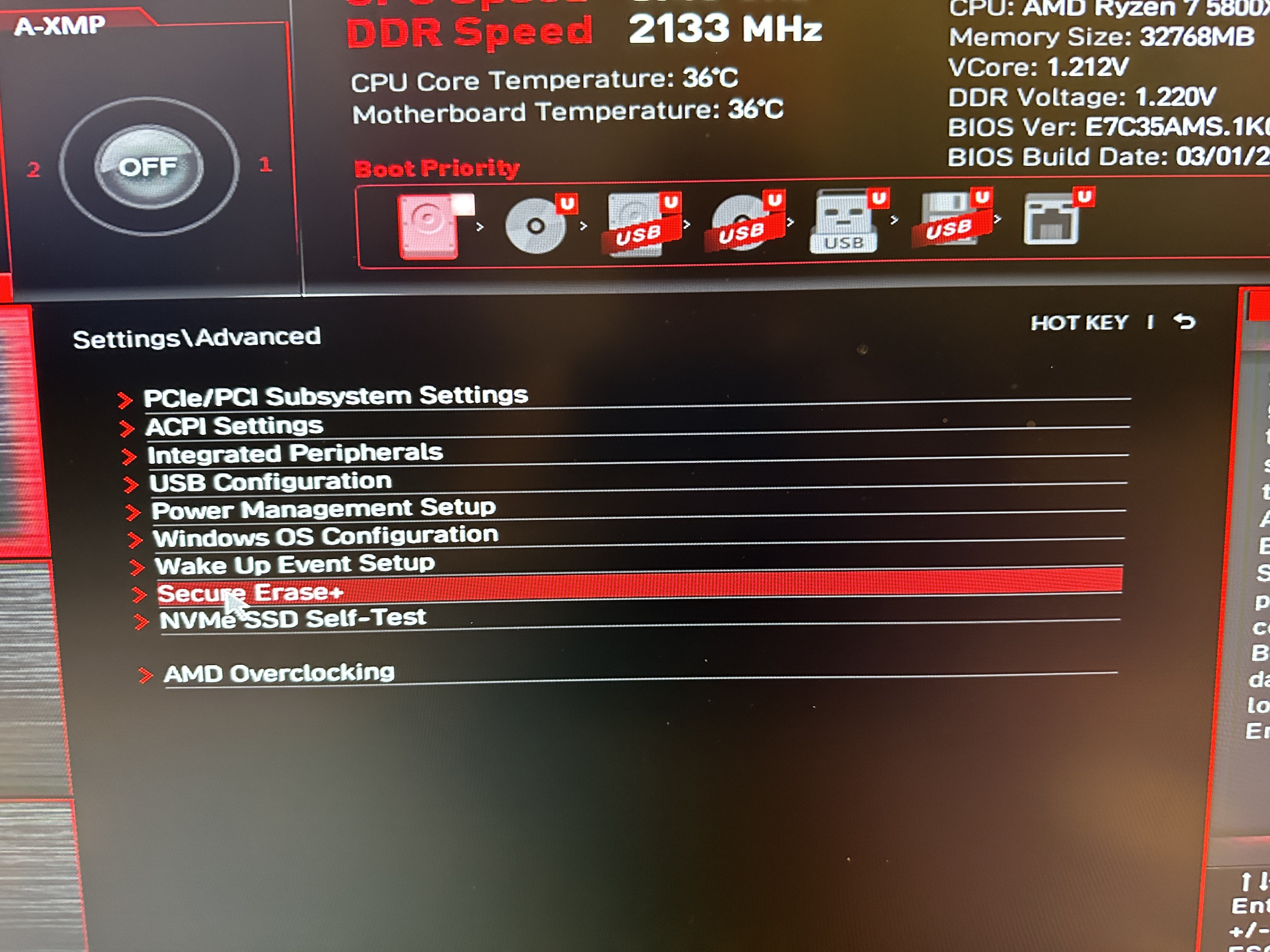

Oder hier

Beitrag automatisch zusammengeführt:

Probier jetzt doch noch mit der Batterie 10-15 min raus und gleich neue rein

OC Explorer mal auf Advance stellen.

Schau ich gleich mal, hab mal mit dem Offset gespielt,
Kann bis -0,0500 ohne das der r23 Score leider

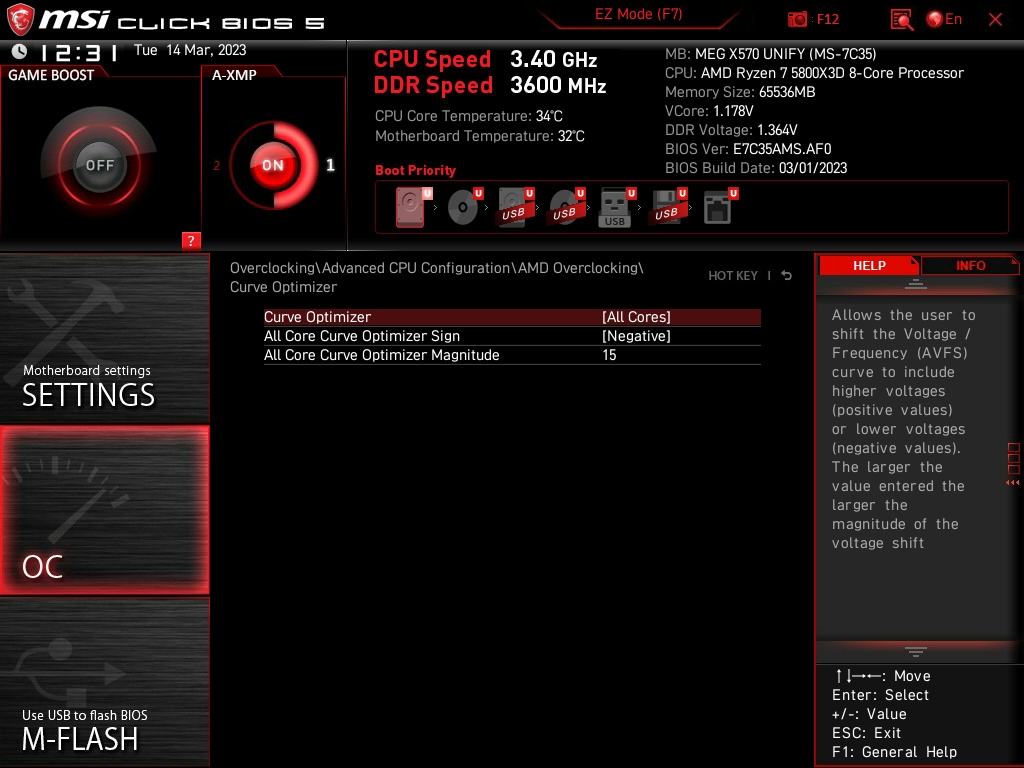

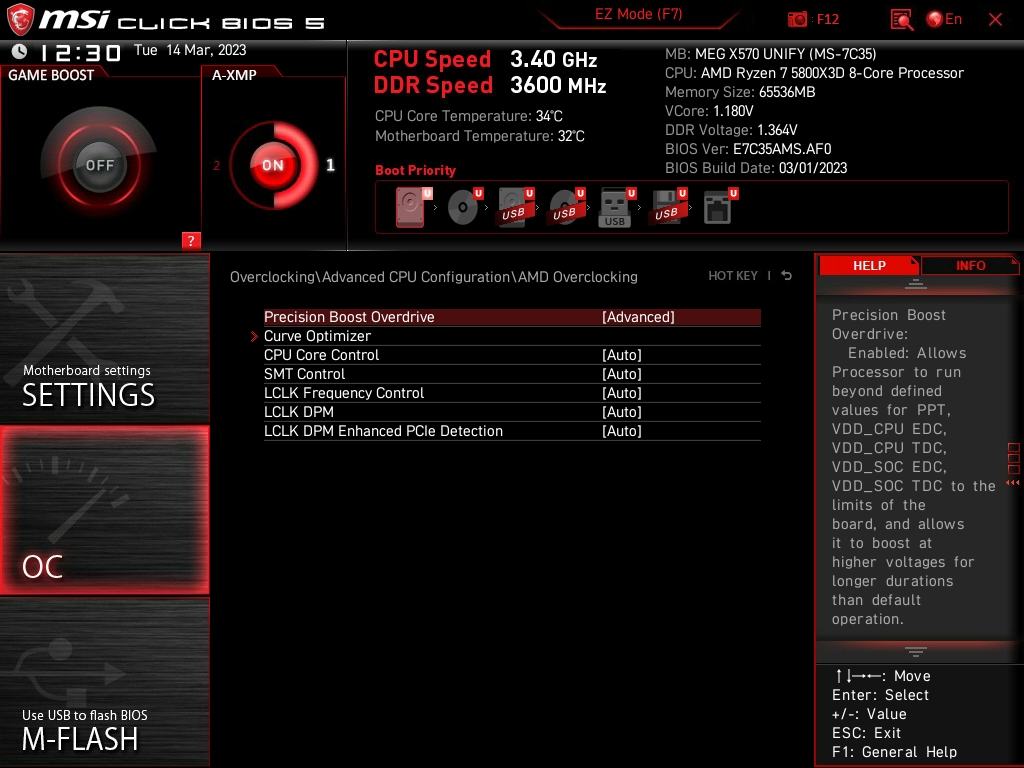

In AMD Overclocking den Precision Boost Overdrive auf Advanced stellen, erst dann wird der Curve Optimizer angezeigt, zumindest bei meinem Unify.

Inzwischen gibt es für das MEG X570 UNIFY die Final mit AGESA 1.2.0.8. Diese flashe ich nachher mal, dann schaue ich mir das mal an.

Das ist der Weg:






Hat sich was geändert zur Beta?

Kann ich nicht sagen, da ich die Beta ausgelassen hatte. Aber ich glaube nicht, dass sich viel geändert hat.

in der 1.2.08 Beta kann man z.b keine Powerlimits setzen und sobald man den CO anfäßt, wird die EDC auf 130 abgesenkt. Warum auch immer. Vielleicht kannst du bei Gelegenheit mal gucken ob das immer noch so ist.

Und obacht, bei einigen MSI Boards wird sobald man mit KS rumspielt wohl fixed voltages gesetzt. Nur mit CMOS Clear zu recovern. MSI steckt echt keine Mühe mehr in AM4 :(

EDC und TDC lassen sich mit dem X3D nicht verändert, nur PPT. Kann ich daher nicht schauen/testen. Oder meinst du bei Last-Tests, wie CB23?
