[Sammelthread] Sockel 939 / 940 / 754 - Thread

[stunned_guy]

Oh, das ist eine besondere Krücke, 1,4 V und 2,6 GHz.
Unter Luft 2,9 GHz mit 1,4 Volt und du bist bestens dabei.
Schau mal hier in die Liste, ganz gute Vergleiche dabei: https://www.hardwareluxx.de/communi...-x2-opteron-fx-overclocking-liste-neu.360423/



[Sparksnl]

Ich hab mal meine ersten ernsthafteren Gehversuche beim S939 OC gemacht. Hier mit einem X2 4200+ Toledo auf dem recappten NF3 Ultra-D.

Anhang anzeigen 1018070

2,97GHz@1,424V load liefen auch noch, dachte ich brauch keinen Screenshot machen und geh direkt auf 3GHz... kein Boot
Dürfte mit etwas mehr CPU/NB Voltage aber leicht zu machen sein. Nur der vdroop schmeckt nicht besonders (ca. 50-70mV).

CPU scheint mit 2,87GHz@1,4V idle und 1,35V load erstmal stabil zu laufen.

Nice, this board is still on my short list.
I actually repaired one which was not mine.
I would be willing to trade something if anyone had one.



[Masterchief79]

@Sparksnl Yeah, seems to be more rare than the NF4 variants. I'm keeping this one though

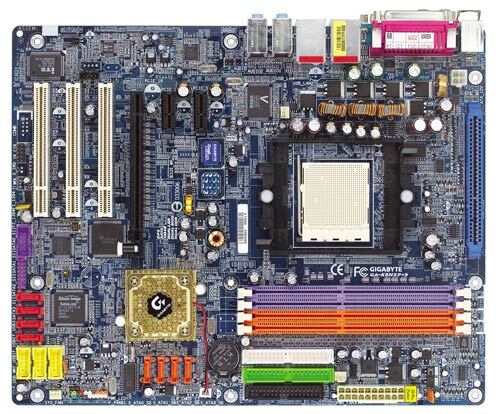

I'm getting two more untested Gigabyte S939 boards in the next few days, maybe I can revive them. Should be these two:

GA-K8NXP-9 (rev. 1.0) Übersicht | Mainboards - GIGABYTE Germany

Dauerhafte Qualität von GIGABYTE. GIGABYTE Ultra Durable™ Mainboards bringt eine einzigartige Mischung von Funktionen und Technologien, die absolute ultimat...

www.gigabyte.com

GA-K8NF-9 (rev. 1.x) Übersicht | Mainboards - GIGABYTE Germany

Dauerhafte Qualität von GIGABYTE. GIGABYTE Ultra Durable™ Mainboards bringt eine einzigartige Mischung von Funktionen und Technologien, die absolute ultimat...

www.gigabyte.com



[McZonk]

Was machen denn gute?

Wie wär’s mit >3 GHz um die 1,3 Volt?

[Sammelthread] - Sockel 939 / 940 / 754 - Thread

Habe endlich mal wieder Zeit gefunden mit Sockel 940 rumzuspielen, habe meine Opty 270er gebinnt und andlich einen 3GHz air chip gefunden: Beide CCBBE 0620TPMW gehen ca. gleich gut, einer macht manchmal 3075 aber sehr instabil, generell kommt mir CCBBE (4stück) einiges besser vor als die LCB9E...

www.hardwareluxx.de

Mit fast 3 GHz Chips könnte ich um mich werfen.



[Raiden Zero]

Wie wär’s mit >3 GHz um die 1,3 Volt?

[Sammelthread] - Sockel 939 / 940 / 754 - Thread

Habe endlich mal wieder Zeit gefunden mit Sockel 940 rumzuspielen, habe meine Opty 270er gebinnt und andlich einen 3GHz air chip gefunden: Beide CCBBE 0620TPMW gehen ca. gleich gut, einer macht manchmal 3075 aber sehr instabil, generell kommt mir CCBBE (4stück) einiges besser vor als die LCB9E...

www.hardwareluxx.de

Mit fast 3 GHz Chips könnte ich um mich werfen.

Aber X2?
Mein bester X2: https://hwbot.org/submission/5210575_raiden_superpi___1m_athlon_64_x2_4800_(toledo)_25sec_156ms

Aber halt 1M. wPrime 32M dürfte ein paar MHz weniger sein, normale Temperaturen dann ebenfalls nochmal 100MHz weniger oder so. Denke also irgendwas um die 3.15-3.2GHz wPrime.



[Der Namenlose]

Aber X2?

Zonk hat ja seinen Primescreen bei 1,29V und 3025MHz verlinkt, wobei ich auch sagen würde, dass das schon extremst gut ist.
Habe bei meinen X2 (inkl. FX-60) glaube noch keine CPU mit dem Potenzial dazu gehabt bzw. bis dato getestet.



[McZonk]

Jap, der ist schon golden. Ein zweiter 0722XPMW - ein paar Seriennummern weiter - packt das schon lange nicht mehr.

Da waren die Finger dann auch schwitzig, als er seine Daukappe verloren hat.



[Masterchief79]

Krasse Werte... Gibt doch so große Varianz. Naja... Ich binne gerade CPU 1 von 1 Da ist das schon ok.
Sieht bisher nach 2,83GHz@1,35V BIOS bzw. 1,312V load aus. Könnte sein, dass noch 25mV weniger gehen, aber ich denke mal ich lass das so. Das ist ja mein Gaming-Setup, und ehrlich gesagt muss man die AGP Graka erstmal finden, die davon in Games limitiert wird.



[Tzk]

2.85ght bei 1.3V ist doch solide. Ich würde sagen etwas besser als der Durchschnitt, aber definitiv keine schlechte CPU. Der vom Zonk ist natürlich eine goldene CPU, so wie der 3.5ghz 3500+ von Sparksnl auch. Sowas findet man nur mit Glück…

Ggf auch mal die alten OC Listen durchsehen hier im Forum, da kann man sich gut ein Bild machen.



[stunned_guy]

Die wenigsten X2 gehen in Prime über 3 Ghz mit wenig Spannung und Luftkühlung (Streuung von 3800+ bis 4800+ ist da auf alle Fälle). Der von Zonk ist sehr gut.



[Sparksnl]

@stunned_guy I accidentally found myself a 3700+ SD B7 batch. What to expect from those?



[stunned_guy]

Was hat der für ein Produktionsdatum ? Schwer zu sagen, was der kann.



[Sparksnl]

This is it:



[stunned_guy]

0538 BPMW klingt jetzt nicht so besonders. Habe ich bisher nur 1x gesehen. Vielleicht hast du Glück.



[Sparksnl]

And the boot only results for that 3700+ B7 are:

2695MHz: 1.35v
2794Mhz: 1.40v
2894MHz: 1.475v
2992MHz: 1.55v

Max FSB when watercooled: 325MHz



[WinstonChurchill]

x6 3700+ Sandy
3.080 - 3.270mhz 1.440-1.580v



[stunned_guy]

Kleiner beschaulicher Haufen



[McZonk]

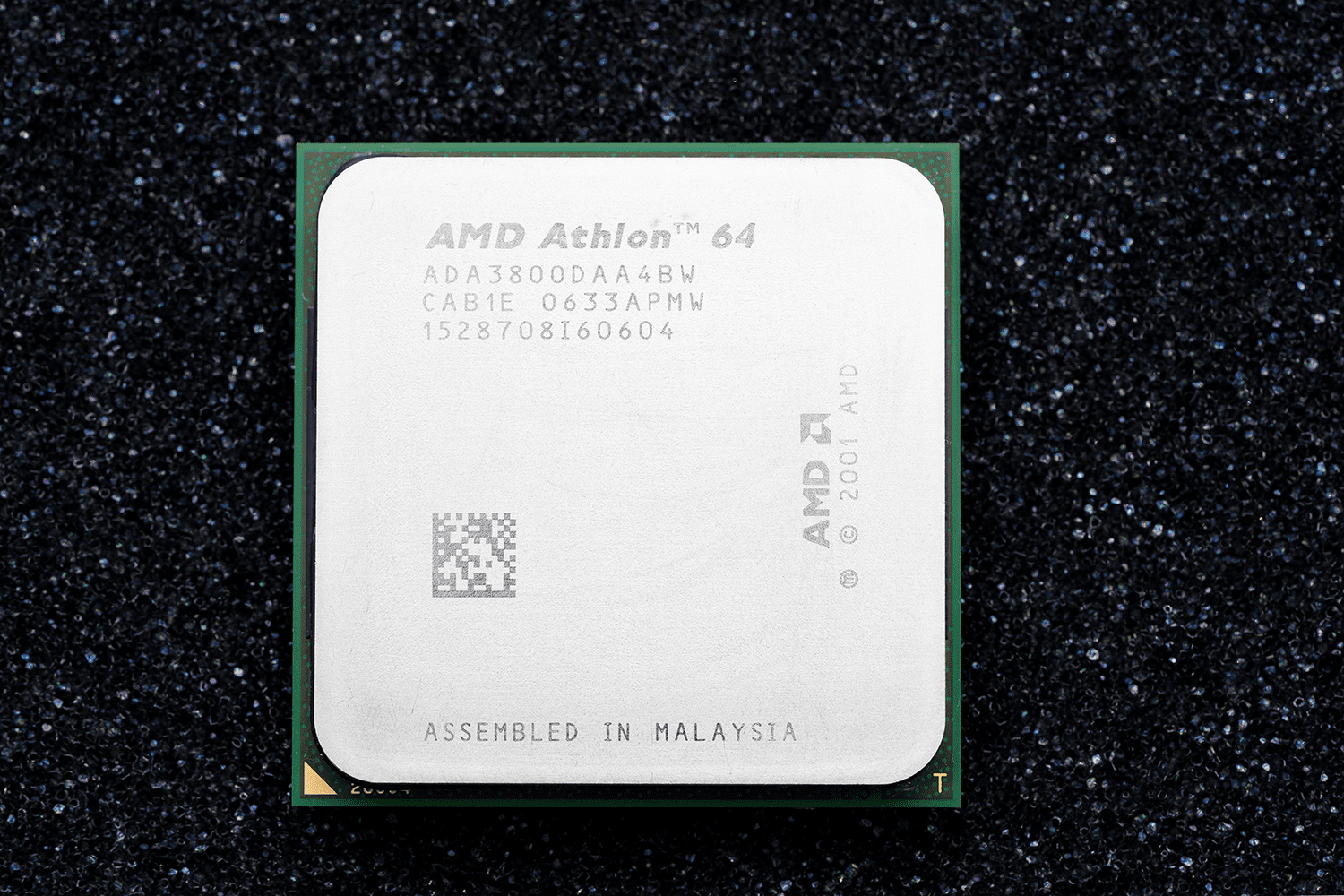

Durch Zufall mal wieder einen gefunden - CAB1E ist einfach immer wieder interessant.

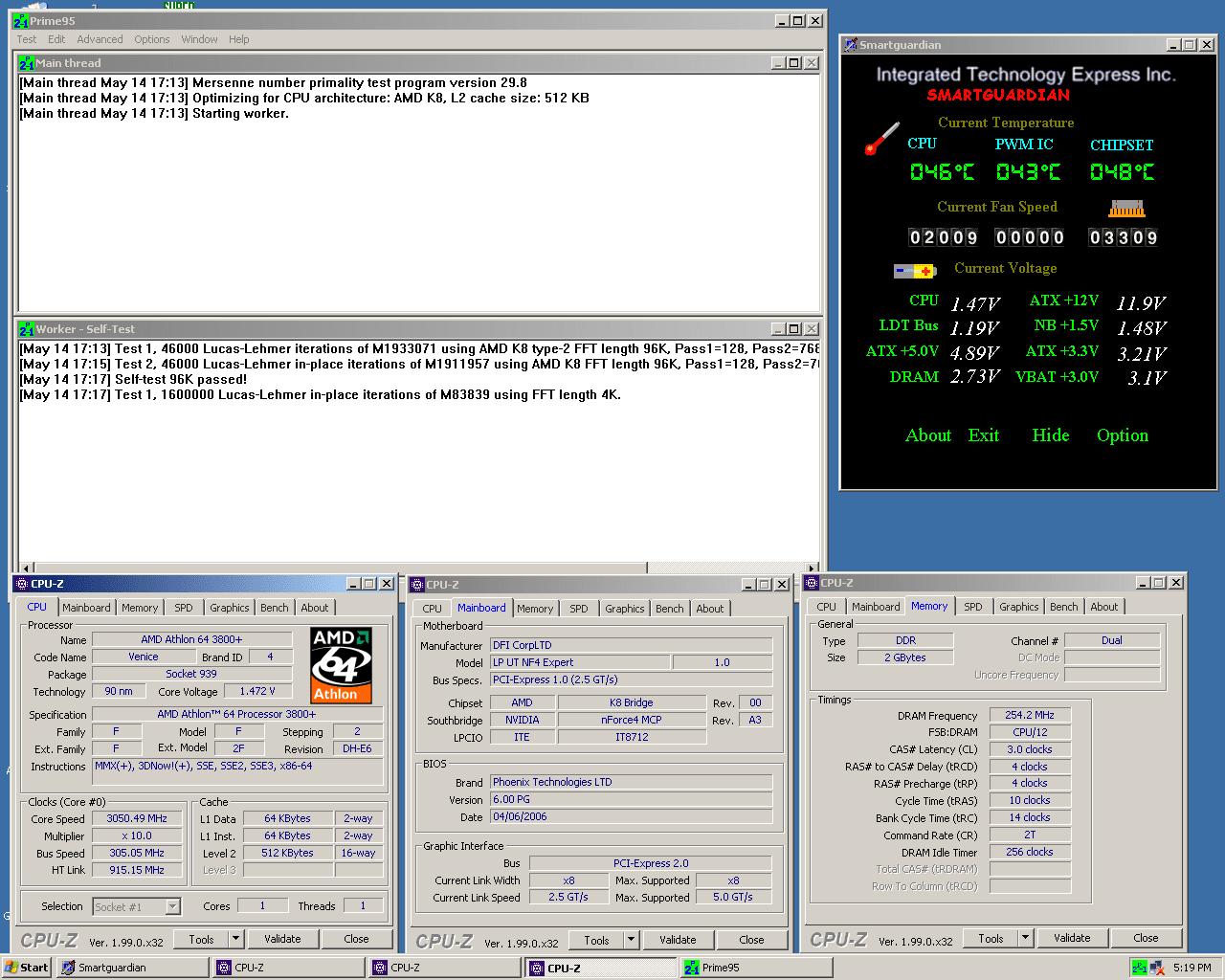

3800+ Venice E6 CAB1E 0633APMW. Entsprechend meines simplen schnellen Primetest (5 Min Blend) ist das mal wieder ein 3GHz+-Kandidat und ordnet sich entsprechend weiter oben ein. Interessant dürfte es hier auch mit dem großen 12er Multi sein. Der wars mal wieder wert.



[Sparksnl]

How much voltage (minimal) does it need for a 3GHz boot?



[McZonk]

How much voltage (minimal) does it need for a 3GHz boot?

Will have to check - the next time 939 lands on the bench.



[sda2]

Gibt es beim A8N-SLI Premium die Möglichkeit eines BIOS seitigem Vmod, sodass mehr als 1.5v bei 90nm CPUs gehen? Oder hat jemand das Layout vom Hardware Vmod und könnte es posten? Vr-zone ist ja leider down.

Das Board booted nicht mehr wenn man mehr als 1.575V vCore einstellt. Ist nun bereits das zweite Board und beide sind recapped. Erst mit A759, nun mit A750, das Resultat ist das gleiche. Gab es da eine Limitierung?



[Der Namenlose]

Bin ziemlich sicher, dass entweder hier oder nebenan im Bastelthread auch schon jemand die Mods selbst gemacht hat.

Ansonsten:
Hier findet man noch ein Bild zu einem VID Mod:

VR-Zone : Technology Beats - Asus A8N SLI Voltage mods

Voltage mods for the Asus A8N SLI for better overclocking.

web.archive.org

Wenn ich den Thread hier richtig deute, ist das vermutlich auf A8N SLI / Deluxe / Premium der gleiche Aufbau:

Asus A8N-SLI vr based vcore mod - VR-Zone IT & Lifestyle Forum!

Asus A8N-SLI vr based vcore mod Hardware/Voltage Modifications

web.archive.org

Via NForce ClockGenerator ging es wohl auch über Software, die VID etwas zu pushen:

VR-Zone : Technology Beats - Extreme Overclocking w/ ASUS A8N SLI



[sda2]

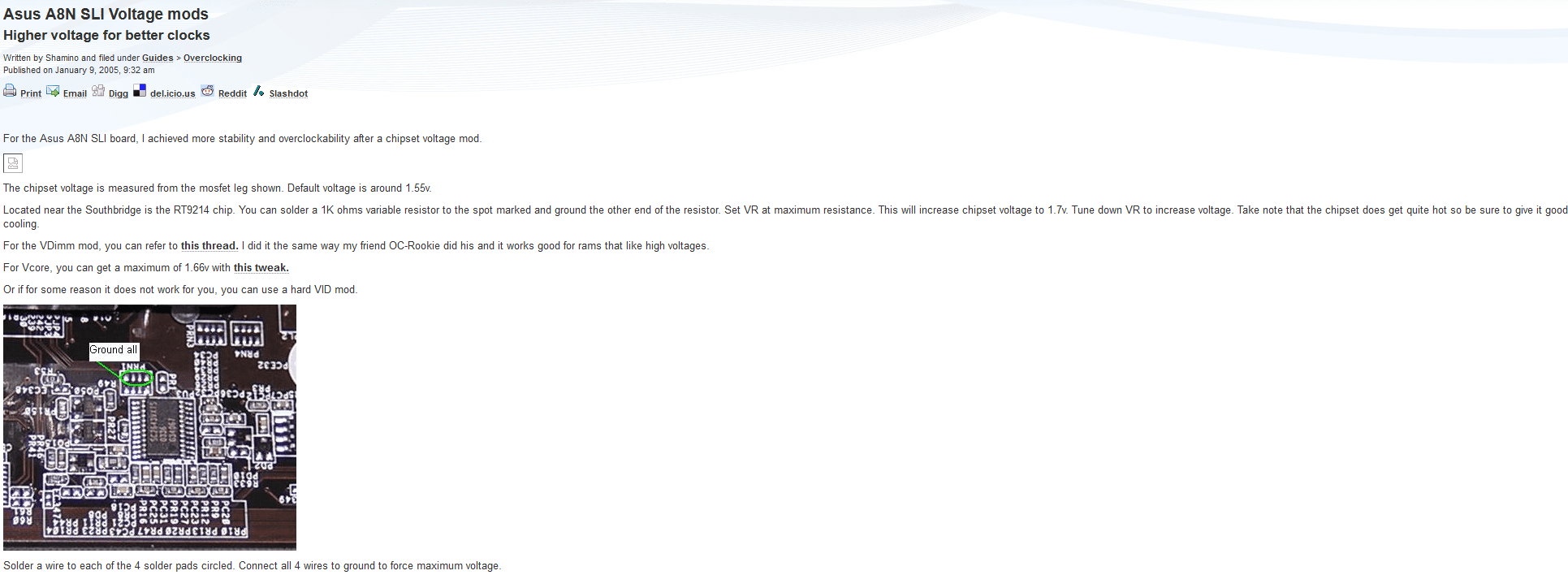

Ich poste den Artikel mal hier als Screenshot.

Gibts einen Grund warum der sagt man soll 4 Kabel an die Pads löten und diese dann zusammenfassen? Oder ist das nut um die VID ggf. über DIP Schalter einstellen zu können?

Ehrlich gesagt wäre mit ein traditioneller Voltmod lieber. Leider ist das Bild mit dem Lötpunkt für den 10k Trimmer auf Imageshack verschwunden.



[Masterchief79]

@sda2

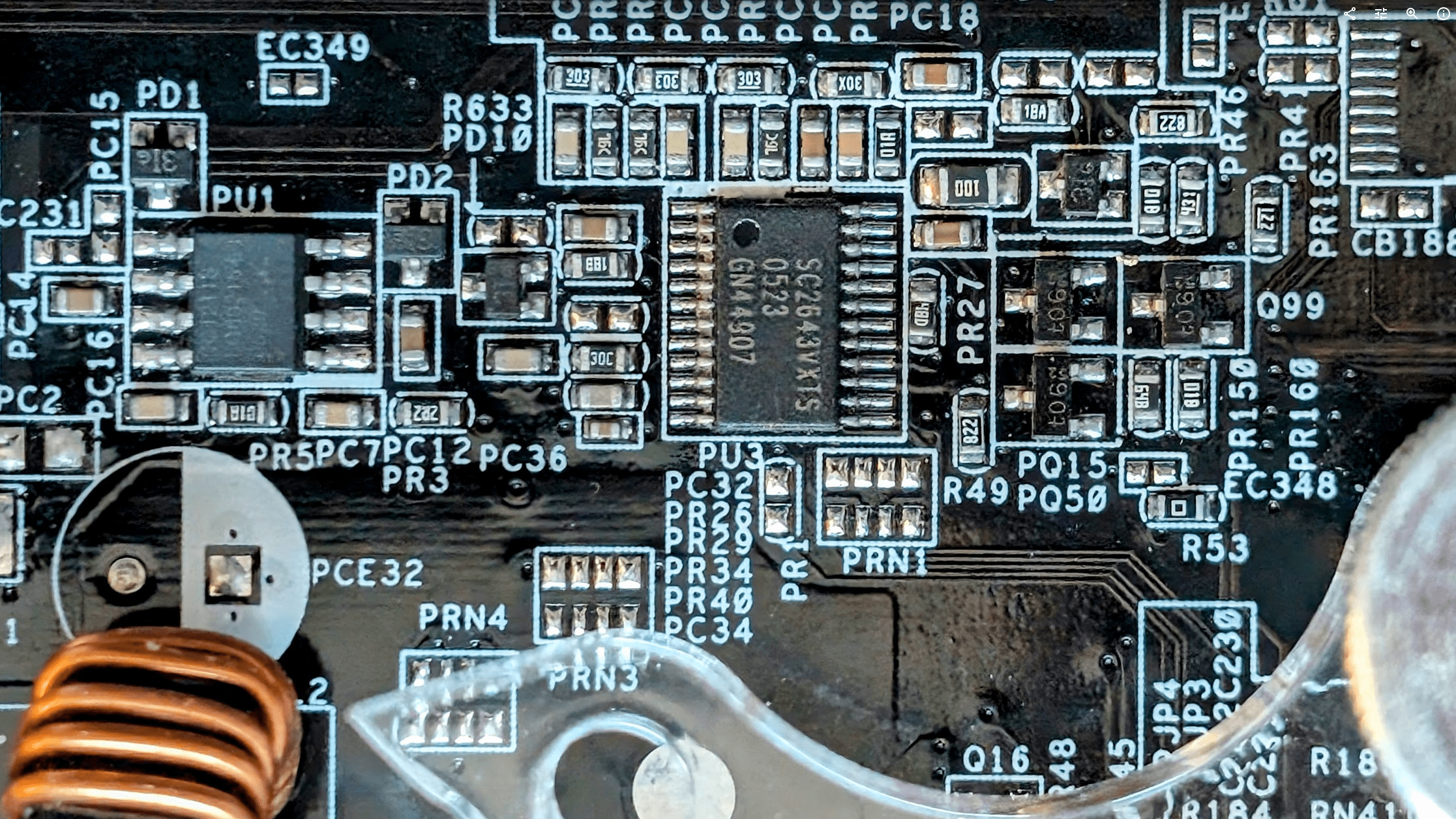

Wenn ich den Controller richtig als SC2545 erkenne, ist das entweder Pin 4 (FB1) oder Pin 21 (FB2). Miss doch bitte mal die Widerstände von den beiden gegen Masse.

https://www.mouser.com/datasheet/2/761/SEMTS04970_1-2575191.pdf



[sda2]

SC2643VXTS -> https://www.icquest.ru/media/459361/sc2643vx.pdf

Ich nehme mal an dort ist es der FB an Pin 7.

FB gegen Masse sind exakt 10 Ohm.



[Masterchief79]

Ja, genau. Wobei ich mich dann frage, warum ein 10K Trimmer empfohlen wird, ich würde da maximal 500 Ohm sehen... (Faustformel: das 20-30 fache des originalen Widerstandes als Trimmer).

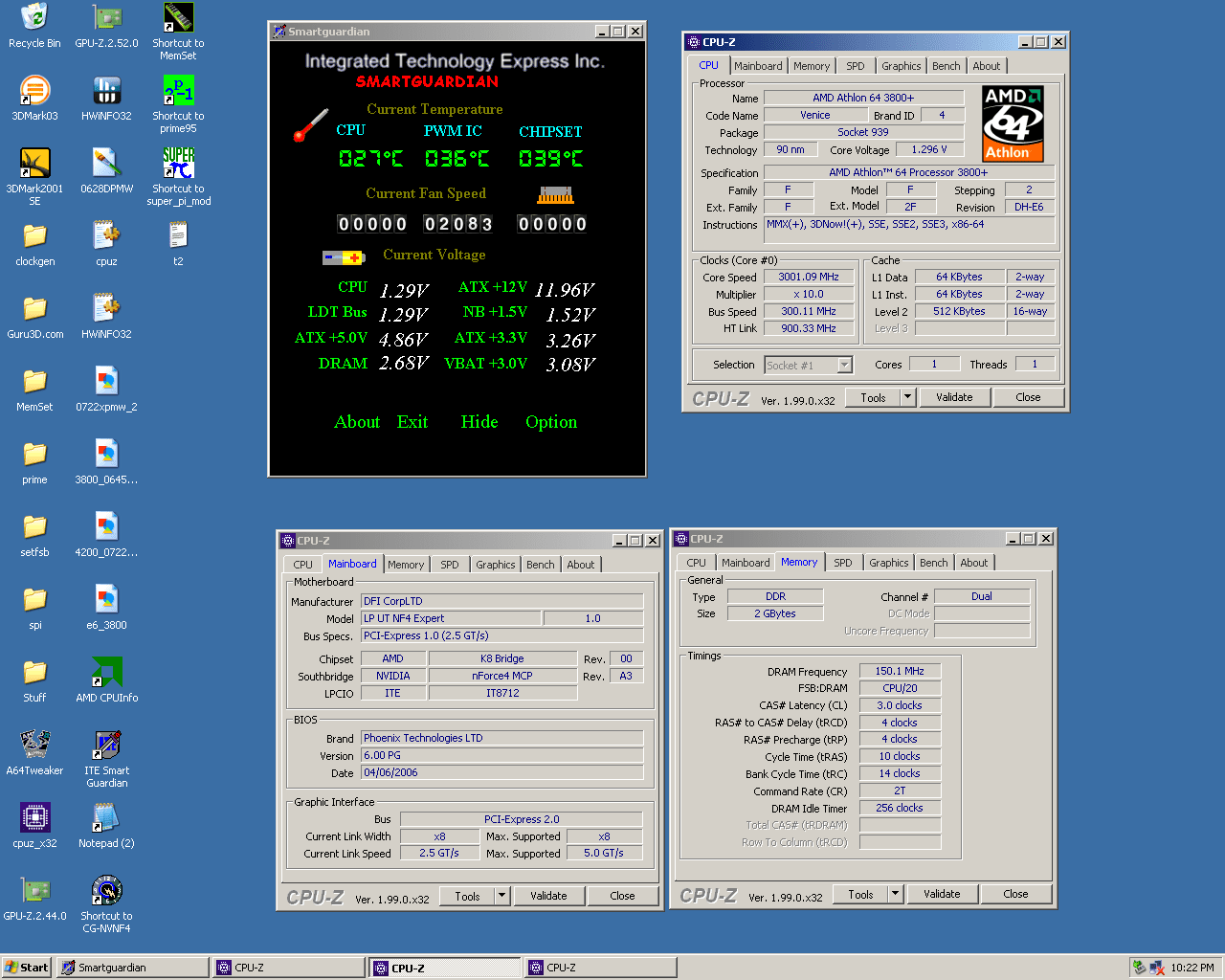

[McZonk]

How much voltage (minimal) does it need for a 3GHz boot?

Boot Win XP SP3: 1,325 V (BIOS), 1,296 Volt (Software)
