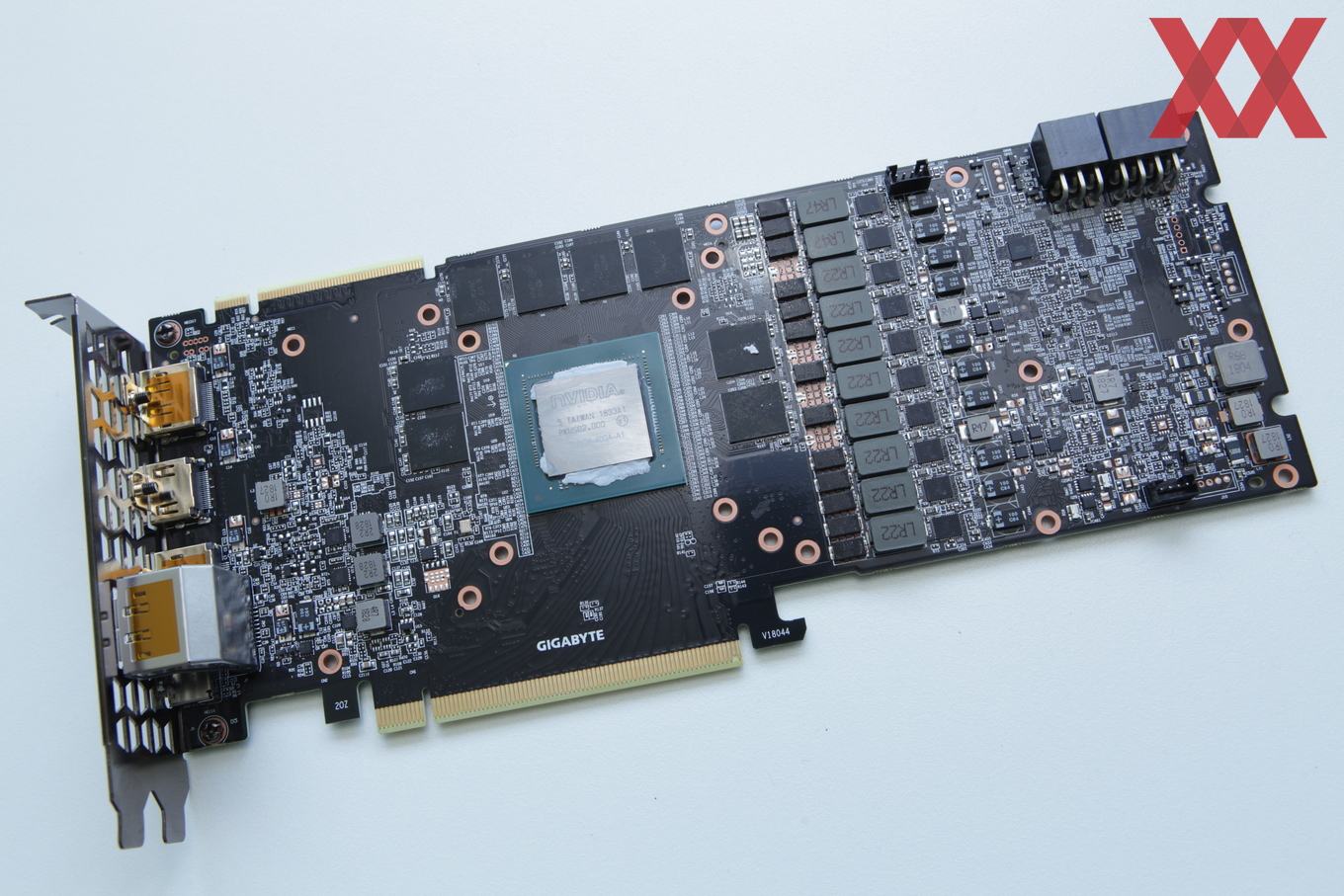

Ohne Kühler wird das von Gigabyte gewählte PCB auf der GeForce RTX 2080 Gaming OC 11G sichtbar. Dabei wird ersichtlich, dass Gigabyte das Referenz-PCB von NVIDIA verwendet.

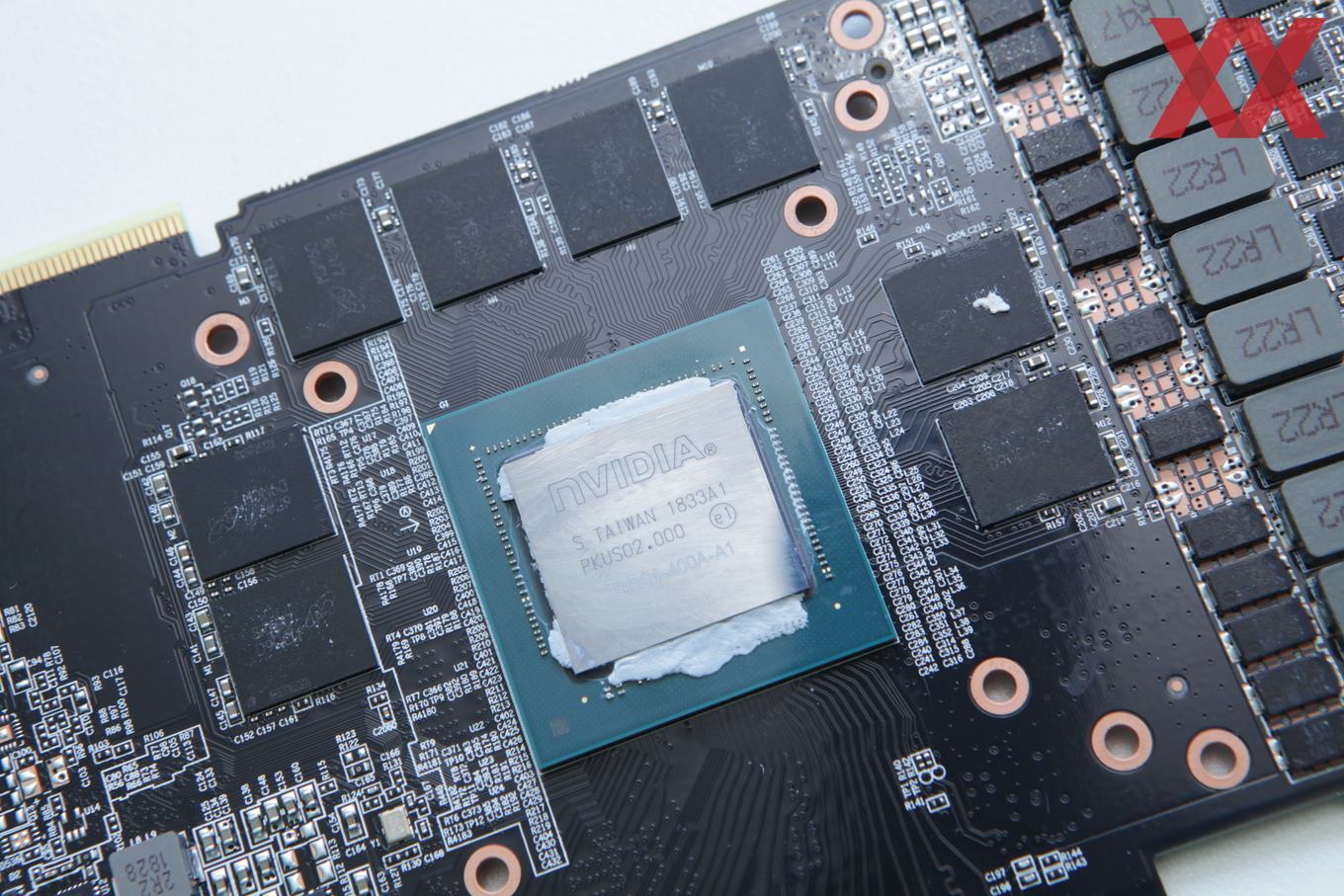

Auch Gigabyte verbaut die TU104-400A-GPU. Die Endung "A" steht vermutlich für solche GPUs, die ab Werk übertaktet ausgeliefert werden. Rings um die GPU angeordnet sind die acht Speicherchips aus dem Hause Micron zu erkennen.

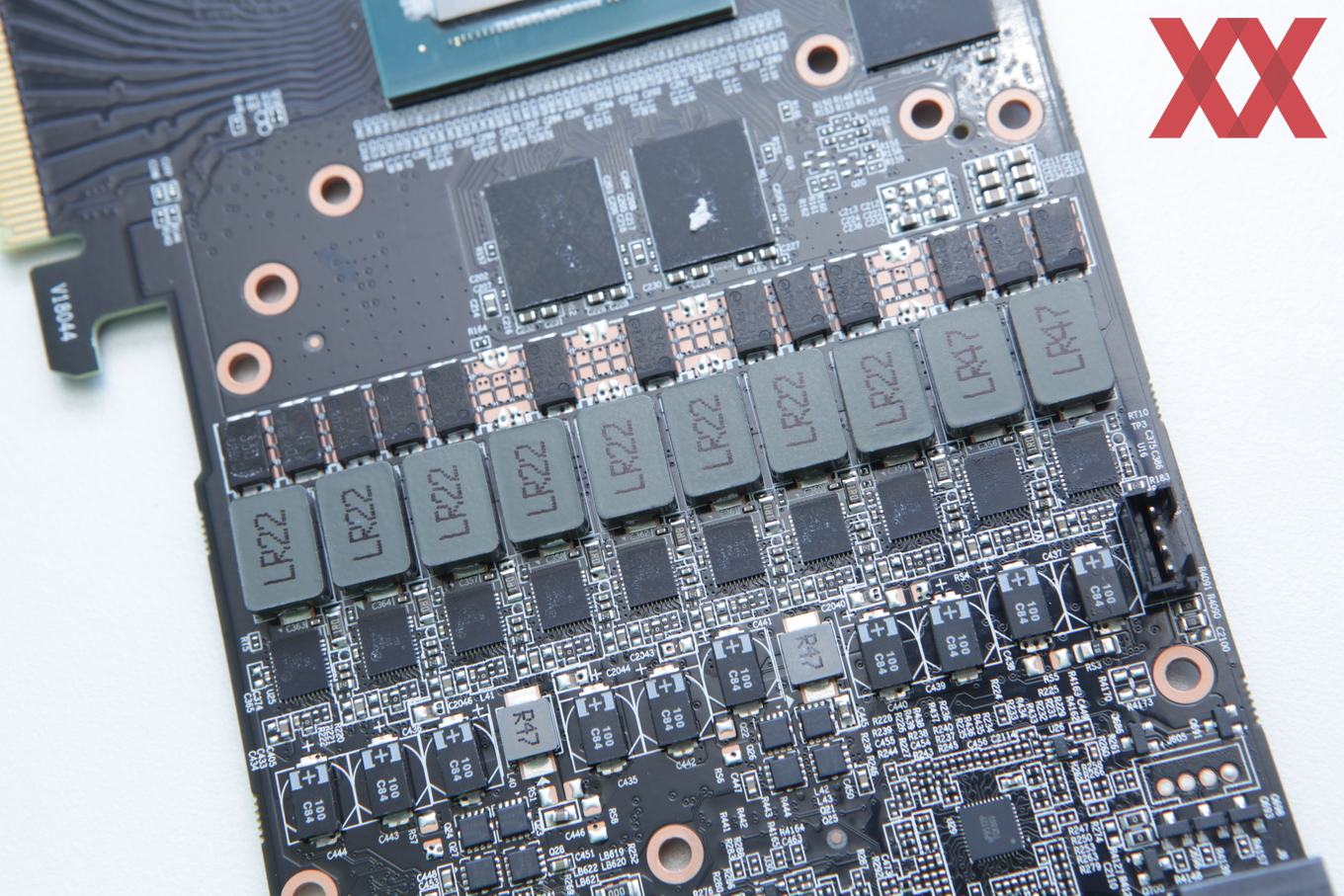

Gigabyte verwendet auf der GeForce RTX 2080 Gaming OC 11G 8+2 Spannungsphasen – genau wie es das Referenz-PCB vorsieht. Diese sind allesamt auf der rechten Seite, neben der GPU, angeordnet. Hinsichtlich der Spannungsversorgung gibt es zwischen der Founders Edition und Gigabyte GeForce RTX 2080 Gaming OC 11G somit keinerlei Unterschiede.

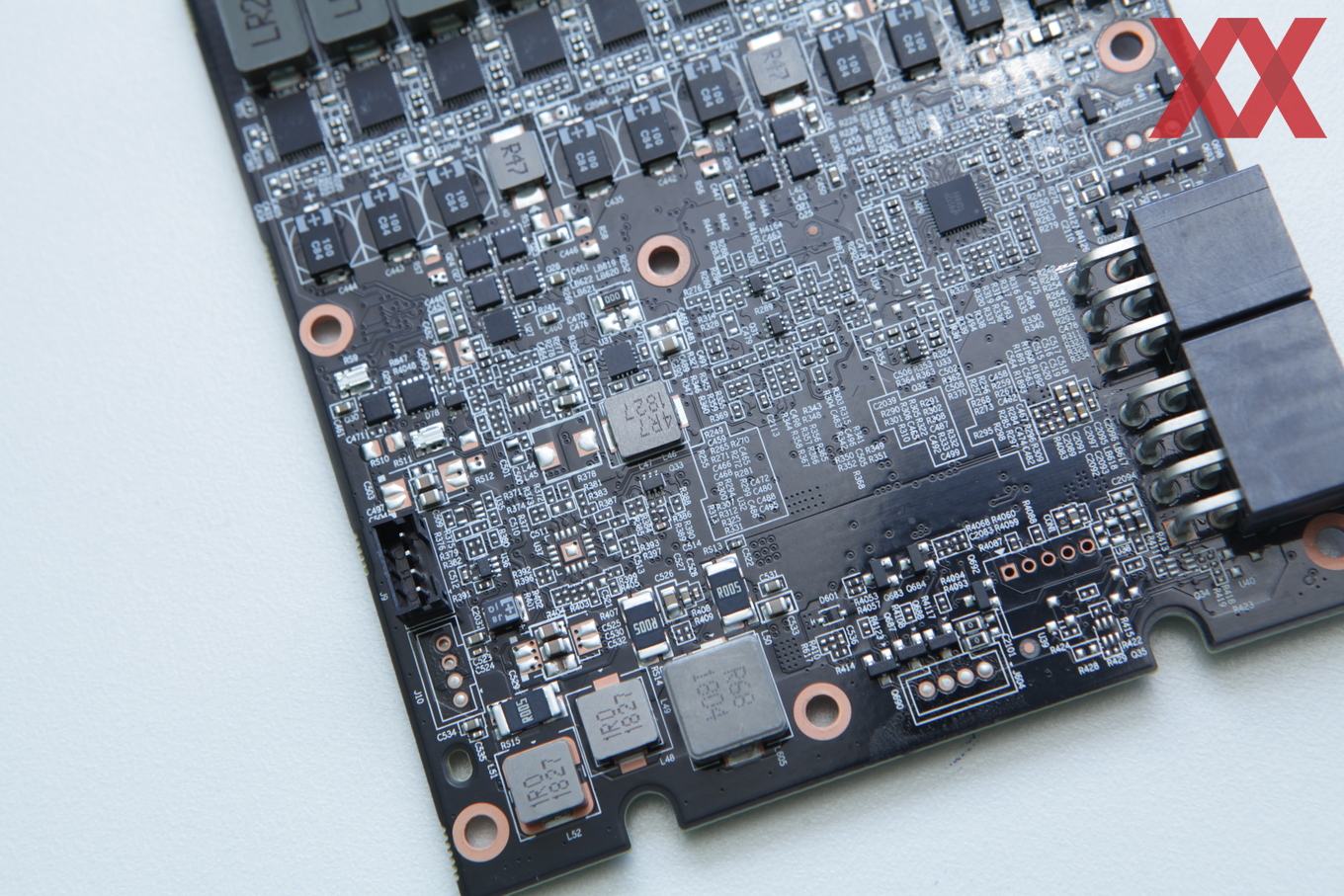

Im hinteren Bereich des PCBs befinden sich wie immer einige weitere Komponenten der Strom- und Spannungsversorgung. Links unten sind die drei Shunt-Widerstände zu sehen, welche den Strom messen, der über die beiden zusätzlichen Stromanschlüsse und den PCI-Express-Steckplatz fließen.

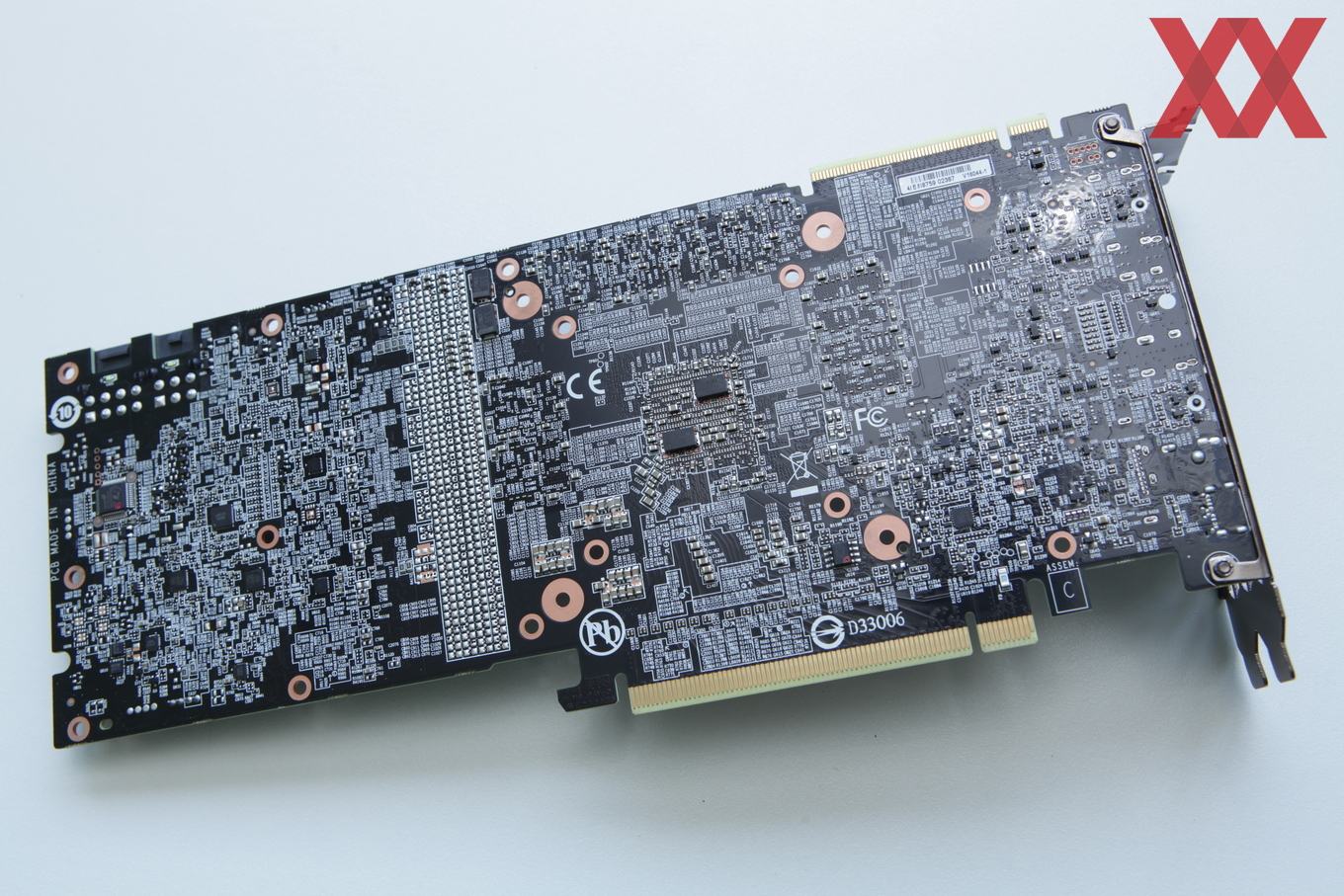

Die Rückseite des PCBs im Referenz-Design zeigt das uns bekannte Layout ohne jegliche Besonderheiten. Das von NVIDIA erstellte Design wurde vielfach gelobt, doch es gibt auch einige Einschränkungen und Limitierungen hinsichtlich der maximal möglichen Leistung, die an die GPU geführt werden kann.

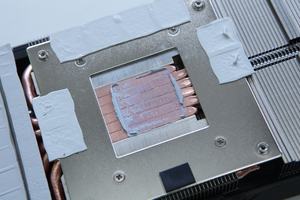

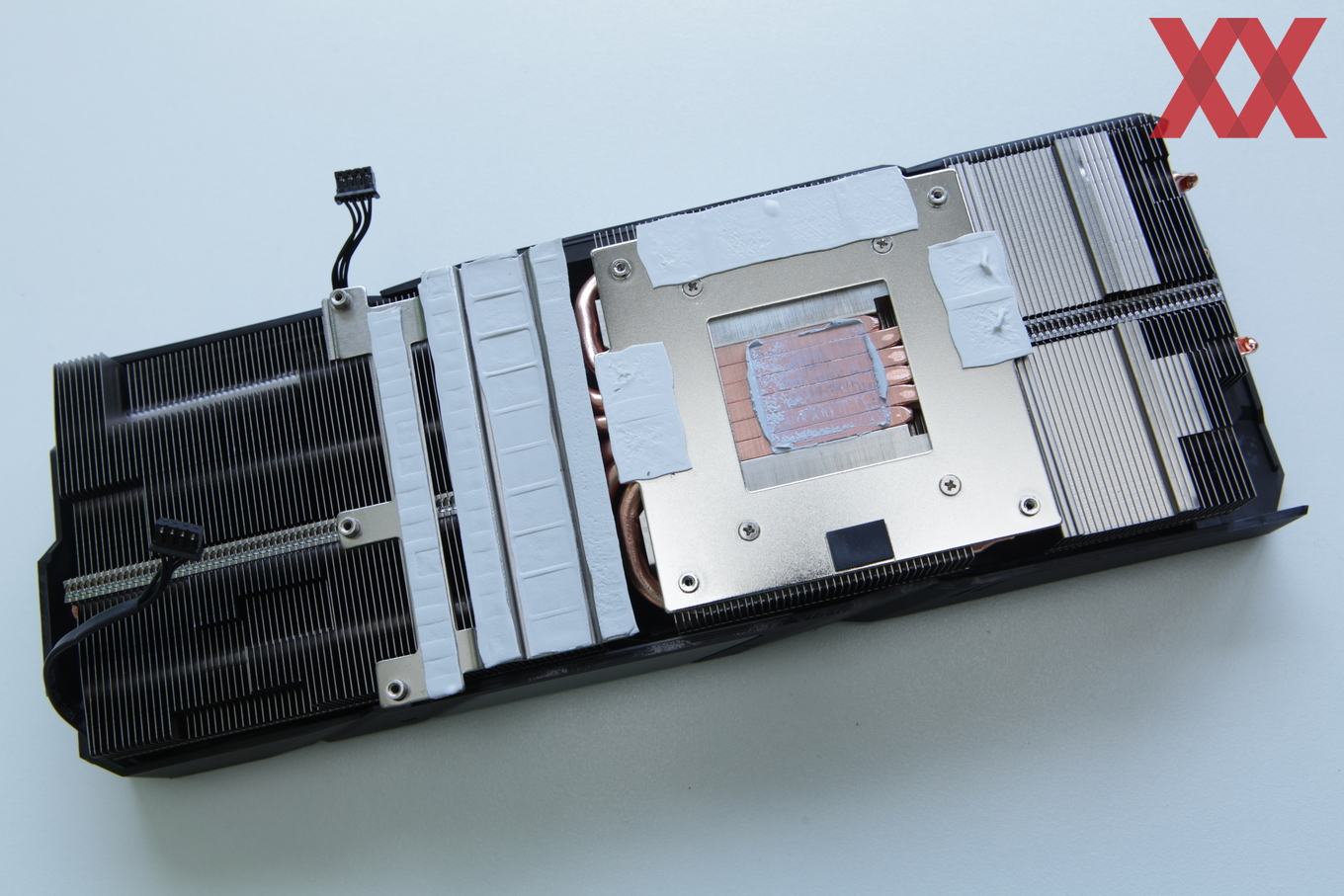

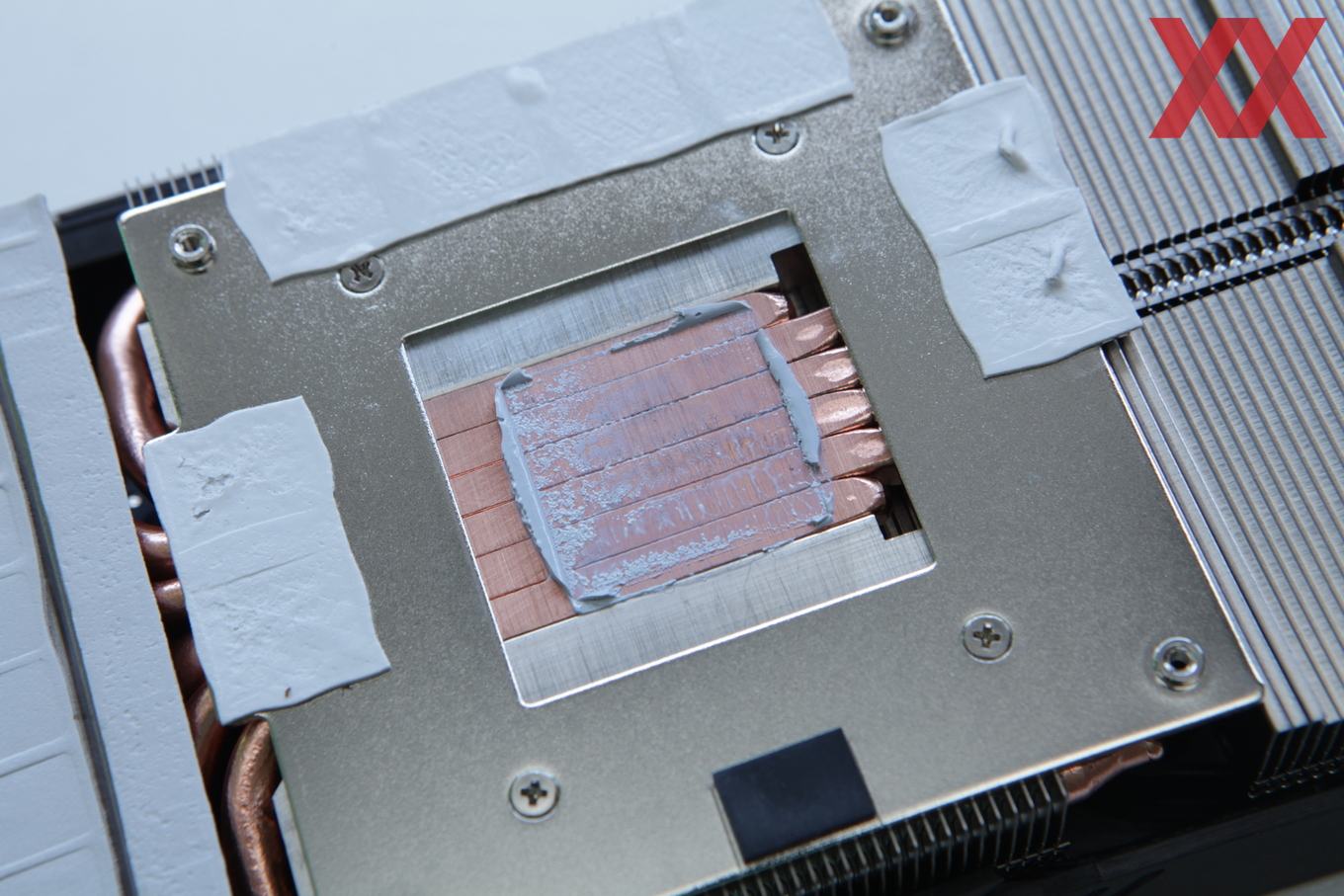

Gigabyte verbaut auf der Gigabyte GeForce RTX 2080 Gaming OC 11G keine Frontplate, sondern deckt alle Komponenten mit dem Kühler ab. Wärmeleitpads sorgen für einen möglichst idealen Wärmeübergang zum Kühler. Die acht GDDR6-Speicherchips liegen auf dem Rahmen des Kühlers auf. Die GPU sitzt direkt auf sechs Kupferheatpipes.
