Viermal GeForce RTX 3060 Ti inklusive Founders Edition im Test - NVIDIA GeForce RTX 3060 Ti Founders Edition - PCB und Kühlung

Portrait des Authors


Werbung

Als einziges Modell der GeForce RTX 3060 Ti haben wir die Founders Edition zerlegt. Vor allem wollten wir bestätigen, welche GPU NVIDIA auf dieser Karte einsetzt.

Gleich zu erkennen ist, dass die GeForce RTX 3060 Ti Founders Edition zwar auf eine Gesamtlänge von 242 mm kommt, das PCB mit 165 mm aber deutlich kürzer ist. Direkt um die GPU gesellen sich die acht GDDR6-Speicherchips, deren Spannungsversorgung auch rechts zu erkennen ist. Links neben den GPU-Package befindet sich die Spannungsversorgung der GPU.

NVIDIA verwendet das gleiche PCB-Layout wie auf der GeForce RTX 3070. Eine Spannungsphase zur GPU-Versorgung wurde allerdings entfernt. Die GeForce RTX 3060 Ti muss also mit derer sieben auskommen. Weitere Änderungen sind nicht zu erkennen.

Anstatt einer GA104-300-A1 wie auf der GeForce RTX 3070 kommt auf der GeForce RTX 3060 Ti eine GPU mit der Bezeichnung GA104-200-A1 zum Einsatz. Wie in der Vergleichstabelle auf der ersten Seite beschrieben ergibt sich daraus der reduzierte Ausbau an Recheneinheiten, während es beim Speicherausbau keinerlei Unterschiede gibt.

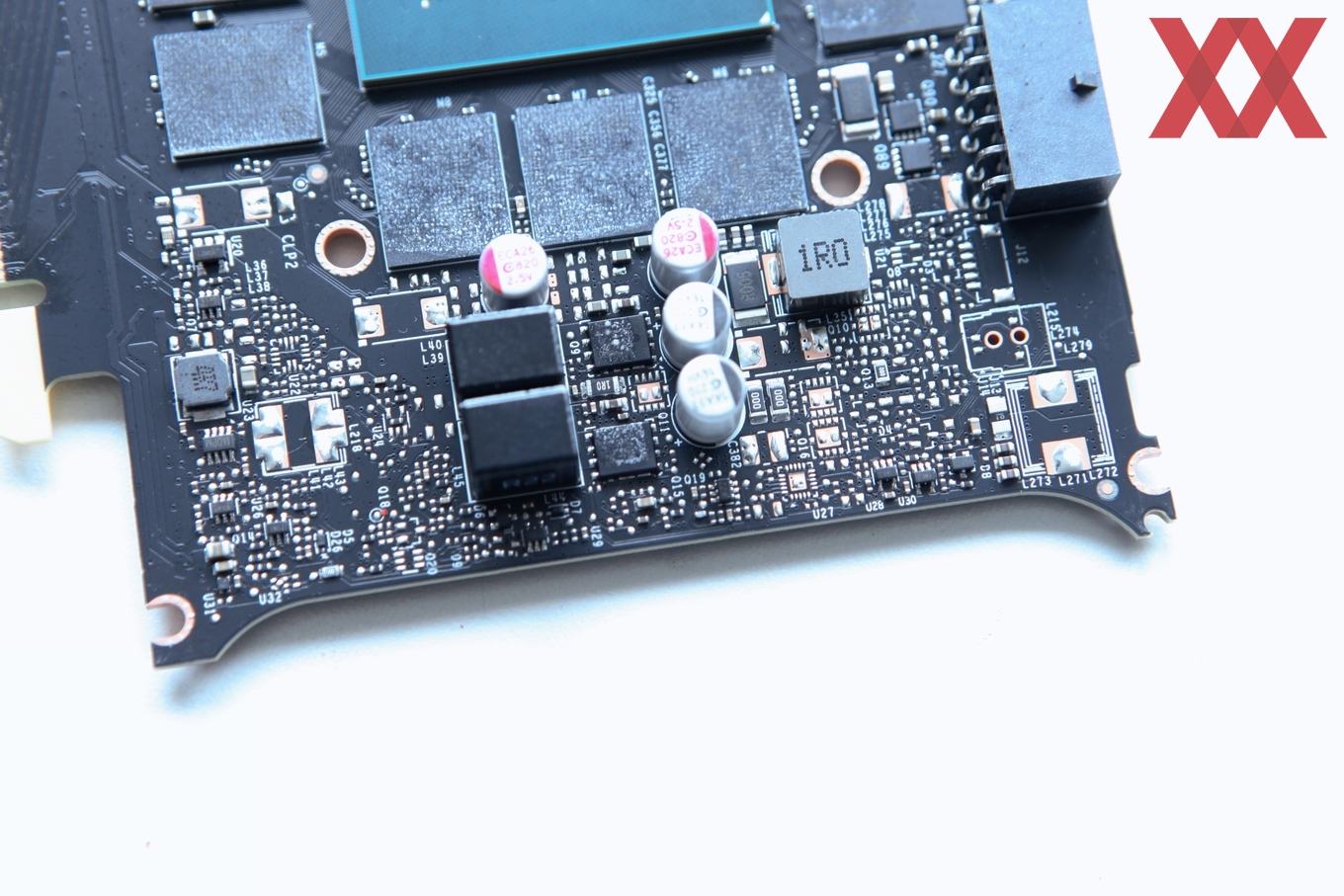

Wie eng NVIDIA die PCBs der Founders Edition und hier alle Modelle bestückt, zeigt sich bei einem Blick auf das hintere Ende. In nahezu jeden Winkel platziert NVIDIA Bauteile und muss natürlich auch die Leiterbahnen entsprechend ausführen. Das PCB und dessen Form gibt zugleich vor, wie der Kühler aufgebaut ist bzw. wo hier der notwendige Platz vorhanden ist, damit der hintere Lüfter die Luft durch die Karte selbst blasen kann.

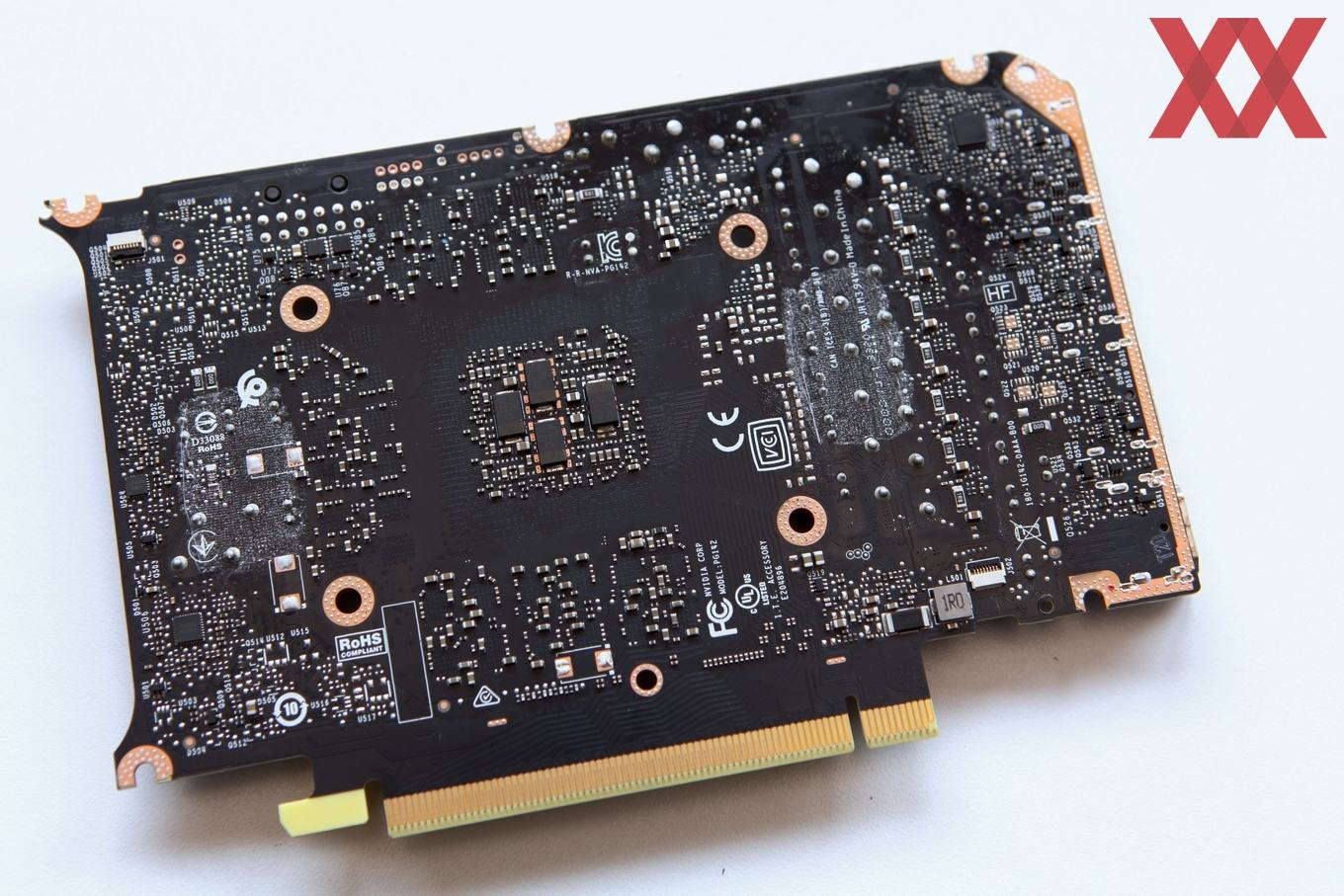

Die Rückseite des PCBs lässt ebenfalls erkennen, wie eng gepackt hier alles ist. Außerdem erkennen wie die Rückstände zweier Wärmeleitpads, die NVIDIA zwischen dem PCB und der Backplate einsetzt. Man versucht hier also etwas Abwärme über die Rückseite der Karte abzuführen.

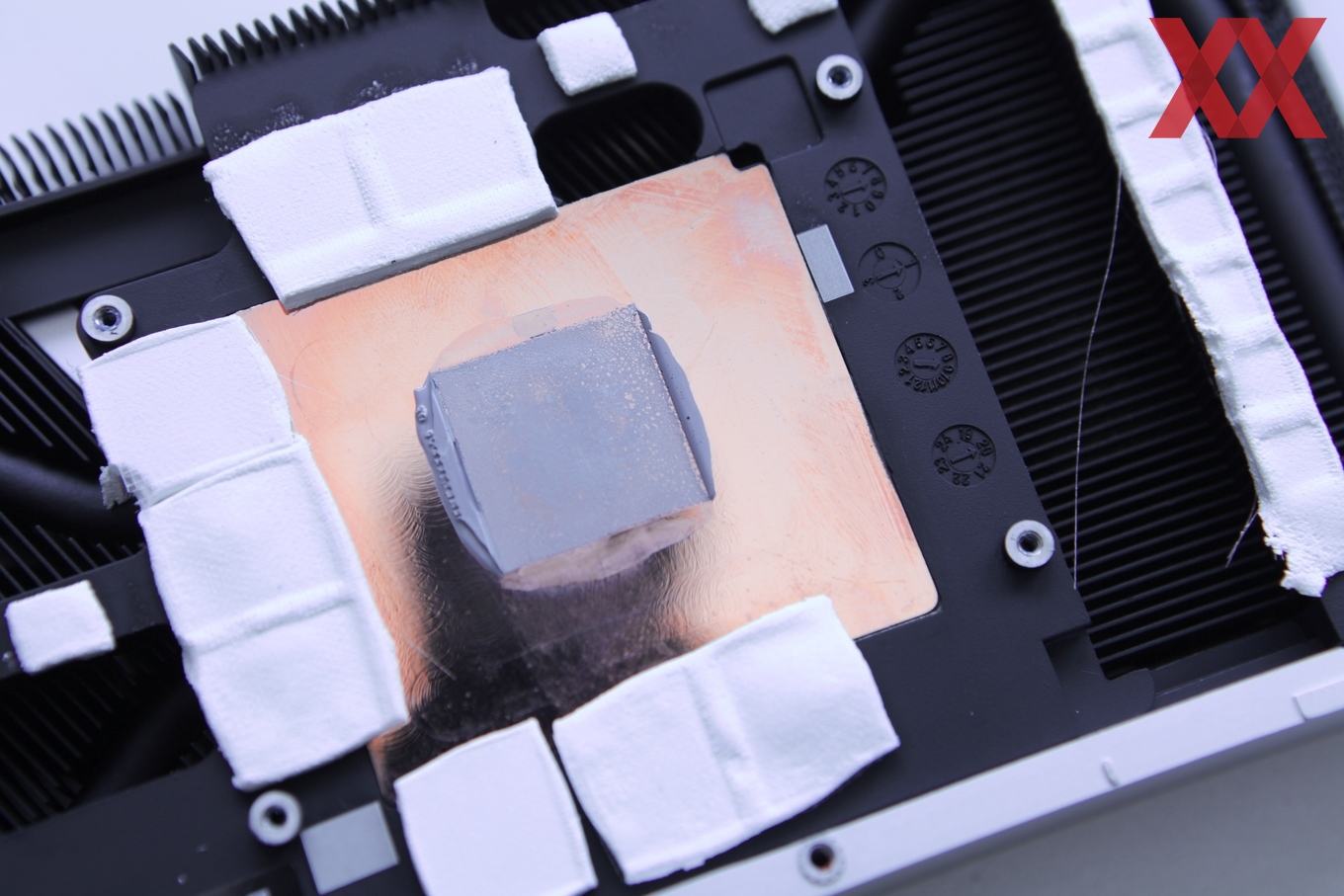

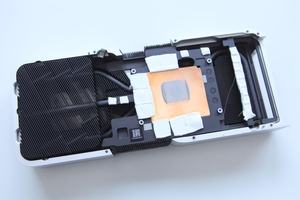

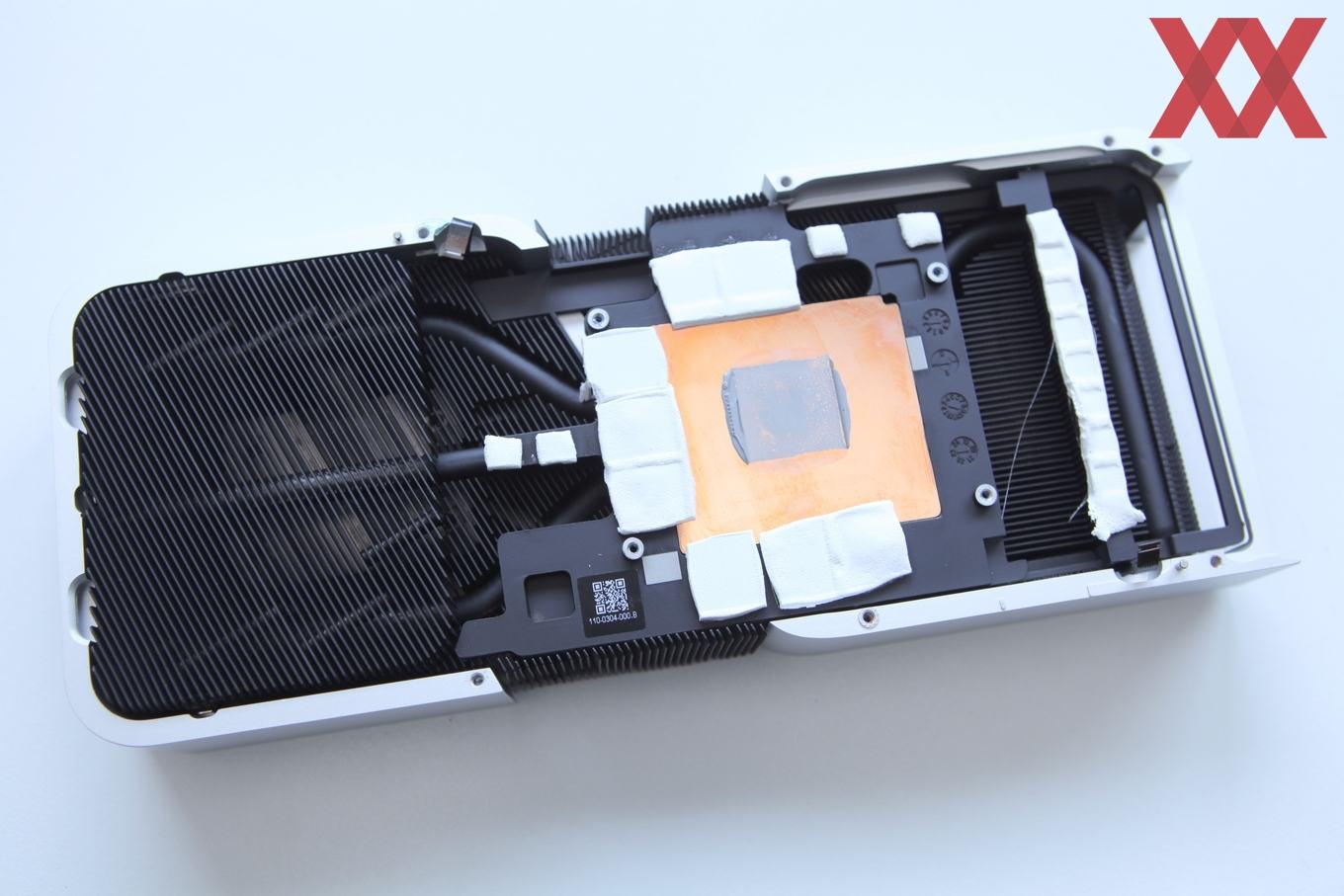

Einzig die GPU liegt auf dem Kupferkühler auf. Die Speicherchips und Komponenten der Spannungsversorgung sind über den Kühler aus Aluminium mit abgedeckt. Mehrere Heatpipes helfen dabei die Abwärme im Kühler zu verteilen.
