Assa's Repair-Worklog: Wenn Grafikkarten ein zweites Leben erhalten
- Ersteller AssassinWarlord
- Erstellt am
DiePommesbude
Profi
Murks.....
Die 8800 Ultra liegt neben mir aber ich hab kein Dvi Kabel.
Muss demnächst mal Losziehen und mir eins besorgen
Mein neues Multimeter hab ich auch und mein ir Thermometer, so wie Pcie Riser sind angekommen
Die 1080 wird Morgen verschickt und die gtx770 kommt auch bald.
Aber wo bekomm ich den Kondensator hedr, damit die im 16x wieder läuft
Die 8800 Ultra liegt neben mir aber ich hab kein Dvi Kabel.
Muss demnächst mal Losziehen und mir eins besorgen
Mein neues Multimeter hab ich auch und mein ir Thermometer, so wie Pcie Riser sind angekommen
Die 1080 wird Morgen verschickt und die gtx770 kommt auch bald.
Aber wo bekomm ich den Kondensator hedr, damit die im 16x wieder läuft
Knut123bert
Enthusiast
- Mitglied seit
- 14.07.2009
- Beiträge
- 656
Hallo, heute sind Riser zum Basteln mit der GTX1080 mit abgebrochenen PCI-e Pins angekommen. Nach Schaltplan (NO STUFF) und Boardview zusammengelötet. Nicht schön, doch alles wo es hingehört. Leider keine Bildausgabe, Karte wird nicht erkannt.
Alle Versorgungsspannungen (1V, 1,8V, 1,35V Mem, 0,8V Core, 5V, 3,3V) werden erzeugt und die Kommunikationsleitungen zum Core sind auch ok. Die Widerstände der HSOp und HSOn liegen bei ca. 5MOhm im normalen Bereich. Es fehlen ein paar Filterkondensatoren (C1078, C1079, C1064, C1049) und die 220nF (C744, C746) des sechzehnten PCIE Kanals. Sollte meiner Meinung nach zumindest mit x8 laufen. Beim Fräsen ist NV3V3, NV12V und POWER_BRAKE* durchtrennt worden - habe ich wieder verbunden, wobei Letzteres ein Wurmfortsatz ist. Möglich, dass noch was durchtrennt ist, der 3,3V Kurzschluss ging recht tief :-/. Der übrige PCIE Slot hat auch einen Knick, die obersten Layer scheinen aber ok zu sein.

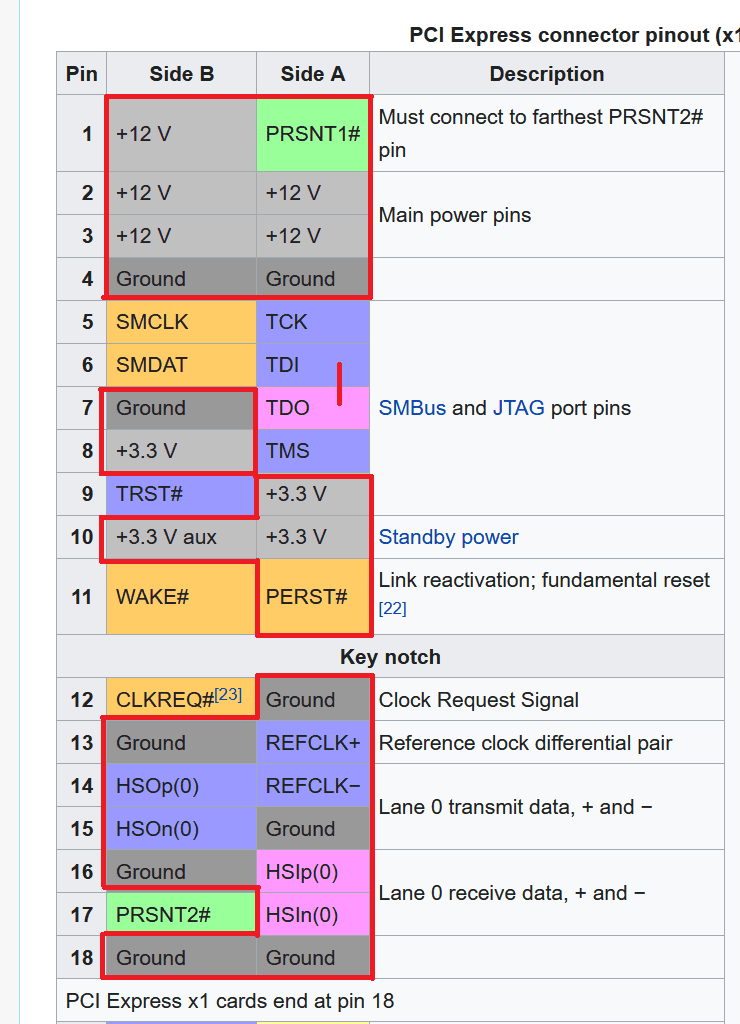

In einem x1 Mining Riser werden nur die Paare RX0, TXX0, REFCLK, WAKE* und RST* durchgeführt - die sind bis auf Wake* definitiv verbunden. Wake* hat die Karte nicht.
Ich halte die rot umrandeten für die Bildausgabe im x1 Modus für wichtig, der Rest endet laut Schaltplan im nichts.
Die Grafikkarte verbraucht dauerhaft 6W und zuckt nicht. Leider habe ich nur ein billiges 20MHz USB Oszilloskop sonst könnte ich schauen was auf dem Bus geschieht. Auch der 27MHz Oszillator (Kristall) wäre zu überprüfen, schließlich hat die Karte kräftig was auf die Mütze bekommen. Gibt es sonst noch Ideen? BIOS schätze ich nicht als Problem ein, ist schließlich Neuware gewesen.
Wenn wenig Störungen sind könnte auch einer pro Kanal reichen, ist ein Differentielles Signal.
Alle Versorgungsspannungen (1V, 1,8V, 1,35V Mem, 0,8V Core, 5V, 3,3V) werden erzeugt und die Kommunikationsleitungen zum Core sind auch ok. Die Widerstände der HSOp und HSOn liegen bei ca. 5MOhm im normalen Bereich. Es fehlen ein paar Filterkondensatoren (C1078, C1079, C1064, C1049) und die 220nF (C744, C746) des sechzehnten PCIE Kanals. Sollte meiner Meinung nach zumindest mit x8 laufen. Beim Fräsen ist NV3V3, NV12V und POWER_BRAKE* durchtrennt worden - habe ich wieder verbunden, wobei Letzteres ein Wurmfortsatz ist. Möglich, dass noch was durchtrennt ist, der 3,3V Kurzschluss ging recht tief :-/. Der übrige PCIE Slot hat auch einen Knick, die obersten Layer scheinen aber ok zu sein.
In einem x1 Mining Riser werden nur die Paare RX0, TXX0, REFCLK, WAKE* und RST* durchgeführt - die sind bis auf Wake* definitiv verbunden. Wake* hat die Karte nicht.
Ich halte die rot umrandeten für die Bildausgabe im x1 Modus für wichtig, der Rest endet laut Schaltplan im nichts.
Die Grafikkarte verbraucht dauerhaft 6W und zuckt nicht. Leider habe ich nur ein billiges 20MHz USB Oszilloskop sonst könnte ich schauen was auf dem Bus geschieht. Auch der 27MHz Oszillator (Kristall) wäre zu überprüfen, schließlich hat die Karte kräftig was auf die Mütze bekommen. Gibt es sonst noch Ideen? BIOS schätze ich nicht als Problem ein, ist schließlich Neuware gewesen.
Von einer Spenderkarte oder du tauscht die hinteren von x9 bis x16 weiter nach vorne. Sind 220nF / 0,22µF, 100 Stück bei AliExpress kosten nahezu nichts.
Wenn wenig Störungen sind könnte auch einer pro Kanal reichen, ist ein Differentielles Signal.
Zuletzt bearbeitet:
wenn sie nur sowenig strom nimmt, scheint sie doch den wake zu brauchen, zumindest hängt sie noch im ResetState fest. PRSNT#1 ist auch richtig verbunden?
Knut123bert
Enthusiast
- Mitglied seit
- 14.07.2009
- Beiträge
- 656
Das war auch meine Vermutung. Auf der Vergleichskarte fehlen aber ebenfalls alle Bauteile in dem Pfad. PRSNT#1 (A1) ist mit B81 verbunden, das sollte passen. Das Mainboard hinterlegt den Slot im UEFI auch in rot (statt normal grün). Der Oszillator war es ebenfalls nicht, habe ihn gegen einen getesteten funktionierenden getauscht. Ansonsten fallen mir keine schlagempfindlichen Bauteile ein, die Balls sollten das wohl ausgehalten haben.
Morgen werde ich genauer Messen was in dem "an" Zustand aktiv ist. Irgendwo muss es ja eine Unterbrechung geben und ein Teil nicht aktiv sein. Nur komisch, dass alle grundlegenden Spannungswandler an sind. Mysteriös.
Maniac81
Enthusiast
- Mitglied seit
- 22.11.2011
- Beiträge
- 1.254
@AssassinWarlord Ich habe eine Simfusion 6500q (4 x Radeon 9800XT ) mit mutmaßlich defektem Ram hier liegen.
Würdest Du dir die Karte mal ansehen?
Ich kann auch gerne mal ein Bild vom Monitor mit den Artefakten machen, wenn das hilft.
Würdest Du dir die Karte mal ansehen?
Ich kann auch gerne mal ein Bild vom Monitor mit den Artefakten machen, wenn das hilft.
Ohje, da wirds aber verdammt schwer das rauszufinden welcher ram da der böse ist.und testen kann ich die karte auch nicht :-/
und alle Rams auf gut glück reflowen - da sitzt man auch ein paar Stunden dran xD
und alle Rams auf gut glück reflowen - da sitzt man auch ein paar Stunden dran xD
@Maniac81 Bist du dir sicher, dass die Artefakte keine Treiberprobleme bei der Karte sind?
vgl. https://www.hardwareluxx.de/index.p...deon-9800-xt-grafikkarte-simfusion-6500q.html
Kann mir jemand von euch sagen, welche Kondensatoren hier auf dem Vega64 Board verbaut sind? Meint ihr, der Widerstand ist auch in Mitleidenschaft gezogen worden?
Das ist auf der Rückseite des PCB direkt links vom PCIe-Slot hinter der Stromversorgung, ich nehme mal an der U700 regelt diese. Danke im Voraus!
vgl. https://www.hardwareluxx.de/index.p...deon-9800-xt-grafikkarte-simfusion-6500q.html
Kann mir jemand von euch sagen, welche Kondensatoren hier auf dem Vega64 Board verbaut sind? Meint ihr, der Widerstand ist auch in Mitleidenschaft gezogen worden?
Das ist auf der Rückseite des PCB direkt links vom PCIe-Slot hinter der Stromversorgung, ich nehme mal an der U700 regelt diese. Danke im Voraus!
Anhänge
Zuletzt bearbeitet:
DiePommesbude
Profi
So, die Gtx 770 läuft wieder.
Hab mir dafür einen der Kondensatoren von der 970 gekrallt, da die eh Ersatzteile braucht und es da nicht so weh tut.
Welche brauch ich davon genau, also als Kondensatoren?
Hier mal ein Bild, nicht die Sauberste Lötstelle, reicht aber
Jetzt läuft sie wieder wie gewohnt im Pcie 16x Mode
Hab mir dafür einen der Kondensatoren von der 970 gekrallt, da die eh Ersatzteile braucht und es da nicht so weh tut.
Welche brauch ich davon genau, also als Kondensatoren?
Hier mal ein Bild, nicht die Sauberste Lötstelle, reicht aber
Jetzt läuft sie wieder wie gewohnt im Pcie 16x Mode
Schade, die Karte ist ja wirklich ein Stück Hardwaregeschichte.
Hmm also mehr als Ram reflow kann ich da nicht machen - da gibts es leider keinerlei möglichkeiten das zu prüfen welcher ram da der böse ist...schlimmstenfalls ist es sogar eine GPU die da muckert :-/
aber beim Reflow kanns eben auch schief gehen und sie geht nachher garnicht mehr. Flussmittelreste wird man dann unter den Rams und der GPU ebenfalls sehen wenn man seitlich drauf schaut
aber beim Reflow kanns eben auch schief gehen und sie geht nachher garnicht mehr. Flussmittelreste wird man dann unter den Rams und der GPU ebenfalls sehen wenn man seitlich drauf schaut
Maniac81
Enthusiast
- Mitglied seit
- 22.11.2011
- Beiträge
- 1.254
Das die Gefahr besteht die Karte zu schrotten ist mir bewusst.
Ich muss aber wohl nochmal ein paar Tage drüber nachdenken ob ich das riskieren möchte.
Ich werde das System wohl erstmal wieder zusammen setzten und Bilder vom Fehlerbild machen.
Ich muss aber wohl nochmal ein paar Tage drüber nachdenken ob ich das riskieren möchte.
Ich werde das System wohl erstmal wieder zusammen setzten und Bilder vom Fehlerbild machen.
DiePommesbude
Profi
Wie ist die genaue Bezeichnung der Kondensatoren vom Pcie Slot?
Damit ich die bei Ali bestellen kann
Damit ich die bei Ali bestellen kann
Hallo,
ich hoffe es ist in Ordnung, wenn ich einfach so in den "Thread hereinplatze". Ich habe eine RTX 2080 mit dem Reference PCB (siehe Fotos) vor mir, welche nicht mehr startet. Die Lüfter drehen nicht an und es gibt keine Bildausgabe. Insofern habe ich zunächst einen Kurzschluss vermutet. Anhand der Videos von Assassin und GerRepair auf YouTube habe ich mit meinem Multimeter versucht die Karte auf Kurzschlüsse durchzumessen und konnte keine Kurzschlüsse feststellen, insbesondere nicht:

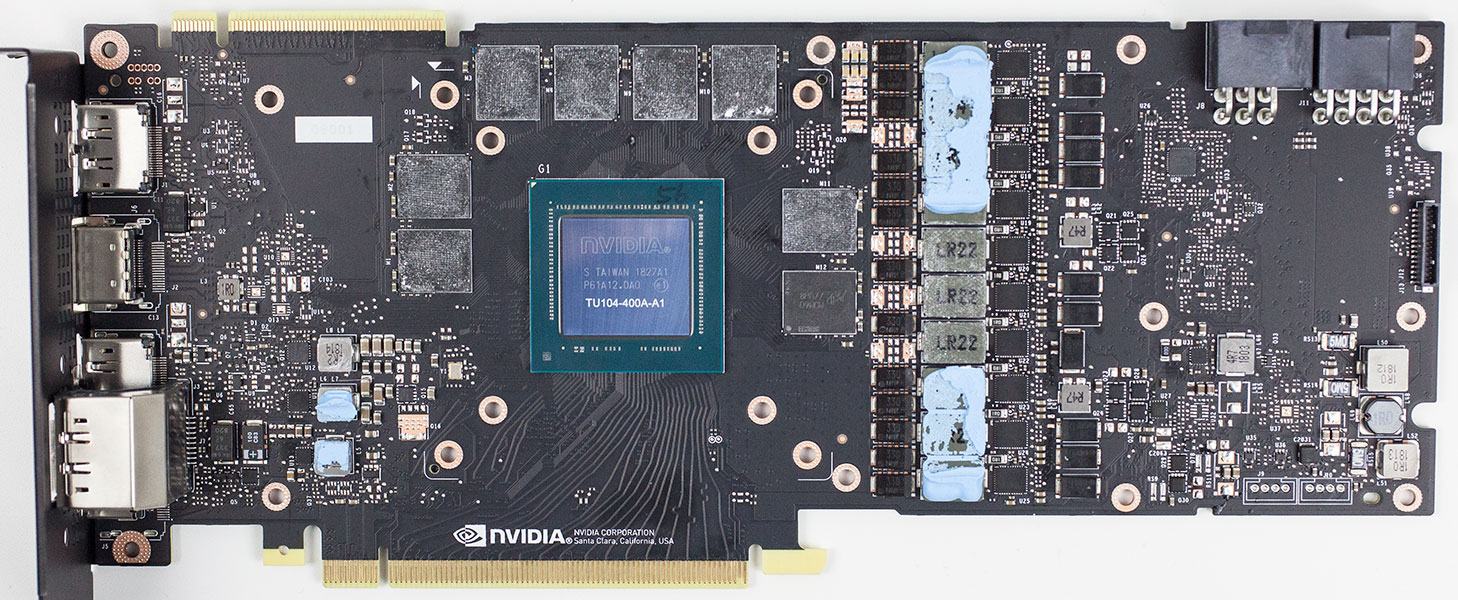

- Von PCIe-Connector 12V zu Ground (Ground am HDMI-Gehäuse) an beiden PCIe-Connectoren
- Von den PCIe-Slot pins für 12V zu Ground

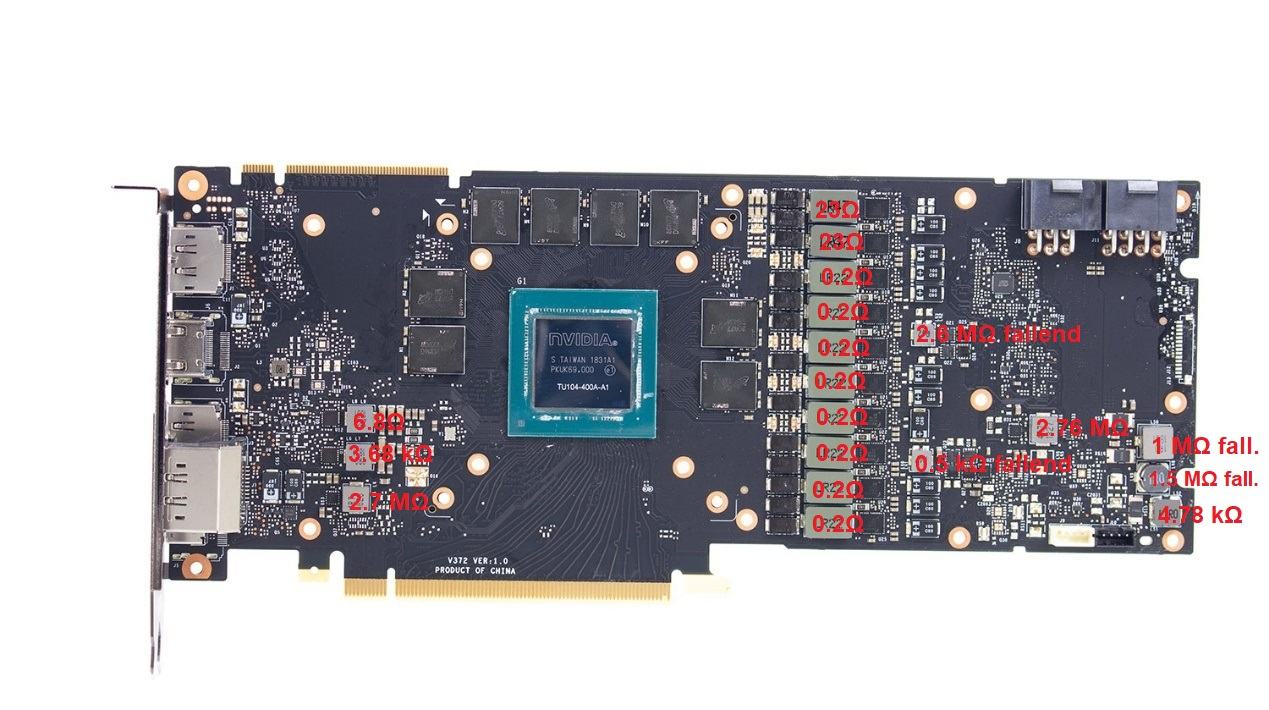

- Auch ein Abpiepsen ("Durchgangsmessung") der Eingangskondensatoren vor den Mosfets zeigte, dass diese jeweils nur auf einer Seite, jedoch nicht auf beiden Seiten piepsen.
Auch die 0 Ohm Widerstände haben 0 Ohm.
Eine visuelle Betrachtung hat keine Auffälligkeiten ergeben.
Bios habe ich auch mit einem CH341A ausgelesen. Es sieht auf einem ersten Blick gut aus, auch wenn es nicht identisch ist zu dem in der TechPowerUp Datenbank hinterlegten Version ist.
Was könnte es insofern sein und was sollte ich am besten in einem nächsten Schritt prüfen?
- Könnte es z.B. eine defekte Sicherung sein (wenn ja, wo sitzen die Sicherungen auf dem PCB - siehe Fotos)?
- Sollte ich einmal ein "ReFlow" der GPU mit Heisluft probieren ?
Vielen Dank für euere Hilfe.
ich hoffe es ist in Ordnung, wenn ich einfach so in den "Thread hereinplatze". Ich habe eine RTX 2080 mit dem Reference PCB (siehe Fotos) vor mir, welche nicht mehr startet. Die Lüfter drehen nicht an und es gibt keine Bildausgabe. Insofern habe ich zunächst einen Kurzschluss vermutet. Anhand der Videos von Assassin und GerRepair auf YouTube habe ich mit meinem Multimeter versucht die Karte auf Kurzschlüsse durchzumessen und konnte keine Kurzschlüsse feststellen, insbesondere nicht:
- Von PCIe-Connector 12V zu Ground (Ground am HDMI-Gehäuse) an beiden PCIe-Connectoren
- Von den PCIe-Slot pins für 12V zu Ground
- Auch ein Abpiepsen ("Durchgangsmessung") der Eingangskondensatoren vor den Mosfets zeigte, dass diese jeweils nur auf einer Seite, jedoch nicht auf beiden Seiten piepsen.
Auch die 0 Ohm Widerstände haben 0 Ohm.
Eine visuelle Betrachtung hat keine Auffälligkeiten ergeben.
Bios habe ich auch mit einem CH341A ausgelesen. Es sieht auf einem ersten Blick gut aus, auch wenn es nicht identisch ist zu dem in der TechPowerUp Datenbank hinterlegten Version ist.
Was könnte es insofern sein und was sollte ich am besten in einem nächsten Schritt prüfen?
- Könnte es z.B. eine defekte Sicherung sein (wenn ja, wo sitzen die Sicherungen auf dem PCB - siehe Fotos)?
- Sollte ich einmal ein "ReFlow" der GPU mit Heisluft probieren ?
Vielen Dank für euere Hilfe.
Anhänge
Zuletzt bearbeitet:
So nun habe ich dank Wochenende etwas mehr Zeit und möchte mich erstmal ordentlich vorstellen und danach meine weiteren Untersuchungsergebnisse teilen:
Mein Nickname ist "Mareus" und ich komme aus Berlin. Ich bin schon seit 2013 (eher stiller) Mitleser auf dem Hardwareluxx-Forum. Mir macht es Spass Freunden und Bekannten - natürlich kostenlos - beim Aufrüsten und Reparieren ihrer Gaming-PCs zu helfen, indem ich Ihnen bei der Identifizierung defekter oder aufrüstungsbedürftiger Komponenten und deren Beschaffung unter die Arme gegriffen habe. Insofern komme ich eher aus dem "Austausch"-Bereich. Im "Reparaturbereich" kenne ich mich bislang leider nur wenig aus, obwohl ich über eine entsprechende Anfängerausstattung für meine Drohnen- und Arduino-Basteleien verfüge (848D Lötstation, normale Lötstation, TS 100, Hotplate mit Arduino-Temperatursteuerung in the making, Multimeter, Labornetzteil). In letzter Zeit haben mich zufällig zwei Personen mit defekten Grafikkarten kontaktiert, da derzeitig die Preise für Grafikkarten jenseits von gut und böse sind. Insofern habe ich mich auf die Suche nach "Lehrmaterial" gemacht und die guten Videos von Assassin und GerRepair gefunden. Hierauf basieren meine ersten Schritte (siehe vorheriger Post).
Ich habe mich heute morgen nochmal an die Grafikkarte rangesetzt und ein paar Widerstände vor den Spulen ausgemessen. Auf dem angefügten Foto seht ihr meine Ergebnisse, Kann man hieraus schlau werden? Nochmals vielen Dank für euere Hilfe.
Mein Nickname ist "Mareus" und ich komme aus Berlin. Ich bin schon seit 2013 (eher stiller) Mitleser auf dem Hardwareluxx-Forum. Mir macht es Spass Freunden und Bekannten - natürlich kostenlos - beim Aufrüsten und Reparieren ihrer Gaming-PCs zu helfen, indem ich Ihnen bei der Identifizierung defekter oder aufrüstungsbedürftiger Komponenten und deren Beschaffung unter die Arme gegriffen habe. Insofern komme ich eher aus dem "Austausch"-Bereich. Im "Reparaturbereich" kenne ich mich bislang leider nur wenig aus, obwohl ich über eine entsprechende Anfängerausstattung für meine Drohnen- und Arduino-Basteleien verfüge (848D Lötstation, normale Lötstation, TS 100, Hotplate mit Arduino-Temperatursteuerung in the making, Multimeter, Labornetzteil). In letzter Zeit haben mich zufällig zwei Personen mit defekten Grafikkarten kontaktiert, da derzeitig die Preise für Grafikkarten jenseits von gut und böse sind. Insofern habe ich mich auf die Suche nach "Lehrmaterial" gemacht und die guten Videos von Assassin und GerRepair gefunden. Hierauf basieren meine ersten Schritte (siehe vorheriger Post).
Ich habe mich heute morgen nochmal an die Grafikkarte rangesetzt und ein paar Widerstände vor den Spulen ausgemessen. Auf dem angefügten Foto seht ihr meine Ergebnisse, Kann man hieraus schlau werden? Nochmals vielen Dank für euere Hilfe.
Anhänge
0,47uF 6,3V 0402
0,47uF 6,3V 0402Wie ist die genaue Bezeichnung der Kondensatoren vom Pcie Slot?
Damit ich die bei Ali bestellen kann
Beitrag automatisch zusammengeführt:
Die 6,2 Ohm an der Pex sind zu wenig. (Ich bin mir nicht zu 100% sicher aber oben müsste pex gewesen sein) Mal die Spule ablöten und schauen auf welcher Seite das Problem liegt.
DiePommesbude
Profi
Heute ist die traurigste Gpu gekommen, die ich je gesehen habe
Wie kann man denn mit den Dingern so umgehen
Die wurde wohl einfach in einen Karton geworfen und dann hatte die Post Spaß
Da fehlt ein Lüfter, das Kabel von dem ist zerfetzt, einen Anschluss gibts nicht mehjr
Sehr viele Lamellen sind extrem verbogen und Gerissen
Es fehlen Alle Plastik Abdeckungen (Ist ne Gaming X)
Vram Kühler
Mosfet kühler
Backplate
Slotblende
Der Dvi Anschluss ist zersört und ein Display Port auch
Die Karte hat einen Vram schaden, aber ich werde aus MATS nicht schlau
Auf Seite 7 oder so hat GerRepair mal eine File dafür geposted, die hab ich mit Rufus Bootfähig gemacht, dann lief der Test auch durch, aber es Stand nur Fail da, kein Ergebnis
Mit einem anderen Tutorial hat der Test sofort abgebrochen und die Schrift bestand nur noch aus Balken
Hmm
Wie kann man denn mit den Dingern so umgehen
Die wurde wohl einfach in einen Karton geworfen und dann hatte die Post Spaß
Da fehlt ein Lüfter, das Kabel von dem ist zerfetzt, einen Anschluss gibts nicht mehjr
Sehr viele Lamellen sind extrem verbogen und Gerissen
Es fehlen Alle Plastik Abdeckungen (Ist ne Gaming X)
Vram Kühler
Mosfet kühler
Backplate
Slotblende
Der Dvi Anschluss ist zersört und ein Display Port auch
Die Karte hat einen Vram schaden, aber ich werde aus MATS nicht schlau
Auf Seite 7 oder so hat GerRepair mal eine File dafür geposted, die hab ich mit Rufus Bootfähig gemacht, dann lief der Test auch durch, aber es Stand nur Fail da, kein Ergebnis
Mit einem anderen Tutorial hat der Test sofort abgebrochen und die Schrift bestand nur noch aus Balken
Hmm
Hallo, ich wurde von DiePommesbude auf den Thread aufmerksam gemacht. Ich möchte auch hier anfragen, da mein Thread wahrscheinlich untergeht (https://www.hardwareluxx.de/community/threads/reperatur-rx470-grafikkarte.1291717/ ).
Meine Sapphire RX470 Nitro+ 8GB Grafikkarte hat mir zu Weihnachten folgenden Fehler "beschert":
- Grafikkarte bleibt schwarz & wird nicht erkannt (per IGP getestet)
- Lüfter laufen nicht an
- LED Beleuchtung funktioniert
Bei den Preisen aktuell möchte ich ungern eine neue kaufen
Kann mir jemand die Karte reparieren?
Meine Sapphire RX470 Nitro+ 8GB Grafikkarte hat mir zu Weihnachten folgenden Fehler "beschert":
- Grafikkarte bleibt schwarz & wird nicht erkannt (per IGP getestet)
- Lüfter laufen nicht an
- LED Beleuchtung funktioniert
Bei den Preisen aktuell möchte ich ungern eine neue kaufen
Kann mir jemand die Karte reparieren?
Ja, da bitte beim GerRepair anfragen
such ihn mal bei Twitch, da hat er auch Kontaktinformationen hinterlegt.
Vieleicht kann er da was machen und die sich mal anschauen
Könnte im einfachsten Falle die 5V Rail sein die auf der Karte hops gegangen ist, oder ein Kerko dahinter der die rail runter zieht... Oder halt GPU oder Speicher Fehler xD
such ihn mal bei Twitch, da hat er auch Kontaktinformationen hinterlegt.Vieleicht kann er da was machen und die sich mal anschauen
Könnte im einfachsten Falle die 5V Rail sein die auf der Karte hops gegangen ist, oder ein Kerko dahinter der die rail runter zieht... Oder halt GPU oder Speicher Fehler xD
Welches Flux / Flussmittel habt ihr denn im Einsatz bzw. könnt ihr empfehlen?
Ist ein Pen besser oder eine Spritze?
Ist ein Pen besser oder eine Spritze?
Spritze...NC559 ;-)
Danke
DiePommesbude
Profi
Ich hab so ein Fass wie das, was assa hat
Das hier:
Habe mir übrigens 3 Weitere Karten ergaunert
Ne Spaß die wurden mir zugesandt
Kommen noch diese Woche
Eine 980ti mit Pcb Schaden
Eine Rx480, die kein Bild macht
EIne Gtx 760 die Nach der Treiberinstallation abschmiert
Daher vermute ich einen Mosfet Schaden bei der 760
Das hier:
100g - NC-559-ASM Kein sauberes Blei sauberes Flussmittel Lötpaste | eBay
Weit verbreitet bei BGA-, PGA-, CSP-Gehäusen und Flip-Chip-Betrieb. Es ist ein notwendiges und hilfreiches Werkzeug beim BGA-Rballing. No-clean und bleifrei für den Umweltschutz.
www.ebay.de
Habe mir übrigens 3 Weitere Karten ergaunert
Ne Spaß die wurden mir zugesandt
Kommen noch diese Woche
Eine 980ti mit Pcb Schaden
Eine Rx480, die kein Bild macht
EIne Gtx 760 die Nach der Treiberinstallation abschmiert
Daher vermute ich einen Mosfet Schaden bei der 760
Zuletzt bearbeitet:
DiePommesbude
Profi
Gigabyte 980ti mit Pcb schaden, da bahnt sich Freude an

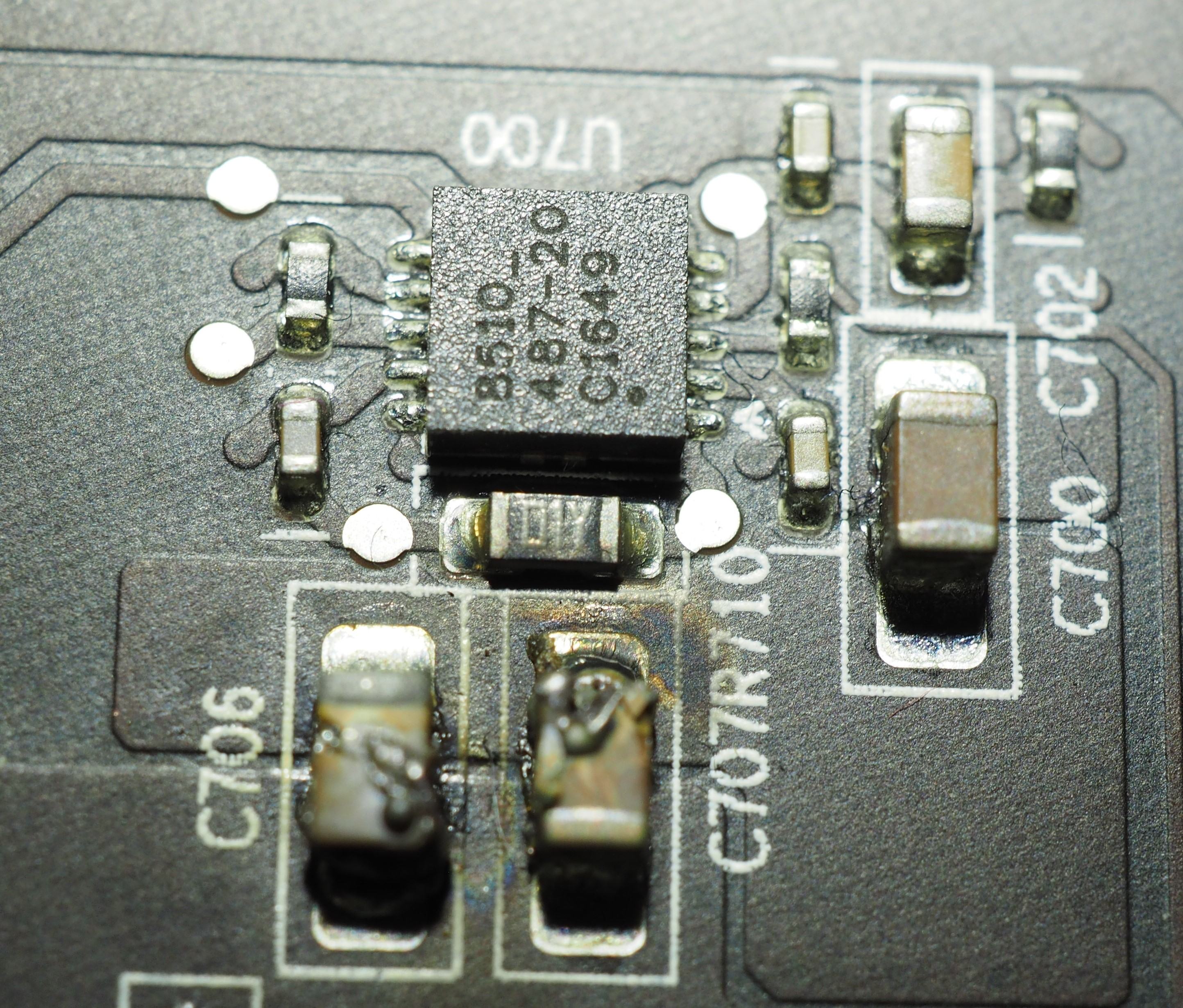

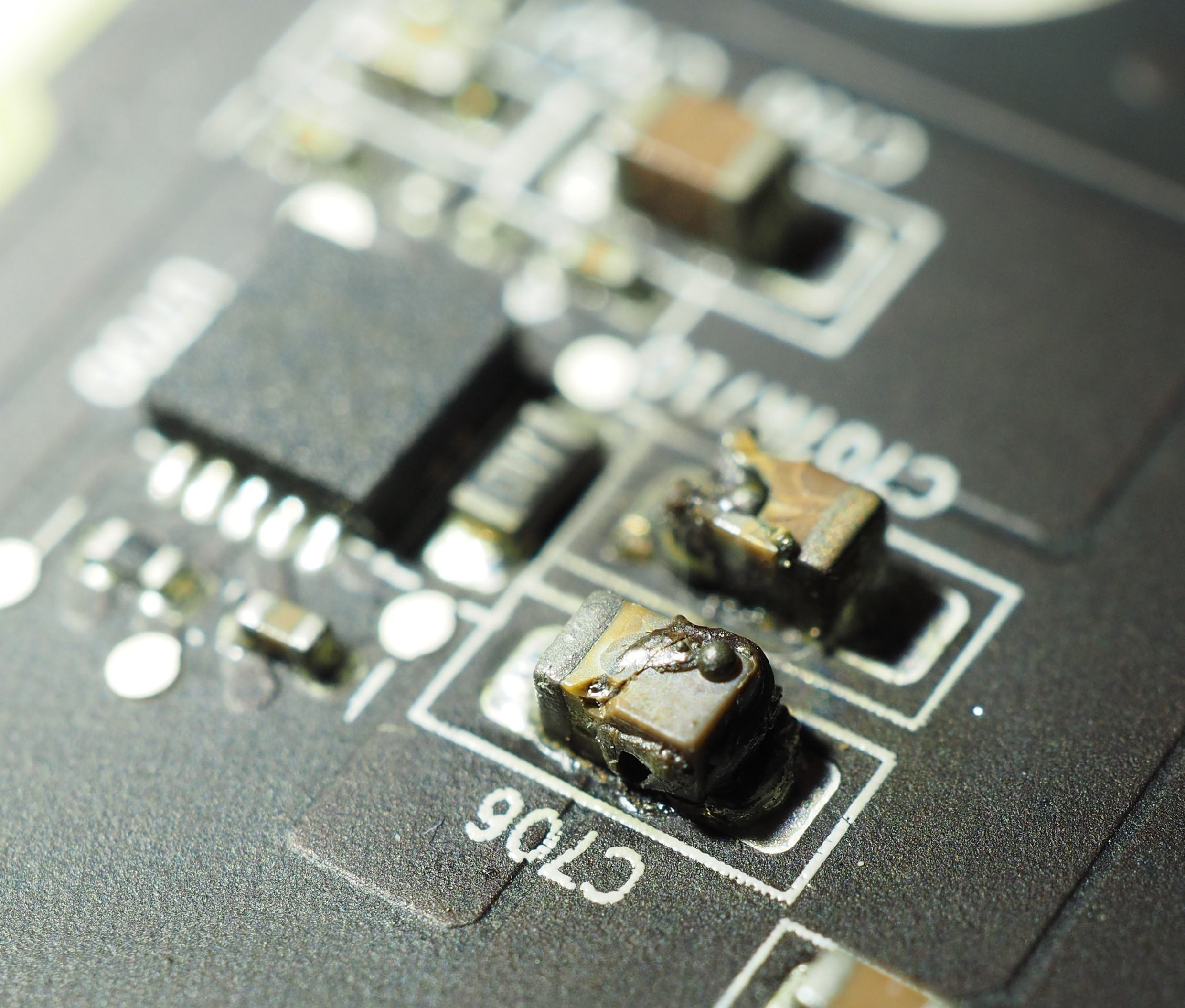

Die 2 hier hats weg-Gesprengt
Mal sehen, ob ich das wieder Fixen kann....
Die 2 hier hats weg-Gesprengt
Mal sehen, ob ich das wieder Fixen kann....
jo...normal ^^
ich hab ein video in der pipeline darüber wie ich das ausfräße, und wo man was wie verbinden muss damit die wieder normal läuft...aber ich werd wohl erst am WE dazu kommen, da ich dazu sprechen wolte...habs tagsüber aufgenommen und wenn die Kids im hintergrund spielen - ist das doof mit Live Audio aufnahme ^^
ich hab ein video in der pipeline darüber wie ich das ausfräße, und wo man was wie verbinden muss damit die wieder normal läuft...aber ich werd wohl erst am WE dazu kommen, da ich dazu sprechen wolte...habs tagsüber aufgenommen und wenn die Kids im hintergrund spielen - ist das doof mit Live Audio aufnahme ^^
DiePommesbude
Profi
Bekommt man des wieder hin?
Haste die 2 Kleinen Smd Dinger noch?
Und wie bekomm ich die da wieder dran
