Und Du bist dir sicher, dass sich die einzelnen Layer nicht berühren?!
Assa's Repair-Worklog: Wenn Grafikkarten ein zweites Leben erhalten
- Ersteller AssassinWarlord
- Erstellt am
So ist es halt manchmal - sehr frustrierend
Gibt immer mal gute Tage und schlechte tage
Hast du ein Labornetzteil da? Dass du da einfach mal 1V bei 5 A reinschiebst.. Vieleicht löst sich der Kurzschluss dann schon von selbst (wenns z. B. Nur ein krümelchen zwischen zwei layern ist)
Gibt immer mal gute Tage und schlechte tage
Hast du ein Labornetzteil da? Dass du da einfach mal 1V bei 5 A reinschiebst.. Vieleicht löst sich der Kurzschluss dann schon von selbst (wenns z. B. Nur ein krümelchen zwischen zwei layern ist)
DiePommesbude
Profi
Eigentlich schon.
Sieht so weit alles aus wie bei assa im Video nur halt größer und ich hab den letzten Layer weg gefräst
Grüße
Sieht so weit alles aus wie bei assa im Video nur halt größer und ich hab den letzten Layer weg gefräst
Ja, wie muss ich denn die 8 Pin Kabel anschließen oder wo das Netzteil?So ist es halt manchmal - sehr frustrierend
Gibt immer mal gute Tage und schlechte tage
Hast du ein Labornetzteil da? Dass du da einfach mal 1V bei 5 A reinschiebst.. Vieleicht löst sich der Kurzschluss dann schon von selbst (wenns z. B. Nur ein krümelchen zwischen zwei layern ist)
Grüße
Also direkt an der unteren Sicherungen habe ich kein Signal beim Multimeter bekommen. Wenn ich links an den Sicherungen und obersten Pin des Steckers anlege habe ich einen Durchgang. Auch wenn ich dann rechts an den Sicherungen anlege habe ich bei den drei unteren Pins ein Signal. Ist das so in Ordnung?
G
Gelöschtes Mitglied 320820
Guest
Sehr interessantes Thema, habe auch noch eine kaputte 980ti herumfliegen...
Kazuya
Enthusiast
Verkauf die für teuer Geld und investiere, da machst mehr Geld mit
DiePommesbude
Profi
Hehe.
R9 290x Matrix
Vram Schaden;
Kurz also Reflowt

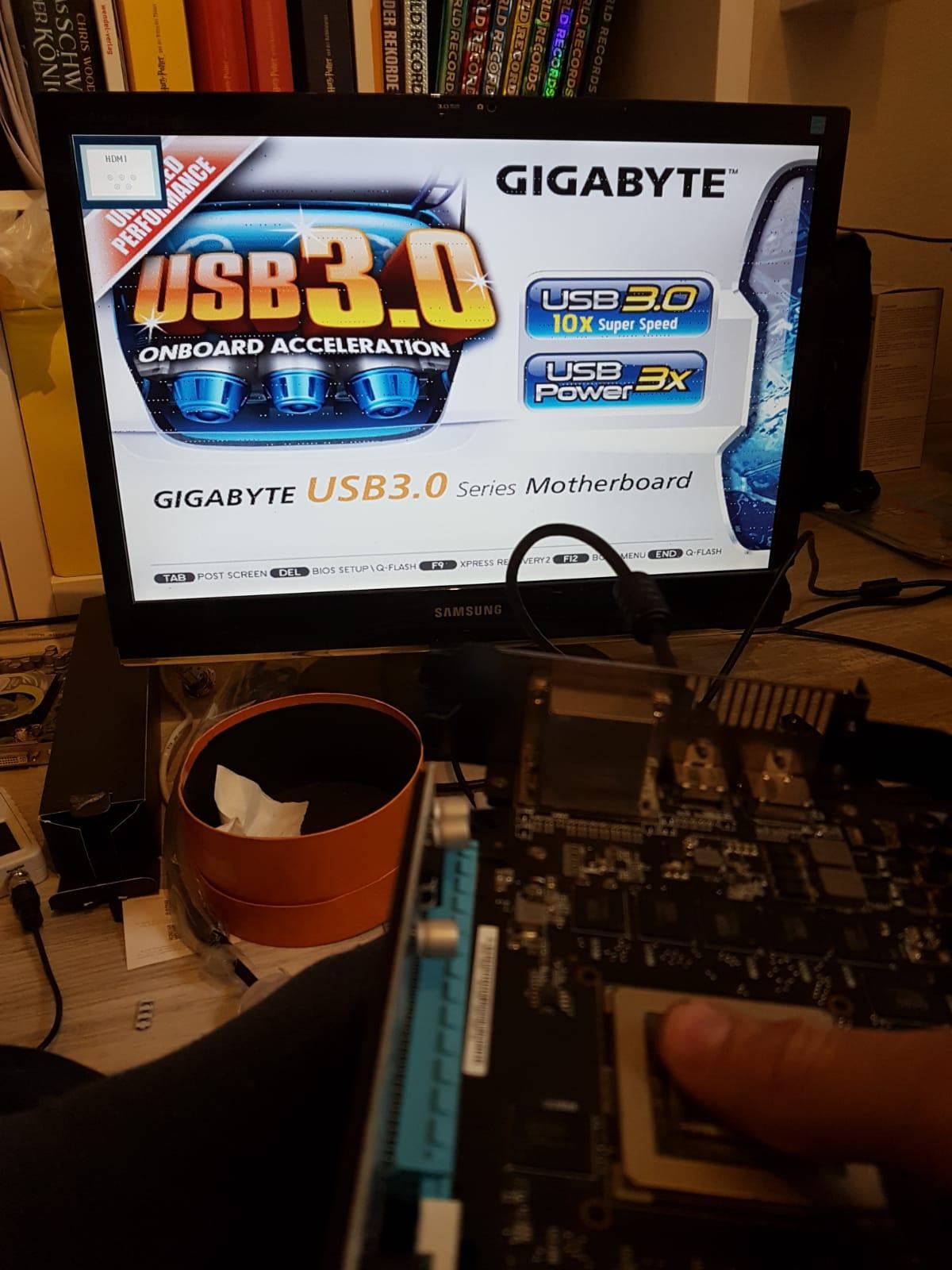

Und et voila
Und das wars von mir auch schon wieder.
Die 980ti macht mich immer noch Wahnsinnig, weil ich völlig Ratlos bin
R9 290x Matrix
Vram Schaden;
Kurz also Reflowt
Und et voila
Und das wars von mir auch schon wieder.
Die 980ti macht mich immer noch Wahnsinnig, weil ich völlig Ratlos bin
Die heißluft nicht so direkt auf die RAMs halten, das PCB muss sich mehr erwärmen... Wenn das PCB dann warm genug ist wird, werden die Lötkugeln auch weich - das schont die RAMs weil die nicht die ganze Hitze direkt auf den Kopf bekommen und ins PCB ableiten müssen...
Wegen der 980ti - schick notfalls mal her das Dingens, da guck ich mal drüber
Habe aktuell noch eine 980ti hier wo sich nen DrMos mit dem pad verschweißt hat und etwas rungeflämmelt hat im PCB - hab das ding aber schon abgenommen, Kurzschluss rausgefräst und versiegelt - wobei das gerade noch trocknet... Morgen kommt dann wieder ein Mosfet drauf, mit pad
Wegen der 980ti - schick notfalls mal her das Dingens, da guck ich mal drüber
Habe aktuell noch eine 980ti hier wo sich nen DrMos mit dem pad verschweißt hat und etwas rungeflämmelt hat im PCB - hab das ding aber schon abgenommen, Kurzschluss rausgefräst und versiegelt - wobei das gerade noch trocknet... Morgen kommt dann wieder ein Mosfet drauf, mit pad
Anhänge
Zuletzt bearbeitet:
DiePommesbude
Profi
Ok, mach ich soDie heißluft nicht so direkt auf die RAMs halten, das PCB muss sich mehr erwärmen... Wenn das PCB dann warm genug ist wird, werden die Lötkugeln auch weich - das schon die RAMs weil die nicht die ganze Hitze direkt auf den Kopf bekommen und ins PCB ableiten müssen...
Wegen der 980ti - schick notfalls mal her das Dingens, da guck ich mal drüber
Kannste mir mal deine Adresse schicken?
Haben ja schon eine Pn Konversation
Dann schick ich die Morgen mit.
Mit Kühler?
Oder ohne. Ist ne Raucherkarte und Stinkt....
Ohne Kühler aber nicht so
DiePommesbude
Profi
Lackdraht dürfte da der "Way to go" sein
Und wieso will man Ram bei laufendem Pc einbauen?
Und wieso will man Ram bei laufendem Pc einbauen?
Simlog
Enthusiast
- Mitglied seit
- 14.04.2011
- Beiträge
- 4.871
Ja, das ist die Frage der Fragen. Da hatte es wohl jemand eilig und konnte den reboot nicht abwarten
.Hast du auch ne Empfehlung für ne Drahtrolle oder einfach auf eBay eingeben und nach günstig sortieren?
DiePommesbude
Profi
Ich würds auf Ebay kaufen, aber vllt hat Assa noch nen Geheimtipp
Geheimtip: alte Schaltnetzteil schlachten - da in den Trafos ist dünner lackdraht, und bei den luft-filterspulen am Ausgang hat man stärkeren lackdraht
Egal ob altes PC Netzteil, oder handyladegerät... Überall hat man da Trafos oder spulen im Einsatz...
Egal ob altes PC Netzteil, oder handyladegerät... Überall hat man da Trafos oder spulen im Einsatz...

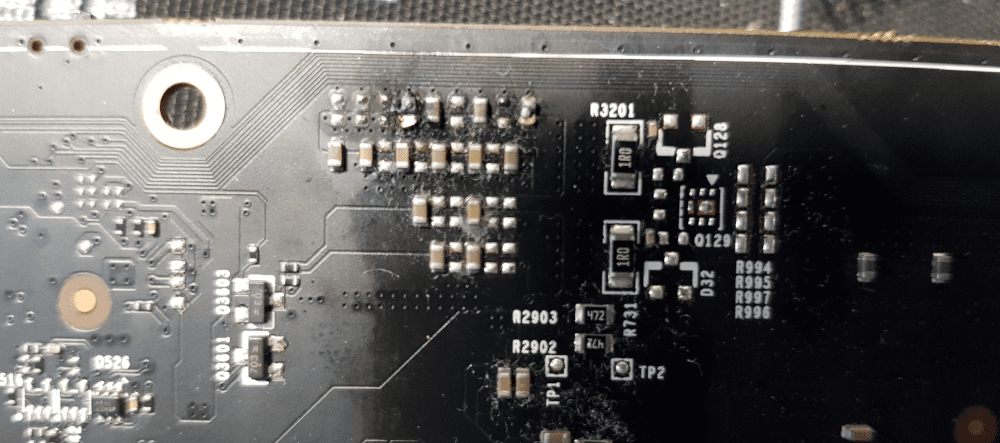

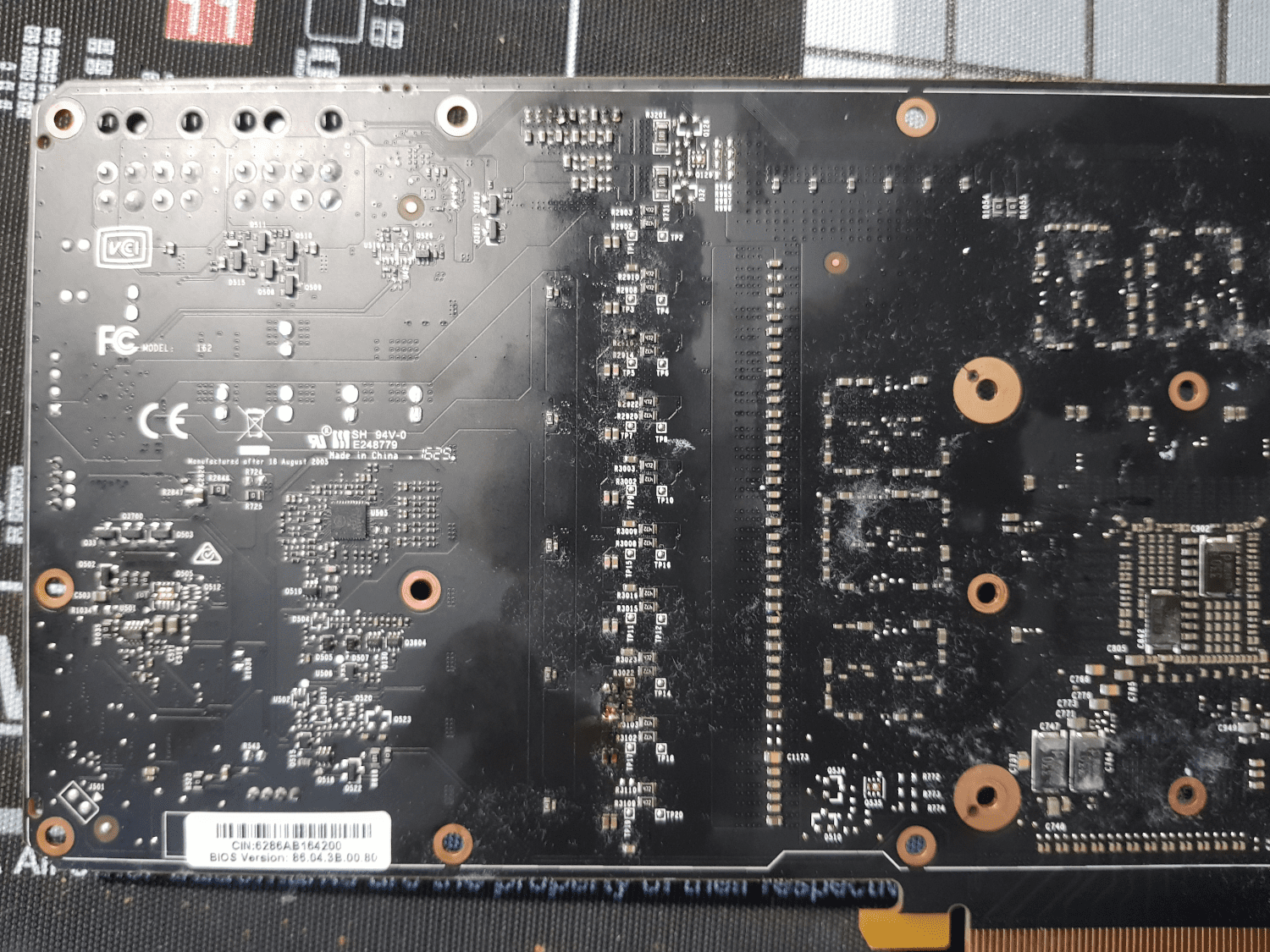

Gerade über diesen Thread gestolpert. Meine GTX 1080 ist mir vor einem Jahr mit ein bisschen Feuerwerk abgeraucht und auf ein Regal gewandert. Bei den aktuellen Preisen denke ich mir allerdings allmählich, dass es schlauer wäre, sie für den Notfall parat zu haben. Meint ihr, die ist noch zu retten?
Hat es nur da unten die Kondensatoren zerrissen oder ist da oben auch noch was?
Wenns nur die Kondensatoren sind wird mans sicherlich wieder hin bekommen... Aber obs nur bei den Kondensator schaden geblieben ist, ist die Frage... Kann auch gut sein dass es das PCB mit angegriffen hat, und man schlimmsten falls fräsen müsste...
Simlog
Enthusiast
- Mitglied seit
- 14.04.2011
- Beiträge
- 4.871
Ich hab so ein Fass wie das, was assa hat
Das hier:
100g - NC-559-ASM Kein sauberes Blei sauberes Flussmittel Lötpaste | eBay
Weit verbreitet bei BGA-, PGA-, CSP-Gehäusen und Flip-Chip-Betrieb. Es ist ein notwendiges und hilfreiches Werkzeug beim BGA-Rballing. No-clean und bleifrei für den Umweltschutz.www.ebay.de
War das nur ein Beispiel oder gibts einen Grund dafür, dass du dieses "verschmähst"?
100g NC-559-ASM RMA-223-UV IC Reballing Soldering Paste 2019 Grease Supply V8L2 | eBay
Entdecken Sie 100g NC-559-ASM RMA-223-UV IC Reballing Soldering Paste 2019 Grease Supply V8L2 in der großen Auswahl bei eBay. Kostenlose Lieferung für viele Artikel!
www.ebay.de
DiePommesbude
Profi
Nur ein BeispielWar das nur ein Beispiel oder gibts einen Grund dafür, dass du dieses "verschmähst"?
100g NC-559-ASM RMA-223-UV IC Reballing Soldering Paste 2019 Grease Supply V8L2 | eBay
Entdecken Sie 100g NC-559-ASM RMA-223-UV IC Reballing Soldering Paste 2019 Grease Supply V8L2 in der großen Auswahl bei eBay. Kostenlose Lieferung für viele Artikel!www.ebay.de
Soo, hab hier noch ein paar Bilder... Einmal zur Evga SC 980ti wo der eine DrMos festgeschweißt war mit dem Pad, die hier:
www.hardwareluxx.de
Die vergussmasse ist getrocknet, pad habe ich mit einer 0.05mm kupfer Folie rekonstruiert
und Mosfet ist aufgelötet
Durch den PCB brand was unter dem Pad gewütet hat, hats anscheinend auch ein paar Signal-Leitungen weggebruzelt wie eine Sense Leitung und eine pwm Leitung - daher die Drähte weil ich diese extern rekonstruiert habe

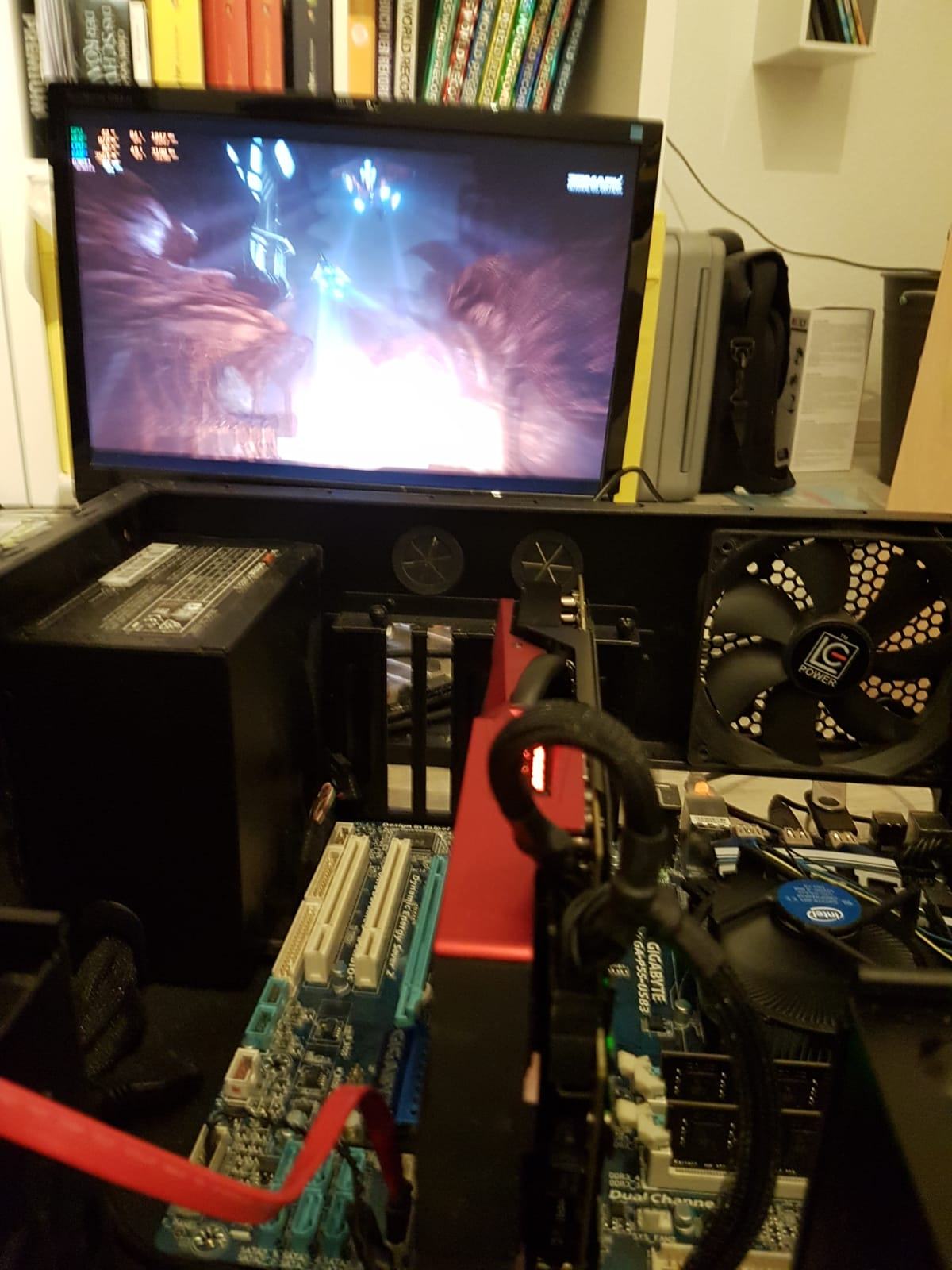

Läuft wieder
Erledigt.
---
Dann noch die Gigabyte GTX980TI Gaming G1 von der Pommesbude
Hier steckte der Kurzschluss ziemlich tief im PCB, der Brand in den inneren Layern ist ganz schön weit gekommen, musste daher fast schon das zweite Mosfet Pad wegfräsen was aber am Ende zum Glück nicht notwendig war weil der Brand kurz davor aufgehört hat.
Hab hier mal ein Foto gemacht wie das ausschaut wenn der Brand in den inneren layern gewütet hat - hier habe ich schon das Loch deutlich größer gefräst als @DiePommesbude schon vorgearbeitet hat
Ich hoffe man erkennt, da die schwarze Stelle in den mittleren layern - das ist das Böse, das ist die Karies die den Zahn schmerzen lässt, das ist das Geschwürr der einen Sodbrennen beschert, das ist sozusagen der Rotstift der einem den Tag bei ner Mathearbeit versaut, die Kakerlaken die einem gerade das Bein hoch krabbelt... Äh... Jedenfalls das böse
Jedenfalls musste ich da nur noch wenige Mikrometer weiter fräsen und der Kurzschluss war endlich raus. Kurzerhand noch nen neuen Mosfet eingelötet, sowie weitere Kondensatoren (wie in meinem Video erklärt), ein paar leiterbahnen/Traces extern rekonstruiert, und schon lief die gute wieder... Achso der 5V Buck Konverter war auch kaputt warum auch immer - der wurde ebenfalls mit getauscht
Loch versiegelt mit der 2k Elektronik Vergussmasse
Test: funktioniert wieder
Erledigt.
---

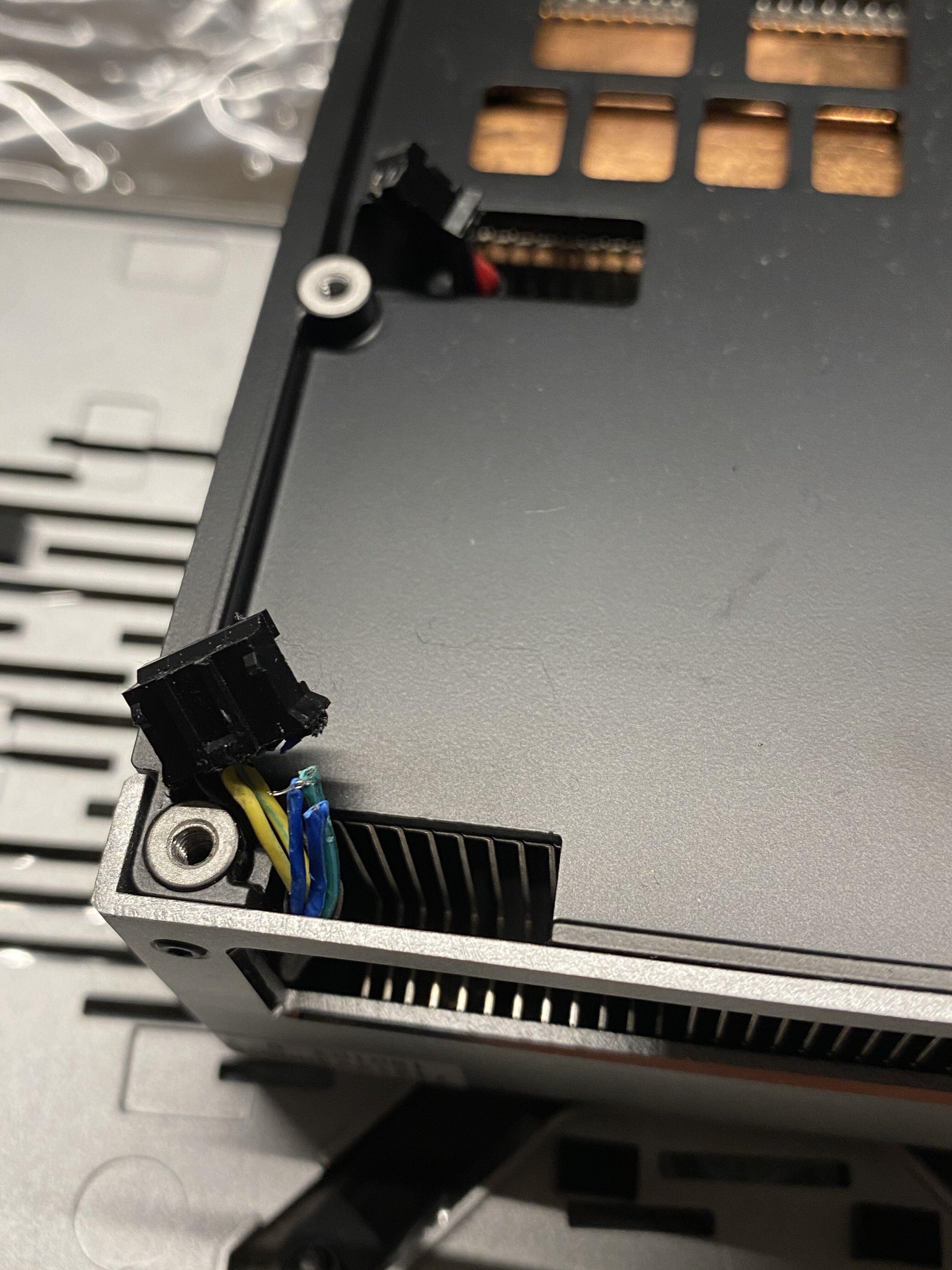

Nebenbei hatte ich noch einen Vega RX Kühler mit abgerissenem Lüfter Kabel
was ich kurzerhand wieder angelötet habe
und eine Gtx970 wo ein Phase nicht lief weil ein Kerko auf der Rückseite durch war und damit die Phase nicht mehr sauber arbeiten ließ...
Ersetzt und gleich ein paar mehr Kerkos verbaut um die Karte auch beim übertakten noch stabiler zu machen
Nix besonderes halt
Auch erledigt. Erfolgreiches WE also
So, jetzt kann ich auch mal etwas zocken, hab ja mittlerweile mein neues Baby verbaut...
(ja sie langweilt sich hauptsächlich bei mir, wird nur selten was gespielt, und Mining kommt nicht in frage)
Assa's Repair-Worklog: Wenn Grafikkarten ein zweites Leben erhalten
Und Du bist dir sicher, dass sich die einzelnen Layer nicht berühren?!
www.hardwareluxx.de
Die vergussmasse ist getrocknet, pad habe ich mit einer 0.05mm kupfer Folie rekonstruiert
und Mosfet ist aufgelötet
Durch den PCB brand was unter dem Pad gewütet hat, hats anscheinend auch ein paar Signal-Leitungen weggebruzelt wie eine Sense Leitung und eine pwm Leitung - daher die Drähte weil ich diese extern rekonstruiert habe
Läuft wieder
Erledigt.
---
Dann noch die Gigabyte GTX980TI Gaming G1 von der Pommesbude
Hier steckte der Kurzschluss ziemlich tief im PCB, der Brand in den inneren Layern ist ganz schön weit gekommen, musste daher fast schon das zweite Mosfet Pad wegfräsen was aber am Ende zum Glück nicht notwendig war weil der Brand kurz davor aufgehört hat.
Hab hier mal ein Foto gemacht wie das ausschaut wenn der Brand in den inneren layern gewütet hat - hier habe ich schon das Loch deutlich größer gefräst als @DiePommesbude schon vorgearbeitet hat
Ich hoffe man erkennt, da die schwarze Stelle in den mittleren layern - das ist das Böse, das ist die Karies die den Zahn schmerzen lässt, das ist das Geschwürr der einen Sodbrennen beschert, das ist sozusagen der Rotstift der einem den Tag bei ner Mathearbeit versaut, die Kakerlaken die einem gerade das Bein hoch krabbelt... Äh... Jedenfalls das böse
Jedenfalls musste ich da nur noch wenige Mikrometer weiter fräsen und der Kurzschluss war endlich raus. Kurzerhand noch nen neuen Mosfet eingelötet, sowie weitere Kondensatoren (wie in meinem Video erklärt), ein paar leiterbahnen/Traces extern rekonstruiert, und schon lief die gute wieder... Achso der 5V Buck Konverter war auch kaputt warum auch immer - der wurde ebenfalls mit getauscht
Loch versiegelt mit der 2k Elektronik Vergussmasse
Test: funktioniert wieder
Erledigt.
---
Nebenbei hatte ich noch einen Vega RX Kühler mit abgerissenem Lüfter Kabel
was ich kurzerhand wieder angelötet habe
und eine Gtx970 wo ein Phase nicht lief weil ein Kerko auf der Rückseite durch war und damit die Phase nicht mehr sauber arbeiten ließ...
Ersetzt und gleich ein paar mehr Kerkos verbaut um die Karte auch beim übertakten noch stabiler zu machen
Nix besonderes halt
Auch erledigt. Erfolgreiches WE also
So, jetzt kann ich auch mal etwas zocken, hab ja mittlerweile mein neues Baby verbaut...
(ja sie langweilt sich hauptsächlich bei mir, wird nur selten was gespielt, und Mining kommt nicht in frage)
Zuletzt bearbeitet:
DiePommesbude
Profi
Hehe, danke.
Nun weiß ich auch, wonach ich beim nächsten Fräsen suchen Muss
Super Sache, der Eigentümer de Karte freut sich riesig
Dann freu ich mich auf die nächste gigaschro äh, Gigabyte gtx 980ti, die ich dann hinbekommen möchte
Der hatte die Karte bereits aufgegeben und in der Momentanen Gpu Lage ist das natürlich Problematisch.
An den beiden anderen Karten von ihm Arbeite ich noch, bei der 480 muss ich erstmal mein Missgeschick beseitigen
und bei der gtx 760, die Wartet auf neuen Ram
Nun weiß ich auch, wonach ich beim nächsten Fräsen suchen Muss
Super Sache, der Eigentümer de Karte freut sich riesig
Dann freu ich mich auf die nächste gigaschro äh, Gigabyte gtx 980ti, die ich dann hinbekommen möchte
Der hatte die Karte bereits aufgegeben und in der Momentanen Gpu Lage ist das natürlich Problematisch.
An den beiden anderen Karten von ihm Arbeite ich noch, bei der 480 muss ich erstmal mein Missgeschick beseitigen
und bei der gtx 760, die Wartet auf neuen Ram
@AssassinWarlord
Wow, das ist ja schon fast Fließband Abfertigung.
Wow, das ist ja schon fast Fließband Abfertigung.
DiePommesbude
Profi
Oha.
Ich muss mir langsam das Reballing Zeug bei ali bestellen, vorher muss bei der 580 aber die Ursache gefunden werden.
Assa du hast was gut bei mir, brauchste noch Mosfets oder so?
Kann dir welche zu der Bestellung hinzufügen und dir dann zukommen lassen
Ich muss mir langsam das Reballing Zeug bei ali bestellen, vorher muss bei der 580 aber die Ursache gefunden werden.
Assa du hast was gut bei mir, brauchste noch Mosfets oder so?
Kann dir welche zu der Bestellung hinzufügen und dir dann zukommen lassen
D
dacamel
Guest
.
Zuletzt bearbeitet:
DiePommesbude
Profi
Welche Abmessungen haben die Bohrlöcher genau?
Ich hätte nen Msi Gtx 960 Kühler, der hat schon bessere Tage gesehen, aber ich denke, der würd reichen
Ich hätte nen Msi Gtx 960 Kühler, der hat schon bessere Tage gesehen, aber ich denke, der würd reichen
Weiß zufällig jemand von euch, was das für ein Bauteil ist, auf dem 22H32 steht?
Transistor? Diode? Ist ein Z370 Mainboard.
Bin da bissl ratlos beim Suchen
Transistor? Diode? Ist ein Z370 Mainboard.
Bin da bissl ratlos beim Suchen
