[Sammelthread] Asus Maximus III Formula (P55) [2]

---------------------------------------------------------

Inhalt

1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 OC-Verhalten
1.4 Spezifikationen

2.Information

2.1 Previews / Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler
2.3 Overclocking Ergebnisse


3.Downloads

3.1 Bios
3.2 Treiber
3.3 Software



------------------------------------------------------------

1. Agemeines

Bilder











ein Dank an Ace.KIA. für die Bilder.




Lieferumfang:
-ROG Maximus III Formula Motherboard
-1xMulti-funktional module (2-port USB 2.0 and 1-port ESATA
-SupremeFX X-FI Audio Card
-1xASUS Q-Shild (I/O shield)
-3x Serial ATA signal cables
-1xROG Connect cable
-1xSLI Cable
-1x 2-1 Asus Q-Connector Kit
-cable ties,User Guide, ROG Support DVD,1xROG Theme label,1ROG cable label(12-in-1)




Spezifikation:

CPU:
Intel sockel 1156 i5-750 Prozessor i7-860/870 Prozessor (Lynnfield)

Chipsatz:
Intel P55 Express Chipsatz
Intel® P55 (PCH) Southbridge
Speicher:
4 x 240 dimm,Max.16GB,DDR3-1066, DDR3-1333,1600,1800,2000,2133(OC) non-Ecc, un-buffered memory modules
Supports Intel Extreme Memory Profile (XMP)
Erweiterungs-Slots:
3xPCIe x16slot
-2xPCIe 2.0 (red) support single at x16 or dual at x8 mode
-1xPCIe 1.0 (white) support at 4x mode
2xPCIex1
2xPCI 2.2
Multi-GPU Unterstützung:
SLI,CrossfireX
Storage:
Intel® P55 (PCH)
-6 x SATA 3.0 GB/s ports
-Intel Matrix Storage Technology supports Raid0,1, 5 and 10
JMicron 322 controller and 2x Jmicron 363 controllers:
-2xSATA 3.0GB/s port (red) RAID 0 and 1(SPD_HDD1SPD_HDD2)
-1xExternal SATA 3.0 GB/s ports (SATA On-the Go)
-2xSATA 3.0 GB/s port (whit) -SATA_0DD1+SATA_0DD2


Audio:
SupremeFX X-Fi
-8channel High Definition Audio CODEC
-EAX Advance HD 4.0
-X-FI CMOSS -3D
-X-FI Crystalizer
-Creativ ALchemy
-1x S/PDIF out header,Coaxial/Optical S/PDIF,Blue-ray support
LAN:
1xGigabit Lan (Realtek RTL8110SC)



Overclocking Features

Extreme Engine Power Design
- 16-phase CPU power
- 3-phase VTT power
- 3-phase Memory power
ROG Connect
CPU Level Up
Memory Level Up
Speeding HDD
iROG
Extreme Tweaker
Loadline Calibration
Intelligent overclocking tools:
- ASUS AI Booster Utility
- O.C. Profile
Overclocking Protection:
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED
- ASUS C.P.R.(CPU Parameter Recall)

Special Features

MemOK!
MemPerfect
ProbeIt
Onboard Switches: Power / Reset / Clr CMOS (at rear)
Q-Fan Plus
ASUS EPU
ASUS MyLogo3
ASUS Fan Xpert
ASUS EZ Flash 2
ASUS CrashFree BIOS 3
ASUS Q-Connector
ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
ASUS Q-Slot
ASUS Q-DIMM

Information

Board
http://www.asus.com/product.aspx?P_ID=0ODEkxv4cmlXkqmr&templete=2

Review
http://www.google.de/url?sa=t&source=web&ct=res&cd=2&url=http%3A%2F%2Fwww.overclockersclub.com%2Freviews%2Fasus_rog_maximusiii_formula_preview%2F&ei=3WDGSpu1HoK64QaF57THAQ&usg=AFQjCNEbdV8MRKATUoV2cPAaJTEQ3MJMqw

Preisvergleich >ASUS MAXIMUS III FORMULAR:
http://preisvergleich.hardwareluxx.de/a459238.html

BIOS Empfehlung: 1006AKTUELLES

Kompatibele RAMs/Liste

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1156/Maximus_III_Formula/M3F-QVL.zip

4x2gb G.Skill (F3-12800CL9D-4GBNQ) CL9-9-9-24 Vdimm=1.50V
2x2Gb G.Skill(F3-12800CL7D-4GBRH, Ripjaws-Series) CL7-7-7-21 VDimm=1,6V
2x2Gb Corsair  (CMG4GX3M2A2000C8, Dominator GT) CL8-8-8-24
2x2Gb G.Skill (F3-17066CL8D-4GBPS) CL8-8-8-24
2x2GB Kingston HyperX KHX1600C8D3K2/4GX
4x2GB exceleram DIMM Kit 4GB PC3-16000U CL9-9-9-24 (DDR3-2000) (EX3-42000X2-GO) 1,65v

kompatibelen LuftKühle

Zalman CNPS 9900Apasst sehr gut darauf und stört die Ram slots nicht.
Zalman CNPS10X Extreme belegt leider den 1 Ram slot.
Noctua NH-U12P SE2

Downloads
Bios
Aktuelle Bios gibt es direkt von FTP-Server
ftp://ftp.asus.com.tw/pub/asus/mb/LGA1156/Maximus_III_Formula/



[vad4r]

Naja, die Ripjaws sind mehr als gutmütig und ich hab die auch druff.

Also alles abklemmen, und nur mit CPU, Graka und Speicher starten. HDs, Sound usw abgeklemmt lassen....



[TobiasAlt]

hilfe kann da ein versuch nur mit einem riegel zu booten sein



[jetta2_g60]

hallo habe ich doch oben geschrieben.
Habe ich alles schon gemacht!!

1 riegel 2 Riegel 3 Riegel und es hängt nur cpu graka usw dran.
wenn ich ohne graka boote pfeiffen

Welchen Ram könnt ihr empfehlen?

Das komische ist die CPU Led blinkt kurz geht aus,dann müsste es ja mit ram weiter gehen und da passiert gar nichts



[TobiasAlt]

ich hab sehr gute erfahrungen mit corsair und kingston gemacht



[jetta2_g60]

ok hab jetzt mal nen kit corsair und nen kit ocz bestellt.
Mal sehen was passiert



[LaMagra-X]

warum nicht?

Weil du kaum bis gar keinen Geschwindigkeitszuwachs bemerken wirst und wie hier schon erwaähnt wurde Intels neuer Sockel schon mit einem Bein in der Tür steht.

Aber ich will dich von nichts abhalten



[djnoob]

Ne habs mir auch schon anders überlegt . Musste erstmal Stundenlang lesen, um mich selber zu überzeugen. Aber danke für die beihilfe.



[MoeJoe]

so hab meine kiste soweit auch stabil auf 4ghz. dank den settings von lamagra.

hab die werte teilweise noch ein wenig nach unten korrigieren können und liege so unter last bei knapp 60°C. was ok ist. habe mich auch schon an der 4,5ghz grenze vorbei geboxt. mal schauen was ich aus meinem 760er noch raus holen kann.



[jetta2_g60]

ok hab jetzt mal nen kit corsair und nen kit ocz bestellt.
Mal sehen was passiert

So eben mal neuen speicher getestet aber kein erfolg



[LaMagra-X]

Das Board ist wohl defekt.
Hast noch Garantie drauf?



[TobiasAlt]

gleiches hatte ich heut hier auch bei einem asus p6x58d-e

nichts half, hab dann strom abgesteckt und batterie für 30min raus
anschließend wieder eingebaut und angesteckt
siehe da, boot war wieder möglich
ab ins bios und settings korrekt eingestellt
nun kanns wieder weiter gehn

versuchen kannste es ja mal



[LaMagra-X]

Okay. Das kannst du noch versuchen.

Den gleich Effekt hast du auch schneller.

Kiste aus - Netzschalter ein - Stromkabel ziehen und den On-Button eine Weile gedrückt halten. Das System dürfte dann noch kurz "zucken" und dann wieder aus gehen. Dann den Button ca. 30 Sekunden halten. So entladen sich die Kondensatoren, etc. vollständig.


Versuchen schadet nichts.

Grüße



[besyra]

Hey,
ich habe dieses Board.
Ich würde gerne meine Grafikkarte (GTX 570) in den unteren PCIe Slot stecken, nur habe ich bei diesem ca. 1000Punkte in 3D Mark Vantage weniger als im oberen. Ist da nicht die volle Anbindung!? Kann man das einstellen?



[TobiasAlt]

Hey,
ich habe dieses Board.
Ich würde gerne meine Grafikkarte (GTX 570) in den unteren PCIe Slot stecken, nur habe ich bei diesem ca. 1000Punkte in 3D Mark Vantage weniger als im oberen. Ist da nicht die volle Anbindung!? Kann man das einstellen?

-2xPCIe 2.0 (red) support single at x16 or dual at x8 mode
-1xPCIe 1.0 (white) support at 4x mode



[besyra]

also sollte der untere auch x16 haben, aber warum dann 1000Punkte weniger!?



[TobiasAlt]

äh 16fach?

4x ! zumindest wenn du nicht den unteren roten meinst



[besyra]

ich meine von den 2 roten den unteren...



[TobiasAlt]

ok, der ist auf jeden fall 16x

sollte auch kein unterschied geben



[TealC]

ok, der ist auf jeden fall 16x

sollte auch kein unterschied geben

Ich habe mal gelesen, das wenn eine Graka im unteren roten Slot gesteckt wird, das dann die Anbindung automatisch auf 8 Lanes beschrängt ist.

@besyra Was steht denn bei GPU-Z, falls du mal dort geschaut hast ?



[Dozer3000]

Das ist doch bei allen P55 Boards so.. ob mit oder ohne NF200 PupsChip.
Oder hat Asus das da anders verdrahtet?



[Dirodem]

Also ich hab LaMagra-X's Settings probiert und stand bei 3,91GHz und bekomme es auch in 3DMark06, LinX stabil aber sobald ich Firefox offen habe und irgendein Spiel nebenbei starte, bekomm ich einen Bluescreen. Das einzige was ich zuerst anders hatte, war eine Stufe niedriger von der IMC Voltage ( weiß die jetzt nicht auswendig ). Selbst mit 1,25875V klappt es nicht. System @ Signatur



[LaMagra-X]

Erhöhe die IMC halt noch ein wenig.

Memtest gemacht?

Grüße



[Dirodem]

Man sollte immer im Hinterkopf behalten, dass Intel Spec 1,21V für die IMC ist.

Und der Chipsatz (was meine Erfahrungen betrifft) wird sehr warm, wenn man IMCs > ~1,25V betreibt.

Naja hab halt aus diesem Post hervorgenommen das so 1,25V die Maximalstufe sein sollte und man nicht unbedingt höher gehen sollte. Da ich eher ein Memtest-Amateur bin, was brauch ich für eins genau? Memtest86+? Und dies dann auf nen Rohling brennen? ( Sry hab leider keinen USB-Stick X_X )



[LaMagra-X]

Memtest86+ KLICK

Brennen und von der CD booten und einmal durchlaufen lassen.

Wenn der Speicher die Probleme macht, entschärfe die Timings erstmal. Ansonsten teste die Riegel einzeln und schau ob einer der Riegel vlt. fehlerhaft ist.
WICHTIG: Teste die Riegel immer auf unterschiedlichen Bänken.

Du kannst die IMC schon noch erhöhen, aber behalte halt die Temps im Auge.

Es gibt auch Leute die fahren 1,4V IMC. Aber davon würde ich Abstand nehmen



[Dirodem]

Ok, danke dir soweit. Ich nutze im Windows den HardwareMonitor bzw. welche Temps soll ich für die erhöhte IMC-Voltage im Auge behalten?



[LaMagra-X]

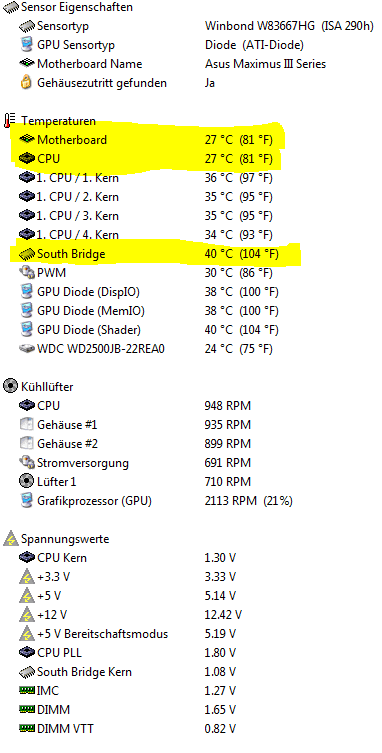

Siehe Screenshot



[Dirodem]

so bis jetzt scheint es zu laufen.

Ich hab mir jetzt mal aida64 installiert und dort zeigt er mir unter Motherboard -> SPD folgende Werte an:

Extreme Memory Profile
@ 1000 MHz 8-8-8-24 (CL-RCD-RP-RAS) / 51-110-2-8-15-8-8 (RC-RFC-CR-RRD-WR-WTR-RTP)

Und bei Chipsatz die von mir eingestellten Werte:

Speicher Timings
CAS Latency (CL) 8T
RAS To CAS Delay (tRCD) 8T
RAS Precharge (tRP) 8T
RAS Active Time (tRAS) 24T
Row Refresh Cycle Time (tRFC) 76T
Command Rate (CR) 2T
RAS To RAS Delay (tRRD) 5T
Read To Read Delay (tRTR) Same Rank: 4T, Different Rank: 6T, Different DIMM: 7T
Read To Write Delay (tRTW) Same Rank: 10T, Different Rank: 10T, Different DIMM: 10T
Write To Read Delay (tWTR) Same Rank: 16T, Different Rank: 5T, Different DIMM: 5T
Write To Write Delay (tWTW) Same Rank: 4T, Different Rank: 7T, Different DIMM: 7T
Read To Precharge Delay (tRTP) 7T
Write To Precharge Delay (tWTP) 22T
Four Activate Window Delay (tFAW) 20T
CKE Min. Pulse Width (tCKE) 5T
Refresh Period (tREF) 940T
Round Trip Latency (tRTL) 52T


Aber die abkürzungen sind komplett anders, daher denke ich auch das es hier durch kleine instabilitäten vorruft. Weil mein Bios liest ganz andere Timings aus, welche ich bis auf 8-8-8-24 2T so eingestellt habe.



[Der General 11]

Halloo Community,

ich hab da mal eine Frage bezüglich der Treiber auf der CD. Und zwar sehe ich dort 2 Treiber die für Sound zuständig sind : einmal den für die X-Fi karte und dann einmal einen VIA Treiber ... Muss man beide zusammen instalieren und wenn ja in welcher Reihenfolge ? Oder ist das egal ??



[sarge07]

Halloo Community,

ich hab da mal eine Frage bezüglich der Treiber auf der CD. Und zwar sehe ich dort 2 Treiber die für Sound zuständig sind : einmal den für die X-Fi karte und dann einmal einen VIA Treiber ... Muss man beide zusammen instalieren und wenn ja in welcher Reihenfolge ? Oder ist das egal ??

Hallo General11,
zuerst musst du den Via treiber installieren. nach dem neustart dann x-fi treiber. vor dem X-FI treiber install, wäre nicht schlecht windows update laufen lassen.

edit:
das hier könnte auch hilfreich sein...
http://www.hardwareluxx.de/community/15621210-post146.html



[Der General 11]

Vielen Dank für die schnelle Antwort. Hatte es schonmal probiert, allerdings anders rum. Danach ging gar nichts mehr. Hatte aber zwischendurch ein Format C gemacht und wollte zur Sicherheit nochmal nachfragen.
