[Sammelthread] Asus Maximus III Formula (P55) [2]

---------------------------------------------------------

Inhalt

1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 OC-Verhalten
1.4 Spezifikationen

2.Information

2.1 Previews / Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler
2.3 Overclocking Ergebnisse


3.Downloads

3.1 Bios
3.2 Treiber
3.3 Software



------------------------------------------------------------

1. Agemeines

Bilder











ein Dank an Ace.KIA. für die Bilder.




Lieferumfang:
-ROG Maximus III Formula Motherboard
-1xMulti-funktional module (2-port USB 2.0 and 1-port ESATA
-SupremeFX X-FI Audio Card
-1xASUS Q-Shild (I/O shield)
-3x Serial ATA signal cables
-1xROG Connect cable
-1xSLI Cable
-1x 2-1 Asus Q-Connector Kit
-cable ties,User Guide, ROG Support DVD,1xROG Theme label,1ROG cable label(12-in-1)




Spezifikation:

CPU:
Intel sockel 1156 i5-750 Prozessor i7-860/870 Prozessor (Lynnfield)

Chipsatz:
Intel P55 Express Chipsatz
Intel® P55 (PCH) Southbridge
Speicher:
4 x 240 dimm,Max.16GB,DDR3-1066, DDR3-1333,1600,1800,2000,2133(OC) non-Ecc, un-buffered memory modules
Supports Intel Extreme Memory Profile (XMP)
Erweiterungs-Slots:
3xPCIe x16slot
-2xPCIe 2.0 (red) support single at x16 or dual at x8 mode
-1xPCIe 1.0 (white) support at 4x mode
2xPCIex1
2xPCI 2.2
Multi-GPU Unterstützung:
SLI,CrossfireX
Storage:
Intel® P55 (PCH)
-6 x SATA 3.0 GB/s ports
-Intel Matrix Storage Technology supports Raid0,1, 5 and 10
JMicron 322 controller and 2x Jmicron 363 controllers:
-2xSATA 3.0GB/s port (red) RAID 0 and 1(SPD_HDD1SPD_HDD2)
-1xExternal SATA 3.0 GB/s ports (SATA On-the Go)
-2xSATA 3.0 GB/s port (whit) -SATA_0DD1+SATA_0DD2


Audio:
SupremeFX X-Fi
-8channel High Definition Audio CODEC
-EAX Advance HD 4.0
-X-FI CMOSS -3D
-X-FI Crystalizer
-Creativ ALchemy
-1x S/PDIF out header,Coaxial/Optical S/PDIF,Blue-ray support
LAN:
1xGigabit Lan (Realtek RTL8110SC)



Overclocking Features

Extreme Engine Power Design
- 16-phase CPU power
- 3-phase VTT power
- 3-phase Memory power
ROG Connect
CPU Level Up
Memory Level Up
Speeding HDD
iROG
Extreme Tweaker
Loadline Calibration
Intelligent overclocking tools:
- ASUS AI Booster Utility
- O.C. Profile
Overclocking Protection:
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED
- ASUS C.P.R.(CPU Parameter Recall)

Special Features

MemOK!
MemPerfect
ProbeIt
Onboard Switches: Power / Reset / Clr CMOS (at rear)
Q-Fan Plus
ASUS EPU
ASUS MyLogo3
ASUS Fan Xpert
ASUS EZ Flash 2
ASUS CrashFree BIOS 3
ASUS Q-Connector
ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
ASUS Q-Slot
ASUS Q-DIMM

Information

Board
http://www.asus.com/product.aspx?P_ID=0ODEkxv4cmlXkqmr&templete=2

Review
http://www.google.de/url?sa=t&source=web&ct=res&cd=2&url=http%3A%2F%2Fwww.overclockersclub.com%2Freviews%2Fasus_rog_maximusiii_formula_preview%2F&ei=3WDGSpu1HoK64QaF57THAQ&usg=AFQjCNEbdV8MRKATUoV2cPAaJTEQ3MJMqw

Preisvergleich >ASUS MAXIMUS III FORMULAR:
http://preisvergleich.hardwareluxx.de/a459238.html

BIOS Empfehlung: 1006AKTUELLES

Kompatibele RAMs/Liste

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1156/Maximus_III_Formula/M3F-QVL.zip

4x2gb G.Skill (F3-12800CL9D-4GBNQ) CL9-9-9-24 Vdimm=1.50V
2x2Gb G.Skill(F3-12800CL7D-4GBRH, Ripjaws-Series) CL7-7-7-21 VDimm=1,6V
2x2Gb Corsair  (CMG4GX3M2A2000C8, Dominator GT) CL8-8-8-24
2x2Gb G.Skill (F3-17066CL8D-4GBPS) CL8-8-8-24
2x2GB Kingston HyperX KHX1600C8D3K2/4GX
4x2GB exceleram DIMM Kit 4GB PC3-16000U CL9-9-9-24 (DDR3-2000) (EX3-42000X2-GO) 1,65v

kompatibelen LuftKühle

Zalman CNPS 9900Apasst sehr gut darauf und stört die Ram slots nicht.
Zalman CNPS10X Extreme belegt leider den 1 Ram slot.
Noctua NH-U12P SE2

Downloads
Bios
Aktuelle Bios gibt es direkt von FTP-Server
ftp://ftp.asus.com.tw/pub/asus/mb/LGA1156/Maximus_III_Formula/



[TobiasAlt]

nein, nutze sie selber



[sarge07]

Hi

Ich habe gerade mal eine Frage.
Habt ihr vlt Stabilitätsprobleme mit Corsair Dominator GTs?
Genauer gesagt die 1600er mit CL7 Latenzen?

mfg Ceres

ich hab keine corsair speicher aber anscheinend harmonieren sie nicht mit diesem mainboard. in asus forum haben auch einige user probleme mit corsair auf M3F. für dieses board sind alle G-Skill speicher sehr zu empfehlen.



[CeresPK]

Naja anscheinend ist von meinen Dominator GTs doch einer defekt (Wohlgemerkt: Die kommen schon frisch aus der RMA)
Meine Übergangs RAMs laufen ja auch 1A und das sind auch Corsairs

lg Ceres



[marques]

hey.
habe vor mir nen MIIIF zu holen.
Welche CPU ist dafür am sinnvollsten, sowie arbeitsspeicher?
Würde gerne wieder 4GHz fahren können und das am besten mit 8GB DDR3

jemand ne empfehlung?



[Coffeinfreak]

i5 750/i5 760

Welche Anwendungen? Der i7 bringt nur was bei Video/Bildbearbeitung. Arbeitsspeicher jedes beliebiges 8GB Kit, kannst den Teiler ja entsprechend einstellen!



[marques]

Anwendungen sind hauptsächlich Spiele und weniger Videobearbeitung..aber wirklich nicht so viel. Hauptsächlich isses nen Gamingrechner.



[Coffeinfreak]

Dann einen i5 750/760



[meynhamburg]

Hi

Ich habe gerade mal eine Frage.
Habt ihr vlt Stabilitätsprobleme mit Corsair Dominator GTs?
Genauer gesagt die 1600er mit CL7 Latenzen?

mfg Ceres

Hi

Ich habe diesen Speicher (CMG4GX3M2A2000C8) auf dem MIIIF laufen, allerdings mit 1600Mhz & 6-6-6-18, da 2000Mhz mit aktivem C6 ab & zu im Idle abstürzt.
Was wie mir scheint aber wohl eher an der CPU liegt.

Gruß Daniel



[LaMagra-X]

Hi

Ich habe diesen Speicher (CMG4GX3M2A2000C8) auf dem MIIIF laufen, allerdings mit 1600Mhz & 6-6-6-18, da 2000Mhz mit aktivem C6 ab & zu im Idle abstürzt.
Was wie mir scheint aber wohl eher an der CPU liegt.

Gruß Daniel

Ich musste die Timings bei Vollbestückung (4x2GB DIMMs) minimal heruntersetzen mit den Dominators. Liegt aber am Board, nicht am RAM.

hey.
habe vor mir nen MIIIF zu holen.
Welche CPU ist dafür am sinnvollsten, sowie arbeitsspeicher?
Würde gerne wieder 4GHz fahren können und das am besten mit 8GB DDR3

jemand ne empfehlung?

Würde auch eher zum i5 tendieren, da du jenseits der 4GHz kein SMT mehr fahren kannst.

Hi zusammen.
Kurze Frage zur Speicherkontroller-Config:

Ich habe 2x Samsung SPF3 HDDs...dazu gesellen sich demnächst ein oder zwei SSDs.

Momentan hängen die Samsungs im RAID0 allein am P55 Controller.

Wenn jetz die SSD(s) hinzukommen, will ich diese dann exklusiv am P55 Controller betreiben.

Macht es Sinn (performancetechnisch) die normalen Samsung Platten im RAID1 an den JMB363 zu hängen?!

Hat das jemand mal gebenched!?

Kann mir dazu jemand was sagen?



[meynhamburg]

Würde auch eher zum i5 tendieren, da du jenseits der 4GHz kein SMT mehr fahren kannst.

Nicht ?
Bei mir geht das auch bei 4,4Ghz noch...



[LaMagra-X]

Tatsache! Das ist aber wohl eher eine Seltenheit, oder?! Vor allem bei der VCore.



[meynhamburg]

Ja, normal ist das wohl eher nicht, man muß schon die schlechten aussortieren...



[LaMagra-X]

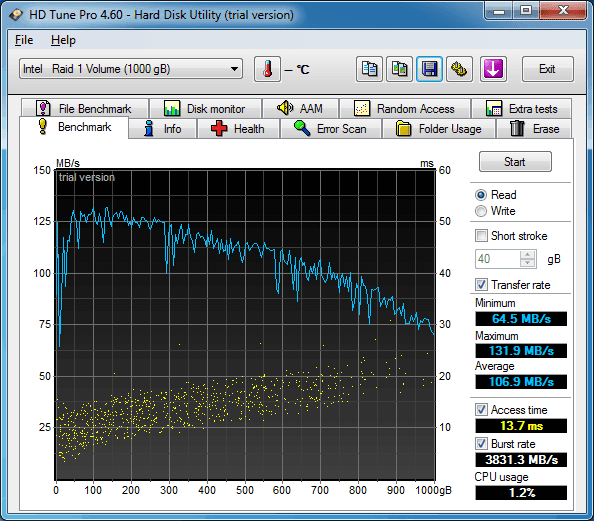

Ich habe mal mit einem Gigabyte P55 Board ein RAID1 gemacht und gebenched, da ich mal das Verhalten eine RAID1 am P55 testen wollte.

Wieso ist die CPU Last denn so hoch im RAID1?
Und sollte die Zugriffszeit nicht eigentlich wesentlich besser sein?

In dem Szenario würde ich an meinem MIIIF kein RAID1 fahren.



[Stefan 008]

1,2 % CPU Last ist doch nicht hoch ?



[TobiasAlt]

sagt mal, ist der p55 langsamer als der x58?

bei der windows bewertung bekomm ich mit der ssd mit dem p55 nur 7,7 und beim x58 7,8



[LaMagra-X]

1,2 % CPU Last ist doch nicht hoch ?

Ein RAID0 hat überhaupt keine CPU Last. Und wieso überhaupt CPU Last? Der Controller sollte doch die Schaltung übernehmen, da es kein Software-RAID ist.

sagt mal, ist der p55 langsamer als der x58?

bei der windows bewertung bekomm ich mit der ssd mit dem p55 nur 7,7 und beim x58 7,8

Der X58 ist eventuell marginal schneller.Aber wer zur Hölle gibt was auf den Windows Leistungsindex? Aussagekraft = 0



[TobiasAlt]

ist mir nur aufgefallen, drum hab ich gefragt



[LaMagra-X]

Habe jetzt einen Vergleich von RAID1 und RAID0 des selben Systems gemacht.

Im RAID0 ist die CPU Last sogar noch höher (Gigabyte GA P55-USB3). Mit meinem MIIIF habe ich bei der CPU Last im RAID0 -1%.


Ergo ist das Board einfach schlechter (obwohl es derselbe Chipsatz ist) oder das Gigabyte hat einen Schuss.

Hat jemand von euch schon mal den JMicron RAID Controller getestet?

Und was hat es mit dem Feature "Speeding HDD" auf sich?


Grüße



[TobiasAlt]

könnte aber auch an den treibern liegen

zu 100% alles gleich?



[LaMagra-X]

Alles gleich.
Treiber sind die neuesten RST Treiber. Chipsatz ist der neueste Intel Inf.

Habe dasselbe Spiel noch mit einem MSI P55 Board gemacht. Dort ist die CPU Usage ebenfalls bei -1%.

Das Gigabyte Board ist wohl einfach Käse


Mich würde immer noch interessieren, ob keiner ein RAID an dem JMicron Controller betreibt und die Speeding HDD Option nutzt.



[MikelMolto]

Der JMicron Controller ist um einiges langsamer mit Raid0 als der Intel Controller.
Speeding HDD ist der größte Mist, den Asus jemals gemacht hat. Das englische Forum ist voll von Leuten, die sich darüber beschweren.



[LaMagra-X]

Der JMicron Controller ist um einiges langsamer mit Raid0 als der Intel Controller.
Speeding HDD ist der größte Mist, den Asus jemals gemacht hat. Das englische Forum ist voll von Leuten, die sich darüber beschweren.

Hab ich auch gerade nachgelesen. Was soll der Quatsch von ASUS!? ^^


Ich glaube dann hole ich mir eine große SSD als einzige Platte. Denn die SSD sowie 2 HDDs am Intel Controller zusammen sind wohl weniger zu empfehlen.

EDIT:

Hat jemand so einen SATA6/USB3 Controller mit dem Board in Betrieb?

KLICK HIER


Und wenn ja, hat es negative Auswirkungen auf die Grafikkartenperformance!?



[LaMagra-X]

ebenfalls kurze frage

Hast du du meinen Beitrag über deinem gelesen!?



[vad4r]

...Ich glaube dann hole ich mir eine große SSD als einzige Platte. Denn die SSD sowie 2 HDDs am Intel Controller zusammen sind wohl weniger zu empfehlen....

Check ich ned, warum ist das nicht zu empfehlen?



[LaMagra-X]

CPU und Controller Last!?
Ein RAID0/1 + SSD lasten die SATA2 Schnittstelle wahrscheinlich zu sehr aus. Es käme auf nen Versuch an.

Hat das vielleicht schon jemand so am Laufen!?



[vad4r]

Wofür ein HD-Raid und eine SSD in einem Rechner?
Wenn es einer braucht,dann kann ich ja noch ein SSD-Raid verstehen. Für Spiele und Daten ist ein Raid doch ziemlich sinnfrei...



[LaMagra-X]

Ich bin mir nicht sicher ob du weißt wozu ein RAID1 gut ist



[vad4r]

Eigentlich weiss ich das ziemlich gut, deswegen die Frage....



[LaMagra-X]

Eigentlich weiss ich das ziemlich gut, deswegen die Frage....

Dann würdest du folgendes nicht schreiben:

Wofür ein HD-Raid und eine SSD in einem Rechner?
Wenn es einer braucht,dann kann ich ja noch ein SSD-Raid verstehen. Für Spiele und Daten ist ein Raid doch ziemlich sinnfrei...

Aber lassen wir das Thema.



[meynhamburg]

Hallo.

Ich habe seit heute ein seltsames Problem, auf RAM Bank 2(die erste Rote) wird scheinbar kein Modul mehr erkannt...
Im Bios werden nur noch 2GB angezeigt, obwohl 4GB eingebaut sind.
Unter Windows wiederum werden 4GB angezeigt aber in Klammern steht dahinter, das nur 2GB verwendbar sind.
Was ist das für'n Mist, ist das Board hinüber ?
Habe auch schon alles hin & her gesteckt, Module einzeln getestet, sie funktionieren.
Auch wenn ich 8GB stecke, werden nur 6GB erkannt.
Ich hoffe, jemand hat nützliche Tipps für mich.

Gruß Daniel




PS. Erledigt, CPU aus & wieder eingebaut, läuft...
