[Sammelthread] ASUS Maximus VI Hero "Republic of Gamers" (Intel Z87)

ASUS Maximus VI Hero "Republic of Gamers"

















Spezifikationen:


Prozessor / Sockel
Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Unterstützt Intel® 22 nm-Prozessoren
Unterstützt die Intel® Turbo Boost-Technologie 2.0
* Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.
* Die Prozessor-Kompatibilitätsliste finden Sie auf ASUS

Chipsatz
Intel® Z87

Arbeitsspeicher
4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel-Speicherarchitektur
Unterstützt Intel® Extreme Memory Profile (XMP)
* Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.
* Eine Liste freigegebener Speichermodule finden Sie auf der Webseite ASUS oder im Benutzerhandbuch.

Grafik
Integrierter Grafikprozessor
- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™

Multi-GPU-Unterstützung
Supports NVIDIA® Quad-GPU SLI™ Technology
Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie

Erweiterungsschächte
2 x PCIe 3.0/2.0 x16 (x16 or dual x8, red)
1 x PCIe 2.0 x16 (schwarz) *1
3 x PCIe 2.0 x1 *2

Speichersystem
Intel® Z87 chipset :
6 x SATA 6Gb/s-Schnittstellen, red
Unterstützen RAID 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *3
ASMedia® ASM1061 controller : *4
2 x SATA 6Gb/s-Schnittstellen, red

LAN
Intel® I217V, 1 x Gigabit LAN Controller(s)

Audio
ROG SupremeFX 8-Kanal High Definition Audio CODEC
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
Audio Feature :
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- optischer S/PDIF-Ausgang an der Gehäuserückseite
- Blu-ray audio layer Content Protection
- Sonic Radar
- DTS Connect

USB-Schnittstellen
Intel® Z87 chipset : *5
6 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau, 2 intern)
Intel® Z87 chipset : *6
8 x USB 2.0 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern)

Übertaktung
Extreme Engine Digi+ III :
- 8 + 2 phase power design
- NexFET™ Power Block MOSFET
- 60A BlackWing Chokes
- 10K Black Metallic Capacitors
UEFI BIOS features :
- ROG BIOS Print
- GPU.DIMM Post
- Tweakers' Paradise
- ROG SSD Secure Erase
ROG RAMDisk
GameFirst II
Extreme Tweaker

Besondere Features
ASUS Dual Intelligent Processors Technologie 4 with 4-Way Optimization :
CPU Level Up
ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite 3
- Ai Charger
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)

Anschlüsse (Rückseite)
1 x PS/2 Tastatur/Maus Combo-Schnittstelle
1 x HDMI
1 x LAN (RJ45) Schnittstelle
4 x USB 3.0
4 x USB 2.0
1 x S/PDIF-Ausgang (optisch)
6 x Audio-Anschlüsse
1 x USB BIOS Flashback Button(s)

interne Anschlüsse
1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
1 x TPM connector(s)
8 x SATA 6Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss
3 x Gehäuselüfteranschlüsse
1 x S/PDIF-Ausgang
1 x 24-Pin EATX Netzanschluss
1 x CPU OPT Fan connector(s)
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x 8-pin EATX 12 V Power connector
1 x MemOK!-Taste
1 x System panel(s)
1 x DirectKey Button(s)
1 x DRCT header(s)
1 x Clear BIOS-Taste
1 x Power-on button(s)
1 x Reset button(s)
1 x ROG extension (ROG_EXT) header(s)

Zubehör
User's manual
I/O Shield
6 x SATA 6Gb/s-Kabel
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x 12 in 1 ROG Cable Label(s)
1 x ROG Door Hanger(s)

BIOS
64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS

Verwaltung
WfM 2.0, DMI 2.0, WOL by PME, PXE

Support CD
Drivers
ROG GameFirst II
ROG RAMDisk
ROG CPU-Z
ROG Mem TweakIt
Kaspersky® Anti-Virus
DAEMON Tools Pro Standard
ASUS WebStorage
ASUS Utilities

Formfaktor
ATX Form Factor
12 " x 9.6 " ( 30.5 cm x 24.4 cm )

Anmerkung
*1: The PCIe 2.0 x16 slot (PCIEX4_3) supports up to x4 mode. It shares bandwidth with PCIe 2.0 x1 slots. The default setting is x1 mode.
*2: The PCIe 2.0 x1 slots (PCIEX1_1/2/3) will be disabled when PCIe 2.0 x16 slot (PCIEX4_3 ) operates under x4 speed.
*3: The supported functions depends on the CPU installed.
*4: These SATA ports are for data hard drives only. ATAPI devices are not supported.
*5: Support ASUS USB 3.0 Boost, UASP standard on the Intel native USB 3.0 is only supported under Windows® 8.
*6: 2 x USB2.0 ports at mid-board shares with ROG extension (ROG_EXT) port.



Reviews

ASUS Z87 Maximus VI Hero - Test/Review | Gamezoom.net
ASUS MAXIMUS VI HERO (Intel LGA 1150) Review | techPowerUp
ASUS MAXIMUS VI HERO (Intel Z87) Motherboard Review | TweakTown
Asus Maximus VI Hero Review | bit-tech.net
ASUS ROG Maximus VI Hero Review - Overclockers Club



OVP+Zubehör







Geizhals Link

ASUS Maximus vi hero | Deutschland - Hardwareluxx - Preisvergleich


Treiber&Tools

ASUSTeK Computer Inc.-Support-


Bios Screenshots









Bios Downloadlink

ASUSTeK Computer Inc.-Support-


Bios History



[ 0224 ]
----------------------
First release Bios


[ 0711 ]
----------------------
1.Revise help string in BIOS.
2.Fix XMP button issue
3.Improve system compatibility.



[ 0804 ]
----------------------
Improve system stability.



[ 0903 ]
----------------------
1 Enhance compatibility with some USB device.
2.Revise help string in BIOS.




CPU Support Liste



Core i3-4340 (3.6GHz, 2C, HT, L3:4M, GT2, 54W, rev.C0) ALL
0224

Core i5-4430 (3.0GHz, 4C, L3:6M, GT2, 84W, rev.C0) ALL
0224

Core i5-4430S (2.7G, 4C, L3:6M,GT2, 65W, rev.C0) ALL
0224

Core i5-4570 (3.2Ghz, 4C, L3:6M, GT2, VT-D, 84W, rev.C0) ALL
0224

Core i5-4570S (2.9G, 4C, L3:6M, GT2, VT-D, 65W, rev.C0) ALL
0224

Core i5-4570T (2.9Ghz, 2C, L3:4M, GT2, VT-D, 35W, rev.C0) ALL
0224

Core i5-4670 (3.4Ghz, 4C, L3:6M, GT2, VT-D, 84W, rev.C0) ALL
0224

Core i5-4670K (3.4Ghz, 4C, L3:6M, GT2, VT-D, 84W, rev.C0) ALL
0224

Core i5-4670S (3.1Ghz, 4C, L3:6M, GT2, VT-D, 65W, rev.C0) ALL
0224

Core i5-4670T (2.3Ghz, 4C, L3:6M, GT2, VT-D, 45W, rev.C0) ALL
0224

Core i7-4765T (2.0Ghz, 4C, L3:8M, GT2, VT-D, 35W, rev.C0) ALL
0224

Core i7-4770 (3.4Ghz, 4C, L3:8M, GT2, VT-D, 84W, rev.C0) ALL
0224

Core i7-4770K (3.5Ghz, 4C, L3:8M, GT2, VT-D, 84W, rev.C0) ALL
0224

Core i7-4770S (3.1Ghz, 4C, L3:8M, GT2, VT-D, 65W, rev.C0) ALL
0224

Core i7-4770T (2.5Ghz, 4C, L3:8M, GT2, VT-D, 45W, rev.C0) ALL
0224

Pentium G3220 (3.0GHz, 2C, L3:3M, GT1, 53W, rev.C0) ALL
0224

Pentium G3420 (3.2GHz, 2C, L3:3M, GT1, 53W, rev.C0) ALL
0224

Pentium G3420T (2.7GHz, 2C, L3:3M, GT1, 35W, rev.C0) ALL
0224

Pentium G3430 (3.3GHz, 2C, L3:3M, GT1, 53W, rev.C0) ALL
0224

---

6.kompatible CPU-Kühler 6.kompatible CPU-Kühler
==============

---

7.kompatibler RAM 7.kompatibler RAM
===========

Spoiler

Threadupdate-History:

- 01.08.2013: Sammelthread gestartet

Bei Gefallen des Threads darf der "Danke-Button" gerne gedrückt werden.
​



[Fieser Fettsack]

Ein wenig spät. Ich habe meins seit Sommer.



[Tony130]

kann mir jemand sagen ob 2 Triple Slot grafikkarten reinpassen?



[MaverickM]

Ja, passen. Wird aber verdammt eng für die Kühler, weil dann Karte an Karte sitzt.



[GTRpower]

Hat einer von Euch eine Ahnung was es sein könnte, wenn beim Hochfahren das Board(1.Revision, aktuelles 1002er Bios) immer hängen bleibt.
Nach F1 und Neustart aus dem Bios fährt es dann normal hoch.
Ich wäre sehr dankbar für Tipps.



[skylang]

Hast du zufällig G.Skill RAM und den Prozessor übertaktet?



[GTRpower]

Jap, G.Skill Sniper 2133 und ja auch OC.

Gesendet von meinem GT-I9105P mit der Hardwareluxx App



[skylang]

Schätze, dass du auch manchmal den Q-Code 00 erhältst? Und die Probleme treten ohne OC aber mit aktiviertem X.M.P. Profil nicht auf. Wenn das so ist, dann handelt es sich um den famosen Kaltstartbug in Verbindung G.Skill RAM. Das nächste UEFi Release sollte laut ASUS den Fehler beheben.



[GTRpower]

Hab jetzt mal im Bios "bei Fehler auf F1 warten" beim booten deaktiviert,jetzt startet es problemlos!



[Hotzi1]

Hi,
hat jemand von Euch die Samsung Green am laufen?
Bin am überlegen mir das Board anzuschaffen.



[defg1]

Mahlzeit!

nach dem ich hier fast die ganzen seiten durch hab und vom oc so viel ahnung hab wie die kuh vom fliegen, stellt sich für mich die frage, welche einstellungen ich auf meinem Hero IV machen soll die sinn machen um ein stabiles oc zu bewerkstelligen. hat da einer eine verständliche anleitung mit einstellwerten. bei den ganzen settings im bios blicke ich mich nicht durch. bei der AI-Suit ebenfalls. Kaum schraub ich auf der einen Seite hab ich nur bleu-screens und muss im bios wieder alles auf auto stellen um überhaupt die maschine hochfahren zu können. bitte um eure geschätzte hilfe!!



[SissySex]

Bei mir läuft der Corsair DIMM 16 GB DDR3-1866 Kit, Arbeitsspeicher
(CML16GX3M2A1866C10, Vengeance Black)
Problemlos unter dem Dark Rock Pro 2

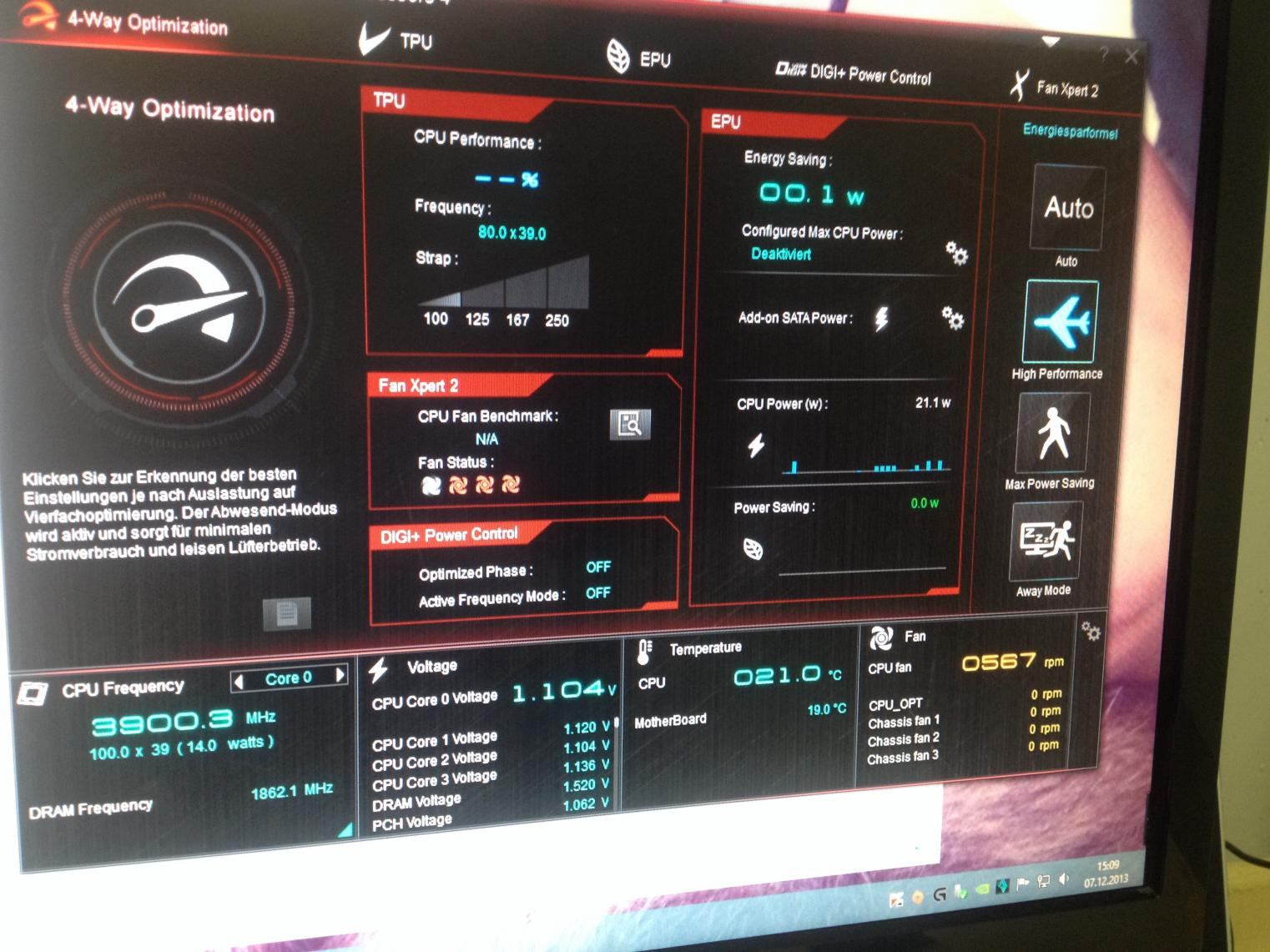

Temps hab ich bisher nur im idle geschaut: CPU ~ 20-23
MB ~ 18-21

Bilder folgen



[$$$Quale$$$]

Was hast du denn für Raumtemperaturen wenn das Board und die CPU so kühl sind?



[SissySex]

Was hast du denn für Raumtemperaturen wenn das Board und die CPU so kühl sind?

bin im Luftschutzkeller, da sinds meist ca. 15 - 17 ° denke ich



[SissySex]



[Tony130]

ich hab mir das mainboard auch gekauft und ich bin echt zu frieden



[chantex]

Kann mir jemand erklären was das bedeutet wenn das Bios freezt?
Das heiß6 Bild ist da aber Mauszeiger ist stehen geblieben aber Maus Beleuchtung ist an sowie Tastatur Beleuchtung auch.
Es geht auch kein F1 bis F12 kein ESC etc.
Was kann das sein?



[wrext0r]

Hm keine Ahnung. Mal vom Strom genommen und das Bios zurückgesetzt?



[Ikkerus]

Ich habe das Board auch mit 'nem 4770K im Einsatz.
Der Megahalem Black Series von Prolimatech lässt sich ebenfalls verbauen. Der Lüfter sollte allerdings zur Gehäuserückseite "blasen", falls man RAM mit hohen Heatspreadern verwendet.

Danke für den Thread!

Frage: Hat jemand mit dem UEFI schon das letzte, was die Systemstartzeit angeht, herausgeholt?
Ich bin derzeit so bei 8-12 Sekunden. Das ist nur eine grobe Schätzung.

Weiß jemand, wie die "Intel Rapid Startup Technology" funktioniert? Wie muss ich was einstellen?

Danke!



[ARRAndy]

also meins bootet auch sehr lange mit samsung evo 840 und einer uefi gop graka sowie win 8.1. muss man da was einstellen damit es schneller bootet? wenn ja was alles?



[Ikkerus]

Ich bin in 8-12 Sekunden im Windows. Damit meine ich nicht, das die POST-Message des Mainboards 8-12 Sekunden zu sehen ist.
RAPID-Mode der 840 Evo aktivieren. Over-Provisioning der Evo ebenfalls aktivieren. Firmware updaten. Das alles geht mit der Software Magican von Samsung recht easy.

In den BIOS-Settings habe ich bisher relativ wenig getan. Außer halt die Bootreihenfolge optimiert.



[Hedi86]

Kurze Frage als ASUS Maximus Formula VI Extreme besitzer :

Inzwischen ist das BIOS 1102 draussen... Sind nach dem Flashen des neuen BIOS alle Settings gelöscht oder werden sie übernommen ?

Danke für die Antwort



[Ikkerus]

Dies ist der Sammelthread für das MAXIMUS VI Hero. Ich weiß nicht, was du hier suchst.



[wrext0r]

Beim hero werden die Einstellungen gelöscht. Ich nehme mal an, dass es bei deinem auch so sein wird.



[IronAge]

Kurze Frage als ASUS Maximus Formula VI Extreme besitzer :

Inzwischen ist das BIOS 1102 draussen... Sind nach dem Flashen des neuen BIOS alle Settings gelöscht oder werden sie übernommen ?

Danke für die Antwort

Die Settings im UEFI werden durch das flashen zurückgesetzt ... und es empfiehlt sich im Grunde auch danach einen CMOS Reset durchzuführen.

Ein Profil auf Stick zu speichern um es anschließend mit UEFI mit abweichender Version zu laden empfiehlt sich auch nicht.

Du könntest aber Screenshots Deiner Einstellungen mit der Taste F12 im UEFI auf einen Fat formatieren USB Stick speichern.

Außerdem gibt es noch die Möglichkeit Profile mit der AI Suite zu speichern.

(Damit hat man wenigstens die wichtigsten Einstellungen fürs Übertakten konserviert)



[Hedi86]

Dies ist der Sammelthread für das MAXIMUS VI Hero. Ich weiß nicht, was du hier suchst.

Einen Sammelthread für das ASUS MAXIMUS FORMULA VI Extreme gibts nicht....

Die Settings im UEFI werden durch das flashen zurückgesetzt ... und es empfiehlt sich im Grunde auch danach einen CMOS Reset durchzuführen.

Ein Profil auf Stick zu speichern um es anschließend mit UEFI mit abweichender Version zu laden empfiehlt sich auch nicht.

Du könntest aber Screenshots Deiner Einstellungen mit der Taste F12 im UEFI auf einen Fat formatieren USB Stick speichern.

Außerdem gibt es noch die Möglichkeit Profile mit der AI Suite zu speichern.

(Damit hat man wenigstens die wichtigsten Einstellungen fürs Übertakten konserviert)

Besten Dank für die verlässliche und kompetente Antwort !



[Ikkerus]

Einen Sammelthread für das ASUS MAXIMUS FORMULA VI Extreme gibts nicht....

Diese Antwort konnte ich dir leider nicht geben, weil das Hero mein erstes UEFI-Board ist und ich recht wenig Erfahrung auf dem Gebiet habe.

Wie wäre es eigentlich, wenn du 'n Sammelthread zum "Extreme" aufmachst?



[Tony130]

weiß vllt jemand woran das liegt das mein rechner so langsam startet seit ich das mainboard habe davor ging es viel schneller muss ich da was im bios ändern? festplatte ist die ssd samsung 830 ich brauch ca 33 sek davor ging es 4 sek schneller



[Fieser Fettsack]

Das BS ist neu aufgesetzt?



[Tony130]

bios ist aktuelle. AHCI ist im bios aktiviert



[Ikkerus]

Ist bei dir die Bootreihenfolge optimiert?
Hast du irgendetwas an deinem System verändert?

Über welchen S-ATA Chip ist deine SSD angebunden bzw. an welchem Port hängt die SSD?

Hast du im Magican die SSD für Performance optimiert?
