[Sammelthread] Biostar TPower I45 | TP45 HP (Intel P45)

[blockquote]

Biostar TPower I45 | TP45 HP



Quelle: http://www.xtremesystems.org/forums/showthread.php?t=190070​

Inhalt des Sammelthreads

Allgemeine InformationenAllgemeine Informationen

Biostar ist bisher recht unbekannt, aber Anfang Juni tauchten auf einmal Meldungen auf, die in der OC-Szene für Aufsehen sorgten. Denn das neue Board der Firma scheint ein OC-Wunder zu sein. So wurden bisher sehr gute und bisher ungesehene Ergebnisse gezeigt. Als Paradebeispiel kann man hier den FSB-Rekord des Übertakters "youngpro" nennen, der sagenhafte 724MHz erreicht hat. Nun warten alle auf das Board!

​

BilderBilder



Bilder von sao:


​

Spezifikationen Spezifikationen
  • CPU/FSB
    • Intel® Core™2 Extreme Processor
    • Intel® Core™2 Quad Processor
    • Intel® Core™2 Duo Processor
    • Intel® Pentium® Dual-Core Processor
    • Intel® Celeron® Dual-Core Processor
    • Intel® Celeron® Processor 400 Sequence
    • Support FSB 800/1066/1333/1600MHz
  • Intel® chipset
    • Intel® chipset
      - Northbridge:
      Intel® P45 Express chipset
      Intel® Fast Memory Access technology
      - Southbridge: Intel® ICH10R
  • Memory
    • Support Dual Channel DDR2 667/800/1066/1200(OC) MHz
    • 4 x DDR2 DIMM Memory Slot
    • Max. Supports up to 8GB Memory
  • Expansion Slots
    • 2 x PCI Slots
    • 2 x PCI-E x1 Slot
    • 2 x PCI-E x16 2.0 Slot (CFX x8)
  • Audio
    • Realtek ALC888S 8+2 Channel HD Audio
  • LAN
    • Realtek RTL8111C - 10/100/1000 Controller
  • Storage
    • 6 x SATA2 3Gb/s Connector
    • 2 x eSATA Connector
    • 1 x IDE Connector
  • Rear Panel I/O Ports
    • 1 x PS/2 Mouse
    • 1 x PS/2 Keyboard
    • 2 x eSATA2 3Gb/s Connector
    • 6 x USB 2.0 Port
    • 1 x RJ-45 Port
    • 6 x Audio Connector
  • ACCESSORIES
    • 1 x IDE Cable
    • 6 x SATA Cable
    • 6 x SATA Power Cable
    • 1 x S/PDIF Cable
    • 1 x I/O Shield
    • 1 x CD Driver
    • 1 x User Manual
    • 1 x DIY Thermal Kit
  • PCB
    • ATX Form Factor Dimension: 30.5 cm X 24.4 cm ( W x L )


​


Wichtige InformationenWichtige Informationen

[...]

​

Wichtige OC-InformationenWichtige OC-Informationen

FSB-Ergebnisse
Mit einem guten Board, passender Kühlung und dem richtigen Prozessor geht es gewaltig hoch hinaus!
TPower I45 - 724 MHZ FSB WR! [XS]
TPower I45 705 FSB [XS]
Tpower I45 + E8500 - 626 MHZ FSB [XS]
TP45 HP + E840 690 FSB [XS]
TPower I45 + E8500 645 FSB by dinos22 [Team.AU]

Code:
[SIZE="2"](Quelle: dinos22 Team.AU)[/SIZE][SIZE="3"]
M/B : BIOSTAR TP I45 (BIOS:626)
CPU : Core2 Duo E8500(Q740A497)
CPU cooling : TTBig Typhoon
Chipset Cooling : stock with extra fan
Mem : 2GB Kit of Crucial Ballistix
2GB DDR2 PC10000 Corsair Dominator
VGA : PCI GFX Card
HDD : Samsung 160gb ide
OS : Windows XP SP3
USB wireless mouse and PS2 keyboard

[BIOS SETUP] O.N.E
Over-Clocking Navigator [Manual OverClock]
Intel(R) SpeedStep(tm) : Disabled
Ratio CMOS Setting : ×6 (höher für höheren Takt natürlich)
CPU Frequency Setting : 570 (boot) (wenn es so einfach wäre ^^ )
Over Clock Retry Count : 2
FSB Compensation: Enabled
FSB(Bsel) To NorthBridge Latch : 1333
DRAM Frequency : DDR2-1140
DDR2 Enhance Mode : Disabled

DRAM Timing Configuration
DDR2 RCOMP Configuration : 2
Static tREAD Value : AUTO
Configure DRAM Timing by SPD : Enabled
[I][EDIT] Diese Einstellung gibt CAS5 und PL10 ab 600 MHZ, für PL9 muss manuell CAS4 eingestellt werden![/I]

Clock Gen Configuration
PCIE Frequency Setting : 100
CPU Clock Skew Control : 200ps
(G)MCH Clock Skew Control : 100ps
CPU Clock Driving Control : Auto

Voltage Configuration
CPU Voltage : was immer ihr für die Taktfrequenz braucht
DDR Voltage : +0.500v (je nach RAM)
Chipset Voltage : +0.200V bis +0.600V - kann je nach FSB-Region anders sein
FSB Voltage : +0.15V bis +0.40v - sollte möglichst über der Northbridge-Spannung liegen!
CPU Core1 GTL Ref Voltage : 0.63*VTT
CPU Core2 GTL Ref Voltage : 0.67*VTT
MCH GTL Ref Voltage : Auto
CPU PLL Voltage : 1.5v
[/SIZE]

​


Passende Kühler (Lukü und Wakü)nPassende Kühler & Rams

Wasserkühlung NB-SB-Mosfets:


Luftkühlung:

Passt: :bigok:
  • Noctua NH-U12P
  • ASUS V-60
  • Scythe Infinity


Passt mit Problemen: :rolleyes:
  • ...


Passt nicht: :grrr:
  • ...


kompatibler Arbeitsspeicher:


Ohne Komplikationen: :bigok:
  • MDT Kit 4GB PC2-6400U CL5 (DDR2-800) (M4GB-800K)
  • 2x 2GB TeamGroup Xtreem Dark DIMM Kit 4GB PC2-8500U CL5-5-5-15


Macht Probleme: :rolleyes:
  • ...


Geht nicht: :grrr:
  • ...

Für eine Liste schickt mir die genauen Bezeichungen eures Rams und ob sie laufen oder nicht per PM

​


[/blockquote]

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
metalCORE schrieb:
...ohne jetzt den Thread komplett durchzuackern:

...kann man das Board empfehlen, wenn nich absolute OC_Bestwerte erreicht werden sollen, eher 24/7Stability im Mittelpunkt steht (ich möchte ungern wochenlang mit dem Feintuning verbringen).

Prozessor ist ein E6550, Quad aufgrund der 4-Phasen sicher eh' nicht optimal. Speicher ist derzeit 4x1 GB D9GMH. NT ist ein Enermax Liberty 500, das sollte ja funzen. Oder?
Zum Vergrößern anklicken....

Mit dem Board kann man sehr gute Oc Werte erreichen. Wie ich schon mehrmal geschrieben habe. Hatte ich das Asus Formula Rampage Board 2x asus P5Q-Deluxe und ein Asus P5Q-E. Davor ein Asus P5B Premium Vista.
Aus eigener erfahrung kann ich sagen das, dass Biostar ausser das P5B Premium das Stabielste Board war was ich bisher hatte. Die Einstelungen sind schnell gemacht und es Rebootet auch nicht so oft wie das Asus oder DFI. Beim Asus hatte ich nach jeder Änderen diesen Reboot. Ich kann es nur jedem ans Herz legen der ein Stabieles Board zu einem Günstigem Preis haben will. Die 4 Phasen Stromversorgung ist durchaus kein Hinderniss für Quad´s Siehe Overclockingliste der Quad´s wo ein Biostar 511 FSB stabiel gepackt hat bei 4200Mhz.
Die Ram´s Passen das NT sowieso. Da wird es keine Probleme geben.


MiniMe1978 schrieb:
gestern erstes mal mit nem betabios 4 von ket ;)

der ist ja dabei einige dinge zu ändern auch irgendwas mit den ramverträglichkeiten oder was weis ich:d ich hoffe ja, das ich es mit dem board irgendwann mal auf die reihe bekomme nen simplen 550fsb 1:1 laufen zu lassen oder halt 570 oder so, ohne den ram treten zu müssen. denn auch das treten bringt den ram scheinbar ncith über die bisherigen 1080mhz hinaus, weis auch net wo bei mir genau das problem oder die falsche einstellung liegt...wäre ja gut mal jemand aus der näheren umgebung zu kennen wo das board relativ hoch geht und der sich auch mit den ganzen einstellungen auskennt...
Zum Vergrößern anklicken....

Poste dochmal nen Link zum Bios oder nen Thread worn man Nachlessen kann was gechanged wurde

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Jetzt ist meine Frage wurde beim Beta bios die Spannung einstellungen schrittweise z.b... wie beim Asus P5Q bearbeitet? oder sind die immernoch wie beim 710 Bios?

die beta ist ja von nem privatkerl, ich weis net ob der die möglichkeit hat da was zu ändern:d ich selber kam bei der letzten beta4 von ihm aber auch net mehr dazu den bildschirm zu sehen, wie gesagt, kein boot mehr und ab zum nachbarn bios neu bespielen lassen:d ich weis nun auch wie man das bios relife von biostar wohl nutzt :d

keine ahnung, der hat wohl schon vom p5q oder so ein bios released was wohl einige probleme behoben hat und sogar vielen geholfen hat. kein plan, das letzte was ich genommen hatte machte wie gesagt gar nichts mehr :d zum glück wohnt ja der jumperz.de bei mir ne straße weiter= chip neu beschrieben:d

mittlerweile ist glaub ich noch wieder ein neues beat von im raus, weis net, aber das nehm ich auch erst, wenn ich nen ersatzchip habe.

kann ja nicht zwei mal die woche zu dem bios typen gehn, der denkt auch ich hab nen schuss weg :d

MiniMe1978 schrieb:
jo, steht nur nirgends beschrieben. werde dazu noch mal ne beschreibung machen
Zum Vergrößern anklicken....

Halt mich mal auf dem Laufendem wegen der Vcore und Diversen anderen Volt einstellungen. Der Productmanager kümmert sich nicht so um das Board wofür er Verantwortlich ist. Hab da nochmal ne E-mail an eine Höhere Position geschrieben mal schauen ob was zurück kommt.

Ich hab schon 3 mal angefragt ob es ein neues Bios geben wird für das Board, und immer keine Antwort bekommen.

Mittlerweile nervt es echt, mit dem schlechten BIOS-Support. Betroffen davon ist ja nicht nur das Tpower, sonder durch die Bank die P45/P43 Board.

so,boot mit 575fsb 1:1 klappte mittlerweile auch mal on air. mal sehen was ich noch so hinbekomme. so langsam wirds wohl, benötigt aber schon nen kleinen kick an volt.

Ich hatte Heute ein Gespräch mit einem Mitarbeiter von Biostar. Das Neue Bios wird denke ich nichtmehr Lang auf sich warten lassen. Er will sich demnächst auch hier Registrieren um die Probleme vom Board gemeinsam auszumerzen.
Ich habe den Auftrag bekommen probleme von dem Board aufzulisten und es Ihm dann zu schicken.
Also falls ihr probs habt oder Bugs findet ne kurze PN an mich.

was ich bisher gefunden bzw... gelessen habe ist:
1. Finetunning bei Overclocking fehlt aufgrund zuhoher Schritte bei den Volt Parametern. Undervolting geht fast gar nicht da die schritte zu hoch sind.
2. Feinere GTL Settings
3. Die Overclocking Software ist Verbugt. FSB und Volt einstellungen funktionieren nur manchmal. Beispiel: Aktuelle Vcore ist 1,33v wenn ich dann ein schritt runter will stellt die Software die Vcore manchmal auf 1,5v. Im CPUZ wird dieser Wert auch angezeigt. Manchmal geht sie Zahl der Vcore auch um 0.02-0.03 Vcore runter. Dabei sollte sie ja im 0.01 Schritten runtergehen.
4. Hab ich gelessen das die Treiber auf der Biostar Page von Marvell chipp keine E-Sata Festplatten erkennen lässt. Wenn man sich die Treiber für Marvell von der Asus Seite runterlädt (Asus P5Q-Deluxe) wird das System meiner Erfahrung nach beim Booten sehr Langsam. Aber es wird E-Sata einwandfrei erkannt.
5. Das Board ist Wählerisch beim Ram.
6. Man kann den Marvell Controler nicht im Bios Abschalten.
7. Habe die Soundkarte im Bios deaktiviert weil ich eine X-Fi besitze. Nur Leider ist sie in meinem Gerätemanager immer noch drinn. Kostet meiner meinung nach unötig Resourcen.


Das ist was mir aufgefallen/bzw... hier im Thread gelessen habe. Würde es sehr begrüssen falls euch nochmehr aufgefallen ist diese mir per PN zuschicken. Oder es hier reinzuschreiben. Zudem finde ich es sehr gut das sich Bald ein Mitarbeiter von Biostar hier Gesellschaft leisten wird. Also meiner Ansicht nach ein grosser Schritt in Richtung Guter Support und Bestes P45 Board.

Zuletzt bearbeitet:
so hab mir auch das Board besorgt ,nach DFI wollte ich mal gucken was das Biostar so bringt.

bin noch am fummeln 575fsb hab ich schonmal ^^


Anhänge

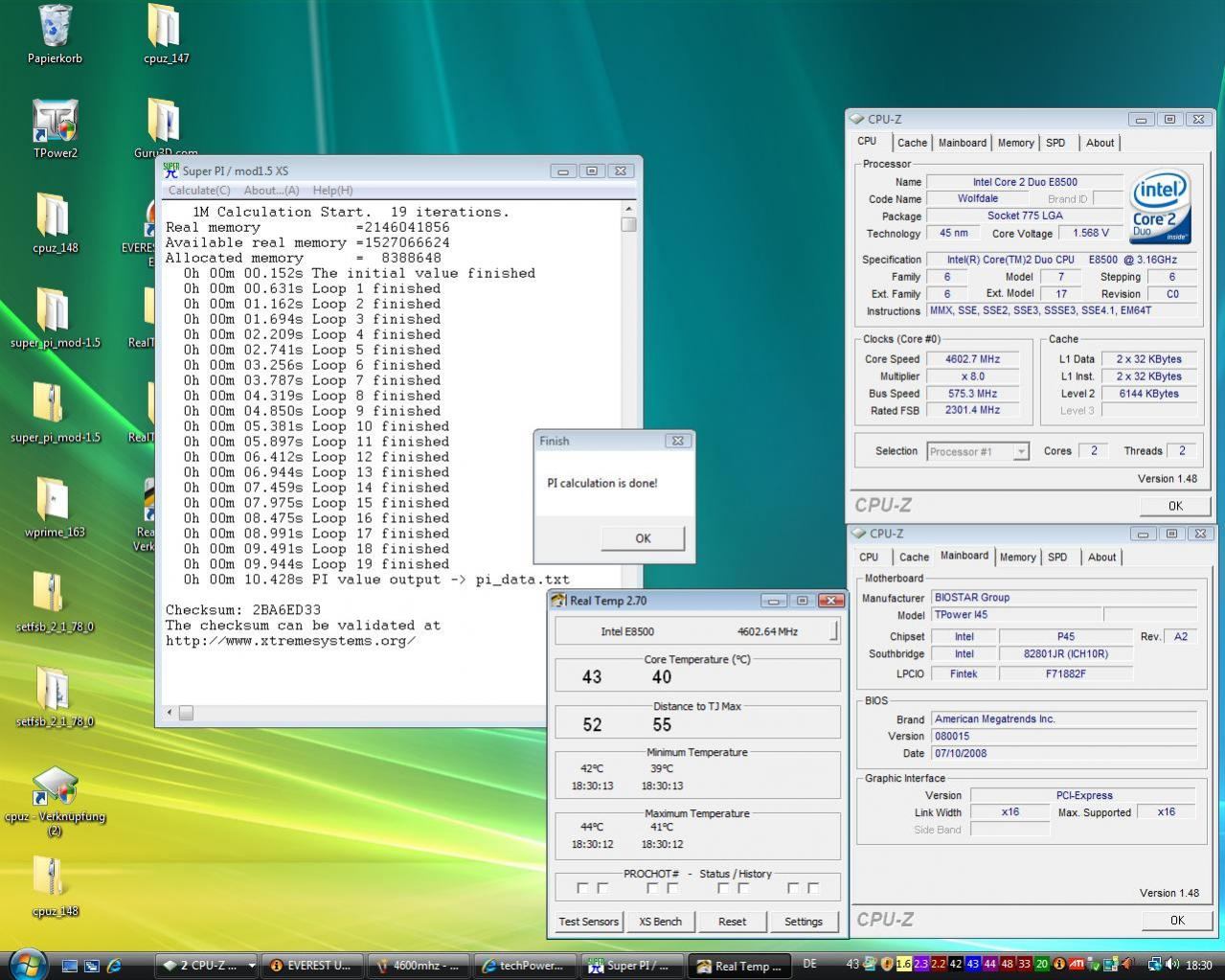

  • 4600mhz.jpg
    183,5 KB · Aufrufe: 53
  • superpi.10.4.jpg
    190,4 KB · Aufrufe: 51
Zuletzt bearbeitet:
sao schrieb:
Ich hatte Heute ein Gespräch mit einem Mitarbeiter von Biostar. Das Neue Bios wird denke ich nichtmehr Lang auf sich warten lassen. Er will sich demnächst auch hier Registrieren um die Probleme vom Board gemeinsam auszumerzen.
Ich habe den Auftrag bekommen probleme von dem Board aufzulisten und es Ihm dann zu schicken.
Also falls ihr probs habt oder Bugs findet ne kurze PN an mich.

was ich bisher gefunden bzw... gelessen habe ist:
1. Finetunning bei Overclocking fehlt aufgrund zuhoher Schritte bei den Volt Parametern. Undervolting geht fast gar nicht da die schritte zu hoch sind.
2. Feinere GTL Setings
3. Die Overclocking Software ist Verbugt. FSB und Volt einstellungen funktionieren nur manchmal. Beispiel: Aktuelle Vcore ist 1,33v wenn ich dann ein schritt runter will stellt die Software die Vcore manchmal auf 1,5v. Im CPUZ wird dieser Wert auch angezeigt. Manchmal geht sie Zahl der Vcore auch um 0.02-0.03 Vcore runter. Dabei sollte sie ja im 0.01 Schritten runtergehen.
4. Hab ich gelessen das die Treiber auf der Biostar Page von Marvell chipp keine E-Sata Festplatten erkennen lässt. Wenn man sich die Treiber für Marvell von der Asus Seite runterlädt (Asus P5Q-Deluxe) wird das System meiner Erfahrung nach beim Booten sehr Langsam. Aber es wird E-Sata einwandfrei erkannt.
5. Das Board ist Wählerisch beim Ram.
6. Man kann den Marvell Controler nicht im Bios Abschalten.
7. Habe die Soundkarte im Bios deaktiviert weil ich eine X-Fi besitze. Nur Leider ist sie in meinem Gerätemanager immer noch drinn. Kostet meiner meinung nach unötig Resourcen.


Das ist was mir aufgefallen/bzw... hier im Thread gelessen habe. Würde es sehr begrüssen falls euch nochmehr aufgefallen ist diese mir per PN zuschicken. Oder es hier reinzuschreiben. Zudem finde ich es sehr gut das sich Bald ein Mitarbeiter von Biostar hier Gesellschaft leisten wird. Also meiner Ansicht nach ein grosser Schritt in Richtung Guter Support und Bestes P45 Board.
Zum Vergrößern anklicken....

Erstmal ein ganz großes :hail: ! Das ist echt klasse von dir!

zu eSata und dem Marvel Controller: Man kann den Marvel nicht nur nicht abschalten, man kann ihn auch nicht konfigurieren, bzw. man kommt ins BIOS des Controllers garnicht rein. Mit dem Sata Treiber von Asus funktioniert zwar das Hotplugging, aber ein externes Gerät taucht nicht in der List der sicher zu entfernenden Hardware auf.

meinst du bei 3. das TPOWER Programm unter windows? funktioniert das eigentlich bei einem von euch? also wenn ichs benutze und im bios einen anderen multi als 10 habe erkennt das programm das nicht mal, und wenn ich änderungen dann bestätigen will hab ich direkt freeze. ich habe auch die neueste version installiert, irgendwie 9.4.4 oder so, aber angezeigt wird irgendeine 9.3. also das programm für windows ist offensichtlich tonne.... naja., zumindest kann man die temps und vcores wohl richtig auslesen, hoffe ich zumindest das die stimmen

Das Tool funktioniert bei mir auch nicht zuverlässig. Vor allem das Problem mit der Spannung habe ich, dass die Änderungen nich richtig übernommen werden und dann stürzt bei zu großen FSB Änderunge ab und zieht den Rechner gleich mit sicht.

@sao

In 2-3Wochen hab ich auch diese bord alles unter wasser mit Q9550 E0!! HEHE!
Dauert nur so lange da der wasserkühler für des bord so lange braucht.

MFG.
Alex

AlexQUAD23 schrieb:
@sao

In 2-3Wochen hab ich auch diese bord alles unter wasser mit Q9550 E0!! HEHE!
Dauert nur so lange da der wasserkühler für des bord so lange braucht.

MFG.
Alex
Zum Vergrößern anklicken....

Wasser finde ich für Überteuert und uneffektiv. Meins ist noch alles Luft bis auf die CPU

@all
Versuche eine Ram Liste zuerstellen womit das nicht läuft bzw... rumzickt. Währe auf euere Hilfe angewiesen.

@ all

yoshimura`s Q9550 E0 einstellungen:

Code:
hier die Settings für nen Qaud core

[BIOS SETUP] O.N.E
Over-Clocking Navigator [Manual OverClock]
Intel(R) SpeedStep(tm) : Disabled
Ratio CMOS Setting : ×8
CPU Frequency Setting : 500(boot)
Over Clock Retry Count : 5
FSB(Bsel) To NorthBridge Latch : 1333
DRAM Frequency : DDR2-1000
DDR2 Enhance Mode : Disabled

DRAM Timing Configuration
DDR2 RCOMP Configuration : 2 oder 4
Static tREAD Value : Auto
Configure DRAM Timing by SPD : Disabled (5-5-5-15)

Clock Gen Configuration
PCIE Frequency Setting : 100
CPU Clock Skew Control : Auto
(G)MCH Clock Skew Control : Auto
CPU Clock Driving Control : Auto

Voltage Configuration
CPU Voltage : +0.3000v
DDR Voltage : +0.400v
Chipset Voltage : +0.500v
FSB Voltage : Auto
CPU Core1 GTL Ref Voltage : 0.63*VTT
CPU Core2 GTL Ref Voltage : 0.67*VTT
MCH GTL Ref Voltage : Auto
CPU PLL Voltage : 1.6v

@ sao hab schon alle wasserkühler bei meinem DFI die kommen auf des neue auch drauf und die 40-50€ für den SWAPS hab ich auch noch des ist kein beinbruch.

und noch was sobald ich des bord habe TEST ich meinen FLEX 2 komplett aus für deine RAM list

Gruß
Alex

Zuletzt bearbeitet:
@sao ich bin nicht zufrieden ich weiss was ich mit der CPU und Ram mit dem Dfi über 600FSb kam ,aber mit dem Biostar komm ich nicht stabil über 580.
Ist schon kakae aber ich werd noch ein Dice session machen dann schauen .

die OCZ Repaer PC9600 zicken bei mir, die Cell Shock laufen am besten

Zuletzt bearbeitet:
@sao: Wie kommst du eigentlich überhaupt an die Telefonnummer von dem Biostar Mitarbeiter? Per E-Mail reagieren die ja überhaupt nicht, das kann hugoLOST leider bestätigen.

Wann können wir denn mit dem Biostar Mitarbeiter hier rechnen?

Zuletzt bearbeitet:
BATISTA schrieb:
@sao ich bin nicht zufrieden ich weiss was ich mit der CPU und Ram mit dem Dfi über 600FSb kam ,aber mit dem Biostar komm ich nicht stabil über 580.
Ist schon kakae aber ich werd noch ein Dice session machen dann schauen .

die OCZ Repaer PC9600 zicken bei mir, die Cell Shock laufen am besten
Zum Vergrößern anklicken....

mit den reapern bei mir auch irgendwie net so einfach wie bei bisherigen boards oder rams :(

@MiniMi ja hast recht, ich versteh nicht wie die in Xs mit Lükü über 600 Fsb schaffen :(
Die OCZ liefen bei DFI mit 333/667 straps und bei Biostar kann man das so nicht einstellen .

ich werd mir bald wieder DFi Dk JR zulegen schauen was damit so geht :)
