Die Bykski sind groß und für TR und AM4 kompatibel. Vielleicht kann ja @Regok was dazu sagen... https://ezmodding.com/de/waterblocks/CPU/AMD/CPU-RYZEN-X-MC-BK
[Sammelthread] Custom-WaKü Quatschthread
- Ersteller -Revo-
- Erstellt am
Die Bykski sind groß und für TR und AM4 kompatibel. Vielleicht kann ja @Regok was dazu sagen... https://ezmodding.com/de/waterblocks/CPU/AMD/CPU-RYZEN-X-MC-BK
Skynet.com
Enthusiast
- Mitglied seit
- 07.08.2006
- Beiträge
- 1.386
Problem ist, das Peltier muss an der Hot side vollflächig wärme abführen können, Die Kühler die ich bisher angeschaut habe (Threadripper S2011 usw.) Passen zwar von den Gesamtmaßen, haben aber meißt eine Schraube in der Fläche, was halt der killer ist. Technische Zeichnung kriegt man auch kaum.
der Bykski CPU-RYZEN-X-MC CPU Kühler sieht gut aus, aber wie gross ist den die fläche, gehen da die 62x62 drauf?
der Bykski CPU-RYZEN-X-MC CPU Kühler sieht gut aus, aber wie gross ist den die fläche, gehen da die 62x62 drauf?
Helojumper
Experte
@Skynet.com Der Phanteks Glacier C3647i hat über eine Fläche von etwa 52x55mm Kühlfinnen.
Schau auch mal das Kühlmonster von @Axident an: https://www.hardwareluxx.de/community/threads/wakü-fotos.798487/post-28636469
Mehr Wissen zu praktischer PC-Kühlung mittels Peltierelementen wirst hier im Forum schwerlich finden.
Schau auch mal das Kühlmonster von @Axident an: https://www.hardwareluxx.de/community/threads/wakü-fotos.798487/post-28636469
Mehr Wissen zu praktischer PC-Kühlung mittels Peltierelementen wirst hier im Forum schwerlich finden.
Zuletzt bearbeitet:
MyNameHere
Experte
So was vielleicht?
geizhals.de
Hat zwar ne große Fläche, aber ob die Kühlleistung ausreicht weiß ich nicht.
Aqua Computer Aquadrive Micro Kupfer ab € 45,94 (2023) | Preisvergleich Geizhals Deutschland
✔ Preisvergleich für Aqua Computer Aquadrive Micro Kupfer ✔ Produktinfo ⇒ Typ: HDD • Material: Kupfer, Edelstahl, PMMA • Kompatibilität: universal • Anschlüsse: G1/4"… ✔ Kühlkörper ✔ Testberichte ✔ Günstig kaufen
geizhals.de
Hat zwar ne große Fläche, aber ob die Kühlleistung ausreicht weiß ich nicht.
Skynet.com
Enthusiast
- Mitglied seit
- 07.08.2006
- Beiträge
- 1.386
so wie EK das gemacht hat, ich will keinen Chiller bauen, sondern direkt kühlen. D.h. es muss auch auf einen Mainboard zum Schluss gemounted werden können:
sowas in der Art:
sowas in der Art:
Skynet.com
Enthusiast
- Mitglied seit
- 07.08.2006
- Beiträge
- 1.386
gute frage,
teilweise fehlt auch nicht viel, und eventuell gibt es einen da draußen der passt oder nur minimal abgeändert werden muss.
Halterung kann ich mir aus carbon frässen lassen, aber halt keine kupfer deckel kombo
teilweise fehlt auch nicht viel, und eventuell gibt es einen da draußen der passt oder nur minimal abgeändert werden muss.
Halterung kann ich mir aus carbon frässen lassen, aber halt keine kupfer deckel kombo
selbst die fetten LGA3467 Xeon-W sind "nur" 76x56mm groß. Damit hast du wohl die besten chancen, ober eben Threadripper weil besser verfügbar. Aber direkt aufs board schrauben wirst wohl abhaken können außer du bastelst dir was.
Skynet.com
Enthusiast
- Mitglied seit
- 07.08.2006
- Beiträge
- 1.386
richtig, bin auch einer Bestlösung gegenüber nicht abgeneigt. Muss halt jetzt langsam auf ein reales system um zu schauen wo die Reise hingeht. Wenn es gut funktioniert werde ich mir boards layouten und das ganze nochmal mit etwas mehr stylte machen

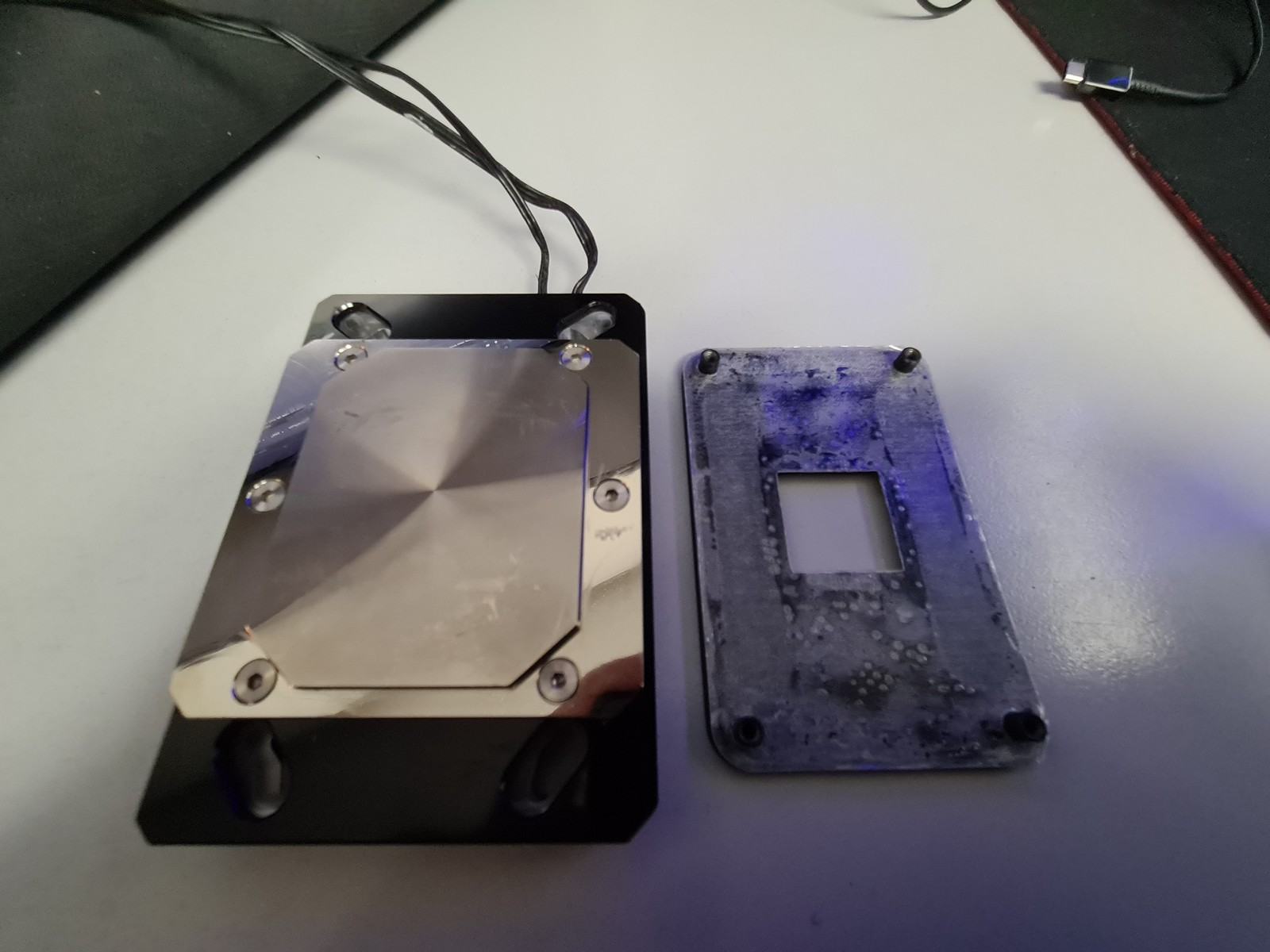

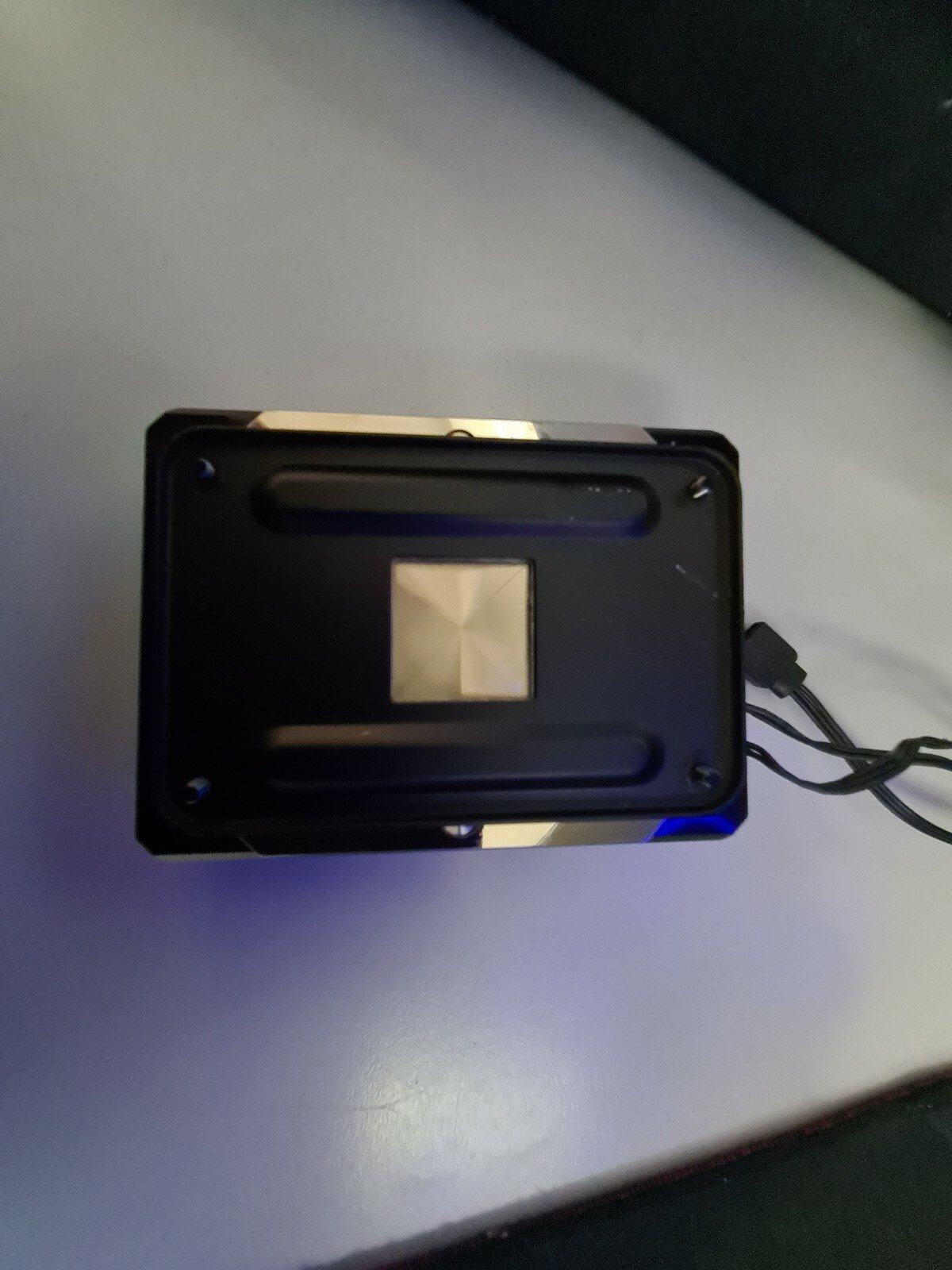

Vielleicht ist hier auch jemand, der in der Lage ist einen zu fräsen?
Vielleicht ist hier auch jemand, der in der Lage ist einen zu fräsen?
![20230106_172159[1].jpg](/community/data/attachments/701/701223-4d2757d3959d10fda73b0dd4f93742b1.jpg)
![20230106_174047[1].jpg](/community/data/attachments/701/701240-a1dc10c689a3b26236474763e1a57479.jpg)
Helojumper
Experte
Beim Phanteks (siehe oben) ist die Fläche der Kühlplatte an der schmalsten Stelle etwas über 65mm.
Genau das ist so ziemlich das einzige, was man von der Stange kaufen kann, wenn man es nicht wie ich komplett selber fräst. Mir waren 8 Threadripperkühler zu teuer, jedoch 2 Monate Fräsen und Basteln für die Familie ein nervlicher Alptraum

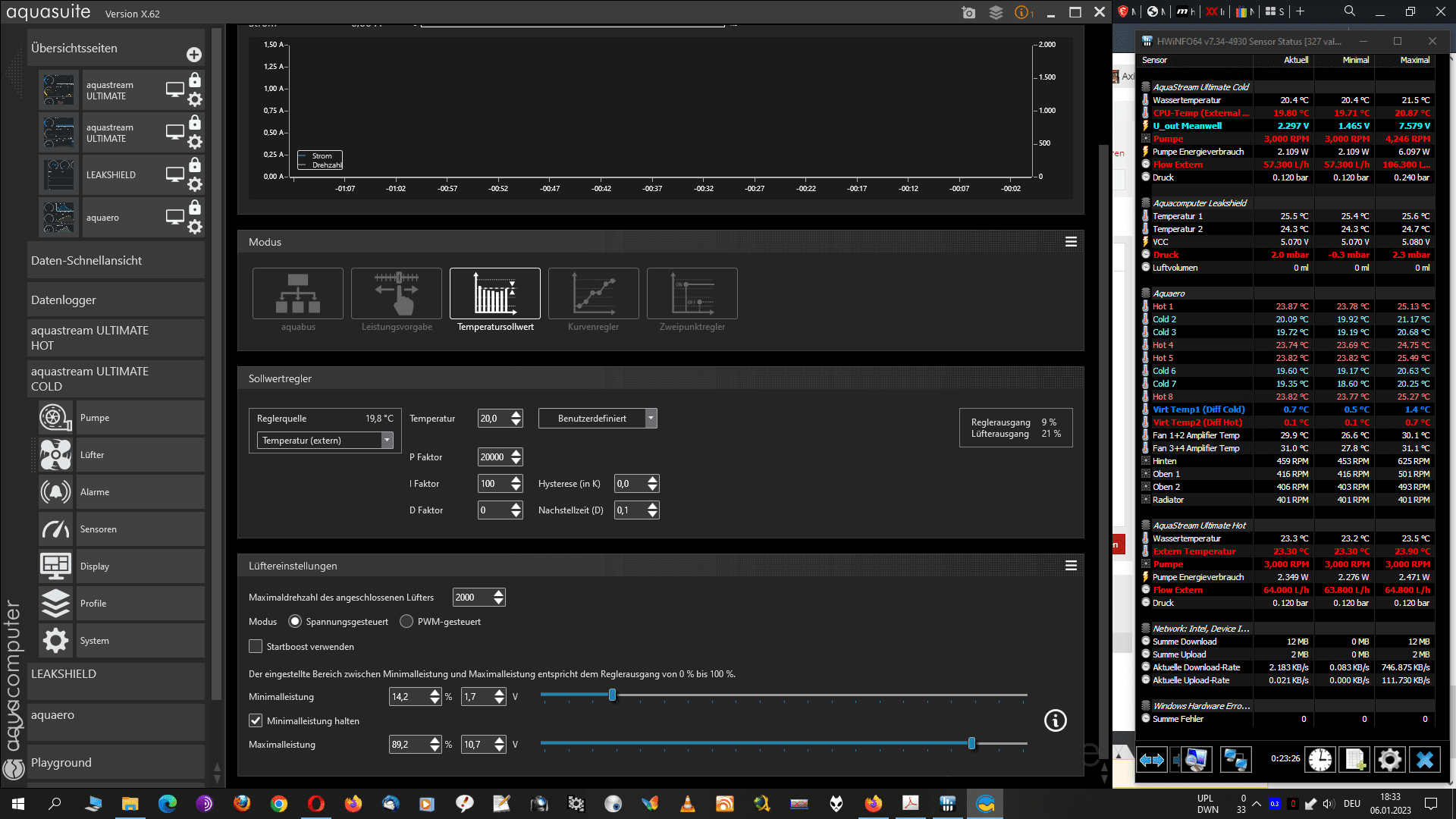

Zu den Peltier-Elementen: ich habe 4 mal True Componets TEC1-24116T200 im Einsatz. Sie werden von 2 Meanwell SPV-150-12 mit Spannung versorgt und die Temperaturregelung läuft über die Lüfterregelung einer der beiden Aquacomputer Ultimate Pumpen. So kann ich bis zu 15V und ~200W elektrische Leistung auf je 2 Peltierelemente geben, zusammen also 400 W elektrische Leistung in 4 Peltiers. So kann ich CPU und GPU im kalten Kreislauf kühlen.
Zu knacken gilt eine mittlere elektrische Leistungsaufnahme an der Steckdose (die Leistungs-Messung der beiden Meanwells) von im Mittel 15W über das ganze Jahr um CPU und GPU auf 20°C zu halten!
Für diese Effizienz muss das Delta T zwischen Wasser und Platten auf ein Minimum reduziert werden und deshalb müssen die Kupferplatten und die Ausfräsungen der Kühler auf eine optimale Wärmeabgabe an das Wasser ausgelegt werden. Die Kanäle in jeder der Platten hat bei mir in der Summe etwa den gleichen Querschnitt wie ein 13/10er Schlauch.
Die Pumpen laufen dabei beide mit ~2,1W, denn auch hier wollte ich nicht zu viel Energie verschleudern.
Nach 2 Jahren und dem Umbau vom 5950X auf den 13900K Hitzkopf ist mir nur die Temperaturkalibrierung der Sensoren an den heißen Kupferplatten ein wenig gedriftet. Alles andere Läuft wie am ersten Tag!
Beitrag automatisch zusammengeführt:
Aus meiner damaligen Suche nach brauchbaren Kühlern, die Peltiers kühlen könnten:
AMD Threadripper Wasserkühler im Test
Wasserkühler für AMD Threadripper im Vergleich. Test von Phanteks C399a, Watercool HK IV Pro Threadripper und XSPC Raytorm NEO
hardware-helden.de
Watercool HK IV Pro Threadripper wäre so meine Wahl.
Beitrag automatisch zusammengeführt:
Bei der Auslegung muss man auch schon mal Datenblätter wälzen.

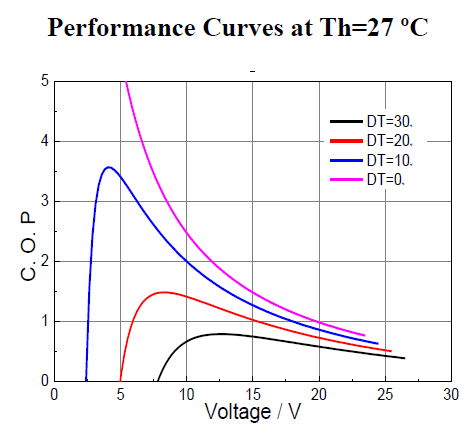

Beispiel das Diagramm der C.O.P. also das Verhältnis zwischen Wärmetransport und elektrischer Leistung COP = QC / Pel
Da sieht man, dass man ein kleines Delta T braucht um ein COP besser als 1 zu haben. Man stelle sich also mal ein Peltier direkt auf der CPU und die Temperaturdifferenz zum Wasser vor.... das wird nicht effizient ausgehen!
Meine Peltiers habe ich auf ein Delta T von 20K und 15V ausgelegt. das entspricht dann in obiger Rechnung 400W elektrische Leistung bei 400W Wärmestrom von CPU und GPU bei 20K Delta T.
Anhänge
Zuletzt bearbeitet:
schnipp959
Urgestein
- Mitglied seit
- 30.05.2011
- Beiträge
- 1.666
Wie lange läuft der Kreislauf denn mittlerweile?
Manchmal dauert es einfach und geht mit der Zeit weg.
Skynet.com
Enthusiast
- Mitglied seit
- 07.08.2006
- Beiträge
- 1.386
guter Tip:
Gerade gesehen:
Technische Details:
- Maße CPU-Kühler: 90 x 35 x 90 mm (B x H x T)
- Maße Bodenplatte: 70 x 4 x 70 mm (B x H x T)
frage ist halt ob alles oder nur die auflagefläche gemeint ist, werde einfach mal bei Caseking anrufen
Helojumper
Experte
Ich meinte eigentlich https://www.phanteks.com/PH-C3647i.html hier die Square-Version
Falls Interesse besteht, habe hier noch so einen in OVP 😉
Falls Interesse besteht, habe hier noch so einen in OVP 😉
Ruuubi
Profi
- Mitglied seit
- 13.12.2022
- Beiträge
- 30
Ich war gerade dabei mein AC Ultitop Dual an der Lüferhalterung zu befestigen - ist es normal, das die zweite Reihe der Bohrungen nicht passt oder ist das ein Verarbeitungsfehler?

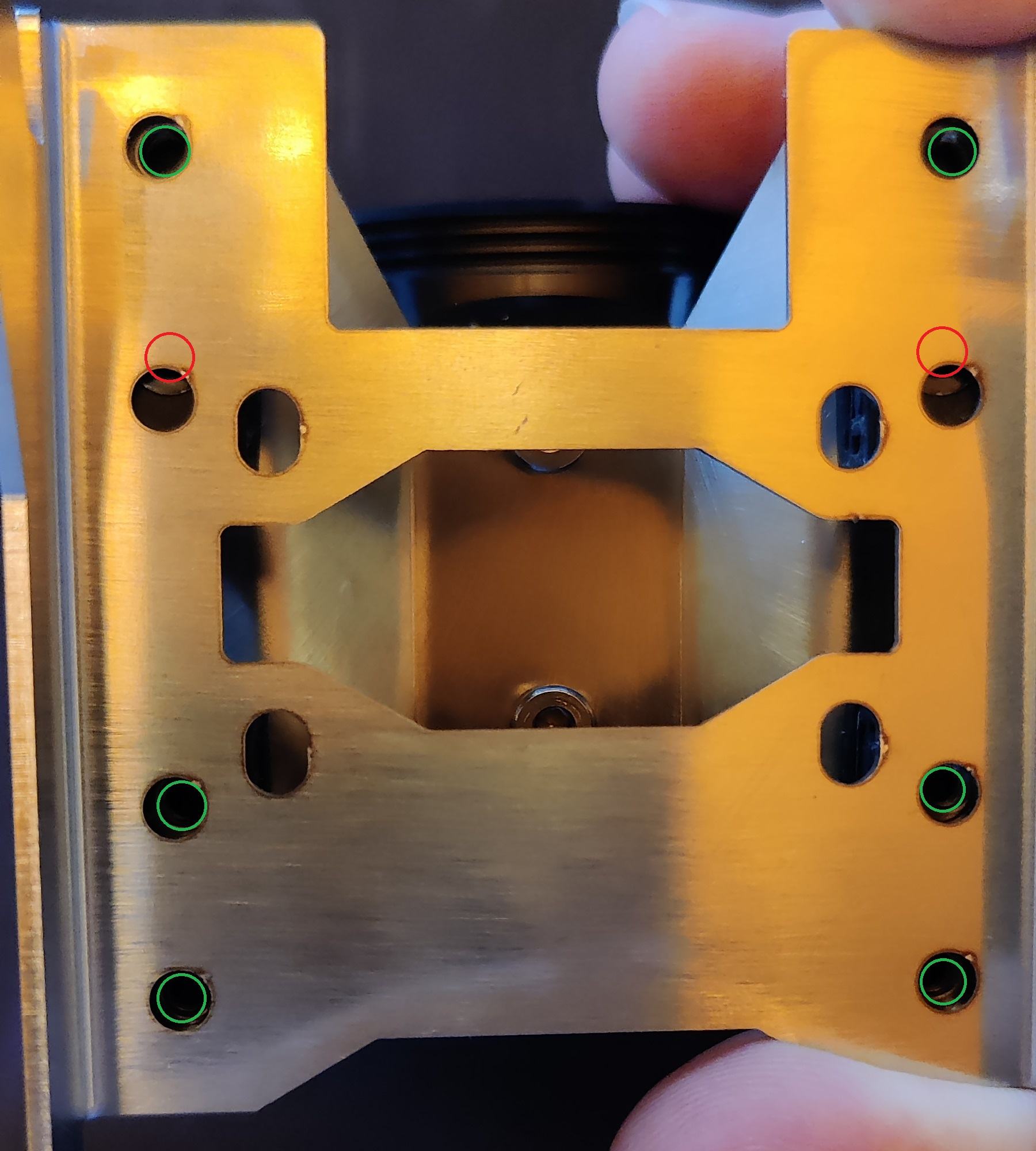

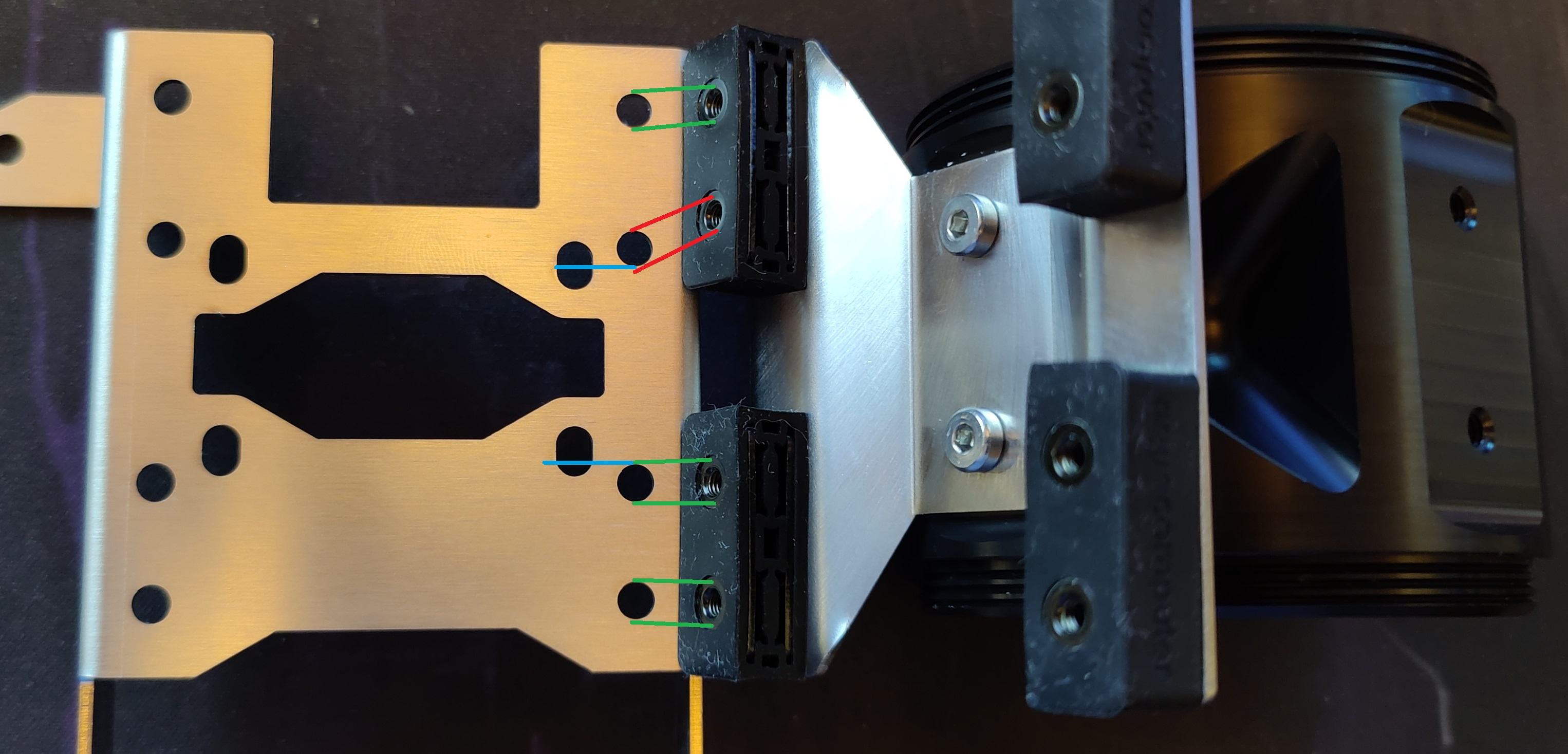

Wie man im Anhang sehen kann stimmen die grünen Bohrungen überein, während die roten versetzt sind. Ich gehe jetzt mal von einem Fehler aus, aber dachte ich frag lieber nochmal nach.
Muss ich dann wohl nachbohren.
Wie man im Anhang sehen kann stimmen die grünen Bohrungen überein, während die roten versetzt sind. Ich gehe jetzt mal von einem Fehler aus, aber dachte ich frag lieber nochmal nach.
Muss ich dann wohl nachbohren.
Anhänge
Zuletzt bearbeitet:
Also hier hat mal wer was zusammengefasst.
https://www.hardwareluxx.de/communi...ierelement-50mm-x-50mm.1235143/#post-27013061
Aktuell gibt es ja auch Sockel4xyz-Kühler, von denen ich aber die Maße nicht weiß. Ich habe damals nur 50mm x 50mm benötigt.
Ist in der Anleitung etwas zu finden? Für mich schauts jetzt irgendwie schon komisch aus. Wobei das sicherlich auch mit 6 von 8 Schrauben hält.
Wenn du Zeit hast, Support anschreiben, oder wenn man das Equipment hat bearbeiten. Sollte aber eig. nicht sein sowas.
Bitte schaut bei den für Peltier genutzten Wasserkühlern unbedingt nicht nur auf die Fläche der Bodenplatte!!! Es kommt auf die Fläche der Finnen im Kühler an! Deswegen habe ich Kupferplatten mit 80mm Durchmesser gefräst, dass die Finnenfläche 56x56mm, also exakt der Peltierfläche ist!
HardwareFreaky
Legende
Kann mir hier evtl. wer sagen wieviel der AIO_PUMP Anschluss vom ROG STRIX B450-I GAMING verkraftet? Kann ich da problemlos ne Laing DDC anschließen? Finde nichts dazu.
Das einzige was ich im Handbuch finde ist
Das einzige was ich im Handbuch finde ist
S17 Nr. 9 schrieb:
An sich beliebig, diesen Anschlüsse schleifen den Strom einfach durch. Da geht nichts kaputt.
HardwareFreaky
Legende
Aber die Leiterbahnen werden doch für eine gewisse Ampere Zahl ausgelegt sein.
Lawaeldscher
Experte
Steht bei der Lüfterhalterung dabei dass die Befestigung für das Dual Top nur auf einer Seite möglich ist.
Hab mein Mirror Black Dual Top aus Messing auch nur mit 6 Schrauben befestigt und es hält ohne Probleme.
Sicherlich, bei Asus sind es afaik 40 Watt. Genug für alles.
fanatiXalpha
Enthusiast
Noch nicht so lange. Muss Mal schauen, dass ich auch Mal wieder etwas länger zocken, dann erledigt sich das vielleicht auch von alleine
HardwareFreaky
Legende
Super dann kann ich vllt. Heute endlich mein Computer wieder auf Wasserkühlung umbauen.
CasekingMike
Caseking Staff
Bitte schreib bei solchen Detailfragen eine E-Mail oder eröffne einen Foren-Thread, denn unsere Bestellhotline wird so etwas natürlich nicht ad hoc wissen können.
Vielleicht kann @CasekingMike ja was dazu sagen.
Ich werde nächste Woche mal bei Phanteks anfragen, was davon gemeint ist.
Liebe Grüße
Mike
Zuletzt bearbeitet:

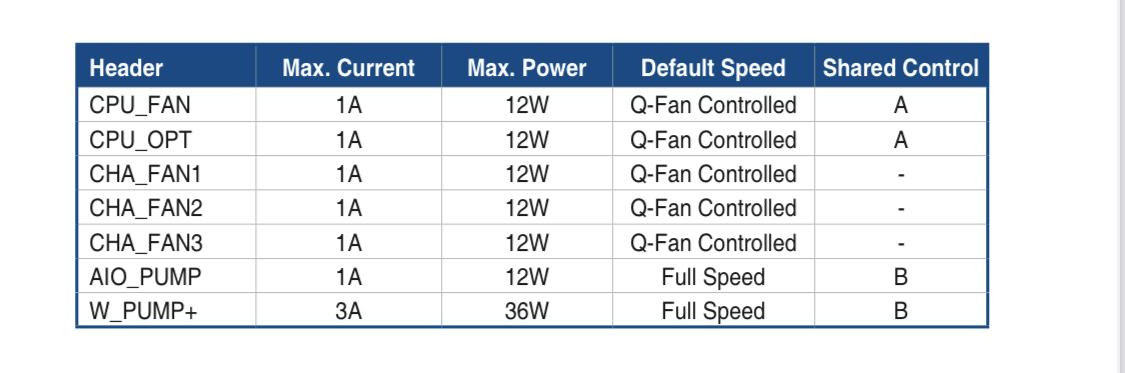

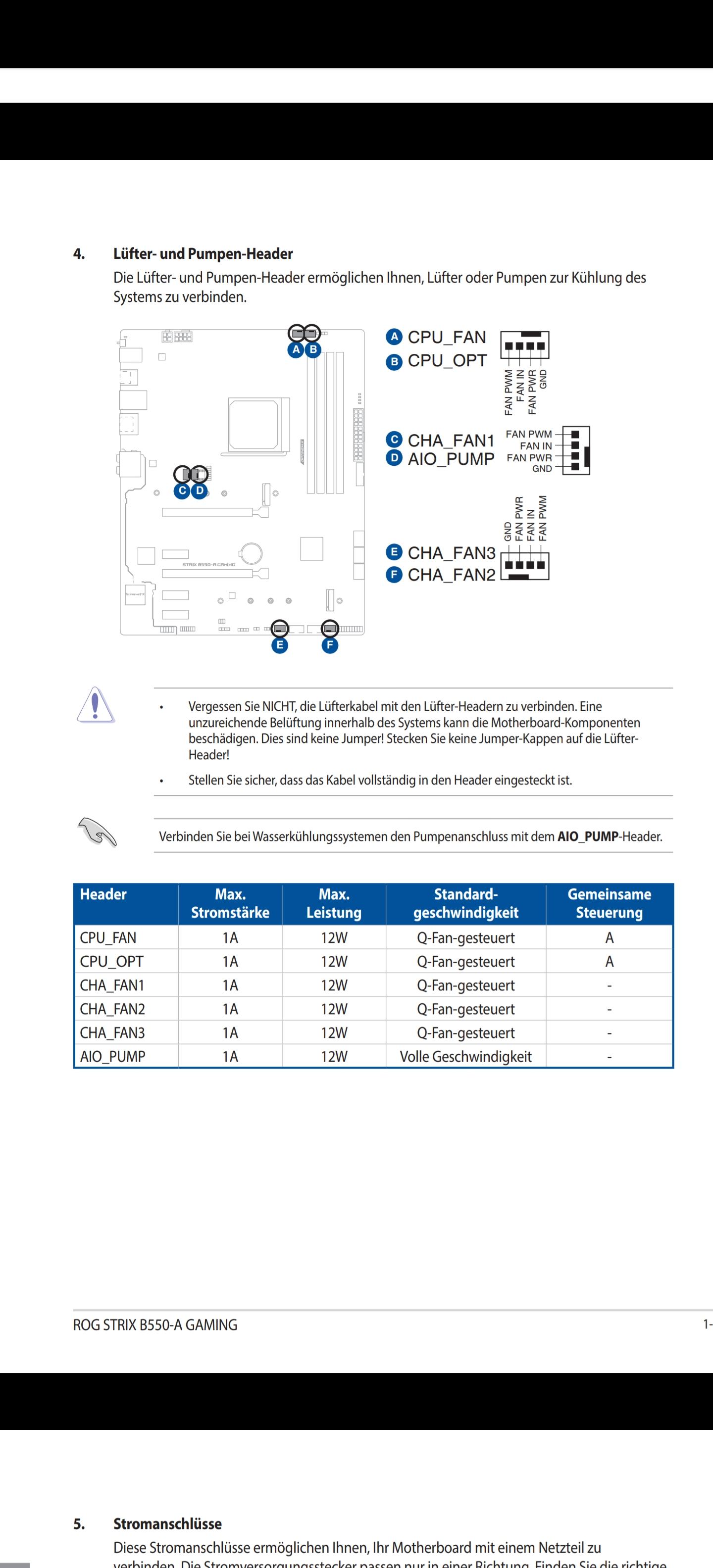

Ich hab ein ROG Strix B550-A GAMING und habe gerade mal geschaut. Die Anleitung sagt da folgendes:
Also ICH würde da keine DDC Laing dran hängen.
Von 40W steht da nichts.
Ich kann mir nicht vorstellen, dass das beim B450 anders ist als beim B550.
Oh wow, danke für die Berichtigung!
Bei Asus gibt es AiO_Pump und W_Pump Anschlüsse, hatte das iwie zusammengeworfen, sorry.
Bei meinem F-Gaming:
