[Sammelthread] DFI LANparty DK P35-T2RS (Intel P35)

[Felix the Cat]

DFI Lanparty DK P35-T2RS




Allgemeine Info:​

Neben den DFI LANparty LT P35-T2R, den DFI LANparty UT P35-T2R und den DFI LANParty LT X38-T2R bringt DFI nun ein Board, welches sehr preisgünstig ist und somit auch den kleinen Geldbeutel anspricht. Aber DFI-Typsich ist es natürlich auch auf OC ausgelegt und es bietet ausreichend Biosoptionen, allerdings hat es nur 4 Phasen, aber die reichen dennoch aus. Anders als die anderen P35er kommt es nicht im grün-gelb-schwarz daher, sondern wieder im typischen orange-gelb-schwarz. Das Board ist nun erhältlich und wird ausgeliefert!

Nun erst mal einige optische Leckerbissen!

Bilder:




Spezifikationen:
​

• CPU

  • LGA 775 socket for: - Intel® Core2 Quad, Intel® Core2 Extreme, Intel® Core2 Duo, Intel® Pentium D or Intel® Pentium 4
  • Supports Intel Enhanced Memory 64 Technology (EMT64T)
  • Supports Enhanced Intel SpeedStep Technology (EIST)
  • Supports Intel Hyper-Threading Technology
  • Supports 1333*/1066/800MHz system bus speed *Available only on CPUs that support 1333MHz FSB
• Intel® chipset

  • Northbridge: Intel® P35 Express chipset (with Intel® Fast Memory Access technology)
  • Southbridge: Intel® ICH9R
• Memory

  • Four 240-pin DDR2 DIMM sockets
  • Supports DDR2 667/800 MHz DIMMs
  • Supports dual channel (128-bit wide) memory interface
  • Supports up to 8GB system memory
  • Delivers up to 12.8Gb/s bandwidth
  • Supports unbuffered x8 and x16 DIMMs
• Expansion Slots

  • 1 PCI Express x16 slot
  • 2 PCI Express x1 slots
  • 3 PCI slots
• BIOS

  • Award BIOS
  • 8Mbit SPI flash BIOS
  • CMOS Reloaded
• Audio

  • Realtek ALC885 High Definition audio CODEC
  • 8-channel audio output
  • DAC SNR/ADC SNR of 106dB/101dB
  • Full-rate lossless content protection technology
  • Optical S/PDIF-out and coaxial RCA S/PDIF-out interfaces
• LAN

  • Marvell 88E8053 PCIE Gigabit LAN
  • Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards
• IDE

  • JMicron JMB368 PCI Express to PATA host controller
  • Supports up to 2 UltraDMA 33/66/100Mbps IDE devices
• Serial ATA with RAID

  • 6 SATA ports
  • SATA speed up to 3Gb/s
  • RAID 0, RAID 1, RAID 0+1 and RAID 5
• Rear Panel I/O Ports

  • 1 mini-DIN-6 PS/2 mouse port
  • 1 mini-DIN-6 PS/2 keyboard port
  • 1 optical S/PDIF-out port
  • 1 coaxial RCA S/PDIF-out port
  • 6 USB 2.0/1.1 ports
  • 1 RJ45 LAN port
  • Center/subwoofer, rear R/L and side R/L jacks
  • Line-in, line-out (front R/L) and mic-in jacks
• Power Management

  • ACPI and OS Directed Power Management
  • ACPI STR (Suspend to RAM) function
  • Wake-On-PS/2 Keyboard/Mouse
  • Wake-On-USB Keyboard/Mouse
  • Wake-On-LAN and Wake-On-Ring
  • RTC timer to power-on the system
  • AC power failure recovery
• Hardware Monitor

  • Monitors CPU/system/Northbridge temperature and overheat alarm
  • Monitors Vcore/Vdimm/Vnb/VCC5/12V/V5sb/Vbat voltages
  • Monitors the speed of the cooling fans
  • CPU Overheat Protection function monitors CPU temperature and fan during system boot-up - automatic shutdown upon system overheat
• PCB

  • 4 layers, ATX form factor
  • 24.5cm (9.64") x 30.5cm (12")

Das Bios:




Das Board ohne Kühler + passende Kühler:

Wie sieht die NB ohne Kühler aus? - So!
Und hier die Mosfets!
NB-Wakühler XSPC Delta Chipset
DangerDen MPC-Universal Chipset Block
Mipskühler für DFI (MCH033 / bzw. MCH1033 (vernickelt)) oder bei Aquatuning: MIPS DFI LANparty P35 / X38 Northbridge Freezer Nickel
Thermalright HR-09U Type 3 Mosfet Kühler und Thermalright HR-09S Type 3 Mosfet Kühler
Aquacomputer twinplex XT di-Design Southbridge ABIT IP35 und AB9
Mosfetkühler von Mips in Arbeit


Erste Ergebnisse:



Bios, Treiber, Handbuch & Downloads:

Bios-Download

Treiber-Download

Handbuch -Download




Weitere wichtige Infos:

ICS für Clockgen: CY28551LFXC

Das Mysterium der GTLs - Ein Einblick von Pete_X (Danke )

Voltage measurements and vdroop mod

Bisher bootet das Board mit Cellshockspeichern nicht! Es hatten mehrere User Probleme damit. Cellshock ist das Problem bekannt!

Wichtige Links​

• Erste Ergebnisse auf Xtremesystems.org
• Infos zum VDroop
• Dem GTL-Mysterium auf der Spur (Anfangspost weiter unten )
• DFI-Homepage
• Preise @ Geizhals.at
• Wie mache ich einen USB-Stick Bootbar?! Ideal für Biosflah!

Mehr Infos kommen, bei Verfügbarkeit!



[selloutkingz]

Abo
Morgen wissen mehr, oder auch nicht, wenn ich bei HPM durhcgeklingelt habe.



[Felix the Cat]

Jo, hoffentlich ist die Info positiv



[muracha]

ich bin mehr als nur gespannt
wann können wir mit ersten ergebnissen deinerseits rechnen?



[selloutkingz]

Es muss ja erst mal lieferbar sein und bis jetzt ist es bei nur 3 Shops gelistet --> ich ruf jetzt bei HPM an
"Schönen guten Tag,
sie sind verbunden mit der Hotline von HPM-Computer.
Aufgrund von Umbauarbeiten ist unser Callcenter bis einschließlich Mittwoch nicht besetzt, sie können uns aber weiterhin per eMail oder Fax erreichen.
...."


Ok, Mail ist raus



[muracha]

er hat es ja schon bei HPM bestellt ;-)



[Felix the Cat]

Naja, ich habe es dort auf jeden Fall auch heute bestellt!



[selloutkingz]

Ich drück jetzt auch ab - let's hope the best and exspect the worst



[Cope2]

OMG ich galueb das Konto muss mal wieder geplündert werden*g*
man sieht das Board hammer aus
alleine das dort DFI draufsteht pwnt jedes p35 asus,gagabyte,msi oder sonstiges
kann man den wieder bei diesem Board die GTL ref.voltage verstellen oder ? den diese Option bietet außer DFi niemand



[Felix the Cat]

Also, ich habe bei HPM storniert und bei Trend4PC bestellt, die sollen es in ein paar Tagen haben. Leider ist in DT die Resonanz nach dem Board noch nicht so groß



[Revan]

Nun ja, DFI ist ja nun eher bekannt für hochpreisige Boards und dann kommt da ein relativ günstiges daher, kurz bevor der X48/P45 Chipsatz von Intel freigegeben wird.

Ich finde das Board auch interessant, vor allem da die P35 von Gigabyte ziemlich Buggy sind wie ich finde...



[Felix the Cat]

Die Gigabytes sind vor allem sehr langsam...



[Revan]

gibts für die dfi-boards eine vergleichsseite?



[Tamyaril]

kann man den wieder bei diesem Board die GTL ref.voltage verstellen oder ? den diese Option bietet außer DFi niemand

Laut Handbuch (dk english 0.pdf Seite 83, von hier) ja



[selloutkingz]

Statusänderung bei Trend4PC, hfftl behält der Pete Recht

OMG ich galueb das Konto muss mal wieder geplündert werden*g*
man sieht das Board hammer aus
alleine das dort DFI draufsteht pwnt jedes p35 asus,gagabyte,msi oder sonstiges
kann man den wieder bei diesem Board die GTL ref.voltage verstellen oder ? den diese Option bietet außer DFi niemand

Ich finde v.a. das Layout sehr gelungen, den 4 Phasen steh ich trotzdem noch skeptisch gegenüber.
Die GTL Voltage kann man auch auf anderen Boards verstellen, jedoch nicht in dem Umfang, wie auf DFI Boards - da lassen sie uns die größte Freiheit.
____________________________

HPM-Computer hat noch keinen genauen Termin für den Wareneingang, rechnet aber damit in den nächsten Werktage



[EvilMoe]

Alternate hats innerhalb 48h versandfertig =)



[Revan]

Supports DDR2 667/800 MHz DIMMs

Heisst das, das 1066er Sppeicher tatsächlich nicht unterstützt wird?



[Felix the Cat]

Offiziell nicht, aber verbauen kannst du ihn dennoch und laufen wird er auch. Das haben alle P35 so, glaube ich.

@Tamyaril:

Handbuch Link aufgenommen



[EvilMoe]

Heisst das, das 1066er Sppeicher tatsächlich nicht unterstützt wird?

Zur Not stellst du es halt manuell ein

Ah, wo soll ich nur bestellen...



[Felix the Cat]

Ich habe bei Tweak bestellt und die erste Statusänderung hat sich schon vollzogen

Schön, dass doch einige dieses Board testen wollen



[Revan]

Gigabyte P35: Support for DDR2 1066/800/667 MHz memory modules
Asus P35: Dual-channel DDR2 1066/800/667 MHz
MSI P35: Supports DDR2 667/800/1066 (OC) memory interface
Foxconn P35: Dual Channel DDR2 1066(oc*)/800/667 x 2
Abit P35: Supports Dual channel DDR2 1066/800/667

Tut mir leid, wenn ich misstrauisch bin, aber nach dem Gigabyte-Reinfall bin ich mir doch lieber ganz sicher...



[bigzorro]

na, dann werd ich den fred hier mal beobachten, das board könnte sich als untersatz für meinen künftigen e8400 erweisen



[Fresh_Thing]

Aha haste dich also entschieden,select
Gute wahl das board !!!

Vom bios her ist es mit meinem zu 99% identisch wenn ich mich nicht irre !!!



[o.gh0st]

was soll eigentlich der verlötete bios chip ? das bringt doch keinem was.



[bigzorro]

was soll eigentlich der verlötete bios chip ? das bringt doch keinem was.

das hab ich ja bisher garnicht bemerkt

dann is das wohl doch nix für mich...



[EvilMoe]

Meins ist jetzt bei HPM bestellt und es ist lieferbar... *freu*

Ja ich weiß, ich nerve...



[Revan]

gibts dann auch ein kleines Review von dir?



[EvilMoe]

Klar, wenn du mir ne entsprechende Userbar besorgst



[Patrickclouds]

zunächst möchte ich mich ganz herzlich bei der firma alternate in linden bedanken, die es ermöglicht haben mir noch heute ein exemplar zur verfügung zu stellen. :klatschen:

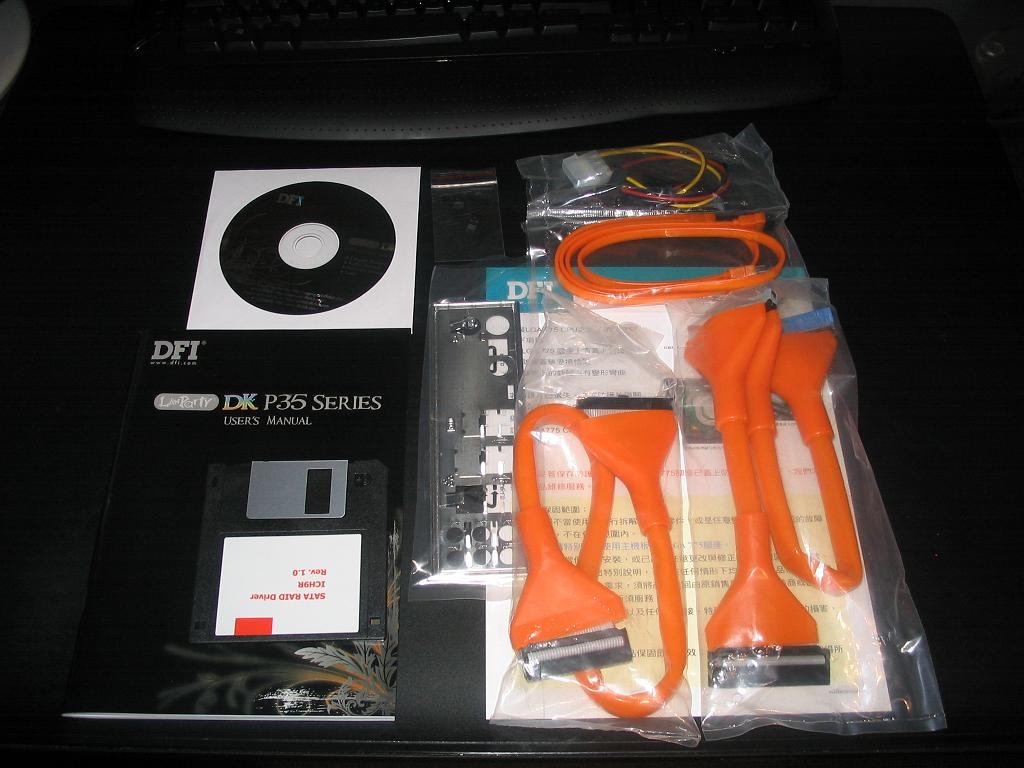

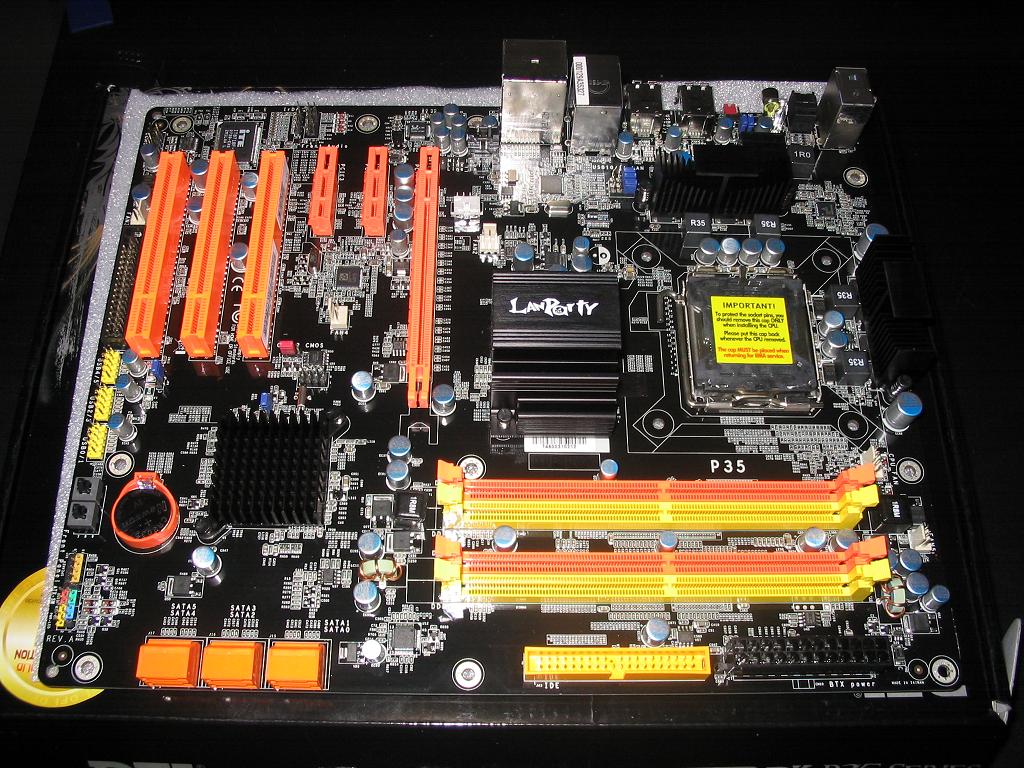

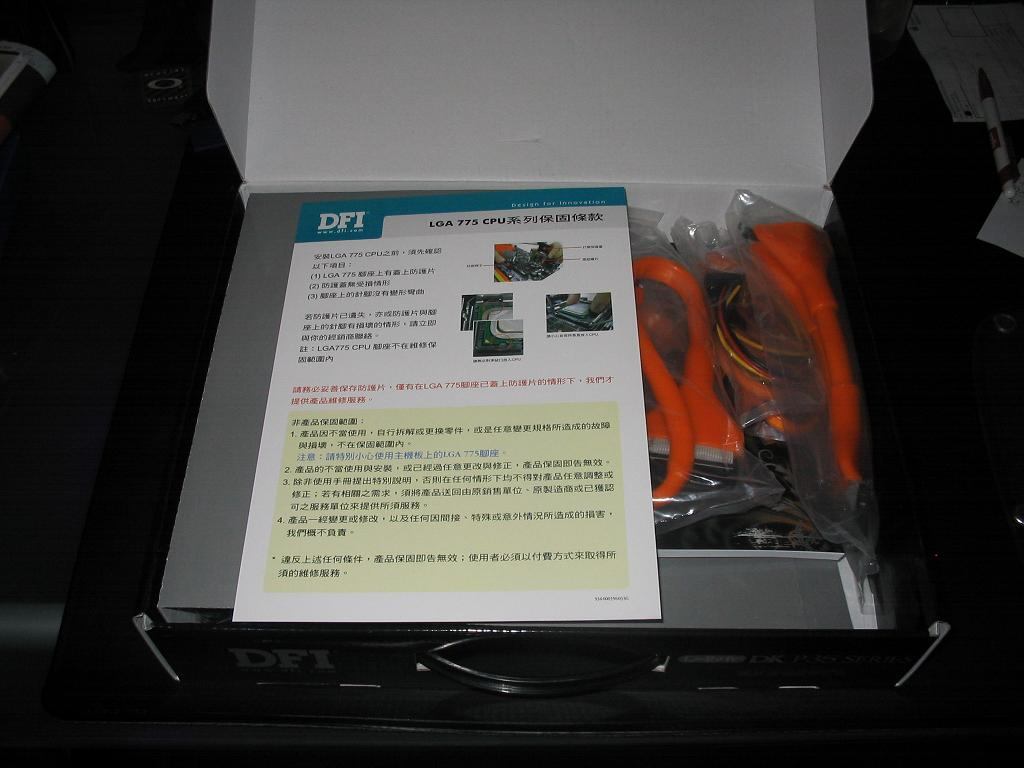

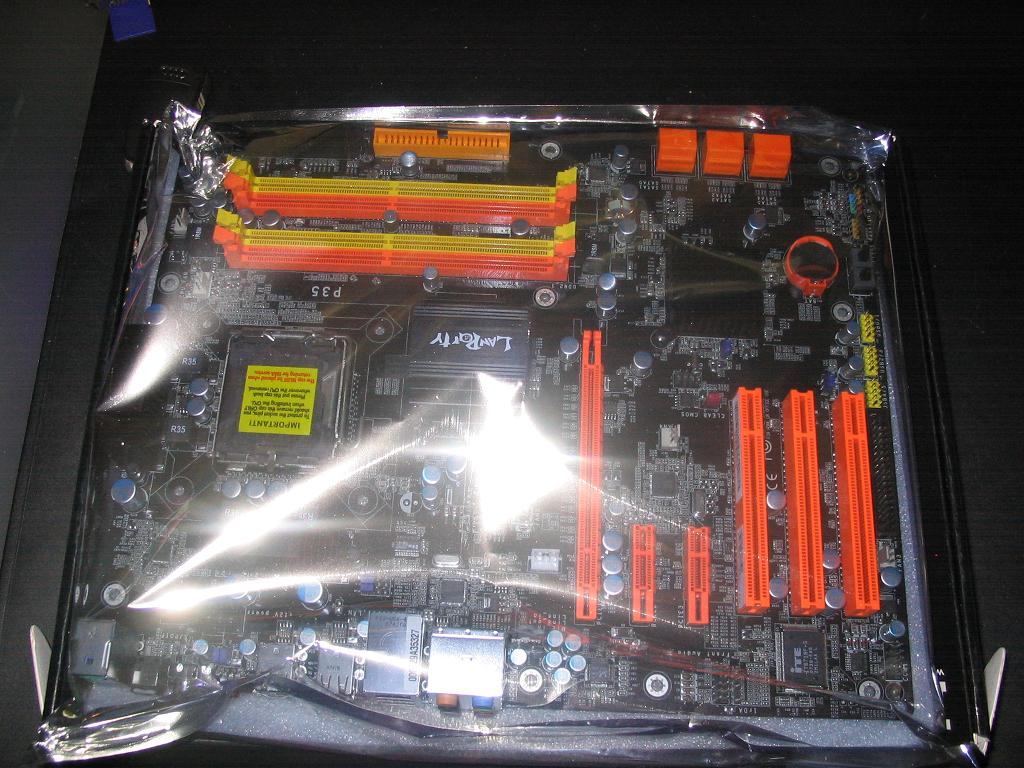

erste bilder:



[selloutkingz]

Nee oder*NEID+Totenstille*

Wohnst du dort in der Nähe und konntest es abholen?
