[Sammelthread] Gigabyte GA-EP45[T]-UD3P / UD3R / UD3 (Intel P45) [8]

[Herm]

DRAM Voltage .......... 1.800V ........: [2,020v]
DRAM Termination ...... 0.900V ........: [1,010v]
Channel A Reference ... 0.900V ........: [1,010v]
Channel B Reference ... 0.900V ........: [1,010v]

Kann ich das bei mir so stehn lassen?

Oder geht auch

DRAM Voltage .......... 1.800V ........: [2,020v]
DRAM Termination ...... 0.900V ........: [Normal]
Channel A Reference ... 0.900V ........: [Normal]
Channel B Reference ... 0.900V ........: [Normal]

Keine Lust das die Rams abrauchen^^

Hi,
ich stelle immer die oberen Werte ein will sehen was ich einstelle.
Gruß herm



[GaBBa-Gandalf]

Weiss jemand, wo man günstige passende Spannungs-Wasserkühler für das Board bekommt?

Am besten wäre es von Watercool (HEATKILLER-SW ?)...



[Lumpensammler]

Also für die Mosfets kannst du diese nehmen.
Laut Chris von AT passen die.Musst nur die Löcher dann auf 4 mm aufbohren.



[fairlight]

Hi all...
Nun ist es soweit, ich habe auch mal ein Problem, bei dem ich nicht weiter weiß...

Und zwar habe ich mir vor 2 Wochen ein neues Board (GA-45-UD3P) und eine neue CPU (Q9650) gekauft (gebraucht; in bestem Wissen und Gewissen...)

Nun würde ich bei der CPU und dem Board natürlich gerne ein wenig OCen und bis 390x9 ist des auch kein Problem aber sobald ich 1mhz mehr einstelle wird daraus anstatt 391x9, 374x9... und wenn ich noch ein mhz mehr gebe (also 392 fsb) will er erst garnicht mehr booten...

Ist das jetzt ne fsb wall von der CPU oder vom Board!?
Irgendwie mager 3,51Ghz für die Board/CPU Kombi

Erstmal zum Rechner:
Board: GA-45-UD3P
CPU: Q9650
Graka: HD 4870
Ram: 2x 2Gigs Adata 800 5-5-5-18+XMP Profile ... // 2x2 Gigs Mushkin ebenfalls 800er...
PSU: BeQuiet 550
Sound: Craeative Audigy 4 Pro
+ 3 Raptoren, 1x Intel SSD... etc...

Nun die Bios Einstellungen:
Robust Graphics Booster ...............: Turbo
CPU Clock Ratio ..........................: 9x
CPU Frequency ...........................: 3,51Ghz
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: Enabled
CPU Host Frequency (Mhz) ............: 390
PCI Express Frequency (Mhz) .........: 100
C.I.A. 2.......................................: Disabled
Advanced Clock Control [Press Enter]
CPU Clock Drive...........................: 800
PCI Express Clock Drive.................: 900
CPU Clock Skew (ps)....................: 0
MCH Clock Skew (ps)...................: 0
DRAM Performance Control
Performance Enhance...................: Extreme
Extreme Memory Profile (X.M.P.).....: Disabled
(G)MCH Frequency Latch...............: 333
System Memory Multiplier ..............: 2,40B
Memory Frequency (Mhz) ..............: 936

DRAM Timing Selectable ................:
Standard Timing Control
CAS Latency Time........................: 5
tRCD .........................................: 5
tRP'...........................................: 5
tRAS..........................................: 18

Motherboard Voltage Control:
Loadline Calibration.………................ Disabled
CPU Vcore….……….........................: 1,2625
CPU Termination…..... 1.200V*.......: 1,2
CPU PLL…………………....1.500V*.......: 1,5
CPU Referen.…………....0.760V*.......: 0,8
MCH/ICH
MCH Core…………….....1.100V...........: 1,2
MCH Reference….…….0.760V...........: 0,8
MCH/DRAM Ref.…......0.900V...........: 1,05
ICH I/O……………….....1.550V............: 1,5
ICH Core…………...……1.100V............: 1,1
DRAM
DRAM Voltage ……....1.800V............: 2,1
DRAM Termination .…0.900V............: 1,0
Channel A Reference 0.900V............: 1,0
Channel B Reference 0.900V............: 1,0

Ich habe schon vieeeles versucht... Aktuelles Bios (F10) neu geflashed, altes Bios geflashed (F4), anderer Ram (der Mushkin), Voltages erhöht (auch geringere), kleiner Multi, Platten abgeklemmt, USB Keyboard+Mouse+Storage Support ausgeschaltet etc. dreckcettera...

Leider bin ich erst n. Wochenende wieder in meiner Heimat, wo ich noch ein anderes Board ausprobieren werde (Asus P5Q-LE [P43]) und dadurch auch mal ein Blick auf die CPU werfen kann (habs Board + Kühler und CPU so "zusammengebaut" übernommen)...

Achso, VID ist 1,2625
Batch ist wohl (laut Aussage) SLB8WL845B562

Also hat einer ne Idee, warum meine Kombi aus 391x9, 374x9 macht bzw. bei 392x9 (oder Multi 8 oder 6) nicht mehr bootet!?
Ich würd euch die Füße küssen, wenn ihr mir helfen könnt, glaube aber mittlerweile an defekte/schlechte Hardware...

MfG und vielem Dank
fairlight

P.S kann man die Bios Einstellungen irgendwo Copy/Pasten!? ^^ oder macht ihr das auch alle mit Handy-Cam?



[Whitecker007]

Draufklicken,dann öffnet sich ein "Fenster".

Spoiler

Robust Graphics Booster ...............: Turbo
CPU Clock Ratio ..........................: 9x
CPU Frequency ...........................: 3,51Ghz
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: Enabled
CPU Host Frequency (Mhz) ............: 390
PCI Express Frequency (Mhz) .........: 100
C.I.A. 2.......................................: Disabled
Advanced Clock Control [Press Enter]
CPU Clock Drive...........................: 800
PCI Express Clock Drive.................: 900
CPU Clock Skew (ps)....................: 0
MCH Clock Skew (ps)...................: 0
DRAM Performance Control
Performance Enhance...................: Extreme [Standard]
Extreme Memory Profile (X.M.P.).....: Disabled
(G)MCH Frequency Latch...............: 333
System Memory Multiplier ..............: 2,40B [2.00 erstmal]
Memory Frequency (Mhz) ..............: 936 [Resultiert aus dem Teiler halt]

DRAM Timing Selectable ................:
Standard Timing Control
CAS Latency Time........................: 5
tRCD .........................................: 5
tRP'...........................................: 5
tRAS..........................................: 18

Motherboard Voltage Control:
Loadline Calibration.………................ Disabled
CPU Vcore….……….........................: 1,2625
CPU Termination…..... 1.200V*.......: 1,2
CPU PLL…………………....1.500V*.......: 1,5
CPU Referen.…………....0.760V*.......: 0,8 [Auto]
MCH/ICH
MCH Core…………….....1.100V...........: 1,2
MCH Reference….…….0.760V...........: 0,8 [Auto]
MCH/DRAM Ref.…......0.900V...........: 1,05 [Auto]
ICH I/O……………….....1.550V............: 1,5
ICH Core…………...……1.100V............: 1,1
DRAM
DRAM Voltage ……....1.800V............: 2,1
DRAM Termination .…0.900V............: 1,0 [Auto]
Channel A Reference 0.900V............: 1,0[Auto]
Channel B Reference 0.900V............: 1,0[Auto]

So versuch es mal bitte,ein neues Board brauchst du nicht,das liegt einfach an den Settings noch,dir fehlt halt bisher die Erfahrung.

Ich würd euch die Füße küssen, wenn ihr mir helfen könnt,

Darauf kommen wir dann noch später zurück

P.S kann man die Bios Einstellungen irgendwo Copy/Pasten!? ^^ oder macht ihr das auch alle mit Handy-Cam?

Die meißten hier im Thread wissen ihre Settings auswendig,und die die es nicht tun,machen halt oftmals Fotos von den Settings da am einfachsten.

mfg Sascha



[fairlight]

Servus Whitecker,

danke schonmal für deine Hilfe!
Ist ja nicht so, dass ich hier zum ersten mal occe... Nur dieses aus 391x9 374x9 "gemache" hab ich so noch nicht erlebt...

Zu deinen Settings: Ich könnt wetten, dass ich das auch in meinem OC-Marathon schon irgendwann mal so eingestellt hatte!
Habe aber trotzdem alles so eingestellt und dann wieder 391x9 ausgewählt... Aber (wie erwartet) er macht immer noch 374 draus... ^^

Habe bei 390x9 unter Prime keine Probleme gehabt, aber gerade eben mal dieses LinX ausprobiert (war neu für mich) und da freezt er nach 2 Sekunden für 5,6 Sekunden und spuckt mir dann aber ein Ergebnis aus von wegen 47GFlops und "keine Fehler"(!)... -.- Habe dann auch mal alle Voltages auf Auto gesetzt, aber trotzdem "freeze" ... Sind freezes in LinX normal? Ich denke nicht, oder!? Ich glaub ja die CPU hat nen hau wech...

MfG
fairlight



[GaBBa-Gandalf]

@ Lumpensammler

So ich hab jetzt den NB Kühler von Watercooler bekommen...

Nun brauch ich nur noch die Adapterscheibe... Kannst DU mir die schicken oder soll ich die bei Dir abholen (Wohne bei Dir in der Ecke) ...?



[Lumpensammler]

Klar,kommst einfach vorbei.



[GaBBa-Gandalf]

Schickst du mir mal deine adresse per pn ?



[Whitecker007]

Voll der Schwarzmarkt hier



[Lumpensammler]

Hajo Sascha,des iss halt mol so.
Brauchst du auch was?



[Whitecker007]

Ein gefülltes Konto wäre schön.



[DaLexy]

Bin am überlegen mir nen QX9650 günstig zu organisieren, anstatt dem jetzigen Q9505, meint ihr das würde lohnen ?

Liebäugel nur wegen dem freien multi und relativ stressfreien OC.



[Whitecker007]

Und was soll dir das bringen?
Die QX gehen durchschnittlich viel schlechter als die normalen.



[DaLexy]

Echt, hätte eher gedacht das dort mehr geht, da auch 45nm und C1 stepping, sollten doch auch besser sein da kein beschnitter cache !?

CPU wäre pretested.

//EDIT
Wenn wir schon dabei sind, was wäre da dann überhaupt ein guter wert für ne gescheite CPU ? Gibt es da irgendein Thread etc. zu ?



[Whitecker007]

Musst du wissen,die sind halt leichter zu übertakten das ist wahr,aber im Durchschnitt brauchen die für 4 Ghz 1.3* V-Core,die normalen so um die 1.2*v würde ich jetzt mal so sagen.

Versuch besser einen anständigen Q9650 zu bekommen,da hast du auf Dauer garantiert mehr Freunde dran.
Schau dich im MP um,Microborg,oder Fresh Thing haben immer sehr gute Prestested CPU`s.



[DaLexy]

Danke für die Info, werde mir das mal ansehen und dann schauen was ich mache.

Nun BtT ^^



[coxon]

@ Funny RS:
FSB495 und 500 sind für das board kein problem, aber für die CPU...
4GHz mit FSB 500 bekomme ich grade noch so PI stable hin und 3,96GHz @ 495x8 laufen benchstable.

3,8GHz 24/7 find ich für ne silent-gaming gurke jetzt garnicht mal so schlecht...



[frequence]

Servus.
Kurze schnelle Frage.
Hat zufällig jemand ein Bild der Rückseite eines UD3R?
Wenn ja...bitte mal irgendwo linken und posten oder PN....danke schonmal



[MrSchmelzer]

Ich nehme an, du brauchst das hier:



[GaBBa-Gandalf]

Hallo Jungs hab heute meinen neuen Q9650 (Batch: L010B) bekommen... Bin grad am testen... mal sehen was geht

@ Lumpensammler
Dein Postfach ist voll


##################################

So Jungs.. leider läuft das System nur bis 430 MHz stabil

Spoiler

Robust Graphics Booster ...............: Auto
CPU Clock Ratio ..........................: 9
CPU Frequency ...........................: 3870
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: Enable
CPU Host Frequency (Mhz) ............: 430
PCI Express Frequency (Mhz) .........: 101
C.I.A. 2.......................................: Disable
Advanced Clock Control [Press Enter]
CPU Clock Drive...........................: 800mV
PCI Express Clock Drive.................: 900mV
CPU Clock Skew (ps)....................: 50
MCH Clock Skew (ps)...................: 100
DRAM Performance Control
Performance Enhance...................: Standard
Extreme Memory Profile (X.M.P.).....: Auto
(G)MCH Frequency Latch...............: 400
System Memory Multiplier ..............: 2.00D
Memory Frequency (Mhz) ..............: 870

DRAM Timing Selectable ................: Manual
Standard Timing Control
CAS Latency Time........................: 5
tRCD .........................................: 5
tRP'...........................................: 5
tRAS..........................................: 15

Motherboard Voltage Control:
Loadline Calibration.………................ Disable
CPU Vcore….……….........................: 1.28125
CPU Termination…..... 1.200V*.......: 1.240
CPU PLL…………………....1.500V*.......: 1.500
CPU Referen.…………....0.760V*.......: 0.785
MCH/ICH
MCH Core…………….....1.100V...........: 1.240
MCH Reference….…….0.760V...........: 0.785
MCH/DRAM Ref.…......0.900V...........: 0.950
ICH I/O……………….....1.550V............: 1.500
ICH Core…………...……1.100V............: 1.100
DRAM
DRAM Voltage ……....1.800V............: 1.960
DRAM Termination .…0.900V............: 0.930
Channel A Reference 0.900V............: 0.930
Channel B Reference 0.900V............: 0.930

Wenn es 440 MHz sind läuft zwar smallFFT durch, aber bei Blend (largeFFT) bleiben 1 - 2 Cores nach ca 10 Sekunden hängen - auch wenn ich MCH Core & CPU Termination erhöhe....


Was könnte ich anders einstellen?

##################################

EDIT 1: Hab den Fehler gefunden!
Musste MCH Ref / CPU Ref anheben !

##################################

EDIT 2:

Aktuell läuft das System soweit stabil mit folgender Konfig:

Spoiler

Robust Graphics Booster ...............: Auto
CPU Clock Ratio ..........................: 9
CPU Frequency ...........................: 4037
Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: Enable
CPU Host Frequency (Mhz) ............: 475
PCI Express Frequency (Mhz) .........: 101
C.I.A. 2.......................................: Disable
Advanced Clock Control [Press Enter]
CPU Clock Drive...........................: 800mV
PCI Express Clock Drive.................: 900mV
CPU Clock Skew (ps)....................: 0
MCH Clock Skew (ps)...................: 0
DRAM Performance Control
Performance Enhance...................: Turbo
Extreme Memory Profile (X.M.P.).....: Auto
(G)MCH Frequency Latch...............: 400
System Memory Multiplier ..............: 2.00D
Memory Frequency (Mhz) ..............: 950

DRAM Timing Selectable ................: Manual
Standard Timing Control
CAS Latency Time........................: 5
tRCD .........................................: 5
tRP'...........................................: 5
tRAS..........................................: 15

Motherboard Voltage Control:
Loadline Calibration.………................ Disable
CPU Vcore….……….........................: 1.26875
CPU Termination…..... 1.200V*.......: 1.240
CPU PLL…………………....1.500V*.......: 1.500
CPU Referen.…………....0.760V*.......: 0.820
MCH/ICH
MCH Core…………….....1.100V...........: 1.280
MCH Reference….…….0.760V...........: 0.800
MCH/DRAM Ref.…......0.900V...........: 0.950
ICH I/O……………….....1.550V............: 1.500
ICH Core…………...……1.100V............: 1.100
DRAM
DRAM Voltage ……....1.800V............: 1.960
DRAM Termination .…0.900V............: 0.930
Channel A Reference 0.900V............: 0.930
Channel B Reference 0.900V............: 0.930

Raumtemp: 28.5° C (Dachgeschoss)

##################################

EDIT 3:
Ab 480 MHz FSB gibt es nach 10 Min. Blend (LargeFFT) einen Abbruch

##################################

EDIT 4:

Inzwischen habe ich die 475 MHz stabil mit "nur" 1,26V für die MCH, statts 1,28V...

##################################

EDIT 5:

Ich glaub die CPU hat ziemliches Potential...

4165 MHz @ 1,18V - nur der VDroop ist gewaltig!



weiteres folgt...



[Whitecker007]

Nice nice



[GaBBa-Gandalf]

Danke

Aktuell lote ich die 7x24 Setting aus...

Läuft derzeit im Test mit 4050 MHz @ 1.15 - 1.16V
450 MHz x 9 | CPU Term = 1.2V | CPU Ref = 0.8V | MCH = 1.2V | MCH Ref = 0.8V

Ich hatte nicht gedacht, dass CPU Ref und MCH Ref sich so auf das OC-Verhalten auswirken!

Eine Frage noch, wie habt ihr die Werte bei CPU Clock Skew & MCH Clock Skew ?

PS die FSB500 habe ich bisher noch nicht Large-Stable geschafft...



[Iceman021]

Für FSB 500 musst du mit großer Wahrscheinlichkeit erst mal deine optimalen Skews finden. Bei mir ist 0/50 am besten ... egal, bei welchem FSB.



[scusi1509]

@GaBBa,

Dein Board brauchte bei mir auch 0/50 um in höheren Regionen stabil zu sein. Oder vllt auch 50/100, wie immer einfach testen... Und für ein Large stable wirst Du viel probieren müssen!

Ich habs immer nur mit vollem Multi versucht und habs nicht hinbekommen. War aber ehrlich gesagt zu faul zum ausgiebeigen testen, da die Leistung so auch leicht gereicht hat.



[frequence]

@MrSchmelzer

Vielen Dank!!!!!

Gruss



[Lumpensammler]

@Gabba
Postfach leer

---------- Beitrag hinzugefügt um 08:13 ---------- Vorheriger Beitrag war um 08:09 ----------

Immer fleissig testen.



[GaBBa-Gandalf]

@ scusi1509
Danke für den Tipp.. Muss ich später nochmal testen.

Ansonsten hab ich unter Last (smallFFT) mal die Spannungen gemessen



[Lumpensammler]

Falls du einen guten Prozzi brauchst.....



[GaBBa-Gandalf]

Danke, aber ich glaub ich hab da was ganz gutes bekommen (gestern)

#######################################

Edit :

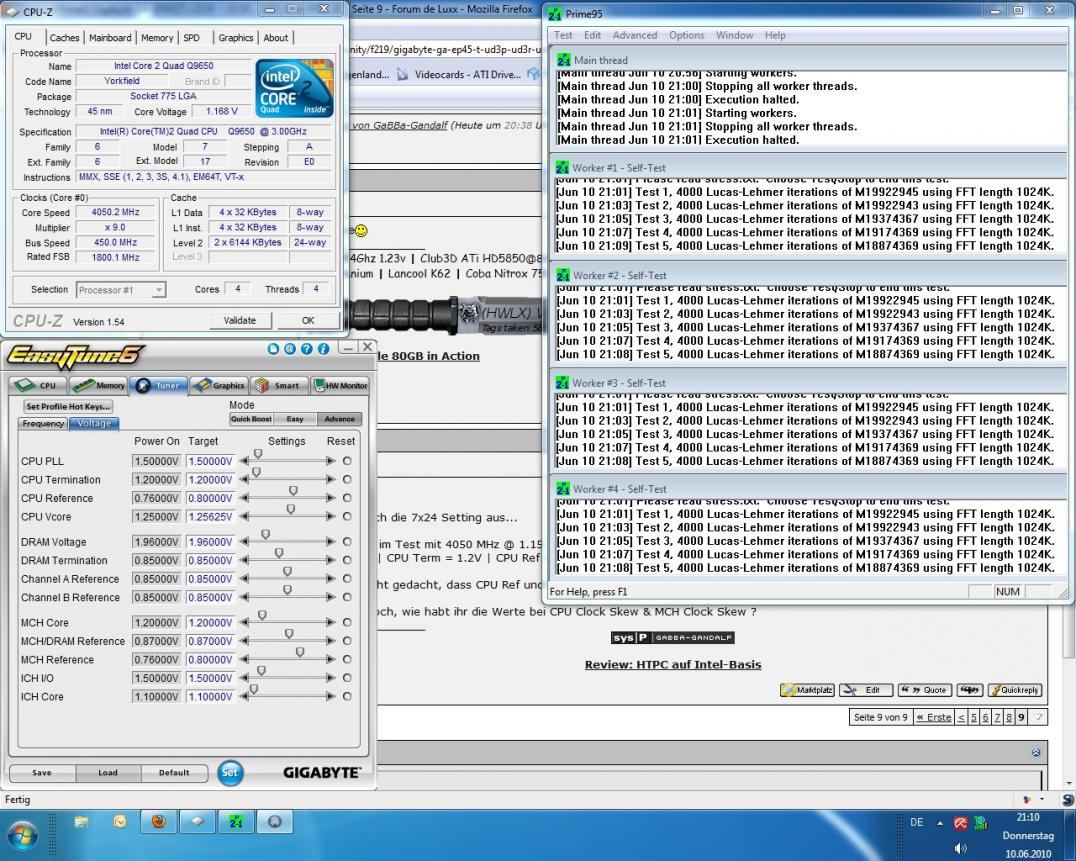

Hier nun das Ergebnis nach 2 Stunden primeln ... die 7x24 Konfig




Gruß
GaBBa
